不锈钢压力表量程选择

不锈钢压力表量程选择不锈钢压力表是工业设备中常见的测量工具。

使用不锈钢材料能够提高压力表的防腐能力和耐用性，同时能够满足多种工业领域流体测量的要求。

但是，当我们在选择不锈钢压力表时，需要考虑的因素有很多，其中之一就是不锈钢压力表的量程选择。

什么是不锈钢压力表的量程？不锈钢压力表的量程指的是该压力表能够测量的最大压力范围，以及该压力表所能提供的最大测量值。

量程通常由两个数字表示，例如01000psi7bar。

第一个或0数字表示不锈钢压力表的最小测量值，第二个数字表示不锈钢压力表的最大测量值。

不锈钢压力表量程选择的重要性正确选择不锈钢压力表的量程对于测量数据的准确性至关重要。

如果不锈钢压力表的量程选择不当，则会导致以下问题：•当工作压力超出压力表的量程时，就会出现测量错误，压力读数不准确。

•对于工作压力较小的情况下，选择过大的不锈钢压力表量程会导致精度降低，无法进行准确的测量。

综上所述，选择恰当的不锈钢压力表量程是确保压力测量数据准确和可靠的关键。

如何选择不锈钢压力表的量程？通常情况下，不锈钢压力表的量程选择应该满足以下原则：压力表的量程应大于工作压力范围工作压力范围是指不锈钢压力表将要测量的压力值范围。

选择的压力表量程应该大于工作压力范围的最大值，这样才能保证压力表准确测量工作压力的数据。

如果压力表的量程小于工作压力范围，压力表读数将会小于实际值，造成测量误差。

压力表的量程应当尽量接近工作压力范围的中间值如果不锈钢压力表的量程过大，它将会失去精度和测量的准确性。

在选择量程时，应尽可能选择接近工作压力范围中间值的量程。

压力表量程最好留有一定余地有些情况下，即使我们已经确定压力表的工作范围，但是在实际使用中也会受到一些额外的不确定性和扰动。

因此，在选择压力表时，应该选择比工作压力范围稍大一些的压力表，这样可以在测量时留有一定的余地，从而保证测量的准确性和可靠性。

总结不锈钢压力表量程是非常重要的，在选择压力表时，应该根据工作压力范围的需要合理选择量程。

压力表的选型方法

压力表的选型方法压力表在选用过程中需要根据工艺要求和适用场合，针对具体情况坐具体分析。

由于压力表在选用过程中需要注意的问题较多，下面由我就来具体介绍一下压力表的选用要点，希望可以帮用户更好的应用产品。

1、类型的选用仪表类型的选用必须满足工艺生产的要求。

例如是否需要远传、自动记录或报警;被侧介质的性质(如被测介质的温度高低、粘度大小、腐蚀性、脏污程度、是否易燃易爆等)是否对仪表提出特殊要求，现场环境条件(如湿度、温度、磁场强度、振动等)对仪表类型的要求等。

因此根据工艺要求正确地选用仪表类型是保证仪表正常工作及安全生产的重要前提。

例如普通压力表的弹簧管多采用铜合金(高压的采用合金钢)，而氨用压力表弹簧管的材料却都采用碳钢(或者不锈钢)，不允许采用铜合金。

因为氨与铜产生化学反应，会爆炸，所以普通压力表不能用于氨压力测量。

氧气压力表与普通压力表在结构和材质方面可以完全一样，只是氧用压力表必须禁油。

因为油进人氧气系统易引起爆炸。

所用氧气压力表在校验时，不能像普通压力表那样采用油作为工作介质，并且氧气压力表在存放中要严格避免接触油污。

如果必须采用现有的带油污的压力表测量氧气压力时，使用前必须用四氯化碳反复清洗，认真检查直到无油污时为止。

2、测量范围的确定为了保证弹性元件能在弹性变形的安全范围内可靠地工作，在选择压力表量程时，必须根据被测压力的大小和压力变化的快慢，留有足够的余地，因此，压力表的上限值应该高于工艺生产中可能的最大压力值。

根据“化工自控设计技术规定”，在测量稳定压力时，最大工作压力不应超过测量上限值的2/3;测量脉动压力时，最大工作压力不应超过测量上限值的1/2;测量高压时，最大工作压力不应超过测量上限值的3/5。

一般被测压力的最小值应不低于仪表测量上限值的1/3。

从而保证仪表的输出量与输人量之间的线性关系根据被测参数的最大值和最小值计算出仪表的上、下限后、不能以此数值直接作为仪表的测量范围。

我们在选用仪表的标尺上限值时，应在国家规定的标准系列中选取。

压力表选型说明

压力仪表选型说明
弹簧管
氨用压力表
S
变送器
H
氢用压力表
E
膜盒
O
氧用压力表
P
膜片
M
耐热压力表
B
精密表
Y
乙炔压力表
差压
D
定位
F
防腐
J
记忆
L
调整
N
耐震
P
隔膜表
Q
安全型
S
防溅（不锈钢外壳）一般为IP65
T
差动远传
X
电接点
Z
电阻远传
XC
磁助电接点注：多功能选择并列标识
－
分隔符
xxx
表盘直径（40；50；60；63；70；75；98；100；150；160；200；250）
径向凸装
TQ
径向嵌装
Z
轴向直接安装
ZT
轴向嵌装
ZK
轴向卡子安装注：不标注为直接径向安装
过载保护器
R
散热器
Y1
软管
C
角型转角注：不标注为直接连接；加散热器请注明温度
F1
I字型法兰
F2
敞开式法兰（A；B）
F4
角度可调式
F5
探入式
F6
卡子式（卫生型）
F7
螺母式（卫生型）
F8
焊接一体式
F9
管道型注：不标注为螺纹连接
全不锈钢
S
全塑
Bห้องสมุดไป่ตู้
防爆注：不注外壳材质为08F
1
2
3
4
5
6
7
8
9
选型举例：YTNP-100HF2B 0-0.6MPa DN50 PN1.6 RF HG20592 1997316L（100圆全不锈钢耐震隔膜表）

压力表选型

压力表选型(1)量程选择在测稳定压力时，一般压力表最大量程选择接近或大于正常压力测量值的1.5倍; 在测脉动压力时，一般压力表最大量程选择接近或大于正常压力测量值的2倍; 在测机泵出口压力时，一般压力表最大量程选择接近机泵出口最大压力值; 在测高压压力时，一般压力表最大量程选择应大于最大压力测量值的1.7倍; 为了保证压力测量精度，最小压力测量值应高于压力表测量量程的1/3。

(2)型式选择测压>0.4MPa时，可选用弹簧管压力表; 测压<0.04MPa时，可选用波纹管和膜盒压力表; 测粘稠、易结晶、腐蚀性、含固体颗粒的场合，可采用膜片压力表或附带化学密封装置; 测蒸汽或高于60℃的介质压力测量应选择不锈钢压力表或安装冷凝圈; 脉动压力测量应附加阻尼器或耐震压力表; 测含有粉尘气体时应设置除尘器; 测含有液体的气体压力时应设置气液分离器; 测某些化工介质应选用专用压力表：对含氨介质压力测量采用氨用压力表，对含氧气压力测量采用氧气压力表，对乙炔压力测量采用乙炔压力表，对含硫介质压力采用抗硫压力表; 高压压力表(大于10MPa)应有泄压安全设施。

压力表的选择、校验和安装(图)压力表种类、型号、量程、精度等级的选择。

选择主要考虑三个方面：（1）根据被测压力的大小，确定仪表量程。

对于弹性式压力表，为了保证弹性元件在弹性变形的安全范围内可靠地工作，在选择压力表量程时，必须考虑到留有充分的余地，一般在被测压力较稳定的情况下，最大的压力值应不超过满量程的3/4；在被测压力波动较大的情况下，最大压力值应不超过满量程的2/3。

为了保证测量精度，被测压力值应不低于全量程的1/3为宜。

（2）根据生产允许的最大测量误差确定仪表的精度，选择时，应在满足生产要求的情况下尽可能选用精度较低，价廉耐用的压力表。

（3）选择时要考虑被测介质的性质。

如温度高低，粘度大小，腐蚀性，脏污程度，易燃易爆等。

还要考虑现场的环境条件，例如高温、腐蚀、潮湿、振动等。

布莱迪压力表选型手册

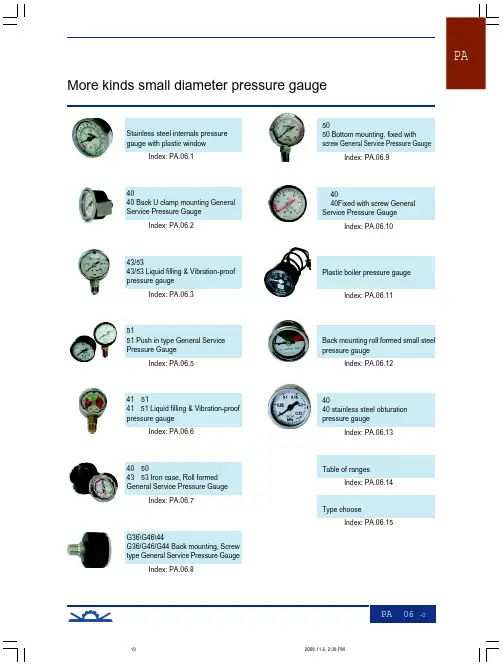

多种类型小外径压力表系列More kinds small diameter pressure gauge 索引页Index: PA.06.1索引页Index: PA.06.2索引页Index: PA.06.3索引页Index: PA.06.5索引页Index: PA.06.6索引页Index: PA.06.7索引页Index: PA.06.8索引页Index: PA.06.9索引页Index: PA.06.10索引页Index: PA.06.11索引页Index: PA.06.12索引页Index: PA.06.13索引页Index: PA.06.14索引页Index: PA.06.15钢内机塑料玻璃罩压紧式压力表YTF-040. ZO. 505Stainless Steel Internals Plastic Window Glass Pushed in Pressure Gauge 几何尺寸 DIMENSIONS 单位Unit (mm)40轴向卡子安装一般压力表Y-040.ZK.204 40 Back clamp mounting General Service Pressure Gauge单位Unit (mm)43/53轴向安装充油耐震压力表YTN-043/053 43/53 Back mounting, Liquid filling & Vibration-proof pressure gauge YTFN-043/053产品特性：●径向结构、轴向、轴向卡子安装结构可选●不锈钢旋紧式罩壳设计●304钢外壳铜内机、钢内机可选●充液耐震，密闭干式可选● 2.5%精度等级●测量范围：铜内机：0.1MPa～25MPa钢内机：0.16MPa～25MPa●平板卡子安装可选CHARACTERISTICS●Bottom mounting, Back monting, Back clamp mounting available ●Stainless Steel, screw type●304 Stainless Steel case, brass internals or StainlessSteel internals available●Liquid filling, Vibration-proof,Obturation and dry type available●Accuracy 2.5%●RangeBrass internals: 0.1MPa～25MPaStainless Steel internals: 0.16MPa～25MPa●Plain board clamp mounting availableBack clamp mounting：几何尺寸 DIMENSIONS 单位Unit (mm)43/53轴向安装充油耐震压力表单位Unit ：mm 径向 Bottom mounting 轴向 Back mounting 轴向卡子 Back clamp mounting51罩壳压紧式普通压力表Y-050.20551 Push in type General Service Pressure Gauge 几何尺寸 DIMENSIONS 单位Unit (mm)仪表型号标示 Type code ：Y-050. ZO. 205 (Y-50 A18 )41/51充油耐震压力表YTN-041/051 41/51 Liquid filling, Vibration-proof pressure gauge YTFN-041/051几何尺寸 DIMENSIONS单位Unit：mm：Back mounting：耐热型产品特性：●径向或轴向接头两件式结构●旋压密封罩壳设计●304本色钢外壳铜内机、钢内机可选●充液耐震，密闭干式可选● 2.5%精度等级●测量范围：铜内机：0.1MPa～25MPa钢内机：0.16MPa～25MPaCHARACTERISTICS●Bottom mounting or Back mounting, two-piece type●Roll formed●304 original color case, brass and Stainless Steel case available●Liquid filling, Vibration-proof, Obturation and dry type available●Accuracy2.5%●RangeBrass internals: 0.1MPa～25MPaStainless Steel internals: 0.16MPa～25MPa40、50铁壳旋压密封式压力表Y-040.20340, 50 Iron case roll formed pressure gauge Y-050.203轴向安装、轴向卡子安装结构几何尺寸 DIMENSIONS 仪表型号标示Y-040. ZK. 203 (Y49-AZK)Y-050. ZK. 203 (Y512-AZK)单位Unit ：mm几何尺寸 DIMENSIONS 单位Unit (mm)G36\G46\44轴向有机玻璃罩壳旋紧式压力表G36/G46/G44 Back mounting, Screw type pressure gauge Stainless Steel internals Y-036. ZO. 204 (G36Z )Y-046. ZO. 204 (G46 Z)日本)304 original color, polishing case 50径向螺钉上紧式压力表Y-050. 20050 Bottom mounting, fixed with screw pressure gauge YTF-050. 200Y-050. AO. 200 (Y-50DK )Y-050. ZO. 200 (Y-50ZDK)φ50钢内机 Stainless Steel internals 仪表型号标示径向：YTF-050. AO. 200 (Y-50 AeroB- )轴向：YTF-050. ZO. 200 (Y-50Z AeroB- )几何尺寸 DIMENSIONS 单位Unit (mm)几何尺寸 DIMENSIONS 单位Unit (mm)40螺钉上紧式罩壳压力表Y-040.20040 Fixed with screw pressure gauge塑壳锅炉压力表YTY-40Plastic Case Boiler Pressure Gauge 几何尺寸 DIMENSIONS 单位Unit (mm)YTY-040. 00. 105(YTY-40Z 庆东)几何尺寸 DIMENSIONS 单位Unit (mm)Ф30轴向旋压密封式小不锈钢压力表YTF-030.ZO. 533Ф30 Back mounting Roll formed Stainless Steel Small Pressure Gauge几何尺寸 DIMENSIONS 单位Unit (mm)40小外径不锈钢密闭型压力表YTFS-040 40 Small Stainless Steel Obturation type Pressure Gauge各种类型小外径压力表各种类型小外径压力表如何选型 HOW TO ORDER－。
