通用焊接工艺规程已修整
焊接返修通用工艺规程
焊接返修通用工艺规程质量部共2页第1页1.目的：为了提高产品质量,减少返修次数,避免或减少返修过程中再次出现不必要的焊接缺陷,特制定本工艺守则。
2.范围：本守则适用于局部焊缝缺陷的返修。
3.内容：3.1返修过程中尽量做到一次合格，同一位部的返修一般不应超过两次，如两次返修仍不合格，应视为严重质量事故。
应由设备主管技术员组织，焊接工程师、质检员、施焊焊工参与，共同分析查找原因。
定出返修措施，并报质量部批准，方能进行第三次返修。
返修部位和返修次数应在产品质量证明书中注明。
当整条焊缝割掉重新焊接时，割掉以前的返修次数在产品质量证明书中可以不计在内。
3.2经质检员、技术员宏观检查或各种探伤方法确定的下列缺陷（欠）必须进行返修或补焊4焊缝和热影响区的外观缺陷（欠）：4.1表面气孔、裂纹、夹渣、弧坑等深度大于0.5mm的等缺陷；4.2焊缝咬边深度大于0.5mm，咬边连续长度大于100mm，焊缝两侧咬边的总长超过该焊缝长度的10%；4.3角焊缝没有圆滑过渡至母材的几何形状；4.4打磨焊缝表面缺陷或机械损伤后的厚度小于母材的厚度。
5.缺陷的清除方法5.1低碳钢或σS≤390MPa的低合金强度钢以及低合金耐热钢（指15CrMo等）可用碳弧气刨消除缺陷，气刨后熔渣必须清除干净，方可进行补焊。
低合金耐热钢气刨前必要时需进行预热。
5.2对σS≥390MPa的低合金强度钢在有条件的情况下，应尽可能采用机械方法，或用风铲、砂轮清除缺陷，若实在没有条件时，也可以通过预热进行碳弧气刨清除缺陷，但必须遵守下列规定：5.2.1气刨前的预热温度应比该材料的焊接预热温度再提高50℃。
5.2.2气刨时严防渗碳，气刨后必须将熔渣清除干净，气刨后形成的坡度不得大于1：3。
5.2.3气刨后应对其刨槽用肉眼认真检查，必要时应进行磁粉探伤，确认无缺陷时，方能进行预热补焊。
5.3对于裂纹等有严重扩展倾向的缺陷，当缺陷深度较大时，必须先将裂纹的起终点准确判断清楚，在裂纹两端部钻孔控制住裂纹的扩展，再根据材质、缺陷大小、返修条件等具体情况，选择合理方法将缺陷清除，并经着色检查确定无缺陷后，方能进行焊接。
通用焊接工艺规程(普通碳钢、合金钢、不锈钢、铜管焊接)
通用焊接工艺规范1 碳素钢、合金钢及不锈钢的焊接1.1焊前准备1.1.1 焊缝的坡口形式和尺寸应符合设计文件的规定，当无规定时，符合本规范附录A.0.1的规定.1.1.2 焊件的坡口加工宜采用机械方法，也可采用等离子弧、氧乙炔焰等热加工方法，在采用热加工方法加工坡口后，必须除去坡口表面的氧化皮、熔渣及影响接头质量的表面层，并应将凹凸不平处打磨平整。
1.1.3 焊件组焊前应将坡口及其两侧表面不小于20 mm范围内的油、漆、垢、锈、毛刺及镀锌层等清除干净，不得有裂纹、夹层、加工损伤、毛刺及火焰切割熔渣等缺陷。
油污清理方法如下，首先用丙酮或四氯化碳等有机溶剂擦洗，然后用不锈钢丝刷清理至露出金属光泽，使用的钢丝刷应定期进行脱脂处理。
1.1.4 管子或管件、筒体对接焊缝组对时，内壁应齐平，内壁错边量不宜超过管壁厚度的10%，且不应大于2mm；1.1.5 焊缝的设臵应避开应力集中区，便于焊接和热处理，并应符合下列规定：（1）钢板卷筒或设备、容器的筒节与筒节、筒节与封头组对时，相邻两纵向焊缝间的距离应大于壁厚的3倍，且不应小于100 mm，同一筒节上两相邻纵缝间的距离不应小于200 mm；（2）除焊接及成型管件外的其他管子对接焊缝的中心到管子弯曲起点的距离不应小于管子外径，且不应小于l00 mm；管子对接焊缝与支、吊架边缘之间的距离不应小于50 mm。
同一直管段上两对接焊缝中心面间的距离：当公称直径大于或等于150mm时不应小于150mm；公称直径小于150mm时不应小于管子外径；（3）不宜在焊缝及其边缘上开孔。
（4）不锈钢焊件焊接部位两侧各l00 mm范围内，在施焊前应采取防止焊接飞溅物粘污焊件表面的措施：可将石棉置于焊接部位两侧等。
1.1.6 焊条、焊丝在使用前应按规定进行烘干、保温，并应在使用过程中保持干燥。
焊丝使用前应清除其表面的油污、锈蚀等。
常用焊材烘干温度及保持时间见表4。
表4 常用焊材烘干温度及保持时间接上表：1.2焊接工艺要求1.2.1 碳素钢及合金钢焊接材料的选用，应符合设计文件的规定，当无规定时，符合本规范附录B第 B.0.1条及第B.0.2条的规定。

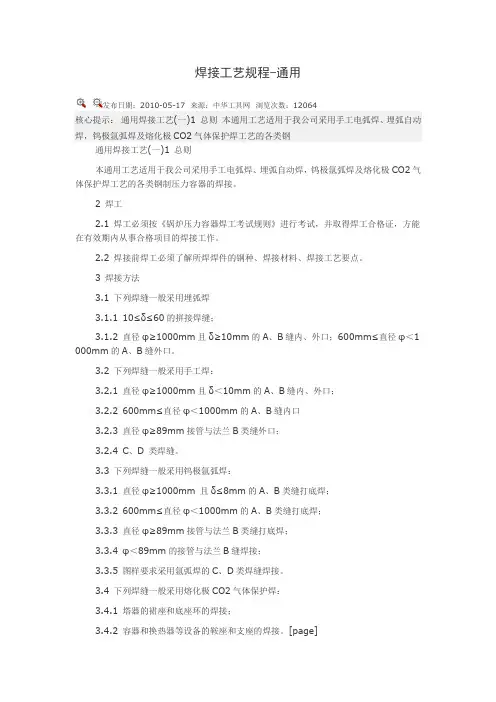

焊接工艺规程-通用
焊接工艺规程-通用发布日期：2010-05-17 来源：中华工具网浏览次数：12064核心提示：通用焊接工艺(一)1 总则本通用工艺适用于我公司采用手工电弧焊、埋弧自动焊，钨极氩弧焊及熔化极CO2气体保护焊工艺的各类钢通用焊接工艺(一)1 总则本通用工艺适用于我公司采用手工电弧焊、埋弧自动焊，钨极氩弧焊及熔化极CO2气体保护焊工艺的各类钢制压力容器的焊接。
2 焊工2.1 焊工必须按《锅炉压力容器焊工考试规则》进行考试，并取得焊工合格证，方能在有效期内从事合格项目的焊接工作。
2.2 焊接前焊工必须了解所焊焊件的钢种、焊接材料、焊接工艺要点。
3 焊接方法3.1 下列焊缝一般采用埋弧焊3.1.1 10≤δ≤60的拼接焊缝；3.1.2 直径φ≥1000mm且δ≥10mm的A、B缝内、外口；600mm≤直径φ＜1 000mm的A、B缝外口。
3.2 下列焊缝一般采用手工焊：3.2.1 直径φ≥1000mm且δ＜10mm的A、B缝内、外口；3.2.2 600mm≤直径φ＜1000mm的A、B缝内口3.2.3 直径φ≥89mm接管与法兰B类缝外口；3.2.4 C、D 类焊缝。
3.3 下列焊缝一般采用钨极氩弧焊：3.3.1 直径φ≥1000mm 且δ≤8mm的A、B类缝打底焊；3.3.2 600mm≤直径φ＜1000mm的A、B类缝打底焊；3.3.3 直径φ≥89mm接管与法兰B类缝打底焊；3.3.4 φ＜89mm的接管与法兰B缝焊接；3.3.5 图样要求采用氩弧焊的C、D类焊缝焊接。
3.4 下列焊缝一般采用熔化极CO2气体保护焊：3.4.1 塔器的裙座和底座环的焊接；3.4.2 容器和换热器等设备的鞍座和支座的焊接。
[page]4 焊接材料4.1 根据产品图纸或JB/T4709《钢制压力容器焊接规程》的规定选用相应的焊接材料。
4.2 焊条、焊丝、焊剂必须具有产品质量证明书，并符合相应的标准规定，经验收或复验合格后方可使用。
焊接返修通用工艺守则
焊接返修通用工艺守则1、主题内容和适用范围本守则规定了焊接返修程序和质量控制的有关要求。
本守则适用于受压元件焊缝的返修，其它各类焊缝的返修可参照执行。
2、引用标准、法规（下列标准法规如已被修订，则按最新版本执行）TSG 21-2017 固定式压力容器安全技术监察规程（简称《大容规》）第4.2.4条GB150.4-2011 压力容器制造、检验和验收（第7.4条）NB/T47014-2011 承压设备焊接工艺评定NB/T47015-2011 压力容器焊接规程（第3.7条、第4.7条）RHZY.0801-2017 焊接通用工艺3、返修一般要求3.1 焊接返修除遵守本守则规定外，还应符合RHZY.0801-2017《焊接通用工艺》规定要求。
3.2 焊接返修工作，必须由按TSG Z6002-2010《特种设备焊接操作人员考核细则》规定考核合格，持有该合格项目资格的的焊工担任。
3.3 第一、二次返修时，原则上由原焊工担任；第三次返修，由焊接责任人指定技能熟练且持有该合格项目持证焊工承担返修工作。
3.4 返修焊工按检测人员在产品上所标出的缺陷部位及返修工艺卡进行返修，检验员监督返修。
3.5 焊接返修工艺3.5.1 对需要焊接返修的缺陷根据《焊接返修单》提供的情况，分析缺陷产生的原因，提出改进措施和确定返修方案。
依据按NB/T47014标准评定合格的焊接工艺，编制焊接返修工艺文件。
3.5.2 返修工艺应符合焊接工艺要求，应说明缺陷产生的原因，避免再次产生的技术措施，以及焊接工艺参数、焊接工艺评定号、焊材牌号和规格，返修焊工等，编制人签字，焊接质控责任人审核签证后实施。
3.6 焊缝同一部位的返修次数不宜超过2次，如超过2次，返修前应当经技术负责人批准，并将返修的次数、部位、返修情况记入容器质量证明文件。
3.7 要求焊后热处理的产品，应在热处理前进行返修，如在热处理后进行焊接返修，应按下列规定进行是否热处理。
（1）下列容器在焊后热处理后如进行任何焊接返修，应对返修部位重新进行热处理：a）盛装毒性程度为极度或高度危害介质的容器；b）Cr-Mo钢制容器；c）低温容器；d）图样注明有应力腐蚀的容器。
起重机通用焊接工艺规程
角焊缝质量应符合JB/ZQ\4000. 3中的BK级的规定。
7.2内在质量检查
对重要构件的受拉盖板及腹板受拉部位必须进行射线照相或超声波探伤检验焊缝的内部缺陷。
吉林省神力重型起重机制造有限公司
通用焊接工艺规程
文件编号
吉林省神力重型起重机制造有限公司
通用焊接工艺规程
文件编号
共6页
第1页
共6页
第2页
1.适用范围
本工艺规程适用于5—32T单主梁门式起重机，5—50T桥式起重机，1—16T电动单梁起重机的焊接。
2.焊接结构用钢板。
起重机用钢板为Q235-X系列钢板。
160—180
22—24
150—170
J422φ5.0
直流反接
200—220
24—26
130—140
资料来源
编制
资料来源
编制
自编
校对
自编
校对
标准审查
标准审查
编制部门
审核
编制部门
审核
标记
处数
更改文号
签字
日期
技术部
标记
处数
更改文号
签字
日期
技术部
吉林省神力重型起重机制造有限公司
通用焊接工艺规程
文件编号
吉林省神力重型起重机制造有限公司
3.8当天未用完的焊条、焊剂应返回焊条库，待重新烘烤后方可使用。
4.焊工
焊工应经专门培训合格后，方能担任焊接工作。对担任焊接重要结构的焊工，
必须根据产品技术要求验证合格后才能施焊。
5.焊前准备
5.1焊接必须按要求的坡口型式进行加工与装配，焊前应检查和修正定位焊点；清除坡口附近25mm范围骨的水、铁锈、油污、脏物等，焊接工作必须在拼装检查合格后进行。
焊接通用工艺规程
焊接通用工艺规程目录一：总则---------------------------------------------------3 二：焊工 ------------------------------------------------- 3 三焊接工艺评定 -----------------------------------------5 四：焊接材料-----------------------------------------------9 五：焊前准备----------------------------------------------11 六：焊接--------------------------------------------------146.1预热: --------------------------------------------146.2手工电弧焊焊接：-----------------------------------156.3 埋弧自动焊焊接：----------------------------------166.4不锈钢材料焊接：----------------------------------186.5手工钨极氩弧焊：-----------------------------------196.6换热器管束焊接：-----------------------------------216.7管一板自动焊焊接：---------------------------------236.8 CO2气体保护焊：-----------------------------------256.9复合钢的焊接 -------------------------------------29 七：焊工钢印打印位置规定----------------------------------43 八：焊缝外观质量检查标准--------------------------------- 45 九：焊缝返修规定----------------------------------------- 47 十：焊接材料选用原则--------------------------------------49一：总则1.1本规程适用于我厂碳素钢、低合金钢、珠光体耐热钢等金属材料手工电弧焊，钨极氩弧焊，换热管管束焊接，管板自动焊，复合钢的焊接，气体保护焊和埋弧自动焊。
焊接工艺规范及操作规程
焊接工艺规范及操作规程1焊接通用工艺1 范围本守则规定焊接加工的工艺规则,适用于本公司焊接加工。
2 焊工2.1焊工必须经过考试并取得合格证后,方可上岗。
焊工考试按照JG/T5080.2进行。
2.2 焊工必须严格遵守焊接工艺规程,严禁自由施焊及在焊道外的母材上引弧。
3 焊前准备3.1 焊接前应检查并确认焊接设备及辅助工具等处于良好状态。
3.2 焊接工作尽可能在室内进行,当工件表面潮湿或暴露于雨雪条件下,不得进行焊接作业。
3.3 焊条、焊剂和药芯焊丝应按产品说明书的规定进行烘干。
低氢焊条在施焊前必须进行烘干,烘干温度为350～400℃,时间1～2h。
一般在常温下超过4h即重新烘干。
酸性焊条一般可不烘干,但焊接重要结构时经150～200℃烘干1～2h。
3.4焊材的选用3.4.1钢材和焊条的选配3.4.2 焊丝、焊剂的选配3.5 碳素钢板厚大于50mm、低合金钢板厚度大于36mm时,施焊前一般应进行预热至100～150℃,预热区应在焊缝两侧,每侧宽度不应小于焊件厚度的两倍且不小于100mm。
3.6 焊接部位必须进行焊前清理、去除铁锈、油污等杂质,重要部位还要求打磨光洁。
4 焊接4.1根据具体情况选用合理的焊接参数进行焊接,不允许超大电流焊接。
4.2 多层焊时,前一层焊道表面必须进行清理,检查、修整,如发现有影响焊接质量的缺陷,必须修整清除后再焊。
4.3 焊后处理4.3.1 焊接结束,焊工应清理焊道表面的熔渣飞溅物,检查焊缝外形尺寸及外观质量。
公司规定要敲钢印的部位打上焊工钢印。
4.3.2 焊缝缺陷超标允许返修,但返修次数不超过两次。
4.3.3 焊缝出现裂纹时,焊工不得擅自处理,应及时的报告技术人员,查清原因,订出修补措施方可处理。
4.3.4 对于一些封闭型结构,多焊缝、长焊缝的构件,焊后应进行锤击、振动等方法消除残余应力,产品技术条件中要求热处理的,应采用热处理消除应力。
5各种焊接方法规范5.1 手工电弧焊5.1.1 有焊接工艺的按焊接工艺规定操作。
铝合金通用焊接工艺规程
铝合金通用焊接工艺规程1 使用范围及目的范围：本规范是适用于地铁铝合金部件焊接全过程的通用工艺要求。
目的：与焊接相关的作业人员按标准规范作业，同时也使焊接过程检查更具可操作性。
2 焊前准备的要求在焊接作业前首先必须根据图纸检查来料或可见的重要尺寸、形位公差和焊接质量，来料不合格不能进行焊接作业。
在焊接作业前，必须将残留在产品表面和型腔内的灰尘、飞溅、毛刺、切削液、铝屑及其它杂物清理干净。
用棉布将来料或工件上的灰尘和脏物擦干净，如果工件上有油污，使用清洗液清理干净。
使用风动不锈钢丝轮将焊缝区域内的氧化膜打磨干净，以打磨处呈白亮色为标准，打磨区域为焊缝两侧至少25mm以上。
焊前确认待焊焊缝区域无打磨时断掉的钢丝等杂物。
钢焊和铝焊的打磨、清理工具禁止混用。
原则上工件打磨后在48小时内没有进行焊接，酸洗部件在72小时内没有进行焊接，则焊前必须重新打磨焊接区域。
为保证焊丝的质量，焊丝原则上用完后再到焊丝房领用，对于晚班需换焊丝的，可以在当天白班下班前领用，禁止现场长时间（24小时以上）存放焊丝。
在焊接作业前，必须检查焊接设备和工装处于正常工作状态。
焊前应检查焊机喷嘴的实际气流量（允差为+3L/min）,自动焊焊丝在8圈以下，手工焊焊丝在5圈以上，否则需要更换气体或焊丝；检查导电嘴是否拧紧，喷嘴是否需要清理。
导电嘴不能只简单的采用手动拧紧，必须采用尖嘴钳拧紧。
检查工装状态是否完好，若工装有损坏，应立即通知工装管理员进行核查，并组织维修,禁止在工装异常状态下进行焊接操作。
焊接前必须检查环境的温度和湿度。
作业区要求温度在5℃以上，MIG焊湿度小于65％，TIG焊湿度小于70％。
环境不符合要求，不能进行焊接作业。
焊接过程中不允许有穿堂风。
因此，在焊接作业前必须关闭台位附近的通道门。
当焊接过程中，如果有人打开台位相近处的大门，则要立即停止施焊。
如果台位附近的空调风影响到焊接作业，也必须将该处空调的排风口关闭，才能进行焊接作业。
压力容器焊接通用工艺规程
1目的本标准为公司对钢制压力容器的焊接通用技术规定。
2适用范围本标准适用于公司压力容器的制造，若设计图纸和专用工艺文件有特殊要求时按设计图纸和专用工艺文件执行。
压力管道元件焊接参照执行。
3焊接材料3.1凡用于压力容器的焊接材料,必须NB/T47015《承压设备用焊接材料订货技术条件》进行采购并有焊接材料的质量证明书(原件)。
在使用过程中对焊接材料产生疑义或焊接材料用于重要设备时，由焊接试验室对焊接材料的工艺性能、熔敷金属的化学成分、力学性能、弯曲性能等进行复验。
具体复验按相应的标准执行。
3.2焊接材料的代用，必须按材料代用手续经焊接责任人员批准。
母材代料可能导致焊接材料的变更，其代料单必须经由焊接责任人员会签并依照材料代用规定另行补充下达焊接材料变更手续及相应焊接工艺变更手续。
3.3焊接材料的选择3.3.1相同钢号母材的相焊1）碳素钢、低合金钢的焊缝金属应保证力学性能，且其抗拉强度不应超过母材标准规定的上限值加30Mpa。
耐热型低合金钢的焊缝金属还应保证化学成分。
2）高合金钢的焊缝金属应保证力学性能和耐腐蚀性能。
3）不锈钢复合板基层的焊缝金属应保证力学性能，且其抗拉强度不应超过母材标准规定的上限值加30Mpa；复层的焊缝金属应保证耐腐蚀性能，当有力学性能要求时还应保证力学性能；复层焊缝与基层焊缝以及复层焊缝与基层钢板的交界处宜采用过渡焊缝。
3.3.2不相同钢号母材的相焊不同强度钢号的碳素钢、低合金钢之间的焊缝金属应保证力学性能，且其抗拉强度不应超过强度较高母材标准规定的上限值。
奥氏体高合金钢与碳素钢或低合金钢之间的焊缝金属应保证力学性能和抗裂性能。
宜采用铬镍含量较奥氏体高合金钢母材高的焊接材料。
3.3.3用于焊接压力容器受压元件及与受压元件相焊的焊条、焊剂应尽量选用碱性或低氢型的4焊前准备4.1焊缝坡口型式应符合图纸或焊接工艺规程的要求。
碳素钢和标准抗拉强度下限值不大于540Mpa的强度型低合金钢可采用冷加工方法，也可采用热加工方法制备坡口。
焊接工艺规范与操作规程完整
焊接工艺规范及操作规程1 ．目的和适用范围1.1 本规范对本公司特殊过程——焊接过程进行控制，做到技术先进、经济合理、安全适用、确保质量。
1 .2 本规范适用于各类铁塔结构、桁架结构、多层和高层梁柱框架结构等工业与民用建筑和一般构筑物的钢结构工程中，钢材厚度》4mm的碳素结构钢和低和金高强度结构钢的焊接。
适用的焊接方法包括：手工电弧焊、气体保护焊、埋弧焊及相应焊接方法的组合。
2 . 本规范引用如下标准：JGJ81 －2002 《建筑钢结构焊接技术规程》GB50205 －2001 《钢结构工程施工质量验收规范》GB50017 －2003 《钢结构设计规范》3 . 焊接通用规范3 . 1 焊接设备3. 1 . 1 焊接设备的性能应满足选定工艺的要求。
3. 1 . 2 焊接设备的选用：手工电弧焊选用ZX3 －400 型、BX1 －500 型焊机C02气体保护焊选用KR H —500型、HKR —630型焊机埋弧自动焊选用ZD5 （L）－1000 型焊机3. 2 焊接材料3. 2. 1 焊接材料的选用应符合设计图纸的要求，并应具有钢厂和焊接材料厂出具的质量证明书或检验报告；其化学成份、力学性能和其它质量要求必须符合国家现行标准规定。
3. 2. 2 焊条应符合现行国家标准《碳钢焊条》（GB ／T5117 ），《低合金钢焊条》（GB／T5118 ）的规定。
3. 2. 3 焊丝应符合现行国家标准《熔化焊用钢丝》（GB ／T1 4957 ）、《气体保护电弧焊用碳钢、低合金钢焊丝》（GB ／T8110 ）及《碳钢药芯焊丝》（GB ／T10045 ）、《低合金钢药芯焊丝》（GB ／T17493 ）的规定。
3. 2. 4 埋弧焊用焊丝和焊剂应符合现行国家标准《埋弧焊用碳钢焊丝和焊剂》（GB ／T5293 ）、《低合金钢埋弧焊用焊剂》（GB /T12470 ）的规定。
3 . 2 . 5 气体保护焊使用的CO2气体应符合国家的现行标准《焊接用二氧化碳》（HG /T2537）的规定，大型、重型及特殊钢结构工程中主要构件的重要焊接节点采用的CO 2气体质量应符合该标准中优等品的要求，即其CO2含量（V/V）不得低于99.9% ,水蒸气与乙醇总含量（m / m ）不得高于0.005%，并不准检出液态水。
通用焊接工艺规范
通用焊接工艺规范 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】通用焊接工艺规范1范围本规范规定了钢结构产品焊接的要求、常用焊接方法、工艺参数及检验等。
本规范适用于钢结构产品的焊接件，其它产品的焊接件可参照执行。
2?规范性引用文件本规范引用下列文件中的条款而成为本规范的条款。
GB/T19867 电弧焊焊接工艺规程GB/T985 气焊、手工电弧焊及气体保护焊焊缝坡口的基本型式与尺寸GB/T3323? 钢融化焊对接接头射线照相和质量分级GB 11345-88钢焊缝手工超声波探伤方法和探伤结果分级GB 50205-2001钢结构工程施工质量验收规范GB/T19804焊接结构的一般尺寸公差和形位公差JB/T9186二氧化碳气体保护焊工艺规程JB/T3223 焊接材料质量管理规程JB/T5943工程机械焊接件通用技术条件JB/T6046碳钢、低合金钢焊接构件焊后热处理方法JB/T6061焊缝磁粉检验方法和缺陷磁痕的分级Q/XZ?GY022桥梁构件产品焊接工艺通用规范TB 10212 铁路钢桥制造规范3.要求焊接件的原材料（钢板、型钢、钢筋等）和焊接材料（焊条、焊丝、焊剂、保护气体等）进厂时，应经质检部门按有关标准检验合格后方可入库和使用。
焊接件材料的钢号、规格尺寸应符合设计图样要求。
焊接材料的使用及管理应符合JB/T?3223的规定。
钢材在下料前的形状公差应符合国家或行业标准的有关规定，否则应予矫正，使之达到要求。
矫正时，其伤痕深度：钢板应不大于,,型钢应不大于1mm。
焊接零件在下料后及焊装前的未注公差（一般公差）下料零件未注公差尺寸的极限偏差应符合TB 10212中的有关规定。
下料零件的未注形位公差应符合JB/T?5943中的有关规定。
焊前要求焊接前的零件应经检验合格后方可焊接。
焊接前应清除焊接区域的铁锈、氧化皮、油污、油漆等杂质，使焊接零件表面露出金属光泽。
手工焊接通用工艺规程
1目旳1.1.1.1本工艺规程规定了手工焊接工艺有关旳焊接工具与材料、操作措施和检查措施。
2合用范畴2.1.1.1本工艺规程合用于产品旳手工焊接工艺旳指引。
3合用人员3.1.1.1本工艺规程合用于手工焊接专职工艺人员、手工焊接操作人员、手工焊接检查人员。
4名词/术语4.1.1.1手工焊接系统：指手工焊接操作所使用旳焊接电烙铁或其他焊接设备。
4.1.1.2焊接时间：从烙铁头接触焊料到离开焊料旳时间，即焊料处在加热过程中时间。
4.1.1.3拆焊：返工、返修或调试状况下，使用专用工具将两被焊件分离旳手工焊接工艺操作措施。
4.1.1.4主面：总设计图上定义旳一种封装与互连构造（PCB）面（一般为涉及元器件功能最复杂或数量最多旳那一面）。
4.1.1.5辅面：与主面相对旳封装与互连构造（PCB）面。
4.1.1.6冷焊点：是指呈现很差旳润湿性、外表灰暗、疏松旳焊点。
4.1.1.7焊料受拢：焊料在焊接过程中发生移动而形成旳应力纹。
4.1.1.8反润湿：熔化旳焊料先覆盖表面然后退缩成某些形状不规则旳焊料堆，其间旳空档处有薄薄旳焊料膜覆盖，未暴露基底金属或表面涂敷层。
5焊接工艺规范5.1焊接流程5.2焊接原理5.2.1.1手工焊接中旳锡焊旳原理是通过加热旳烙铁将固态焊锡丝加热熔化，再借助于助焊剂旳作用，使其流入被焊金属之间，待冷却后形成牢固可靠旳焊接点；锡焊是通过润湿、扩散和冶金结合这三个物理、化学过程来完毕旳，被焊件未受任何损伤；图6-1是放大1000倍旳焊点剖面。
图6-1 焊点剖面5.3手工焊接操作措施5.3.1电烙铁旳握法5.3.1.1电烙铁旳基本握法分为三种(图6-2)：图6-2 电烙铁旳握法1)反握法，用五指把电烙铁旳柄握在掌内；此法合用于大功率电烙铁，焊接散热量大旳被焊件；2)正握法，合用于较大旳电烙铁，弯形烙铁头一般也用此法；3)握笔法，用握笔旳措施握电烙铁，此法合用于小功率电烙铁，焊接散热量小旳被焊件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通用焊接工艺规程
1 碳素钢、合金钢及不锈钢的焊接
焊前准备
焊件的坡口加工宜采用机械方法，也可采用等离子弧、氧乙炔焰等热加工方法，在采用热加工方法加工坡口后，必须除去坡口表面的氧化皮、熔渣及影响接头质量的表面层，并应将凹凸不平处打磨平整。
焊件组焊前应将坡口及其两侧表面不小于30 mm范围内的油、漆、垢、锈、毛刺及镀锌层等清除干净，不得有裂纹、夹层、加工损伤、毛刺及火焰切割熔渣等缺陷。
油污清理方法如下，首先用丙酮或四氯化碳等有机溶剂擦洗，然后用不锈钢丝刷清理至露出金属光泽，使用的钢丝刷应定期进行脱脂处理。
管子或管件、筒体对接焊缝组对时，内壁应齐平，内壁错边量不宜超过管壁厚度的10%，且不应大于2mm；
焊缝的设置应避开应力集中区，便于焊接和热处理，并应符合下列规定：钢板卷筒或设备、容器的筒节与筒节、筒节与封头组对时，相邻两纵向焊缝间的距离应大于壁厚的3倍，且不应小于100 mm，同一筒节上两相邻纵缝间的距离不应小于200 mm；
除焊接及成型管件外的其他管子对接焊缝的中心到管子弯曲起点的距离不应小于管子外径，且不应小于l00 mm；管子对接焊缝与支、吊架边缘之间的距离不应小于50 mm。
同一直管段上两对接焊缝中心面间的距离：当公称直径大于或等于150mm时不应小于150mm；公称直径小于150mm时不应小于管子外径；
不宜在焊缝及其边缘上开孔。
不锈钢焊件焊接部位两侧各l00 mm范围内，在施焊前应采取防止焊接飞溅物沾污焊件表面的措施：可将石棉置于焊接部位两侧等。
焊条、焊丝在使用前应按规定进行烘干、保温，并应在使用过程中保持干燥。
焊丝使用前应清除其表面的油污、锈蚀等。
常用焊材烘干温度及保持时间见表4。
焊接工艺要求
异种钢材焊接时的焊条选用。
(1)当两侧母材均为非奥氏体钢或均为奥氏体钢时，可根据合金含量较低一侧母
材或介于两者之间的选用焊材；
(2)当两侧母材之一为奥氏体钢时，应选用25Cr—13Ni型或含镍量更高的焊材。
定位焊缝应符合下列规定：
焊接定位焊缝时，应采用与根部焊道相同的焊接材料和焊接工艺。
定位焊缝的长度、厚度和间距，应能保证焊缝在正式焊接过程中不致开裂。
在焊接根部焊道前，应对定位焊缝进行检查，如发现有夹渣、气孔和裂纹等缺陷，应将缺陷部分除尽后方可施焊。
. 4与母材焊接的工卡具其材质宜与母材相同或同一类别号，应在整个焊缝焊接及热处理完毕并经检验合格后方可拆除。
拆除工卡具时不应损伤母材，拆除后应将残留焊疤打磨修整至与母材表面齐平。
严禁在坡口之外的母材表面引弧和试验电流，并应防止电弧擦伤母材。
对含铬量大于或等于3%或合金元素总含量大于5%的焊件，氩弧焊打底焊接时，焊缝内侧应充氩气或其他保护气体，或采取其他防止内侧焊缝金属被氧化的措施。
焊接时应采取合理的施焊方法和施焊顺序。
施焊过程中应保证起弧和收弧处的质量，收弧时应将弧坑填满。
多层焊的层间接头应错开。
除工艺或检验要求需分次焊接外，每条焊缝宜一次连续焊完，当因故中断焊接，再次焊接前应检查焊层表面，确认无裂纹后，方可按原工艺要求继续施焊。
多层焊每层焊完后，应立即对层间进行清理，并进行外观检查，发现缺陷消除后方可进行下一层的焊接。
低温钢、奥氏体不锈钢、耐热耐蚀高合金钢以及奥氏体与非奥氏体异种钢接头焊接时应符合下列规定：在焊接作业指导书规定的范围内，在保证焊透和熔合良好的条件下，采用小电流、短电弧、快焊速和多层多道焊工艺，并应控制层间温度。
对抗腐蚀性能要求高的双面焊焊缝，与腐蚀介质接触的焊层应最后施焊。
焊接完毕后，应及时将焊缝表面的熔渣及表面飞溅物清理干净。
对奥氏体不锈钢焊缝及其附近表面进行酸洗、钝化处理。
2 一般铝及铝合金的焊接（不适用铝合金结构）
焊前准备
焊缝的坡口形式和尺寸应符合设计文件的规定，当无规定时，符合本规范附录规定. 切割后的坡口表面应进行清理，并应达到平整光滑、无毛刺和飞边。
2.. 焊前清理应符合下列规定：
施焊前应对焊件坡口、垫板及焊丝进行清理。
清理方法如下，首先用丙酮或四氯化碳等有机溶剂除去表面油污，两侧坡口的清理范围不应小于50 mm。
清除油污后，坡口及其附近的表面用不锈钢丝刷清理至露出金属光泽，使用的钢丝刷应定期进行脱脂处理。
2焊丝去除油污后，应采用化学方法去除氧化膜。
可用5％一10％的NaOH溶液，
在常温下浸泡2min，在温度为70℃下浸泡30～60 s，然后水洗，再用15％左右的HN0
3
然后用温水洗净，并使其干燥。
3清理好的焊件和焊丝不得有水迹、碱迹，或被沾污。
焊接工艺要求
手工钨极氩弧焊应采用交流电源，熔化极氩弧焊应采用直流电源，焊丝接正极。
焊接前焊件表面应保持干燥，无特殊要求时可不预热。
焊接前应在试板上试焊，当确认无气孔后再进行正式焊接。
宜采用大电流快速施焊法，焊丝的横向摆动不宜超过其直径的3倍。
引弧宜在引弧板上进行，纵向焊缝宜在熄弧板上熄弧。
引弧板和熄弧板的材料应与母材相同。
手工钨极氩弧焊的焊丝端部不应离开氩气保护区，焊丝与焊缝表面的夹角宜为15°，焊枪与焊缝表面的夹角宜为80°～90°。
多层焊时宜减少焊接层数，层间温度宜冷却至室温，且不应高于65℃。
层间的氧化铝等杂物应采用机械方法清理干净。
对厚度大于5mm的立向焊缝，宜采用两人双面同步氩弧焊工艺。
当钨极氩弧焊的钨极前端出现污染或形状不规则时，应进行修正或更换钨极。
当焊
缝出现触钨现象时，应将钨极、焊丝、熔池处理干净后方可继续进行施焊。
当熔化极氩弧焊发生导电嘴、喷嘴熔入焊缝时，应将该部位焊缝全部铲除，更换导电嘴和喷嘴后方可继续施焊。
焊件应采用下列防止变形措施：
焊接顺序应对称进行，当从中心向外进行焊接时，具有大收缩量的焊缝宜先施焊，整条焊道应连续焊完。
焊件宜进行刚性固定或采取反变形方法，并应留有收缩余量。
3 焊后外观检查
除设计文件有特殊要求的焊缝外，焊缝应在焊完后立即去除渣皮、飞溅物，清理干净焊缝表面，然后进行焊缝外观检查。
焊接表面应平滑，不应有裂纹、密集气孔、大弧坑、焊丝头、焊穿、深咬边、未熔合，未焊透等缺陷，焊熘不高于。
附录A 焊件的坡口形式和尺寸钢焊件坡口形式和尺寸应符合表的规定。
续表
续表
附录B 焊接材料的选用
同种钢焊接选用的焊接材料宜符合表的规定。
表
异种钢焊接选用的焊接材料宜符合表的规定。
铝及铝合金焊丝的选用表。
