最新 电功率易错大盘点

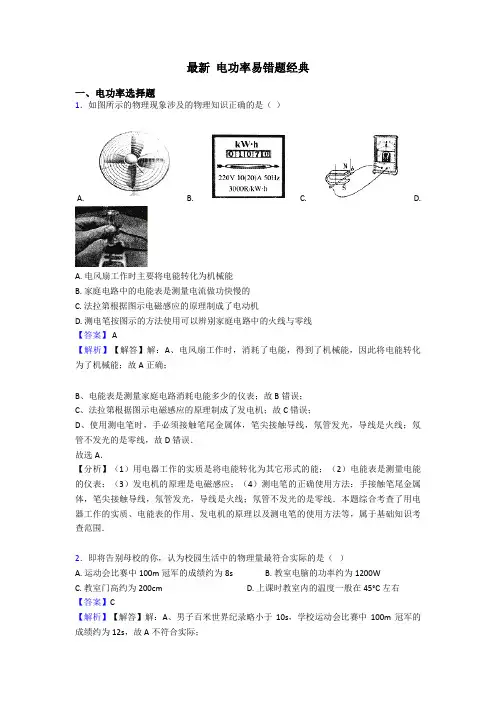

最新 电功率易错题经典
最新电功率易错题经典一、电功率选择题1．如图所示的物理现象涉及的物理知识正确的是（）A. B. C. D.A. 电风扇工作时主要将电能转化为机械能B. 家庭电路中的电能表是测量电流做功快慢的C. 法拉第根据图示电磁感应的原理制成了电动机D. 测电笔按图示的方法使用可以辨别家庭电路中的火线与零线【答案】 A【解析】【解答】解：A、电风扇工作时，消耗了电能，得到了机械能，因此将电能转化为了机械能；故A正确；B、电能表是测量家庭电路消耗电能多少的仪表；故B错误；C、法拉第根据图示电磁感应的原理制成了发电机；故C错误；D、使用测电笔时，手必须接触笔尾金属体，笔尖接触导线，氖管发光，导线是火线；氖管不发光的是零线，故D错误．故选A．【分析】（1）用电器工作的实质是将电能转化为其它形式的能；（2）电能表是测量电能的仪表；（3）发电机的原理是电磁感应；（4）测电笔的正确使用方法：手接触笔尾金属体，笔尖接触导线，氖管发光，导线是火线；氖管不发光的是零线．本题综合考查了用电器工作的实质、电能表的作用、发电机的原理以及测电笔的使用方法等，属于基础知识考查范围．2．即将告别母校的你，认为校园生活中的物理量最符合实际的是（）A. 运动会比赛中100m冠军的成绩约为8sB. 教室电脑的功率约为1200WC. 教室门高约为200cmD. 上课时教室内的温度一般在45°C左右【答案】C【解析】【解答】解：A、男子百米世界纪录略小于10s，学校运动会比赛中100m冠军的成绩约为12s，故A不符合实际；B、教室电脑的功率约为200W，故B不符合实际；C、中学生的身高在160cm左右，教室门高于中学生身高，约为2m=200cm，故C符合实际；D、夏天，室外温度可能超过35℃，教室内温度要低于35℃，不可能达到45℃．故D不符合实际．故选C．【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．3．某房间原来只接有一只标有“PZ220﹣40”的灯泡，小明又用一只完全相同的灯泡，将它俩串联在一起，在电源电压不变的情况下，房间内的总亮度将（）A. 变亮B. 变暗C. 不变D. 无法确定【答案】 B【解析】【解答】解：因串联电路中总电阻等于各分电阻之和，所以，两灯泡串联时的总电阻大于其中一个灯泡的电阻，在电源电压不变的情况下，由P＝UI＝可知，电路的总功率变小，房间内的总亮度变暗。

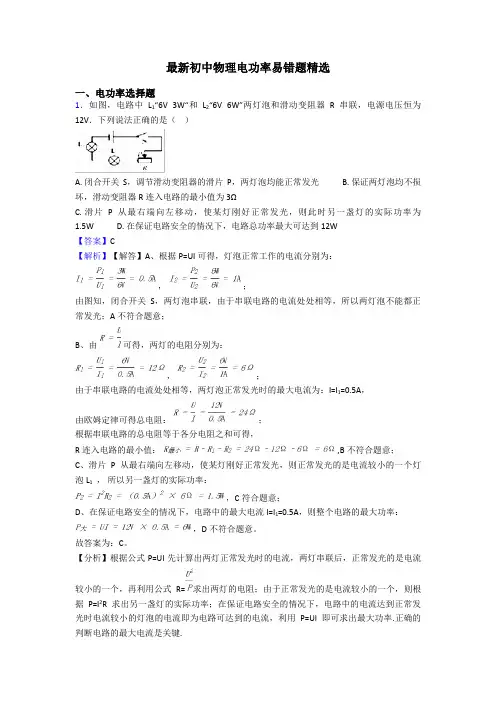

最新初中物理电功率易错题精选
最新初中物理电功率易错题精选一、电功率选择题1．如图，电路中L1“6V 3W“和L2“6V 6W”两灯泡和滑动变阻器R串联，电源电压恒为12V．下列说法正确的是（）A. 闭合开关S，调节滑动变阻器的滑片P，两灯泡均能正常发光B. 保证两灯泡均不损坏，滑动变阻器R连入电路的最小值为3ΩC. 滑片P从最右端向左移动，使某灯刚好正常发光，则此时另一盏灯的实际功率为1.5W D. 在保证电路安全的情况下，电路总功率最大可达到12W【答案】C【解析】【解答】A、根据P=UI可得，灯泡正常工作的电流分别为：，；由图知，闭合开关S，两灯泡串联，由于串联电路的电流处处相等，所以两灯泡不能都正常发光；A不符合题意；B、由可得，两灯的电阻分别为：，；由于串联电路的电流处处相等，两灯泡正常发光时的最大电流为：I=I1=0.5A，由欧姆定律可得总电阻：；根据串联电路的总电阻等于各分电阻之和可得，R连入电路的最小值： ,B不符合题意；C、滑片P从最右端向左移动，使某灯刚好正常发光，则正常发光的是电流较小的一个灯泡L1，所以另一盏灯的实际功率：，C符合题意；D、在保证电路安全的情况下，电路中的最大电流I=I1=0.5A，则整个电路的最大功率：，D不符合题意。
故答案为：C。
【分析】根据公式P=UI先计算出两灯正常发光时的电流，两灯串联后，正常发光的是电流较小的一个，再利用公式R=求出两灯的电阻；由于正常发光的是电流较小的一个，则根据P=I2R求出另一盏灯的实际功率；在保证电路安全的情况下，电路中的电流达到正常发光时电流较小的灯泡的电流即为电路可达到的电流，利用P=UI即可求出最大功率.正确的判断电路的最大电流是关键.2．如图所示的电路中，电源电压恒为3V，灯泡L的电阻为10Ω且保持不变。
闭合开关S 后，滑片P由b端向a端滑动的过程中，下列判断正确的是（）A. 灯泡L亮度变暗B. 电压表示数变大，电流表示数变小C. 电压表与电流表示数的比值变小D. 灯泡L的最大功率为0.9W【答案】D【解析】【解答】AB、由图知，灯泡与变阻器串联，电压表测灯泡的电压，电流表测电路的电流；滑片P由b端向a端滑动的过程中，变阻器连入电路的电阻变小，根据电阻的串联，总电阻变小，由欧姆定律可知，电路中的电流变大，即电流表示数变大，B不符合题意；根据可知，灯泡的实际功率变大，灯泡变亮，A不符合题意；C、由欧姆定律可知，电压表与电流表示数的比值等于灯泡的电阻（且灯泡电阻不变），则该比值不变，C不符合题意；D、当变阻器连入电路中的电阻为0时，灯泡的电压最大（等于电源电压3V），灯泡L的最大功率：，D符合题意。
易错点16 电功和电功率常考易错陷阱分析学生版
易错点16 电功和电功率常考易错陷阱分析电功和电功率常考易错陷阱分析陷阱一：利用电能表计算电功和电功率易错？假设电能表标有M/Kw.h,电能表在t时间内转过N转，则电功W=N/M kW.h=N/M×3.6×106J。
电功率为P= W/t =3.6×106J/Mt。
陷阱二：额定功率和实际功率易错？1.额定功率和实际功率：额定功率只有一个，在额定电压下取得；实际功率有无数多个，一个实际电压对应一个实际功率。
2.灯的明暗程度由它的实际功率决定，与额定功率无关。
陷阱三：题目条件提取不完整易错。
题设的“潜在条件”：如“用电器恰好正常工作”，含义是“该用电器两端的电压为它的额定电压，功率为额定功率，电流为额定电流”；“在家庭电路中”，含义是“此时它两端的电压为220V”等。
对于动态电路，注意要根据题设要求先准确画出其等效电路图，再根据等效电路进行分析，使问题简化。
【例题1】图示电能表能接入用电器的最大总功率为 W；小明发现家中多个用电器正常工作时，指示灯在1min内闪烁90次，这段时间内电路消耗的电能为 kW•h；他再将额定功率为1000W的电水壶接入该电路，发现额定电流为30A的熔丝熔断了，这是因为电路发生了故障。
【例题2】如图是额定电压均为220V的灯泡L1和L2的U﹣I图像。
下列分析不正确的是（）A．当L1两端的电压为100V时，其实际功率为20WB．当通过L2的电流为0.45A时，其1min消耗的电能为4320JC．将L1、L2串联，若L1两端的电压为40V，则L2的功率为8WD．将L1、L2并联，若通过L2的电流为0.5A，则L1的功率为66W【例题3】如图所示为某小组设计的多挡位电热器电路，U不变，R1、R2为电阻丝且R 1＞R2，电热器功率最大时开关状态为（）A．S1闭合，S2接a B．S1闭合，S2接bC．S1断开，S2接a D．S1断开，S2接b【强化1】如图所示，两只灯泡L1和L2上分别标有“8V 4W”和“4V 1W”字样，将它们串联后接在电压可在4～8V之间调节的电源上，闭合开关S，假设两灯的灯丝电阻不随温度变化，则下列说法正确的是（）A．通过灯L1的电流大于通过灯L2的电流B．在调节电源电压的过程中，灯L1始终比灯L2亮C．在调节电源电压的过程中，两灯的功率变化量相同D．当电源电压调节到8V时，两灯都不能正常发光【强化2】如图是小明家电能表的表盘，其读数是 kW•h。
电功率易错题总汇
电功率易错选填题汇总（中考复习）一、选择题1．如图所示，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是（）A．灯泡变暗，电压表示数变大B. 灯泡变亮，电压表示数不变C．电路消耗的总功率变小，电压表示数不变D. 电路消耗的总功率变大，电压表示数变大2.家用的手电筒．用干电池作电源．正常发光时电流为O．32A．小灯泡的电功率接近（）：A．1W B．10W C．0.1KW D．1KW3．如图所示为一环境温度监控电路，R1为定值电阻，R2为用半导体材料制成的热敏电阻（电阻随温度的升高而变小）。
当环境温度升高时，电流表的示数I和电路的总功率P的变化情况分别是（）A. I变大，P变大B. I变小，P变小C. I变小，P变大D. I变大，P变小4．如图所示电路．闭合开关s．当滑动变阻器的滑片P向右移动时，下列说法中正确的是（）A．电流表的示数变大B．电压表的示数不变C.电路的总电阻变小D．电路的总功率变小5..关于家庭电路的说法不正确的是（）A.洗衣机使用三孔插座能防止人触电B.电灯的开关装再火线或零线上都可以C.使用测电笔可以辨别家庭电路中的火线和零线D.保险丝被烧断，可能是电路中使用了大功率用电器或出现了短路故障6.下列做法中符合安全用电原则的是( )7.下列做法不符合节约用电原则的是（）A.离开房间时随手关灯B.使用空调时不关闭门窗C.使用电子高效节能灯D.使用冰箱时尽量少开冰箱门8．我们知道，电炉通电后，电炉丝热得发红，而与电炉丝相连的导线却不怎么发热。
其原因是（）A．导线的电阻小B．电炉丝的电阻小C．通过导线的电流大D．通过电炉丝的电流大9．如图为一条刚装好的民用照明电路，在未装保险丝之前，先将规格为“220V40W”的白炽灯L接在火线上要装保险丝的两个接线柱上，当只闭合S 1时，L和L1都呈暗红色；当只闭合S2时，L正常发光：当只闭台S3时，L不亮。
下列判断正确的是（）A．Ll 所在支路短路B．L2所在支路短路C．L3所在支路短路D．L2所在支路开路10．把标有“36V15W”的甲灯和“36V5W”的乙灯串联接在电压是36V的电路中，则（）A．因为甲灯额定功率较大，所以甲灯较亮B．因为通过它们的电流相等，所以一样亮C．因为甲灯的电阻较小，所以甲灯较亮D．因为乙灯实际功率较大，所以乙灯较亮11．家庭电路中的保险丝熔断了，以下原因中不可能的是（）A．使用的用电器总功率过大B．拉线开关中两根导线的线头相碰了C．保险丝的规格不符合规定的要求D．插座中的两根导线的线头相碰了12.生活中，我们会看到家里的白炽灯往往在开灯时亮一下即被烧毁，对这一现象最合理的解释是（）A．开灯时家里的电压较高而烧毁B．开灯时家里的电压较低而烧毁C．开灯时灯泡的电阻较大，通过白炽灯的电流较小而烧毁D．开灯时灯泡的电阻较小，通过白炽灯的电流较大而烧毁13．甲用电器上标着“220V 15W”，乙用电器上标着“220V 100W”，它们都在额定电压下工作，则下列说法中正确的是（）A．乙用电器做功一定快B．甲用电器做功一定少C．在相同时间，乙用电器完成的功一定少D．完成相同的功，甲用电器用的时间一定少14．由欧姆定律得到公式R＝U/I，下列说确的是（）A．导体的电阻与导体两端电压成正比B．导体的电阻与流过导体的电流成反比C．导体两端电压为零时，导体的电阻也为零D．导体的电阻是导体本身的一种性质，与电流、电压大小无关15．关于额定电压和额定功率，下列说法中正确的是（）A．用电器工作时的实际功率总等于它的额定功率B．用电器工作时它两端的电压总等于它的额定电压C．用电器两端的实际电压大于其额定电压时，它的实际功率小于额定功率D．用电器两端的实际电压小于其额定电压时，它的实际功率小于额定功率16．粗细相同的两根铝导线，长度关系是L1＞L2，串联接入电路后，其电流和两端电压的关系是（）A．I1＞I2，U1＜U2B．I1＜I2，U1＞U2C．I1=I2，U1＞U2D．I1=I2，U1＜U217．在下列现象中：①插座中的两个线头相碰；②开关中的两个线头相碰；③电路中增加了大功率用电器；④户外输电线绝缘皮损坏，可能引起家中保险丝断的是（）A．只有①②B．只有②③C．只有②④D．只有①③18．科学家探索自然界的秘密，要付出艰辛的努力，十九世纪英国科学家法拉第，经过十年坚持不懈的努力，发现了电磁感应现象，下图中能表明这一现象的实验是（）19．把标有“36V15W”的甲灯和“36V5W”的乙灯串联在电压是36V的电路中，则（）A．因为甲灯额定功率较大，所以甲灯较亮B．因为通过它们的电流相等，所以一样亮C．因为甲灯的电阻较小，所以甲灯较亮D．因为乙灯实际功率较大，所以乙灯较亮20．在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线不动，电压表指针则有明显偏转，该电路中的故障可能是（）A．电流表坏了B．灯泡Ll的灯丝断了C．两个灯泡都断路D．灯泡L2的灯丝断了21、下列家用电器中，正常工作一小时耗电最接近1kW·h的是: A．电子表;B．手电筒;C．电视机;D．空调机.22、如图所示电路，电源电压不变，当开关S2闭合、S1断开时，电流表示数为0.3A，电压表示数为9V；若将两表互换位置，并同时闭合S1和S2时，电流表示数为0.5A。
初三物理上册第六章电功率易错盘点课件(新版)教科版
• D．在相同的时间内，电流通过导体做功越多，电功率越大
• 【错解】B
•25
• 举一反三
ቤተ መጻሕፍቲ ባይዱ
• 2．有两个电阻，R1＝5 Ω，R2＝10 Ω，如果把它们串联接入电路中
，则通过它们的电流之比I1：I2＝______•1_：__1，它们消耗的电功率之比
P1：P2＝____•_1_：__；如果把它们并联接入电路中，则通过它们的电流
• 不能正确理解电功率，误认为电功多，则电功率大。由电功率的定
义式P＝可知，电功率的大小由消耗的电能和所用时间共同决定。
• 【例2】(多选)关于电功和电功率，下列说法正确的是( •A )
• A．电功率是表示电流做功快慢的物理量
D
• B．电功率大的用电器一定比电功率小的用电器做的功多
• C．电流通过导体做功越多，电功率越大
之比I′1：I′2＝2________，•2：它们消耗的电功率之比P′1：P′2＝___________
。 •2：
1
• 3．1 一台电动机，它的线圈电阻是0.4 Ω，额定电压为110 V，正常工
作时的电流是50 A。则每秒钟内电流做的功W和电动机线圈所产生的
热量Q各为多大？
初三物理上册第六章电功率 易错盘点课件（新版）教科
版
• 易错点一：电能表 • 易错现象： • 不了解表盘上参数的意义，不能正确利用电能表测量用电器在一段 时间内消耗的电能。 • 【例1】明明家电能表表盘上标有“800 r/(kW·h)”字样，明明想用它 来测一下家中电饭锅10 min消耗多少电能，于是他关掉了家中其他用 电器，只让电饭煲工作。他发现每分钟表盘上的转盘都刚好转过10 r 。那么明明家的电饭煲10 min消耗了____•_4_._5_×__1_0_5 ___J的电能。 • 【错解】8或0.125

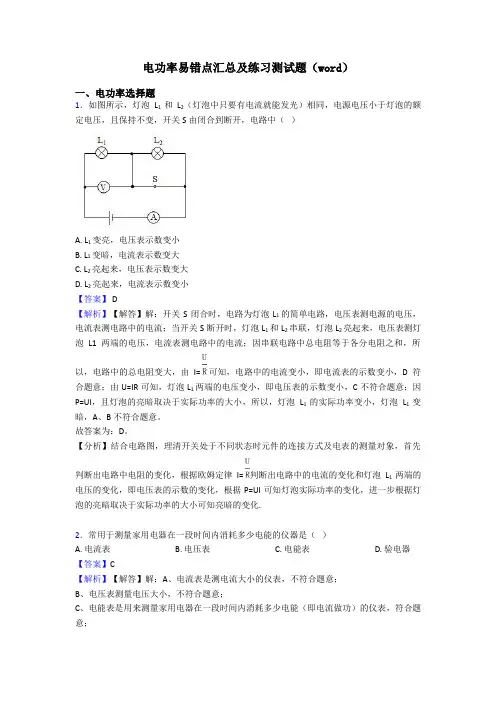

电功率易错点汇总及练习测试题(word)
电功率易错点汇总及练习测试题（word）一、电功率选择题1．如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关S由闭合到断开，电路中（）A. L1变亮，电压表示数变小B. L1变暗，电流表示数变大C. L2亮起来，电压表示数变大D. L2亮起来，电流表示数变小【答案】 D【解析】【解答】解：开关S闭合时，电路为灯泡L1的简单电路，电压表测电源的电压，电流表测电路中的电流；当开关S断开时，灯泡L1和L2串联，灯泡L2亮起来，电压表测灯泡L1两端的电压，电流表测电路中的电流；因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻变大，由I= 可知，电路中的电流变小，即电流表的示数变小，D符合题意；由U=IR可知，灯泡L1两端的电压变小，即电压表的示数变小，C不符合题意；因P=UI，且灯泡的亮暗取决于实际功率的大小，所以，灯泡L1的实际功率变小，灯泡L1变暗，A、B不符合题意。
故答案为：D。
【分析】结合电路图，理清开关处于不同状态时元件的连接方式及电表的测量对象，首先判断出电路中电阻的变化，根据欧姆定律I= 判断出电路中的电流的变化和灯泡L1两端的电压的变化，即电压表的示数的变化，根据P=UI可知灯泡实际功率的变化，进一步根据灯泡的亮暗取决于实际功率的大小可知亮暗的变化.2．常用于测量家用电器在一段时间内消耗多少电能的仪器是（）A. 电流表B. 电压表C. 电能表D. 验电器【答案】C【解析】【解答】解：A、电流表是测电流大小的仪表，不符合题意；B、电压表测量电压大小，不符合题意；C、电能表是用来测量家用电器在一段时间内消耗多少电能（即电流做功）的仪表，符合题意；D、验电器是用来检验物体是否带电的仪器，不符合题意．故选C．【分析】明确各仪表或仪器的基本作用回答．3．如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左滑动时，下列判断正确的是（）A. 电压表示数变小B. 电压表示数不变C. 灯泡L的亮度不变D. 电压表与电流表A示数比值变小【答案】 D【解析】【解答】解：由电路图可知，灯泡L与滑动变阻器R串联，电压表V1测电源两端的电压，电压表V2测R两端的电压，电流表测电路中的电流，因电源电压保持不变，所以，滑片移动时，电压表V1示数不变，A不符合题意；当滑动变阻器的片P向左滑动时，变阻器接入电路中的电阻变小，电路的总电阻变小，由I= 可知，电路中的电流变大，即电流表A的示数变大，则电压表V1与电流表A示数比值变小，D符合题意；变阻器接入电路中的电阻变小，由串联电路的分压特点可知，R两端分得的电压变小，即电压表V2示数变小，B不符合题意；电源电压不变，R两端分得的电压变小，则灯泡L两端的电压变大，因灯泡的亮暗取决于实际功率的大小，所以，由P=UI可知，灯泡的实际功率变大，灯泡变亮，C不符合题意。
【物理】初中物理电功率易错题精选经典.docx
【物理】初中物理电功率易错题精选经典一、电功率选择题1．关于家里的用电器，下列数据最符合实际的是（）A. 白炽灯的正常工作电流约为0.1A B遥.控器的干电池电压约为220VC. 空调制冷时的功率约为10W D电.扇正常工作 1h 耗电约为 1KW?h【答案】 A【解析】【解答】解：A、白炽灯的额定功率为40W ，正常工作电流约为I= =≈ 0.8A1 ，0.1A 相差不大，故 A 符合实际； B、遥控器的干电池电压约为 1.5V，故 B 不符合实际；C、空调制冷时的功率约为1000W，故 C 不符合实际；D、电扇的额定功率为100W ，正常工作1h 耗电约为W=Pt=0.1KW× 1h=0.11KW?h，故 D 不符合实际．故选 A．【分析】做这种题目，要对一些常见的物理量要有一定的估测能力，根据生活常识和必要的计算去判断题目的对错．2．如图所示，电路中电源电压保持不变，小灯泡标有“ 3V1.5W字样，不考虑灯泡电阻随温度的变化，滑动变阻器R 的最大阻值为24Ω，电流表量程为0-0.6A，电压表量程为0-3V．当开关S 闭合后，滑动变阻器R 接入电路的电阻为3Ω时小灯泡正常发光。
为了保证电路安全，小灯泡电压不超过额定电压，两电表的示数均不超过所选量程。
在滑片P 滑动过程中，下列说法（）①电源电压为 4.5V②变阻器接入电路的阻值范围是3Ω-12Ω③小灯泡的最小功率为0.135W④电路的最大功率 2.25WA. 只有正确B. 只有正确C. 只有正确D.都正确【答案】C【解析】【解答】解：由图知，灯泡和滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流；（1）由 P=可得灯泡的电阻：R L===6Ω，由 P=UI 可得，灯泡正常发光时通过的电流：I 额===0.5A，由题知，当开关S闭合后，滑动变阻器R 接入电路的电阻为3Ω时，小灯泡正常发光，由欧姆定律和电阻的串联可得电源电压：U=I 额 R 串 =I 额×（ R+R L）=0.5A ×（ 3Ω +6Ω）=4.5V；故①正确；（ 2）因串联电路中电流处处相等，且电流表量程为0-0.6A，灯泡的额定电流为0.5A，所以为了保证电路中各元件安全工作，电路中的最大电流I 最大 =I 额 =0.5A，电路中的总电阻：R最小 ===9Ω，滑动变阻器连入电路中的最小阻值：R 最小 =R总 -R L=9Ω-6Ω =3Ω，由于电压表量程为0-3V，当电压表的示数最大为U 滑′=3V时，滑动变阻器接入电路的电阻最大；此时灯泡两端的电压为：U L滑′ =4.5V-3V=1.5V，′ =U-此时电路的电流为： I 最小 ===0.25A，滑动变阻器接入电路的最大阻值：R 最大 ===12 Ω，所以为保护电路，变阻器接入电路的阻值范围是3Ω-12Ω；故②正确；（ 3）小灯泡的最小功率：P L最小 =I 最小2R L=（ 0.25A）2× 6Ω =0.375W；故③错误；（ 4）电路的最大功率：P 最大 =UI 最大 =4.5V × 0.5A=2.25W，故④正确。
电功率易错点汇总及练习测试题经典
电功率易错点汇总及练习测试题经典一、电功率选择题1．如图所示，阻值为R的电阻丝，用四种方法分别接在电压为U或2U的电源上．闭合开关后，在相同时间内虚线框里的电阻丝产生的总热量最多的是（）A. B. C. D.【答案】 D【解析】【解答】因为串联电路中电阻等于各分电阻之和，并联电路中总电阻的倒数等于各分电阻倒数之和，所以两电阻串联时电路中的总电阻最大，两电阻并联时电路中的总电阻最小，因为Q放=W=t，所以在相同的时间内放出的热量最多的是D选项．故选D．【分析】根据电阻的串并联比较各选项中电阻的大小，根据Q放=t得出它们在相同的时间内放出热量的关系．2．如图所示，电路中电源电压保持不变，小灯泡标有“3V1.5W字样，不考虑灯泡电阻随温度的变化，滑动变阻器R的最大阻值为24Ω，电流表量程为0-0.6A，电压表量程为0-3V．当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω时小灯泡正常发光。
为了保证电路安全，小灯泡电压不超过额定电压，两电表的示数均不超过所选量程。
在滑片P滑动过程中，下列说法（）①电源电压为4.5V②变阻器接入电路的阻值范围是3Ω-12Ω③小灯泡的最小功率为0.135W④电路的最大功率2.25WA. 只有正确B. 只有正确C. 只有正确D. 都正确【答案】 C【解析】【解答】解：由图知，灯泡和滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流；（1）由P= 可得灯泡的电阻：R L= = =6Ω，由P=UI可得，灯泡正常发光时通过的电流：I额= = =0.5A，由题知，当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω时，小灯泡正常发光，由欧姆定律和电阻的串联可得电源电压：U=I额R串=I额×（R+R L）=0.5A×（3Ω+6Ω）=4.5V；故①正确；（2）因串联电路中电流处处相等，且电流表量程为0-0.6A，灯泡的额定电流为0.5A，所以为了保证电路中各元件安全工作，电路中的最大电流I最大=I额=0.5A，电路中的总电阻：R最小= = =9Ω，滑动变阻器连入电路中的最小阻值：R最小=R总-R L=9Ω-6Ω=3Ω，由于电压表量程为0-3V，当电压表的示数最大为U滑′=3V时，滑动变阻器接入电路的电阻最大；此时灯泡两端的电压为：U L′=U-U滑′=4.5V-3V=1.5V，此时电路的电流为：I最小= = =0.25A，滑动变阻器接入电路的最大阻值：R最大= = =12Ω，所以为保护电路，变阻器接入电路的阻值范围是3Ω-12Ω；故②正确；（3）小灯泡的最小功率：P L最小=I最小2R L=（0.25A）2×6Ω=0.375W；故③错误；（4）电路的最大功率：P最大=UI最大=4.5V×0.5A=2.25W，故④正确。
查补易混易错点09电功率
查补易混易错09 电功率电功率是第十八章第二节的内容，该内容在电学部分占据非常重要的地位。
通过对电功率的讲解，要求考生理解电功率的概念，熟悉电功率的计算和应用。
本节内容综合性较强，涉及到的计算较多，涵盖初中整个电学公式计算。
这就要求考生不仅要对电功率理解深刻，还要对之前的电学有很好的知识储备，才能解决电功率相关问题。
中考五星高频考点，难度中等偏上，在全国各地中考试卷中多次考查，主要考查题型有选择题、填空题、计算题和实验探究题四种类型，并以选择题形式出现居多。
一般情况下，压轴题（计算题）必有一道此部分试题，并且分值很高、涉及知识面广、题目属于中等或较难。
易错01 KW 和KW ·h 的区别KW 是电功率的单位，KW ·h 是电能的单位（出现在电能表上）；KW ·h 是根据公式w=Pt ，当电功率单位是KW ，时间单位为h 得出的。
1KW ·h=3.6×106J易错02电功率的计算公式（1）电功率公式：tW UI P ==（适用于所有电路），推导公式：R U R I P 22==（适用于纯电阻电路）。
当电路中出现电能不是主要转为内能的用电器，如电动机等，一般只能用tWUI P ==计算。
（2）当考题中出现电压相等的条件，一般用RU UI P 2==分析和计算；当考题中出现电流相等的条件时一般用R I UI P 2==分析和计算。
（3）无论用电器串联或并联，计算总功率常用公式P=P 1+P 2+…P n ；串联电路中2121R R P P =；并联电路中：1221R R P P =。
（4）计算有关实际功率问题时，要注意用电器的电阻、电流和电压要和实际功率对应，不能把额定功率对应的电阻、电流和电压带入计算。
实际功率计算公式：tR I R U I U P w22====实实实实实实实 易错03实际功率和额定功率（1）灯泡的亮度取决于灯泡的实际功率大小：①当U 实=U 额时，P 实=P 额灯正常发光；②当U 实＜U 额 时，P 实＜P 额灯光暗淡；③当U 实> U 额时，P 实>P 额灯发光强烈。
电功率易错大盘点
电功率易错大盘点一、电功率选择题1．如图所示的电路，电源电压不变，灯L标有“６V3W”字样，不考虑灯丝电阻的变化。
当甲、乙都是电流表，闭合、断开，此时，电路消耗的总功率为；当甲、乙都是电压表，、都闭合，此时，电路消耗的总功率为下列说法正确的是A. 电阻R的阻值为B. 电路的总功率之比：：2C. 当甲、乙都是电压表，、闭合时，灯L的实际功率为D. 当甲、乙都是电流表，闭合、断开时，两表示数之比：：3【答案】C【解析】【解答】由可得，灯泡正常工作时的电流：，由可得，灯泡的电阻：，A、当甲、乙都是电流表，闭合、断开，此时R与L并联，甲电流表测L的电流，因，即灯泡正常工作，由并联电路的电压特点可知，电源电压；当甲、乙都是电压表，、都闭合，R与L串联接在电路中，甲电压表测总电压U，乙测L两端电压，且；根据串联电路的特点可得电路中的电流：；电阻R两端的电压：，电阻R的阻值：，A不符合题意；B、当甲、乙都是电流表，R与L并联时，电阻R的功率为：，总功率为：；当甲、乙都是电压表，、都闭合，R与L串联接在电路中，此时总功率为：；电路总功率之比：，B不符合题意；C、当甲、乙都是电压表，、闭合时，灯L的实际功率：，C符合题意；D、当甲、乙都是电流表，闭合、断开时，此时R与L并联，甲电流表测L的电流，且；乙电流表测干路电流，干路电流为：；两表示数之比为：，D不符合题意。
故答案为：C。
【分析】当甲、乙都是电流表，S1闭合、S2断开，此时R与L并联，乙测干路电流I，甲测L电流I甲，当甲、乙都是电压表，S1、S2都闭合，R与L串联接在电路中，甲测总电压U，乙测L两端电压U L，不考虑灯丝电阻的变化，通过R=求出灯泡的电阻.2．如图所示，电路中电源电压保持不变，小灯泡标有“3V1.5W字样，不考虑灯泡电阻随温度的变化，滑动变阻器R的最大阻值为24Ω，电流表量程为0-0.6A，电压表量程为0-3V．当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω时小灯泡正常发光。
【物理】 电功率易错大盘点
【物理】电功率易错大盘点一、电功率选择题1．关于家里的用电器，下列数据最符合实际的是（）A. 白炽灯的正常工作电流约为0.1AB. 遥控器的干电池电压约为220VC. 空调制冷时的功率约为10WD. 电扇正常工作1h耗电约为1KW•h【答案】A【解析】【解答】解：A、白炽灯的额定功率为40W，正常工作电流约为I= =≈0.18A，0.1A相差不大，故A符合实际；B、遥控器的干电池电压约为1.5V，故B不符合实际；C、空调制冷时的功率约为1000W，故C不符合实际；D、电扇的额定功率为100W，正常工作1h耗电约为W=Pt=0.1KW×1h=0.11KW•h，故D不符合实际．故选A．【分析】做这种题目，要对一些常见的物理量要有一定的估测能力，根据生活常识和必要的计算去判断题目的对错．2．如图，是某煤气泄漏检测装置的简化电路，其中电源电压保持不变，R0为定值电阻，R 为气体传感器电阻，其阻值随煤气浓度的增大而减小，闭合开关，下列说法中正确的是（）A. 煤气密度增大时，电流表的示数将变小B. 煤气密度增大时，电压表的示数将变小C. 煤气密度减小时，电路消耗的电功率将变小D. 煤气浓度减小时，电压表与电流表示数的比值略变大【答案】C【解析】【解答】解：（1）当煤气密度增大时，气体传感器电阻变小，电路中的总电阻变小，∵I= ，∴电路中的电流变大，即电流表的示数变大，故A不正确；∵U=IR，∴定值电阻R0两端的电压变大，故B不正确；2）当煤气密度减小时，气体传感器电阻变大，电路中的总电阻变大，∵I= ，∴电路中的电流变小，∵P=UI，且电源的电压保持不变，∴电路消耗的电功率将变小，故C正确；∵电压表与电流表示数的比值等于定值电阻R0的阻值，∴电压表与电流表示数的比值不变，故D不正确．故选C．【分析】根据题意得出煤气密度变化时气体传感器电阻的变化，电路中总电阻的变化，根据欧姆定律可知电流表示数的变化和电压表示数的变化，根据P=UI可知电路消耗电功率的变化，利用欧姆定律可知电压表与电流表示数比值的变化．3．如图所示，电源电压不变，先闭合S1，再闭合S2，下列说法正确的是（）A. 电压表、电流表示数均变小B. 电压表示数变大，电路总功率变大C. 电压表示数不变，总电阻变小，电流表示数变大D. 电压表与电流表示数的比值变大【答案】B【解析】【解答】A、C、由图可知，先闭合S1时，两电阻串联，电流表测量电路中的电流，电压表测R1两端的电压；根据串联电路的电压特点可知，其示数小于电源电压；再闭合S2，R2被短路，电路为R1的简单电路，电流表测量电路中的电流，电压表测量的是电源电压，所以电压表的示数变大；R1的电阻小于两电阻串联的总电阻，即总电阻减小，根据欧姆定律可知，电路中的电流变大，即电流表示数变大，AC不符合题意；B、电源电压不变，电流变大，根据P=UI可知，电路的总功率变大，B符合题意；D、两开关都闭合时，由欧姆定律可知，电压表与电流表示数的比值，即为电阻R1的阻值，所以该比值不变，D不符合题意。
最新 电功率易错大盘点经典
最新电功率易错大盘点经典一、电功率选择题1．图甲是小灯泡的电压﹣﹣电流图象．将此灯泡L与滑动变阻器R串联在电压为4.5V的电路中（如图乙），闭合开关，移动滑片P，当小灯泡的功率为0.75W时，（）A. 电流表的示数为0.2AB. 滑动变阻器R接入电路中的电阻为15ΩC. 电路消耗的总功率为1.35WD. 10s内滑动变阻器R产生的热量为13.5J 【答案】C【解析】【解答】解：A、当小灯泡的功率为0.75W时，根据图甲可知，灯泡L两端的电压为2.5V，通过灯泡的电流为I=0.3A，即电流表的示数为0.3A，故A错误；B、根据串联电路电压的规律，变阻器两端的电压：U滑=U﹣U L=4.5V﹣2.5V=2V，由I= 可得，滑动变阻器R接入电路中的电阻：R滑= ≈6.7Ω，故B错误；C、电路消耗的总功率：P总=U总I=4.5V×0.3A=1.35W，故C正确；D、变阻器R在10s产生的热量：Q=W滑=U滑It=2V×0.3A×10s=6J，故D错误．故选C．【分析】A、根据图甲，由P=UI确定当小灯泡的功率为0.75W时，灯的电压和通过的电流；B、根据串联电路电压的规律，由欧姆定律可求变阻器连入电路中的电阻；C、根据P=UI求电路消耗的总功率；D、根据Q=W=U滑It10s内滑动变阻器R产生的热量．2．电子驱蚊器利用变频声波直接刺激蚊虫中枢神经，使其非常痛苦，食欲不振，繁殖力下降，无法在此环境生存，从而达到驱蚊的目的其部分参数见表格，取g=10N/kg关于驱蚊器下列说法错误的是（）A. 驱蚊器的重力为0.6NB. 驱蚊器发出的声音能被正常人听到C. 驱蚊器刺激蚊虫中枢神经利用的是超声波D. 驱蚊器工作10h消耗电能为0.02kW•h 【答案】B【解析】【解答】A、驱蚊器的重力，G＝mg＝0.06kg×10N/kg＝0.6N，A不符合题意；B、人的听觉范围20～20000Hz；22kHz～55kHz超出了人的听觉范围，故驱蚊器发出的声音不能被正常人听到，B符合题意；C、22kHz～55kHz超出了人的听觉范围，故驱蚊器刺激蚊虫中枢神经利用的是超声波，C 不符合题意；D、蚊器工作10h消耗电能为W＝Pt＝0.002kW×10h＝0.2kW•h，D不符合题意。
初中物理期中考试后 专题十二电功率 易错点汇总-新版
专题十二 电功率易错清单1. W 的意义不同电功(或电能)的符号和瓦特的符号都用字母W 表示.表示电功(或电能)的W 是物理量;瓦特是电功率的单位,因此表示瓦特的W 是单位.2. 额定电压和额定功率(1)定义额定电压:用电器正常工作时的电压叫做额定电压.我国用电器的额定电压一般是220V . 额定功率:额定电压下的功率叫做额定功率.用电器上标明的功率就是额定功率. 实际电压:用电器实际工作时的电压.实际功率:用电器在实际电压下的功率.(2)关系①用电器实际消耗的功率与加在它两端的电压有关.P 额与P 实的关系:若U 实>U 额,则P 实>P 额;若U 实=U 额,则P 实=P 额;若U 实<U 额,则P 实<P 额.②用电器的额定功率的计算公式:P 额=U 额I 额;导出公式:P 额=R U 2额,P 额=2额I R (只在纯电阻电路中适用). ③用电器的实际功率是在实际电压下消耗的电功率,一般利用实际电压或实际电流和电阻计算.名师点拨一、 电能表的读数及参数认识机械式电能表:电能表里面有一个水平的圆盘,其边缘有一个红点.电路中的用电器消耗电能时,电能表的表盘就会水平转动,每看到一次红点,表示表盘转动了一圈.表盘转动到一定圈数,又会带动使数值发生增长.读数:此时表示用户共消耗了931.6kW·h的电能;表盘中的“931””表示整数位,“6”表示小数.此读数方法也适用于电子式电能表的读数.参数:“220V”是指这个电能表应该在220伏的电路中使用;“10(20)A”是指这个电能表的标定电流为10安,额定最大电流为20安;“50Hz”是指这个电能表在50赫(兹)的交流电路中使用;“2500r/kW·h”是指接在这个电能表中的用电器,每消耗1千瓦时的电能,电能表上的转盘要转过2500转.【例1】物业工作人员来李明家收电费,他观察到李明家电能表的情况如图所示.然后从记录本上查出上月电能表的示数是811.6kW·h.若按0.5元/kW·h计费,李明家本月应缴电费元.李明家同时使用的用电器总功率不得超过W.【解析】由图中可以读出,电能表读数为931.6kW·h,结合上月的数值,本月共消耗电能W=931.6kW·h-811.6kW·h=120kW·h,应缴电费为120kW·h×0.5元/kW·h=60元;由图还可以看出,电能表允许通过的最大电流为5A,李明家同时使用的用电器总功率最大为P=IU=5A×220V=1100W.【答案】601100二、额定功率和实际功率额定电压:是指用电器正常工作时电压(铭牌上标出的电压);额定功率:是指用电器在额定电压下的功率(铭牌上标出的功率);实际电压:是指用电器实际工作时的电压;实际功率:是指用电器在实际电压下的功率.【例2】星期天,小明根据课本中有关“综合实践活动”的要求与提示,对家用电器进行相关观察和研究.他以一只电热水壶为观察、研究对象,有关记录如下表:(1)若不考虑温度对电热水壶中电热丝电阻的影响,求电热丝的电阻值.(2)在电热水壶烧水过程中,根据电能表表盘的转动情况,求2min 内电热水壶消耗的电能和电热水壶的功率.(3)将问题(2)的求解结果,与小明在活动中记录的有关数据进行比较,提出一个有待进一步研究的新问题.(注:只提出问题,不要求作说明或解答)【解析】 本题可利用电功率的计算公式结合欧姆定律来进行解答,在纯电阻电路中,电阻丝的阻值R=PU 2;电能表测量电能方法有两种,本题中未给出电能表的读数,故不能采用读数直接相减法,可利用所提供的参数“300r/kW ·h ”和电能表在2min 转过了“9r ”计算电热水壶消耗的电能;再利用P=tW 计算烧水壶的功率.计算出的电能和电功率“与小明在活动中记录的有关数据进行比较”,提出的新问题应与计算结果有关,只能是烧水壶的实际功率与额定功率的不同.解答过程中,应注意单位的统一和计算技巧,如在计算电功率时用J 和s 为单位,得到的结果就没有用kW ·h 和h 直接计算出来更容易比较.本题是对新课程“能在物理学习过程中发现一些问题”目标的落实.【答案】 (1)R=P U 2=()W V 10002202=48.4Ω. (2)W=⨯30091kW ·h =0.03kW ·h P=t W =0.03kW ·h h 301=0.9kW . (3)为什么计算的电功率小于(或“不等于”)电热水壶的额定功率?或计算的功率变小(或“计算的功率不等于热水壶额定功率”)的原因是什么?或计算的电功率变小(或“不等于热水壶的额定功率”)是由于热水壶不正常工作吗?(围绕计算的功率与额定功率所提出的问题,只要基本合理就可,其他毫不相干的问题错误)实际功率与额定功率的关系三、 电功和电功率的区别与联系及计算电功率考点在应用时,往往要与欧姆定律整合在一起出现.当电能全部转化为热能时,根据欧姆定律可推导出电功率的下列计算公式:P=IU=I 2R=R U 2.对于两个推导公式及用来求解电阻、电流或电压时的变形式,要注意上面的应用条件.的电路图.其中小灯泡L 标有“6V 3W ”字样.当开关S 扳到触点a 时,小灯泡正常发光;当开关S 扳向触点b 时,通过小灯泡的电流减少了0.2A .假定灯丝电阻及电源电压不变,求:(1)小灯泡L 的电阻值;(2)R 的电阻值;(3)开关S扳向触点b时,电阻R消耗的功率.【解析】本题解答思路如下:由小灯泡的额定电压和额定功率可求小灯泡的额定电流和电阻;电源电压等于小灯泡的额定电压;S扳向触点b时,小灯泡L与电阻R串联,由“通过小灯泡的电流减少了0.2A”,可求串联电路的电流,进一步可求串联电路的总电阻和R的阻值;利用电功率的计算式及变形式,可有多种方法求解R消耗的功率.【答案】(1)由P=IU,得L的额定电流0.5A,小灯泡L的电阻(2)当S扳到触点a时,由小灯泡正常发光,得电源电压U=6V,当S扳到触点b时,电路中的电流I=I额-0.2A=0.5A-0.2A=0.3A,电路总电阻R=R总-R L=20Ω-12Ω=8Ω.(3)方法1:U R=IR=0.3A×8Ω=2.4V,R消耗的功率P R=IU R=0.3A×2.4V=0.72W.方法2:R消耗的功率P R=I2R=(0.3A)2×8Ω=0.72W.方法3:U R=IR=0.3A×8Ω=2.4V,R消耗的功率P R=提分策略【趋势总览】从近三年的各地中考来看,对本部分的考查呈现如下趋势:1.电功和电功率是电学部分综合性最强的试题,可以囊括各种题型,但主要考查计算和实验.2.中考题内容主要是计算用电器的实际功率和额定功率、测量小灯泡的功率的实验、电能表的读数和测量功率、电热的计算等.3.近几年各省市中考题中,考查电功率的知识经常与生产、生活相联系,注重应用、安全意识的形成、科学探究能力的考查.2015年的中考命题方向预测:电功与电功率的概念、实际功率与额定功率的区分、电功率的实验探究【锦囊妙计】1.认识电能表(1)电能表铭牌的意义①“220V10A(20A)”中的“220V”是指这个电能表正常工作时的电压(额定电压)为220V;“10A(20A)”10A 是指这个电能表的标定电流,20A 是指允许短时间通过电能表的最大电流为20A;②“kW ·h ”表示电功的常用单位千瓦时(俗称度);③“3000r/(kW ·h)”是指接在这个电能表上的用电器每消耗1kW ·h 的电能,电能表上的转盘转了3000转;④“50Hz ”是指这个电能表应该接在频率为50赫兹的电路中使用.(2)用电能表测量电功率单独让某一用电器工作,利用电能表测量出一段时间t 内电能表转盘的转数n ,由电能表上的参数和转数n 计算出这段时间内消耗的电能W ,根据P=t W 计算出用电器的电功率. 2. 电功和电功率的计算(1)计算电功率的公式:定义式:P=tW ; 常用公式:P=UI ;导出公式:P=RU 2,P=I 2R (只在纯电阻电路中适用). (2)应用推导公式计算时要注意适用条件.如在应用W=RU 2t 和W=I 2Rt 计算电功以及应用Q=RU 2t 和Q=UIt 计算电热时,只适合在纯电阻电路中. (3)利用公式P=UI 计算电功率时,也要注意电流I 、电阻R 和电压U 的同一性和同时性,千万不要张冠李戴.(4)电功率问题可以应用分析法解题.从已知条件入手,首先对研究对象的状态及电路的变化作出准确判断,再根据给定的物理量,运用相应的公式或物理规律导出所求量.3. 安全用电注意事项及触电事故的正确处理(1)家庭电路的安装要符合安全用电的要求:有金属外壳的家用电器要用三孔插座和三脚插头;电灯开关要接在火线上;螺口灯泡的螺旋套要接在零线上等等.(2)不接触低压带电体,不靠近高压带电体.(3)要特别警惕本来绝缘的物体导了电,即不弄湿用电器;本来不带电的物体带了电,即不损坏绝缘皮.触电事故的处理原则:切断电源,注意自身安全.具体做法是:首先切断电源,不能切断电源时,用一根绝缘棒将电线挑开,尽快使触电者脱离电源;二是尽力抢救;三是发生电火灾时,务必在切断电源后,才能泼水救火.在整个救护过程中,必须随时注意自身保护,防止自己也触电.专项训练一、选择题1. (2014·江苏·模拟)如图是恩涛家里电热锅的工作原理图,电热锅有高、中、低三挡加热功率.现需选择低温挡加热,以下开关选择正确的是().A. 只合上S2B. S2合上,S1合到bC. S2合上,S1合到aD. S2断开,S1合到b2. (2014·江苏南京·模拟)灯泡L标有“2.5V”字样,它的电阻随它两端电压变化的关系图像如图甲所示.将该灯泡L和电阻R0接入电源电压恒为3V的电路中(如图乙),闭合开关S,灯泡L 恰好正常发光.下列说法中正确的是().甲乙A. 闭合开关S,灯泡L的电阻为8ΩB. 灯泡L的额定功率为0.625WC. 断开开关S,灯泡L的电阻为0ΩD. 闭合开关S,1s内电阻R0产生的热量为0.325J3. (2013·江苏常熟·模拟)下列做法中,符合安全用电要求的是().A. 用湿抹布擦抹电器B. 发现有人触电时,立即用手把人拉开C. 开关安装在电灯和火线之间D. 使用测电笔时,手要与笔尖金属体接触4. (2013·江苏南京白下·模拟)标有“6V1.5W”的小灯泡,通过它的电流随电压变化的关系如图所示.若把这样的两只灯泡串联接在8V的电源上,则此时每只灯泡的电阻及功率为().A. 24Ω0.67WB. 24Ω0.8WC. 20Ω0.96WD. 20Ω0.8W5. (2013·江苏高邮·模拟)如图所示,电源电压为6V且保持不变,滑动变阻器的最大阻值为20Ω,定值电阻R0为5Ω.闭合开关后,移动滑片,发现能使电流表(“0~0.6A”或“0~3A”)和电压表(“0~3V”或“0~15V”)的指针同时达到满刻度线.则R0的电功率与电流的关系图像可能是下图中的().二、填空题6.(2014·江苏扬州·模拟)如图甲的电路中,电源电压保持不变,闭合开关后,滑片P由b端滑到a 端,电压表示数U 与电流表示数I 的变化关系如图乙,当滑片P 置于b 端时,变阻器消耗的功率为 W .通过探究(如采用计算特殊值进行比较等方法)可以得出:当滑片P 由b 端滑到a 端的过程中,变阻器所消耗功率的变化规律是 (填“逐渐增大”“逐渐减小”或“先增大后减小”).甲乙7. (2014·湖北武汉·模拟)电能跟我们关系十分密切,生产和生活都离不开它.某物理学习小组进行综合实践社会活动,对小丽家的家庭用电的几个问题进行了探究.(1)如图所示是小丽房间里的一只照明台灯.它正常工作时的电流约是 A.正常工作 h 消耗1kW ·h 的电能.(2)小丽家的电子电能表上标有“220V 10(20)A ”和“2500imp/kW ·h ”的字样,这个电能表允许接入的用电器的最大功率是 W .小丽用手表记下在5min 内她家电能表的耗电指示灯闪烁了75次,则小丽家正在使用的用电器的总功率为 W .(3)下图是小丽家BC-65B 型电冰箱的铭牌,多数用电器都有类似的铭牌,从中可以查到这个用电器的一些技术参数.请你仔细阅读该铭牌,该电冰箱的压缩机一天正常工作的总时间是 h .8. (2013·江苏南京六合·模拟)如图甲所示,电源电压保持不变,小灯泡的额定电压为12V .闭合BC-65B 电冰箱额定电压 220V工作频率 50Hz额定功率 70W耗电量 0.63kW ·h/24h开关S后,当滑片P从最右端滑到最左端的过程中,小灯泡的I-U关系图像如图乙所示.则小灯泡的额定功率为W,电源电压为V,滑动变阻器的最大阻值为Ω.9. (2013·江苏南京六合·模拟)小王家中的电能表如图所示,从表盘信息可知,他家接入的用电器总功率不能超过W.当家里只有电磁炉工作时,电能表在1min内转90转,则电磁炉工作时的电功率W.10. (2013·江苏如皋·模拟)如图所示电路,电源电压保持不变,R为定值电阻.闭合开关S,调节滑动变阻器R',发现电流表示数从0.2A变为0.4A,电压表示数改变了2V.由此可判断在这一过程中滑动变阻器连入电路的阻值(填“变大”或“变小”),定值电阻R的阻值为.定值电阻R的电功率变化了W.三、实验与简答题11.(2013·江苏南京六合·模拟)在“探究影响电流热效应的因素”活动中,小明联想到生活中以下两种现象:现象1:电热器只有在通电时才发热.现象2:电炉是通过铜导线接入电路中的,通电时,电炉丝发热而铜导线几乎不发热.根据以上现象,小明猜想:影响电流热效应的因素可能有电阻大小、电流大小和通电时间. (1)现象1主要支持以上猜想中的因素是.(2)图中,通电时电阻丝产生的热量被液体吸收,液体的温度就会升高.我们可以通过比较(填“相等”或“不等”)质量的(填“同种”或“不同”)液体的多少来比较电阻丝发热量的多少.(3)实验时如将R1与R2(R1≠R2)串联接入电路中,这样设计主要是为了研究.四、计算题12. (2014·四川乐山·模拟)如图所示,电源电压恒定不变,R2的阻值为8Ω,小灯泡L上标有“6V 3W”字样,小灯泡电阻不随温度改变.若闭合S1、S2,断开S3,小灯泡刚好正常发光,此时电压表的示数为3V,那么:(1)小灯泡L的电阻为多大?(2)电源电压为多少?(3)若闭合S1、S3,断开S2,并移动滑动变阻器R的滑片,滑动变阻器接入电路的电阻为多大时,电路的总功率最大.这个最大的功率等于多少?13. (2013·江苏建湖·模拟)如图是小明设计的调光电路图,他将粗细均匀的电阻丝AB通过滑片P连入电路,小灯泡的额定电压为10V.闭合开关S后,滑片P从最左端A滑到最右端B的过程中,小灯泡的I-U关系图像(实线部分)如图所示.(电阻丝AB的阻值不随温度变化).求:(1)小灯泡的额定功率;(2)电源电压;(3)电阻丝AB的阻值;(4)当灯泡实际消耗的电功率为1.2W时,AB连入电路的阻值.参考答案与解析1. D2. B3. C4. D5. C6. 3先增大后减少7. (1)0.1140(2)2200360(3)98. 241299. 2200150010.变小101.211. (1)电流大小(2)相等相同升高的温度(3)电流产生的热量与电阻的是否有关12. (1)由欧姆定律得:(2)闭合S1、S2,断开S3,灯L和R1串联,此时灯正常发光.电源电压U=U L+U1=6V+3V=9V.(3)闭合S1、S3,断开S2,灯L、R2和滑动变阻器R串联当R=0Ω时,电路的总功率最小.13. (1)根据题意可知,P滑至B点时,灯正常发光,由图像可知:U灯额=10V,I灯额=0.4A,P灯额=U灯额I灯额=10V×0.4A=4W.(2)P滑至B点时,当U电=U灯额=10V.(3)当P滑至A点时滑动变阻器与电灯串联,由图像可知小灯泡两端电压为U=2V,电流I=0.2A,U滑=10V-2V=8V,I滑=0.2A,(4)由图像可知:U灯=4V,I灯=0.3A,。
最新初中物理电功率易错题精选(word)
最新初中物理电功率易错题精选（word）一、电功率选择题1．两定值电阻R1=10Ω，R2=5Ω，现将R1、R2接入如图所示的电路，电源电压为3V，当开关S闭合时，下列分析正确的是（）A. R1、R2电流之比为1：2B. R1、R2两端的电压之比为2：1C. R1、R2消耗的电功率之比为1：2D. 电路消耗总的电功率等于2.7W【答案】B【解析】【解答】解：由电路图可知，R1与R2串联，因串联电路中各处的电流相等，所以，R1、R2电流之比为1：1，故A错误；由I= 可得，R1、R2两端的电压之比：= = = = ，故B正确；由P=UI可得，R1、R2消耗的电功率之比：= = = ，故C错误；因串联电路中总电阻等于各分电阻之和，所以，电路消耗的总功率：P总= = =0.6W，故D错误．故选B．【分析】由电路图可知，R1与R2串联，根据串联电路的电流特点可知通过两电阻的电流关系，根据欧姆定律求出两电阻两端的电压之比，根据P=UI求出两电阻消耗的电功率之比，根据电阻的串联和P=UI= 求出电路消耗总的电功率．2．如图所示的电路中，电源电压保持不变，当开关S闭合时，灯L正常发光，如果将滑动变阻器的滑片P向右滑动，下列说法正确的是（）A. 电压表示数变小，灯L变亮B. 电压表示数变小，灯L变暗C. 电压表示数变大，灯L变亮D. 电压表示数变大，灯L变暗【答案】D【解析】【解答】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流，将滑动变阻器的滑片P向右滑动时，接入电路中的电阻变大，电路中的总电阻变大，由可知，电路中的电流变小，由可知，灯泡两端的电压变小，因灯泡的亮暗取决于实际功率的大小，所以，由可知，灯泡的实际功率变小，灯泡L变暗，AC不符合题意；因串联电路中总电压等于各分电压之和，所以，滑动变阻器R两端的电压变大，即电压表的示数变大，B不符合题意、D符合题意。
故答案为：D。
最新 电功率易错大盘点(word)
最新电功率易错大盘点（word）一、电功率选择题1．用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。
图5是检测植物叶片含水量的电路，电源电压不变。
将湿敏电阻R附着在叶片上，当叶片含水量升高时（）A. 电流表示数增大B. 电压表示数减小C. 电路总电阻减小D. 电路总功率增大【答案】 B【解析】【解答】由图5知，电路是由湿敏电阻R和定值电阻R0串联构成的，电压表测R0两端的电压，当叶片含水量升高时，湿敏电阻的阻值增大，根据R总=R0+R得电路总电阻增大，又由且U不变，得电路中电流减小，即电流表的示数减小；由U=IR0得R0两端的电压减小，即电压表的示数减小；而由知电路总功率减小。
故答案为：B。
【分析】结合题意，理清元件的连接方式及电表的测量对象，将湿敏电阻R附着在叶片上，根据“湿敏电阻的阻值会随含水量的升高而增大”可知湿敏电阻的阻值变化，根据电阻的串联可知电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化，利用P=UI判断电路总功率的变化情况.2．将标有“6V 3W”和“6V 2W”的甲、乙两只小灯泡串联起来，接在电压为6V的电源两端，接通电路后，以下说法正确的是（）A. 两只小灯泡都不能正常工作，甲灯比乙灯亮B. 两只小灯泡都能正常发光C. 通过乙灯的电流较大，所以乙灯较亮D. 两只小灯泡的总功率小于2W【答案】 D【解析】【解答】甲灯的电阻R1==12Ω，乙灯的电阻R2==18Ω，甲灯的实际功率P甲=I2R1，乙灯的实际功率P乙=I2R2，因为R1＜R2，所以P甲＜P乙，所以乙灯亮，两灯串联后电流相同，但两端的电压都小于额定电压，所以都不能正常工作，故ABC错误，两灯消耗的总功率P总==1.2W＜2W，故D正确．故选D．3．如图所示的电路，闭合开关后，当滑片P向右移动时，下列说法正确的是（）A. 灯泡L变暗B. 电压表示数变小C. 电流表A1示数变大D. 整个电路消耗的总功率变小【答案】D【解析】【解答】由电路图可知，灯泡L与滑动变阻器R并联，电压表V测电源的电压，电流表A1测干路电流，电流表A2测L支路的电流。
最新 电功率易错大盘点1
最新电功率易错大盘点1一、电功率选择题1．将A、B两个灯泡，按图一、图二两种方式连接，已知R A=4Ω、R B=6Ω，电源电压相同，下面分析正确的是（）A. 图一中A灯比B灯亮B. 图二中A灯比B灯亮C. 图一中A灯比图二中A灯亮D. 图一中的总功率比图二中的总功率要大【答案】B【解析】【解答】A．图一中，两灯泡串联，串联电路中各处的电流相等，A灯泡的电阻较小，由可知，A灯泡的实际功率较小，即A灯比B灯暗，A不符合题意；B．图二中，两灯泡并联，并联电路中各支路两端的电压相等，根据可知，A灯泡的电阻较小，其实际功率较大，A灯比B灯亮，B符合题意；C．由于图一中两灯串联，A灯泡两端的电压小于电源电压，图二中两灯并联，A灯泡两端的电压等于电源的电压，根据可知，图一中A灯泡的实际功率较小，灯泡较暗，即图一中A灯比图二中A灯暗，C不符合题意；D．因串联电路中总电阻大于任何一个分电阻，并联电路中总电阻小于任何一个分电阻，即图一中的总电阻大于图二中的总电阻；由可知，图一中的总功率比图二中的总功率要小，D不符合题意。
故答案为：B。
【分析】根据P=UI=I2R=比较两灯泡的实际功率关系，实际功率大的灯泡较亮.2．现有一个电压不变的电源，两个定值电R1、R2．先将这两个电阻以某种形式连接到电源上，R1消耗功率为P0；再将它们以另一种形式连接到该电源上，R1消耗功率为9P0．两种连接形式中均有电流通过R2，则先后两种连接形式中（）A. 两端的电压比为1：2B. 两端的电压比为1：3C. 消耗的功率比为1：9D. 消耗的功率比为2：9【答案】 B【解析】【解答】（1）将这两个电阻以某种形式连接到电源上，R1消耗功率为：P0= --------------①另一种形式连接到该电源上R1消耗功率为：9P0= --------------②由①②可得：=9× ，解得R1两端的电压比为：U1：U1′=1：3，A不符合题意、B符合题意；⑵因为R1、R2接到同一电源上，且第2次R1两端的电压更大，所以，第一种以串联方式连接；第2次以并联方式连接，如下图：则由并联电路的特点和前面的解答可得，电源电压U=U1′=3U1；因为串联电路两端电压等于各部分电压之和，所以，串联时，R2两端的电压U2=U-U1=3U1-U1=2U1，并联时，R2两端的电压U2′=U=3U1；则第一种连接时，R2消耗的功率：P2= ；第二种连接时，R2消耗的功率：P2′= ；则 = =（）2=（）2= ，C、D不符合题意。
最新电功率易错题集锦-名师教育经典
最新电功率易错题集锦-名师教育经典一、电功率选择题1．如图甲所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为30Ω，电压表的量程为0～15V．电压表的示数与滑动变阻器R2的关系如图乙所示。
则下列结果正确的是（）A. 电源电压为20VB. R1的阻值为5ΩC. 为了保证电压表不被烧坏，滑动变阻器的阻值变化范围为4～30ΩD. 开关S闭合后电路消耗的最小功率为14.4W【答案】 D【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R1两端的电压。
（1）由图乙可知，当R2＝10Ω时U1＝12V，当R2′＝20Ω时U1′＝8V，因串联电路中各处的电流相等，所以，电路中的电流分别为：I＝＝，I′＝＝，因串联电路中总电压等于各分电压之和，且电源电压保持不变，所以，电源的电压：U＝I（R1+R2）＝I′（R1+R2′），即（R1+10Ω）＝（R1+20Ω），解得：R1＝10Ω，B不符合题意；电源的电压U＝I（R1+R2）＝ ×（10Ω+10Ω）＝24V，A不符合题意；（2）当电压表的示数U1″＝15V时，电路中的电流最大，滑动变阻器接入电路中的电阻最小，此时电路中的电流：I大＝＝＝1.5A，此时滑动变阻器两端的电压：U2小＝U﹣U1″＝24V﹣15V＝9V，则滑动变阻器接入电路中的最小阻值：R2小＝＝＝6Ω，当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最小，所以，滑动变阻器接入电路中的阻值范围为6Ω～30Ω，C不符合题意；（3）当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电路消耗的功率最小，则P小＝＝＝14.4W，D符合题意。
故答案为：D。
【分析】由图乙可知，当R2的阻值为10Ω和20Ω时电压表的示数，根据串联电路的电流特点和欧姆定律表示出电路中的电流，根据串联电路的电压特点和欧姆定律表示出电源的电压，利用电源的电压不变得出等式即可求出R1的阻值，进一步求出电源的电压.当电压表的示数最大时，电路中的电流最大，滑动变阻器接入电路中的电阻最小，根据串联电路的电流特点和欧姆定律求出电路中的最大电流，根据串联电路的电压特点求出此时滑动变阻器两端的电压，利用欧姆定律求出滑动变阻器接入电路中的最小阻值；当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最小，据此得出滑动变阻器接入电路中的阻值范围.当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电路消耗的功率最小，根据电阻的串联和P=UI=求出电路的最小功率.2．下列估测值最接近生活实际的是（）A. 人骑自行车的平均速度约为0.5m/sB. 中学生的质量约为200kgC. 初中物理课本的宽度约为18cmD. 日光灯正常工作的电功率约为1000W【答案】 C【解析】【解答】解：A、人步行的速度在1.1m/s左右，骑自行车的速度在5m/s左右，A 不符合实际；B、中学生的质量在50kg左右，B不符合实际；C、初中物理课本的宽度约为18cm，C符合实际；D、日光灯正常工作的电功率在40W左右，D不符合实际。
《电功率难点易错点剖析》
电功率难点易错点剖析1.W=Pt或W=UIt对易错点解析1：W=Pt公式中注意单位的一致性。
W（J）=P（W）t（s），W（kW·h）=P（kW）t（h）；电功国际制单位：焦耳（J）；常用单位：kW·h（度）单位换算关系：1kW·h=3.6×106J对易错点解析2：这两个公式可以计算所有电路中的电功（电能）；对易错点解析3：功的大小由功率和时间共同决定，不能说功率越大做功越多，也不能认为时间越短做功越少。
2.纯电阻电路：W＝Pt、W＝UIt、W＝U2t/R、W＝I2Rt均适用、无差别非纯电阻电路：a.求总电功用W＝Pt、W＝UIt；b.计算电路中电热用：Q＝I2Rt；对易错点解析1：纯电阻电路中电能全部转化为内能，利用这两个公式计算的电热和电功相等，即Q=W；对易错点解析2：非纯电阻电路中电能转化为内能和其它形式的能，这两个公式计算的只是电功中的一部分即：电热，此时Q＜W。
1.测量电功的仪表：电能表2.电能表的单位：kW·h（度）3.电能表读数：电能表的最后一位是小数；一段时间内消耗的电能等于电能表后来的示数减去原来的示数。
4.电能表上一些重要参数：“220V 50Hz”表示：电能表正常工作电压是220V，正常工作电流的频率是50Hz。
1“5（10）A”表示：持续工作的最大电流5A，短时间可通过电流5A～10A；“1200r/ kW·h”表示：每消耗1kW·h电能，电能表转盘转动1200转。
“3200imp/ kW·h”表示：每消耗1kW·h电能，电能表指示灯闪烁3200次。
易错1.认为ΔP=ΔU•ΔI1.如果加在某定值电阻两端的电压从8V升高到10V，通过该电阻的电流变化了0.2A，则该电阻的电功率变化了（）A.0.4WB.2.8WC.3.2WD.3.6W【错解】ΔU=2V，ΔI=0.2A，所以ΔP=ΔU•ΔI=0.4W。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
最新电功率易错大盘点一、电功率选择题1．如图所示是加热器的电路图，设电源电压保持不变，R1、R2均为发热电阻丝，通过开关通断组合，可得到不同加热档位。
该加热器最大电功率为12W，只闭合开关S1时，加热器的电功率是8W。
则下列判断正确的是（）A. 该加热器只有两个加热档位B. 加热器两个发热电阻丝的阻值之比R1∶R2=1∶3C. 加热器功率最大时，R1与R2的电流之比为2∶1D. 该加热器的最小电功率是8W【答案】 C【解析】【解答】A．由电路图知道，R1与R2并联连接，且均有一个开关单独控制，这样电加热器能有三个加热档位，即R1单独工作、R2单独工作、R1和R2同时工作，A不符合题意；B．由电路图知道，开关S1、S2均闭合时，R1与R2并联，由于并联电路中总功率等于各用电器功率之和，所以，R2的发热功率是：P2 =P-P1 =12W-8W=4W，又因为并联电路中各支路两端的电压相等，所以，由知道，两个发热电阻的阻值之比是：；B不符合题意；C．由于并联电路两端的电压相等，根据P=UI知道，加热器功率最大时，R1与R2的电流之比是：，C符合题意；D．由于P1=8W，P2=4W，所以，当只有R2工作时，该加热器的电功率最小，即最小电功率是4W，D不符合题意。
故答案为：C【分析】结合电路图，理清开关处于不同状态时元件的连接方式，根据并联电路的特点和求出两个发热电阻的阻值之比；根据P=UI可得电流之比；根据R1的发热功率和R2的发热功率判断得出最小电功率.2．电子驱蚊器利用变频声波直接刺激蚊虫中枢神经，使其非常痛苦，食欲不振，繁殖力下降，无法在此环境生存，从而达到驱蚊的目的其部分参数见表格，取g=10N/kg关于驱蚊器下列说法错误的是（）A. 驱蚊器的重力为0.6NB. 驱蚊器发出的声音能被正常人听到C. 驱蚊器刺激蚊虫中枢神经利用的是超声波D. 驱蚊器工作10h消耗电能为0.02kW•h 【答案】B【解析】【解答】A、驱蚊器的重力，G＝mg＝0.06kg×10N/kg＝0.6N，A不符合题意；B、人的听觉范围20～20000Hz；22kHz～55kHz超出了人的听觉范围，故驱蚊器发出的声音不能被正常人听到，B符合题意；C、22kHz～55kHz超出了人的听觉范围，故驱蚊器刺激蚊虫中枢神经利用的是超声波，C 不符合题意；D、蚊器工作10h消耗电能为W＝Pt＝0.002kW×10h＝0.2kW•h，D不符合题意。
故答案为：B。
【分析】利用物体质量计算重力的大小，人耳的听声范围是20～20000Hz，超声波的频率超过20000Hz，利用功率和时间计算消耗的电能.3．如图所示，电源电压保持12V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值R=48Ω，闭合开关，若不考虑灯丝电阻随温度的变化，下列说法正确的是（）A. 要使电压表的示数增大1V，小灯泡L两端的电压就会减小1VB. 小灯泡L的最小实际电功率为0.6WC. 当滑片P移到变阻器的中点时，小灯泡L正常发光D. 当滑片P移到最右端时，通电10s滑动变阻器消耗的电能是19.2J【答案】D【解析】【解答】由电路图可知，闭合开关后，滑动变阻器R与灯泡L串联，电压表测灯泡L两端的电压。
（1）由电压表测灯泡L两端的电压可知，电压表的示数增大1V，小灯泡L两端的电压就会增大1V，A不符合题意；（2）由P＝UI＝可得，灯泡的电阻：＝12Ω，当滑片P移到最右端时，接入电路中的电阻最大，电路中的电流最小，小灯泡的实际功率最小，因串联电路中总电阻等于各分电阻之和，所以，电路中的最小电流：I＝＝0.2A，则小灯泡L的最小实际电功率：P L小＝I2R L＝（0.2A）2×12Ω＝0.48W，B不符合题意；通电10s滑动变阻器消耗的电能：W R ＝I2Rt＝（0.2A）2×48Ω×10s＝19.2J，D符合题意；（3）当滑片P移到变阻器的中点时，电路中的电流：I′＝ A，此时灯泡的实际功率：P L′＝（I′）2R L＝（ A）2×12Ω≈1.33W＜3W，所以，此时灯泡不能正常发光，C不符合题意。
故答案为：D。
【分析】闭合开关后，滑动变阻器R与灯泡L串联，电压表测灯泡L两端的电压.（1）电压表示数的变化和灯泡两端的电压变化相同；（2）根据P=UI=求出灯泡的电阻，当滑片P移到最右端时，接入电路中的电阻最大，电路中的电流最小，小灯泡的实际功率最小，根据电阻的串联和欧姆定律求出电路中的最小电流，利用P=I2R求出小灯泡L的最小实际电功率，再利用W=UIt=I2Rt求出通电10s滑动变阻器消耗的电能；（3）当滑片P移到变阻器的中点时，根据电阻的串联和欧姆定律求出电路中的电流，利用P=I2R求出小灯泡L的实际功率，然后与灯泡的额定功率相比较确定是否正常发光.4．小明对教室中一些物理量的估测，合理的是（）A. 黑板擦受到的重力约为100NB. 课桌的高度约为80cmC. 教室内一盏日光灯的功率约为1000WD. 教室内感觉比较舒适的温度约为37℃【答案】 B【解析】【解答】解：A、黑板擦受到的重力约为1N，所以A不符合实际情况；B、课桌的高度约为80cm，所以B符合实际情况；C、教室内日光灯正常发光时的电流在0.2A左右，额定功率大约为P=UI=220V×0.2A=44W 左右．所以C不符合实际情况；D、人体正常体温在37℃左右，感觉舒适的温度在23℃左右，所以D不符合实际情况．故选B．【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．估测是一种科学的近似计算，它不仅是一种常用的解题方法和思维方法，而且是一种重要的科学研究方法，在生产和生活中也有着重要作用．5．图示电路中，电源为恒流源，能始终提供大小恒定的电流，R0为定值电阻，移动滑动变阻器R的滑片，则下列表示电压表示数U、电路总功率P随电流表示数I变化的关系图线中，可能正确的是（）A. B. C.D.【答案】 C【解析】【解答】解：由图R0与R并联，电压表测电源电压，电流表测R支路的电流．若电源提供的电流恒定为I总，AB、根据并联电路特点可知：U=U0=I0R0=（I总﹣I）R0=﹣IR0+I总R0，其中I总、R0为定值，由U=﹣R0I+I总R0，可知U与I的图象为一次函数，且﹣R0＜0，故AB错误；CD、由电功率的计算公式：电路消耗总功率：P=UI总=（I总﹣I）R0×I总=﹣I总R0I+I总2R0，其中I总、R0为定值，由P=﹣I总R0I+I总2R0，可知P与I的图象为一次函数，﹣I总R0＜0，且I不能为0，P不会为0，故C正确，D错误．故选C．【分析】由图R0与R并联，电压表测电源电压，电流表测R支路的电流．电源提供电流一定，根据并联电路特点分别表示出U与I和P与I的表达式，分析判断即可6．小龙家上月初电能表示数为，电能表的部分参数及上月末的示数如图所示，表盘上“3200imp/（kW•h）”表示每消耗1kW•h的电能，指示灯闪烁3200次，下列选项正确的是（）A. 小龙家上月消耗的电能为680kW•hB. 小龙家同时使用的用电器总功率不可超过2200WC. 指示灯闪烁的次数越多，电能表所在电路接入的用电器总功率越大D. 断开其它用电器，只让阻值是100Ω的电热棒单独工作3min，指示灯闪烁64次，此时小龙家的实际电压是200V【答案】D【解析】【解答】解：A、电能表的读数时，最后一位是小数，单位kW•h，小龙家上月消耗的电能为772.3kW•h ﹣704.3kW•h=68kW•h，故A错；B、小龙家同时使用的用电器最大总功率P=UI=220V×20A=4400W，故B错；C、电能表指示灯闪烁的快慢反映了做功的快慢，而指示灯闪烁的次数多表示，电能表所在电路消耗的电能多，总功率不一定大，故C错；D、电能表上的指示灯闪烁了64次消耗的电能：W= kW•h=0.02kW•h；电热棒的电功率：P= = =0.4kW=400W．由P= 得实际电压：U= = =200V，故D正确．故选D．【分析】（1）电能表的读数方法：①月末的减去月初的示数；②最后一位是小数；③单位kW•h；求出本月消耗的电能；（2）10（20）A，10A是指电能表的标定电流，20A是指电能表平时工作允许通过的最大电流，利用P=UI求小龙家同时使用的用电器最大总功率；（3）电能表指示灯闪烁的快慢反映了做功的快慢；（4）3200imp/（kW•h）表示每消耗1kW•h的电能，指示灯闪烁3200次，从而可求闪烁64次消耗的电能；根据公式P= 求出电热棒的电功率，再利用P= 求实际电压．7．如图所示是“探究电流通过导体时产生热量的多少与什么因素有关”的实验装置，两个透明容器中密闭这等量的空气，R1=R2=R3，当开关S闭合后，下列说法正确的是（）A. 该实验装置是探究电流通过电阻时产生的热量与电阻大小的关系B. 通过电阻R1和R2的电流相等C. 通电一段时间后，右边U形管内液面的高度差比左边小D. 该实验装置是利用U形管中液体的热胀冷缩来反映电阻放出热量的多少的【答案】C【解析】【解答】解：A、装置中R2、R3并联后再与R1串联，通过R1的电流I1=I2+I3，而I2=I3，所以右边容器中通过R3的电流I3是左侧通过R1电流的一半，即是研究电流产生的热量与电流的关系，故A错误；B、由图知，通过R1的电流I1=I2+I3，而I2=I3，所以通过电阻R1和R2的电流不相等，故B 错；C、左右两容器中的电阻相同，而通过电阻R1的电流大于R2的电流，通电时间相同，由Q=I2Rt可知，左边容器中的电阻产生的热量多，左边U形管内液面的高度差比右边U形管内液面的高度差大，故C正确；D、电流产生的热量不能用眼睛直接观察，对密封容器中空气加热，引起U型管中液面变化，通过液面高度差的变化来反映，是利用容器内气体的热胀冷缩来反映电阻放出热量的多少，故D错误．故选C．【分析】A、电流产生的热量跟电流大小、电阻大小、通电时间有关，在通电时间和电阻相同时，是探究电流产生热量跟电流的关系；B、根据串、并联电路的电流大小关系分析判断C、通电时间相同、电阻相同，通过的电流不同，利用焦耳定律Q放=I2Rt分析判断；D、电流通过导体产生热量的多少不能直接观察，但气体温度的变化可以通过U型管中液面高度差的变化来反映，体现的是转换思想．8．下列数据中最接近生活实际的是（）A. 人的正常体温约为39℃B. 无线电波在空气中的传播速度约为340m/sC. 甲型H1N1流感病毒的长度约为1cmD. 电冰箱的额定功率约为100W【答案】 D【解析】【解答】A、人的正常体温为37℃，变化很小，故A不符合实际；B、无线电波在真空中的传播速度最大，为3×108m/s，在空气中的传播速度略小一些，接近3×108m/s，故B不符合实际；C、甲型HINI流感病毒的长度很小，约为10﹣40nm，故C不符合实际；D、电冰箱的额定功率约为100W左右，故D符合实际．故选D．【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．9．如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关S由闭合到断开，电路中（）A. L1变亮，电压表示数变小B. L1变暗，电流表示数变大C. L2亮起来，电压表示数变大D. L2亮起来，电流表示数变小【答案】 D【解析】【解答】解：开关S闭合时，电路为灯泡L1的简单电路，电压表测电源的电压，电流表测电路中的电流；当开关S断开时，灯泡L1和L2串联，灯泡L2亮起来，电压表测灯泡L1两端的电压，电流表测电路中的电流；因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻变大，由I= 可知，电路中的电流变小，即电流表的示数变小，D符合题意；由U=IR可知，灯泡L1两端的电压变小，即电压表的示数变小，C不符合题意；因P=UI，且灯泡的亮暗取决于实际功率的大小，所以，灯泡L1的实际功率变小，灯泡L1变暗，A、B不符合题意。
