基于PTN的城域传输网组网
全业务技术培训_PTN组网_PON组网的介绍
适用范围： 本场景适用于部分无PTN 网络覆盖区域，可提供 2M-100M带宽
承载方式： 业务接入部分采用SDH、 PTN网络联合承载， SDH采用TDM承载方式， PTN采用IP承载方式， 跨县市部分采用PTN网络 IP方式承载
优点与局限： 本场景业务配置难度适 中，成本低，但无监控， 安全性较低
同区点对多点专线业务接入场景二
客户总点就近基站
光缆
PTN设备
客户总点
双绞线
PTN设备
用户交换机
县市中心机房1
PTN设备
PTN城域传送网
县市中心机房N
PTN设备
SDH设备
2M
双绞线
协议转换器
交换机
SDH设备
2M
双绞线
协议转换器
交换机
SDH城域传送网
PTN城域传送网
SDH城域传送网
PTN城域传送网
就近基站1-1
全业务技术培训 PTN/PON组网介绍
中国移动通信集团湖北有限公司孝感分公司 2014年3月
PTN专线组网实现方式
E-Line：点对点业务 E-Tree：点对多点业务 E-Lan：多点对多点业务
2
业务实现方式（点对点业务E-Line）
应用场景举例: 银行A与银行B需要开 通 Eth专线，用于传送 跨行安全认证和交易信 息，用户希望独占用户 侧端口，专线业务需要 与其他专线业务隔离。
金源写字楼基站
PTN
兴隆大厦8楼机房---客户端Z
FE（20M） FE（20M）
交换机
客户需求: 1）点对点专线业务 2）客户节点采用双路由 保护
设备组网说明: 客户侧机房各新增一台 PTN 620设备 组网结构见左图
OTN和PTN组网模式

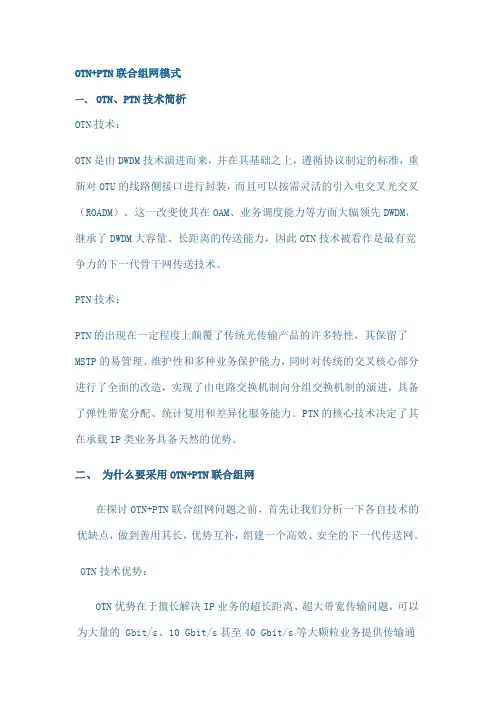

OTN+PTN联合组网模式一、OTN、PTN技术简析OTN技术：OTN是由DWDM技术演进而来，并在其基础之上，遵循协议制定的标准，重新对OTU的线路侧接口进行封装，而且可以按需灵活的引入电交叉光交叉（ROADM）。
这一改变使其在OAM、业务调度能力等方面大幅领先DWDM，继承了DWDM大容量、长距离的传送能力，因此OTN技术被看作是最有竞争力的下一代骨干网传送技术。
PTN技术：PTN的出现在一定程度上颠覆了传统光传输产品的许多特性，其保留了MSTP的易管理、维护性和多种业务保护能力，同时对传统的交叉核心部分进行了全面的改造，实现了由电路交换机制向分组交换机制的演进，具备了弹性带宽分配、统计复用和差异化服务能力。
PTN的核心技术决定了其在承载IP类业务具备天然的优势。
二、为什么要采用OTN+PTN联合组网在探讨OTN+PTN联合组网问题之前，首先让我们分析一下各自技术的优缺点，做到善用其长，优势互补，组建一个高效、安全的下一代传送网。
OTN技术优势：OTN优势在于擅长解决IP业务的超长距离、超大带宽传输问题，可以为大量的 Gbit/s、10 Gbit/s甚至40 Gbit/s等大颗粒业务提供传输通道，这是PTN难以达到的。
但是OTN的带宽分配也是刚性的，带宽利用率不高，难以对较小颗粒业务进行处理。
PTN技术优势：PTN技术的妙处在于完美的结合了数据技术与传输技术，来自数据方面的大容量分组交换/标签交换技术，QoS技术，来自传送的OAM管理，50ms保护和同步，可以使运营商的基础网络设施获得最大的技术优势，增强未来快速部署新应用的灵活性和降低成本。
.PTN的优势体现在小颗粒IP业务的灵活接入、业务的汇聚收敛上，而并不擅长对大量的大颗粒业务的传送。
无论是从业务的长距传输，还是未来IP类业务的迅猛增长角度来考虑，采用OTN+PTN联合组网模式均显得非常必要。
考虑到联合组网模式的诸多优势，除了在没有OTN或者短期内OTN无法覆盖至骨干核心点的地区，均建议采用联合组网的方式进行城域本地网的建设。
光纤通信_实验6实验报告 PTN典型网络组网搭建
课程名称：光纤通信实验名称：实验6 PTN典型网络组网搭建姓名：班级：学号：实验时间：指导教师：得分：1. 实验说明（一）实验目的1.了解仿真软件的基本功能，掌握网络规划和场景搭建的操作。
2.学习PTN分组传送网的设备组网搭建过程。
（二）实验内容在仿真软件中，从零开始新建一个PTN网络结构，并完成机房部署设备布置和连线等，搭建一个PTN的典型网络。
2、实验步骤请准备，按照如下步骤开始实验。
第一步：新建工程打开软件，进入【网络规划与设计】板块，点击右上角的“新建”按钮，开始新建一个空白工程。
第二步：编辑绘制拓扑图1.首先放置三个机房到主拓扑图区域。
展开左侧栏的机房，选中“机房”，然后移动鼠标在空白处单击，会在鼠标指针出放置一个机房，最终放置如下三个机房：2.然后展开“传输与接入”菜单，选择PTN，放置到机房中。
按Esc或者鼠标右键可以取消选择状态，注意设备必须放置在机房框内，按照如下图放置PTN设备：3.展开“辅助”选中里面的线，在两个设备之间点击可以进行连线。
如果要删除设备或者连线，选中之后按Delete键即可删除。
按照下图所示进行连线：4.绘制完成后点击右上角的“应用”按钮，会要求输入此工程名，可自定义属于名称“PTN网络搭建”，点击“新建”即可。
第三步：布置网络实景图1.然后切换到【场景搭建】板块，新建的网络拓扑在第一次进入该板块时会弹出如下窗口，用来设置首页的场景背景图，这里可自由选择一张打开即可；2.在场景图中右键放置三个机房到场景图中，然后会弹出窗口来选择该机房的模板。
通常根据机房定位来选择对应的模板背景，将机房1选择为“市中心机房”，机房2和机房3选择为“区域汇聚机房”；3.放置好机房后场景图上可以看到三个气泡标识，标识这图中这三个位置放置了机房。
第四步：设备布置和连线1.点击右上角“机房分布图”，进入实际地图界面，在地图上可以右键放置机房，表示机房在实际地图中的地理位置；2.双击地图上的机房气泡。

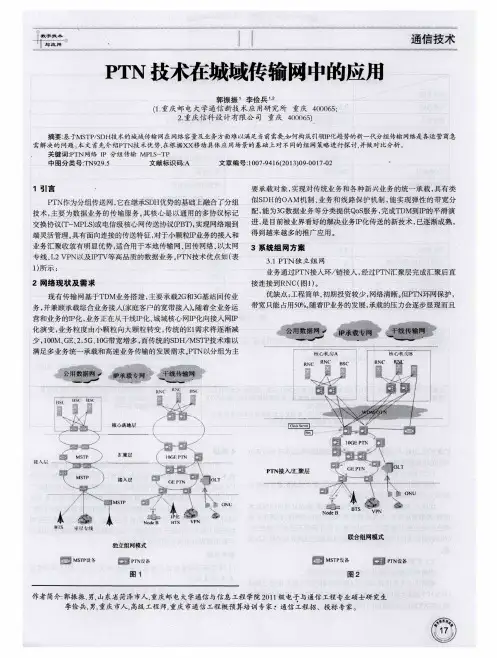

PTN技术在城域传输网中的应用
通信 技 术
表 １ 技 术 体 制 比选 情况 表
— 、
＼
技 术类 别
＼
技 术体 制 ຫໍສະໝຸດ 、、＼ Ｍ ｒ ＇ Ｔ Ｎ（ 以 ＭＰ Ｌ Ｓ － Ｔ Ｐ为例 ）
交 换 内核 转 发 方式 Ｑｏ ｓ 控 制
电路 交换 ＭＡＣ地 址 转 发 一般 端 到端 Ｑ ｏ ｓ 保障， 无业务 分类
优缺点 ： 工程简单 、 初期投资较少 ， 网络清晰。 ｛ Ｉ ￣ ｔ Ｐ Ｔ Ｎ环网保护 ， 带宽只能 占用５ ０ ％。 随着Ｉ Ｐ 业务的发展， 承载的压力会逐步显现而且
化演变 ， 业务粒度 由小颗粒 向大颗粒转变 ， 传统 的Ｅ ｌ 需求将逐渐减
少， １ ０ ０ Ｍ、 Ｇ Ｅ 、 ２ ． ５ Ｇ、 １ ０ Ｇ 带宽增多 ， 而传统的Ｓ Ｄ Ｈ／ ＭＳ Ｔ Ｐ 技 术难 以
１引 言
・
要承载对象 ， 实现对传统业务和各种新兴业务的统一承载 ， 具有类
ＤＨ的ＯＡＭ机制 、 业务和线路保护机 制 ， 能实现 弹性 的带宽分 Ｐ Ｔ Ｎ作 为分 组 传 送 网 ， 它在继７ ￣Ｓ Ｄ Ｈ优 势 的基 础 上 融合 了分 组 似Ｓ 能为３ Ｇ 数据业务等分 类提供Ｑ ｏ Ｓ ￣ ｌ ｆ ． 务， 完成Ｔ Ｄ Ｍ到Ｉ Ｐ 的平滑演 技术 ， 主要为数据业务的传 输服务 。 其核心是以通用的多协议 标记 配 ， 交换 协议（ Ｔ — ＭＰ Ｌ ｓ ） 或电信级核心网传送协议（ Ｐ Ｂ Ｔ） ， 实现 网络端到
澎
骖
满足多业务统一承载和高速业务传输的发展需求 。 Ｐ Ｔ Ｎ以分组为主
～
ｌｌ
公 用 散 摄 ！
．
＿ ，
ｌ Ｐ 承 羧 ＿ 网 一 ，
传输网络安全组网原则及典型案例分析
BSC RNC BRAS SR TG
MSC/TMSC MGW SDXC
WDM/OTN
SGSN/GGSN
WDM/OTN
Router
PTN
SR CR
汇聚层
核心层
-2-
WDM、OTN安全组网原则
WDM、OTN保护与分担原则
1、城域传送网波分系统建设应合理分配波道使用，预留不同业务颗粒的维护波道 2、城域传送网应优选光通道1+1保护方式进行IP over WDM技术组网，在实际应用时，必 须选择两条不同物理路由的光缆（包括进局段），避免组成1+1保护的两条光通道出现
5
典型故障案例分析
-6-
PTN安全组网原则
PTN组网原则
一、核心层： 1、核心层采用WDM（OTN）/光纤+PTN设备组网，其中GE以下颗粒的IP电路通过核心层PTN网 络承载，核心层PTN宜采用10GE设备组建环形网络； 2、核心层环网节点数量2-4个，也可采用MESH组网，下挂汇聚环不超过6个； 二、汇聚层： １、汇聚层主要采用10GE的PTN组建环形网络，可采用WDM（OTN）+PTN方案解决IP化电路收 敛和大颗粒业务承载，环网节点数量宜为3～6个；市到县汇聚层区域内每个PTN汇聚环采用 双节点方式或经WDM（OTN）网络上联至两个核心节点 2、汇聚层下挂接入环不超过8个 三、接入层： 1、接入层网络主要采用GE的PTN设备组建环网，环路节点数一般为4～6个，密集城区业务 量较大的区域可组建10GE环路，环路节点数一般为6～8个节点
RNC
TM
TM
2、网络侧保护主要提供1+1/1：1端到端Tunnel保护、1： 1端到端PW冗余保护以及环网保护。3G初期，建议采用 LSP 1+1或1:1路径保护方式，3G中后期/LTE，随着基站 数目增多，以及PTN环网保护标准完善，建议采用环网 保护方式 3、PTN核心落地层节点（TM）与RNC之间采用以太网LAG 保护方式；一个区域内的基站应采用“插花方式”分担 到不同的TM上；TM与汇聚层对接PTN之间必须做好保护； PTN与传统MSTP设备间采用1+1/1:1 LMSP保护 4、加强专业间的沟通，确保电路端到端的分担
电力通信网OTN+PTN组网技术研究
电力通信网OTN+PTN组网技术研究随着我国电力行业的发展，电力通信网络的建设至关重要。
电力通信网络承担着电力调度、电能计量、保护控制等任务，是电力系统的神经中枢。
为了满足各种数据传输需求，建立适合电力通信网络的组网技术是非常必要的。
本文提出了一种OTN+PTN组网技术，以期在电力通信网络的建设中起到推动作用。
一、OTN技术简介OTN，即光传送网技术，是一种高速传输技术，采用波分复用技术，将不同速率的数据传输到同一光纤中。
OTN分为三个层次：物理层，数据链路层，网络层。
其中，物理层利用DWDM技术实现波分复用，数据链路层提供自适应前向纠错、流量控制、帧同步等功能，网络层提供路由选择、故障检测等高级功能。
二、PTN技术简介PTN，即包交换传送网技术，是一种多业务类型的传输技术。
PTN以MPLS技术为核心，将不同类型业务的数据包打上不同的MPLS标签，实现在网络中的快速转发。
PTN将传输时间和转换时延降至最低。
PTN在大容量、多业务、行业互联等场景下具有应用潜力。
三、OTN+PTN组网技术将OTN与PTN进行组合，可以构建出一个高带宽、低时延的电力通信网络。
OTN技术提供高速率的承载，同时还能够实现不同业务类型的区分；而PTN技术则能够实现不同业务类型的精细化传输。
因此，OTN+PTN组网技术具有以下特点：1、高速率：OTN技术提供高速率的支持，能够满足电力通信网络中大容量、高速率的传输需求。
2、低时延：PTN技术能够降低传输时间和转换时延，有效降低网络延迟，提升通信效率。
3、多业务类型：PTN技术能够实现多种业务类型的传输，包括视频、图像、数据等；同时OTN技术也能够实现多种业务类型的承载，包括E1、GE、10GE等。
4、灵活可靠：PTN技术具有良好的网络灵活性和可靠性，能够快速应对网络故障或网络拓扑调整等情况。
5、安全保密：OTN技术具有高度的安全性和保密性，可以实现信息的安全传输。
四、应用场景1、电力能源调度中心：作为电力调度、控制中心，需要快速准确地收集和传输各电站、电网的数据，实时进行分析和处理，以实现对电力系统的监管和调控。
PTN光传输设备运行-分组传输网的同步机制
物理层时钟只能实现频率的同步，不能实现时间的同步
PTN设备支持的物理层同步方式为主从同步方式。每一级时钟都同步于其上一级时钟。在网络中最高一级的时钟称为基准主时钟或基准时钟（PRC）。
PTN的物理层同步方式
应用场景
BITS将基准时钟源的时钟信息提供给PTN设备和RNC/BSC PTN设备通过物理层同步将时钟信息传递到下游基站。
基于时戳原理恢复：从端根据业务报文中时戳信息恢复出频率
从端恢复时钟的方式：
一、PTN传输网的时钟同步 二、分组传送网的频率同步技术 三、 1588v2时钟原理 四、 实训项目配置
学习内容
TOP技术
同步以太网
CES电路仿真
PTP 技术
NTP 技术
一、分组传输网的同步技术
仿照SDH机制从以太网物理链路提取并恢复出时钟，送到时钟板上进行处理，将时钟送到各个单板，用于数据的发送。
同步时钟的互锁
正常工作时钟状态： NE A接受基PRC1作为全网基准时钟，并传给下游网元，此时NE D跟踪与NE A。
当PRC1故障时， NE A的次优先级的时钟来自NE D，于是NE A开始跟踪NE D；而NE D不会发生倒换，仍然跟踪NE A。 出现时钟互锁。
时钟互锁会使得时钟质量劣化，影响业务的正常通信。
通信网的主从同步
通信网络一般采用主从同步方式，上一级高精度、高稳定度的主时钟由设备传送给下游各设备，实现全网同步。
从时钟有三种模式：
二、同步需求
时隙交换时由于频率偏差导致滑码
为何要同步？
SDH业务出现指针调整
误码率急剧升高或断业务
……
时间和频率的偏差影响基站切换
分组化城域传送网PTN技术培训资料
PTN组网方案与规划
01
组网原则
PTN组网应遵循分层、分区、模块化的原则，以提高网络的扩展性和可
维护性。同时，应充分考虑网络的可靠性和安全性，采取相应的备份和
保护措施。
02
组网方案
根据实际需求和网络规模，制定合适的组网方案。常见的组网方案包括
接入层组网、汇聚层组网和核心层组网，各层之间通过高速数据链路相
03
PTN设备与组网
PTN设备介绍
PTN设备类型
PTN（分组传送网）设备主要包括核 心路由器、汇聚路由器和接入路由器， 分别实现高速数据传输、汇聚收敛和 接入控制等功能。
设备硬件结构
设备性能参数
PTN设备性能参数包括吞吐量、包转 发速率、延时等，以满足不同规模和 不同要求的网络传输需求。
PTN设备硬件结构主要包括主控模块、 交换模块、接口模块等，各模块协同 工作实现数据传输和路由控制等功能。
演进路径二
向切片分组传送网（SPTN）演进， 实现网络切片和虚拟化，满足5G 和未来网络对灵活性和可扩展性的 需求。
PTN在5G网络中的应用前景
01
5G网络的快速发展对传送网提出 了更高的要求，PTN技术作为传 送网的重要组成部分，将在5G网 络中发挥重要作用。
02
PTN技术将支持5G网络的切片和 虚拟化，提供低时延、高带宽、 高可靠性的传送服务，满足5G网 络对各种业务的需求。
的数字封装方式。
调度方式
PTN主要针对分组业务进行调 度，而OTN适用于大颗粒业
务调度。
保护机制
PTN支持端到端保护，而 OTN支持多种保护方式。
PTN与以太网比较
总结词
PTN和以太网都是传输数据的技术， 但它们在数据封装、服务质量和管理 方式方面有所不同。
PeOTN在本地网中的组网及应用
数字通信世界2023.08DCWTechnology Application技术应用伴随各类新兴业务的高速发展，在政企专线业务加速数字化的背景下，PeOTN的下沉可满足用户对大带宽灵活性和安全性等方面的需求，政企宽带专线业务飞速增长，且伴有智能化需求，现有MSTP/SDH网络无法满足日益增长的需求，传统的OTN网络难以解决大量低速专线业务的承载需求。
PeOTN应运而生，PeOTN技术支持2 Mbps至100 Gbps各种速率，并可兼顾SDH、OTN、分组业务等多种业务种类，具备综合业务承载能力，而且支持SDN智能化管控，是物理隔离、带宽独享要求的宽带政企专线业务的主要承载网，也是MSTP/SDH网络的升级替代网络。
PeOTN被业界称为最新刚性管道的承载技术，它融合了光传输网（OTN）和分组传送网（PTN）的优点，具有环状组网和保护，光传输的容量更大，速率更快，距离更长，传输更可靠。
基于这些优点，PeOTN能灵活应对日渐复杂和庞大的业务规模，也能应对客户核心网络日益丰富的业务类型。
1 PeOTN技术特点分组增强型光传送网PeOTN技术具有以下特点。
（1）PeOTN技术是WDM、OTN、MSTP等多种技术的融合，可对多种客户信号进行封装和透明传输，减少传送设备种类及网络层级，降低网络综合成本并提高维护效率[1]。
（2）支持多种业务颗粒，从2 Mbps至100 Gbps，具备了多种业务的承载能力。
（3）具有统一交叉和灵活调度功能，可完成超高品质互联。
（4）具有丰富的保护机制。
PeOTN网络中各个层面均有相应的网络保护机制，不同层的网络保护机制相互独立。
（5）网络侧基于OTN接口，管理维护简化，具有80×100 Gbps WDM的大容量传送能力实现统一传送的大管道。
PeOTN在本地网中的组网及应用曹晗婷（上海东宽通信工程有限公司，上海 200042）摘要：伴随经济全球化的推进和互联网经济的兴起，通信领域也迎来了新的挑战与机遇，促使本地网进入一个崭新的全光网络时代，随着SDH设备逐步腾退并平滑演进到PeOTN设备，实现了向低碳全光网络架构的转型，打造智慧低碳的光网络。
传输PTN网络组网方案研究与实践
传输PTN网络组网方案研究与实践摘要：本文旨在通过分析某电信运营商现有的PTN网络架构特点与缺陷，提出解决方案，探讨更适合4G基站与互联网业务爆增的更高效、更灵活、更安全网络架构，为某电信运营商部署与优化PTN网络提供参考。
关键词：PTN；L2/L3 PTN设备下沉。
引言PTN（Packet Transport Network），中文名为分组传输网络，其以分组业务为核心并支持多业务提供，同时秉承光传输的传统优势。
某电信运营商主要采用PTN设备用于承载无线业务，包括2G、3G以及4G等业务。
1 PTN网络组网现状目前，某电信运营商的PTN回传网络采用集中部署的组网架构，即PTN架构分为核心层、汇聚层和接入层。
1.1集中部署的PTN网络架构的特点（1）L2/L3 PTN设备与L3 PTN设备成对集中部署于在核心节点。
（2）单个L2汇聚环平均具有4-6个汇聚节点，即每个L2汇聚环上具有4-6端PTN设备。
（3）考虑网络安全性以及现有汇聚设备槽位及端口能力，单物理环容量考虑最多叠加3*10GE（1*10GE用于2G/3G/专线，2*10GE用于4G承载），当区域带宽超过30G时需在原路由重新叠加物理环。
1.2集中部署的PTN网络架构的缺陷随着业务的发展，这类L2/L3 PTN设备集中部署的PTN网络架构存在以下缺陷：（1）业务承载能力有限、带宽效率低。
（2）安全性相对较低，设备跳数多、时延长。
（3）网络建设成本高。
（4）维护难度大在集中型PTN架构中，L2层网络较大，L2层网络中出现故障的概率较高，不利于维护。
由于单个汇聚环仅能承载200个LTE基站，需要通过不同叠加汇聚环来满足4G业务的发展需求，因此汇聚环中的PTN设备对电源、空调等都造成巨大压力，不利于日常维护。
2 解决PTN网络架构缺陷的方案综上所述，随着业务的发展，特别是4G基站及业务的爆增，L2/L3 PTN设备集中部署的PTN网络架构面临着如何“提能力、升带宽、降成本、保安全”等问题，解决这些问题的方案思考：（1）提升设备性能不断改进传输设备软硬件性能，使得在网络架构不变的情况下，持续提升网络性能，以满足业务发展。
基于PTN的城域传输网组网
． １ ． ２独立组 网实际运用及拓展 的全业务运营时代 的今天 ， 城域传输 网组 网特点与业务运行愈 ２ Ｐ Ｔ Ｎ 独 立组 网的城域传输 网应用模 式具有结构科学 、 运行 加复杂、 所含技术更加 多元化。 分析和研究Ｐ Ｔ Ｎ 城域传 输网建设
