C50混凝土配合比设计报告 52.5
C50混凝土配合比设计书
C50混凝土配合比设计书一、设计依据1、依据JGJ55-2O11《普通混凝土配合比设计规程》2、依据JTG/T3650-2020《公路桥涵施工技术规范》3、依据JTGE42-2005《公路工程集料试验规程》4、依据JTG3420-2020《公路工程水泥及水泥混凝土试验规程》二、原材料1.水泥：***水泥，型号：P.O52.5R o2、粗集料:碎石产地:***；级配:5-20mm连续级配。
3、细集料：砂，产地：***砂厂；中砂。
4、水：饮用水。
5、外加剂：***高效减水剂,***公司。
掺量1%,减水率取21%β三、坍落度：施工部位为桥梁上部构造，坍落度为70~90mm o四、施工工艺：采用机械强制搅拌，采用机械振捣成型。
五、养护条件：温度20±2°C,湿度＞95%.六、配合比设计(1)确定混凝土配制强度根据混凝土强度fcu,k=50Mpa,按。
=6.0MPa,计算混凝土配制强度：fcu z0=fcu z k+1.645σ=50+1.645×6=59.9(Mpa)(2)计算水灰比1)按强度要求计算水灰比1.计算水泥实际强度根据P.O52.5普通硅酸盐水泥fce z k=52.5MPa,水泥富裕系数取Yc=1.00,水泥实际强度为：fce=γcχfce,k=:1.OOX52.5=52.5(MPa)2.计算混凝土水灰比根据混凝土配制强度fcu z0=59.9MPa,水泥实际强度fce=52.5MPa,查表碎石A=O.46,B=0.07z计算水灰比：W=0.46×52.5=0.39C=59.9+0.46×0.07×52.5根据施工能力取0.362)按耐久性校核水灰比根据混凝土所处环境条件，查表得允许最大水灰比为0.60。
按强度计算水灰比0.36,符合耐久性要求。
采用计算水灰比为0.36。
(3)选定单位用水量根据要20mm,查表选用混凝土用水量为215kg∕m3Mw0=215*(1.-21%)=170(kg∕m3)(4)计算单位用灰量1)按强度计算求混凝土拌和物坍落度70-90mm,碎石最大粒径为单位用灰量根据混凝土单位用水量mwo=170kg∕m3,水灰比W∕C=0.36,混凝土单位用灰量为：mcθ=170/0.36=472kg∕m32)按耐久性校核单位用灰量根据混凝土所处环境条件,查表得最小水泥用量不低于300kg∕m3,按强度计算单位用灰量472kg∕m3,符合耐久性要求。
C50混凝土配合比设计报告
C50混凝土配合比设计报告一、设计说明我公司承建的***至*****公路***段**合同段工程，根据图纸要求我试验室进行了C50混凝土配合比设计，用于预制梁、支座垫石、梁底预制垫块、垫石、抗震锚栓、预制空心板、封锚端、湿接缝。
二、设计要求1、满足设计图纸及技术规范要求。
2、设计坍落度80-100mm3、水灰比不大于0.38三、设计所依据的规程及规范1、《公路桥涵施工技术规范》（JTJ 041-2000）2、《普通混凝土配合比设计规程》（JGJ 55-2000）3、《公路工程水泥及水泥混凝土试验规程》（JTG E30-2005）4、《公路工程集料试验规程》JTG E42-2005四、原材料1、水泥：唐山冀东水泥股份有限公司P.O42.5Mpa2、细集料：涿鹿河东砂场砂，细度模数：2.823、粗集料：怀来东八里碎石厂9.5-19mm碎石占55%4.75-9.5mm碎石占45% 组成4.75-19mm连续级配碎石4、水：当地饮用水5、减水剂：北京鑫宏光建材有限公司WDN-7减水剂五、C50混凝土配合比计算书1、基准混凝土配合比设计1)、计算试配强度：fcu,o=fcu,k+1.645δ=50+1.645×6=59.9MPa2)、计算水灰比：w/c=Aa×fce/(fcu.o+αa×αb×fce)=0.46×42.5/(59.9+0.46×0.07×42.5)=0.39根据砼耐久性要求通过试拌水灰比采用0.34。
3)、确定用水量，选定单位用水量:200(kg/m3)，为满足施工要求掺入UNF-3C缓凝高效减水剂。
减水剂的减水率取18%，则实际用水量=200×（1-18%）=164(kg/m3)，实际用水量取168(kg/m3)。
4)、计算水泥用量：mco=mwo/(w/c)=494 kg/m35）、选取砂率35％6)、计算砂石用量：根据JGJ55-2000，假定混凝土密度p=2450 kg/m3，由mwo+mco+mso+mgo=2450mso/(mso+mgo)=βs即165+485+mso+mgo=2450mso/(mso+mgo)=36%计算得：mso= 626 kg/m3 mgo=1162 kg/m37)、计算外加剂用量：外加剂掺量为水泥用量的1.2%。
河三C50压浆配合比设计p.II52.5R
C50压浆配合比设计一、设计依据1.《普通砼配合比设计规程》JGJ55-20002.《公路桥涵施工技术规范》JTJ041-20003.《道路建筑材料》严家汲编著，人民出版社。
二、设计资料1.水泥：华润水泥（南宁）有限公司生产的红水河牌P .II52.5R。
2.外加剂：重庆奥凯建材有限公司生产的AK型灌浆剂，掺量10%3.水：饮用水。
4.设计配合比使用部位为预应力板梁，T梁管道压浆5.设计稠度：14～18秒。
三、设计步骤1.确定配制强度（f cu,o）已知设计强度等级f co,k=50Mpa,无历史统计资料，查表5-15查得：标准差σ=6.0 Mpaf cu,o=f co,k+1.645σf cu,o=50+1.645×6=59.9（Mpa）2.计算水灰比（W/C）1.计算水泥实际强度（f ce）已知采用P.O42.5RR,水泥富余系数γc=1.13水泥实际强度: f ce=f ce,k×γc=42.5×1.13=48.0(Mpa)2.计算水灰比（W/C）已知配制强度f cu,o=59.9Mpa水泥实际强度f ce=48.0Mpa采用回归系数按表5.0.4a a=0.46,a b=0.07W/C= a a×f ce÷(f cu,o+a a×a b×f ce)=0.36计算水灰比W/C =0.36，采取经验水灰比为W/C=0.383.用体积法计算(m co,m wo)已知ρc=3100Kg/m3, ρ w=1000 Kg/m3, W/C=0.38m co/ρc+ m wo/ρw=1m co/3100 + m wo/1000 =1m co=1281Kg/m3m wo=541Kg/m3AK=142Kg/m3m co: m wo: AK=1281:541:1421: 0.38:0.10经试拌工作性、稠度、泌水率、自由膨胀率满足设计要求。

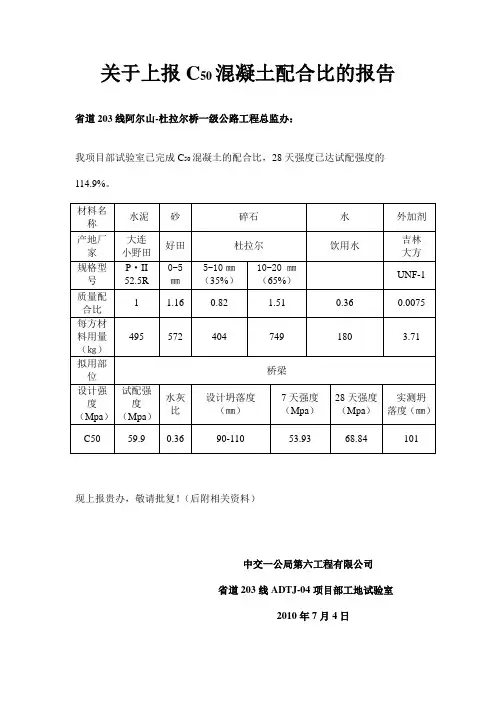

关于上报C 50混凝土配合比的报告
关于上报C50混凝土配合比的报告省道203线阿尔山-杜拉尔桥一级公路工程总监办：我项目部试验室已完成C50混凝土的配合比，28天强度已达试配强度的114.9%。
现上报贵办，敬请批复！（后附相关资料）中交一公局第六工程有限公司省道203线ADTJ-04项目部工地试验室2010年7月4日C50砼配合比设计申请报告一、设计依据：1、JGJ55-2000《普通混凝土配合比设计规程》2、JTJ053-94《公路工程水泥混凝土试验规程》3、JTJ041-2000《公路工程桥涵施工技术规范》4、JTJ058-2000《公路工程集料试验规程》二、组成材料：水泥：大连小野田P·II 52.5R砂：好田砂厂中砂碎石：杜拉尔碎石厂 5-20㎜水：饮用水减水剂：吉林大方 UNF-1三、设计要求:1、强度等级：C502、坍落度：90-110㎜3、保证率为95%四、理论配比计算：1、试配强度 fcu，o=fcu，k+1.645×σ=59.9Mpa2、计算水灰比：W/C=αa×fce/（fcu，o+αa×αb×fce）W/C=0.46×52.5/（59.9+0.46×0.07×52.5）=0.40为了保证混凝土耐久性和强度，即提高保证率，故取水灰比为0.36。
3、据坍落度要求及碎石最大粒径每立方米砼的用水量为220㎏。
4、根据所取水灰比需掺加减水剂：水泥质量的0.75%5、m c= m w/（W/C）=180/0.36=495㎏/m36、减水剂用量为：495×0.75%＝3.71㎏7、选定砂率为33%8、用质量法计算配合比，每立方米砼假定质量2400㎏/m39、砂石总质量：2400-180-495=1725㎏/m310、砂质量：（2400-80-495）×33% =572㎏/m311、碎石质量： 2400-180-495-572=1153㎏/m312、初步配合比：C：S：G：W：m wo=495：572：1153：180：3.71五、试拌30L，制作两组抗压强度试件,实测坍落度101㎜符合坍落度要求，测容重为2420㎏/m3 。
C50配合比计算书
C50配合比设计一、试配材料一览表二、试配强度：（θ=6.00）fcu.o=fcu.k+1.645×6.00=50+1.645×6=59.9MPa三、水泥实际强度值fce=rc.fcek=52.5×1.13=59.3MPa四、水灰比w/c=A f ce/(fcu.0+AB.fce)=(0.46×59.3)/(59.9+0.46×0.07×59.3) =0.44 根据经验选W/C=0.38五、确定用水量：根据施工要求，碎石最大粒径为5-25mm，选取坍落度55-70mm，取用水量 195kg/m3 ，参加减水剂减水率为15％-18％，其用水量为 195×(1-0.18)=160kg/m3根据经验选mw＝154kg/m3六、确定单位水泥用量：mc＝mw/(w/c)= 154/0.38=405kg/m3七、确定砂率：根据施工需要取砂率βs= 30 %八、砂石用量：｛mco/pc+mwo/pw+mso/p’s o+mgo/p’g o+10ā=1000｛mso/(mgo+mso)×100=βs解得: mso=573kg/m3 mgo=1338kg/m3九、根据规范要求，调整基准水灰比±0.02得另外两个试验水灰比：W/C1=0.36 W/C2=0.38 W/C3=0.40十、含水量、砂率不变计算其余水灰比砂、石、水泥用量得：W/C=0.36 mc=428kg mso=567kg mgo= 1324kgW/C=0.40 mc=385kg mso=576kg mgo=1343kg十一、试拌调整，并确定基准配合比，经试拌测得：W/C1=0.36 坍落度为55mm 容重为2450kg/m3W/C2=0.38 坍落度为60mm 容重为2439kg/m3W/C3=0.40 坍落度为65mm 容重为2435kg/m3十二、试验配合比我部依据C30配合比设计试验结果，当W/C＝0.38时即可满足设计要求，我部建议采用W/C＝0.38，水泥：水：砂：碎石＝405：154：573：1338配合比进行施工，请预以审核批准新民大道新建工程项目承包单位江苏润扬交通工程集团有限公司合同号 NC-1 监理单位镇江市润通交通工程监理咨询公司编号水泥混凝土配合比设计技术负责人：试验监理工程师：承包单位江苏润扬交通工程集团有限公司合同号 NC-1 监理单位镇江市润通交通工程监理咨询公司编号混凝土坍落度及密度试验502技术负责人：试验监理工程师：承包单位江苏润扬交通工程集团有限公司合同号 NC-1 监理单位镇江市润通交通工程监理咨询公司编号水泥砼试件抗压强度试验记录表507承包单位江苏润扬交通工程集团有限公司合同号 NC-1 监理单位镇江市润通交通工程监理咨询公司编号水泥砼试件抗压强度试验记录表507新民大道新建工程项目承包单位 江苏润扬交通工程集团有限公司 合 同 号 NC-1 监理单位 镇江市润通交通工程监理咨询公司 编 号水泥混凝土静力抗压弹性模量试验记录513新民大道新建工程项目承包单位 江苏润扬交通工程集团有限公司 合 同 号 NC-1 监理单位 镇江市润通交通工程监理咨询公司 编 号水泥混凝土静力抗压弹性模量试验记录513新民大道新建工程项目承包单位江苏润扬交通工程集团有限公司合同号 NC-1 监理单位镇江市润通交通工程监理咨询公司编号水泥混凝土配合比设计505新民大道新建工程项目承包单位江苏润扬交通工程集团有限公司合同号 NC-1 监理单位镇江市润通交通工程监理咨询公司编号混凝土坍落度及密度试验502技术负责人：试验监理工程师：承包单位江苏润扬交通工程集团有限公司合同号 NC-1 监理单位镇江市润通交通工程监理咨询公司编号水泥砼试件抗压强度试验记录表507承包单位江苏润扬交通工程集团有限公司合同号 NC-1 监理单位镇江市润通交通工程监理咨询公司编号水泥砼试件抗压强度试验记录表507承包单位 江苏润扬交通工程集团有限公司 合 同 号 NC-1监理单位 镇江市润通交通工程监理咨询公司 编 号水泥混凝土静力抗压弹性模量试验记录513技术负责人： 试验监理工程师：承包单位 江苏润扬交通工程集团有限公司 合 同 号 NC-1监理单位 镇江市润通交通工程监理咨询公司 编 号水泥混凝土静力抗压弹性模量试验记录513技术负责人： 试验监理工程师：新民大道新建工程项目承包单位江苏润扬交通工程集团有限公司合同号 NC-1 监理单位镇江市润通交通工程监理咨询公司编号水泥混凝土配合比设计505承包单位江苏润扬交通工程集团有限公司合同号 NC-1 监理单位镇江市润通交通工程监理咨询公司编号混凝土坍落度及密度试验502技术负责人：试验监理工程师：承包单位江苏润扬交通工程集团有限公司合同号 NC-1 监理单位镇江市润通交通工程监理咨询公司编号水泥砼试件抗压强度试验记录表507承包单位江苏润扬交通工程集团有限公司合同号 NC-1 监理单位镇江市润通交通工程监理咨询公司编号水泥砼试件抗压强度试验记录表507新民大道新建工程项目承包单位 江苏润扬交通工程集团有限公司 合 同 号 NC-1 监理单位 镇江市润通交通工程监理咨询公司 编 号水泥混凝土静力抗压弹性模量试验记录513技术负责人： 试验监理工程师：新民大道新建工程项目承包单位 江苏润扬交通工程集团有限公司 合 同 号 NC-1 监理单位 镇江市润通交通工程监理咨询公司 编 号水泥混凝土静力抗压弹性模量试验记录5137.5＃砂浆配合比设计一、材料二、初步配合比设计1、确定试配强度：（θ=2.25）fmo=f2+0.645×θ=7.5+0.645×2.25=8.95MPa2、水泥实际强度值fce=rc.fcek=32.5×1.0=32.53、确定单位体积水泥用量Qc＝1000（fmo-β）/（α.fce）=1000×(8.95+15.09)/(3.03×32.5)=244kg经经验确定，水泥用量为255kg4、确定单位体积砂用量经试验确定，砂的堆积密度值为1520kg/m3，故每方砂子用量为1520kg 5、确定单位体积用水量每方用水量取280kg三、调整工作性，提出基准配合比1、计算试拌材料用量按初步配合比试拌5L拌和物，各种材料用量：水泥 1275g砂子 7600g水 1400g2、校核工作性，调整配合比按计算出的初步配合比进行试拌，拌和物的稠度和分层度均符合要求。
C50混凝土配合比
1、《普通混凝土配合比设计规程》 （JGJ55－2000）
2、《公路工程水泥及水泥混凝土试验规程》 （JTG E30-2005）
3、《公路桥涵施工技术规范》（JTJ041－ 2000）
二、原材料采用情况：
1、水泥：聊城山水水泥有限公司，东 岳P.O52.5水泥。
2、碎石：长清公路石料厂，10-20mm、 5-10mm碎石。
四、试验室配合比的确定：
根据上述结果，拟采用水灰比为0.36 的配合比。即
mc:mw:ms:mg：减水剂=461：166： 709：1064：11.986
W/C=0.39 根据施工经验选取0.36为基准水灰比
3、坍落度的选择： 根据JGJ55－2000该配合比坍落度选为 120~140mm。 4、用水量选用： 根据JGJ55－2000，掺减水剂时混凝土 用水量mwo选用166kg。
5、水泥用量计算： mco=166/0.36=461kg 6、砂率选择: 根据JGJ55－2000，Mx=2.68,选用砂 率βs=40%
8、减水剂掺量： 根据产品说明书减水剂掺量选为水泥
质量的2.6%， 9、初始配合比： mc:mw:ms:mg：减水剂= 461：166：709：1064：11.986
10、水灰比上调0.2、下调0.2各材料 用量
水灰比为0.38时： mc:mw:ms:mg：减水剂=437：166：719： 1078：11.362 水灰比为0.34时： mc:mw:ms:mg：减水剂=488：166：698： 1047：12.688
3、减水剂：聊城市东昌府区一诺建材 有限公司JGB-1高效缓凝减水剂。
4、砂：东平河砂，中砂。
三、配合比设计步骤：
1、混凝土配制强度的确定： 根据JGJ55－2000；混凝土配制强度：
C50衬砌超细矿粉混凝土配合比报告
C50掺超细矿粉高性能混凝土配合比报告项目指标混凝土性能强度3d≥21MPa28d≥58MPa 抗渗等级≥S12水胶比≤0.3428d氯离子扩散系数≤4×10-8cm2/s 水溶性氯离子含量≤0.35kg/m3碱含量≤3kg/m3配合比kg/m3水泥磨细矿粉粉煤灰砂石超细矿粉水减水剂250 113 60 730 1095 47 150-155 5.2~5.6材料要求水泥52.5硅酸盐水泥，细度≤360m2/kg，C3A含量≤8％，游离氧化钙≤1.5％，水溶性氯离子含量≤0.02％，含碱量≤0.6%。
磨细矿粉应为100%水淬高炉矿渣制得的S95或S105级矿粉，比表面积应控制在350-450m2/kg，三氧化硫含量≤3％，水溶性氯离子含量≤0.02％，可溶性碱含量（按Na2O+0.658K2O计算）≤0.45％。
粉煤灰I级粉煤灰，细度≤12％，烧失量≤4％，需水量比≤95％，三氧化硫含量≤3％，水溶性氯离子含量≤0.02％，可溶性碱含量（按Na2O+0.658K2O计算）≤0.30％。
砂细度模数2.4-3.0的河砂，控制4.75 mm、0.6 mm和0.15 mm筛的累计筛余量分别为0-5%、40%-70%和≥95%，含泥及泥块量≤2％，云母及轻物质含量≤1.0％，水溶性氯离子含量≤0.01%，无潜在的碱活性。
石子5-25mm连续级配的碎石，堆积密度应大于1500kg/m3，较致密石子如石灰岩应大于1600 kg/m3，吸水率≤2%，空隙率宜≤40%（最大不超过42%），压碎指标宜≤7%（最大不超过12%），针片状颗粒总含量宜≤5%（最大不超过10%），含泥及泥块量≤1.5%，水溶性氯离子含量≤0.01%，无潜在的碱活性。
水氯离子含量≤200mg/L；硫酸盐含量按SO42-计≤0.22%。
减水剂水溶性氯离子含量≤0.2%，与水泥和掺合料有良好的相容性，推荐掺量下限时的减水率≥30%，并能根据工程施工需要调整凝结时间和含气量。
C50普通砼配合比计算书(52.5)
C50混凝土配合比计算书一、设计依据JTG E30-2005《公路工程水泥及水泥混凝土试验规程》JGJ 55-2000《普通混凝土配合比设计规程》JTG/T F50 -2011《公路桥涵施工技术规范》JTG E42-2005《公路工程集料试验规程》GB175-2007《通用硅酸盐水泥》二、设计指标1.强度等级C50;坍落度要求14～18cm;2.使用部位：梁板及桥面铺装等；三、原材料试验混凝土配合比设计选择的原材料与工程施工中所用材料相同。
1.粗集料试验粗集料是大冶牛角山石料场5～20mm碎石，其各项指标试验结果见表一：粗集料试验结果（表一）2.细集料试验细集料为仁和砂场砂，规格为中砂，其各项指标试验结果见表二：细集料试验结果（表二）3.水泥试验水泥为黄石华新水泥有限公司生产的P.O52.5级水泥，其各项指标试验结果见表三：水泥试验结果（表三）4．水：饮用水；5．外加剂：武汉祺丰科技有限公司生产的QF-A2缓凝型聚羧酸系高性能减水剂，掺量为水泥用量的1.2%。
四、配合比设计1.确定混凝土配制强度f cuo =fcuk+1.645*6=50+1.645*6=59.87 (Mpa)2.计算水灰比W/C =(αa* f ce)/( f cuo+αa*αb**f ce)=0.39根据耐久性要求采用水灰比W/C=0.33进行配合比试配，其中：富余系数取1.00，fce =52.5*1.00=52.5(Mpa),αa=0.46, αb=0.07。
3.确定用水量根据坍落度要求140～180mm，砂、碎石及减水剂情况，取单位砼用水量为198Kg，掺入减水剂（减水率25%）后用水量=198*（1-25%）=148（Kg）4.确定水泥用量M co =Mwo/（W/C）=148/0.33=448（Kg），，故水泥用量Mc=4485．确定外加剂用量根据设计坍落度和材料情况，选定外加剂掺量为水泥用量的 1.2%，即单位外加剂用量为=448*1.2%=5.376Kg6.确定砂率根据粗集料最大粒径、细集料品种和水灰比选定砂率为37%，即βs=0.37。
桥梁C50配比
C50混凝土配合比设计计算书一、设计依据及参考文献《普通混凝土配合比设计规程》JGJ55－2011 《公路桥涵施工技术规范》JTG/T F50－2011 《混凝土结构设计规范》GB 50010－2010 二、组成材料1、水泥：扬州P.Ⅱ亚东52.5 ；2、砂：江西 中砂 ；3、碎石：六合 5-25mm 连续级配；4、外加剂：仪征合盛邦HS-109高性能减水剂 ，掺量1.2%，减水率27%；5、拌和用水为自来水。
三、设计要求桥梁工程箱梁钢筋混凝土，混凝土强度等级C50，要求强度保证率为95%，强度标准差计算值为6.0MPa 。
混凝土由机械拌和和振捣，施工要求坍落度为100～160mm 。
四、设计计算（一）初步配合比计算1、计算配制强度(o cu f ,)根据设计要求混凝土强度等级MPa f k cu 50, ，强度标准差σ=6.0MPa ，代入JGJ55－2011公式（4.0.1-1）计算该混凝土配制强度o cu f ,：MPa f f k cu o cu 87.590.6645.150645.1,,=⨯+=⨯+=σ2、计算水胶比(W/C)水泥抗压强度按MPa f ce 5.52=，混凝土配制强度MPa f o cu 87.59,=，粗集料为碎石，查JGJ55－2011表(5.1.2)得a a =0.53、a b =0.20，代入式(5.1.1)，计算混凝土水胶比为：43.05.5220.053.087.595.5253.020.053.053.0/,=⨯⨯+⨯=⨯⨯+⋅=ce ocu ce f f f C W查GB 50010－2010表(3.5.3)，得知最大水胶比为0.50，按照经验取计算水胶比W/C=0.39。
3、确定单位用水量(m wo )根据施工需要及规范要求，混凝土拌合物坍落度为100～160mm ，碎石最大粒径为25mm 根据查表及计算,选取混凝土的单位用水量为m wo =233kg/m 3。
配合比设计书(C50-PO52.5)
C50砼配合比设计计算书一设计依据1、省道215线宜章黄沙至莽山二级公路招标文件及设计图纸2、JTG /TF50-2011《公路桥涵施工技术规范》3、JGJ 55－2011《普通混凝土设计规程》4、JTG E42-2005《公路工程集料试验规程》5、JTG E30-2005《公路工程水泥及水泥混凝土试验规程》6、GB50119－2013《混凝土外加剂应用技术规范》7、GB175-2007《通用硅酸盐水泥》二设计要求1、设计强度：C502、坍落度：140～180mm。
3、使用部位：桥梁上部构造等工程等设计强度等级为C50的部位三原材料1、水泥：湖南金磊南方水泥有限公司南方牌P.O52.5水泥；2、砂：韶关河砂，级配良好，细度模数2.9、表观密度2.687g/cm3、堆积密度1.500g/cm33、碎石：宜章长冲碎石场碎石，为5～25 mm连续级配，表观密度2674kg/m3、堆积密度1499kg/m34、外加剂：湖南永利混凝土外加剂有限公司的YL-C缓凝型高效减水剂，掺量为水泥质量的1.2 %，实测减水率为24 %，5、水：工地饮用水5．原材料按JTG E42－2005、JTG E30－2005进行试验，试验结果均符合规范要求，资料附后。
四按规程JGJ55－2011进行配合比计算1．确定试配强度：f cu,0＝f cu,k＋1.645σ＝50＋1.645×6＝59.9 MPa2 计算水胶比：f b=f ce=γc f ce,g=1.10*52.5=57.75，查表a a=0.53,a b=0.20.W/B=a a·f b/( f cu,o+a a·a b·f b)=0.53×57.75/(59.9+0.53×0.20×57.75)=0.46根据JGJ55-2000《普通混凝土配合比设计规程》、JTJ041-2000《公路桥涵施工技术规范》、省道215线宜章黄沙至莽山二级公路招标文件及设计图纸、《混凝土结构工程施工质量验收规范》等技术标准及设计文件的要求。
配合比设计书(C50_PO52.5)
C50砼配合比设计计算书一设计依据1、JTG /TF50-2011《公路桥涵施工技术规范》2、JGJ 55－2011《普通混凝土设计规程》3、JTG E42-2005《公路工程集料试验规程》4、JTG E30-2005《公路工程水泥及水泥混凝土试验规程》5、GB50119－2013《混凝土外加剂应用技术规范》6、GB175-2007《通用硅酸盐水泥》7、GB/T 50080《普通混凝土拌合物性能试验方法标准》二设计要求1、设计强度：C502、坍落度：160～200mm。
3、使用部位：桥梁上部构造等工程等，设计强度等级为C50的部位三原材料1、水泥：广西鱼峰水泥有限公司鱼峰牌P.O52.5水泥；2、砂：贝江河砂，级配良好，细度模数2.94、表观密度2.677g/cm3、堆积密度1.500g/cm33、碎石：神龙碎石场碎石，为5～25 mm连续级配，表观密度2704kg/m3、堆积密度1499kg/m34、外加剂：广西科达建材有限公司KD-JS缓凝高效减水剂，掺量为水泥质量的1.2 %，实测减水率为24 %，5、水：工地饮用水5．原材料按JTG E42－2005、JTG E30－2005进行试验，试验结果均符合规范要求，资料附后。
四按规程JGJ55－2011进行配合比计算1．确定试配强度：fcu,0＝fcu,k＋1.645σ＝50＋1.645×6＝59.9 MPa2 计算水胶比：fb=fce=γcfce,g=1.10*52.5=57.75，查表aa=0.53, ab=0.20.W/B=aa·fb/( fcu,o+aa·ab·fb)=0.53×57.75/(59.9+0.53×0.20×57.75)=0.46 根据JGJ55-2000《普通混凝土配合比设计规程》、JTGF50-2011《公路桥涵施工技术规范》、《混凝土结构工程施工质量验收规范》等技术标准及设计文件的要求。
自拌泵送C50混凝土配合比设计书
泵送C50混凝土（自拌）配合比设计书一、设计依据1、普通混凝土配合比设计规程(JGJ 55-2011)2、《公路桥涵施工技术规范》（JTG/T F50-2011）3、《混凝土外加剂应用技术规范》（GB50119-2013）二、设计要求1、设计强度： C502、坍落度：160-200mm三、原材料各项性能指标试验1.水泥：江苏磊达普通硅酸盐52.5级；2.砂：芜湖Ⅱ区中砂；3.碎石：六合5-25mm级；4. 外加剂：南京苏博特PCA-9高效标准型减水剂。
注：原材料按JTG E42-2005、JTG E30-2005进行试验，试验结果均符合规范资料要求。
四、按规程JGJ55-2011进行配合比计算1、计算试配强度：f cu,0=f cu,k+1.645σ=50.0+1.645×6=59.87(MPa)f cu,0—试配强度 (MPa)f cu,k—砼立方体抗压强度标准值 (MPa)σ—混凝土强度标准差，可按下列范围取值：强度等级≤C20 C25～C45 C50～C55标准差 4 5 62、计算水胶比W/B=a a f b/( f cu,0+ a a a b f b)=0.53×57.75/(59.87+0.53×0.20×57.75)=0.46根据经验,取基准水胶比为0.32f b=γfγS f ce=1×1×52.5×1.10=57.75(MPa)水泥强度富余系数，取γc=1.103、根据坍落度设计要求,查表规程JGJ55-2011（表5.2.1-2），选定的单位用水量m wo=195Kg/m3根据相关资料和施工经验，外加剂用量为水泥用量的1.00%时，减水量为用水量的22%，则实际用水量为：195×（1-22%）=152 Kg/m34、计算胶凝材料用量m co= m WO/（W/B）=152/0.32=475Kg/m3外加剂用量（为水泥用量的1.00%）：475×1.00%=4.75Kg/m35、根据水灰比和碎石最大粒径，砂率采用ßs=37%6、容重法计算每立方混凝土粗集料、细集料用量，假设容重为2450 Kg/m3，水泥+外加剂+砂+碎石+水=2450砂+碎石=2450-（475+4.75+152）=1818ßs=m so/(m so+m go)×100%经计算求得：碎石用量m go=1145kg/m3 砂的用量 m so=673kg/m37、设定初步配合比为：8、调整工作性，确定基准配合比按计算初步配合比试拌40L混凝土拌合物，各种材料用量为（kg）：在室温（20±5℃）条件下，测定坍落度为165mm，粘聚性和保水性良好，满足施工和易性要求。
C50砼配合比说明
C50水泥混凝土配合比报告一、试配要求和引用标准1、砼配制强度为59.9MPa，用于梁板预制；2、坍落度140mm ~160mm；3、《公路工程水泥及水泥混凝土试验规程》（JTG E30-2005）；4、《普通混凝土配合比设计规程》（JGJ 55-2000）；5、《公路工程集料试验规程》（JTG E41-2005）；6、《公路桥涵施工技术规范》（JTJ 041-2000）。
二、原材料1、水泥：焦作市坚固水泥有限公司P.O52.5级水泥；2、砂：信阳中砂，细度模数2.8；3、碎石：贾峪石料厂，碎石最大粒径为20mm，采用5-20mm连续级配碎石，其中10-20mm碎石占70%，5-10mm碎石占30%；4、水：饮用水；5、外加剂：北京市罗拉化学科技有限公司PC-J100型聚羧酸高效减水剂，减水率16%，掺量为1.0%。
三、计算初步配合比1、计算混凝土配制强度值（f cu,o）设计强度标准值f cu,k=50Mpa,保证率系数t=1.645,准差ó=6MPaf cu,o =f cu,k + 1.645×ó=50+1.645×6=59.9 Mpa2、计算水灰比（W/C）W/C=a a.f ce/ （f cu,o+ a a a b. f ce）式中回归系数a a为0.46，a b为0.07，f ce根据水泥强度等级选为52.5MPa,f cu,o为混凝土配制强度值59.9 Mpa。
W/C=0.46×52.5/（59.9+0.46×0.07×59.9）=0.39因《公路桥涵施工技术规范》JTJ 041-2000中对于配制高强度混凝土的水灰比要求宜控制在0.24~0.38的范围内，根据经验采用W/C值为0.30。
(由于本配合比用聚羧酸高效减水剂，其减水剂内含有24.56%的固体含量与75.44%的水，每立方混凝土用减水剂4.85kg，即含水3.67kg，所以实际W/C值为0.31。
C50水泥混凝土配合比设计报告(抗渗抗冻砼)
C50混凝土配合比试验报告设计强度： C50使用部位：T梁预制、箱梁预制等单方用量：水泥:砂:碎石:水:矿粉:粉煤灰：外加剂=375:672:1096:165：75：50:6.0材料配比：水泥:砂:碎石:水:矿粉:粉煤灰:外加剂=1:1.8:2.92:0.44：0.2：0.13:0.016C50水泥混凝土配合比设计报告一、使用工程部位C50水泥混凝土主要用于T梁预制、箱梁预制等部位（详见设计文件）。
二、设计依据1.《公路桥涵施工技术规范》JTJ 041-20002.《普通混凝土配合比设计规程》JGJ 55-20003.《公路工程水泥及水泥混凝土试验规程》JTG E30-20054.《公路工程集料试验规程》JTG E42-2005三、设计要求1.强度要求：混凝土7d抗压强度不小于配置强度的90%，28d抗压强度大于配置强度，但不超过设计强度的150%。
2.工作性要求：混凝土的运输方式为混凝土罐车搅拌运输，要求混凝土的出罐流动性好，出罐坍落度不低于160mm，现场浇筑坍落度介于160mm～180mm，实验测得减水剂的半小时经时坍落度损失为30mm，因此要求混凝土拌合物的出机坍落度>180mm。
同时混凝土拌合物须具有良好的流动性、和易性、粘聚性、保塑性以满足质量及施工工艺的要求。
3.耐久性要求：据《公路桥涵施工技术规范》JTJ 041-2000中要求用于有冻害的潮湿环境和钢筋混凝土的最大水灰比不超过0.55及最小水泥胶合用量不低于300kg/m3。
在满足规范及强度要求的前提下尽量减少水泥用量，以降低混凝土绝热温升。
在满足混凝土粘聚性要求的前提下，尽量降低砂率，以减少混凝土的干缩。
在满足流动性的前提下降低单位用水量，以保证混凝土的耐久性。
4.经济性要求：建议在混凝土中掺入一级或二级粉煤灰、矿渣超细粉等外掺料，以降低水泥单位用量，在满足耐久性、强度、工作性的前提下，配制最佳单位水泥用量，降低单位减水剂用量，节约成本。
C50混凝土配合比设计说明书
C50混凝土配合比设计说明书一、设计依据《普通混凝土配合比设计规程》JGJ55-2011《公路桥涵施工技术规范》JTG/T F50-2011二、拟用部位预制箱梁、空心板、桥面铺装等三、设计要求1、混凝土强度：C502、坍落度：100~140mm四、原材料1、水泥：东蒙水泥P.II52.5R2、细集料：中砂阜新大巴砂场3、粗集料：凤杰采石场，规格：4.75-19mm。
4、水：饮用水5、外加剂：山西黄腾HT-HPC聚羧酸高效减水剂五、配合比设计1、试配强度：fcu.o≥fcu,k+1.645a（a取6）=50+1.645×6=59.92、水泥强度：Fce=rc×fe.g （富余系数rc=1.0）=1.0×52.5=52.53、计算水灰比：W/C=a a×fce/（fcuo+a a×a b×fce）=0.53×52.5/（59.9+0.53×0.20×52.5）=0.43经试拌，确定水灰比为0.36。
4、确定用水量：施工中采用山西黄腾高效减水剂，掺量为水泥用量的1.2%，减水率为20%，经调试确定用水量为170kg。
5、计算水泥用量：Co=Wo/（W/C）=170/0.36=472kg，则减水剂用量为：472×1.2%=5.66kg。
7、确定砂率：通过试拌，确定砂率为SP=36%。
8、计算砂石用量：采用重量法，假定容重单位质量采用2450 kg/m3。
472+mgo+mso+170+5.66=2450mso/（mgo+ mso）×100%=36%得mgo=1153kg mso=649kg六、调整工作性，提出基准配合比：试拌20L混凝土拌和物，测定坍落度为135mm，符合要求；粘聚性和保水性亦良好，满足施工和易性要求，即基准配合比：水泥:水:砂:碎石:减水剂=472：170：649：1153：5.66七、检验强度，确定试验室配合比a、试验室测混凝土表观2460kg/m3，理论表观密度2450 kg/m3，（2460-2450）/2450 ×100=0.4%＜2%，不需要进行混凝土表观密度修正，故基准配合比为水泥:水:砂:碎石:减水剂=472：170：649：1153：5.66b、测定强度，确定试验室配合比根据基准配合比分别计算水灰比增加或减小0.03，时的配合比，即：分别成形试块，测定其标养7天和28天强度见下表：据试验结果，确定试验室配合比：水泥:水:砂:碎石:减水剂=472：170：649：1153：5.66。
C50配合比设计设计书JL
混凝土配合比设计计算书昌栗高速A5标，设计混凝土标号C50，施工要求混凝土拌合物坍落度120-160mm ，采用机械拌和、人工插捣。
所用原材料如下：水泥：分宜海螺水泥厂普通硅酸盐水泥，其强度等级为52.5R 级。
经试验3天强度及其他指标符合规范要求。
河砂：中砂，属II 区颗粒级配；级配良好,细度模数2.58,其他指标均符合规范要求。
产地:丰城三鑫砂场。
碎石：用（5-20）mm 碎石进行使用。
碎石经试验各项指标均符合规范要求。
产地:高安田南秋山采石场。
外加剂：南昌高效减水剂。
水 ：生活用水。
一、计算初步配合比1、确定混凝土配制强度（fcu.0）已知：设计要求混凝土强度fcu,k=50MPa ，无历史统计资料，查表，取σ=6Mpa ， 混凝土配制强度：fcu.o = fcu,k +1.645σ=59.9MPa 2、计算水胶比（W/B ） （1）按强度计算水胶比：已知：混凝土配制强度fcu.0 =59.9MPa ，该水泥富余系数计算采用：1.0，水泥28天取fce=1.0×52.5＝52.5Mpa,αa =0.53, αb =0.20 W/B=5.52*20.0*53.00,5.52*53.0 fcu =0.42根据经验，选取W/B=0.33更为合适。
（2）验算W/B 是否符合耐久性要求根据混凝土结构所处的环境，规范最大水胶比为0.6。
按强度计算的水灰比值0.33符合要求。
3、确定每立方米混凝土的用水量（m w o ）。
（1）已知混凝土拌合物要求坍落度120-160mm ，碎石最大粒径为20mm 。
根据规范要求计算采用用水量m w o =221kg/m 3。
(2)掺外加剂时的混凝土用水量m w a据检测高效减水剂的减水率为28%，实际用水量为m w a =221*（1-0.28）=159kg ，按159kg 计算4、计算每立方米混凝土的水泥用量（m c o ） （1）按强度计算水泥用量：已知：混凝土单位水用量m w a =159kg/m3，水灰比W/B=0.33，计算混凝土单位水泥用量： m c o =B w /m wo =33.0159=482kg/m 3 （2）验水泥用量是否符合耐久性要求：查表混凝土结构所处的环境，其最小水泥用量不得低于330kg/m 3。
C50砼(52.5)
C50砼配合比设计说明一、设计原则C50砼配合比设计根据工程要求和施工条件，本着符合质量要求，经济合理、易于施工为原则进行设计。
二、设计及试验依据1.JGJ 55-2011《普通混凝土配合比设计规程》；2.JTG E42-2005 《公路工程集料试验规程》；3.JTG E30-2005《公路工程水泥及水泥混凝土试验规程》；4.JTGT F50-2011《公路桥涵施工技术规范》；5.GB/T14684-2011《建设用砂》；6.GB/T14685-2011《建筑用卵石、碎石》；7.GB/T175-2007《通用硅酸盐水泥》；8.GB/T1596-2005《用于水泥和混凝土中的粉煤灰》；9.JTJ054-84《公路工程水质分析操作规程》二、设计要求1.强度等级：C50；2.坍落度：120~160mm；3.工程部位：预制T梁、桥面铺装等；三、材料1.水泥：华新水泥有限责任公司生产的华新“堡垒”牌P.0 52.5级水泥2.黄砂：襄阳产的Ⅱ区中砂。
3.碎石：保康县寺坪镇先锋碎石场生产的5-25mm连续级配碎石。
4.水：河水5.外加剂：东莞贝耶尔实业有限公司随州分公司生产的聚羧酸减水剂BYE-208型，掺量1.2%；五、配合比设计1、确定初步及基准配合比①计算配制强度：f cu.o =f cu.k+1.645σ=50+1.645*6=59.9Mpa 取σ=6.0②设计水灰比（W/C）W/C=αa×f ce/（f cu.o+αa×αb×f ce）=0.53*52.5*1.10/(59.9+0.53*0.2*57.75)=0.46。
式中：αa取0.53，αb取0.20F ce=52.5*1.10=57.75 MPa根据经验，结合原材料情况及施工稠度要求，水灰比取0.32。
③确定每立方砼用水量 m wo=207kg/m3计算掺外加剂后用水量m wa=207*(1-25%)=155kg④确定每立方砼水泥用量（m co）:Mco=m wa/(W/C)=155/0.32=485kg⑤选取砂率βs=36%⑥计算每立方砼各种材料用量：设砼容重,m cp=2450kg/m3,则：485+m go+m so+155=2450 m so/(m so+m go)*100%=36%解之得：m so=652kg/m3 m go=1158kg/m3 ,按计算材料用量试拌30L混凝土拌和物，测其坍落度为145mm，其粘聚性和保水性良好，满足施工和易性要求，其基准配合比为（B组）为：m co:m wo:m so:m go:m ao=485:155:652:1158:5.82六、检验混凝土强度、确定试验室配合比采用三个不同水灰比，计算较基准配合比（水灰比）分别减少和增加0.01，即分别为0.31、0.33，砂率分别减少和增加1%的配合比，分别测定其坍落度、容重，并观察粘聚性和保水性均符合设计要求。
新标准52.5常温配合比计算书C50P6矿粉
C 50一、 执行规范二、 使用材料粉煤灰：S95莒南外加剂：三、53*0.81*1=43Mpa ≥50+*6.0=Mpa=*/ (+**43)=0.352、确定基准用水量、计算基准水泥用量基准用水量采用不变水量法，依据经验取(1)、W/B =mco =/=(2)、W/B =mco =/=(3)、W/B=mco=/=3、确定水泥、矿物掺和料粉煤灰用量： 按规范将矿物掺和料粉煤灰取代水泥的百分率定为，其超量系数σc 定为(1)、mc =* (1-) =mf =1* (463-398)=(2)、mc =* (1-) =mf =1* (503-432)=(3)、mc=* (1-) =mf =1* (550-473)=4、9%(1)、mp =* =42mc =463-65-42=(2)、mp =*=45mc =503-70-45=(3)、mp =*=49mc =550-77-49=4、6%(1)、mp =* =28mc =463-65-28-41.7=kg/m 3(2)、mp =*=30mc =503-70-30-45.2=kg/m 3(3)、mp =* =33mc =550-77-33-49.5=kg/m 35、确定砂率：(βs)：根据经验值得：5506%kg/m33903295036%kg/m 3357计算膨胀剂掺量：为胶凝材料的 4636%kg/m 3kg/m 35509%kg/m3423kg/m 35039%kg/m 3387计算矿粉掺量：为胶凝材料的 4639%kg/m 3357kg/m 3kg/m 355014%47377kg/m350314%43270kg/m 346314%39865(βc)14%1kg/m 30.321760.32550463kg/m 30.351760.35503kg/m 3176kg/m 30.381760.380.530.2W/B 0.5343601.64559.9标准差σ取 6.0Mpa,f cu,0泵送剂配合比计算 1、确定试配强度胶凝材料强度=I粉煤灰：0.81碎石：5-25mm 砂子：江苏中砂:JGJ55-2011水泥：沂州水泥P.O52.5临沂I级矿粉：P6混凝土配合比计算书(1)、W/B =βs =(2)、W/B =βs =(3)、W/B=βs =6、计算砂、石用量采用假定容重法：(1)、=- (++134) =Kg/m 3砂子用量:×=710Kg/m 3石子用量:-=Kg/m 3(2)、=- (++146) =Kg/m 3砂子用量:×=677Kg/m3石子用量:-=Kg/m3(3)、=- (++159) =Kg/m 3砂子用量:×=642Kg/m 3石子用量:-=Kg/m 3四、外加剂用量的确定根据厂家推荐掺量与试配情况，确定外加剂用量如下：1、(+65+42+) *=2、(+70+45+) *=3、(+77+49+) *=五、确定实际用水量：根据外加剂的含固量（34%）扣除外加剂中的含水，确定实际用水量如下：1、176-*（1-）=Kg/m 32、176-*（1-）=Kg/m 33、176-*（1-）=Kg/m 3五、最终配合比确定根据试配28天强度，以水胶比0.35的配合比作为基准C50P6混凝土配合比13.712%16411.612%16612.612%165Kg/m 3390332.5%13.7Kg/m 335730 2.5%12.6掺量 2.50%32928 2.5%11.6Kg/m 31047168938%16896421059W/C 0.3224151763901689173639%17366771066W/B 0.3524151763571736177640%1776710W/B 0.38241517632917760.3238%0.3539%0.3840%。
C50混凝土配合比设计报告__52.5
清镇至站街（云职路）老马河50mT梁C50混凝土配合比设计报告目录一配合比设计报告二水泥合格证三砂、石合格证四煤灰合格证五外加剂合格证六砂、石水洗图片贵州索立德混凝土有限公司清镇至站街（云职路）老马河50mT梁C50混凝土配合比设计报告一、设计依据1、施工图纸；2、招标文件；3、JGJ55-2011《普通混凝土配合比设计规程》4、DB24/016-2010《贵州山砂混凝土技术规程》5、JTG E30-2005《公路工程水泥及水泥混凝土试验规程》6、JTJ041-2000《公路桥涵施工技术规范》7、JTG E42-2005《公路工程集料试验规程》二、用途清镇至站街（云职路）老马河50mT梁。
三、试验材料1、水泥：贵阳海螺盘江水泥有限公司 P.O42.5水泥2、粉煤灰：贵州华电塘寨发电有限公司3、碎石:贵州创汇银砂石厂采用5～31.5mm 连续级配。
4、砂: 贵州创汇银砂石厂，该砂属于中砂，细度模数2.7。
5、外加剂：贵州科之杰新材料有限公司高效减水剂（聚羧酸）经试验掺量2.6%时减水率为25.0%，现采用掺量2.6%6、水:饮用水三、工艺要求拌和站集中拌和、电子计量。
坍落度160-200mm，标准差取6Mpa。
四、初步配合比1、确定试配强度fcu,o=fcu,k+1.645σ=50+1.645×6=59.9Mpa2、计算水灰比1﹚混凝土强度公式的经验常数a a取0.46，a b取0.3W/C=（a a.f ce）/(fcu,o+a a*a b*f ce）=(0.46×45)/(59.9+0.46×0.3×45)=0.302﹚根据耐久性要求校核水灰比根据JTJ041-2000公路桥涵施工技术规范,计算水灰比为0.30现取水灰比0.30。
3、选定单位用水量根据混凝土坍落度要求160—200mm。
查表，选定单位用水量为215kg/m3 外加剂减水率为25%故m wo=215*(1-0.25)=161kg/m34、计算水泥用量1)水泥用量m co= m wo/(w/c) =161/0.30=536kg，粉煤灰用量占水泥用量的11%，粉煤灰用量=61Kg,水泥用量=475Kg.2)根据耐久性校核水泥用量根据JTJ041-2000公路桥涵施工技术规范,水泥475Kg符合耐久性要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C50混凝土配合比设计报告
一、设计依据
1、施工图纸；
2、招标文件；
3、JGJ55-2000《普通混凝土配合比设计规程》
4、JTG E30-2005《公路工程水泥及水泥混凝土试验规程》
5、JTJ041-2000《公路桥涵施工技术规范》
6、JTG E42-2005《公路工程集料试验规程》
二、用途
用于预制箱梁、桥面现浇层、湿接缝、横隔板等。
三、试验材料
1、水泥：焦作岩鑫水泥有限公司 P.O52.5水泥
2、粉煤灰：伊川县三电厂
3、碎石:汝州马庄
采用5～20mm 连续级配9.5～19.0mm：4.75～9.5mm=60%：40%
4、砂:干河砂厂，该砂属于中砂。
5、外加剂：湖北华烁科技有限公司高效减水剂（聚羧酸）
经试验掺量1.2%时减水率为30.0%，现采用掺量1.2%
6、水:饮用水
三、工艺要求
拌和站集中拌和、电子计量。
坍落度160-200mm，标准差取6Mpa。
四、初步配合比
1、确定试配强度
fcu,o=fcu,k+1.645σ=50+1.645×6=59.9Mpa
2、计算水灰比
1﹚混凝土强度公式的经验常数a a取0.46，a b取0.07
W/C=（a a.f ce）/(fcu,o+a a*a b*f ce）
=(0.46×52.5)/(59.9+0.46×0.07×52.5)
=0.39
2﹚根据耐久性要求校核水灰比
根据JTJ041-2000公路桥涵施工技术规范,计算水灰比为
0.39现取水灰比0.31。
3、选定单位用水量
根据混凝土坍落度要求160—200mm。
查表，选定单位用水量为215kg/m3 外加剂减水率为30%故m wo=215*(1-0.30)=150kg/m3
4、计算水泥用量
1)水泥用量m co= m wo/(w/c) =150/0.31=484kg，粉煤灰用量占水泥用量的15%，粉煤灰用量=73Kg,水泥用量=411Kg.
2)根据耐久性校核水泥用量
根据JTJ041-2000公路桥涵施工技术规范,水泥411Kg符合耐久性要求。
5.选择砂率
按JGJ55-2000普通混凝土配合比设计表4.0.2选择砂率∮s=40%
6.计算砂石用量
采用质量法
假定混凝土密度2450kg/m3
由 m so+m Go=p cp- m co -m wo –粉煤灰m so/( m so+m Go)= ∮s
计算得:
m so=726kg m Go=1090kg
7、外加剂用量： m hjo=484×0.012=5.808kg
质量法初步配合比为：
水泥：粉煤灰：砂：碎石：水：外加剂=411：73：726：1090:150:5.808
=1:0.178:1.766:2.652:0.31:0.012
五、调整工作性，提出基准配合比
1.试拌40L各种材料用量
水泥:411×0.04=16.44kg 砂: 726×0.04=29.04kg
水:150×0.04= 6.00kg 石: 1090×0.04=43.6 kg
粉煤灰：73×0.04=2.92Kg 外加剂：5.808×0.04=0.232Kg
2.调整工作性
经试拌实测坍落度180mm粘聚性工作性良好、保水性无，能满足施工和易性要求。
各材料用量：
水泥：411Kg 粉煤灰：73Kg 砂:726kg 石:1090kg 水:150kg 外加剂：5.808Kg
3.提出基准配合比
水泥：粉煤灰：砂：碎石：水:外加剂=411：73：726：1090:150:5.808
六、检验强度确定试验室配合比
1、采用水胶比分别为W/C=0.28、W/C=0.31、W/C=0.34三组混凝土拌和物,拌制40L各材料用量如下表:
2、强度检验
3. 试验室配合比
根据7d实测强度，从经济、耐久性考虑，选用水胶比为0.31的配合比为试验室配合比：
水泥：粉煤灰：砂：碎石：水:外加剂=411：73：726：1090:161:5.808
=1:0.178:1.766:2.652:0.39:0.014。
