引风机拆除施工方案

内蒙古金山热电厂1号、2号机组引风机拆除施工方g申电輕融环撫工处司案内蒙古金山热电厂1号、2号机组引风机拆除施工方案编写：审核：批准：中电投远达环保工程有限公司2014年4月17日、工程概况 (1)内蒙古金山热电厂1号、2号机组引风机拆除施工方案 (1)2.1设计单位提供的有关资料，厂家图纸 (1)2.2相关规范、标准 .......................................................................................................... .1. 、施工准备 .............................................................................................................................. 1.3.1.人员准备 ...................................................................................................................... 1..3.2机具准备 ...................................................................................................................... 1..3.3劳动力安排见下表 ....................................................................................................... 2.3.4作业前的准备工作和必须具备的条件 (2)四、引风机拆除 .......................................................................................................................... 2.1、 电机拆除 ....................................................................................................................... 3.2、 进气箱上部拆除 ......................................................................................................... 3.3、 机壳及集流器上部拆除 .............................................................................................. .34、 中间轴及主轴承拆除拆除 (3)5、 进气箱下部拆除 ......................................................................................................... 4.6、 机壳及集流器下部拆除 (4)7、 机壳及集流器上部运输 ............................................................................................. .4. 8扩压器拆除 ...................................................................................................................... 4.五、 危险因素识别及预防措施 (5)1、 防止高处坠落事故 ..................................................................................................... 5.2、 防止高处落物事故 ..................................................................................................... 5.3、 防止触电事故的措施 (5)4、 防止机具伤害事故措施 (6)5、 防止火灾措施 .............................................................................................................. 6.六、 文明施工及成品保护 ........................................................................................................ 6. g 申电輕融环撫工处司 、编制依据附图： ................................................................................................................................. 7.. ■■■•■ tJNiMUHritWKEiiTFabdjmimL内蒙古金山热电厂1 号、2 号机组引风机拆除施工方案一、工程概况本次改造涉及金山电厂1#和 2#机组，共计4台原有引风机的改造。

本次改造设计将四台引风机功率加大。

引风机的改造为将原有 AN25e6引风机拆除，安装新型HU25244-22G引风机。

引风机及附属设备由成都电力机械厂制造，引风机入口流量220.9m/s,系统全压为10450Pa,介质温度143C，风机轴功率 3811KW，电机选用型号YXKK800-6，电机功率4000KW。

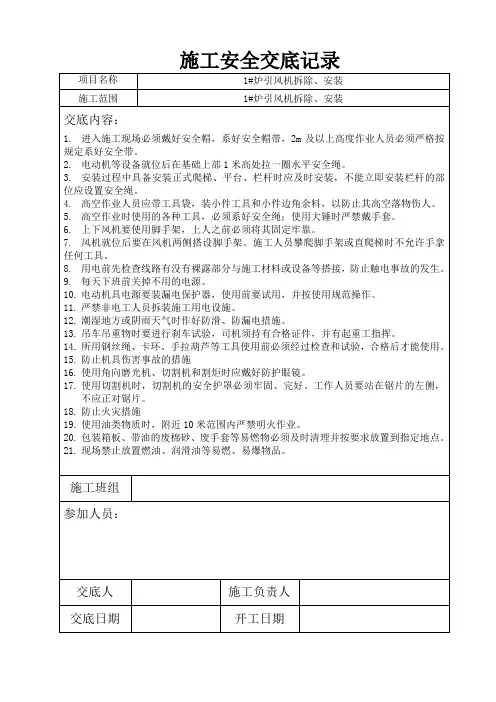

二、编制依据2.1设计单位提供的有关资料，厂家图纸2.2相关规范、标准《电力建设施工及验收技术规范》锅炉篇DL/T5047-95《火力施工质量检验及评定标准》锅炉篇1996年版《电力建设安全健康与环境管理工作规定》《电力建设安全工作规程》火力发电部分）DL5009.1-2002三、施工准备3.1.人员准备参加施工的作业人员的资格要求：3.1.1所有参加引风机及其附属设备安装作业的人员均须通过三级安全教育。

3.1.2凡参加高空作业的人员，应事先进行体格检查。

对患有高血压等疾病者，不能参加施工。

3.1.3动火作业人员必须持有动火证。

3.1.4带工作业的工人须有高级工及以上技术水平，并熟练掌握引风机的作业工艺、程序、质量标准和安全措施。

带工作业的起重工须熟练掌握吊装技术、要求，了解风机的吊装特点，具有钢结构吊装经验；要求持证上岗；具有高级工及以上技术等级资质水平3.15焊工必须具有焊接资质3.2机具准备3.2.1 50t汽车吊1台OCM申电揑盤环撫工幔畜限公H内蒙古金山热电厂1号、2号机组引风机拆除施工方案3.2.2卷扬机 1台，电焊机2台，钢卷尺50m1把，链条葫芦5t 3支, 常用钳工工具若干。

3.3劳动力安排见下表3.4作业前的准备工作和必须具备的条件3.4.1作业前仔细学习有关施工图，规范及作业指导书，明确作业范围,掌握作业顺序、工艺要求、质量标准及其他要求。

3.4.2 土建基础验收及中间交接已完成，基础的轴线及标咼基准点准确无误。

3.4.3施工场地道路畅通无杂物，引风机构件预存无障碍。

3.4.4地脚螺栓已预先试装，螺栓牙扣完好无损。

3.4.5现场具有良好的排水设施3.4.6现场照明条件能满足夜间施工需要。

3.4.7引风机及附属设备全部到货并进行了开箱检验。

3.4.8施工机具、特殊工种人员、设备、材料、器具已报审。

3.4.9电焊机已按要求布置，并接通电源。

3.4.10施工用临时脚手管，脚手板，照明用灯全部已到。

3.4.11吊装卷扬机已按要求布置。

3.4.12因场地限制，引风机设备件吊装用梁柱在吊装时做好防护。

3.4.13切断主电机，防止无意识启动。

3.4.13切断调节驱动器和辅助装置，避免无意识启动。

3.4.14当风机或连接的管道中存在有害气体时不能进入，当风机任然发烫是不要接触。

四、引风机拆除原有引风机位于厂房内部，无法使用吊车进行吊装，将原有引风机拆除和新引风机的安装工作，需要使用链条葫芦完成，每个引风机现场制作与高于基础地脚螺栓的钢平台4个，电机钢平台一个，通长门式框架 1个（详见附图）。

所有平台及门式框架采用H200X 200H型钢，钢平台及钢柱脚铺设10mm钢板。

引风机拆除前需拆除原有保温层，围绕每台引风机搭设12m x 5m x 2m宽脚手架。

拆除的部件先运输出厂房后由50t吊车吊装至指定地点存放，妥善保管，以便一起移交电厂保管。

1、电机拆除在电机拆除时，首先将原有电机基础上的电缆桥架、电源线和围栏拆除，厂房内搭设钢平台和门式框架（详见附图 1），将联轴器护罩拆除，半联轴器与电机端断开，再将电机与底部电机座分离，使用3个链条葫芦将电机由电机座移到钢平台上，在使用链条葫芦将电机由钢平台吊起，吊起平稳后，把钢平台移走，使设备落到地面滑道上，在滑道上由卷扬机牵引至室外后，使用50t吊车吊装到现场指定地点。

2、进气箱上部拆除其中引风机拆除进气箱时，上部梯形体烟道需要首先拆除，搭设脚手架18m x 2m x 8m，拆除进气箱保温。

首先搭设整体门式框架（见附图1），将倒链挂装到进气箱上部吊耳上，使倒链拉紧。

将进气箱上部与D25集流器两部分分离；将进气箱上、下两部之间的连接螺栓拆除，使其分离；将进气箱上部先移动至电机基础上；在由电机基础上，利用滑道移动至室内两台引风机之间的位置存放（进气箱利旧，但为机壳和扩压器拆除，进气箱仍需拆除）。

3、机壳及集流器上部拆除将机壳与集流器作为一个整体拆除利用门式框架将倒链挂装到机壳与集流器上部吊耳上，使倒链拉紧。

将机壳及集流器上部与扩压器两部分分离；将机壳及集流器上部与下部分离；机壳及集流器上部吊装至引风机一侧钢平台暂时放置；4、中间轴及主轴承拆除拆除按照设备使用说明，将中间轴及主轴承拆下，并运输至室外妥善保管。

5、进气箱下部拆除利用门式框架将倒链挂装到进气箱下部吊耳上，使倒链拉紧。
