COD技术维护手册(分光)

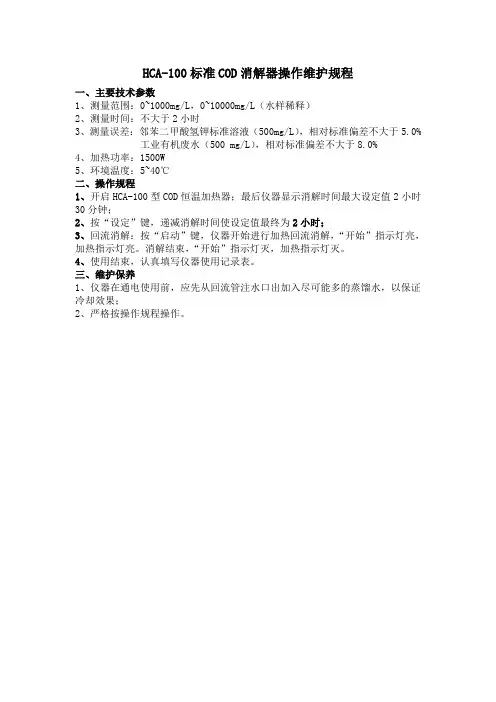

HCA-100标准COD消解器操作维护规程
HCA-100标准COD消解器操作维护规程
一、主要技术参数
1、测量范围：0~1000mg/L，0~10000mg/L（水样稀释）
2、测量时间：不大于2小时
3、测量误差：邻苯二甲酸氢钾标准溶液（500mg/L），相对标准偏差不大于5.0%
工业有机废水（500 mg/L），相对标准偏差不大于8.0%
4、加热功率：1500W
5、环境温度：5~40℃
二、操作规程
1、开启HCA-100型COD恒温加热器；最后仪器显示消解时间最大设定值2小时30分钟；
2、按“设定”键，递减消解时间使设定值最终为2小时；
3、回流消解：按“启动”键，仪器开始进行加热回流消解，“开始”指示灯亮，加热指示灯亮。
消解结束，“开始”指示灯灭，加热指示灯灭。
4、使用结束，认真填写仪器使用记录表。
三、维护保养
1、仪器在通电使用前，应先从回流管注水口出加入尽可能多的蒸馏水，以保证冷却效果；
2、严格按操作规程操作。
【消解器】COD消解器的维护 消解器维护和修理保养
【消解器】COD消解器的维护消解器维护和修理保养cod智能消解仪是一种智能性较高的产品。
cod智能消解仪可提高工作效率。
而且它的工作特点在于使产品具有更好的特色。
当我们在使用cod智能消解仪的时候，它成为了我们可以用的消解仪器。
cod消解器日常维护工作：每日工作，运营单位应每日上午、下午远程检查仪器运行状态，检查数据传输系统是否正常，如发觉数据有持续异常情况，应立刻前往站点进行检查。
每48小时自动进行TOC、氨氮、总磷水质在线自动分析仪及COD水质在线自动监测仪、UV吸取水质在线自动监测仪的零点和量程校正。
每周工作，每周1～2次对cod消解器监测系统进行现场维护，内容包括：检查各台自动分析仪及辅佑襄助设备的运行状态和紧要技术参数，判定运行是否正常；检查自来水供应、泵取水情况，检查内部管路是否通畅，仪器自动清洗装置是否运行正常，检查各自动分析仪的进样水管和排水管是否清洁（必要时进行清洗），定期清洗水泵和过滤网；检查站点房内电路系统、通讯系统是否正常；对于用电极法测量的仪器，检查标准溶液和电极填充液，进行电极探头的清洗；若站点使用气体钢瓶，应检查载气气路系统是否密封，气压是否充分使用要求；检查各仪器标准溶液和试剂是否在有效使用期内，按相关要求定期更换标准溶液和分析试剂；察看数据采集传输仪的运行情况，并检查连接处有无损坏，对数据进行抽样检查，对比自动分析仪、数据采集传输仪及上位机接收到的数据是否一致。
cod消解器运营维护人员每月应对每个站点的全部自动分析仪至少进行一次质控样测试，接受国家认可的两种浓度的质控样进行测试；一种为接近实际废水浓度的质控样品，另一种为超过相应排放标准浓度的质控样品，每种样品至少测定2次，质控样测定的相对误差应小于标准值的±10%。
应备有充分的备品备件及备用仪器，对其使用情况进行定期清点，并依据实际需要进行增购，以不断调整和补充各种备品备件及备用仪器的存储数量。
消解器在使用中应注意这几项当微波通过试样时，极性分子随微波频率快速变换取向，2450MHz的微波，分子每秒钟变换方向 2.45×109次，分子来回转动，与四周分子相互碰撞摩擦，分子的总能量加添，使试样温度急剧上升。
COD分析仪操作维护培训资料
COD分析仪操作维护培训资料一、COD 分析仪简介化学需氧量（Chemical Oxygen Demand，简称 COD）是指在一定条件下，用强氧化剂处理水样时所消耗氧化剂的量，它反映了水中受还原性物质污染的程度。
COD 分析仪是用于测量水样中 COD 含量的仪器设备，广泛应用于环境监测、污水处理、工业生产等领域。
常见的 COD 分析仪有重铬酸钾法、高锰酸钾法、快速消解分光光度法等多种原理和类型。
不同类型的 COD 分析仪在操作方法和性能特点上可能会有所差异，但基本的工作原理都是通过化学反应将水样中的有机物氧化，然后测量氧化剂的消耗量或产生的产物量，从而计算出 COD 值。
二、COD 分析仪的操作步骤（一）开机前准备1、检查仪器外观是否完好，各部件连接是否正常。
2、确认试剂是否充足，且在有效期内。
3、准备好待测水样，确保水样具有代表性，并进行必要的预处理（如过滤、消解等）。
（二）开机1、接通电源，打开仪器主机开关。
2、等待仪器进行初始化和自检，确保仪器各部分正常运行。
（三）参数设置1、根据待测水样的性质和分析要求，设置合适的分析参数，如消解时间、温度、测量波长等。
2、输入样品编号、稀释倍数等相关信息。
（四）样品测量1、用移液器或移液管准确吸取适量的待测水样，注入反应池中。
2、加入相应的试剂，按照仪器操作规程进行消解反应。
3、消解完成后，将反应液放入比色皿中，进行比色测量。
4、仪器自动计算并显示出 COD 值。
（五）数据记录与保存1、记录测量结果，包括样品编号、COD 值、测量时间等。
2、将测量数据保存到仪器内部存储器或外部存储设备中，以便后续查询和分析。
（六）关机1、测量完成后，关闭仪器主机开关。
2、清理反应池和比色皿，将仪器表面擦拭干净。
三、COD 分析仪的维护保养（一）日常维护1、每天检查仪器外观是否清洁，有无灰尘和污渍，如有应及时清理。
2、检查试剂瓶内试剂的液位，及时补充试剂。
3、查看仪器的运行状态，如显示屏是否正常显示，指示灯是否正常亮起。
快速消解法COD测定仪的使用维护介绍
快速消解法COD测定仪的使用维护介绍概述COD测定仪是用于测定水样中化学需氧量(COD)的仪器设备。
快速消解法COD 测定仪是一种新型的COD测定仪，其使用更加方便，并且精度更高。
本文将介绍如何使用和维护快速消解法COD测定仪。
使用方法1. 准备工作在使用快速消解法COD测定仪之前，需要将仪器进行预热，并准备好所需试剂和水样。
具体的操作步骤如下：1.将快速消解法COD测定仪预热30分钟。
2.准备好试剂和待测水样。
3.使用背景反应试剂和标准溶液进行仪器的校准。
2. 测定水样在准备工作完成之后，可以开始进行COD测定了。
具体操作步骤如下：1.将预处理好的水样加入COD反应管中。
2.加入快速消解试剂，盖上反应管盖子。
3.将COD反应管放入反应仓中。
4.开始快速消解COD反应。
5.取出反应管，加入显色试剂，将反应管放到显色仓中。
6.记录显色后的吸光度值。
7.计算COD浓度。
3. 维护保养为了保持快速消解法COD测定仪的精度和保证其正常运行，需要进行一些维护保养工作。
具体操作步骤如下：1.注意清洁仪器，定期清洗反应仓和显色仓。
2.定期更换试剂，注意试剂质量和保质期。
3.定期校准仪器，确保测量结果准确无误。
4.注意维护仪器的电源和传感器，防止损坏。
注意事项在进行COD测定时，需要注意以下几点：1.试剂质量和保质期对测量结果有较大影响，因此需要注意试剂的存储和使用。
2.操作过程中需戴手套，避免试剂直接接触皮肤。
3.必须清洗干净反应仓、显色仓和反应管等试剂容器，避免产生污染和误差。
4.需要注意仪器的标定和定标，确保测量结果准确可靠。
总结快速消解法COD测定仪是一种精准的测定水样COD浓度的设备，使用方便，精度更高。
在使用和维护过程中需注意操作规程和使用注意事项，尤其是试剂的存储和使用环境等。
希望通过本文的介绍，能够帮到使用快速消解法COD测定仪的用户，提高COD测定准确度，为水环境监测工作提供更好的支持。
COD分析仪维护规程
COD分析仪维护规程COD分析仪是一种用于检测水体中化学需氧量（Chemical Oxygen Demand，COD）的仪器设备。
为了确保COD分析仪的正常运行和准确性，需要进行定期的维护和保养。
下面将介绍一份COD分析仪维护规程，以确保正常使用。
一、日常维护：1.检查电源连接线是否正常，并确保插头接触良好。
2.预热COD分析仪至设定温度前，检查设备是否有异常情况，如温度是否能够达到要求。
3.检查试剂储存条件是否符合要求，避免受潮或受阳光直射。
4.使用干净的棉布或纸巾擦拭仪器表面和反应器，移除灰尘或杂质。
5.检查样品反应器是否有渗漏或损坏的情况，如发现问题及时更换或修理。
二、定期维护：1.每个月清洗一次COD分析仪的通道，避免样品堵塞或积聚杂质。
2.检查温控系统和温度传感器的正常运行情况，如发现故障及时修理或更换。
3.检查泵的工作情况，是否正常吸取和排放试剂，并确保管道畅通。
4.检查COD分析仪的光源是否正常工作，如发现亮度变暗或闪烁等问题，及时维修或更换。
三、季度维护：1.检查COD分析仪的电源线路和接线端子是否松动，如发现问题及时固定。
2.检查COD分析仪的显示屏和按键是否正常工作，如触屏失灵或按键无法响应等，及时修理或更换。
3.清洁光学系统，如光源和光路，以确保光学系统的准确性和灵敏度。
4.检查COD分析仪的报警系统是否正常工作，如声音是否清晰，指示灯是否正常亮起等。
四、年度维护：1.聘请专业人员对COD分析仪进行全面维修和校准，以确保仪器的准确性和稳定性。
2.清洁反应器和试剂容器，避免反应器内的残留物和试剂结晶影响测量结果。
3.检查COD分析仪其他部件的正常工作情况，如输液管、阀门、传感器等，及时更换和修理。
维护规程的制定应根据具体的设备要求和操作指南，定期进行检查和维护。
同时，需要有专人负责仪器的日常维护和定期维修，并建立维护记录，记录每一次的维护时间和内容，以便追溯和分析问题。
维护规程的执行不仅能够保证COD分析仪的正常工作，也有助于延长仪器的使用寿命和提高测量精度。
COD在线监测仪日常维护及操作规程
COD在线监测仪日常维护及操作规程
1、全自动标定：
当更换药剂后，包括蒸馏水、重铬酸钾、硫酸亚铁铵，要对仪器进行空白标定和亚铁铵标定，为了减少操作步骤，建议做全自动标定，操作步骤如下，手动状态下，主页中执行点击▲或▼全自动标定执行是（是否清洗）
注意：仪器进行全自动标定大概耗时1.5小时左右，完成之后，仪器自动返回至自动状态，期间不要进行任何操作。
2、清洗：
当仪器运行一段时间或者发现仪器内部各测量部件内部变脏时，要对仪器进行清洗，执行“清洗”的步骤如下：在手动状态下，主页中
执行点击▲或▼清洗执行
3、手动测定COD：
手动状态下，主页中
执行点击▲或▼ COD测定执行
4、动作测试：
当更换新的药剂后，要单独运行仪器各工作部件，即各个药剂泵和各个电磁阀，可通过执行“动作测试”实现。
操作步骤如下：在手动状态下，主页中
执行点击▲或▼动作测试执行
5、设定定时采样：
仪器在自动状态下，可在预先设定的时间自动运行测定过程，可实现自动取样、自动分析、自动储存并打印数据。
操作步骤如下：在手动状态下，主页中
执行点击▲或▼选择采样模式执行
点击“模式选择”切换到“定时采样”，再点击“执行”，进入时间设定界面。
采样口设置为1，设定的时间有效，采样口设置为0，设定的时间无效。
设置完时间后，必须点击“选择”，屏幕显示到下一个时间点，设定的时间方可有效。
6、“手动”和“自动”切换：
主页中
设置输入密码147258 模式选择
点击“模式选择”，方框停在“手动”时，是手动状态，停在“自动”时，是自动状态。
河北大乔环保科技股份有限公司。
浅谈COD仪表维护技术
浅谈COD仪表维护技术发布时间：2022-03-31T05:34:34.710Z 来源：《工程管理前沿》2021年第9月第25期作者：李金诚[导读] 化学需要量（COD）是水环境监测中最重要的污染指标，水质COD检测仪表属精密化学仪表，李金诚江苏徐矿综合利用发电有限公司221100摘要：化学需要量（COD）是水环境监测中最重要的污染指标，水质COD检测仪表属精密化学仪表，常因一些因素影响准确性，本文阐述一些常见问题的原因和处理措施。
对各企业外排水COD仪表长期稳定运行，保证实时达标排放提供参考。
关键词： COD仪表、维护、优化、环保、排放1.项目背景1.1江苏徐矿综合利用发电有限公司现有一台江苏锐泉COD监测仪表，投用以来多次出现测量异常，因此对影响水质COD测量仪表准确性做了深入分析研究。
2.采样化学分析基本原理及技术要求化学需氧量（COD）是指在一定条件下，用强氧化剂处理水样时所消耗氧化剂的量，结果折算成氧的含量（以mg/l计）。
它是表征废水污染程度的一项重要指标，也是表征水体中还原性物质污染的综合性指标，通常采用重铬酸钾法化学需氧量（CODcr）进行测量。
2.1基本原理水样、重铬酸钾消解溶液、硫酸银溶液（硫酸银作为催化剂加入可以更有效地氧化直链脂肪化合物）、以及浓硫酸混合液加热到165摄氏度，重铬酸离子起氧化作用时会改变颜色，分析仪检测这个颜色改变。
消耗的重铬酸离子量相应于可氧化的有机物量。
还原性的无机物，例如亚硝酸盐、硫化物和亚铁离子，会提高测量结果，他们的耗氧量会加到COD值中。
流程如下图所示：水样预处理水样、氧化试剂及强酸进行混合，形成混合溶液对混合溶液进行加热进行光谱分析，检测吸光度获得化学需氧量2.2化学需氧量样品的预处理水样中的含有的各种杂质是导致COD值升高的主要因素，两者之间存在正相关系。
如水样中含有乳化油和悬浮物，需先对样品进行预处理，以消除杂质的干扰。
水样由水泵抽上来，（水泵抽水时间根据管路长度进行设置，尽量排出管内原有存水）经过回流装置过滤掉水样中的泥沙颗粒，再经过Y型过滤器对水样的乳化油和悬浮物进行二级过滤（过滤精度>400μm），然后将洁净的水样送到取样池，仪表通过蠕动泵从取样池内抽取水样进行分析。
COD测定仪维护保养及操作规程
COD测定仪维护保养及操作规程1、操作规程（1）试剂与标准标液的制备1）安全规则A.穿上试验工作服；B.戴上安全眼罩或安全面罩；C.戴上橡胶手套；D.打开工作室排气扇；E.在制备过程中只能使用玻璃或聚四氟乙烯材料的制品。
2）硫酸汞溶液的制备往1L的量杯中投入100克硫酸汞，然后缓慢加入800ml纯净水，使用磁力搅拌器搅拌此悬浮液，搅拌2小时后，用抽滤器（烧结玻璃滤器）进行抽滤，量杯中就只剩下黄色的沉淀，向量杯中再次缓慢加入800ml蒸馏水重复冲洗循环，使用磁力搅拌器搅拌2小时后，用抽滤器抽滤，第2次冲洗循环获得的抽滤水用于确定COD浓度。
3）重铬酸钾溶液的制备向1L的量杯中加入700ml蒸馏水，用磁力搅拌器进行搅拌，同时小心加入95ml的硫酸（95%～97%），一直搅拌到溶液冷却至环境温度，继续搅拌同时加入80克重铬酸钾，待完全溶解后（溶液澄清）加入纯净水1L。
4）硫酸溶液的制备往5L的烧杯中加入2500ml硫酸（95%～97%），用磁力搅拌器进行搅拌，同时小心地向溶液中加入40克硫酸银，继续搅拌直到所有的物质完全溶解（大约需要2～3小时）。
注意：切忌向其中加水。
5）零点标准溶液向500ml量杯中加入400ml蒸馏水，用磁力搅拌器进行搅拌，同时小心地向溶液中加入0.5克硫酸（95%～97%），混合均匀后，加入蒸馏水至500ml。
6）标准溶液向250ml的计量烧杯中加入200ml蒸馏水，用磁力搅拌器进行搅拌，同时向溶液中小心地加入0.31875克邻苯二甲酸氢钾和0.25ml 硫酸（95%～97%），待邻苯二甲酸氢钾完全溶解后（溶液澄清），加入蒸馏水至250ml。
使用邻苯二甲酸氢钾前，应将其置于烘箱中105℃烘干。
