边坡开挖被动型SNS柔性防护系统设计
SNS被动防护网施工技术方案
SNS被动防护网施工技术方案SNS被动防护网是一种集钢筋网与软体网相结合的四面体网状结构的被动防护体系。
它广泛应用于高速公路、铁路、水利工程等领域，可以有效地抵御山体滑坡、地面塌陷等自然灾害。
下面将对SNS被动防护网的施工技术方案进行详细介绍。
一、设计方案1.确定尺寸和参数：根据实际工程需要确定SNS被动防护网的尺寸和参数，包括网格尺寸、钢筋直径、网格开口等。
根据地质勘察和滑坡及不稳定因素的分析，确定合理的抗滑安全系数，保证防护效果。
2.安装位置和数量：根据地质条件和工程要求，确定SNS被动防护网的安装位置和数量。
通常情况下，安装在地面或者边坡表面，可根据需要进行分层安装。
二、材料准备1.钢筋：选择符合国家标准的钢筋，钢筋要求表面光滑，无腐蚀、氧化等缺陷。
根据设计要求，确定钢筋的直径和长度。
2.软体网：选择合适的聚酯纤维软体网。
软体网应具有良好的抗拉性能、耐老化性能和耐环境腐蚀性能。
3.连接件：选择合适的连接件，通常用于连接钢筋与软体网之间。
连接件的材质应选用与钢筋和软体网相匹配的材料。
三、施工步骤1.打桩：根据设计要求和需要，使用打桩机对防护区域进行打桩，从而保证SNS被动防护网的稳定性。
2.矫直钢筋：将钢筋放入到网格中，在预先设置的位置进行矫直，以确保钢筋的平整和稳固。
3.连接钢筋：采用合适的连接件，将钢筋与软体网连接起来，形成一个整体的网状结构。
4.固定软体网：使用适当的固定方式，将软体网与地面或边坡表面牢固地固定在一起。
固定方式可以包括地钉、地网和锚地等。
5.牵引钢筋：根据实际需要，采用合适的牵引钢筋技术，将钢筋通过地钉、地网和锚地等固定点，使SNS被动防护网与地面或边坡表面产生牵引力，增强抗滑能力。
6.检查和测试：在施工完成后，对SNS被动防护网进行全面的检查和测试，确保其质量和稳定性，满足设计要求。
四、质量控制1.材料质量控制：对所有材料进行检验，包括钢筋、软体网、连接件等，确保其质量符合国家标准和设计要求。
SNS柔性防护网施工方案
黄登水电站工程安全防护-被动柔性防护网施工措施批准：陈龙审核：杨宁校核：田熹编制：李轶宇中国水利水电第三工程局有限公司云南黄登电站工程项目部二〇一〇年七月十日被动柔性防护网施工措施一、概述为了防止骨料运输洞梅冲河出口洞脸边坡上方滚石，对下方施工人员设备及确保后期皮带洞运行的安全，经过相关单位现场查看，建议在梅冲河出口上方设置被动柔性防护网，设置形式见附图1，工程量暂定为200m2二、防护网说明防护网拟采用FSS-PD-500型柔性防护网，FSS-PD-500型防护网为采用锚杆、钢柱、支撑绳和拉锚绳等固定方式将钢丝绳网在坡面上形成栅栏形式的拦石网，从而实现拦截落石的一种边坡柔性防护系统。
其功能是拦截和堆存坡面落石。
1、主要构件性能（1）钢丝绳网①钢丝绳的质量要求应符合《制绳用钢丝》（GB/T8919）的要求；其中钢丝绳的镀锌量应符合GB/T8919表6中B类镀锌钢丝绳的要求，其公称抗拉强度不小于1770MPa，最小断裂拉力不小于40KN(Φ8mm钢丝绳)或不小于20KN(Φ6mm钢丝绳)。
②根据施工需要选择相应的网孔大小，网目边长不大于20mm。
③钢丝绳的编制应符合以下要求：上下交错编织；编制成网的钢丝绳不得有断丝、脱丝现象；交叉节点处用扣压件固定，接头处用搭接件压接, 不得遗漏，钢绳露出搭接件长度至少为10mm；编网时扣压件和搭接件用机械压接，表面不得有破裂和明显损伤；网的形状平整、绳不得有打结明显扭曲现象。
④搭接件长度不小于35cm，外径不大于3cm，壁厚不小于3mm。
⑤钢丝绳网交叉处固定用的扣压件厚度不小于2mm，并采用镀锌处理，镀锌层厚度不小于8μm。
⑥编网用扣压件的材质、结构尺寸和压接工艺必须保证其拉滑力（抗错动能力）不小于5kN，拉脱落力不小于10kN。
（2）钢丝网宜采用由直径不小于2.2mm的热镀锌钢丝编制的，网孔为50mm×50mm的钢丝网。
钢丝应满足《一般用途低碳钢丝》（GB/T 343）的要求。
浅谈SNS(边坡柔性防护技术SaftyNettingSystem)在防治泥石流中的应用及施工注意事项
浅谈SNS(边坡柔性防护技术SaftyNettingSystem)在防治泥石流中的应用及施工注意事项边坡柔性防护技术SaftyNettingSystem，国内简称SNS，柔性防护技术具有的柔性、开放性、对复杂地形的良好适应性，并具有施工安装快速、简便的特点，往往能解决传统技术难于解决的一些边坡防治问题。
柔性防护系统主要产品可分为主动防护系统和被动防护系统两种：系统以钢丝绳作为主要构成部分并以覆盖（主动防护）和拦截（被动防护）两大基本类型来防治各类斜坡坡面地质灾害和雪崩、泥石流等危害的柔性安全防护系统技术。
1、SNS工程原理SNS柔性格栅坝由钢绳网、钢柱、支撑绳、拉锚系统及摩擦式减压环构成，各网块间、网块与支撑绳间用绳缝合。
（注明：金属格栅网的选用与否取决于是否需要拦截细小的颗粒）如图1所示图12、性能指标绳网尺寸：钢丝网由φ8mm超强热渡锌钢绳编织而成，菱形网孔，网孔尺寸20cm×20cm。
消能环：目的是将特定长度的张拉绳盘绕其中，当冲击能量超过系统弹性变形时，钢管环缩小，释放出张拉绳，达到吸收能量的作用。
钢柱的尺寸：钢柱选用应满足足够的承载力的工字钢。
钢柱的防腐：目前一种较好的选择就是无机磷酸盐富锌涂料。
它的物理性能良好，防腐年限长，是一种以无机盐为主要成膜物质的常温固化富锌涂料，有卓越的防高温（400℃）氧化腐蚀性能，并且有附着力强（大于8MPa）、机械性能好、配套性能佳等优秀性能。
防腐年限50a。
锚索尺寸：侧拉、上拉及锚索在选用钢丝绳时应满足足够的承载能力和寿命及防腐等要求。
1 钢丝绳的计算，采用安全系数法，按工作状态下的最大静拉力计算，公式为：式中F0——钢丝计算破断拉力总和(查钢丝绳性能表)；Fmax——作用在钢丝绳上的最大拉力；j——钢丝绳捻制损失系数(查钢丝绳性能表)；n——安全系数，根据工作机构的工作级别或用途确定。
②钢丝绳的寿命。
提高钢丝绳寿命，应在系统的设计上给予注意，不得低于设计规范规定的值，应尽量减少钢丝绳弯折次数，避免反向弯折。

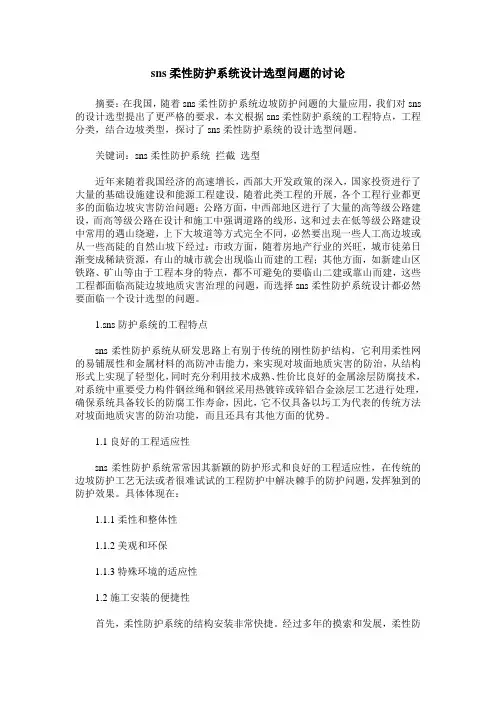

sns柔性防护系统设计选型问题的讨论
sns柔性防护系统设计选型问题的讨论摘要：在我国，随着sns柔性防护系统边坡防护问题的大量应用，我们对sns 的设计选型提出了更严格的要求，本文根据sns柔性防护系统的工程特点，工程分类，结合边坡类型，探讨了sns柔性防护系统的设计选型问题。
关键词：sns柔性防护系统拦截选型近年来随着我国经济的高速增长，西部大开发政策的深入，国家投资进行了大量的基础设施建设和能源工程建设，随着此类工程的开展，各个工程行业都更多的面临边坡灾害防治问题：公路方面，中西部地区进行了大量的高等级公路建设，而高等级公路在设计和施工中强调道路的线形，这和过去在低等级公路建设中常用的遇山绕避，上下大坡道等方式完全不同，必然要出现一些人工高边坡或从一些高陡的自然山坡下经过：市政方面，随着房地产行业的兴旺，城市徒弟日渐变成稀缺资源，有山的城市就会出现临山而建的工程；其他方面，如新建山区铁路、矿山等由于工程本身的特点，都不可避免的要临山二建或靠山而建，这些工程都面临高陡边坡地质灾害治理的问题，而选择sns柔性防护系统设计都必然要面临一个设计选型的问题。
1.sns防护系统的工程特点sns柔性防护系统从研发思路上有别于传统的刚性防护结构，它利用柔性网的易铺展性和金属材料的高防冲击能力，来实现对坡面地质灾害的防治，从结构形式上实现了轻型化，同时充分利用技术成熟、性价比良好的金属涂层防腐技术，对系统中重要受力构件钢丝绳和钢丝采用热镀锌或锌铝合金涂层工艺进行处理，确保系统具备较长的防腐工作寿命，因此，它不仅具备以圬工为代表的传统方法对坡面地质灾害的防治功能，而且还具有其他方面的优势。
1.1良好的工程适应性sns柔性防护系统常常因其新颖的防护形式和良好的工程适应性，在传统的边坡防护工艺无法或者很难试试的工程防护中解决棘手的防护问题，发挥独到的防护效果。
具体体现在：1.1.1柔性和整体性1.1.2美观和环保1.1.3特殊环境的适应性1.2施工安装的便捷性首先，柔性防护系统的结构安装非常快捷。
SNS柔性防护系统在边坡防护工程的应用
SNS柔性防护系统在边坡防护工程的应用摘要：本文介绍了边坡防护方案的比选，重点讲述了GPS2型SNS柔性防护系统施工工艺，并且介绍了将SNS柔性防护系统与普通防护技术经济效益进行了比较。
关键词：防护措施；SNS柔性防护；施工工艺；经济效益1、工程概况杭徽高速公路全长123Km，全线路堑较多，其中玲珑至昌化段为原营运多年的一级公路改建而成，多数边坡为自然边坡，且未进行防护加固。
自2006年底通车以来，上边坡经常有石块掉落，给杭徽高速公路司乘人员安全通行造成了极大隐患。
杭徽高速公路业主和相关部门对此十分重视，急需对较严重的路段上边坡进行加固。
2、防护措施及方案的比较在边坡防护工程中，国内常采用以护、顶、锚、拦为主以排水土石体改良，植被绿化等为辅的工程防治措施，并尤以浆砌片石或喷砼护坡，锚固和简易结构栅栏等最为常见。
根据杭徽高速的地质地貌，及边坡现场实际情况，为确保杭徽高速公路运营的安全，对边坡存在崩塌落石的工程隐患做了下面几种防护方案的比较和分析。
2.1护面墙和浆砌片石护坡由于所需防护路段的边坡都是属于高陡边坡，如果全部采用通常的防护方法，即护面墙和浆砌片石护坡，从工程结构和工程量上都很大，且施工工期长。
这些高边坡地段危岩分布高，采用浆砌片石护坡，自身重量砌得太高后，不能保证自身的稳定性，而且严重破坏了自然景观，从防护效果和绿化方面，这两种防护方法都不是一种理想的方案。
2.2挂网喷浆这种方法主要是用来防护边坡岩体的风化剥蚀，以及防止小岩块和碎石的松动滚落，而对于防止危岩落石并不理想。
这种方法将导致杭徽高速公路的这两段高边坡全部寸草不生的边坡，将严重破坏自然景观，而且由于浙西地区属于山区，阳光充足，阳光反射，天气多变，还可能造成行车安全问题。
该方法造价也较高，施工工期长，同时，若某点发生崩塌落石，可能引起大片挂网喷浆边坡的破坏，所以，这种方法对落石防护效果极不理想，而且，随着人们生态意识的提高，该方法已逐渐淘汰。
SNS柔性主动防护系统设计
被动防护网施工技术要求也称落石拦截系统，主体由钢柱、钢绳网、钢丝网、上（下）支撑绳、上拉锚杆、侧拉锚杆、侧拉锚绳等构件组成。
内置格栅网主要用于拦截小块石，外置钢绳网则用于拦截大块石。
根据本工程边坡的坡型特征、危害防护特点及防护要求，选用CTR05/07/B落石防护网系统。
1构件的主要技术指标要求（1）钢绳网网孔为菱形，网孔尺寸为300mm×300mm，钢丝绳φ8mm（6×7+IWS），强度等级1770N/mm2，镀锌量不小于70g/m2；所有钢丝绳的交叉结点处采用φ3.0mm高尔凡镀层钢丝绑扎联结并拉紧。
本方案采用工厂定型生产的HEA/08/300钢绳网，规格为5m×5m，表示由直径为8mm的钢丝绳编制、网孔正方形的边长为300mm的钢丝绳网。
（2）双绞合六边形钢丝网钢丝采用镀高尔凡（5%铝-锌合金+稀土元素）防腐处理；网孔类型8×10，网面钢丝直径Ф3.0mm，最小镀层量255g/m2。
（3）钢丝绳用作支撑绳、拉锚绳，采用Φ16钢丝绳（6×7+IWS），强度等级1770N/mm2，热镀锌为AB级。
（4）钢柱直径φ114.3mm，厚度4mm，Q235B；钢柱表面应采用防腐措施，一般采用热镀锌处理，镀锌层厚度不小于8um。
钢绳网网宽为5m，因此，钢柱每隔10m设置一个，每跨由两张网组成。
（5）底板250×600×10mm，Q235B；表面应采用防腐措施，一般采用热镀锌处理，镀锌层厚度不小于8um。
（6）拉锚系统钢丝绳锚杆为直径Ф16单根钢丝绳弯折后用绳卡紧固套管固定而成，并在固定后的环套内嵌套鸡心环，长度3～4m，抗拔力不小于150KN；拉锚绳直径Ф16，在一端用相应规格的绳卡紧固套管固定并制作挂环，侧向拉锚绳应设置消能器。
2拦截系统吸收能量计算根据现场调查资料，边坡岩体形成的不规则岩块多数体积在0.2～1.0m3。
现以一个1 m3体积的变粒岩块石从50m 高的坡顶滚落下来后对坡脚拦截系统的冲击能量作为极端设计控制标准。
SNS_边坡防护网
SNS边坡防护网名称：SNS边坡防护网分类：分为主动防护与被动防护两种主动防护系统：材质：钢丝绳网、普通钢丝格栅（常称铁丝格栅）和TECCO高强度钢丝格栅。
构造:前两者通过钢丝绳锚杆和/或支撑绳固定方式，后者通过钢筋（可施加预应力）和/或钢丝绳锚杆（有边沿支撑绳时采用）、专用锚垫板以及必要时的边沿支撑绳等固定方式。
产品特性：作用原理上类似于喷锚和土钉墙等面层护坡体系，但因其柔性特征能使系统将局部集中荷载向四周均材质:钢丝绳网、普通钢丝格栅（常称铁丝格栅）和TECCO高强度钢丝格栅匀传递以充分发挥整个系统的防护能力，即局部受载，整体作用，从而使系统能承受较大的荷载并降低单根锚杆的锚固力要求。
产品用途：系统的开放性，地下水可以自由排泄，避免了由于地下水压力的升高而引起的边坡失稳问题；该系统除对稳定边坡有一定贡献外，同时还能抑制边坡遭受进一步的风化剥蚀，且对坡面形态特征无特殊要求，不破坏和改变坡面原有地貌形态和植被生长条件，其开放特征给随后或今后有条件并需要时实施人工坡面绿化保留了必要的条件，绿色植物能够在其开放的空间上自由生长，植物根系的固土作用与坡面防护系统结为一体，从而抑制坡面破坏和水土流失，反过来又保护了地貌和坡面植被，实现最佳的边坡防护和环境保护目的。
[1]主动防护系统简单类型：边沿（或上沿）钢丝绳锚杆+支撑绳+缝合绳（D0/08/300钢绳网+上下沿锚固+上下沿（或横向）支撑绳）边沿（或上沿）钢丝绳锚杆+支撑绳+缝合绳（D0/08/300钢绳网+上下沿锚固+上下沿（或横向）支撑绳）普通型号：系统钢丝绳锚杆+支撑绳+缝合绳，孔口凹坑+张拉［或边沿（上沿）锚固（钢索锚杆2-4m距4.5m）+纵横向支撑绳（2-∮16）+钢丝绳网（◇08/300/4*4㎡）+缝合绳（∮8）］被动防护系统：材质：钢丝绳网、支撑绳和减压环构造：由钢丝绳网或环形网（需拦截小块落石时附加一层铁丝格栅）、固定系统（锚杆、拦锚绳、基座和支撑绳）、减压环和钢柱四个主要部分构成产品特性：系统的柔性和拦截强度足以吸收和分散传递预计的落石冲击动能,消能环的设计和采用使系统的抗冲击能力得到进一步提高.与刚性拦截和砌浆挡墙相比较,改变了原有施工工艺,使工期和资金得到减少产品用途:适用于建筑设施旁有缓冲地带的高山峻岭，把岩崩、飞石、雪崩、泥石流拦截在建筑设施之外，避开灾害对建筑设施的毁坏[2]被动防护系统的常用规格：[钢柱（间距10M），带消能环的∮16双支撑绳和∮16“人”字形上拉锚绳（每跨6个消能环），∮16侧拉锚绳（单绳），◇/08/200/4*5㎡钢丝绳网，∮8缝合绳,格栅网]。
边坡防护工程 SNS被动防护系统结构设计图
SNS边坡柔性防护系统.pdf
SNS边坡柔性防护系统一、概述SNS(Safety Netting System) 以高强度柔性网（钢绳网、环形网、高强度钢丝格栅）作为主要构成部分，并以覆盖（主动防护）和拦截（被动防护）两大基本类型来防治各类斜坡坡面崩塌落石，风化剥落等地质灾害和雪崩、岸坡冲刷、爆破飞石、坠物等危害的新型柔性防护系统，它是一种集构件设计与加工、系统配置设计与定型、现场设计选型、现场布置与施工设计的系统化技术。
其结构类型也实现了多样化、系统化和标准化，在斜坡安全防护特别是崩塌落石防护领域得到了广泛应用。
该系统技术已成功地应用于国内铁路、公路、水电站、矿山和市政工程的上千个边坡工点，解决了传统防治措施难以解决的大量难题。
其可靠的安全保障性、施工的快速标准化和利于环保等综合技术经济优势及其新颖而巧妙的防护观念和设计思想，已被广大工程技术人员所广泛认识和认同。
总结起来，与传统的典型圬工结构相比，SNS系统不仅具有以圬工为代表的传统方法的防治功能，并能满足前述对坡面地质灾害防治新技术的基本要求，具体表现为以下几个主要方面：1、充分利用柔性材料的易铺展性和高防冲击能力，通过系统的开发和大量的现场试验，形成了适应各类坡面地质灾害防护的系统化技术，通过定型化的均衡设计实现了系统产品的标准化和最优化，并便于工程质量控制和工程量的准确计量。
2、充分利用高强金属材料的质轻和易加工特点来实现系统的轻型化、部件生产的工厂化和积木式部件安装，以尽可能简单的机具，最短的工期和最少的劳动力来实现施工安装和维护的简单快速化，从而解决山区复杂地形条件下传统防护措施施工困难、进展缓慢的长期难题。
3、充分利用系统的柔性和施工布置的灵活性来最大限度地适应各种复杂的地形地貌环境，避免或尽可能降低因开挖所造成的环境破坏和对边坡稳定性的危害，以及对其他作业和周边建筑物正常运营的干扰，可以同步或超前于土石方主体开挖工程的施工，即能实现逆作法施工或平行作业。
4、充分利用系统的开放性来减小系统的视觉干扰和保护原有植被及其生长条件，并给实施人工绿化提供了可能，以充分利用植物根系的护坡加固作用和绿色植物的环境绿化美化功能，将工程治理与环境保护和改造融为一体。
SNS被动防护系统施工方案
SNS被动防护系统施工方案SNS边坡柔性防护工程施工严格执行铁道部运输局颁发的《SNS边坡柔性防护系统设计、施工、验收暂行办法》（2000年10月30日发布），有关土石方、混凝土、锚杆等单项工程，除按本办法施工外，也执行现行的《土方与爆破工程施工及验收规范》、《钢筋混凝土工程施工及验收规范》、《锚杆喷射混凝土支护技术规范》等国家及铁道部有关标准的规定。
SNS被动防护施工方法：施工前把钢柱与格栅网组装起来，在设计标高位置浇筑混凝土基础，把格栅网纵向钢绳网的下端及钢柱嵌入基础内。
开挖基坑浇筑混凝土基础时，挖至基岩而尚未达到设计深度，则在基坑内的锚孔位置处钻凿锚杆孔，待锚杆插入基岩并注浆后再浇筑上部基础混凝土。
然后在设计位置制作固定上拉锚绳的锚杆，对有锚杆施工的作业，进行钻孔、注浆安装和拉拔试验。
锚杆施工中，锚杆孔深，对地脚螺栓锚杆，孔深误差不宜大于50mm；对钢丝绳锚杆，孔深不小于设计锚固长度50mm。
锚杆钻孔方位与拉锚绳方位一致；所有锚杆均采用SNS系统配套供应的成品锚杆，锚杆长度大于3m时，采用机械注浆。
锚杆安装后，不随意敲击，三天内不悬挂重物或进行会使其受载的下道工序施工，这几步完成后进行安装。
基座安装：安装基座的基础顶面平整，一般不高出地面10cm，以使下支撑绳尽可能紧贴地面；基座安装时确保使其挂座朝向坡面下方。
钢柱与拉锚绳安装：拉锚绳绳端用不少了于4个绳卡固定。
拉锚绳上的减压环宜距钢柱顶0.5m～1m。
支撑绳安装：支撑绳固定前张拉紧，系统安装完毕后上，支撑绳的铅直垂度不超过柱间距的3％。
减压环位于离钢柱约0.5m处，同一侧为双减压环对，两减压环间应相距0.3m～0.5m。
钢丝绳网铺挂与缝合：钢丝绳网只能与支撑绳或临近网边缘缝合联结。
不与钢柱和基座等构件直接联结。
缝合绳两端重叠1.0m后各用两个绳卡与钢丝绳网固定。
SNS柔性被动防护网施工方案
SNS柔性被动防护网施工方案
一、概述
1.1目的
本施工方案的目的是制定一个实施SNS柔性被动防护网的方案，以保护现有网络的安全性和稳定性，防止网络攻击和未经授权的入侵。
1.2背景
1.3施工范围
本施工方案针对的是企业以及个人的网络环境，旨在通过SNS柔性被动防护网对网络进行防护。
二、施工准备
2.1前期准备
施工前，将根据客户网络的特点，设计出一套完整的系统架构图和配置方案。
同时，需要收集和准备必要的施工资料，如：网络设备的资料，运行环境的配置，防护策略定义，以及施工过程中的管理和操作流程。
2.2现场勘察
在实际施工前，需要对客户网络环境进行勘察，以了解其网络环境，如：网络拓扑结构、网络通信情况、网络安全控制等。
这也将为后续施工提供参考依据。
三、施工内容
3.1架构设计
首先，根据客户网络环境，制定SNS柔性被动防护网的结构框架：首先，确定内网与外网的界限。
sns柔性防护系统施工简介
SNS柔性防护系统施工简介锚杆施工1孔位在尽可能满足设计要求并减少开挖的基础上，充分利用原有的地形地貌。
SN S主动系统在确保锚杆纵横间距不小于相应钢丝绳边长的基础上允许有10%的调整范围；SNS被动系统的拉锚锚杆位置,在确保系统稳定和所配置拉锚绳长度足够的基础上,允许灵活调整; 钢柱间距在确保不大于12m的基础上允许有20%的调整量; 每个基座的四根地脚螺栓锚杆间的纵横间距误差不应大于5mm。
2孔深对地脚螺栓锚杆，孔深误差不宜大于±50mm；对钢丝绳锚杆，孔深不得小于设计锚固长度50mm。
3钻孔方位SNS被动系统中的拉锚锚杆在确保向下倾斜的角度不应小于15º的基础上，宜与拉锚绳方位一致；SNS主动系统的钢丝绳锚杆在确保向下倾斜的角度不应小于15º的基础上，宜与所在位置坡面垂直；地脚螺栓锚杆应与基座面垂直，偏斜误差不得大于3º。
4清孔当采用湿式钻孔作业时，应用水进行清洗。
5当需开挖基坑浇筑混凝土基础时，对覆盖层不厚的地方，当开挖至基岩而尚未达到设计深度时，则在基坑内的锚孔位置处钻凿锚杆孔，待锚杆插入基岩并注浆后再浇筑上部基础混凝土。
SNS主动系统的安装1支撑绳安装1.1支撑绳应穿过沿程各锚杆的外露鸡心环套。
1.2绳端必须用绳卡固定，绳卡间距5~10cm，固定后绳端应留长度不小于2 0cm的自由尾绳。
1.3支撑绳两端固定前应张紧，张紧力不得小于5KN。
2土工格栅铺设2.1 在设计范围内沿坡面平铺土工格栅，其固定和连接应符合下列要求;2.2土工格栅应置于底层。
2.3宜用长度5~10cm的地钉（材料可用铁钉、竹钉或Ф4钢筋）按不大于1 m的间距将土工格栅固定在坡面上。
3铁丝格栅铺设在设计范围内沿坡面铺设铁丝格栅，其固定和连接应满足下列要求：3.1对有土工格栅的系统，铁丝格栅可铺设在支撑绳的上方或下方。
3.2对无土工格栅的系统，铁丝格栅应位于系统底层。
4钢丝绳网铺挂与缝合在各挂网单元内顺序铺挂钢丝绳网，同时用缝合绳将钢丝绳网与支撑绳或相邻网块边沿进行缝合连接并张紧，缝合绳两端头宜叠置不小于0.5m的长度，两绳端各用两个绳卡与钢绳卡与钢绳网固定连接。
SNS主动柔性防护网施工方案
SNS主动柔性防护网施工方案SNS主动柔性防护网(SNS Active Flexible Protection Net)是一种先进的土木工程技术，用于在山区和河道等地方进行防护和护坡工程。
这种柔性防护网可以有效地防止土坡的坍塌和河堤的冲刷，使得土地可以得到有效的保护和利用。
本文将介绍SNS主动柔性防护网的施工方案。
首先，在进行SNS主动柔性防护网的施工前，需要进行详细的工程测量和设计。
测量工作包括对施工地区的地形和地貌进行测量，确定施工地点的坡度和高度，以及计算所需的柔性防护网的具体尺寸和数量。
设计工作包括根据测量结果和工程要求，确定柔性防护网的网孔大小、材料和布置方式等。
其次，在施工现场进行土地准备工作。
这包括清理施工区域的杂草和垃圾，修剪杂乱的树木和灌木，清除表面的石头和均匀化土地。
如果施工地区有不平坦的地面，还需要进行地面平整工作，确保柔性防护网能够牢固地固定在土地上。
然后，进行柔性防护网的安装工作。
首先，将事先准备好的柔性防护网按照设计要求在施工现场展开。
展开网的过程中，要注意保持网的平整，避免出现扭曲和褶皱。
然后，用锚杆或钢管将网固定在土地上。
锚杆或钢管的选择应根据设计要求和施工地点的实际情况来确定。
在固定网的过程中，要保证每个固定点的力度均匀，确保网能够牢固地固定在土地上。
接下来，进行柔性防护网的连接和补强工作。
在连接工作中，需要使用特殊的连接件将不同的网片连接在一起，以形成一个整体的柔性防护网系统。
连接件的选择应根据设计要求和工程需要来确定。
同时，还需要使用钢丝绳或类似的材料对柔性防护网进行补强，以增强其抗拉强度和稳定性。
最后，对施工完成的柔性防护网进行检查和验收工作。
检查工作包括对柔性防护网的固定点、连接点和补强点进行检查，确保其牢固可靠。
验收工作包括对土地的护坡效果进行评估，是否达到了设计要求和工程要求。
总之，SNS主动柔性防护网的施工方案包括测量和设计、土地准备、安装、连接和补强、检查和验收等步骤。
SNS柔性被动防护网施工方案[优秀工程方案]
![SNS柔性被动防护网施工方案[优秀工程方案]](https://img.taocdn.com/s3/m/9ca24e596294dd88d1d26b21.png)
SNS柔性被动防护网施工方案施工顺序及工法1 清除坡面防护区域内威胁施工安全的浮土及浮石,对不利于施工安装和影响系统安装后正常功能发挥的局部地形(局部堆积体和凸起体等)进行适当修整;2 放线测量确定锚杆孔位(根据地形条件,孔间距可有0.3米的调整量),在孔间距允许的调整量范围内,尽可能在低凹处选定锚杆孔位;对非低凹处或不能满足系统安装后尽可能紧贴坡面的锚杆孔(一般连续悬空面积不得大于5米,否则宜增设长度不小于0.5米的局部锚杆,该锚杆可采用直径不小于%%c12的带弯钩的钢筋锚杆或直径不小于2%%c12的双股钢绳锚杆),应在每一孔位处凿一深度不小于锚杆外露环套长度的凹坑,一般口径20厘米,深20厘米;3 按设计深度钻凿锚杆孔并清孔,孔深应大于设计锚杆长度5厘米～10厘米,孔径不小于%%c42;当受凿岩设备限制时,构成每根锚杆的两股钢绳可分别锚入两个孔径不小于%%c35的锚孔内,形成人字形锚杆,两股钢绳间夹角为15°～30°,以达到同样的锚固效果;当局部孔位处因地层松散或破碎而不能成孔时,可以采用断面尺寸不小于0.4×0.4米的C15砼基础置换不能成孔的岩土段;4 注浆并插入锚杆,采用标号不低于米20的水泥砂浆,宜用灰砂比1:1～1.2、水灰比0.45～0.50的水泥砂浆或水灰比0.45～0.50的纯水泥浆,水泥宜用42.5普通硅酸盐水泥,优先选用粒径不大于3米米的中细砂,确保浆液饱满,在进行下一道工序前注浆体养护不少于三天;5 安装纵横向支撑绳,张拉紧后两端各用2～4个(支撑绳长度小于15米时为2个,大于30米时为4个,其间为3 个)绳卡与锚杆外露环套固定连接;6 从上向下铺挂格栅网,格栅网间重叠宽度不小于5厘米,两张格栅网间以及必要时格栅网与支撑绳间用%%c1.5铁丝进行扎结,当坡度小于45°时,扎结点间距一般不得大于2米,当坡度大于45°时,扎结点间距一般不得大于1米(有条件时本工序可在前一工序前完成即将格栅网置于支撑绳之下);7 从上向下铺设钢绳网并缝合,缝合绳为%%c8钢绳,每张钢绳网均用一根长约31米(或27米)的缝合绳与四周支撑绳进行缝合并预张拉,缝合绳两端各用两个绳卡与网绳进行固定联结.。
SNS柔性被动防护网施工方案
SNS柔性被动防护网施工方案SNS柔性被动防护网是一种新型的防护设施，由柔性网体、支撑绳索和固定设施组成，具有柔性、轻巧、透水透气等特点。
它可以在河流、河道、海岸、山体等需要防护的地方进行施工和安装，能够有效防止地质灾害的发生，并提供必要的环境保护。
一、施工前准备工作1.了解施工地的地理条件、水文条件等相关情况，并制定施工方案。
2.梳理相关法律法规和规范要求，确保施工过程符合相关标准。
3.准备必要的施工材料和设备。
二、施工过程1.确定施工点位，并进行示范性装修。
参照设计图纸，将固定设施按照要求安装到预定的位置上。
2.开始进行柔性网体的安装，根据设计要求将柔性网体铺设在固定设施上，并用支撑绳索进行固定。
要注意确保柔性网体的紧固点和支撑绳索的间距符合要求。
3.在柔性网体的上游一侧，设置有适当的滚石，以增加防护网的稳定性。
在下游一侧，设置有适当的止水梁，以防止水流冲击造成破坏。
4.在施工过程中，要根据需要调整柔性网体的张力，以保证其稳定性和牵引力。
5.施工过程中要进行质量检查，确保施工质量符合相关标准。
三、防护效果评估1.在施工完成后，要进行防护效果的评估，包括稳定性评估、泥沙滞留效果评估和水流调控效果评估等。
2.评估结果可以用于后续的工程设计和调整，以提高防护效果。
四、施工后维护1.定期巡检和维护柔性被动防护网，保持其稳定性和完整性。
2.对于发现的损坏或破坏部分，要及时进行修复或更换。
3.定期清理滞留的泥沙，保持柔性被动防护网的通畅性和透水透气性。
总结：SNS柔性被动防护网作为一种新型的防护设施，具有较好的柔性、轻巧和透水透气等优点，对于防止地质灾害的发生和保护环境具有重要意义。
在施工过程中，需要进行施工前准备工作、施工过程中的固定设施安装和柔性网体铺设、防护效果评估以及施工后的维护等工作，以确保防护效果的实现和持续性。
边坡SNS被动防护网施工措施
边坡SNS被动防护网施工措施
1.施工前准备
在进行边坡SNS被动防护网施工前，必须对边坡的土质、坡度和地质情况进行详细的调查和分析，以确定边坡的稳定性和需要采取的措施。
2.布置锚杆位置
根据设计要求确定锚杆的布置位置，一般应均匀分布在边坡上。
根据边坡的高度和土质条件，确定锚杆的长度和间距。
3.钻孔
在锚杆布置位置进行钻孔，钻孔的直径和深度应根据设计要求进行控制。
钻孔必须穿透边坡的不稳定层并延伸到稳定的地层。
4.锚杆安装
在钻孔后，将锚杆插入孔内，并用碎石等材料填充孔间隙。
根据设计要求，可以使用钢筋、钢棒等材料作为锚杆。
5.硬化提拉锚杆
经过一定时间使锚杆中锚固材料硬化后，进行提拉锚杆。
提拉锚杆需要使用专门的设备，通过施加力量将锚杆拉向边坡的方向，使其能够承受边坡的荷载。
6.定向锚固
当锚杆被拉向边坡时，需要通过定向锚固来确保锚杆的稳定性。
定向锚固是将锚杆固定到岩石或混凝土结构中，通过锚固结构的稳定性来保证锚杆的稳定性。
7.安装钢丝网
在锚杆安装完成后，需要安装钢丝网，以形成SNS被动防护网。
钢丝网应根据设计要求进行正确的铺设，并用钢丝或固定件固定在锚杆上。
8.网络连接和维护
为了确保边坡SNS被动防护网的稳定性，需要对钢丝网进行连接和维护。
连接网的方法可以是焊接或插接。
维护工作主要包括锚杆的定期检查和钢丝网的修补或更换。
SNS主动柔性防护系统治理方案设计
310国道陕县硖石山局部边坡SNS主动柔性防护系统治理方案设计（李文勇河南·洛阳）【内容摘要】随着人类对绿化重视，许多高边坡危岩地带越来越多的采用SNS柔性防护这种新技术，它不但能够起到安全防护的作用，而且还将对山体防护区域植被的破坏降低到最低限度。
【关键词】：SNS主动防御，钢绳网，支撑绳1 前言1.1 任务来源由于310国道陕县硖石段的岩质高边坡局部时有发生岩块坠落和崩塌现象，受当地公路局委托经过有关专家、技术人员的充分论证，最终选择局部边坡采用SNS(Safety Netting System)主动柔性防护系统为主的综合治理方案。
1.2 目的任务通过局部边坡治理，确保经过310国道陕县硖石段的往来车辆不再受到危岩、崩塌的威胁。
2 工程概况拟治理边坡在310国道的陕县硖石段，来往车辆频繁。
该边坡属人工开挖形成的岩质高边坡，边坡高度在11.6～41.9m之间，坡度48°～90°，边坡段全长约440m，位于半径140m弯道上；边坡岩土体为强风化鲕状灰岩、泥页岩、砂岩及碎石坡积物。
受地质构造运动影响，岩体受到强烈挤压，裂隙、节理发育，形成破碎的危岩体，诱发的主要地质灾害种类为危岩坠落和崩塌。
310国道硖石山高边坡段完全具备了崩塌、落石形成的条件：边坡坡度大，节理发育，构造面临空且倾角较陡，雨水冲刷裂隙等因素。
3 稳定性分析采用SNS主动柔性防护系统治理区的危石主要为软硬相间的砂岩、页岩互层，在长期风化及雨水冲刷作用下，页岩风化较快而先脱落，使位于上方而风化较慢的危石悬空重叠在上方，在这种情况下，危石的稳定与否取决于裂隙面的抗剪强度。
设下块危石的宽度为a，高度为d，悬臂长b，岩体容重为r则拉应力为：r a d b2/2σ= = 3 r b2/d①a d2/6RtFs= ②σ式中：Fs—危岩的安全系数；Rt—岩石的抗拉强度。
一般情况下，完整的岩石具有较大的抗拉强度，悬臂较小时尚不致使其坠落。
第三项目部SNS边坡防护系统设计方案
昭通市水富至绥江二级公路第三项目部K49+000～K81+470.77SNS边坡柔性安全防护系统设计方案中国建筑第五工程局有限公司昭通市水绥二级公路第三项目部二○一○年十一月设计说明一、综述水富至绥江二级公路所经区域位于四川盆地南缘与云贵高原过渡地带，区域内以山地为主地形，地势陡峭崎岖，沟谷纵横，悬崖错叠，路基设计以高填深挖为主，部分路段采用桥梁、隧道跨越。
沿线深挖石方路基段基岩岩性以泥岩、泥质粉砂岩、砂岩、灰岩、泥灰岩地层为主。
岩石构造作用、风化作用强烈，岩体破碎易发生危岩崩塌。
开挖后边坡上破碎失稳岩体多见，并有进一步发育趋势。
施工阶段要及时有效的采取一定的加固防范措施，否则将对后续施工及以后道路行车安全埋下安全隐患。
根据总体设计要求，路基加固防范措施遵循以防为主、防治结合、安全经济、造型美观、顺应自然、与环境景观相协调的原则，本项目挖方路基边坡采取边开挖边设计的动态设计原则。
2010年11月19日，在昭通市水绥二级公路建设管理处绥江分处胡天元副总工程师的组织下，业主、设计、监理及施工四方代表一起对全线挖方路基进行了实地勘察，通过对沿线地质、水文、地形、地貌、气象、地震等自然条件进行全面调查研究，结合开挖施工过程中的监测资料，对K51+670~K52+020、K52+415~K52+515、K53+410~K53+440、K56+085~K56+185、K57+627~K57+670、K66+380~K66+540、K74+520~K74+956、K75+083~K75+200、K75+930~K76+100、K76+210~K76+465 十段石方路基边坡及K56+056卡房隧道出口仰坡防护进行完善设计。
一致同意上述十一段边坡采用SNS边坡柔性安全防护系统GPS2型主动防护进行加固防范。
二、设计依据1）水绥二级公路第三项目部关于SNS边坡柔性安全防护系统的《昭通市水（富）～绥（江）二级公路工程变更（完善）设计现场处理卡》。
SNS被动防护网及锚喷边坡治理设计说明
目录一设计依据及原则 (1)1.1 设计依据 (1)1.2设计原则 (1)二边坡治理方案设计 (1)2.1治理方案选型 (1)2.2设计参数 (2)2.3设计说明 (2)三施工技术要求 (3)4.1削顶、清理危岩体施工技术要求 (3)4.2锚杆施工技术要求 (4)4.3挂网喷射混凝土施工技术要求 (4)4.4 钢筋砼墙施工技术要求 (4)4.5 被动防护网施工技术要求 (4)4.6截水沟施工技术要求 (5)四监测工程设计 (6)5.1 监测目的及原则 (6)5.2 监测内容 (6)5.3 监测频率与监测组织 (6)5.4 监测数据分析 (6)五工程锚杆基本试验及验收试验要求 (7)6.1工程锚（索）杆基本试验要求 (7)6.2 工程锚（索）杆验收试验要求 (7)六施工工序及进度安排 (7)7.1 施工工序 (7)7.2 施工进度建议 (7)七治理工程量及造价概算 (8)8.1 概算编制依据 (8)8.2 概算编制原则 (8)8.3 工程量及造价概算 (8)治理工程图纸目录一设计依据及原则1.1 设计依据1.《地质灾害防治条例》（国务院第394号令）；2.《浙江省地质灾害防治条例》（浙江省人民代表大会常务委员会公告第18号令）；3.《岩土工程勘察规范》（GB50021-2001）（2009年版）；4.《建筑边坡工程技术规范》（GB50330-2013）；5.《滑坡防治工程勘查规范》（DZ/T0218-2006）；6.《滑坡崩塌泥石流灾害调查规范》（DZ/T0261-2014）；7.《建筑地基基础设计规范》（GB50007-2011）；8.《混凝土结构设计规范》（GB50010-2010）；9.《工程岩体分级标准》(GB50218-94)；10.《铁路沿线斜坡柔性安全防护网》（TB/T3089－2004）；11.《公路边坡柔性防护体系构件》（JT/T528-2004）；12 .现场踏勘及调查取得的资料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
边坡开挖被动型SNS柔性防护系统设计
【摘要】在水利工程中，对于土石方开挖的边坡防护形式多种多样，本文探讨被动型SNS柔性防护。
该系统是一种能拦截和堆存落石的柔性拦石网，被动型SNS柔性防护具有施工时间短、施工方便等优点。
【关键词】被动型SNS柔性防护；投合；系统设计
1 被动型SNS柔性防护系统其主要技术基础背景和功能特点
1.1 与传统拦挡结构的主要差别在于系统的柔性和强度足以吸收和分散传递预计的落石冲击动能，即从观念上一改传统的刚性或低强度低柔性结构为高强度柔性结构来实现系统防护功能的有效。
1.2 以落石所具有的冲击动能这一综合参数作为最主要的设计参数，避开了传统结构设计中以荷载作为主要设计参数时所存在的冲击动荷载难以确定的问题，实现了结构的定量设计，已开发完善了足以适应各种常见形式和规模崩塌落石的不同标准化形式。
1.3 系统产品的开发和定型以大量的现场试验为基础，并由此实现了系统各构成部件的标准化均衡设计，它能在系统的设计能力范围内安全地吸收落石的动能并将其转变为系统的变形能而加以消散，且这种功能基本上与落石在网上的冲击点位置无关，给系统的设计选型和标准化带来了极大的方便。
1.4 在设计上不仅考虑了易于安装，同时还考虑了在象悬崖这样的恶劣地形条件下能实现这种安装，即用最少量的锚固和最少量的开挖来实现最快速简便的施工安装。
1.5 为适应建筑业的工厂化发展趋势，系统部件全部实行标准化的工厂生产，现场施工除少量的以锚杆安装为主的基础施工外，主要为积木式的装配作业，施工安装和维修人员仅需要少量常规简单机具即可进行系统的安装、维修和部件更换。
1.6 系统的结构和基础形式简单化，并以两根钢柱之间的一跨为单元连续布置，使其对各种复杂地形具有极强的适应性。
2 被动型SNS柔性防护系统组成内容
整个系统由钢丝绳网或环形网（需拦截小块落石时附加一层铁丝格栅）、固定系统（锚杆、拦锚绳、基座和支撑绳）、减压环和钢柱四个主要部分构成，系统的柔性主要来自于钢丝绳网、支撑绳和减压环等结构，且钢柱与基座间亦采用可动铰联结以确保整个系统的柔性匹配。
2.1 钢丝绳网
钢丝绳网是系统（RX型）的主要特征构成形式之一，且往往是遭受冲击的第一部分，它必须将来自于落石的冲击荷载传递到支撑绳、拉锚绳等部件上，并最终传给锚杆。
由于钢丝绳网具有非常高的强度和弹性内能吸收能力，只要对落石特征进行了正确的分析并进行了正确的系统设计选型，在大多数情况下它是无需维护的。
采用菱形钢丝绳网的拦石网能够拦截最高动能为750kJ的落石，更高能级的系统则采用环形网形式。
2.2 ROCCO环形网
由于钢丝绳网形式的拦石网能级有限，已开发成功了在落石冲击过程中能发生自身几何形态改变、具有更为突出柔性特征的环形网来取代钢丝绳网，以此为基础的拦石网能够实现3000kJ以上的落石拦截，并能进一步简化结构形式（如支撑绳和减压环的配置）、方便局部受损后的维护修复，已经成为一种替代钢丝绳网系统的新型拦石网（RXI型），实现了SNS被动防护系统的更新换代和升级。
2.3 支撑绳
冲击荷载必然要从柔性网传递给支撑绳，因此支撑绳在设计上必须确保其具有与网内冲击点位置无关的恒定响应特征，在特定位置设置减压环和/或缓冲绳的支撑绳设计形式，除能实现这一功能外，还实现了能量消散、绳网下垂和维护需求间的最佳平衡。
2.4 减压环
减压环为对系统起过载保护作用从而避免其他部件发生严重破坏的重要部件，是迄今为止人们所能实现的最简单而有效的消能元件结构形式，它为一在结点处按预先设定的力箍紧的环状金属管，使用时钢丝绳顺管内穿过，当与减压环相连的钢丝绳所受拉力达到一定程度时，减压环启动并通过变形位移来吸收能量，从而实现其过载保护作用功能。
且当冲击能量在设计范围内时，能多次接受冲击发生位移。
2.5 缓冲绳
在标准形式的环形网类拦石网基础上，最新成功开发的一种能使环形网更好地适应落石冲击的关键技术构件，它是按一定规则布置、并与支撑绳和环形网局部联结、在落石冲击时可以沿支撑绳移动的松弛独立绳段，通过带动环形网的横向位移来在变形消过程中实现荷载的优化传递，是一种区别于减能压环的又一种消能构件，具有使系统各构件的荷载分配更为均衡、降低最终传到各锚杆的荷载、取代了各分段中部的减压环、系统的安装和维护更为简单易行、系统结构更趋优化等优点。
2.6 钢柱和锚杆
钢柱的主要作用是作为系统的直立支撑，钢柱与基座间的可动铰联结确保了钢柱遭受直接冲击时基座地脚螺栓的免遭破坏；与各拉锚绳相连的柔性双股钢丝绳锚杆，其嵌套鸡心环或套管的环套式设计能最好地吸收高冲击荷载，尤其是在锚杆轴线与其外力方向不在同一直线上时，这种锚杆形式具有最好的自适应能力。
此外，由于遭受冲击时传递到拉锚锚杆上的荷载表现为一种瞬间冲击动荷载（一般不超过0.3秒），因此按静力学指标评估的较低水平的锚固能力即能满足要求。
2.7 拉锚绳
连接于钢丝绳锚杆与钢柱间的钢丝绳，根据其位置和作用功能的不同分为上拉锚绳、下拉锚绳、侧拉锚绳和中间加固拉锚绳，其主要作用是对整个系统起加固作用，以确保系统的整体稳定性，阻止系统遭受落石冲击时发生整体倾倒，并实现残余冲击荷载最终向地层的传递。
3 被动型SNS柔性防护系统设计资料（表1、图1、图2）
表1 PFSS
4 结语
当落石冲击拦石网时，其冲击力通过网的柔性得以首先消散并将剩余荷截从冲击点向系统周边逐级加载，最终传到锚固基础和稳定地层，且由锚杆及其基础承受的该最终剩余荷载已达到很小的程度。
由于加载途径由具有不同荷载消散能力的各种部件构成，为合理确定系统各部件的结构尺寸，确保各部件的柔性和承载能力相互匹配，使整个系统处于均衡的最佳状态，避免此强彼弱的不合理设计带来的材料浪费或局部过早破坏，对此，为避开难以弄清各加载途径内所分担的荷载大小这一技术难题。
在SNS系统的开发过程中，除对系统进行理想化条件下的理论计算来进行均衡化设计（即实现系统各构成部件的安全系数近于相等，并将薄弱环节预留在最易修复或更换之处以避免过载时系统部件的大范围变形破坏）之外，主要通过大量的室内外试验来实现标准化和均衡化设计，从而通过确保系统施工作业标准化、快速化和设计最优化来达到SNS防护系统科学、经济和安全可靠的目的。
由于系统明显的柔性特征，根据简单的动量定理即可知，当落石与拦截结构发生接触碰撞时，刚性拦截结构允许的变形小，相互碰撞作用时间短，必然产生较大的冲击荷载。
相反，SNS柔性系统在同等条件下因允许变形大、作用时间长，所发生的冲击力必然较小，因此能拦截高能量的大块落石并实现结构的轻型化，充分体现“以柔克刚”的思想。
相应地，由于环形网本身能够通过几何变形来使其外形尺寸增大，整个系统的允许变形能力更大，从而能够实现更高能级的落石防护。
