北师大版八年级物理上册 光现象实验单元测试卷 (word版,含解析)

一、初二物理光现象实验易错压轴题（难）1．如图所示，某同学做“平面镜成像的特点”实验．他将一块玻璃板垂直架在桌面上，再取两段等长的蜡烛A和B一前一后竖放在玻璃两侧，点燃玻璃板前的蜡烛A．（1）在实验中用平板玻璃代替平面镜，这是为了________ ；如果有3mm厚和2mm厚的两块玻璃板，应选择________ mm厚的玻璃板做实验．（2）实验中，小华同学用左手将放在玻璃板前的蜡烛点燃，发现玻璃板中的“自己”是用________（填“左”或“右”）手点燃蜡烛的．他又将玻璃板绕其底边转向自己，发现镜中的像________ (选填“转向自己”、“转离自己”或“不动”)．（3）实验中，玻璃板后的蜡烛和玻璃板前的蜡烛产生的像无法完全重合，原因是________．（4）小琳将图甲中的玻璃板换成平面镜，垂直于纸板放置（如图乙所示），探究“光反射时的规律”．他用激光笔沿硬纸板EO照射到平面镜上的O点．反射光线沿OF射出，则∠NOF________∠EON（选填“＞”、”＜”或“=”）．如果纸板没有与平面镜垂直放置那么实验出现的现象是：________．（5）小琳又让入射光线沿着FO入射到O点看到反射光线沿着OE射出，这说明光反射时：________．【答案】确定像的位置2右转向自己玻璃板没有竖直放置=纸板上看不到反射光线光路是可逆的【解析】【分析】【详解】（1）用透明的玻璃板代替平面镜，在物体一侧能看到物体的像，同时还能看到代替物体的另一个物体，便于确定像的位置；因为厚玻璃板的两个面都可以当作反射面，会出现两个像，影响到实验效果，所以应选用薄玻璃板，用2mm厚的；（2）镜中的左手的像与左手在同一直线上，相对于小华是左边，但是因为是在镜子里，人物就要左右颠倒，所以小华用左手将放在玻璃板前的蜡烛点燃，发现玻璃板中的“自己”是用右手点燃蜡烛的；由于像与物关于镜面是对称的，当镜子绕底边转向向人转动时，如图所示，所以像也向人的方向转动；（3）平面镜所成的像和物体关于平面镜对称，如果玻璃板没有放正，蜡烛的像与蜡烛不在同一水平面上，所以蜡烛成的像不与蜡烛重合；（4）用激光笔沿硬纸板EO照射到平面静上的O点．反射光线沿OF射出，则根据光的反射定律可知，∠NOF=∠EON；由于反射光线、入射光线和法线都在同一平面内，当纸板F 转过一定的角度后，两块纸板不在同一平面上，所以在纸板F上就无法呈现出反射光线了；（5）反射光路是可逆的，当让光线逆着OF的方向射向镜面，会发现反射光线沿着OE方向射出．2．在“探究平面镜成像的特点”实验中．（1）实验室提供平面镜、茶色玻璃板和透明玻璃板，应选________作为实验器材，这样做的目的是为了便于________ ；（2）小丁选择两只大小外形完全一样的蜡烛是为了比较________；（3）如图1，蜡烛放在画有方格的平板上，像的位置在________；（A/B/C/D），在该位置放一光屏，屏上________（能/不能）承接到像，说明平面镜成的像是________像；（4）细心的小丁透过玻璃观察蜡烛的像时，看到在像的后面还有一个较模糊与像有部分重叠的像，出现两个像的原因是________，此时成两个像对应的物距分别是蜡烛到玻璃板前后两个面的距离，若玻璃板厚度为3mm，则两个像的中心距离为________mm.（5）如图2，小丁把四个模型分别面对玻璃板直立在桌面上，用于研究像与物左右位置的关系．其中能够达到实验目的是________；（6）小丁同学实验过程中，如果在平面上无论怎样移动镜后的蜡烛，都无法与镜前蜡烛的像完全重合，原因可能是________．【答案】茶色玻璃板确定像的位置便于比较像和物体的大小关系 B 不能虚玻璃板太厚 6 C 玻璃板与桌面不垂直（或玻璃板为竖直放置）【解析】（1）实验室提供平面镜、茶色玻璃板和透明玻璃板，研究平面镜的成像实验时，因为用平面镜不能看到后面的物体，所以不能用，为了减小环境光线对成像的干扰，提高成像的对比度，应选茶色玻璃板作为实验器材，这样做的目的是为了便于确定像的位置．（2）小丁选择两只大小外形完全一样的蜡烛，实验时像和物体可以完全重合，所以便于比较像和物体的大小关系．（3）如图，蜡烛放在画有方格的平板上，根据像和物到镜面的距离相等，连线与镜面垂直的特点，可知像的位置在B处；因为平面镜成虚像，由反射光线的反射延长线相交而形成的，所以在该位置放一光屏，屏上不能承接到像．（4）细心的小丁透过玻璃观察蜡烛的像时，看到在像的后面还有一个较模糊与像有部分重叠的像，出现两个像的原因是玻璃板的两面都能成像，即会成两个像，此时成两个像对应的物距分别是蜡烛到玻璃板前后两个面的距离，若玻璃板厚度为3mm，则后面的像物距和像距都大了3mm，所以两个像会相距6mm．（5）要研究像与物左右位置的关系，如图中的字母：ATV都是左右对称的，所以不能达到目的，C字母左右不对称，所以其中能够达到实验目的是C图；（6）平面镜成的像与物体的连线与镜面垂直，像和物体关于平面镜对称，如果在平面上无论怎样移动镜后的蜡烛，都无法与镜前蜡烛的像完全重合，原因可能是：玻璃板与桌面不垂直（或玻璃板未竖直放置），此时像不在桌面上，所以不能重合．点睛：平面镜成像的实验中有很多细节问题要注意，如在较暗的环境中实验，要用薄的玻璃板，要保证玻璃板与桌面垂直等，要注意多总结，用时则手到擒来．3．在“探究平面镜成像特点”的实验中。

（1）实验时应选较____（选填“厚”或“薄”）的玻璃板垂直放置在水平桌面上。

（2）将棋子A放在玻璃板的前面，应在玻璃板____（选填“前面”或“后面”）观察A经玻璃板所成的像。

（3）当棋子A远离玻璃板时，像的大小____。

（4）将光屏放到像的位置，无法直接在光屏上观察到像，说明所成的像是____像（5）用木板紧贴在玻璃板背面，挡住玻璃板后面的光，人眼在玻璃板前____（填“能”或“不能”）看见棋子A的像。

（6）实验时，选择两个相同的棋子，是为了比较像与物体的______；测量两只蜡烛到玻璃板的距离，是为了比较_______________________．（7）他在找准像的位置后,画出了A、B、C三点做标记(如图乙),在测量物距和像距时,他应分别测出_______两点到平面镜的距离作为物距和像距【答案】薄前面不变虚能大小关系像和物体到镜面的距离大小关系A、C 【解析】【分析】（1）玻璃板有两个反射面，每个反射面都可以成一个像，这样由于两个像的干扰，像的位置不易确定准确，需要两个像距离越近越减小误差；（2）由于平面镜成的是反射形成的虚像，应在A的一侧进行观察像实验；（3）像的大小与物体大小相同。

（4）实像和虚像的重要区别是实像能用光屏承接，虚像不能承现在光屏上。

（5）平面镜成像的原理是光的反射形成。

（6）选择两个相同的棋子可以比较像和物的大小关系；通过测量两只蜡烛到玻璃板的距离，可以得出像距等于物距的结论。

（7）为了比较物距和像距，应找到对应的点进行测量。

【详解】（1）玻璃板两个面都能成像，当越薄时，两个反射面所在的像距离越近，这样可以使确定的像的位置更加准确，厚玻璃板会形成两个像，会影响对实验结果的判断，所以选薄的玻璃板；（2）由于平面镜是反射形成的虚像，故在玻璃板前放一支点燃的蜡烛A，眼睛应该在镜前才能观察到蜡烛A经玻璃板反射所成的像；（3）平面镜成的像与物大小相同，和物到镜的距离无关，人们感觉到的近大远小是一种视觉效果，不影响真实的大小。

所以将蜡烛A逐渐远离玻璃板，它的像不变。

（4）因为虚像不能在光屏上承接，所以将光屏放到像的位置，无法直接在光屏上观察到像，说明所成的像是虚像。

（5）平面镜成的像是光的反射形成的，蜡烛发出的光线经玻璃板反射，被人眼接收，才能看到像，所以用木板紧贴玻璃板背面，挡住玻璃板后的光，人眼在玻璃板前仍能看见棋子A的像。

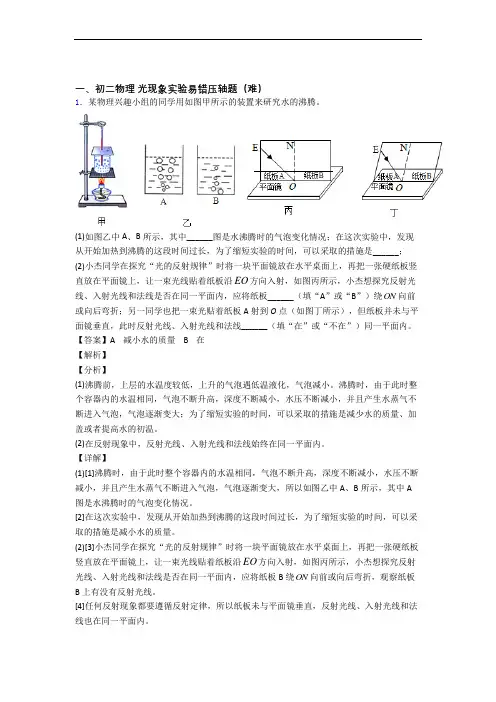

（6）实验时，选择两个相同的棋子，当后面的棋子和前面棋子的像完全重合时，可以比较像与物体的大小关系，可得像和物体大小相等的结论；测量两只蜡烛到玻璃板的距离，是为了比较像和物体到镜面的距离大小关系．（7）他在找准像的位置后,画出了A、B、C三点做标记(如图乙)，由图知，A点在蜡烛的左侧边缘，根据成像时像与物对称的特点，A的对应像点在B点，所以在测量物距和像距时,他应分别测出A、C两点到平面镜的距离作为物距和像距4．某物理兴趣小组的同学用如图甲所示的装置来研究水的沸腾。

(1)如图乙中A、B所示，其中______图是水沸腾时的气泡变化情况；在这次实验中，发现从开始加热到沸腾的这段时间过长，为了缩短实验的时间，可以采取的措施是______；(2)小杰同学在探究“光的反射规律”时将一块平面镜放在水平桌面上，再把一张硬纸板竖直放在平面镜上，让一束光线贴着纸板沿EO方向入射，如图丙所示，小杰想探究反射光线、入射光线和法线是否在同一平面内，应将纸板______（填“A”或“B”）绕ON向前或向后弯折；另一同学也把一束光贴着纸板A射到O点（如图丁所示），但纸板并未与平面镜垂直，此时反射光线、入射光线和法线______（填“在”或“不在”）同一平面内。

【答案】A 减小水的质量 B 在【解析】【分析】(1)沸腾前，上层的水温度较低，上升的气泡遇低温液化，气泡减小。

沸腾时，由于此时整个容器内的水温相同，气泡不断升高，深度不断减小，水压不断减小，并且产生水蒸气不断进入气泡，气泡逐渐变大；为了缩短实验的时间，可以采取的措施是减少水的质量、加盖或者提高水的初温。

(2)在反射现象中，反射光线、入射光线和法线始终在同一平面内。

【详解】(1)[1]沸腾时，由于此时整个容器内的水温相同，气泡不断升高，深度不断减小，水压不断减小，并且产生水蒸气不断进入气泡，气泡逐渐变大，所以如图乙中A、B所示，其中A 图是水沸腾时的气泡变化情况。

[2]在这次实验中，发现从开始加热到沸腾的这段时间过长，为了缩短实验的时间，可以采取的措施是减小水的质量。

(2)[3]小杰同学在探究“光的反射规律”时将一块平面镜放在水平桌面上，再把一张硬纸板竖直放在平面镜上，让一束光线贴着纸板沿EO方向入射，如图丙所示，小杰想探究反射光线、入射光线和法线是否在同一平面内，应将纸板B绕ON向前或向后弯折，观察纸板B上有没有反射光线。

[4]任何反射现象都要遵循反射定律，所以纸板未与平面镜垂直，反射光线、入射光线和法线也在同一平面内。

5．利用如图所示装置研究“平面镜成像的特点”。

在水平桌面上铺一张白纸，再将玻璃板竖直立在白纸上：(1)实验时，不采用平面镜而采用透明玻璃板，不仅能观察到蜡烛的像，也便于______；(2)把一支点燃的蜡烛A竖直立在玻璃板前面，再拿一支外形完全相同的_____（选填“点燃”或“不点燃”）的蜡烛B竖直立在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合；(3)把光屏放在玻璃板后，无论如何移动，都不能承接到蜡烛A的像，说明平面镜所成的像是_____像；(4)如图甲所示，一枚硬币放在竖直的平面镜前，硬币的像在a处；将平面镜平移至如图乙所示的位置时，硬币的成像情况是_____（选填字母代号）；A．硬币成像在a处 B．硬币成像在b处C．硬币成像在c处 D．硬币无法通过平面镜成像(5)小强将硬纸板竖直地立在平面镜上，如图所示，用以进行“探究光的反射规律”实验，硬纸板上的直线ON垂直于镜面，右侧纸板可绕ON向后转动，如图甲所示，反射角等于_____；若将入射光线远离法线，则反射光线_____（选填“靠近”或“远离”）镜面；若将右侧纸板向后转动，如图乙所示，在右侧纸板上_________（选填“能”或“不能”）观察到反射光线。
