常见调节阀的故障
常见调节阀的故障

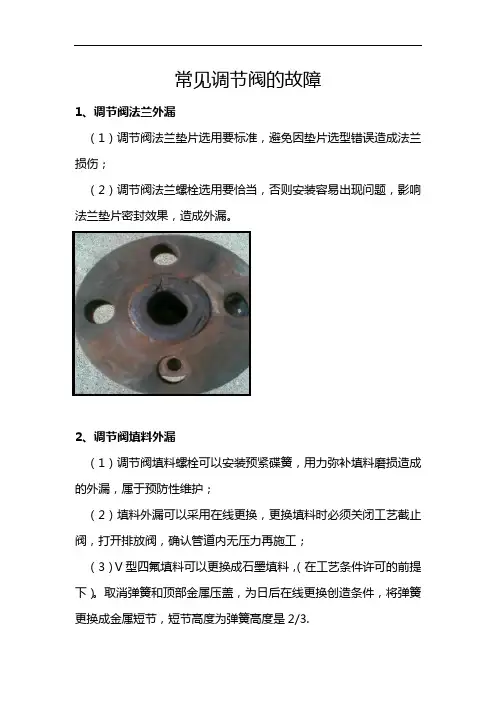

1、调节阀法兰外漏
（1）调节阀法兰垫片选用要标准，避免因垫片选型错误造成法兰损伤；
（2）调节阀法兰螺栓选用要恰当，否则安装容易出现问题，影响法兰垫片密封效果，造成外漏。
2、调节阀填料外漏
（1）调节阀填料螺栓可以安装预紧碟簧，用力弥补填料磨损造成的外漏，属于预防性维护；
（2）填料外漏可以采用在线更换，更换填料时必须关闭工艺截止阀，打开排放阀，确认管道内无压力再施工；
（3）V型四氟填料可以更换成石墨填料，（在工艺条件许可的前提下）。
取消弹簧和顶部金属压盖，为日后在线更换创造条件，将弹簧更换成金属短节，短节高度为弹簧高度是2/3.
（4）填料老化
（5）填料外漏紧急处理：在填料函处进行带压堵漏处理。
3、调节阀内漏：
（1）套筒阀阀芯、阀笼损伤
（2）阀座损伤
4、单座阀内漏：
（1）阀芯损伤
（2）阀芯密封面冲刷损伤；（3）阀芯密封面被杂物硌伤；
5、阀体损坏：
阀体腐蚀或砂眼损坏后可采取补焊方式处理
6、执行机构故障：
（1）膜片漏气：检查弹簧、气源，更换膜片；
（2）弹簧故障：弹簧预紧力不足，调节弹簧预紧力，增加相应型号的弹簧；。
气动膜片式调节阀工作原理及常见故障处理
气动膜片式调节阀工作原理及常见故障处理一、调节阀简介调节阀通常由电动执行机构或气动执行机构与阀体两部分共同组成。
直行程主要有直通单座式和直通双座式两种，后者具有流通能力大、不平衡力较小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。
角行程主要有：V型电动调节球阀、气动薄膜切断阀，偏心蝶阀等。
二、工作原理当气室输入了0.02～0.10Mpa或0.08～0.24Mpa信号压力之后，薄膜产生推力，使推力盘向下移动，压缩弹簧，带动推杆、阀杆、阀芯向下移动，阀芯离开了阀座，从而使压缩空气流通。
当信号压力维持一定时，阀门就维持在一定的开度上。
1．调节阀组成：由执行机构和阀体二部份组成。
其中，执行机构是调节阀的推动装置，它按信号压力的大小产生相应的推力，使推杆产生相应的位移，从而带动调节阀的阀芯动作。
2．气动执行机构特点：气动薄膜执行机构的特点，结构简单，动作可靠，维修方便，价格低廉，是种应用最广的执行机构。
气动薄膜执行机构是一种最常用的执行机构，它的传统机构如下图所示。
3．动作原理正作用：从上膜盖的气源接口向膜盖与膜片组成的膜室内通入空气，该气压作用于膜片与托盘，压缩弹簧，克服弹簧力向下移动，同时也带动推杆向下移动。
之后，如果膜室内气压降低，则弹簧的回复力使膜片、托盘及推杆向上移动。
反作用：从下膜盖的气源接口向膜盖与膜片组成的膜室内通入空气，该气压作用于膜片与托盘，压缩弹簧，克服弹簧力向上移动，同时也带动推杆向上移动。
之后，如果膜室内气压降低，则弹簧的回复力使膜片、托盘及推杆向下移动。
阀有正装和反装两种类型，当阀芯向下移动时，阀芯与阀座之间流通面积减小，称为正装；反之，称为反装。
气开式调节阀随阀信号压力的增大流通面积也增大；气关式则相反，随信号压力的增大而流通截面积减小。
三、调节阀的分类按用途和作用、主要参数、压力、介质工作温度、特殊用途（即特殊、专用阀）、驱动能源、结构等方式进行了分类，其中最常用的分类法是按结构将调节阀分为九个大类，6种为直行程，3种为角行程。
调节阀故障原因及处理方法
调节阀故障原因及处理方法1 、前言在自动化程度较高的工业控制系统，特点是正迅速发展的用计算机优化控制，将使生产取得最大效益。
调节阀在控制流体流量的工作过程中，作为自动调节系统的终端执行装置，接受控制操作信号，按控制规律实现对流量的调节。
它的动作灵敏与否，直接关系着调节系统的质量。
据现场实际工作统计，调节系统有70% 左右的故障出自调节阀。
因此，保证调节阀可*、准确运行，一直是一个很重要的问题。

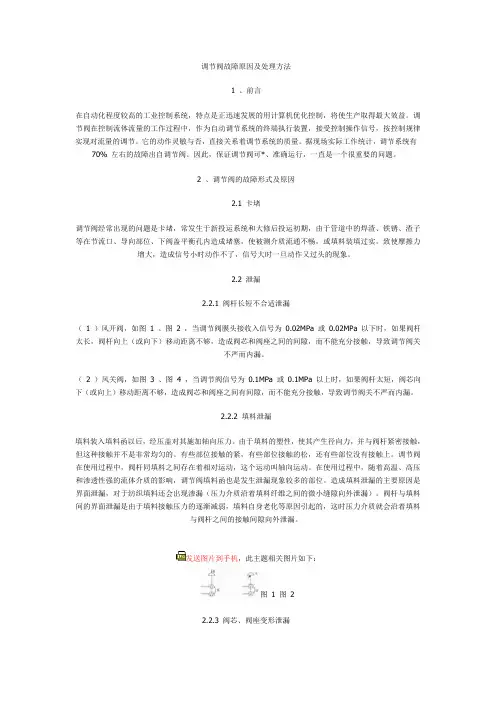

2 、调节阀的故障形式及原因2.1 卡堵调节阀经常出现的问题是卡堵，常发生于新投运系统和大修后投运初期，由于管道中的焊渣、铁锈、渣子等在节流口、导向部位、下阀盖平衡孔内造成堵塞，使被测介质流通不畅，或填料装填过实，致使摩擦力增大，造成信号小时动作不了，信号大时一旦动作又过头的现象。
2.2 泄漏2.2.1 阀杆长短不合适泄漏（1 ）风开阀，如图1 、图 2 ，当调节阀膜头接收入信号为0.02MPa 或0.02MPa 以下时，如果阀杆太长，阀杆向上（或向下）移动距离不够，造成阀芯和阀座之间的间隙，而不能充分接触，导致调节阀关不严而内漏。
（2 ）风关阀，如图 3 、图 4 ，当调节阀信号为0.1MPa 或0.1MPa 以上时，如果阀杆太短，阀芯向下（或向上）移动距离不够，造成阀芯和阀座之间有间隙，而不能充分接触，导致调节阀关不严而内漏。
2.2.2 填料泄漏填料装入填料函以后，经压盖对其施加轴向压力。
由于填料的塑性，使其产生径向力，并与阀杆紧密接触，但这种接触并不是非常均匀的。
有些部位接触的紧，有些部位接触的松，还有些部位没有接触上。
调节阀在使用过程中，阀杆同填料之间存在着相对运动，这个运动叫轴向运动。
在使用过程中，随着高温、高压和渗透性强的流体介质的影响，调节阀填料函也是发生泄漏现象较多的部位。
造成填料泄漏的主要原因是界面泄漏，对于纺织填料还会出现渗漏（压力介质沿着填料纤维之间的微小缝隙向外泄漏）。
阀杆与填料间的界面泄漏是由于填料接触压力的逐渐减弱，填料自身老化等原因引起的，这时压力介质就会沿着填料与阀杆之间的接触间隙向外泄漏。
调节阀故障分析及解决方法

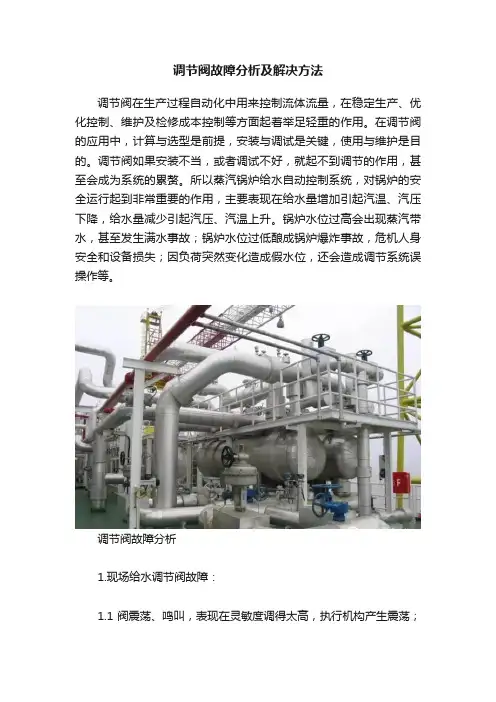

调节阀故障分析及解决方法调节阀在生产过程自动化中用来控制流体流量，在稳定生产、优化控制、维护及检修成本控制等方面起着举足轻重的作用。
在调节阀的应用中，计算与选型是前提，安装与调试是关键，使用与维护是目的。
调节阀如果安装不当，或者调试不好，就起不到调节的作用，甚至会成为系统的累赘。
所以蒸汽锅炉给水自动控制系统，对锅炉的安全运行起到非常重要的作用，主要表现在给水量增加引起汽温、汽压下降，给水量减少引起汽压、汽温上升。
锅炉水位过高会出现蒸汽带水，甚至发生满水事故；锅炉水位过低酿成锅炉爆炸事故，危机人身安全和设备损失；因负荷突然变化造成假水位，还会造成调节系统误操作等。
调节阀故障分析1.现场给水调节阀故障：1.1阀震荡、鸣叫，表现在灵敏度调得太高，执行机构产生震荡；压力变化太大，执行机构推力不足；调节阀选择太大，阀常在小开度工作；阀芯和衬套磨损严重。
1.2阀动作迟钝，表现在有堵塞现象；填料老化，填料压的太紧。
1.3泄露量大，阀芯或阀座被腐蚀、磨损；阀座松动或螺纹被腐蚀；阀座、阀芯上有异物1.4填料及上、下阀盖连接处渗漏，表现在填料压盖没压紧；阀杆损坏；紧固螺母松动；密封垫损坏。
2.锅炉电动给水调节阀产品选型不佳，主要表现在:2.1锅炉供水压力表指针不停地摆动，供水压力及水位波动较大2.2调节阀杆不停地上下动作，造成阀杆磨损严重2.3调节时间长使调节阀杆变曲2.4电动执行器，电机易烧毁。
3.锅炉电动给水调节阀与系统匹配程度不够，主要表现在:3.1给水温度高一般在102—104℃，使给水调节阀体温度较高，不利于电机散热，极易烧毁电动调节阀的电机3.2电动给水调节阀两端压差大，出口压力随蒸汽压力而定，电动给水调节阀两端压差大，电动执行器电机输出力矩大，所以在低负荷时给水调节阀会关不小造成水位不稳3.3锅炉汽包液位控制参量时间常数小负荷变化大，调节过程易出现系统震荡，特别是采用三冲量调节器控制，选取三个参量时间常数都很小，高精度控制且周期较短，若不采取有效的抗干扰措施，给水调节阀杆会上下频繁动作，造成摩擦、磨损过快，密封处会出现严重漏水。
调节阀的常见故障及排除
调节阀的常见故障及排除调节阀不同于手动阀门，它在使用过程中要处于不断地运动、调节状态，运动部件多，且要承受来自介质不平衡力等各种力量的冲击，难免出现各种预想不到的故障，这些故障可来自执行机构、调节机构，也可能来自连接的附件装置。
一、填料造成的故障因填料原因造成的故障表现为外泄漏量增大、摩擦力增大及阀杆的跳动。
分析如下：1.填料材质不合适。
由于填料材质不合适造成的故障主要是外泄漏量增大及摩擦力增大例如，在高温应用场合，采用聚四氟乙烯填料。
故障处理方法是更换填料。
2.填料结构设计不当．o填料腔内，填料和有关附件的位置安装不合适，填料高度不合适故障处理方法是按产品说明书要求安装填料和有关附件。
3.填料安装不合适。
例如，石墨填料采用螺旋式安装造成填料压紧力不均匀，中心没有对准等。
故障处理方法是按层安装，使压紧力均匀。
4.填料有杂物。
填料内的杂物造成阀杆划迹。
故障处理方法是对填料进行清洁，除去杂物5.上阀盖安装不当。
上阀盖安装不当使填料受力不均匀。
故障处理方法是重新安装上阀盖的垫圈，并对上阀盖固紧螺栓平均地用对角方式压紧o二、执行机构的气密性造成的故障执行机构的气密性造成的故障表现为响应时间增大，阀杆动作呆滞。
分析如下：1.气动薄膜执行机构的膜片未压紧。
膜片未压紧或受力不均匀造成输入的气信号外漏，使执行机构对信号变化的响应变得呆滞，响应时间增大。
如果安装了阀门定位器，则其影响会减小。
故障处理方法是用肥皂水涂刷检查，并消除泄漏点o2.气动活塞执行机构的活塞密封环磨损。
造成调节阀不能快速响应，阀杆动作不灵敏。
故障处理方法是更换密封环，并检查汽缸内壁有否磨损。
3.气动薄膜执行机构的膜片破损。
表现为阀杆动作不灵敏，可听到气体的泄漏声。
故障处理方法是更换膜片，并应检查限位装置或托盘是否有毛刺等o4.连接管线漏气。
造成阀杆动作不灵敏，响应时间增大。
故障处理方法是用肥皂水涂刷连接管线，检查泄漏点，并更换或焊接。
三、不平衡力造成的故障不平衡力造成的故障表现为调节阀动作不稳定，关不严等。
调节阀故障现象诊断、分析及处理(PPT)
说明： 上述二例故障主要原因是气源不清洁。因此保持空气源干燥、
清洁对气动仪表可靠运行起很重要作用，为此应对气源的空气 过滤器进行定期吹扫排放，以清除内部积水等。
4、 调节阀定位器的反馈连杆脱落或紧固螺丝松动， 给调节阀的动作带来什么影响？
故障现象：
图2
处理方法：
由于仪表空气中含有水分和污物，容易 产生污物堵塞气路情况，因此，气动放大 器应定期拆洗，此外，放大器经拆洗后应 该进行校验，检查和调整它的放大倍数达 到规定值。
3、 阀门定位器气动放大器故障之二（恒节流孔堵塞）， 对调节阀动作有何影响？
故障现象： 裂解炉急冷热交换器的进水调节阀LIC-105-01V突然关闭。
由于热交换面积减少，使塔底部液体介质因得不到足够热源而蒸发速度减慢，导致塔 温下降，影响正常操作。 此时，如果增加调节阀开度，使阀后蒸汽压力上升一点，蒸汽流量会暂时增大一些，反 映在流量表上指示会向上冲一下，但过一会，由于冷凝液排不出去，随着再沸器内蒸汽 背压升高，流量又会下来。最后再沸器内蒸汽背压与调节阀前压力平衡时，即使阀门开 到最大，也无蒸汽流量通过，造成流量表无指示现象。
教训：这个故障现象表面看来是调节阀堵 造成，如不分析了解工艺对象的情况，盲 目解体调节阀排堵，那就要吃大亏了。
有一个冬天的深夜，发生类似上例的情 况，操作人员认为调节阀冻了，要值班仪 表人员处理，仪表人员没经验，结果用蒸 汽冲调节阀一个晚上，都没通，第二天上 班发现是工艺疏水器问题，仪表人员才得 以解脱。
分析解释故障出现的原因和 处理办法以及预防措施。
分析方法和处理故障思路，供仪表维保人员参考和学习，培训参考资 料使用。
仪表和工艺之 间矛盾
调节阀的常见故障和维修
查支撑和避震结构。
6 填料泄漏1.填料未压紧。
2.填料材质与介质不匹配。
3.阀杆变形毛糙。
4.填料压盖变形。
压紧填料。
核查填料材质。
拆开阀查阀杆，压盖。
7 阀体垫片渗漏1.拧紧力矩不足。
2.垫片损坏。
3.密封面损坏，螺孔中漏。
加大预紧力。
拆开检查垫片，密封面和双头螺柱的螺孔。
调节阀的维修通常分两类:1、预防性维修：包括安装时采取的预防性措施、巡回检查时采取的预防性措施和临时性维修。
也称计划性维修，指在出现故障之前的予防性措施，也可理解为安装前的予防和日常性维护保养。
主要包括两个部分：1）安装前要注意的问题清洗：调节阀在安装之前应进行清洗，同时对管道进行冲洗，清除遗留的垃圾、焊渣等杂物，避免垃圾拤住阀芯、防止高速垃圾打坏阀或其他设备。
避免安装应力：安装调节阀时，经常碰到二片管道法兰之间不同轴，严重歪斜；有时二法兰距离与阀的端面距相差太多；用撬棒硬拉、硬弯管道，勉强把阀装上去，这样阀将长期承受应力，引起不同程度的变形。
固定好支撑：大口径的阀自重很大，如41000套筒阀，8″Class 600重510kg，Class1500的阀重895kg，这样的阀在其下面要用支撑物垫着，不要让它悬挂在管道上。
对于水平安装的阀，阀体与执行机构的连接处一般都要加支撑架，避免阀承受扭矩和弯矩。
避免振动：阀与压缩机、泵浦等动力机械靠得太近，将受到强迫振动，可能引起共振，所以两者之间要用避振设施。
压差较大的阀，高速的流体冲击阀芯也会引起振动，因此选用时就要注意限止阀进口流速，同时使用合适的结构型式。
阀进口段要有相当长的直管段，一般为阀口径的10倍，避免弯头的乱流冲击阀内件。
2）当阀投入使用后应注意的日常维护保证气源干净，电源可靠：调节阀产品的国家标准对气源、电源有明確的规定。
对电动阀要严格按电压、相数，交流直流、接地等要求供电，接线可靠。
气源必须干燥、清洁，不含油、水、灰尘和其它腐蚀性物质，防止执行机构和定位器中橡胶膜片的加速老化，避免定位器内恒节流孔被堵死。
