扭王字块安装施工方案
扭王字块施工方案
扭“王”字块体安装方案
本工程扭“王”字护面块体采用水上起重船安装，施工示意图见图1：
图1（起始段）
扭“王”字块从预制厂用汽车运输至码头，吊机装船，船舶运输至施工现场，起重船安装。
施工流程：
扭“王”字块采用两种方法进行安装施工：
一、定点定位法：
水下部分的扭“王”字块采取定点定位方法安装。
根据施工图和安装数量按“六边型”定位法计算出每块块体的安装位置，再根据起重船的起重能力计算出起重船每次定位的安装范围，进行分段安装。
为保证块体的稳定不下滑，安装的起始段按梯形布置（见图1），正常安装的流水段按平行四边形布置（见图2）。
图2（流水段）
正常的流水段与起始段紧密联接，在安装过程中每个流水段紧密联接，确保不漏安，不重叠。
定点定位法是根据扭“王”字块与吊机的位置关系，确定吊机的位置，再利用吊机扒杆的跨距和转角确定扭“王”字块体的安装点位。
二、人工随机咬合
扭“王”字块出水部分可以看到，由人工指挥安装，确保块体间咬合紧密。
三、设备
在水下部分安装时使用自动脱钩装置，扭“王”字块定点定位后，可以自动脱钩，之后再进行下一块的起吊安装。
鑫盛--扭王字块安装方案
安放扭王字块施工方案一、理坡：理坡是本工程的关键工序，它的质量直接关系到扭王字块安装的质量，是需重点控制的工序。
1. 机械配备：25t浮吊船一艘，250T、200 T、100 T运输船各一艘，1m3挖掘机一台，机动船一艘。
2. 理坡顺序：(1) 测量放线：首先由测量放出坡肩线位置，并用钢钎固定，间距为10m。
(2) 用挖掘机粗理：挖掘机送上坝。
根据设计边线的坡度，由挖掘机进行粗理，多余石料暂时放在坝顶用于补充，不够时用小船补充。
(3) 粗理后进行水下进行验收。
(6) 质量要求：平整度及块石重量应满足设计要求，允许偏差为±40cm。
二、安放扭王字块：1. 必须在理坡验收合格后才能进行扭王字块安装。
安装前，需采用计算机安装参数计算和模拟安装，绘制安装点位图。
2. 安装前检查垫层块石的厚度、块石重量、坡面坡度是否满足设计要求，不满足要立即整改。
3. 吊具采用旋转钩和自动钩，两根转向控制绳系于旋转钩上，由方驳人员进行控制，用于水平旋转，调整扭王字块的安放姿势。
4. 扭王字块安放顺序为从坡底压脚逐步向坡顶安放，采用定点随机安放，安放密度按75块/100m2控制。
安放时块体与坡面线呈斜向放置，扭王字块的摆放姿势要交替变化，以达到良好的钩连效果。
最下面一排的扭王字块体安放时要严格控制，要求扭王字块体与压脚棱体紧密接触，安放后要牢固，防止扭王字块下滑。
5. 扭王字块体的摆放姿势应满足下列要求：1、相邻的扭王字块体摆放姿势不能相同。
2、相邻两块扭王字块体，不准大面相接，平行摆放。
3、采用交替使用不同的系扣方式，以获得交替变化的扭王字块体的摆放姿势。
三、安全注意事项：1.所有人员必须戴安全帽，穿救生衣、防滑鞋。
必须进行安全交底和技术交底，操作人员在充分熟悉施工工艺和安全施工注意事项后方可施工。
2.定位驳和施工船舶要密切注意航道水深，防止船只搁浅。
3.每天工作前要认真检查机械设备是否有故障，索具是否完好无缺陷，确保机械设备及索具的良好性。
安装扭王块施工方案
安装扭王块施工方案扭王块是一种常用于道路、机场跑道以及停车场等道路工程中的材料，它具有耐磨、抗压、耐油污等特点，能够有效地提高道路的承载能力和使用寿命。
下面是一份安装扭王块的施工方案。
一、施工准备工作1.1 确定施工区域和道路的设计方案，绘制好道路的布置图纸。
1.2 确定材料购买计划，保证材料完全覆盖施工区域的需求。
1.3 准备好所需的施工工具和设备，包括挖掘机、压路机、打桩机等。
二、施工基础处理2.1 清理工地，将施工区域内的杂物清扫干净，确保施工区域干净、整洁。
2.2 根据施工图纸的要求，对基础进行处理，包括挖掘、填土、夯实等工作。
三、扭王块的安装3.1 根据设计方案，将扭王块按照规定的尺寸铺设在预先处理好的基础上。
3.2 确保扭王块之间的间隙均匀，一般为2-3mm。
3.3 使用橡胶锤将扭王块按照设计规定的位置、方向敲实，保证其与基础之间的紧密结合。
四、块间缝的填充4.1 使用合适规格的填缝胶填充扭王块之间的缝隙，确保缝隙填充均匀、牢固。
4.2 确保填充胶固化后不会因受外来因素而收缩，影响道路的使用寿命。
五、质量检查和保养5.1 完成扭王块的安装后，进行质量验收，确保扭王块之间无缺陷、没有松动等质量问题。
5.2 在道路开始正式使用之前，进行压路机的压实工作，确保扭王块与基础之间的结合更加牢固。
5.3 定期对道路进行检修和维护，及时处理道路上出现的裂缝、油污等问题，保证道路的使用寿命和安全性。
通过以上安装扭王块的施工方案，可以确保扭王块在道路工程中的安装质量和使用效果，为行车提供更加平稳和舒适的体验。
在实施过程中，需要注意安全操作，保证施工人员的人身安全，并确保施工区域的交通秩序。
扭王字块安装方案
福建石狮鸿山热电厂2 X 600MW 工程煤码头及引堤工程扭王字块安装施工方案编制：周加佳审核：陈东明批准：黄建阳中交三航局福建鸿山热电厂煤码头及引堤工程项目经理部2009 年 1 月21 日目录一、工程概况........................................................ - 1 -二、编制根据及验收标准.............................................. - 1 -2.1 编制依据........................................................... -..1. -2. 2 施工规范及验收标准................................................. -..1 -三、施工准备........................................................ - 1 -3.1 施工工艺流程....................................................... -..1. -3.2 安放工艺........................................................... -..2. -四、测量控制........................................................ - 4 -4.1 块体安放图......................................................... -..4. -4.2 吊机位置........................................................... -..4. -4.3 网格段长度......................................................... -..4. -4.4 计算坐标........................................................... -..5. -4.5 现场安放........................................................... -..5. -五、质量控制........................................................ - 6 -六、质量措施........................................................ - 6 -七、安全措施........................................................ - 7 -7.1 安全位置确定....................................................... - (7)-7.2 堤头统一指挥作业................................................... -..7 -7.3 应急措施........................................................... -..7. -7.4 防台措施........................................................... -..7. -7.5 吊机安全保证措施................................................... -..7 -7.6 运输车辆安全保证措施............................................... -..8 -八、施工计划及主要人员机械设备配置.................................... - 8 -8.1 施工计划........................................................... -..8. -8.2 施工管理人员配置................................................... -..8 -8.3 主要机械设备配置................................................... -..9 -九、典型施工计划安排扭王字块安装方案一、工程概况福建鸿山电厂煤码头及引堤工程共需预制扭王字块104019帛，合计26522块，其中卸船码头13吨扭王字块5718块，计32494用，引堤部分7吨、10吨、13吨扭王字块合计20804块，计71525m3。
扭王字块安装施工方案
连云港xx港区防波堤工程扭王字块安装施工方案二〇一一年一月一概述1、工程概况本工程共需安装扭王字块109721块，其中2t为8812块，3t 为30279块，4t为68110块，6t为2520块。
计划工期：2011.1.6～2012.2.9。
共400天，平均每天安装274块。
2、施工原则扭王字块体施工紧随在垫层块石抛理之后，尽可能减少堤心石和垫层石暴露面，避免风浪破坏。
在断面上分层作业，在平面上内外侧交叉流水作业；纵向上实行分段平行流水作业。
在台风多发季节，受风浪影响区的扭王字块体施工,尽量缩短施工分段，快速完成，裸露段长度不超过50m。
采用陆上安装和方驳吊机组水上安装相配合。
3、工程技术要求护面块体安装严格按照设计施工图纸、设计图纸说明等设计要求和相关规范进行施工，严格控制质量。
4、工程质量目标本分项工程按照交通运输部《水运工程质量检验标准》（JTS 257-2008）中第5.5节进行检验评定，质量等级达到合格。
二施工方法1、构件运输块体采用25t汽车吊装车，15t平板拖车运至现场。
为确保构件在吊装和运输过程中完好，吊车吊装时在挂钩上搭挂高强纤维带，对扭王字块进行绑缚吊装，可有效避免破坏扭王字块边角。
采用平板拖车运输，每车放置14～16块，纵向两排布置。
为避免车辆行驶过程中，因为颠簸而导致块体之间碰撞造成损坏，在纵向和横向相邻块体之间采用方木做有效隔离；同时，用高强纤维带进行四周绑缚，避免块体因车辆颠簸掉落损坏。
2、陆上安装（1）施工顺序：纵向上实行分段平行流水作业，分段长拟约50m（强风季节施工段长不超30m）；平面上防波堤AB段、BC段及南护岸段为外侧安放扭王字块，至CD段则分内外侧交叉流水作业，在外侧优先的前提下内外侧同时施工；考虑到施工至深水区后坡面较宽，根据吊装机械的作业半径，以及后期挡墙施工的需要，拟在断面（横向）上分层作业，施工至CD段，将对边坡坡面与堤顶分开作业。
在整个护面块体安装过程中，优先进行堤外侧块体的安装；在强风多发季节，受风浪影响区（侧）的护面施工尽量缩短施工分段，快速完成，堤头段块体安装尽可能避开强风季节。
扭王字块安装方案
一工程概况扭王字块安装工程是护岸工程的重要组成部分，根据各区域风浪情况，设计采用了2t规格的扭王字块用于堤身防护。
防波堤采用斜坡式结构，坡度为1:1.5，堤心采用块石填筑，护面为混凝土结构的扭王字块，堤顶为现浇混凝土的挡浪墙。
扭王字块安装桩基码头段总长390m，共需安装4364块；扭王字块安装防波堤堤身段总长120m，共需安装1673块；扭王字块安装防波堤堤头段总长20米，共需安装647块。
扭王字块预制场位于施工区附近，堆放场地布置于预制场四周，堆放、转运方便。
二施工工艺2.1 安装方式由于施工区附近水深较浅，且受航道航行船只影响较大，综合考虑后选择从陆上安装扭王字块。
按照设计要求，扭王字块水下部分采用定点随机安放，水上部分采用规则安放。

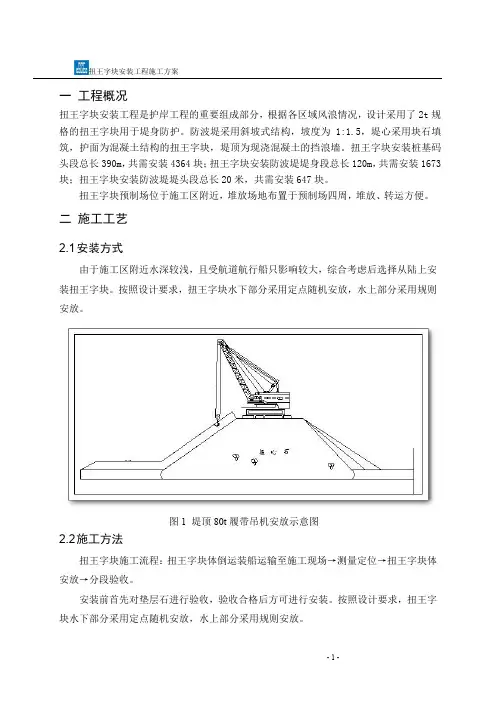

图1 堤顶80t履带吊机安放示意图2.2 施工方法扭王字块施工流程：扭王字块体倒运装船运输至施工现场→测量定位→扭王字块体安放→分段验收。
安装前首先对垫层石进行验收，验收合格后方可进行安装。
按照设计要求，扭王字块水下部分采用定点随机安放，水上部分采用规则安放。
2.3 施工步骤1、堤顶测设待安装机位的吊机中心点和方向线。
2、履带吊就位，检查履带吊位置及配套设施是否齐全和安全。
3、平板车运输块体至安装地点，起重工指挥安装，并做好记录。
4、根据扭王字块在坡面上的安装点座标，采用全站仪在堤上定出扭王字块的安装方向线，两点间拉测量绳，预先在测量绳上标出扭王字块安装点距，并做好醒目的标记。
吊机手将吊绳移到测量绳上安装点的标记位置，吊机手再将吊机仪表读数与预先设计的控制数值表对照，当两者较吻合后，脱钩下放。
5、移机进行下一个机位的块体安装。
三安装要点及质量要求1、扭王字块安装之前，块体强度达到设计的100%才能出运安装。
块体吊装及运输前要做好块体保护和加固，防止运输过程碰撞损坏。
2、安装扭王字块前，检查块石垫层的厚度、块石重量、坡度和表面平整度，不符合要求和受风浪破坏的要进行修整。
扭王字块预制施工
扭王字块预制施工(1)模板工程(a) 底胎扭王字块底胎为平整形式，由砼浇注而成，纵向摆放。
根据总工期要求，设置30个底胎，共两排，每排15个。
(b) 模板结构扭王字块模板设计型式为立式，底面放在台座上，上口下灰。
每套模板由对称的两片组成。
支立时用螺栓连接，拆模时用丝杠顶开。
模板面板采用δ=4mm钢板，δ=6mm扁铁做肋，∠50×50×5mm做骨架。
(c) 模板支立①将底胎杂物清理干净。
②清理模板表面，刷脱模剂。
③人工在底胎上将模板组装成型，组装时随时校正尺寸。
④为防止漏浆，模板底面与底胎接触面贴橡胶条止浆，两片模板间贴橡胶条止浆，然后紧固模板连接螺栓。
⑤为防止浇注混凝土时，模板上浮，砸紧模板与底胎间的木楔子。
⑥填写自检卡，移交混凝土工段进行混凝土浇注。
(d)模板拆除①混凝土达到拆模强度后，方可拆除模板。
②先抽出模板固定木楔,然后卸下模板连接螺栓。
③人工松动模板，使模板与混凝土表面脱离，然后人工拆除。
(a)混凝土浇注方式采用混凝土罐车水平运输，罐车直接将混凝土倾到入模，采用插入式振捣器振捣。
(b)高温天气施工措施①高温天气，调整混凝土施工作业时间，混凝土搅拌、运输和浇注转入日落后至凌晨的时间段进行施工。
②适当加大混凝土的坍落度。
(3)混凝土抹面为防止混凝土顶面松动，混凝土浇注至顶部时，进行二次振捣和二次抹面，如有泌水现象，予以排除。
(4)混凝土保养混凝土抹面后立即喷涂养护液，防止风干和日晒失水。
混凝土浇注工艺预制扭王字块质量标准(3) 扭王字块储存保证质量的技术措施(1)外模板采用钢片面板，以保证外观质量。
(2)为防止漏浆，模板底面与底胎接触面贴橡胶条止浆，两片模板间贴橡胶条止浆。
(3)为防止浇注混凝土时，模板上浮，砸紧模板与底胎间的木楔子。
(4)高温天气施工措施(a)高温天气，调整混凝土施工作业时间，混凝土搅拌、运输和浇注转入日落后至凌晨的时间段进行施工。
(b)适当加大混凝土的坍落度。
扭王字块体安装方案
扭王字块安装施工专项方案编制人：审批人：编制日期：1、编制依据 (3)2、工程概况 (3)3、工程质量目标 (4)4、施工计划 (10)5、工程数量 (11)6、扭王字块体出运及安装 (11)7、施工要求及质量保证措施 ...................................... 错误！未定义书签。
8、安全保证措施 .......................................................... 错误！未定义书签。
9、施工机械设备 (14)1、编制依据1.4规范标准（1）《港口工程地基规范》（JTJ 250-98）；（2）《防波堤设计与施工规范》（JTJ298-98）；（3）《海港水文规范》（JTJ213-98）；（4）《工程测量规范》（GB50026-2007）；（5）《水运工程抗震设计规范》（JTJ 225-98）；（6）《水运工程质量检验标准》（JTS 257－2008）；（7）《水运工程土工合成材料应用技术规范》（JTJ 239-2005）；（8）《水运工程施工安全防护技术规范》（JTS 205-1-2008）；（9）《水运工程测量质量检验标准》（JTS 258-2008）；（10）《港口工程地质勘查规范》（JTJ 240-97）。
1.5国家和地方政府颁布的有关法规和技术规范。
2、工程概况2.1 自然条件2.1.1 水文条件（2）波浪（3）海流2.1.2 地质条件2.2 地理位置2.3 工程概述3、工程质量目标3.1质量方针3.2质量目标达到图纸设计要求及国家规定验收合格标准。
4、施工计划5、工程数量本工程数量及安放密度如下表：6、扭王字块体出运及安装当堤身块石垫层完成一定工作面后，即应尽快进行水下扭王字块体安装施工。
6.1构件出运扭王字块体出运是利用平板驳船运到施工区域后，利用装有50t 履带吊机的吊机船进行安装。
6.2 块体安放扭王字块体按定点随机安放一层,相间放置,彼此紧密相接。
扭王字块安装施工工艺
扭王字块安装施工工艺为满足工期要求，提高施工效率，在垂直于轴线方向拟分层作业，低潮位时安装下半部分扭王字块体，高潮位时安装上半部分扭王字块体；平行于轴线方向实行分段平行流水作业。
1 扭王字块安装流程图1 扭王字块安装工艺流程图2 扭王字块安装方法本工程在一港池原华电区块修建临时预制厂，扭王字块预制完成且养护龄期到位后，直接由平板车装载经一港池通道堤顶路面运输至现场施工点。
扭王字块护面安装前检查块石垫层理坡，满足设计及规范要求后方可进行扭王字块安放。
汽车吊采用“质心定点，勾连紧密”的随机安放形式由堤脚沿坡面向上安装，并按以下方法确定安装位置：先计算出各扭王字块体所占面积和尺度，绘制出扭王字块体在断面结构中的布置图，并计算出各扭王字块体“质心”位置，依据平面投影的方法将斜坡上块体的质心引放到平面上，即可得出质心在平面上的位置，并依据堤轴线和断面位置计算出各扭王字块体质心的平面位置坐标，该坐标即为各扭王字块体安放的平面定位点。
3 扭王字块安装技术控制措施1、预制扭王字块达到设计强度100%后方可出运吊装。
2、为确保扭王字块安放质量，安放前先对块石垫层进行验收，符合要求后，实施扭王字块吊装。
3、块体在斜面上可斜向放置，并使块体的一半杆件与块石垫层接触，但相邻块体的摆向不宜相同；相邻扭王字块体之间的齿角必须相互钩连，以确保护面压载的整体性。
4、同一断面的扭王字块体的安装顺序由外向里，并确保推进面以45度内切角向前延伸；上一排块体由下一排块体和垫层石共同持重，除了开始的第一排块体外，以后安放的块体都不应完全由垫层块石来持重。
5、利用低潮位对已安放扭王字块体进行观测，凡姿态不对，钩连不好或有断肢等重大缺损的块体，对该处进行重新调整。
6、扭王字块体与上部混凝土结构之间须用大块石填塞顶紧。
7、扭王字块吊安时必须轻吊轻放，防止损坏，影响外观，确保每100m2安放密度不小于90个。
扭王字块安装施工方案
目录一、施工工艺流程 (1)二、施工方法 (2)三、人员及机械配置 (3)四、操作要点及质量标准 (4)五、质量保证措施 (5)六、安全施工措施 (7)七、文明施工及环保措施 (10)一、施工工艺流程二、施工方法安装由1+230m段开始，向1+430m段顺序安装。
与块石垫层抛填施工形成流水作业。
1、运输方式：在扭王字块存放场用25T汽车吊装车，15T 平板载重汽车运输至安放地点。
2、安放方式：扭王字块运输到现场后首先由现场工作人员对待安扭王字块进行编号作为安装编号，编号完毕后对预制编号以及安装编号进行记录。
根据设计图纸，4.5m标高以上平台安装2排，1.6m标高平台安装3排，1：1.5斜坡安装4排，坡肩、坡脚各1排。
其中平台以及坡肩、坡脚安装方法为插缝安装，斜坡上为相邻块体中间肢腿垂直的方式紧排规则排列安放。
安装过程采用放线安装的方式，首先放出1.6m平台外侧边线，由外向里安放，安装时先安装水下部分，再安装陆上部分，从底往上安装。
安放分两次进行，先安放+4.5m以下部分，在浆砌挡浪墙全部完成后再安放+4.5m以上部分。
安装时用35t履带吊安装，一钩吊一块扭王字块。
为保证安全，安装时施工人员用竹竿和长钩扶正定向后安放，禁止直接用手推放，扭王字块落地平稳后方允许安装人员上前解钩。
三、人员及机械配置1、人员配置：管理人员1人，起重工6人，技术人员2人，机械操作人员5人。
2、机械设备配置：四、操作要点及质量标准1、安放前对扭王字块进行验收，合格后方能运至现场安装。
2、扭王字自下向上安放，注意使底部块体与棱体紧密接触。
3、扭王字块在坡面上斜向放置，并使块体的一半杆件与垫层接触，禁止相邻块体的摆向相同。
4、安放后不得有漏放和过大隆起，安放数量为设计要求的每100m2安放57块。
安放后排列整齐、紧密。
5、完成后进行检查补漏。
五、质量保证措施1质量承诺：扭王字块安放施工过程中将严格贯彻ISO9001-2000版的管理标准和体系文件要求，认真做好施工技术、质量管理工作，抓好施工过程的质量控制，使扭王字块安放工作处于全过程受控状态；尊重监理，服从监督，做好质量检查、纠正、评比、总结和质保资料的管理及质量资料的整理归档工作；结合施工管理、施工作业要求，保证工程所需的人力、设备、工作环境等资源的获得。
扭王字块安装方案
扭王字块安装工程施工方案编制单位：编制人员：审核人员：一工程概况扭王字块安装工程是护岸工程的重要组成部分，根据各区域风浪情况的不同，设计采用了3t和8t两种规格的扭王字块用于堤身外侧防护。
护岸采用斜坡式结构，迎水面坡度为1:1.5，堤心采用块石填筑，护面为混凝土结构的扭王字块，堤顶为现浇混凝土的挡浪墙。
8t扭王字块安装于护岸K0+400.5～K4+196.6段，总长3796.1m，共需安装27020块；3t扭王字块安装于护岸K4+126.6～K6+255.5段，总长2128.9m，共需安装20947块。
扭王字块预制场位于施工区附近，堆放场地布置于预制场四周，堆放、转运方便。
二施工工艺2.1 安装方式由于施工区附近水深较浅，施工期风浪较大，综合考虑后选择从陆上安装扭王字块。
图1 堤顶150t履带吊机安放示意图扭王字块安装区段的护岸堤顶宽度为8.52m～10.87m，考虑到扭王字块安装与运石车通行之间可能存在的干扰，拟采取以下避让措施。
（1）安装护岸A4段扭王字块时，提前确定履带吊驻位点，在该位置的护岸内侧超宽抛填部分块石，供运石车通行，避免扭王字块安装与运石车通行之间发生干扰，安装完成之后将超抛的块石转运走，进行内坡二片石及倒滤层铺设。
（2）分隔围堰A2、A3段两条临时通道通车之后，具备4个工作面，A5段、A6段、A7段、A8-1段的抛石、理坡和安装扭王字块可以流水作业、交替进行。
（3）吹填区具备吹填条件后，加紧后方陆域吹填，在堤后砂上铺设临时路供运石车通行，履带吊驻位堤顶安装扭王字块，相互之间不存在干扰。
2.2 施工方法根据以往施工经验，设计扭王字块安放网格，利用极坐标法安装扭王字块。
1、块体平面位置的确定主要进行扭王字块的定点间距计算和定点坐标计算。
扭王字块的布点网格呈菱形布置，其网格间距的计算公式为：N=1/BL×100计算式中，8t扭王字块：N=29.62；3t扭王字块：N=56.96（每100m2面积内扭王字块安装数量）。
扭王字块安装方案
福建石狮鸿山热电厂2×600MW工程煤码头及引堤工程扭王字块安装施工方案编制：周加佳审核：陈东明批准：黄建阳中交三航局福建鸿山热电厂煤码头及引堤工程项目经理部2009年1月21日目录一、工程概况........................................ 错误!未定义书签。
二、编制根据及验收标准.............................. 错误!未定义书签。
编制依据......................................... 错误!未定义书签。
2. 2施工规范及验收标准 ........................... 错误!未定义书签。
三、施工准备........................................ 错误!未定义书签。
施工工艺流程..................................... 错误!未定义书签。
安放工艺......................................... 错误!未定义书签。
四、测量控制........................................ 错误!未定义书签。
块体安放图........................................ 错误!未定义书签。
吊机位置.......................................... 错误!未定义书签。
网格段长度........................................ 错误!未定义书签。
计算坐标.......................................... 错误!未定义书签。
现场安放.......................................... 错误!未定义书签。
五、质量控制........................................ 错误!未定义书签。
扭王块安装专项方案
一、工程概况扭王块安装工程是护岸、防洪、防波堤等工程的重要组成部分，本方案旨在规范扭王块体的预制、运输、吊装和安装等施工过程，确保工程质量和施工安全。
二、施工准备1. 材料准备：根据设计要求，准备符合标准的扭王块体，规格、尺寸、重量等应符合设计要求。
2. 机械设备准备：准备预制、运输、吊装等所需的机械设备，如预制设备、运输车辆、浮吊船、吊车等。
3. 人员准备：组织施工队伍，对施工人员进行技术培训和安全教育，确保施工人员具备相应的操作技能和安全意识。
三、施工工艺流程1. 预制：在预制厂对扭王块体进行预制，确保块体尺寸、重量、质量符合设计要求。
2. 运输：采用合适的运输方式将预制好的扭王块体运至施工现场，确保运输过程中的安全。
3. 吊装：根据施工现场实际情况，采用浮吊船或吊车进行吊装，确保吊装过程中的安全。
4. 安装：按照设计要求，进行扭王块体的安装，具体步骤如下：（1）清理现场：对施工现场进行清理，确保安装环境整洁。
（2）定位：根据设计图纸，确定扭王块体的安装位置，做好标记。
（3）安放：按照标记，将扭王块体安放在指定位置，确保块体平稳、牢固。
（4）调整：对安装好的扭王块体进行调整，确保其符合设计要求。
（5）检查：对安装好的扭王块体进行检查，确保安装质量。
四、施工质量控制1. 材料质量：严格控制扭王块体的材料质量，确保符合设计要求。
2. 施工过程：严格按照施工工艺流程进行施工，确保施工质量。
3. 安装质量：对安装好的扭王块体进行检查，确保其符合设计要求。
4. 安全生产：加强施工现场的安全管理，确保施工安全。
五、施工安全措施1. 机械设备：确保机械设备运行正常，定期进行维护保养。
2. 人员安全：对施工人员进行安全教育，提高安全意识。
3. 施工现场：设置安全警示标志，确保施工现场安全。
4. 紧急预案：制定应急预案，应对突发事件。
六、施工进度安排根据工程实际情况，制定施工进度计划，确保工程按时完成。
七、施工总结工程完成后，对施工过程进行总结，总结经验教训，为今后的类似工程提供借鉴。
扭王字块安装施工方案
扭王字块安装施工方案
概述
扭王字块是一种创新的建筑装饰材料，具有独特的外观和多功能性，可以为建
筑物增添现代风格和艺术感。
本文将介绍扭王字块的安装施工方案，旨在帮助施工人员正确、高效地进行安装工作。
准备工作
在进行扭王字块安装之前，需要做好以下准备工作： 1. 清理墙面：确保安装墙
面干净、平整，没有灰尘、油污等杂物； 2. 准备工具：安装扭王字块需要工具如
螺丝刀、测量工具、胶水等； 3. 测量尺寸：根据实际墙面尺寸，测量扭王字块的
安装位置和尺寸。
安装步骤
1.定位：根据测量结果，在墙面上标记出扭王字块的安装位置和尺寸；
2.安装框架：使用木架或金属框架搭建出扭王字块的支撑框架，确保结
构稳固；
3.固定扭王字块：将扭王字块按照预先测量的尺寸和位置固定在支撑框
架上，使用胶水或螺丝进行固定；
4.补充缝隙：将扭王字块之间的缝隙用填缝剂填补，确保整体效果美观；
5.完成安装：检查安装效果，确保每块扭王字块安装稳固、无缝隙。
注意事项
1.安装过程中要注意保护好扭王字块表面，避免划伤或脏污；
2.确保扭王字块的安装位置水平垂直，保持整体效果一致；
3.遇到特殊尺寸或结构的墙面，需要根据具体情况灵活调整安装方案；
4.安装完成后，定期检查扭王字块的固定性，及时进行维护保养。
结语
扭王字块作为一种新型的建筑装饰材料，为建筑物带来了全新的设计可能性。
正确的安装施工方案是确保扭王字块效果良好的关键，希望本文介绍的安装方案能为施工人员提供实用的指导，确保安装工作顺利进行并取得良好效果。
扭王字块安装方案
扭王字块安装工程施工方案一工程概况扭王字块安装工程是护岸工程的重要组成部分，根据各区域风浪情况的不同，设计采用了3t和8t两种规格的扭王字块用于堤身外侧防护。
护岸采用斜坡式结构，迎水面坡度为1:1.5，堤心采用块石填筑，护面为混凝土结构的扭王字块，堤顶为现浇混凝土的挡浪墙。
8t扭王字块安装于护岸K0+400.5～K4+196.6段，总长3796.1m，共需安装27020块；3t扭王字块安装于护岸K4+126.6～K6+255.5段，总长2128.9m，共需安装20947块。
扭王字块预制场位于施工区附近，堆放场地布置于预制场四周，堆放、转运方便。
二施工工艺2.1 安装方式由于施工区附近水深较浅，施工期风浪较大，综合考虑后选择从陆上安装扭王字块。
图1 堤顶150t履带吊机安放示意图扭王字块安装区段的护岸堤顶宽度为8.52m～10.87m，考虑到扭王字块安装与运石车通行之间可能存在的干扰，拟采取以下避让措施。
（1）安装护岸A4段扭王字块时，提前确定履带吊驻位点，在该位置的护岸内侧超宽抛填部分块石，供运石车通行，避免扭王字块安装与运石车通行之间发生干扰，安装完成之后将超抛的块石转运走，进行内坡二片石及倒滤层铺设。
（2）分隔围堰A2、A3段两条临时通道通车之后，具备4个工作面，A5段、A6段、A7段、A8-1段的抛石、理坡和安装扭王字块可以流水作业、交替进行。
（3）吹填区具备吹填条件后，加紧后方陆域吹填，在堤后砂上铺设临时路供运石车通行，履带吊驻位堤顶安装扭王字块，相互之间不存在干扰。
2.2 施工方法根据以往施工经验，设计扭王字块安放网格，利用极坐标法安装扭王字块。
1、块体平面位置的确定主要进行扭王字块的定点间距计算和定点坐标计算。
扭王字块的布点网格呈菱形布置，其网格间距的计算公式为：N=1/BL×100计算式中，8t扭王字块：N=29.62；3t扭王字块：N=56.96（每100m2面积内扭王字块安装数量）。
扭王字块安装施工方案
神华集团黄骅港外航道整治工程施工组织设计之细部施工方案扭王字块安装细部施工方案中港一港局一公司神华集团黄骅港外航道整治工程项目经理部2004.10.16．扭王字块安装施工1 工程概述本工程位于黄骅港现有防波堤以东海域，为抛石斜坡堤结构。
包括南、北防砂堤各一条，总长21632m，其中南防砂堤长10727m，北防砂全长约5717m。
原泥面高程由-3.3m降至-4.3m。
堤身结构为：在原泥面上抛填70cm厚砂垫层，间隔1m打设塑料排水板后，铺设20t/m拉力土工布，土工布上铺设50cm厚碎石垫层，碎石垫层上抛填10～100kg堤心石，抛石边坡为1∶2，堤心石外侧抛填厚60cm、50～100kg块石垫层，垫层上安放厚50cm～55cm栅栏板护面、堤头S0+000～S0+070段堤身两侧及堤顶随机摆放扭王字块，两侧堤脚抛填200～300kg块石护底。
堤顶现浇倒L型砼胸墙。
详见本段抛石斜坡堤结构图。
2 扭王字块安装本工程堤头S0+000～S0+070段堤身两侧及堤顶随机摆放扭王字块，共需安装扭王字块（4T）680块。
2.1 扭王字块安装施工工艺流程扭王字块在指定出运码头装船→运至现场→方驳吊机组安装2.2 扭王字块安装施工顺序堤身北侧→提顶→堤身南侧2.3 扭王字块安装原则扭王子块安装应紧随在垫层块石抛理之后，尽可能减少堤心石和垫层石暴露，避免风浪破坏。
安装过程中，应尽量将堤身北侧和堤顶块体安装完毕，以减少风浪对堤身的破坏。
考虑到该分项工程作为今年的试验段处理，抛石、安装提前做好沉降预留量。
2.4 扭王字块安装工艺在业主指定的扭王字块存放场，使用40t 汽车吊将扭王字块装置200T ～300T 自航运输船，运至施工现场。
使用（500T 方驳、50T 履带吊）吊机组水上安装。
施工前，依据施工图纸及规范要求，对每块扭王字块计算出与轴线的位置关系，首先，用GPS 把方驳吊机组的位置定好，以确定施工船舶与堤身轴线的位置关系，根据块体的安装位置，确定出吊机吊架的角度及安装每一块时吊机的转动角度。
安装扭王块施工方案
1. 引言本文档旨在提供一个扭王块的施工方案，以便正确地安装扭王块，并确保安装后的使用效果达到最佳状态。
本方案适用于需要在地面上进行扭王块安装的场景。
2. 施工准备在进行扭王块安装前，请确保已经完成以下准备工作：•获得足够数量的扭王块和配套材料；•清理施工区域，确保地面平整和清洁；•准备好所需的工具和设备，如橡胶锤、胶水、测量工具等。
3. 施工步骤3.1. 测量和布局首先，使用测量工具测量施工区域的尺寸，并根据实际需要确定扭王块的布局方式。
确保扭王块能够完整地安装在地面上，并留出足够的缝隙以便于热胀冷缩。
3.2. 粘贴扭王块根据测量结果和布局方式，在施工区域上标记出每个扭王块的安装位置。
然后，使用胶水将每个扭王块粘贴在地面上，按照标记的位置进行布置。
3.3. 敲打扭王块当所有扭王块都粘贴到地面上后，使用橡胶锤轻轻敲打每个扭王块，以确保其与地面完全贴合。
敲打时要均匀用力，避免过度敲打导致扭王块破裂。
3.4. 铺设缝隙条安装完所有扭王块后，使用配套的缝隙条填充扭王块之间的缝隙。
将缝隙条剪成合适的长度，并将其置入缝隙中。
确保缝隙条与扭王块的表面齐平。
3.5. 清理和检查完成铺设缝隙条后，清理施工区域，移除多余的胶水和杂物。
然后，检查扭王块的安装质量和缝隙条的固定情况。
如发现问题，及时予以修正。
4. 施工注意事项为确保扭王块安装的质量和效果，以下是需要注意的事项：•使用质量可靠的扭王块和配套材料，以确保其耐久性和稳定性；•在施工过程中，严禁使用硬物或尖锐物品敲击扭王块，以防损坏；•特别注意扭王块之间和周围的缝隙，确保其合适的大小和填充；•在施工过程中，根据需要定期检查和修正扭王块的安装质量；•注意施工现场的安全，确保工作人员和周围人员的人身安全。
5. 结论本文档提供了安装扭王块的施工方案，包括施工准备、施工步骤和施工注意事项等内容。
正确按照施工方案进行操作，可以确保扭王块安装的质量和效果。
同时，施工过程中需严格遵守安全操作规范，确保施工现场的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
扭王字块安装施工方案
主要施工工艺概述:
4.1工程概况
本工程堤斜坡段坡度为1：1.5，外坡采用10t扭王字块护面，安装采用定点随机安放，安装采用陆上安装和水上安装相结合的方式。
块体砼标号为C35F300，扭王字块体在后方施工场地上的预制场进行预制。
根据设计要求，每100平方米安装数约为25
块。
4.2工艺流程：
4.3主要施工工艺
4.3.1工效计算
⑴出运工效分析
10t扭王字块采用70t履带吊装车，每装1块需要时间为：挂钩1min，起吊、平移、装车1min，摘钩1min，共3min。
采用30t平板车运输，每车次运3件，30t平板车形式速度按10km/h计，运距3公里，则运输1车来回时间为3÷10×60＝18min。
如上所述，每运输1件块体需要时间为(3×3+18+3×3)÷3=12min。
每车每日有效工作时间为8h，则每车单日可以运输8×60÷12=40块，前期配备4台30t平板车，考虑运距不断增加，配备6台30t平板车即可满足施工进度要求。
前期运输至出运码头，后期直接运输至安装点。
1000t自航平板驳出
运
码
头
前
沿
线
50t履带吊
30t平板车块体装船示意图
扭王字块装船、水上运输时间：扭王字块体采用50t履带吊装船，每装1块需要时间为挂钩1min，起吊、装船1min，摘钩1min，共需要3min。
方驳吊机每次装100块，共需要100×3=300min。
方驳吊机解缆，离开驳载码头需要5min。
驳载码头到安装地点航行距离按2km计，拖轮航行速度为10km/h，则水上运输时间为24min。
水上运输时间共计300+5+24=329min。
⑵安装工效分析
①水上安装功效分析
水上安装采用100t履带吊和1000t方驳组成方驳吊机安装，100t履带吊每安装1块扭王字块时间为挂钩1min，起吊、转动吊臂、GPS定位、脱钩4min，共计1+4=5min。
方驳吊机每次运输100块，安装时间为100×5=500min。
考虑方驳吊机在安装过程中每次移锚定位等非安装时间需要60min。
则预制块体安装时间共计500+60=560min。
方驳吊机每工作日安装1船次。
水上作业有效工作日为15d/月，每工作日安装100块，则每月正常安装量可达100×15=1500块，满足施工进度要求。
②陆上安装功效分析
陆上安装采用150t履带吊安装，根据引堤和青岛港皮带机廊道施工进度届时可开辟两个陆上安装工作面。
150t履带吊每安装1块扭王字体时间为挂钩1min，起吊、转动吊臂、脱钩4min，共计5min。
陆上运输每天最大量为180块，安装时间为180×5÷2=450min。
陆上作业有效工作日为20d/月，则每月正常安装量为20×180=3600件，满足施工进度要求。
4.3.2机械设备配置及数量
块体安装机械设备配置及数量表
4.3.3
4.3.4主要工序施工方法
扭王字块应自下而上安放，扭王字块体水上、水下均采用吊机吊运、定点随机安放方式施工。
安放时块体间应互相靠紧使其稳固，但不宜用二片石支垫，坡面与坡肩连接处的三角缝可用块石等填塞。
可先按照设计块数的95%计算网点位置进行安放，完成后应进行检查或补漏。
块体在坡面上可斜向放置，使用三点着地进行安放，但相邻块体摆向不宜相同。
具体安装形式如下图：
吊机起吊扭王字块体，旋转扒杆，指挥人员指挥吊机旋转至事先设定的块体安装点垂直降落，吊扣采用自动脱钩装置，人工扶持使之转动各种方向，目的是使相邻块体达到“钩连”最佳效果，同一断面安装次序自下向上。
待坡脚第一排扭王字块体安装完成后，按上述方法安装第二排扭王字块体。
以此类推，由坡脚向坡顶安装，直至完成本区域内的块体安装。
扭王字块安装时纵向100米为一个安装区域，待该区域完全安装完毕后才能进入下一区域。
⑴扭王字体水上安装
①船舶驻位
方驳吊机在驳载码头装船后，由拖轮拖至安装现场，方驳吊机平行于堤身轴线方向，下锚基本驻位。
之后采用GPS控制对船舶进行精确定位。
②建立护面块体的GPS自定义系统安装定位网格
以防波堤纵向轴线、里程和水准点为基准，建立安装施工所用的GPS定位控制系统，将护面块体安装区沿堤轴线纵横向划分为定位网格，然后将定位参数输入GPS和计算机系统，安装施工中，计算机显示器监控施工，计算机显示器显示两排所确定的网格，每排网格代表块体确切的横向位置。
纵横向方格间距为1.5米。
网格划分示意图
③定点随机安装
块体安放时，首先对方驳吊机进行纵向定位，使船舷和预设GPS方格相重合。
块体的纵向定位则在方驳吊机上使用油漆沿船身方向逐个标出。
船上吊机吊起块体，靠船舷沿船身逐个安放，使用吊机扒杆调整块体的纵向位置，当块体移动至船体预画方格点时，即认为实放坐标点与理论座标一致，使块体落地脱钩。
⑵扭王字块陆上安装
①陆上安装施工流程
预制场块体吊机装车→平板拖车运输→测量立标→履带吊驻位→安放→监理验收→下一工序。
②预制块体运输
护面块体在护面块体储存场由50t 轮胎吊装车，由30t 平板车运输至堤顶安装现场。
块体装车运输由专人指挥，保证块体不产生碰撞，避免造成块体断肢、边棱残缺等现象。
③预制块体安放
采用150t 履带吊安装护面块体，履带吊机吊起护面块体，定点随机逐块安放。
每一块体安装时起重工都需调整块体安放姿势。
块体安装吊索采用自动脱钩方式，起重工负责捆绑块体并配合和指挥吊机驾驶员进行安装。
扭王字块安装纵向方格划分示意图
履带吊
方驳块
体纵向分格
方驳吊机水上安装示意图
7.4.5质量控制标准
扭王字块安放方式应满足设计要求，扭王字块安放数量，定点定量不规则安放时，不得有漏放和过大隆起；安放数量应控制在5%以内。
五、安全/环保技术措施
1、开工前对参加施工人员进行技术交底的同时，要进行必须的安全交底，并
预行《安全措施交底通知单》。
2、施工人员进入现场必须戴好安全帽穿好救生衣。
3、进行起吊作业人员要设专人指挥，要定期检查钢丝扣子有无损伤，发现有
的话要马上更换。
4、安装所用的吊具强度必须经过计算，安全系数达到6倍以上。
施工过程中，进行起吊作业人员要设专人指挥，起重人员要经常检查吊索具，发现安全隐患及时更换。
5、起吊时有专人指挥，起吊过程中严禁人员在吊物下面行走。
6、夜间施工必须配备足够的照明设施，照明供电有安全值班电工负责。
7、特种工种工作人员要有上岗证。
8、要严禁疲劳作业与酒后作业。
9、要保持环境卫生，严禁往海中及施工现场乱丢垃圾。
10、严格按照文明工地要求进行现场材料的堆放和管理，应设置标识牌，各种材料不得混放和乱放。
11、施工现场用电按规定拉设，实行“三相五线制”，确保“一机一闸一保护”。
