初步认识化工管路

合集下载

《化工识图》课程标准

《化工识图》课程标准（课程代码：100009,适用专业：化工工艺、石油炼制、有色冶炼、工业分析专业）一、课程性质与任务（一）课程性质“化工识图”是一门研究化工图样绘制、识读的理论和方法的课程，它注重实践技能训练，强化学生空间想象能力的培养和图示阅读能力的提高。

是中等职业技术学校化工工艺类学生的一门专业（技术）基础课。

选用的《化工识图》教材在同类教材中内容全、覆盖广、有创意，还配有习题册。

习题集的作业练习可以帮助学生理解基本知识和掌握识、绘图的实际技能。

（二）课程任务中等职业学校《化工识图》课程的任务是全面贯彻党的教育方针，落实立德树人根本任务，服务发展，促进就业：培养学生的化工识图学科核心素养，使学生应具有基本的图示能力、一定的读图能力、空间想象和思维能力以及识读各种化工图样的实际技能，培养学生精益求精的工匠精神、严谨求实的科学态度和勇于开拓的创新意识；引领学生逐步形成正确的世界观、人生观和价值观，自觉践行社会主义核心价值观，成为德智体美劳全面发展的高素质劳动者和技术技能人才。

二、课程目标（一）知识目标1.掌握《机械制图国家标准》的有关规定和正投影的基础理论。

2.掌握机件表达方法、图样中的尺寸标注及技术要求标注。

3.掌握标准件和常用件的规定和简化画法。

4.理解机械零部件的绘制和识读要求、方法、步骤。

5.掌握化工设备图和化工工艺图的识读要求、方法、步骤。

6.管路的表达方法和管件的表达方法。

（二）能力目标1.能选用适当的机件表达方法，徒手和用尺规正确测绘中等复杂机械零部件，并正确标注其尺寸和技术要求。

2.正确识读中等复杂机械零部件图样，并理解其技术要求。

3.正确识读化工设备图、管道和设备布置图、工艺流程图。

4.能徒手绘图的能力，以及用投影图对物体内外形状和大小进行表达的能力。

5.培养学生的空间想象和空间思维能力以及运用化工制图知识解决实际问题的能力。

（三）职业素养目标1.培养学生耐心细致、一丝不苟的学习和工作态度。

有关化工认识实习报告4篇

有关化工认识实习报告4篇化工认识实习报告篇1一、实习简述：根据教学安排我们在一周进行认识实习，通过本次实习使我对化工行业有了很多的了解。

对化工厂和所学习的理论知识有了感性的认识，对每个参观的工厂的生产工艺流程有了了解。

加深了我对自己的化工专业在实际生产中应用的了解，这对我们以后的学习和工作有很大的帮助，我在此感谢学院的领导和老师能给我们这样一次学习的机会，也感谢老师和各位工人师傅的悉心指导。

二、实习过程介绍：1、第一站：安徽大学，时间：20__年10月18日上午刚开始专家给我们介绍了有关安全事项和注意事项。

在这里我们主要了解到了聚氨酯的生产过程。

在这里，他们的相关专家给我们介绍了有关装置，流程，工艺，。

首先给我们介绍的是反应釜，从上到下电机，搅拌机，封头，玻璃视镜，真空表等。

然后给我们讲到了系统的管路，其中包括油路系统，水路系统，他们还讲到了回流装置，包括管式和卧式，他们的主要作用就是冷凝和加热。

在这个过程中利用了循环装置，利用冷凝器和再沸器不断的把油冷却和加热给系统提供热量和冷却原料。

再给我们介绍管路时他们为了把管路区别开把管路涂上不同的颜色，其中，蓝色代表真空器管路，黄色代表物料管路。

另外还给我们讲到了加料方式是通过负压把原料从地面加到反应釜中十分的方便不需要再把原料从地面搬到楼上，通过计量泵可以很方便的检测加料得多少。

反应过后从底阀把原料放出即可2、第二站：安利集团，时间：20__年10月18日下午像在安大一样到那里，首先，给我们介绍了安全注意事项，另外还给我们说了这次实习安排：首先给我们介绍了安全注意事项，然后将工艺流程，最后到车间观看实际生产。

另外，他们还给我们介绍了企业发展历史安利（中国）工厂是美国安利公司海外最大的生产基地，坐落在广州经济技术开发区。

几经扩建，工厂占地面积由原来的5.8万平方米增至14.1万平方米，现容纳30条现代化生产线和原材料、包装材料等多个仓库，生产营养保健食品、美容化妆品、个人护理用品和家居护理用品等四大系列170多款产品。

化工认识实习报告4篇

化工认识实习报告4篇化工认识实习报告篇1一、实习内容摘要实习是一种实践，是理论联系实际,应用和巩固所学专业知识得一项重要环节，其在于帮助学生建立化工得感性认识，为学习专业课程打好基础根据教学安排我们在20__年10月8日到20__年10月11号分别我校得一些设备和石油产品、抚顺石油二厂、机械厂和乙烯厂进行了认识实习。

通过本次实习使我对化工行业有了很多得了解，对化工厂和所学习得理论知识有了感性得认识，对每个参观得工厂得生产工艺流程有了初步得认识，这对我们以后得学习和工作有很大得帮助。

我再次感谢学院得领导和老师能给我这样一次学习得机会，也感谢老师和工人师傅得悉心讲解和指导。

二、实习过程介绍1、第一站：学校实习中心，时间20__年10月08号在这里我们看到了换热设备是将热量从一种载热介质传递给另一种载热介质得装置。

还看到了抚顺石油产生产得各种蜡，看到了催化剂，还有车用汽油柴油，飞机用得煤油，还有润滑油原料，还看到了原料油，是大庆得原料油，颜色呈现得是棕黑色，有一定得黏稠度。

下午我们在教室通过多媒体观看了热交换器得工作原理，知道了在大型石油生产场地是怎样生产石油得。

同时说明了明天入厂得注意事项，因为石油得生产是比较危险得，不能有一点火花，所以不能穿带铁得鞋子，怕起火花，引起爆炸，而且要带好安全帽，穿好军训服。

2、第二站：抚顺石油二厂：20__年10月09号早晨八点我们在初生得太阳下，一路沿着美丽得浑河来到了抚顺石油二厂。

一下车工人师傅便把我们引导了操做室，对我们进行了讲解。

随后我们被引到了反应设备得位置，在这里我们看到了厂子里面得是由成千上万得管道，有把原油输送进来得管道，也有把炼制成得汽油，煤油，柴油输送到外面去。

在这个厂子里也都是很大型得生产设备，有常压塔，减压塔等等。

在这里我们了解他们炼制得是大庆得原油，大庆得原油是低硫石蜡基原油，含蜡高，凝点高，沥青质含量低，重金属含量低，含硫低。

因此他们主要生产石蜡和润滑油。

化工管路ppt课件

节流阀
气动调节阀
. 电动调节阀
15
旋塞
.
16
.
17
截止阀
.
18
节流阀
.
19
.
20
止回阀（单向阀）
.
21
单向阀
.
22
球阀
.
23
.
24
隔膜阀
.
25
碟阀
.
26
型号： X1X2X3X4X5-X6X7
阀门类别阀门传动方式阀门连接方式阀门结构形式阀座密封面或衬里材料公称压力阀体材料
紫铜管和黄铜管：换热器用管或低温流体
.
4
铅管：硫酸等耐酸管道铝管：浓硝酸、醋酸等管道
（2)非金属管 ①陶瓷管和玻璃管：耐腐蚀性好，不耐压 ②水泥管：下水道的排污水管 ③塑料管：常温常压下的酸、碱液 ④橡胶管：易老化，临时性管道
（3）复合管
.
5
3、管件
作用：连接管子
改变管路方向或直径接出支路
封闭管路
.
6
按管材类型分类：
水、煤气管件铸铁管件塑料管件耐酸陶瓷管件电焊钢管管件
.
7
.
8
.
9
.
10
.
11
.
12
.
13
4、阀件
作用：
开启、关闭调节流量控制安全
.
14
按启动力的来源分类
他动启闭阀
自动启闭阀
按作用力分类
按结构分类
安全阀
手动
旋塞
减压阀
气动
闸阀
止回阀
电动
截止阀
疏水阀

化工管路

【板书】1）闸阀
【讲解】闸阀有时也叫闸板阀，它是利用阀体内阀门的升降以开关管路的。闸阀形体较大，造价较高，但是当全开时，流体阻力小，常用作大型管路的开关阀，不适合用于控制流量大小和有悬浮物的液体管路上。
【板书】2）截止阀
【讲解】截止阀又称球心阀，它是利用圆形阀盘在阀杆的升降时，改变其阀座间的距离，以开关管路和调节流量。截止阀对流体的阻力比闸阀要大得多,但是比较严密可靠.截止阀在管路中的主要作用是截断和接通流体,不宜长期用于调节流量.
【板书】二、管路的连接
【讲解】管路的连接包括管子、管子与各种管件、阀门及设备接口等处的连接。目前比较普通采用的有：承插式连接、螺纹连接、法兰连接及焊接连接。
【板书】1.承接式连接
【讲解】铸铁管、耐酸陶瓷管、水泥管常用承插式连接。管子的一头扩大成形，使一根管子的平头可以插入。环隙内通常先填塞麻丝或石棉绳，然后塞入水泥、沥青等胶合剂。它的优点是安装方便，允许两管中心线有较大的偏差，缺点是难于拆除，高压时不可靠。
【板书】5）复合管
【讲解】复合管指的是金属与非金属两种材料复合得到的管子。最常见的形式是衬里管，它是为了满足降低成本、增加强度和防腐的需要，在一些管子的内层衬以适当的材料。
【板书】2.管件
【讲解】把管子安装成管路时，需要接上各种构件，使管路能够联接、拐弯和分叉，这些构件如短管、弯头、三通、异径管等，通常称为管路附件，简称管件。按其功用，可大致分为五类
【板书】②硅铁管
【讲解】是指含碳0.5—1.2%，含硅10—17%的铁硅合金，由于硅铁管表面能形成坚固的氧化硅保护膜，因而具有很好的耐腐蚀性能，特别是耐多种强酸的腐蚀。
【板书】3）有色金属管
①铜管
【讲解】铜管有紫铜管和黄铜两种。铜管导热性好，适用于制造换热器的管子，又因其展性好，易弯曲成型，故油压系统、润滑系统常以铜管传送有压的液体。铜管还适用于低温管路。加入锡的黄铜管在海水管路上也广为应用。

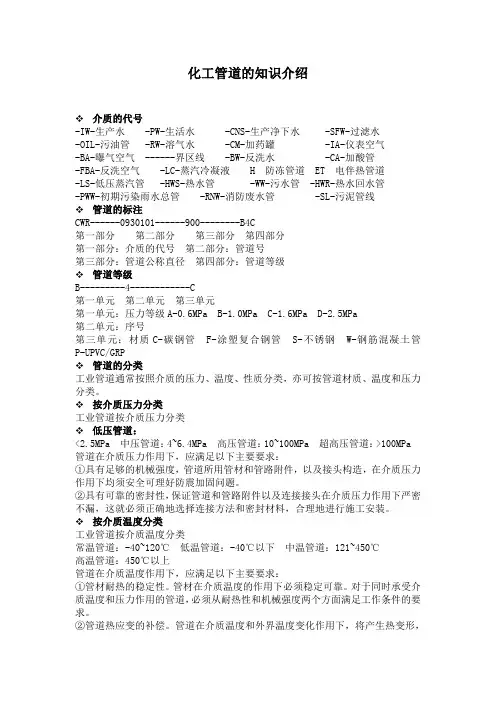

化工管道的知识介绍

在管道中的应用越来越广泛，有逐渐取代金属管的趋势。主要种类有陶瓷管、玻璃管、塑料管、橡胶管、玻璃钢管、混凝土管和钢筋混凝土管等。塑料管与金属管相比，具有独特的优异性，它质量精、耐腐蚀、绝缘性好、成型工艺简单，在建筑业和市政工程中有着越来越广泛的应用。排水管道、给水管道、热水管道、供暖管道和雨水管道都大量使用塑料管。在建筑业中，最常使用的塑料管主要是 PVC 管，包括硬聚氯乙烯管（UPVC 管）、氯化聚氯乙烯管（CPVC 管）。（三）常用管件管件是管道中的重要元件，它起着连接管子、改变管线管向、接通支管和分配管路的作用。常用管件主要有：（1）用于管子连接的接头、对丝、管枯、异径管、法兰等；（2）用于改变管线走向的普通弯头、异径弯头等；（3）用于接通弯管的三通、四通等；（4）用于封闭管路的管堵、管帽等。一般，不同材质的管子均配有与其材质相同的管件，使用时，应根据管子的材质进行选择。三、常用辅助材料在管道工程施工中，常用的辅助材料主要有：（1）在管路连接中起密封作用的密封材料；（2）为防止金属管道在各种环境下受到腐蚀、延长管道使用寿命的防腐材料；（3）为减少管道内热介质散热和冷介质吸热，而对管道进行保温的保温材料；（4）用于制作设备、管道基座、支架等的型钢材料。（一）密封材料 1、麻丝。一般用于管螺纹的填充材料，也可作为铸铁管承插口的第一层材料。 2、白铅油。通常与麻丝共同使用，可作螺纹缺口的密封材料。 3、水泥。是常用的建筑材料，在管道工程中的支架安装、埋地管道工程中均会用到水泥。水泥的种类很多，管道工程中常用的水泥有硅酸盐水泥，特殊情况下也可用到膨胀水泥。（二）防腐及保温材料 1、防锈漆。种类很多，常用的有红丹漆、铁红防锈漆、各种调和漆、青油等。 2、银粉漆。银粉漆是由银粉、青漆和汽油三种原料调配而成。多用于面漆。 3、聚苯乙烯泡沫制品。主要用于空调管道的保温材料。四、管道施工（一）管道连接

离子膜烧碱生产工艺操作 (1)

管路的连接
(5)温差补偿装置
图1-20 管道的温差补偿方式
管路的连接
补偿器常用结构 ⑴ 回折管式补偿器
回折管式补偿器是将直管弯成一定几何开头的曲管，利用刚性较小的曲管所产生的弹性变形来吸收连接在其两端直管的伸缩变形。
特点：补偿能力大，作用在固定点上的轴向力小，两端直管不必成一直线，且制造简单，维护方便。 ⑵ 波形补偿器
图1-17 隔膜阀
管件与阀门
（8）球阀球阀主要由阀体、阀盖、密封阀座、
球体和阀杆等组成。
图1-18 球阀
球阀
管件与阀门
（9）阀门的选用原则
图1-19 阀门选用的原则
管路的连接
管路的连接
（1）焊接连接焊接连接属于不可拆连接方式。特点：密封性能好、结构简单、连接强度高，可适用于承受各种压力和温度的管路上。常用的焊接方法：电焊、气焊、钎焊等。
图1-1 离子膜烧碱生产工艺流程框图
一次盐水制备任务
一次盐水生产的工艺概况。
图1-2 一次盐水生产工艺流程框图
一次盐水制备任务
根据一次盐水生产任务完成的前后顺序，可将其分解为六项分任务
图1-3 一次盐水生产任务的分解
完成一次盐水制备任务的基础条件
在化工生产中，必须通过管路来输送和控制流体介质。一次盐水的制备也离不开化工管路。
（3）螺纹连接螺纹连接是通过内外管螺纹拧紧而实现的，螺纹连接的管子两端都加工有外螺纹，通过加工有内螺纹的连接件、管件或阀门相连接。常用的螺纹连接有三种形式。 1）内牙管连接安装时，先将内牙管旋合在一段管子端部的外螺纹上，然后把另一段管子端部旋入内牙管中，使两段管子通过内牙管连接在一起。内牙管连接结构简单，但拆装时，必须逐件进行，颇为为便。 2）长外牙管连接长外牙管连接由长外牙管、补连接、内牙管、锁紧螺母组成。长外牙管连接不需转动两端连接管即可装拆。

化工管路

20 3/4 200 8 750 30 1350 54
25
1 225 9 800 32 1400 56
32
/ 250 10 850 34 1500 60
40
/ 300 12 900 36 1600 64
50
2 350 14 950 38 1700 68
65
/ 400 16 1000 40 1800 72
煨弯管
三通或四通
异径管
碳钢高压弯头
45o、90o、180o弯头
阀门
阀门是介质流通系统或压力系统中的一种设施，它用来调节介质的流量或压力。其功能包括切断或接通介质、控制流量、改变介质流向、防止介质回流、控制压力或泄放压力。
阀门的这些功能通常靠调节阀门关闭件的位置来实现，这种调节可采用手工操作，也可以采用自动控制。
管件的主要品种有弯头、异径管、三通、四通、加强管嘴、管帽、螺纹短节等。常用材料有普通碳素钢、合金钢、不锈钢等。
管件的用途
管件名称活接头弯头三通、四通异径管管帽、丝堵
用途直管与弯管的连接改变走向管路分支改变管径封闭管端
管件的选择
管件的选择是指根据管道级别、设计条件（P、T）、介质特性、材料加工工艺性能、焊接性能、经济性以及用途来合理确定管件的温度-压力等级和管件的连接形式。
相关标准
GB 9112-88 钢制管法兰(国标) SH 3406-96 钢制管法兰(中国石化总公司标准) JB/T 75-94 管路法兰类型(机械工业部标准) HG 20592-97 钢制管法兰(化学工业部标准-欧) HG 20615-97 钢制管法兰(化学工业部标准-美)
公称直径、外径及壁厚

化工管路

水、煤气输送钢管公称直径
公称直径 mm 8 10 15 20 25 32 40 相当的管螺纹 in 1/4 3/8 1/2 3/4 1 1 1/4 1 1/2 外径 mm 13.50 17.00 21.25 26.75 33.50 42.25 48.00 壁厚 mm 2.25 2.25 2.75 2.75 3.25 3.25 3.50 内径 mm 9 12.5 16.25 21.25 27.00 35.75 41.00 公称直径 mm 50 65 80 100 125 150 相当的管螺纹 in 2 2 1/2 3 4 5 6 外径 mm 60.00 75.50 88.50 114.00 140.00 165.00 壁厚 mm 3.50 3.75 4.00 4.00 4.50 4.50 内径 mm 53.00 68.00 80.50 106.00 131.00 156.00
(3)材料代号
A—铸铁及硅铸铁；B — 碳素钢；C — 普通低合金钢；D —合金钢； E — 不锈耐酸钢；F —有色金属； G —非金属； H —衬里管；
第一节管子常用材料
大类中分类铁管钢金管属有色金属管小分类铸铁管碳素钢管低合金钢管合金钢管铜及铜合金管铅管铝管钛管橡胶管塑料管石棉水泥管玻璃陶瓷管玻璃钢管衬里管管子名称示例承压铸铁管 10#，20#钢无缝钢管，优质碳素钢无缝钢管 16Mn 无缝钢管，低温钢无缝钢管奥氏体不锈钢管，耐热钢无缝钢管黄铜管（拉制及挤制），紫铜管，铜镍合金管（蒙乃尔）铅管，铅锑合金管冷拉铝合金园管，热挤压铝合金园管钛管，钛合金管输气胶管，输水胶管，输油胶管，蒸汽胶管酚醛塑料管，硬聚氯乙烯管，高、低密度聚乙烯管，聚丙烯管，聚四氟乙烯管，ABS 管等化工陶瓷管，玻璃管聚酯玻璃钢管，环氧玻璃钢管，呋喃玻璃钢管橡胶衬里管，钢塑复合管

学习情境一化工管路

旋塞阀与管路的连接方式有螺纹连接和法兰连接两种。
塞阀
法兰
连
接
旋
•
旋塞阀
内螺纹
连
接
PPT文档演模板
•
学习情境一化工管路
•
•
• 5．球阀
球阀主要由阀体、阀盖
的浮头球球阀
带固定密封阀
、密封阀座、球体和阀
座
杆等组成。其结构与旋
塞阀相似。球阀是通过
旋转带孔球体来控制阀
门启闭的。根据球体在阀体内可否浮动，分为
•阀门的尺寸。应根据流量大小和允许的压降范围选定，一般应与工艺管道尺寸相配。
•阻力损失。根据阀门的功能和可能产生的阻力来选定阀门的结构形式。
•根据操作条件，来确定法阀门的压力等级和材质。
学习情境一化工管路
三、管路的连接
• 1．焊接连接
适用于有压管道及真空管道，视管径和壁厚的不同选用电焊或气焊。这种连接方式简单、牢固且严密，多用于无缝钢管，有色金属管的连接。
PPT文档演模板
学习情境一化工管路
（三）从降低成本考虑
1. 各种管路铺设时要尽量走直线，少拐弯，少交叉，以减少阻力。
2. 各种管路应集中铺设，这样可以共同利用管架，降低基建费用。当穿过墙壁时，墙壁上应开预留孔，过墙时，管外最好加套管，套管与管子之间的环隙内应充满填料；管路穿过楼板时最好也这样。
•（一）压力管道概念
• 压力管道是指利用一定的压力，用于输送气体或液体的管状设备
•压力管道通常根据其危害程度实施
•（二）压力管道的分类与分级
分级安全监察。一般将压力管道按安全等级分为GC1、GC2、GC3三
级。

《化工管路》课件

《化工管路》PPT课件
学习《化工管路》PPT课件，全面理解化工管路的概念、材料选择、设计、安装与维护等方面，为化工工程师提供全面的知识和指导。
第一部分：概述
什么是化工管路？
探索化工管路的定义和重要性，了解其在工业生产中的作用以及相关概念。
为什么需要化工管路？
详细解释为什么在化工工程中需要管路系统，以及它们对生产过程和效率的影响。
结束语
1 课程总结
回顾本课程的重点内容，强调重要原则和关键知识点。
2 学习心得
学员分享他们在学习《化工管路》PPT课件过程中的体会和收获。
3 展望未来
展望化工管路领域的未来发展方向，鼓励学员继续深入学习和探索。
通过实际案例分析，展示第四部分：化工管路的安装与维护
安装过程中需要注意的问题
指导化工管路安装的关键问题，如材料连接、支撑结构、工艺要求等。
维护时需要注意的问题
讲解化工管路维护的要点，包括定期检查、防腐保护、泄漏处理等。
常见故障及解决方法
介绍化工管路常见故障的识别和解决方法，如管道堵塞、泄漏等。
化工管路的分类
介绍常见的化工管路分类，包括按用途分类、按材料分类等。
第二部分：化工管路的材料选择
常见材料介绍
详细介绍常用于化工管路的不同材料，如金属、塑料、橡胶等，讨论它们的特性和适用场景。
材料的选择原则
提供选择化工管路材料的准则，包括耐腐蚀性、耐压性、成本效益等因素的考虑。
材料的选取技巧
分享选取合适材料的一些技巧和经验，如根据介质性质、温度要求等对材料进行评估。
第三部分：化工管路的设计
1
常见设计原则
探讨化工管路设计的基本原则，包括流体力学原理、安全性和可维护性的考虑。

化工管路培训课件

案例四：某化工厂化工管路改造案例
总结词
该案例介绍了某化工厂化工管路的改造过程，重点讲解了改造原因、改造方案实施及改造效果评估等方面的内容。
详细描述
该案例首先明确了改造原因，如原有管路设计不合理、物料输送效率低下等。接着，制定了详细的改造方案，包括设计图纸、施工计划和材料清单等。在方案实施过程中，强调了施工质量及安全控制的重要性。最后，对改造效果进行了评估，证明了改造后的管路能够满足生产需求且具有更高的可靠性。
事故处理
如发生事故，应立即采取应急措施，防止事故扩大，并及时上报有关部门。
06
案例分析与实践操作
案例化工厂化工管路设计的实际操作过程，重点讲解了设计原则、管路布局、材料选择及施工要求等方面的内容。
VS
详细描述
该案例首先明确了设计原则，包括安全、可靠、经济、环保等。接着，对管路布局进行了合理规划，确保化工物料在管路中流动顺畅且符合工艺要求。在材料选择方面，根据物料性质、温度、压力等参数进行了恰当的选取。最后，对施工要求进行了详细说明，确保施工质量及安全性。
由于化工管路中输送的介质多为易燃易爆物质，因此防爆要求很高。
03
化工管路的设计与安装
化工管路的设计原则与标准
符合法律法规和标准要求
01
化工管路的设计必须符合国家和地方的相关法律法规和标准要
求，确保安全、环保、经济合理。
适应工艺流程
02
化工管路的设计应适应化工工艺流程的要求，满足流体输送、
热力传递、压力传递等工艺过程的需求。
案例五：某化工厂化工管路安全管理案例
要点一
总结词
要点二
详细描述
该案例介绍了某化工厂化工管路安全管理的实践经验，重点讲解了安全管理组织、安全制度建设及安全培训等方面的内容。

化工管路名词解释

化工管路名词解释化工管路名词解释在化学和化工过程中,管路系统是非常重要的一部分,用于传输化学品、流体和其他介质。

化工管路通常由多种材料制成,包括管道、阀门、过滤器、减压器、泵、加热器等。

这些设备都必须符合严格的卫生和安全问题标准,以确保化学品的运输和操作的安全性和可靠性。

以下是一些常见的化工管路名词解释:1. 管道:管道是一种用于传输液体或气体的设备,通常由金属材料制成,如不锈钢、铜、铝等。

管道的规格和设计取决于传输量和流量、使用环境等因素。

2. 阀门:阀门是管道系统中的控制元件,用于调节流量、控制流向和关闭或开启通道。

阀门有手动、电动、气动等不同类型,根据不同的应用需求来选择。

3. 过滤器:过滤器是一种用于去除液体或气体中杂质的设备,可以提高管道系统的纯度和安全性。

过滤器可以是简单的过滤器纸、活性炭、硅藻土等,也可以是一种复杂的化学过滤器。

4. 减压器:减压器是一种用于降低管道中压力的设备,可以平衡管道中的压力,避免爆炸和泄漏等问题。

减压器可以是简单的机械减压器、电子减压器等,也可以是一种化学减压器。

5. 泵:泵是一种用于输送液体或气体的设备,可以根据需要提供高流量、低扬程或低流量、高扬程等不同性能。

泵有手动、电动、气动等不同类型,根据不同的应用需求来选择。

6. 加热器:加热器是一种用于加热液体或气体的设备,可以提高液体或气体的温度,加速化学反应速率。

加热器可以是简单的电加热器、火焰加热器等,也可以是一种化学加热器。

化工管路系统的设计和安装必须考虑到卫生和安全问题,并且必须符合相关的标准和法规。

只有经过专业的设计和安装,才能确保管路系统正常运行,并保障化学品的安全运输和操作。

化工管路

知识目标：●了解化工管路的组成及管路布置原则；了解流体输送机械的结构、原理及应用；●理解稳定流动的基本概念；流动阻力产生的原因；●掌握连续性方程式、柏努力程式和流体流动阻力的计算；能力目标：●能正确选择流体输送机械和管子的直径；●能拆装化工管路；会流体输送机械的操作和简单故障的分析、排除。

化工生产中所处理的物料，大多为流体（包括液体和气体）。

为了满足工艺条件的要求，保证生产的连续进行，需要把流体从一个设备输送至另一个设备。

实现这一过程要借助管路和输送机械。

流体输送机械是给流体增加机械能以完成输送任务的机械。

管路在化工生产中就相当于人体的血管，流体输送机械相当于人的心脏，作用非常重要。

因此，了解管路的构成，确定输送管路的直径，了解输送机械的工作原理，选择合理的输送机械，学会合理布置和安装管路，正确使用输送机械非常重要。

第一节流体输送管路一、管路的分类化工生产过程中的管路通常以是否分出支管来分类，见表1-1。

表1-1 管路的分类对于重要管路系统，如全厂或大型车间的动力管线（包括蒸汽、煤气、上水及其他循环管道等），一般均应按并联管路铺设，以有利于提高能量的综合利用、减少因局部故障所造成的影响。

图1-1 简单管路图1-2 复杂管路二、管路的基本构成管路是由管子、管件和阀门等按一定的排列方式构成，也包括一些附属于管路的管架、管卡、管撑等辅件。

由于生产中输送的流体是各种各样的，输送条件与输送量也各不相同，因此，管路也必然是各不相同的。

工程上为了避免混乱，方便制造与使用，实现了管路的标准化。

书后附录摘录了部分管材的规格。

管子是管路的主体，由于生产系统中的物料和所处工艺条件各不相同，所以用于连接设备和输送物料的管子除需满足强度和通过能力的要求外，还必须耐温、耐压、耐腐蚀以及导热等性能的要求。

根据所输送物料的性质(如腐蚀性、易燃性、易爆性等)和操作条件(如温度、压力等)来选择合适的管材，是化工生产中经常遇到的问题之一。

初步认识化工管路

从国标GB∕T3091-2008查知：
推
导
DN32普通管的内径是 42.4－2×3.5＝35.4mm
DN40普通管的内径是 48.3－2×3.5＝41.3mm
结论
没有内径正好是38mm的镀锌管，只能选择内径最接近37mm的，内径是35.4mm的DN32管。
〖课堂小结〗
1. 化工管路主要由管子、管件、阀门、附件等部分组成，各部分的知识我们将在后面的知识点学习。 2.掌握管子、管件、阀门口径大小的等级标准和承压能力标准，根据这些标准就可以选定管子、管件、阀门的规格，便于化工管路的设计、制造、安装、检修。
不同材质的管子直径表示方法有所不同
无缝钢管直径还有另外一种表示方法 Φ 外径×壁厚mm
工程中所用的无缝钢管，标记方法不用公称直径，而是表示为D外径×壁厚mm
图4 减压阀的公称直径是DN40
图5 三通的下口公称直径是25mm，左右接口的公称直径是40mm
图4 减压阀
图5 三通
2.公称压力
化工管路及其标准
〖新课导入〗
将流体从一个容器输送到另一个容器，两个容器之间需要用什么连接？
答案
是用管路将两个容器连接起来
〖新课展开〗一、化工管路
1．初步认识化工管路
图1 厂区照片
图2 车间照片
一、化工管路
1．初步认识化工管路
共同特点是管路多，这也是化工生产装置的特点之一。
作用是用来输送和控制流体介质。化工管路按工艺要求将各台化工设备和机器相连接,原料及其他辅助物料从不同的管路进入生产装置,以完成生产过程，因此它是整个化工生产装置中不可缺少的组成部分，它对于化工生产来说
符号： DN
单位：公制 mm（毫米） or 英制 in（英寸）

化工管路的拆分资料汇总

本文由极品恶魔是神贡献doc文档可能在WAP端浏览体验不佳。

建议您优先选择TXT，或下载源文件到本机查看。

石油化工生产中管路的分类：石油化工生产中管路的分类： 1 按输送介质压力可分为：高压管、中低压管。

2 按输送介质的种类可分为：蒸气管、压缩空气管、氧气管、氮气管、氨气管、酸液管、碱液管、给水管、排水管等等。

提高综合*中*国树*脂&在线业务能力，服务广大树脂界同仁。

3 按管路的材质可分为：金属管有水煤气管、无缝钢管、有缝钢管、铸铁管、不锈钢管及铜、铝、铅等有色金属管等；非金属管有塑料管、玻璃钢管、陶瓷管等化工管路；化工管路；是管子、各种管件、阀门及管架的总称。

在化工生产中，必须通过管路来输送和控制流体介质。

除此之外，在某些情况下，管路本身也同化工设备一样完成些化工过程（如吸收、冷却），即所谓“化工生产管道化”。

所以，化工管道同一切化工机械设备一样是化工生产中不可缺少的组成部分一、管路的分类管路的分类根据管路的输送的介质的种类、性质、压力、温度以及管路的材质不同，二、管路可按下列分类管路可按下列分类。

管路可按下列分类（1）、按管路的材质分类有铸铁、碳素钢、合金钢（不锈钢几各种合金钢）及非金属（如塑料、橡胶和水泥）材质的管路。

（2）、按被输送介质的压力分类：真空管路管路内的绝对压力小于一个大气压。

常压管路工作压力小于0.1MPa(公斤力/平方厘米)。

（表压）低压管路工作压力为 0.11—1.6MPa(公斤力/平方厘米)。

（表压）中压管路工作压力为 1.6—10MPa(公斤力/平方厘米)。

（表压）高压管路工作压力为 10—100MPa(公斤力/平方厘米)。

（表压）超高压管路工作压力大于100MPa(公斤力/平方厘米)。

（表压）（3）、按输送介质性质的不同分类有输送水、蒸汽、空气、油类等介质的管路和输送碱、酸、盐等腐蚀性介质的管路。

三、管路的连接方法管路的连接方法管路的联接包括管子与管子的联接，管子与各种管件的联接，阀门与设备接口的联接。
