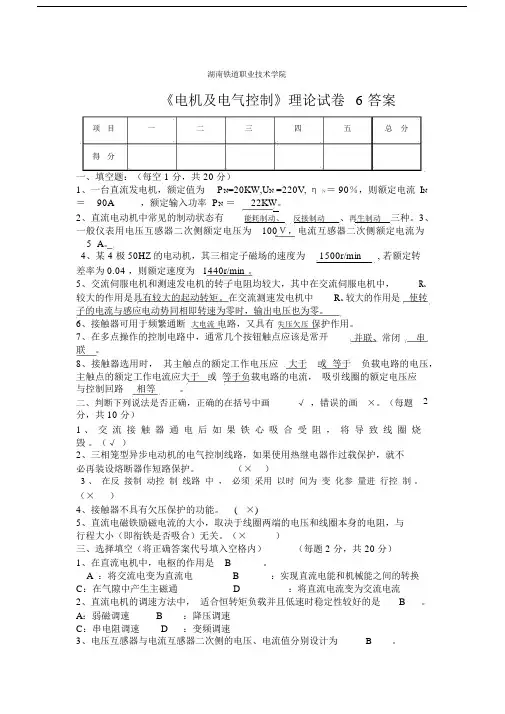

湖南铁道职业技术学院
《电机及电气控制》理论试卷6答案项目一二三四五总分
得分
一、填空题:(每空1分,共20分)
1、一台直流发电机,额定值为P N=20KW,U N=220V,ηN=90%,则额定电流I N =__90A_____,额定输入功率P N=___22KW_。

2、直流电动机中常见的制动状态有___能耗制动、_反接制动__、再生制动_三种。

3、一般仪表用电压互感器二次侧额定电压为_100V,电流互感器二次侧额定电
流为__5_A。

4、某4极50HZ的电动机,其三相定子磁场的速度为__1500r/min___,若额定转差率为0.04,则额定速度为_1440r/min。

5、交流伺服电机和测速发电机的转子电阻均较大,其中在交流伺服电机中,R a 较大的作用是具有较大的起动转矩。

在交流测速发电机中R a较大的作用是使转子的电流与感应电动势同相即转速为零时,输出电压也为零。

6、接触器可用于频繁通断大电流电路,又具有失压欠压保护作用。

7、在多点操作的控制电路中,通常几个按钮触点应该是常开并联、常闭串联。

8、接触器选用时,其主触点的额定工作电压应_大于_或_等于_负载电路的电压,主触点的额定工作电流应大于_或_等于负载电路的电流,吸引线圈的额定电压应与控制回路__相等____。

二、判断下列说法是否正确,正确的在括号中画√,错误的画×。

(每题2分,共10分)
1、交流接触器通电后如果铁心吸合受阻,将导致线圈烧毁。

(√ )
2、三相笼型异步电动机的电气控制线路,如果使用热继电器作过载保护,就不
必再装设熔断器作短路保护。

(×)
3、在反接制动控制线路中,必须采用以时间为变化参量进行控制。

(×)
4、接触器不具有欠压保护的功能。

( ×)
5、直流电磁铁励磁电流的大小,取决于线圈两端的电压和线圈本身的电阻,与
行程大小(即衔铁是否吸合)无关。

(×)
三、选择填空(将正确答案代号填入空格内)(每题2分,共20分)
1、在直流电机中,电枢的作用是_B______。

A:将交流电变为直流电 B:实现直流电能和机械能之间的转换C:在气隙中产生主磁通 D:将直流电流变为交流电流
2、直流电机的调速方法中,适合恒转矩负载并且低速时稳定性较好的是__B___。

A:弱磁调速 B:降压调速
C:串电阻调速 D:变频调速
3、电压互感器与电流互感器二次侧的电压、电流值分别设计为__B____。

A:220V 5A B:100V 5A
C:220V 10A D:100V 10A
4、异步电动机的机械特性曲线,当电源电压下降时,Tmax及Sm将分别___D____。

A: 不变,不变 B: 不变,减小
C: 减小,不变 D: 减小,减小
5、下列异步电动机的制动方法中__D____制动最强烈。

A:能耗 B:回馈 C:倒拉反接 D:电源反接
6、三相异步电机采用Y/△起动机时,下列描绘中___D____错误的。

A:正常运行时作△接法 B:起动时作Y接法
C:可以减小起动电流 D:适合要求重载起动的场合
7、交流伺服电机通常转子采用空心杯结构,并且转子电阻较大是因为__B__、__D_、__E__。

A:减小能量损耗 B:克服自转
C:改善机械特性的非线性 D:减小转动惯量 E:消除剩余电压
8、某步进电机转子40齿,拍数为6,通电频率400HZ,则步距角为__D__,转速为___A____。

A:100r/min B:12.5r/min
C:5° D:1.5°
9、熔断器的额定电流和熔体的额定电流是不同的。

例如RL1-60熔断器其额定电流是60A,但是其熔体的额定电流可以是___A_____和___B_____A。

A:50 B:60 C:100 D:1
10、电机的反接制动和能耗制动控制电路中,通常优先考虑分别采用(依次)
进行控制。

( D )
A:时间原则、时间原则 B:时间原则、速度原则 C:速度原则、速度原则 D:速度原则、时间原则
四、简答题(每题5分,共20分)
1、电动机主电路中已装有熔断器,为什么还要装热继电器?它们的作用是否相
同?
答:功能不相同
熔断器:短路保护
热继电器:电动机的过载保护
2、接触器的主触头、辅助触头和线圈各接在什么电路中?如何连接?
答:接触器的主触头串联在主电路中,辅助触头接在控制电路中,一般用于自锁和互锁,线
圈串联在控制线路中
3、普通笼型感应电动机在额定电压下起动时,为什么起动电流很大,而起动转
矩并不大?
答:异步电动机在启动瞬间,定子绕组已接通电源,但转子的惯性转速从零开始
增加的瞬间转差率s=1,转子绕组中感应电流很大,使定子绕组中流过的启动
电流大,但功率因数很低,所以转矩并不大。

4、步进电机采用三相六拍方式供电与采用三相三拍方式相比,有什么优缺点?
答:三相六拍供电时步距角小,运行平稳,起动转矩大,经济性较好,但是驱
动电路较三拍时复杂。

五、分析计算题(每题10分,共30分)
1、有一台单相照明变压器,容量10kVA,电压为3300/220V,今欲在副边接上60W、200V的白炽灯,如果变压器在额定情况下运行,问这时可接多少白炽灯?
并求出原、副边的额定电流。

2、某三相异步电动机,PN=10KW, UN=380V, c os =0.85,
=0.85。

求1)额定电流2)额定转矩 3)额定转差率。

解:(1)I N =P N /3U N cos ФN ηN =10×1000/3××380×0.85×0. 85=37.5A
(2)T N =9550N N
n P ==130.8N.m
(3)
3、图示控制电路能否使电动机进行正常点动控制?如果不行,指出可能出现的故障现象?并将其改正确。

M
3~
~380V
KM KM
SB
解:电动机不能正常进行点动。

按动按钮时交流接触器不会吸闸,即电动机不能
运转。

~380
KM
SB KM M
3~
应按上图形修改。
