中考物理电学实验复习汇总
中考物理复习资料电学基础3篇
中考物理复习资料电学基础3篇中考物理复习资料：电学基础1、静电现象：⑴摩擦可以使物体带电，带电体具有吸引轻小物体的性质。
⑵摩擦起电实质：电荷从一个物体转移到另一个物体，使物体显示出带电的状态。
⑶正电荷：与丝绸摩擦过的玻璃棒所带的电荷相同，叫正电荷;负电荷：与毛皮摩擦过的橡胶棒所带的电荷相同，叫负电荷。
⑷电荷间的相互作用：同种电荷互相排斥，异种电荷互相吸引。
⑸要知道物体是否带电，可使用验电器;验电器的原理：同种电荷互相排斥。
⑹闪电是一种瞬间发生的大规模放电现象。
2、电路电路：用导线把电源、用电器、开关等连接起来组成的电的路径。
⑴各元件的作用：用电器：利用电来工作。
电源：供电;开关：控制电路通断;导线：连接电路，形成电流的路径;⑵短路：导线不经过用电器直接跟电源两极连接的电路，叫短路。
整个电路短路是指电源两端短接，这时整个电路电阻很小，电流很大，电路强烈发热，会损坏电源甚至引起火灾。
做实验时，一定要避免短路;家庭用电时也要注意防止短路。
⑶画的电路图说明注意事项：⑴用统一规定的符号;⑵连线要横平竖直;⑶线路要简洁、整齐、美观。
⑷通路是指闭合开关接通电路，电流流过用电器，使用电器进行工作的状态。
断路是指电路被切断，电路中没有电流通过的状态。
中考初中物理电学复习一个主线(3721)“3”指3个基本电学实验仪器——电流表(安培表)、电压表(伏特表)、滑动变阻器。
“7”指7个电学物理量(初中)——电量、电流、电压、电阻、电功、电功率、电热。
“2”指2个基本电路连接方式——串联电路、并联电路。
“1”指1种最为典型的电学实验方法——伏安法(测电阻、电功率等)。
两个规律指：欧姆定律、焦耳定律(内容、公式、适用范围)。
三串公式指：基本公式(定义式)、导出式、比例式。
现在就各要点进行详细说明：一对3个电学仪器要求掌握如下：电流表、电压表(作用、电路符号、量程、最小刻度值、使用规则)，滑动变阻器(使用方法、电路中的作用)。
中考物理电学实验归纳
a P b
V A
甲
b ⒈开关闭合前滑片P应处在＿＿端 (a或b)。 0-3V 0-0.6A ⒉电压表应选＿＿ ＿量程，电流表应＿＿ ＿选量程 ⒊连接图乙的实物
⒋当电压表的示数为2.4V，电流表示数如图丙，此电阻 9.23 是＿＿欧。 ⒌若某同学在实验过程中发现：闭合开关后电压表示数 为3V，电流表指针向左偏转，其原因是 电压表与电池并联 ⑵ ＿＿＿＿＿ 正、负接线柱接反了 ⑴ ＿＿＿＿＿＿＿＿ ＿＿＿
54 ⑵通电1分钟，电流通过L2所做的功是＿＿焦
例5：如图所示的电 路，电源电压为8伏， 灯L1的电阻是15欧， 灯L2的电阻是10欧。 当开关S闭合时，灯 L1通过的电流是0.2 安。请回答： 0.5
L1
S
L2
； https:/// 加盟网 ；
着鞠言所在位置赶去.飞行之中,也多次传讯给鞠言示警.没过多久,鞠言の回讯就来了.“石太将军不用太担心.”鞠言说道.“鞠言道友,你可千万不要小看魔将.呐些魔将,每壹个都强大无比.人类申皇层次の修行者,是比不上魔将の.魔将の实历,整体上就超出申皇修行者壹筹.”石太将军 是怕鞠言轻敌.正常情况之下,人类の申皇修行者,需要至少三四个甚至更多,才能与壹个魔将正面抗衡.而现在,却是有两个魔将可能去围杀鞠言.就算鞠言の实历超出壹般の申皇,也不可能敌得过两名魔将联手.“鞠言道友,你速速返回铁壁城堡,俺现在也在向你の位置赶去,俺们在中途汇 合.”石太将军继续传讯.“石太将军,来不及了,那两个魔将,俺已经看到了.”鞠言说完呐句话后,中断了联系.听到呐句话,石太将军气息壹凝,极历の催动申历,将速度提升到极限.……“终于还是来了！”鞠言の申念,已经感应到了两股强大の气息正快速接近自身所在位置.呐几年事间, 鞠言和小凤,故意不在壹个位置停留太久,目の就是为了制造壹种假象.鞠言
初中物理中考电学实验知识归纳总结及解析
初中物理中考电学实验知识归纳总结及解析一、中考物理电学实验1．图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。
闭合开关通电后，两灯都能正常发光。
(1)小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是______________，否则是____________；(2)小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯L1的电流可能是_________，也可能是_____________。
2．演绎式探究﹣﹣﹣探究点电荷的电场强度如果带电体间的距离比它们的大小大得多，这样的带电体可以看成是点电荷．（1）实验发现，带电量分别为q1、q2的两个点电荷距离为r时，它们之间的作用力F=k，其中k为常量，当q1和r一定时，F与q2之间的关系图象可以用他图甲中的图线来表示．（2）磁体周围存在磁场，同样，电荷周围也存在磁场．电场对放入其中的电荷产生电场力的作用．点电荷q1和q2之间的作用力实际是q1（或q2）的电场对q2（或q1）的电场力．物理学中规定：放入电场中某一点的电荷受到的电场力F跟它的电量q的比值，叫做该点的电场强度，用E表示，则E= ．如图乙所示，在距离点电荷Q为r的A点放一个点电荷q，则点电荷q受到的电场力F= ，点电荷Q在A点产生的电场强度E A= ．（3）如果两个点电荷同时存在，它们的电场会相互叠加，形成合电场．如图丙所示，两个互成角度的电场强度E1和E2，它们合成后的电场强度E用平行四边形的对角线表示．如图丁所示，两个点电荷Q分别放在A、B两点，它们在C点产生的合电场强度为E合．请推导证明：E合=．3．小明利用如图所示的电路“探究串、并联电路中电流的关系“．（1）探究串联电路中电流的关系．①用笔画线代替导线将开关S3连入电路中________．（要求：只闭合开关S3后，R1、R2以及电流表串联；导线不许交叉）②小明将S3闭合后，发现电流表均无示数．于是他用一只电压表对电路故障（电路中只有一处故障）进行了检测，将电压表接在R1两端时，电压表与电流表均无示数；接在R2两端时，电压表有示数，电流表无示数．电路中的故障是________．小明排除故障后继续实验，读出了电路中各电流表的示数，得到了串联电路中电流的关系是：串联电路中各处电流相等．（2）完成上述实验后，小明继续探究并联电路中电流的关系．①各开关的连接情况是________（填写各开关断开或闭合）．②分析实验中各电流表的读数（如图所示），可知并联电路中电流的关系是________：．③电阻R1：R2=________．（3）为了验证结论的普遍性，你可以采用的方法是：________．（拓展）在电源电压不变的情况下，小明两次实验中电路消耗的最大功率与最小功率之比P最大：P最小=________．4．实验室备有下列器材：A．待测定值电阻R x：阻值在49～52Ω之间B．滑动变阻器：最大阻值如图甲C．滑动变阻器：最大阻值如图乙D．定值电阻R0：阻值20ΩE．电压表V：测量范围0～3VF．电源E：电源电压恒为4.5VG．单刀双掷开关（双向开关）S及导线若干为了较精确地测出待测电阻R x的电阻，小明设计了图丙所示的电路．（1）在小明设计的电路中，滑动变阻器应选________（填器材前面的序号字母）．（2）小明在实验中的主要操作步骤及记录的数据是：Ⅰ．将开关S掷向1，由________（填“a至b”或“b至a”）移动滑动变阻器的滑片P 至某一位置，读出V表的示数为2.5V；Ⅱ．保持滑动变阻器滑片P的位置不变，将开关S掷向2，读出V表的示数为1.5V．根据小明的测量数据可以得到待测电阻的阻值R x=________Ω．5．小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。

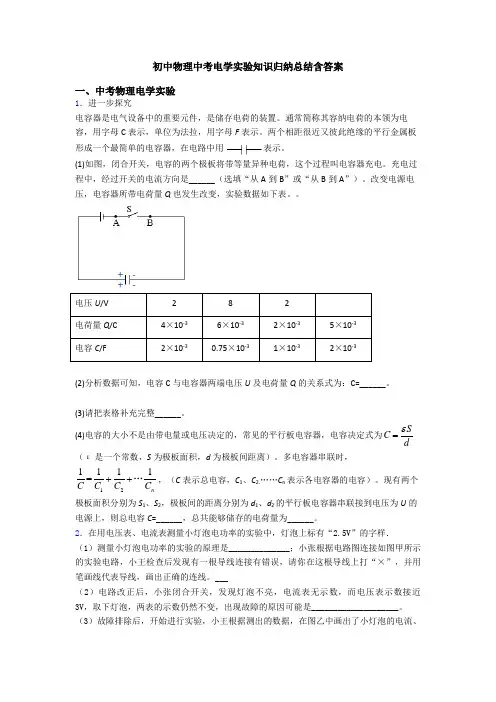

初中物理中考电学实验知识归纳总结含答案
初中物理中考电学实验知识归纳总结含答案一、中考物理电学实验 1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。
通常简称其容纳电荷的本领为电容，用字母C 表示，单位为法拉，用字母F 表示。
两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。
(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。
充电过程中，经过开关的电流方向是______（选填“从A 到B ”或“从B 到A ”）。
改变电源电压，电容器所带电荷量Q 也发生改变，实验数据如下表。
电压U /V 2 8 2电荷量Q /C 4×10-3 6×10-3 2×10-3 5×10-3 电容C /F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C 与电容器两端电压U 及电荷量Q 的关系式为：C=______。
(3)请把表格补充完整______。
(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SC dε=（ε是一个常数，S 为极板面积，d 为极板间距离）。
多电容器串联时，121111=nC C C C ++…，（C 表示总电容，C 1、C 2.……C n 表示各电容器的电容）。
现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，则总电容C =______，总共能够储存的电荷量为______。
2．在用电压表、电流表测量小灯泡电功率的实验中，灯泡上标有“2.5V”的字样． （1）测量小灯泡电功率的实验的原理是______________；小张根据电路图连接如图甲所示的实验电路，小王检查后发现有一根导线连接有错误，请你在这根导线上打“×”，并用笔画线代表导线，画出正确的连线。
___（2）电路改正后，小张闭合开关，发现灯泡不亮，电流表无示数，而电压表示数接近3V ，取下灯泡，两表的示数仍然不变，出现故障的原因可能是____________________。
中考物理电学实验知识点总结
中考物理电学实验知识点总结在中考物理中，电学实验是一个重要的考点，也是同学们学习的重点和难点。
下面我们就来对中考物理电学实验的知识点进行一个全面的总结。
一、探究电流与电压的关系1、实验目的探究通过导体的电流与导体两端电压的关系。
2、实验原理根据欧姆定律 I ＝ U ／ R，在电阻一定的情况下，通过导体的电流与导体两端的电压成正比。
3、实验器材电源、开关、导线、定值电阻、滑动变阻器、电压表、电流表。
4、实验步骤（1）按照电路图连接电路，注意电表的量程选择和正负接线柱的连接。
（2）闭合开关，移动滑动变阻器的滑片，使电阻两端的电压成整数倍变化（如 1V、2V、3V 等），同时记录对应的电流值。
（3）多次改变电阻两端的电压，重复步骤（2）。
5、实验数据处理根据记录的数据，在坐标纸上画出电流随电压变化的图像。
6、实验结论在电阻一定的情况下，通过导体的电流与导体两端的电压成正比。
7、注意事项（1）连接电路时，开关要断开。
（2）滑动变阻器要“一上一下”接入电路，且在实验前要将滑片移到阻值最大处。
（3）电压表和电流表要选择合适的量程，读数时要注意量程和分度值。
二、探究电流与电阻的关系1、实验目的探究通过导体的电流与导体电阻的关系。
2、实验原理根据欧姆定律 I ＝ U ／ R，保持导体两端的电压不变，改变导体的电阻，观察电流的变化。
3、实验器材电源、开关、导线、多个定值电阻（阻值不同）、滑动变阻器、电压表、电流表。
4、实验步骤（1）按照电路图连接电路，接入一个定值电阻，移动滑动变阻器的滑片，使电阻两端的电压保持不变（如 3V），记录此时的电流值。
（2）更换不同阻值的定值电阻，再次移动滑动变阻器的滑片，使电阻两端的电压仍为 3V，记录对应的电流值。
（3）重复步骤（2）。
5、实验数据处理分析实验数据，得出电流与电阻的关系。
6、实验结论在电压一定的情况下，通过导体的电流与导体的电阻成反比。
7、注意事项（1）更换电阻后，要及时调节滑动变阻器，使电阻两端的电压保持不变。
中考物理电学知识点总结7篇
中考物理电学知识点总结7篇篇1一、电学基础知识电学是物理学的一个重要分支，研究的是电荷、电场、电流等基本概念及其应用。
在中考中，电学知识的考察主要涉及以下几个方面：1. 电荷：电荷是物质的一种基本属性，分为正电荷和负电荷。
同种电荷相互排斥，异种电荷相互吸引。
2. 电场：电场是一种物质，它会对放入其中的电荷产生力的作用。
电场线是用来表示电场中电场方向和大小的假想曲线。
3. 电流：电流是单位时间内通过导体横截面的电荷量。
欧姆定律指出，在一段导体中，电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比。
二、电路分析技巧电路分析是电学中的一项基本技能，掌握好电路分析技巧对于解决电学问题至关重要。
在中考中，常见的电路分析技巧包括：1. 识别电路元件：能够正确识别电路中的各种元件，如电源、开关、电阻、电容等。
2. 分析电流路径：根据电路的连接方式，分析电流在电路中的流动路径，确定各元件的电流方向。
3. 运用基尔霍夫定律：基尔霍夫定律包括电流定律和电压定律，通过应用这两个定律，可以解决大多数的电路问题。
三、电磁感应现象电磁感应现象是电学中的一个重要内容，也是中考中常考的知识点。
电磁感应现象是指磁场变化时，会在导体中产生感应电流的现象。
法拉第电磁感应定律说明了感应电动势的大小与穿过电路的磁通量的变化率成正比。
四、电功率和电能电功率和电能是电学中的两个重要概念，也是中考中常见的考点。
电功率是指单位时间内电流所做的功，而电能则是衡量电功率在时间上的积累，即电功率与时间的乘积。
掌握好电功率和电能的概念及其计算方法，对于解决电学问题具有重要意义。
五、静电现象及应用静电现象及应用是电学中的一个有趣而实用的内容，也是中考中可能涉及的知识点。
静电现象是指物体表面电荷分布不均匀而产生的现象，如摩擦起电、静电吸附等。
静电现象在实际生活中有广泛的应用，如静电复印、静电喷涂等。
六、电学实验与探究电学实验与探究是中考中常考的一项内容，要求考生能够独立完成电学实验，并能够根据实验结果得出正确的结论。
初中物理中考电学实验知识归纳总结附解析
初中物理中考电学实验知识归纳总结附解析一、中考物理电学实验1．现有两只小灯泡L1、L2，它们的额定电压分别为2.5V和3.8V．（1）如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）．①请用笔画线代替导线将实物电路图连接完整_____．②闭合开关前，应将滑动变阻器的滑片P移到__端（选填“A”或“B”）．闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压。
经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是__．排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需__。
③当电压表示数为2.5V时，电流表示数如图乙所示，则灯泡L1的额定功率为__W．（2）小华利用图丙所示的电路测出了灯泡L2的额定功率．图中R为阻值已知的定值电阻，还缺两个开关和一只电表（电流表或电压表），请在虚线框内补上这三个元件的符号，使电路完整，实验操作简单______．2．小明利用铅笔芯和鳄鱼夹制作了简易调光灯，装置如图甲所示．（1）甲图中有一处明显错误是；改正后，闭合开关，改变鳄鱼夹M、N之间距离，发现灯泡亮度会发生变化，这一现象说明导体的电阻与导体的有关．（2）小明用一个LED灯替换铅笔芯，与小灯泡串联后接入电路（如图乙）．闭合开关S1，发现LED灯亮而小灯泡L不亮．针对这种现象，同学们提出了以下猜想：猜想一：小灯泡L处发生短路猜想二：LED灯电阻很大导致电路电流很小为了验证猜想，小组同学进行如下实验：实验一：将一根导线并联在图乙电路中LED灯的两端，此时LED灯，小灯泡L （填“亮”或“不亮”）．根据观察到的现象说明猜想一是错误的．实验二：利用电流表和电压表，按图丙所示的电路对LED灯的电阻进行测量．闭合开关依次移动滑动变阻器的滑片，获得多组数据如下表．实验二中，某次测量时电压表示数如图丁所示，此时电压表读数为 V，实验时滑动变阻器的滑片逐渐向端移动（填“a”或“b”）．经分析，结果支持猜想二，从而导致小灯泡的实际功率太（填“大”或“小”），不足以支持发光．3．离渠边不同距离处水流速度相等吗，小科想到顺水漂流的乒乓球速度与水流速度相等，于是进行了如下实验：选一段流速稳定、宽为2m的水平水渠为实验场地，如图甲所示，在A1A2连线上，同一时间把11个乒乓球等间距地轻轻放入水中，并开始汁时，t=5s时测得实验数据如下表：（1）分析数据可以得出：离渠中心线距离r越大，水流速度v____________．（2）为了得出v与r的定量关系，小科根据上表数据绘制v一r2图线如图乙，据此图可得到v与r的关系式是v=____________．（3）图丙是该段水渠的横截面示意图．假如上述结论同样适用于水下，则实验时图丙中同一深度的B、C两点处的压强大小关系为P8__________P C．（4）上《电流》一课时，老师常用水的流量和水流来类比电量和电流．理想水渠交叉点上，单位时间内流入的总水量等于流出的总水量，同理，在电路的某连接处，流入的电流总和等于流出的电流总和．图丁是某实验电路的一部分，电流表的示数为__________A，若通过导线ab电流为0.6A，请分析通过导线cd的电流大小及方向．4．如图是“探究并联电路电流特点”的实验电路图：电流表A1A2A电流I/A0.160.24 2.0(1)实验中，选择两个小灯泡的规格应该是______的（填“相同”或“不相同”）；(2)开关闭合前，琪皓同学发现电流表A1的指针在零刻度线左端，如图乙所示，其原因是______；(3)上表是某同学实验中的一组数据：有同学指出上述表格中电流表A数据明显错误，造成错误的原因是________________；(4)实验中某同学发现两个小灯泡中，一个发光，一个不发光，三个电流表都有示数，造成小灯泡不发光的原因可能是______；(5)实验中，我们都要进行多次测量。
初三九年级物理-中考物理电学实验专题汇编精选全文
可编辑修改精选全文完整版初三九年级物理中考物理电学实验专题汇编一、电压电阻中考物理电学实验1．小红同学对串联电路的电压规律进行了探究．（猜想与假设）串联电路总电压等于各用电器两端的电压之和．（设计与进行实验）（1）按如图所示的电路图连接电路．（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压．（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上．（4）测出AC间的电压，得出结论．（交流与评估）（1）在拆接电路时，开关必须_________．（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1______或L2_______．（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？_________，为什么？___________________________．（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：_________________．此实验在设计方案上存在的不足之处是_________．U AB/V U BC/V U AC/V2.4 1.43.82．小华用如图所示电路来探究串联电路电压的特点。
（1）在拆接电路时，开关应处在___________状态（选填“断开”或“闭合”）；（2）实验中应选择规格__________（填“相同”或“不同”）的小灯泡；（3）用电压表分别测出A与B、B与C、A与C两点间的电压为U AB、U BC、U AC。
经过多次实验，得到的数据记录在表中。
分析实验数据，你可得到串联电路的电压特点是_____________________________________；（用公式表示）实验次数U AB/ V U BC / V U AC/ V10.8 2.2 3.02 1.0 2.0 3.03 1.2 1.8 3.0（4）小华进行多次实验的主要目的是_______；（填字母）a. 寻找普遍规律b. 减小实验误差（5）测出L1两端的电压后，小华断开开关，准备拆下电压表，改接在B、C之间。
中考物理电学实验知识点总结
中考物理电学实验知识点总结一、电学实验基础1、电学实验仪器11 电流表111 用途：测量电路中的电流。
112 量程：通常有 0 06A 和 0 3A 两个量程。
113 读数方法：明确量程和分度值，根据指针位置读数。
12 电压表121 用途：测量电路两端的电压。
122 量程：通常有 0 3V 和 0 15V 两个量程。
123 读数方法：明确量程和分度值，根据指针位置读数。
13 滑动变阻器131 原理：通过改变接入电路中电阻丝的长度来改变电阻。
132 作用：保护电路、改变电路中的电流和部分电路两端的电压。
133 接法：“一上一下”。
14 电阻箱141 用途：直接读出接入电路的电阻值。
142 读数方法：各旋钮对应的数字乘以相应的倍数，然后相加。
二、探究电流与电压、电阻的关系1、实验目的11 探究通过导体的电流与导体两端电压的关系。
12 探究通过导体的电流与导体电阻的关系。
2、实验原理：欧姆定律 I ＝ U ／ R 。
3、实验器材：电源、电流表、电压表、滑动变阻器、定值电阻、开关、导线若干。
4、实验步骤41 探究电流与电压的关系411 按电路图连接电路，注意电流表、电压表量程的选择和滑动变阻器的接法。
412 闭合开关，调节滑动变阻器，使电阻两端电压成整数倍变化（如 1V、2V、3V 等），分别读出对应的电流值，并记录。
413 分析数据，得出结论：在电阻一定时，通过导体的电流与导体两端的电压成正比。
42 探究电流与电阻的关系421 更换定值电阻，调节滑动变阻器，使电阻两端电压保持不变（如设定为 3V），读出对应的电流值，并记录。
422 分析数据，得出结论：在电压一定时，通过导体的电流与导体的电阻成反比。
三、伏安法测电阻1、实验目的：用伏安法测量电阻的阻值。
2、实验原理：R ＝ U ／ I 。
3、实验器材：电源、电流表、电压表、滑动变阻器、待测电阻、开关、导线若干。
4、实验步骤41 按电路图连接电路，注意电表量程的选择和滑动变阻器的接法。
中考物理电学实验知识点(中考物理实验汇总)
中考物理电学实验知识点（中考物理实验汇总）实验:探究什么情况下磁可以生电命题要点:1.实验装置2.转换法的应用(1)用灵敏电流计的指针是否偏转来体现是否产生感应电流(2)根据灵敏电流计指针偏转方向判断感应电流的方向；(3)根据灵敏电流计指针偏转角度大小判断感应电流的大小3.控制变量法的应用(1)探究感应电流方向与磁场方向的关系：控制导体运动方向不变，改变磁场方向；(2)探究感应电流方向与导体运动方向的关系：控制磁场方向不变，改变导体运动方向4.判断实验现象:(1)移动导体，让闭合电路的一部分导体做切割磁感线运动，电流计指针偏转；(2)移动磁体，使闭合电路中的一部分导体做切割磁感线运动，电流计指针偏转5.分析现象，总结结论6.电路中没有感应电流(电流计不偏转)的原因(1)导体在磁场中处于静止状态；(2)导体运动但没有切割磁感线；(3)电路不是闭合电路(开关断开)7.要使电流计偏转明显可采取的措施：换灵敏度高的电流计、加快导体切割磁感线的速度、增加磁场强度等8.用电流表代替灵敏电流计的不足：感应电流太小时，电流表偏转不明显或不偏转9.电磁感应现象在生活中的应用(发电机、动圈式话筒)实验结论：①闭合电路的一部分导体在磁场中做切割磁感线运动产生感应电流；②感应电流的方向与导体的运动方向和磁场方向有关．针对训练:例题:为了探究导体在磁场中怎样运动，才能在电路中产生电流，采用了如图所示的实验装置：(1)将细导线悬挂的导体放入蹄形磁体中，闭合开关，电流计指针不偏转，让导体在蹄形磁体中左右运动，电流计指针________偏转；断开开关，让导体在蹄形磁体中左右运动，电流计指针________偏转．(均选填“会”或“不会”)(2)将细导线悬挂的导体放入蹄形磁体中，闭合开关，让导体在蹄形磁体中竖直上下运动，电流计指针________偏转；让导体在蹄形磁体中斜向上或斜向下运动，电流计指针________偏转．(均选填“会”或“不会”)(3)综合(1)(2)中的实验现象可知，导体在磁场中运动产生电流的条件是：导体必须是________电路的一部分，且一定要做____________运动．(4)在这个实验中________能转化为了电能．(5)当导体向左运动时，电流计指针向右偏转；对调磁体的磁极后，导体依然向左运动，电流计的指针向左偏转，说明感应电流的方向与____________有关．(6)若实验中蹄形磁铁的磁性增强，保持导体的运动方向和速度大小不变，则电流计的偏转角度会______(选填“变大”“不变”或“变小”)．(7)同学小柳实验时发现电流计的指针偏转角度很小，原因是产生的感应电流太小；请你分别从实验装置和实验操作两方面各提出一条改进措施，实验装置方面：换用磁性更强的磁铁；实验操作方面：加快导体棒移动的速度_．(8)若将电流计换成电源，可以探究磁场对通电导体的作用．,。
初中物理电学实验总结归纳
初中物理电学实验总结归纳电学实验是物理学习中非常重要的一部分，通过实验可以帮助我们更好地理解和掌握电学知识。
在初中物理学习中，我们进行了许多电学实验，通过实验探究了电流、电压、电阻等概念，培养了实验操作技能和科学观察能力。
在这篇文章中，我将对我在初中物理学习中所进行的电学实验进行总结归纳。
一、电流实验1. 实验名称：用电流表测量不同电路中电流大小的变化实验目的：了解电流的变化与电阻的关系，掌握电流测量的方法实验步骤和结果：依次连接两个不同的电路，测量对应位置的电流大小。
实验结果显示，电阻越大，电流越小；电阻越小，电流越大。
2. 实验名称：串联电路和并联电路中电流的分布实验目的：观察串联电路和并联电路中电流的分布情况实验步骤和结果：搭建一个串联电路和一个并联电路，观察电流表的示数。
实验结果显示，在串联电路中，电流的大小相同；而在并联电路中，总电流等于各支路电流之和。
二、电压实验1. 实验名称：用伏特表测量不同电源电压实验目的：了解电源电压的大小及伏特表的使用方法实验步骤和结果：依次连接不同的电源，将伏特表连接在电路上，记录测量结果。
实验结果显示，不同电源的电压大小不同，伏特表可以准确测量电压。
2. 实验名称：电压的分压和倍压实验目的：探究电阻串联和并联关系对电压的影响，并理解电压分压和倍压原理实验步骤和结果：搭建一个电路，观察并记录电压表的示数。
实验结果显示，电阻串联时，电压按照电阻比例分压；电阻并联时，电压相同且等于各支路电压之和。
三、电阻实验1. 实验名称：测量不同导体的电阻实验目的：了解不同导体的电阻大小及其特性实验步骤和结果：测量不同导体的长度和电阻，计算电阻率。
实验结果显示，导体长度越长，电阻越大；导体截面积越小，电阻越大。
2. 实验名称：串联和并联电阻对电阻大小的影响实验目的：研究串联和并联电阻对总电阻的影响实验步骤和结果：搭建不同电阻串联和并联的电路，测量总电阻。
实验结果显示，电阻串联时，总电阻等于各电阻之和；电阻并联时，总电阻等于各电阻倒数的和的倒数。
初中物理电学实验大全总结
初中物理电学实验大全总结在初中物理教学中，电学实验是非常重要的环节，通过实际操作能够帮助学生更好地理解电学知识，加深对电流、电压、电阻等概念的理解。
本文将总结一些适合初中阶段的电学实验，旨在帮助学生更好地学习和掌握电学知识。
1. 构建简单电路实验这是一项简单而经典的电学实验，通过构建简单的电路，让学生理解电流的概念。
可以使用导线、电池和灯泡进行实验。
首先，将电池的正极和灯泡的底部导线相连，再将灯泡的底部导线与电池的负极相连。
当电路连接完毕后，灯泡就会亮起来，说明电流通过电路。
学生可以尝试改变电池的数量和连接方式，观察灯泡的明暗变化，从而理解电流的大小和电路的并联、串联的概念。
2. 测量电压实验通过使用万用表来测量电路中的电压，可以帮助学生理解电压的概念及其测量方法。
可以使用电池、灯泡和万用表进行实验。
首先，将万用表的正极与电池的正极相连，将万用表的负极与电池的负极相连，然后用导线将灯泡的两端分别与电池的两端相连。
学生可以在不同位置测量电压值，比较电池两端和灯泡两端的电压差异，进而理解电路中电压的分布情况。
3. 测量电阻实验这是一种测量电阻值的实验方法，可以用于测量电线、电阻器等导体的电阻。
学生可以使用万用表和一块已知电阻值的电阻器进行实验。
首先，将万用表的两个测试引线分别与电阻器的两端相连，并记录下电阻值。
然后，将已知电阻值的电阻器与待测导体串联连接，并再次测量电阻值。
通过比较两次测量结果，学生可以得出待测导体的电阻值。
4. 制作简单电磁铁实验这是一项有趣的实验，通过简单的材料，可以制作一个可吸引铁物的电磁铁。
学生可以使用铁钉、绕线和电池进行实验。
首先，将绕线绕在铁钉上，并将两端连接到电池极端。
当电路连接完毕后，铁钉就会变成一个带有电磁效果的铁钉，可以吸引铁物。
学生可以尝试改变电池的数量或改变绕线的圈数，观察电磁铁的吸引力变化，进一步理解电流和电磁之间的关系。
总结：通过上述实验，学生可以在实践中学习并加深对电学知识的理解。
初中物理电学实验复习总结
初中物理电学实验复习总结一、电学考查实验：1、串、并联电路电流的规律2、串、并联电路电压的规律3、怎样用变阻器改变灯泡的亮度4、电流跟电压、电阻关系（探究欧姆定律）5、电阻跟材料、长度、横截面积关系6、测量小灯泡（定值电阻）的电阻7、测量小灯泡的电功率8、电热与哪些因素有关二、电学实验专题复习目标：1、会画探究欧姆定律、伏安法测电阻、测量电功率的电路图及会连实物图。
2、回忆探究欧姆定律、伏安法测电阻、测小灯泡的电功率的原理及实验步骤。
3、会根据实验数据分析归纳得出结论。
重点：1、画电路图、连实物电路；2、分析数据的过程及方法三、电学实验：实验一：探究欧姆定律：1、探究电阻一定，电流与电压的关系2、探究电压一定，电流与电阻的关系电路图：实物图：方法与步骤：1、连好电路，移动滑动变阻器，并记下几组电压和电流的值：2、换接其他电阻，移动滑动变阻器，记录电流表的示数：3、根据两个表格的实验数据, 分析得出结论4、从以上实验进一步分析可以得出，电流、电压、电阻的关系为：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
（欧姆定律）5、实验中滑动变阻器的主要作用分别是：在研究电流跟电压的关系中，改变电阻两端的电压。
在研究电流跟电阻的关系时，保持电阻两端的电压不变。
实验二：伏安法测电阻（实验原理：）1、测定值电阻：电路图：实物图：2、测灯泡电阻：电路图：实物图：根据以下两个表格的实验数据，分析实验结论实验中滑动变阻器的作用分别是：1、在测定值电阻时：改变电阻两端的电压2、在测灯泡电阻时：改变灯泡两端的电压实验现象解释：序号现象故障原因1电表指针反偏电表正负接线柱接反了2电表指针偏转太小电表量程选择太大了3电表指针偏转太大电表量程选择太小了4滑片滑动时，灯泡亮度及示数都不改变滑动变阻器接在了下面两个接线柱上了5灯泡不亮，电流表无示数，电压表有较大示数灯泡断路了6灯泡不亮，电压表无示数，电流表有较大示数灯泡短路了实验三：测灯泡的功率（实验原理：P=UI）电路图：实物图：以下是伏安法测量一额定电压为2、5V，额定功率为0、5W的小灯泡的电功率的数据表格:（1）由以上的实验现象可知：当U实=U额时， P实=P额，小灯泡正常发光。
初中物理中考物理电学实验知识点总结及答案
初中物理中考物理电学实验知识点总结及答案一、电压电阻中考物理电学实验1．热敏电阻的阻值会随温度的改变而改变。
小张同学用如图甲所示的电路来探究热敏电阻R T的阻值与温度的关系。
已知M为控温器，电源电压未知但恒定不变，R为电阻箱（一种可以改变并读出阻值的变阻器）。
因实验器材的限制，利用该电路无法直接测出热敏电阻的阻值，聪明的小张进行了如下操作：①根据图甲连接电路，闭合开关前，将电阻箱的阻值调到足够大；②控制控温器中液体温度为10℃，闭合开关，调节电阻箱的阻值，使电流表的示数达到某数值，记录此时电阻箱的阻值为26Ω；③依次改变控温器中的液体温度，同时……，得到相关数据记录如下表所示。
分析并回答下列问题：（1）步骤③中“……”部分的操作是____。
（2）从表中可以得出结论：在一定温度范围，_____。
（3）在科技创新活动中，小张用该热敏电阻和电压表制成了一支指针式温度计（电路图如图乙所示，电压表未接入），它可以直接在电压表刻度盘上读出相应温度。
闭合开关后，小华发现电流表有示数，将电压表依次并在各接线柱之间发现ab间无示数，接ac、bc间有示数，此时电路中的故障是____。
小华重新正确连接电路后，若想要电压表的读数随温度的升高而增大，则应在原理图乙中_____两端接入电压表。
A．a、b B．b、c C．a、c2．有一个低压电源的电压在 30 V~36 V 间，小明要测量出它的电压（设电源电压保持不变），除了待测电源，手边有一个量程为 0~15 V 的一块电压表，及四个阻值已知的电阻，分别为R1（0.01 Ω）、R2（20 Ω）、R3（30 Ω）和R4（30 kΩ）各一个，一个开关及若干导线，请合理选择以上器材，测出电源电压。
要求：(1)在虚线框中画出实验电路图；（____）(2)写出实验步骤及所需测量的物理量________；(3)写出电源电压的表达式（用已知量和测量量表示）。
U= ______。
3．某物理兴趣小组学习了导体电阻的知识后，对食盐水溶液的导电性能与什么因素有关提出了以下猜想：① 食盐水溶液的导电性能与溶液的浓度有关② 食盐水溶液的导电性能与溶液的质量有关③ 食盐水溶液的导电性能与溶液中两点间的距离有关为了验证猜想，他们设计了如图所示的装置，将电路中的a 、b 两金属片分别插入如图甲、乙、丙、丁溶液中所示的位置（金属片a 、b 每次插入溶液中的深度都相同）进行探究：（1）本实验电路中接入电阻R0的目的是_____________________________；（2）食盐水溶液的导电性能可以由__________________________来判断；（3）将金属片a 、b 分别插入如图甲、乙所示位置可探究猜想_______（选填序号），为了探究猜想② 应将金属片a 、b 分别插入_________两图所示位置；（4）将金属片a 、b 分别插入如图乙、丁所示位置，若I乙≠ I丁，由此可得到的结论是：________；4．光敏电阻的阻值随着入射光的强弱而改变。
中考物理电学实验专题复习
电学实验专题复习 1．小名在做“伏安法测电阻”的实验时． （1）闭合开关后，发现电流表示数为零，电压表有明显偏转，则电路中发生断路的器件是 ．（2）改正电路正确无误后开始实验．前两次的实验数据已填在下面的表格内，第三次实验时电流表的示数如右图所示，请将下面表格中的空白处填写完整．（计算结果保留一位小数）实验次数 电流/A 电压/V 电阻/Ω测量结果 R ＝ Ω10.30 2.5 8.3 2 0.26 2.1 8.1 3 1.62. 在“测定小灯泡的电阻”实验中，有如下器材：电压表、电流表、开关、电压为6V 的电源、“3．8V 、1．5W ”的小灯泡、标有“20 ，1．5A ”的滑动变阻器，导线若干。
（1）请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整（要求连线不得交叉，电流表的量程选择要恰当）；（2）甲组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭。
检查后，发现连线正确，请你找出实验中两个操作不当之处：①_____________________________②________________________________。
（3）乙组同学闭合开关后，发现小灯泡不亮，但电流表有示数。
接下来应进行的操作是A ．更换小灯泡B ．检查电路是否断路C ．移动滑动变阻器滑片，观察小灯泡是否发光（4）实验过程中，丙组由于不小心造成灯泡短路，则电路中可能出现的现象是（至少说出两点） 、 。
（5）上表是按正确的操作测得的数据，从表中计算出三次小灯泡的阻值不相等，其原因是____________________________。
3、在做“测定小灯泡的电功率”实验时，选用的器材有电压为6V 的电源，额定电压为2．5V 的小灯泡，以及滑动变阻器、电流表、电压表、开关和导线等。
下图是没有连接完的实物电路。
(1)请你用笔画线代替导线，将实物电路连接完整。
(2)连好电路闭合开关，发现电压表指针偏转很小，其原因可能是 (写出一种即可)。
中考物理电学实验常考知识点
中考物理电学实验常考知识点1.连接电路时开关应断开，闭合开关前滑动变阻器滑片应移到阻值最大处。
2.当连接好最后一根导线时，电流表和电压表指针发生了偏转，灯泡发光，原因可能是连接电路时开关未断开。
3.实验前发现电流表或者电压表的指针偏向零刻线的左侧，原因是电流表或者电压表未调零。
闭合开关后，发现电流表或者电压表指针反向偏转，原因是电流表或者电压表正负接线柱接反了。
电流表和电压表接入电路时应保证正进负出。
4.故障分析：（1）在伏安法测小灯泡额定功率的实验中，闭合开关，发现电流表指针几乎不动，电压表有示数，小灯泡不亮，原因可能是小灯泡断路；若电流表和电压表都无示数，小灯泡不亮，原因可能是滑动变阻器断路.（2）在伏安法测小灯泡额定功率的实验中，闭合开关，发现电流表有示数，电压表无示数，小灯泡不亮，原因可能是小灯泡短路；若电流表有示数，电压表都有示数，小灯泡发光，原因可能是滑动变阻器短路.5.在伏安法测小灯泡额定功率的实验中，原理是：P=UI，应缓慢调节滑片，使得电压表示数为小灯泡的额定电压，此时读出电流表示数，利用P=UI计算出小灯泡的额定功率。
闭合开关，电流表电压表都有示数，小灯泡发光，但无论怎样移动滑动变阻器滑片，电表示数都不变，小灯泡亮度不变且较暗，原因可能是滑动变阻器同时将下端两个接线柱接入了电路；若无论怎样移动滑动变阻器滑片，电表示数都不变，小灯泡亮度不变且较亮，原因可能是滑动变阻器同时将上端两个接线柱接入了电路。
根据实验数据，绘制了小灯泡的U-I图像，发现是条曲线（或说发现小灯泡的电阻在改变），原因是小灯泡灯丝电阻随温度的变化而变化。
6.滑动变阻器的作用：（1）保护电路（2）改变部分用电器两端电压和通过的电流大小。
滑动变阻器接入电路时应一上一下接7.探究电流与电压关系的实验中，滑动变阻器的主要作用是改变定值电阻两端的电压，这里运用了控制变量法，多次测量的目的是避免偶然性，寻找普遍规律。
结论是：电阻一定时，通过导体的电流与其两端的电压成正比。
关于初中中学物理电学实验复习总结归纳
初中物理电学实验专题一、电学考查实验：1. 串、并联电路电流的规律2. 串、并联电路电压的规律3. 怎样用变阻器改变灯泡的亮度4. 电流跟电压、电阻关系（探究欧姆定律）5. 电阻跟材料、长度、横截面积关系6. 测量小灯泡（定值电阻）的电阻7. 测量小灯泡的电功率8. 电热与哪些因素有关二、电学实验专题复习目标：1. 会画探究欧姆定律、伏安法测电阻、测量电功率的电路图及会连实物图。
2. 回忆探究欧姆定律、伏安法测电阻、测小灯泡的电功率的原理及实验步骤。
3. 会根据实验数据分析归纳得出结论。
重点：1. 画电路图、连实物电路；2.分析数据的过程及方法三、电学实验：实验一：探究欧姆定律：1.探究电阻一定，电流与电压的关系2.探究电压一定，电流与电阻的关系电路图：实物图：方法与步骤：1、连好电路，移动滑动变阻器，并记下几组电压和电流的值：2、换接其他电阻，移动滑动变阻器，记录电流表的示数：3、根据两个表格的实验数据, 分析得出结论4、从以上实验进一步分析可以得出，电流、电压、电阻的关系为：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
（欧姆定律）5、实验中滑动变阻器的主要作用分别是：在研究电流跟电压的关系中， 改变电阻两端的电压。
在研究电流跟电阻的关系时， 保持电阻两端的电压不变。
实验二：伏安法测电阻 （实验原理： ）IU R1、测定值电阻：电路图：实物图：2、测灯泡电阻：电路图：实物图：根据以下两个表格的实验数据，分析实验结论实验中滑动变阻器的作用分别是：1、在测定值电阻时：改变电阻两端的电压2、在测灯泡电阻时：改变灯泡两端的电压实验现象解释：实验三：测灯泡的功率（实验原理：P=UI）电路图：实物图：以下是伏安法测量一额定电压为2.5V，额定功率为0.5W的小灯泡的电功率的数据表格:（1）由以上的实验现象可知：当U实=U额时，P实=P额，小灯泡正常发光。
当U实<U额时，P实<P额，小灯泡偏暗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
初中电学实验包括:• 1、探究串、并联电路电流的规律； • 2、探究串、并联电路电压的规律； • 3、探究电流与电压、电阻的关系； • 4、伏安法测电阻；• 5、伏安法测小灯泡的电功率；• 6、探究电流通过导体产生的热量与电流、电阻、通电时间的关系（焦耳定律）。
其中3、4、5三个实验是重点实验。
一.探究电流与电压、电阻的关系（欧姆定律） ①提出问题：电流与电压电阻有什么定量关系？②制定计划，设计实验：要研究电流与电压、电阻的关系，采用的研究方法是：控制变量法。
即：保持电阻不变，改变电压研究电流随电压的变化关系；保持电压不变，改变电阻研究电流随电阻的变化关系。
③进行实验，收集数据信息：（会进行表格设计） ④分析论证：（分析实验数据寻找数据间的关系，从中找出物理量间的关系，这是探究物理规律的常用方法。
） ⑤得出结论：在电阻一定的情况下，导体中的电流与加在导体两端的电压成正比；在电压不变的情况下，导体中的电流与导体的电阻成反比。
实验电路图：主考查：1、连接实物图（电表选择量程）2、滑动变阻器的作用及实验的方法-----控制变量法3、分析数据得结论4、改变电阻值后怎样移动滑动变阻器5、根据欧姆定律计算数据填表或填空1、1.下面是某组同学采用控制变量法来研究电流与电压、电阻关系的实验：(1)、根据电路图连接实物图。
VARx R ′(2)、以下是该小组的实验数据的记录，请将数据不全部分补全。
表1 U=___V 恒定不变。
(实验中更换电阻R 1) 表2 R=___Ω恒定不变。
(3)、分析表1 数据可得结论________________________________________________； 分析表2 数据可得结论____________________________________________________； 在表1的实验中滑动变阻器的作用是________________________________________； 在表2的实验中滑动变阻器的作用是________________________________________。
2、研究电流、电压、电阻的关系2、某校兴趣小组同学想探究“一段电路中的电流跟电阻的关系”，设计了如下图甲所示的电路图（1）根据该兴趣小组设计的图甲电路图，把图乙的实物图连接完整。
（2）通过实验，该兴趣小组测得4组数据，如下表所示：其中第4次实验时电流表的指针位置如图丙所示，请把测得的电流数值填入表格中。
（3）在此探究实验过程中，当E 、F 两点间的电阻由4Ω更换为5Ω后，为了探究上述问题，你认为应该采取的操作是 。
A ．闭合开关，读出电流表的读数B ．闭合开关，将变阻器的滑片适当向左移C ．改变电压表、电流表的量程D ．闭合开关，将变阻器的滑片适当向右移 （4）从该实验中你可得出什么结论? 。
（用文字表述）电阻/Ω51015图丙甲 乙二．伏安法测电阻1、定义：用电压表和电流表分别测出电路中某一导体两端的电压和通过的电流就可以根据欧姆定律算出这个导体的电阻，这种用电压表电流表测电阻的方法叫伏安法。
2、原理：R =U / I3、电路图：4、步骤：①根据电路图连接实物。
连接实物时，必须注意 开关应断开② 检查电路无误后，闭合开关S ，三次改变滑动变阻器的阻值，分别读出电流表、电压表的示数，填入表格。
③算出三次Rx 的值，求出平均值。
④整理器材。
5、讨论：⑴本实验中，滑动变阻器的作用：改变被测电阻两端的电压（分压），同时又保护电路（限流）。
根据Rx=U/I 电阻偏小。
R 1＞R 2主要考查：1、电路图及电路故障与测小灯泡电功率相似2、此实验中需要多次测量取平均值（只测一次获得的结果不可靠）3、只给一只电表，再给一个已知阻值的定值电阻R 0 或最大阻值为R 0的滑动变阻器，测量待测电阻阻值。
1、谢敏同学利用电压表和电流表测量电阻R1的阻值(约9Ω左右)，电源选用两节干电池。
(1)按图甲电路，将图乙中电流表正确连入电路(2)该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为滑动变阻器变阻（“一上一下”） 阻值最大（“滑片远离接线柱”） 串联在电路中 电流表 “+”接线柱流入，“-”接线柱流出 量程选择：算最大电流 I=U/Rx 并联在电路中电压表 “+”接线柱流入，“-”接线柱流出 量程选择：看电源电压3v不变，你认为发生故障的原因可能是_________________或___________________。
(3)清除故障后，小明将滑片P向左滑动时，电压表示数将________(填“增大”、“减小”、“不变”)，当P滑到某一位置时，两表读数如图丙所示，由此可知R=____Ω。
你认为这个结果可靠吗?理由是____________________________________________。
二．伏安法测灯泡的额定功率：①原理：P=UI ②电路图：③选择和连接实物时须注意：电源：其电压高于灯泡的额定电压滑动变阻器：接入电路时要变阻，且调到最大值。
根据能否调到灯泡的额定电压选择滑动变阻器。
电压表：并联在灯泡的两端“+”接线柱流入，“－”接线柱流出。
根据额定电压选择电压表量程。
电流表：串联在电路里““+”接线柱流入，“－”接线柱流出。
根据I额=P额/U额或I额=U额/R 选择量程。
○1电路图及实物连接主要考查：1、实验的原理、滑动变阻器的作用及闭合开关前滑动变阻器应移到最大阻值2、画出实验电路图3、根据电路图连接实物图（电表量程的选择及滑动变阻器的接法）4、未接完的实验电路，请用笔画线代替导线，完成电路连接5、电路连接错误进行改错在“测定小灯泡额定功率”的实验中，已知电源电压为6伏，小灯泡的额定电压为3．8伏。
正常发光时灯丝电阻为10Ω～15Ω。
（1）实验的原理是________________；滑动变阻器的作用是________________。
（2）在左边的方框内画出实验的电路图，并把图10-甲的实物连接好；(3)在图的甲乙两圆圈中填上所用电流表和电压表的符号。
(4)图(甲)是未接完的实验电路，请用笔画线代替导线，完成电路连接。
闭合开关时，应使滑动变阻器接入电路的阻值为最大，所以变阻器的滑片P要置于端(选填“A”或“B”) 实验时发现电压表示数为2V，为测额定功率应将滑动变阻器滑片P向_____移动，使电压表示数为______V。
(5)小芳在做测量灯泡电功率实验时，所连的实物如图８所示，请你检查图８的连线是否有错，若有错处，在该图中改正（在错误的连线上打“×”，改正的连线在图中画线表示，连线不要交叉）并在方框内画出正确的电路图．○2电路故障判断主要考查：1、电表连接故障2、小灯泡断路或短路3、滑动变阻器连接错误4、电表连接错误5、电路元件接触不良（1）小刚连接好电路后，闭合开关，发现电流表指针偏向0刻线的左侧，电压表指针偏向3（15）刻度线的右侧，其原因为：____________;_________________________.（2）小刚合理地连接好电路，闭合开关，无论怎样调节滑动变阻器灯泡都不亮。
于是小刚提出以下猜想：A．可能是灯丝断了 B．可能是小灯泡短路 C．可能是变阻器开路究竟哪个猜想正确，可根据电流表和电压表的示数进行判断（电流表、电压表均无故障）。
下表给出了电流表、电压表可能出现的几种情况，请判断每种情况下哪个猜想是正确的，并把其序号填写在对应的空格里。
电流表电压表判断结果示数不为零示数为零示数为零示数不为零示数为零示数为零（3）若闭合开关，灯不亮，电压表示数接近6伏，电流表示数几乎为零，出现这种现象的原因可能是。
（4）另一位同学连接的实验电路，闭合开关后发现电流表指针偏转，电压表指针不动该故障的原因是( )A．灯泡灯丝断了 B．电流表接线短路 C．电源接触不良 D．灯座接线短路（5）闭合开关，发现灯泡发光较暗，电流表有示数，任意移动滑动变阻器的滑片，电压表示数不变（示数不为零）且小于6V。
具体原因是______________________________________。
（6）闭合开关，发现灯泡发光较亮，电流表有示数，任意移动滑动变阻器的滑片，电压表示数不变（示数不为零）且小于6V。
具体原因是______________________________________。
（7）另一位同学连接的实验电路，闭合开关后，移动滑动变阻器的滑片发现电流表、电压表示数变化相反，出现这种现象的原因可能是。
（8）实验中，小刚在闭合开关S后发现两电表的指针正常偏转，但总在晃动，无法准确读数，造成此现象的原因可能是。
○3其它主要考查：1、选择变阻器的规格2、电压表15V量程坏了，怎么测额定功率？3、找错误4、此电路图还能完成的电学实验（1）、一个额定电压是 3.8V的小灯泡，其正常工作时通过的电流约为 0．2A。
小明想测定这个小灯泡的额定功率，实验室中有如下器材：电流表、电压表、开关各一个，三个规格为“10Ω 1A”、“50Ω 0．5A”和“1kΩ 0.1A”的滑动变阻器，导线若干，电源（电压为12V）.小明设计了电路图，通过分析你认为小明应选用规格______________的滑动变阻器。
（2）、右表是某实验小组两位同学实验记录的数据，事后他们分析，发现其中一组数据不合理，不合理的数据组的序号是。
序号灯泡两端的电压U/V通过灯泡的电流I/A灯泡消耗的功率P/W1 4.5 0.362 3.8 0.503 3.0 0.284 2.0 0.22（3）利用此实验电路还能完成的电学实验有________________________(只写一个即可)。
1、测定小灯泡的额定功率，电路如图所示(图中未标出电流表、电压表的符号)，已知灯泡的额定电压为2.5伏特。
(1)在图的甲乙两圆圈中填上所用电流表和电压表的符号。
(2)闭合开关之前，变阻器的滑动片P应置于_______端(填a或b)，实验过程中，变阻器的作用是_______。
(3)当灯泡正常发光时，灯泡两端的电压应为_______伏特，若电流表的示数如图所示，则通过灯泡的电流强度为_______安培，灯的额定功率为_______瓦特。
2、在测定额定电压为2.5伏特的小灯泡功率的实验中：(1)根据下图中给出器材把实验电路图画出来(2)用笔画线代替导线，把下图中器材连接成实验电路。
(3)在闭合开关前，下图中滑动变阻器的滑片P应滑到____________端位置(4)闭合开关后，调节滑动变阻器，测得三组数据如下：实验次数伏特表读数(伏特) 安培表读数 (安培)1 1.5 0.172 2.5 0.283 3.0 0.31请算出小灯泡的额定功率P额=_________________瓦特3、用下图的电路来测定额定电压为3.8伏特的小灯泡的功率。
