1.目的
为了便于工业管道内的物质识别,确保安全生产,避免在操作上、设备检修上发生误判断等情况,结合公司的实际情况制定本规范;

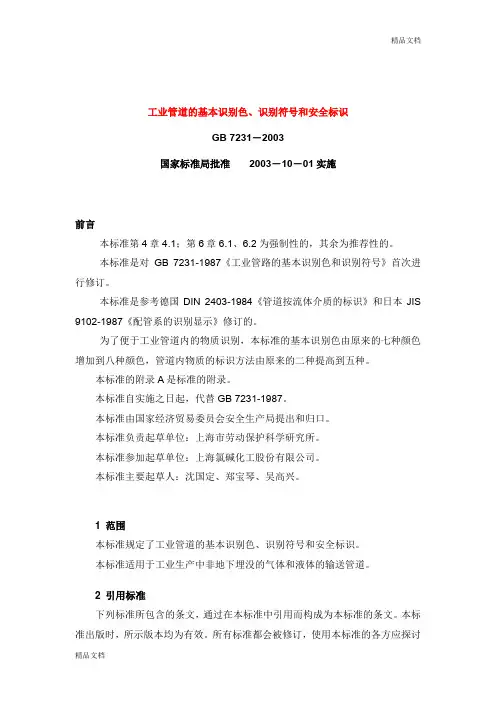

2.适用范围
本规范规定了工业管道的基本识别色、识别符号和安全标识;
本规范适用于中非地下埋没的气体和液体的输送管道;
3.定义
本标准采用下列定义
识别色：用以识别工业管道内物质种类的颜色;
识别符号：用以识别工业管道内的物质名称和状态的记号;
危险标识：表示工业管道内的物质为;
消防标识：表示工业管道内的物质专用于灭火;
4.基本识别色
根据管道内物质的一般性能,分为八类,并相应规定了八种基本识别色和相应的颜色标准编号见下表;
物质种类基本识别色颜色标准编号色样
水艳绿 G03 见电子版本
水蒸气大红 R03
空气淡灰 B03
气体中黄 Y07
酸或碱紫 P02
可燃液体棕 YR05
其他液体黑 -
氧淡黄 PB06
基本识别色标识方法
工业管道的基本识别色标识方法,使用方应从以下五种方法中选择;
a管道全长上标识；
b在管道上以宽为150mm的色环标识；
c在管道上以长方形的识别色标牌标识；
d在管道上以带箭头的长方形识别色标牌标识；
e在管道上以系挂的识别色标牌标识;
当采用中b、c、d、e方法时,两个标识之间的最小距离应为10m;
4. 4 中c、d、e的标牌最小尺寸应以能清楚观察识别色来确定;
当管道采用中b,c,d,e基本识别色标识方法时,其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位;
5.识别符号
工业管道的识别符号由物质名称、流向和主要工艺参数等组成,其标识应符合下列要求：
物质名称的标识
a物质全称;例如：氮气、硫酸、;
b化学;例如：N2、H2SO4、CH3OH;
物质流向的标识
物质的压力、温度、流速等主要工艺参数的标识,使用方可按需自行确定采用;
和中的字母、数字的最小字体,以及中箭头的最小外形尺寸,应以能清楚观察识别符号来确定;
6.安全标识
危险标识
a适用范围：管道内的物质,凡属于GB13690所列的,其管道应设置危险标识; b表示方法：在管道上涂150mm宽黄色,在黄色两侧各涂25mm宽黑色的色环或色带,安全色范围应符合GB2893的规定;
c表示场所：基本识别色的标识上或附近;
消防标识
中设置的消防专用管道应遵守GB13495的规定,并在管道上标识“消防专用”识别符号;标识部位、最小字体应分别符合、的规定;
7.工业管道涂颜色和注字规定表
工业管道涂颜色和注字规定表
序号介质名称涂色管道注字名称注字颜色
1工业水绿上水白
2井水绿井水白
3生活水绿生活水白
4过滤水绿过滤水白
5循环上水绿循环上水白
6循环下水绿循环回水白7 绿白
8清静下水绿白
9热循环回水上暗红热水上白
10热循环回水暗红热水回白11消防水绿消防水红12消防泡沫红消防泡沫白13冷冻水上淡绿冷冻水红14冷冻回水淡绿冷冻回水红15冷冻盐水上淡绿冷冻盐水上红
16冷冻盐水回淡绿冷冻盐水回红
17低压蒸汽红低压蒸汽白18中压蒸汽红中压蒸汽白19高压蒸汽红高压蒸汽白20过热蒸汽暗红过热蒸汽白21蒸汽回水冷凝液暗红蒸汽冷凝液回绿
22废气的蒸汽冷凝液暗红蒸汽冷凝液废黑23空气深蓝白
24仪表用空气深蓝仪表空气白25氧气天蓝氧气黑26氢气深绿氢气红27氮低压气黄低压氮黑
28氮高压气黄高压氮黑
29仪表用氮黄仪表用氮黑30 黑黄
31真空白真空天蓝
32 黄氨黑
33 黄黑
34 黄绿
35氯气草绿氯气白
36 草绿纯氯白
37 粉红白
38烧碱深蓝烧碱白
39盐碱灰盐酸黄
40硫酸红硫酸白
41硝酸管本色硝酸蓝
42醋酸管本色醋酸绿
43煤气等可燃气体紫煤气可燃气体白
44可燃液体银白油类可燃液体黑
45物料管道红按管道介质注字黄
对于采暖装置一律涂刷银漆,不注字;
除外一律涂灰色;
对于、管、玻璃管、以及保温外用铅皮薄护罩时,均不涂色;
对于室外地沟的管道不涂色,但在阴井内接头处应按介质进行涂色;对于保温涂的防腐管道,均不涂色;。
