配电柜基本知识
400V低压配电柜基础知识讲解
主要功能：
a.两进线互投功能 b.两进线自复功能 c.母联自投功能 d.母联自复功能 e.两段式过流保护 f.充电保护
ቤተ መጻሕፍቲ ባይዱ
（3）配电柜
1）微型断路器
微型断路器的型号 主要为CVS100FTMD 3P, 抽屉规格为（高度× 宽度160×280mm，只 有主变检修箱的型号 为CVS160F TMD 3P,抽 屉规格为（高度× 宽 度）320×560mm。
定期调整断路器、刀开关等电器元件的操作及传动机构、使其 保持灵活。
定期检查各部位接线是否牢靠及所有紧固件有无松动现象。 定期检查装置的保护接地系统是否安全可靠。 经常检查按钮是否操作灵活，其接点接触是否良好。 对于抽屉的一、二次接插件是否插接可靠，抽屉式功能单元的
抽出和抽入时候否灵活；有无卡住现象。 操作时应注意，抽屉在推入小室以前，应使接触器、断路器等
处于分段状态，在将抽屉推到试验位置，插上二次接头，试验 操作是否正常。试验后必须时断路器断开，而后推入工作位置。 抽屉拉出时，应时断路器、接触器等断开，将抽屉推到试验位 置，拔下二次插头，再将抽屉拉出柜外。 定期检查抽屉等部位的接地是否安全可靠。
4.运行中的巡视项目
保护柜内电器元件的干燥、清洁。 经常注意柜内各元件的动作顺序是否正确、可靠。 运行中特别注意柜内中的开断元件及母线等是否有温升够高或过烫、
冒烟、异常的音响及不应有的放电灯不正常现象。 对断开、闭合次数较多的断路器，应定期检查其主触点表面的烧损情
况，并进行维修。断路器每经过一次短路电流，应及时对其主触点表 面等部位进行检查。 对于主接触点、特别是动作频繁的系统，应经常检查主触点表面，当 发现主触点严重烧损时，应及时更换，不再使用。 定期检查接触器、断路器等电气的辅助触点及继电器的触点，确保接 触良好。 定期检查电流继电器、时间继电器、电压继电器等整定值是否符合要 求，并做定期整定，平时不应开盖检修。
配电柜基本知识

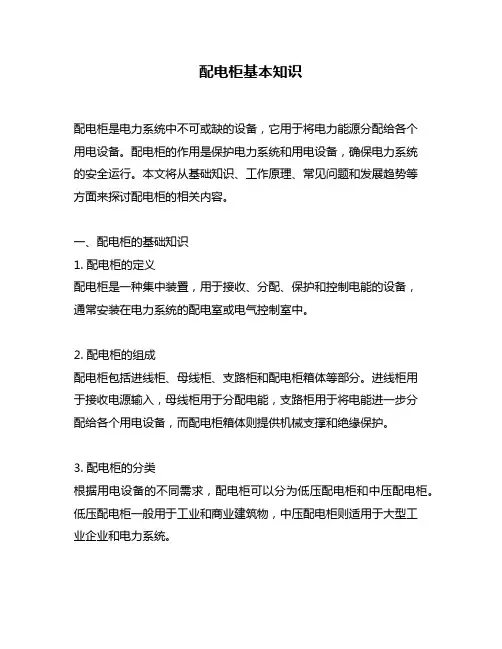

配电柜基本知识配电柜是电力系统中不可或缺的设备，它用于将电力能源分配给各个用电设备。
配电柜的作用是保护电力系统和用电设备，确保电力系统的安全运行。
本文将从基础知识、工作原理、常见问题和发展趋势等方面来探讨配电柜的相关内容。
一、配电柜的基础知识1. 配电柜的定义配电柜是一种集中装置，用于接收、分配、保护和控制电能的设备，通常安装在电力系统的配电室或电气控制室中。
2. 配电柜的组成配电柜包括进线柜、母线柜、支路柜和配电柜箱体等部分。
进线柜用于接收电源输入，母线柜用于分配电能，支路柜用于将电能进一步分配给各个用电设备，而配电柜箱体则提供机械支撑和绝缘保护。
3. 配电柜的分类根据用电设备的不同需求，配电柜可以分为低压配电柜和中压配电柜。
低压配电柜一般用于工业和商业建筑物，中压配电柜则适用于大型工业企业和电力系统。
二、配电柜的工作原理1. 电能进入配电柜电能从电源进入配电柜的进线柜，进入到母线柜进行分配。
2. 电能分配母线柜将电能分配给各个支路柜，支路柜再将电能分配给各个用电设备，并根据需要进行保护和控制。
3. 保护和控制配电柜通过安装不同的保护设备和控制设备，以确保电力系统和用电设备的安全运行。
常见的保护设备包括过载保护器、短路保护器和接地保护器，而控制设备包括断路器、接触器和继电器等。
三、配电柜常见问题及解决方法1. 过载问题当电流超过配电柜的额定负荷时，可能会造成过载。
解决方法是增加配电柜的容量或进行合理的负荷分配。
2. 短路问题短路是指电流在非正常路径上流动，可能会导致火灾等危险。
解决方法是安装短路保护器，及时切断电路。
3. 漏电问题漏电指电流在非正常路径上泄露到地，可能会造成触电危险。
解决方法是安装接地保护器，及时检测和切断漏电电路。
四、配电柜的发展趋势1. 智能化随着科技的不断发展，配电柜正朝着智能化方向发展。
智能配电柜可以实现远程监控、故障诊断和自动报警等功能，提高了电力系统的安全性和可靠性。
配电柜工作原理及应用
配电柜工作原理及应用配电柜，又称电力配电柜，是电力系统中重要的设备，用于管理、分配和保护电力。
它起着集中控制电力系统的作用，可以将输入电源分配到不同的电器设备或电路上，同时提供各种保护装置以保证电力系统的安全运行。
下面将详细介绍配电柜的工作原理及应用。
一、工作原理1. 输入电源：配电柜通过电缆或导线与输入电源相连。
输入电源可以是电力系统的直流或交流电，也可以是发电机或太阳能电池等，不同的输入电源需要适配对应的电压、电流等参数。
2. 供电分配：配电柜将输入电源的电能分配到不同的输出回路中。
通常，配电柜内有一个电流互感器，用于测量输入电源的电流值，根据这个值进行功率分配。
3. 输出回路：输出回路是配电柜的核心部分，它将电能分配到不同的电器设备或电路上。
输出回路包括电源插座、开关等设备，以及电流保护器、过载保护器等保护装置。
这些保护装置在电路过载、短路或其他故障时会起到自动切断电源的作用，以保护设备和人员的安全。
4. 配电系统监控：现代的配电柜通常配备有监控系统，能够实时监测输入电源的参数、输出回路的电能消耗情况，以及保护装置的状态。
监控系统可以通过远程通信方式与控制中心连接，方便操作和管理。
二、应用领域1. 工业领域：配电柜广泛应用于工业生产线、工厂、加工厂等工业场所。
它可以将电力供应到不同的设备或生产线，保障工程的正常运行。
同时，配电柜可以根据需要对不同的设备或电路进行独立控制，提高电力资源的利用效率。
2. 商业领域：商业建筑如商场、办公楼、酒店等，也需要配电柜来管理和分配电力资源。
商业建筑通常有多个电路需要供电，配电柜可以将电力分配到各个电器设备、照明系统、空调等设备上，并提供相应的保护功能，确保建筑物安全运行。
3. 住宅领域：在住宅区，每个住户都需要电力供应。
配电柜起到将总电源分配到不同住户的作用，每个住户都有独立的电力回路。
此外，配电柜还可以将电力供应到公共区域如电梯、走廊照明等，提供必要的电力服务。
高、低压配电柜基础知识
高、低压配电柜基础知识什么是高、低压配电柜？高、低压配电柜是一种电力配电设备，用于电力系统中的电能传输和配送。
通常由低压配电柜和高压配电柜组成。
低压配电柜主要用于低电压区域的电能传输和配送，通常指1000V以下的电压范围。
而高压配电柜则用于高电压区域，通常指1000V以上的电压范围。
高、低压配电柜的作用高、低压配电柜在电力系统中具有重要的作用，它们的主要作用包括：1. 配电高、低压配电柜用于将电能从发电站、变电站传输到住宅、工业和商业用电设备。
在这个过程中，高、低压配电柜通常扮演着“传输者”的角色。
2. 保护高、低压配电柜也用于电力系统的保护。
在电力系统中，不稳定的电压和电流等因素可能会对设备造成损害或对人身安全造成威胁。
高、低压配电柜通过控制电力系统中的电流和电压，以及相应的开关和保护机构，来保护设备和人身安全。
3. 控制高、低压配电柜还用于电力系统的控制，包括开关、启动和停止电气设备，以及对不同区域的电能进行分配等。
通过高、低压配电柜，可以实现设备的自动化，提高电力系统的可控性和效率。
高、低压配电柜的组成及工作原理高、低压配电柜的组成结构和工作原理都比较复杂。
在此，仅就其基本构成简单介绍，方便读者初步了解。
1. 低压配电柜低压配电柜通常由电源接头、主开关、断路器、熔断器、接触器、继电器、仪表表盘等组成。
其工作原理是将交流电源由电源接头输入低压配电柜内，由主开关进行控制，并在需要时通过其他设备保护和控制电力系统。
2. 高压配电柜高压配电柜通常由电缆连接、高压断路器、隔离开关、组合电器柜等组成。
其工作原理是将高压电源通过电缆连接输入高压配电柜内，由高压断路器进行控制，并在需要时通过其他设备保护和控制电力系统。
高、低压配电柜的应用场景高、低压配电柜在电力系统中有广泛的应用，特别是在大型工业和商业场所。
以下是高、低压配电柜应用的几个典型场景：1. 工业领域在工业领域，高、低压配电柜通常被用于大型机器设备的控制和保护，例如：机床、风力发电设备、电力发电设备等。
配电柜知识大全

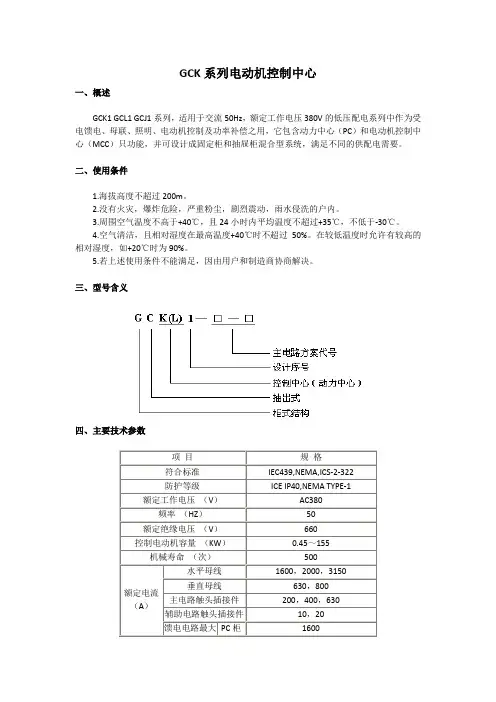

GCK系列电动机控制中心一、概述GCK1 GCL1 GCJ1系列，适用于交流50Hz，额定工作电压380V的低压配电系列中作为受电馈电、母联、照明、电动机控制及功率补偿之用，它包含动力中心（PC）和电动机控制中心（MCC）只功能，并可设计成固定柜和抽屉柜混合型系统，满足不同的供配电需要。
二、使用条件1.海拔高度不超过200m。
2.没有火灾，爆炸危险，严重粉尘，剧烈震动，雨水侵洗的户内。
3.周围空气温度不高于+40℃，且24小时内平均温度不超过+35℃，不低于-30℃。
4.空气清洁，且相对湿度在最高温度+40℃时不超过50%。
在较低温度时允许有较高的相对湿度，如+20℃时为90%。
5.若上述使用条件不能满足，因由用户和制造商协商解决。
三、型号含义四、主要技术参数五、产品特点1. 本产品符合IEC439国际标准，美国电气制造商协会NEMA标准及ZBK36001-89国家专业标准。
2. 在PC方案中，具有3150A以下受电、母联、馈电等功能，选用国产CW1，HSW1、AH 型等断路器或进出口ABB公司，schneider公司等智能型断路器，作为主开关，操作方便，安全可靠。
3. 在MCC方案中，具有630A以下馈电、照明、电动机、功率补偿等功能，选用国产DZ20，Q、CM1、HSM1、系列产品及进出口ABB公司，schneider公司塑壳开关作为主开关。
4. 受电主开关具有短路瞬时，短延时及过载保护，客户可以根据系统配合需要，选择保护型，且具有自投，无自投和切换控制供客户选用。
5. 水平母线具有单母线分段和不分段两种，采用单母线分段时，母线开关具有自投，无自投和切换控制。
6. 电动机控制回路具有短路瞬时，过载、欠压、释压及断相保护、交流接触器可以采用无声运行，具有节能作用，客户可以根据工程的需要选用我厂的标准整流系统或自行设计环行供电整流系统。
7. 超过本样本所列电动机控制容量，可用固定式安装。
8. 我厂可以根据用户的需要，生产非表产品。
配电柜基本知识

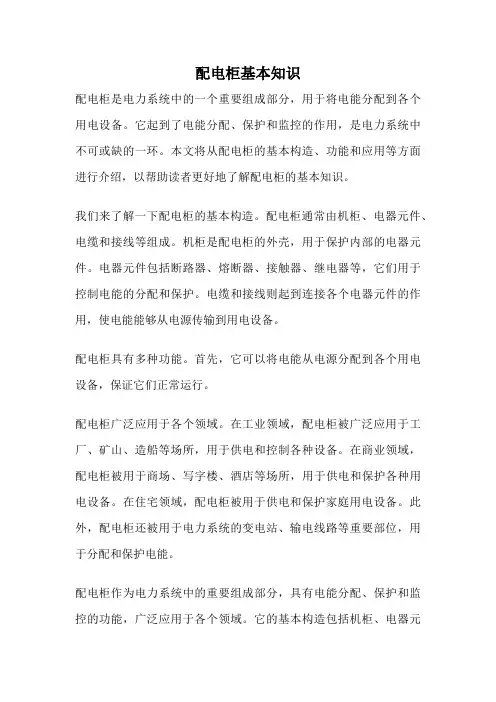

配电柜基本知识
配电柜是电力系统中的一个重要组成部分，用于将电能分配到各个用电设备。
它起到了电能分配、保护和监控的作用，是电力系统中不可或缺的一环。
本文将从配电柜的基本构造、功能和应用等方面进行介绍，以帮助读者更好地了解配电柜的基本知识。
我们来了解一下配电柜的基本构造。
配电柜通常由机柜、电器元件、电缆和接线等组成。
机柜是配电柜的外壳，用于保护内部的电器元件。
电器元件包括断路器、熔断器、接触器、继电器等，它们用于控制电能的分配和保护。
电缆和接线则起到连接各个电器元件的作用，使电能能够从电源传输到用电设备。
配电柜具有多种功能。
首先，它可以将电能从电源分配到各个用电设备，保证它们正常运行。
配电柜广泛应用于各个领域。
在工业领域，配电柜被广泛应用于工厂、矿山、造船等场所，用于供电和控制各种设备。
在商业领域，配电柜被用于商场、写字楼、酒店等场所，用于供电和保护各种用电设备。
在住宅领域，配电柜被用于供电和保护家庭用电设备。
此外，配电柜还被用于电力系统的变电站、输电线路等重要部位，用于分配和保护电能。
配电柜作为电力系统中的重要组成部分，具有电能分配、保护和监控的功能，广泛应用于各个领域。
它的基本构造包括机柜、电器元
件、电缆和接线等。
配电柜的功能包括电能分配、保护和监控等。
它在工业、商业和住宅领域都有重要应用。
通过了解配电柜的基本知识，我们可以更好地理解电力系统的工作原理，并为电力系统的建设和运行提供支持。
希望本文对读者有所帮助，谢谢阅读。
低压配电柜培训
低压配电柜培训一、低压配电柜的基本原理低压配电柜是工业用电系统中的一个重要环节，它承担着输电、分配和控制电能的任务。
低压配电柜的基本原理是通过将来自变压器的电能进行分支、分配和控制，将电能送达各个用电设备，保障用电设备正常运行。
低压配电柜通常由断路器、接触器、继电器、仪表、开关、保护元件等组成，其工作原理是通过这些设备的协调配合，对电能进行分支、分配和控制。
二、低压配电柜的组成结构1.断路器：主要用于开关和关闭电路，以及过载保护和短路保护。
2.接触器：用于控制电动机的启停和正反转，通常与继电器组合使用。
3.继电器：用于实现电路的自动控制和保护。
4.仪表：用于显示电流、电压、功率、电能等参数。
5.开关：用于手动控制电路的开关。
6.保护元件：包括过流保护、漏电保护、接地保护等。
低压配电柜的组成结构是多样的，其具体结构和功能会有所不同，但以上几种设备是低压配电柜中常见且重要的部件。
三、低压配电柜的操作规程1.操作前的准备工作（1）检查低压配电柜的外部情况，确保无异常。
（2）查看配电柜的开关位置，确认开关处于断开状态。
（3）检查低压配电柜的进线和出线，确保连接正确。
2.开机操作（1）按照操作规程将主断路器合上，接通电源。
（2）检查仪表，确认电压、电流等参数正常。
（3）逐一合上各个支路断路器，接通用电设备。
3.停机操作（1）按照操作规程将各个支路断路器拉开，停止用电设备。
（2）将主断路器拉开，切断电源。
（3）关闭配电柜的门窗，确保安全。
四、低压配电柜的安全注意事项1.运行检修前必须使运行安全开关处于断开位置，贴有“禁止合闸操作”的标志。
2.定期对设备进行检查和保养，确保电气连接可靠，操作灵活。
3.严格遵守操作规程，严禁擅自改动设备和连接线路。
4.在操作过程中必须严格遵守操作规程，严禁擅自分合闸操作。
5.遇有异常情况时，应及时向维护人员报告，不得擅自处理。
五、结语通过以上培训，相信对低压配电柜的基本原理、组成结构、操作规程和安全注意事项等方面已经有了初步的了解。
配电柜 原理
配电柜原理
配电柜是一种用于分配电能的设备，其原理是通过接入主电源并将电能分配到不同的电路或设备。
配电柜主要由下列几个组成部分构成：主断路器、接触器、熔断器、电压表、电流表等。
主断路器用于连接主电源和配电柜，同时也起到断电保护的作用。
当电路出现过载或短路故障时，主断路器会自动断开电源，以避免电路或设备受损。
接触器是控制电路的开关装置，通过控制接触器的通断状态，可以实现对电路的启停控制。
当需要打开或关闭某个电路时，可以通过控制接触器的线圈来实现。
熔断器则用于过载保护。
当电路负载超过熔断器额定电流时，熔断器将自动熔断，切断电路，以保护电路和设备不被过大电流损坏。
电压表和电流表用于测量电路的电压和电流数值。
通过监测电压和电流变化，可以及时了解电路运行状态，并做出相应的调整。
通过合理配置和使用配电柜，可以有效地分配电能，保护电路和设备的安全运行。
其原理是基于断电保护、电路控制和负载保护等原则，通过主断路器、接触器、熔断器、电压表和电流表等组成部分的配合作用来实现。
配电柜培训资料
配电柜培训资料配电柜是工业生产中必不可少的设备，它起着分配电力、控制电路、保护设备等重要作用。
为了更好地了解和掌握配电柜的使用方法和注意事项，下面将介绍相关的培训资料。
1. 配电柜的基本结构配电柜通常由进线柜、计量柜、分配柜、单相配电箱、三相配电箱等部分组成。
每个部分都有各自的功能和作用，必须正确连接和使用，才能确保电力系统的正常运行。
2. 配电柜的安全操作在使用配电柜时，一定要保证设备处于正常工作状态，避免异物进入设备内部，定期清洁和维护。
操作时要遵循相关操作规程，切勿私自改动接线或调节参数，以免引发安全事故。
3. 配电柜的故障处理当配电柜出现故障时，不能擅自修复，应该及时通知专业维修人员进行处理。
在等待维修的过程中，可以将设备停用，避免进一步损坏或危及人身安全。
4. 配电柜的应用领域配电柜广泛应用于矿山、建筑、工厂、商场等领域，用于为各种设备提供电力支持。
在选择合适的配电柜时，需要根据实际需要确定功率、容量等参数，以免影响正常工作。
5. 配电柜的维护保养定期对配电柜进行维护保养，清洁设备表面、检查接线是否松动、检测电流是否正常等。
保持配电柜周围通风良好，避免积灰或潮湿环境影响设备正常运行。
通过以上介绍，相信大家对配电柜的培训资料有了更深入的了解，希望能够帮助大家提高对电力设备的认识和运用能力，确保工作和生活的安全和稳定。
配电柜作为电力系统中的重要组成部分，必须得到正确使用和维护，才能发挥其最大的作用。
希望大家能够谨记相关内容，避免因操作不慎或忽视安全问题而造成不必要的损失。
愿大家在工作和生活中都能够安全顺利！。
配电柜电工面试题及答案
配电柜电工面试题及答案一、配电柜基础知识1. 什么是配电柜？配电柜是用于电能的输入、分配和控制的设备，主要用于供电系统的电能管理和保护。
2. 配电柜的组成部分有哪些？配电柜一般由进线柜、变压器、低压电器元器件、仪表仪表等部分组成。
3. 配电柜的分类有哪些？配电柜可以根据用途分为动力配电柜和照明配电柜；根据结构形式分为固定式配电柜和可拆分式配电柜。
4. 请简述配电柜的工作原理。
配电柜通过接受电源供电，控制电能在不同线路之间的输送，从而实现电能的分配、开关和保护功能。
二、配电柜电气安全1. 配电柜的安全操作注意事项有哪些？a. 了解配电柜的工作原理和组成部分。
b. 使用配备好的个人防护装备，如绝缘手套和绝缘鞋等。
c. 确保工作区域的通风良好，避免大量积聚的粉尘和杂物。
d. 在操作前，先切断电源，并方式再合适的地方悬挂“禁止合闸”警示牌。
e. 严禁擅自更改配电柜内的电路连接。
f. 操作时要注意避免触电和短路。
2. 什么是漏电保护器？有何作用？漏电保护器是一种用于检测和保护人身安全的装置。
它可以在发生漏电时迅速切断电源，以防止触电事故的发生。
三、故障排除及维护1. 配电柜常见故障有哪些？配电柜常见故障包括：断路器跳闸、短路、漏电、电缆接触不良、电气继电器故障等。
2. 配电柜故障排查的基本步骤是什么？a. 检查是否有明显烧焦或热量过大的部件。
b. 检查电源输入电压是否正常。
c. 检查连接线路是否松动或接触不良。
d. 使用万用表或电路测试仪对电路进行测量和检查。
3. 如何做好配电柜的维护工作？a. 定期检查配电柜的进线、断路器和接线的情况，确保接触良好。
b. 定期清洁配电柜内的积尘和杂物，维持通风良好。
c. 定期对继电器、保险丝和漏电保护器等进行检测和更换。
四、配电柜的安全操作技巧1. 如何正确合闸配电柜？a. 确保操作前切断电源。
b. 检查线路连接是否正确，无短路和漏电情况。
c. 打开配电柜柜门，确认所有的开关都处于关闭状态。
配电柜培训资料
配电柜培训资料配电柜是电力系统中重要的组成部分，用于控制、分配电能以及保护电气设备。
配电柜的设计、安装和运行都需要专业知识和技能。
本资料将介绍配电柜的基本知识、组成结构、安装要求以及常见故障排除方法，以帮助您了解和掌握配电柜相关的知识。
一、配电柜的基本知识配电柜是用于控制、分配和保护电能的设备，通常安装在电力系统的低压侧。
它由开关设备、保护设备、测量仪表和连接线路等组成。
配电柜可以分为主配电柜和次配电柜，主配电柜通常由进线开关、主断路器、计量仪表等组成，次配电柜用于分支供电，通常由分支断路器和开关插座等组成。
二、配电柜的组成结构1. 外壳：配电柜的外壳由防护罩、门锁、标签等组成，用于保护内部设备并确保安全。
2. 进线装置：进线装置用于将电源线连接到配电柜的主断路器上，通常包括接线端子、进线开关、电流互感器等。
3. 主断路器：主断路器是配电柜的重要组成部分，用于控制电能的通断，保护系统安全。
主断路器通常具有过载保护和短路保护功能。
4. 分支断路器：分支断路器用于将电能分配到不同的用电设备上，保护各个电路的安全。
分支断路器通常具有过载保护和短路保护功能。
5. 开关插座：开关插座用于连接电器设备，方便控制电器设备的通断。
6. 保护设备：配电柜中的保护设备包括过载保护器、短路保护器、漏电保护器等，用于保护电器设备和人身安全。
7. 测量仪表：测量仪表用于监测电能的使用情况，通常包括电压表、电流表、功率表等。
三、配电柜的安装要求1. 安装位置：配电柜应安装在干燥、通风良好、无腐蚀性气体和明火的场所，避免阳光直射。
2. 固定支架：配电柜应采用坚固的支架固定，以确保稳固和安全。
3. 接地保护：配电柜应进行可靠的接地，确保人身安全和设备正常运行。
4. 连接线路：配电柜的连接线路应符合标准规范，采用合适的导线和接线端子，并做好绝缘保护。
5. 标识标志：配电柜的开关设备和线路应标明清晰的标识标志，以便于操作和维护。
四、常见故障排除方法1. 配电柜无法通电：首先检查电源线路是否正常，然后检查主断路器和进线开关是否正常，排除故障后重新通电。
电气配电柜的基础知识
电气配电柜的基础知识电气配电柜是电力系统中的重要设备，负责将电能分配到各个用电设备中。
作为电气系统的核心部件，它具有多种功能和特性，是实现电能安全、稳定供应的关键环节。
电气配电柜是电能分配的集中控制中心。
它通过接收来自电源的电能，并将其分配到各个终端设备中。
这样一来，就可以实现对电能的有效管理和控制。
配电柜中通常设有断路器、熔断器、接触器等保护装置，以确保电能传输的安全可靠。
电气配电柜还具备监测和报警功能。
通过安装电能计量仪表和电流、电压传感器等装置，可以实时监测电能的使用情况和电气设备的运行状态。
一旦发生异常，如电流过载、短路等情况，配电柜会发出警报，并采取相应的保护措施，以防止事故的发生。
电气配电柜还能实现电能的分段控制。
通过设置不同的电路和开关，可以将电能按照需求分配到不同的用电设备中。
这样一来，就可以根据实际情况进行合理的用电安排，提高电能利用率，并降低能源消耗。
在设计和安装电气配电柜时，需要考虑多种因素。
首先是负载需求，即根据用电设备的功率、电流等参数确定配电柜的容量。
其次是安全性，需要选择符合国家标准和规范的电器元件，并合理布置电缆和线路，以防止电气火灾和触电等事故的发生。
此外，还需要考虑配电柜的可靠性和维护便捷性，以确保长期稳定运行。
电气配电柜是电力系统中不可或缺的一环，它的性能和质量直接关系到电能供应的安全和稳定。
因此，在使用过程中，需要定期检查和维护配电柜，确保其正常运行。
同时，也应加强对电气安全知识的学习，提高自身的电气安全意识，以减少电气事故的发生。
电气配电柜作为电力系统中的重要组成部分，承担着电能分配、控制和保护的功能。
它的设计和使用对电力系统的安全和稳定运行起着重要作用。
因此，了解电气配电柜的基础知识，掌握其原理和使用方法，对于保障电力供应质量和电气安全至关重要。
配电柜设计知识点总结
配电柜设计知识点总结配电柜作为电力系统中重要的组成部分，负责电力的分发和控制，其设计关乎着电力系统的可靠性、安全性和效率。
本文将对配电柜设计的一些基本知识点进行总结，以便读者能够全面了解配电柜设计的要点和注意事项。
一、配电柜的基本组成及功能配电柜由外壳、进线和出线电缆、断路器或熔断器、仪表和电气元器件等部分组成。
其主要功能包括电力分配、短路保护、过载保护、接地保护、电能计量等。
在配电柜的设计中，需要根据实际需求确定配电柜的安装位置、容量和防护等级，以及布置合理的布线和接地系统。
二、配电柜的设计参数1. 额定电流：配电柜的额定电流是指配电柜能够长时间安全运行的最大电流值。
在设计中，需要根据负荷计算确定配电柜的额定电流，以保证配电柜在正常工作情况下不会过载。
2. 短路容量：短路容量是指配电柜能够承受的短路电流，通常用短路电流的大小来表示。
在设计中，需要根据负荷和电源短路容量计算值来确定配电柜的短路容量，以确保在故障发生时能够有效地限制短路电流，保护设备和人员安全。
3. 过载保护：配电柜中的断路器或熔断器能够提供过载保护，即在负荷超过额定电流时，及时切断电路，防止过载损坏设备。
在设计中，需要选用适当的断路器或熔断器，并根据负荷计算确定其额定电流。
4. 接地保护：接地保护是配电柜设计中重要的一部分，能够保护设备和人员不受电气故障的伤害。
在设计中，需要合理设置接地装置，并确保接地电阻符合规范要求，以达到良好的接地效果。
三、配电柜的布线和接线1. 布线原则：合理的布线是配电柜设计的关键之一。
在布线过程中，需要遵循以下原则：保持线缆的合理排列，尽量减少交叉干扰；严格区分不同回路的线缆，便于维护和故障处理；采取适当的线缆标识，方便识别和排除故障。
2. 接线方式：配电柜的接线方式有直接接线和插头接线两种。
直接接线适用于较小的分支电路，插头接线适用于需要频繁调整和更换的电路。
在选择接线方式时，需要根据实际需求和工作环境进行合理选择。
高压低压配电柜的安全用电知识与常识
高压低压配电柜的安全用电知识与常识高压低压配电柜是电力系统中不可或缺的设备，用于电能的传输和分配。
然而，由于其工作原理的特殊性，如果使用不当或存在安全隐患，可能会导致严重的事故和人身伤害。
因此，了解高压低压配电柜的安全用电知识和常识是至关重要的。
本文将介绍高压低压配电柜的基本原理、工作流程以及使用中需要注意的安全要点。
一、高压低压配电柜的基本原理高压低压配电柜是电力系统中的核心设备，主要由高压进线柜、变压器、低压配电柜及相关保护设备组成。
其基本工作原理是将高电压的电能通过变压器降压至低电压后，再通过低压配电柜将电能输送给各个用电设备。
高压低压配电柜具备电能分配、保护和监控的功能，确保电力系统的正常运行。
然而，由于高压低压配电柜涉及高电压和大电流的传输和分配，使用中存在一定的安全风险，需要人们高度重视。
二、高压低压配电柜的工作流程1. 高压进线：高压进线是将变电站输出的高压电能引入到配电柜系统中的关键步骤。
在进行高压进线时，应仔细检查进线柜的各个部件，确保其完好无损并无异物存在。
同时，需严格按照操作规程操作，避免误操作导致事故发生。
2. 降压变换：进入低压配电柜之前，高压电能需要经过变压器进行降压。
在此过程中，操作人员必须穿戴好相应的防护装备，并确保变压器正常运行。
此外，对于变压器周围的安全区域应进行标识和警示，防止未经授权的人员进入。
3. 低压配电：经过变压器降压后的电能进入低压配电柜进行分配，并连接到各个用电设备。
在低压配电过程中，应确保电路连接准确可靠，各个开关和继电器工作正常，并仔细检查线缆的绝缘状况。
另外，为了保证系统的稳定性和安全性，应根据负荷需求合理配置断路器和熔断器等保护设备。
三、高压低压配电柜的安全用电常识1. 定期检查：定期对高压低压配电柜的各个部件进行检查是防范事故风险的重要手段。
检查过程中，注意观察仪表显示情况，检查开关和继电器的工作状态，确保各个设备正常工作。
如发现设备存在异常情况，应立即停止使用并进行维修或更换。
配电柜培训资料
配电柜培训资料配电柜是电力系统中的重要设备，用于对电能进行分配和控制。
它的正确操作和维护对电力系统的安全和可靠运行至关重要。
本篇文章将为您提供有关配电柜的培训资料，以便您了解其基本原理、操作技巧和维护要点。
一、配电柜的基本原理配电柜是电能分配和控制设备，常见于工厂、商业建筑物和住宅。
它通过将电能从主配电线路分配到不同的电路和设备上，实现对电能的有效管理。
配电柜由开关设备、保护设备、计量设备和控制设备等组成，采用模块化设计，具有可靠性高、安装方便等优点。
二、配电柜的操作技巧1. 安全操作：在接触配电柜之前，首先应切断电源，并确保自己和设备的安全。
戴上绝缘手套和护目镜，防止电击和其他潜在危险。
2. 确定电路：在操作配电柜之前，需明确要操作的电路。
可以通过电路图、标签或指示灯来确定所需电路，避免错误操作。
3. 检查状况：在操作配电柜之前，应检查其外部状况是否正常，如是否有明显的损坏、松动或腐蚀等情况。
如发现问题，应及时报修或更换设备。
4. 正确操作开关：操作开关时应保持手干燥，握紧操作把手，并用适当的力量进行操作。
在操作过程中，应观察指示灯的状态，确保开关是否打开或关闭。
5. 故障排除：如果在操作过程中遇到故障，应先切断电源，再检查可能的故障原因。
如果无法解决，应及时联系专业维修人员处理。
三、配电柜的维护要点1. 定期检查：配电柜应定期进行检查和维护，以确保其正常运行。
检查时应关闭电源，清洁内部和外部设备，并检查紧固件、连接器和绝缘件是否正常。
2. 锈蚀处理：如发现配电柜上有锈蚀情况，应及时处理，可以使用防锈剂进行清洗和保护。
3. 过载保护：配电柜应配置正确的过载保护装置，以避免因过载而导致设备损坏或火灾事故。
定期检查过载保护装置的状态，确保其正常工作。
4. 紧固件检查：配电柜中的紧固件应定期检查，确保其紧固度符合要求。
如有松动情况，应及时拧紧。
5. 温度控制：配电柜在运行过程中会产生一定的热量，应保持良好的通风条件，避免过热。
配电柜(盘)元件基础知识
培训材料配电柜的概述.工作原理.用途.及使用：XL—21型低压开关柜，是铠装封闭式低压开关柜，具有操作简单、安全性能可靠。
适合于工业、商业、石油、煤矿及民用建筑中。
交流频率为50HZ，电压500V及以下三相五线电力系统的动力配电和照明配电用。
本产品系户内封闭式配电箱。
其正面为单扇左开门，门上装有三只电流表，以检测A 、B 、C 、三相电流；还安装一只电压表同时检测三相电压，以电压转换开关实现一只电压表检测三相电压（旋转电压转换开关至AB、BC 、CA分别显示其相应电压）柜内有以下各部分组成：一．断路器：既开关,是配电柜的主要元器件，常用的有空气开关. 漏电开关. 双电源自动转换开关。
1. 空气开关：A. 空气开关的概念：空气开关也就是空气断路器，在电路中作接通、分断和承载额定工作电流和短路、过载等故障电流，并能在线路和负载发生过载、短路、欠压等情况下，迅速分断电路，进行可靠的保护。
断路器的动、静触头及触杆设计型式多样，但提高断路器的分断能力是主要目的。
目前，利用一定的触头结构，限制分断时短路电流峰值的限流原理，对提高断路器的分断能力有明显的作用，而被广泛采用。
塑壳断路器能够自动切断电流在电流超过跳脱设定后。
塑壳指的是用塑料绝缘体来作为装置的外壳，用来隔离导体之间以及接地金属部分。
塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。
B. 空气开关的工作原理：自动空气开关也称为低压断路器，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。
它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。
自动空气开关具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、操作方便、安全等优点，所以目前被广泛应用。
短路时，静触头周围的芳香族绝缘物气化，起冷却灭弧作用，飞弧距离为零。
断路器的灭弧室采用金属栅片结构，触头系统具有斥力限流机构，因此，断路器具有很高的分断能力和限流能力。
3.配电柜(盘)元件基础知识要点
3. 配电柜(盘)元件基础知识要点1. 概述配电柜(盘)是一个电气控制系统中的核心部分，主要用于为电气设备提供电源和配电。
在配电柜(盘)中，元件扮演着重要的角色。
元件是指配电柜(盘)中所包含的电气元件，如断路器、接触器、继电器、电源、指示灯等。
元件的选型和布局是配电柜(盘)设计中的重要一环，合理的选型和布局能确保配电柜(盘)的安全可靠、易用易维护。
2. 具体内容在配电柜(盘)元件的选型和布局中，需要考虑以下几个要素：2.1 电源模块电源模块是配电柜(盘)中最核心的部分，其作用是提供电源给电气设备。
电源模块的选型需要根据输出功率、效率、可靠性等多方面考虑，常用的电源模块有直流电源和交流电源，其中交流电源又可分为单相交流电源和三相交流电源。
2.2 断路器断路器是用于保护电路的一种开关，可以在电路出现故障时迅速切断电路，以保护设备和人员的安全。
断路器的选型需要根据电路的额定电压、额定电流、断电能力等多方面考虑，常用的断路器有空气断路器、真空断路器和油浸式断路器等。
2.3 接触器接触器是电气控制系统中一种用于控制电路开关的电器元件。
接触器的选型需要根据额定电压、额定电流、额定操作频次等多方面考虑，常见的接触器有电磁接触器、热继电器和时间继电器等。
2.4 继电器继电器是一种电器元件，用于在电路中实现电信号到电路控制信号的转换。
继电器的选型需要考虑控制电压、触点负载容量、复归方式等多方面要素，常用的继电器有低功耗继电器、静态继电器和磁簧继电器等。
2.5 电阻器、电容器、电感器电阻器、电容器和电感器是电气控制系统中常用的元件，它们可以起到限流、滤波、稳压、调节电流等多种作用。
元件的选型需要考虑元件的额定电压、额定电容等参数，还需要考虑应用环境等因素。
2.6 指示灯、按钮、开关指示灯、按钮、开关是配电柜(盘)中常用的控制元件。
它们常用于设备开关、状态显示等场合。
这些元件的选型需要根据控制电压、环境条件、外形尺寸等要素考虑。
配电基本知识-开关柜基本知识
配电基本知识，比较全面，供大家学习1．开关柜：是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜（固定式和手车式）和低压开关柜（固定式和抽屉式）。
开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。
内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。
从应用角度划分：（1）进线柜：又叫受电柜，是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。
（2）出线柜：也叫馈电柜或配电柜，是用来分配电能的设备（从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。
（3）母线联络柜：也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。
（4）PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。
内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。
（5）隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。
由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。
在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。
（6）电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。
一般与进线柜并列安装，可以一台或多台电容器柜并列运行。
电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组；在断电后的一定时间内（根据电容器组的容量大小而定，如：1分钟），不允许重新合闸，以免产生过电压损坏电容器。
配电箱相关知识及25条电工基础知识
配电箱相关知识及25条电工基础知识配电箱相关知识及25条电工基础知识工作原理▼配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
常用于各发、配、变电所中。
用途▼便于管理，当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
分类▼按结构特征和用途分类（1）固定面板式开关柜，常称开关板或配电屏。
它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。
（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。
这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。
柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。
通常门与主开关操作有机械联锁。
另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。
防护式开关柜主要用作工艺现场的配电装置。
（3）抽屉式开关柜。
这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。
功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。
每个功能单元之间也有隔离措施。
抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。
