VRV多联机施工技术培训PPT课件
气密性试验操作顺序 1).室内机配管连接好以后，将高压侧配管端口封焊好。 2).将低压侧配管与表接头焊接好。 3).从表接头处缓慢充入氮气，进行气密性试验。
多联机施工技术
4).气密性试验合格后，将低压球阀与低 压侧配管焊接好, 将高压阀与高压侧配管 连接好。
注：绝对不能先将低压侧配管与球阀连 接好后,再从球阀处充入氮气（即不能直 接对球阀打压），否则将损坏球阀，使 氮气从球处漏入室外机系统。
氮气通入时间，确保在焊接位置的空气被完全排出。 ⑦焊接完毕持续通入氮气直至管道完全冷却为止。 ⑧焊接工作宜向下或水平侧向进行，尽可能避免倒焊。
多联机施工技术
4、吹污工序
1.将压力调节阀装在氮气瓶上，所用气体必须是氮气(假如使用聚四乙烯 或二氧化碳会有冷凝的危险，用氧气会有爆炸的危险)。
2.将压力调节阀出口端与室外机液管侧的通入口用充气管连接起来。3. 用盲塞将室内机A之外的所有液侧铜管接口(包括B机处)堵塞好。
后无压降。第二阶段15.0 kgf/cm2加压三分钟以上，可发现较 大的漏口。第三阶段R22：28.0 kgf/cm2(R410A：40.0 kgf/cm2)加压24小时以上，可发现微小漏口。 注：对于采用R410A冷媒的系统，第三阶段保压压力值为40 kgf/cm2。
用ф8MM内膨胀螺栓固定；
要求：冷凝水管至少应满足室内机的冷
凝水流量；应绝热包扎避免表面结露；所有连
接处应牢靠（对PVC管更应注意）。
多联机施工技术
一、冷媒配管的支撑
1.横管的固定
空调在运行过程中，会使冷媒配管产生变形（如 伸缩和下垂等）：为防止配管损坏，应采用吊
架或托架的形式加以支撑（标准如下）
多联机施工技术
3、施工中：套管工程→安装室内机→冷 媒配管工程→排水管工程→风管工程→ 绝热工程→电气工程→连接线、动力线 →设定各设定开关→室外机地基工程→ 安装室外机→气密实验→真空干燥→追 加充填冷媒→安装装饰板→试运转及调 试→交付使用说明书
多联机施工技术
4).气密性试验合格后，将低压球阀与低 压侧配管焊接好, 将高压阀与高压侧配管 连接好。
注：绝对不能先将低压侧配管与球阀连 接好后,再从球阀处充入氮气（即不能直 接对球阀打压），否则将损坏球阀，使 氮气从球处漏入室外机系统。
氮气通入时间，确保在焊接位置的空气被完全排出。 ⑦焊接完毕持续通入氮气直至管道完全冷却为止。 ⑧焊接工作宜向下或水平侧向进行，尽可能避免倒焊。
多联机施工技术
4、吹污工序
1.将压力调节阀装在氮气瓶上，所用气体必须是氮气(假如使用聚四乙烯 或二氧化碳会有冷凝的危险，用氧气会有爆炸的危险)。
2.将压力调节阀出口端与室外机液管侧的通入口用充气管连接起来。3. 用盲塞将室内机A之外的所有液侧铜管接口(包括B机处)堵塞好。
后无压降。第二阶段15.0 kgf/cm2加压三分钟以上，可发现较 大的漏口。第三阶段R22：28.0 kgf/cm2(R410A：40.0 kgf/cm2)加压24小时以上，可发现微小漏口。 注：对于采用R410A冷媒的系统，第三阶段保压压力值为40 kgf/cm2。
用ф8MM内膨胀螺栓固定；
要求：冷凝水管至少应满足室内机的冷
凝水流量；应绝热包扎避免表面结露；所有连
接处应牢靠（对PVC管更应注意）。
多联机施工技术
一、冷媒配管的支撑
1.横管的固定
空调在运行过程中，会使冷媒配管产生变形（如 伸缩和下垂等）：为防止配管损坏，应采用吊
架或托架的形式加以支撑（标准如下）
多联机施工技术
3、施工中：套管工程→安装室内机→冷 媒配管工程→排水管工程→风管工程→ 绝热工程→电气工程→连接线、动力线 →设定各设定开关→室外机地基工程→ 安装室外机→气密实验→真空干燥→追 加充填冷媒→安装装饰板→试运转及调 试→交付使用说明书
多联机培训课件
• 4室外机选择：
• （1）对于使用功能相同的同一区域，不允许超配，比如会议室、食 堂等为一个独立的空调系统，一般按100%配比。 • （2）如果室内外机配比在合理范围内，要考虑室内机同时开启时， 实际制冷量（Q内/超配系数）大于房间设计冷负荷。 • （3）室内外机容量配比系数不允许超过厂家的规定值，一般系统不 允许超配130%，负责将导致系统无法正常运行。 • （4）室内外机容量配比系数可参考下述选择：
• 3系统划分：
• （1）空调系统的划分要合理，系统的经常 性同时使用率或满负荷率宜控制在50%-80%。 • （2）功能不同的区域宜组合在一个空调系 统中，例如办公室和会议室。 • （3）经常使用的房间和不经常使用的房间 宜组合在一个空调系统中。 • （4）室内机集中的区域宜设为一个系统， 使配管长度尽可能短，减少冷量衰减。
多联机设计
变制冷剂流量多联分体式空调 （VRV空调）设计
一，多联机概述
• 1定义：一台室外机配置多台室内机，通过改变制冷剂流量能适应各 房间负荷变化的直接膨胀式空气调节系统。 • 2，由于其系统小且灵活，适合于房间数量多、区域划分细致的建筑： • （1）空调房间或区域数量多、同时使用率较低的建筑。 • （2）学校、办公楼、饭店等有舒适性要求的中小建筑。 • （3）有就近安置室外机和新风处理机位置的上述大型建筑。 • （4）高档住宅。 • 3系统特点：多联机主要优点是部分负荷时能效比高、运行成本低。 • （1）设计简单，深受设计院欢迎。 • （2）安装管路简单，布置灵活，施工方便。
三，多联机系统设计
1，制冷设计流程： • （1）设计条件和冷负荷计算。 • （2）室内机制冷容量选择。 • （3）系统组成和室外机制冷容量选择。 • （4）室外机实际制冷容量计算。 • （5）室内机最终实际制冷容量计算。 • 2，制热能力校核： • （1）设计条件和热负荷计算。 • （2）室外机实际制热容量计算。 • （3）室内机最终实际制热容量计算。 • （4）校核是否需要加辅助电加热，电加热量计算。
多联机培训
二、空调系统四大件：压缩机、冷凝器、蒸发器和节流部件。
1.压缩机
压缩机是整个空调系统的核心，也是系统动力的源泉。整个 空调的动力，全部由压缩机来提供，压缩机就相当于把一个 实物由低势位搬到高势位地方去，在空调中它的目的就是把 低温的气体通过压缩机压缩成高温的气体，最后气体在换热 器中和其他的介质进行换热。所以说压缩机的好坏会直接影 响到整个空调的效果。
2013冷年上半年～2014冷年上半年多联机市场主要品牌市场占有率对比图
2013冷年上半年～2014冷年上半年多联机市场 各区域市场占有率分布图
2013冷上半年~2014冷年上半年各区域市场 多联机产品增长率示意图
多联机安装
室内机的安装包括
1.内机的吊装
2.铜管、冷凝水、保温管安装 3.通讯线及电气安装 4.保压、抽真空
蒸发器的作用是利用液态低温制冷剂在低压下易蒸发，转 变为蒸气并吸收被冷却介质的热量，达到制冷目的。
①、水冷式冷凝器（蒸发）：水冷式冷凝器分为壳管式、 套管式、板式、螺旋板式等几种类型。 ②、空气冷却式冷凝器（蒸发）：这种冷凝（蒸发）器中 有自然对流空气冷却式和强制对流空气冷却式。
水冷式
空气式
多联机是一个室外主机带室内几个室内机。多联 机的制冷原理是冷媒在整个空调系统中进行循环， 通过室内机的蒸发器进行冷热交换。
风管机系统的室外即可有多台压缩机和一台风冷冷 凝器组成，室内机是由蒸发器和循环风机组成，其 台数与压缩机台数相同，形式有多种如天花式，暗 藏天花 式等。
一、系统原理 压缩机将气态的氟利昂压缩为高温高压的气态氟利昂，然 后送到冷凝器（室外机）散热后成为中温中压的液态氟利 昂，所以室外机吹出来的是热风。 液态的氟利昂经 毛细管， 进入蒸发器（室内机），空间突然增大，压力减小，液态 的氟利昂就会汽化，（从液态到气态是个吸热的过程）， 吸收大量的热量，蒸发器就会变冷，室内机的风扇将室内 的空气从蒸发器中吹过，所以室内机吹出来的就是冷风； 空气中的水蒸汽遇到冷的蒸发器后就会凝结成水滴，顺着 水管流出去，这就是空调会出水的原因。 然后气态的氟利 昂回到压缩机继续压缩，继续循环。 制热的时候有一个叫 四通阀的部件，使氟利昂在冷凝器与蒸发器的流动方向与 制冷时相反，所以制热的时候室外吹的是冷风，室内机吹 的是热风。 其实就是用的初中物理里学到的液化（由气体 变为液态）时要排出热量和汽化（由液体变为气体）时要 吸收热量的原理，同时蒸发热量。
多联机空调施工培训共94页
多联机空调施工培训
•
6、黄金时代是在我们的前面，而不在 我们的 后面。
•
7、心急吃不了热汤圆。
•
8、你可以很有个性，但某些时候请收 敛。
•
9、只为成功找方法，不为失败找借口 (蹩脚 的工人 总是说 工具不 好)。
•
10、只要下定决心克服恐惧，便几乎 能克服 任何恐 惧。因 为，请 记住， 除了在 脑海中 ，恐惧 无处藏 身。-- 戴尔． 卡耐基 。
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
ห้องสมุดไป่ตู้
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
94
•
6、黄金时代是在我们的前面，而不在 我们的 后面。
•
7、心急吃不了热汤圆。
•
8、你可以很有个性，但某些时候请收 敛。
•
9、只为成功找方法，不为失败找借口 (蹩脚 的工人 总是说 工具不 好)。
•
10、只要下定决心克服恐惧，便几乎 能克服 任何恐 惧。因 为，请 记住， 除了在 脑海中 ，恐惧 无处藏 身。-- 戴尔． 卡耐基 。
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
ห้องสมุดไป่ตู้
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
94

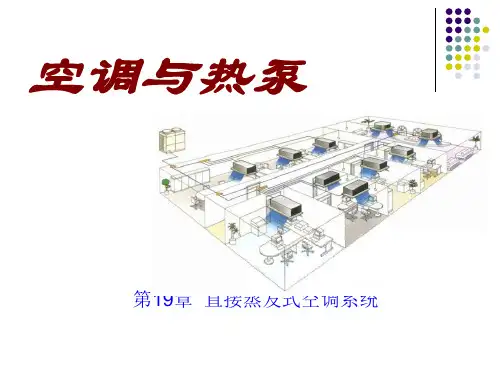

培训空调多联机
实际多联机空调（热泵）系统高效、 可靠、节能运行
多联机是一个系统
多联机是一个直接蒸发式空调系统
是一种以制冷剂作为能量输配介质、通过 调节压缩机的制冷剂循环量和进入室内换 热器的制冷剂流量，适时地满足室内冷、 热负荷要求的直接蒸发式空调（热泵）系 统
2009年6月12日，中国勘察设计协会建 筑环境与设备分会在杭州召开了专题研
多联机是一个系统
多联机系统：经过工程设计，并在 工程现场用规定管道将一台或数台 室外机组和数台室内机组连接、安 装组成的单一制冷循环直接蒸发式 空气调节系统 多联式机组的应用设计与安装是多 联机空调（热泵）机组设计、制造 的延续与扩展
多联机系统的设计与安装必须遵循 从结构形式上看，它更 一定的原则和约束条件，才能保障 接近于冷库制冷系统
因此，多联机产品型号的准确定义还应参照各制造企业的 产品样本中的具体描述。
SET-FREE节能先锋系列多联机调试
制 冷 循 环
热泵型多联机系统
热泵型多联机系统
热泵型多联机系统的原理图如图2-3所示。
与单冷型多联机系统相比，热泵型多联机系统在结构上更 为复杂，在室外机增加了切换制冷和制热模式的四通阀和 室外机的电子膨胀阀等部件；室内机的构造和单冷型并无 差异；
控制系统中增加了相关制热的电控程序与器件。
多联机空调系统的突出特点
原理上
直接蒸发制冷（冷凝制热）、勿需输配系统节能
使用上
室内机独立控制、使用灵活易于实现行为节能 扩展性好、外形美观适用于租赁办公建筑
投资上
占用安装空间小、可不设专用机房（特殊场合也需机房） 可分期建设、分期投资
特别适用于具有室内温度不同、室内机启停控制自由、 分户计量、空调系统分期投资等个性化要求的建筑物中
多联机是一个系统
多联机是一个直接蒸发式空调系统
是一种以制冷剂作为能量输配介质、通过 调节压缩机的制冷剂循环量和进入室内换 热器的制冷剂流量，适时地满足室内冷、 热负荷要求的直接蒸发式空调（热泵）系 统
2009年6月12日，中国勘察设计协会建 筑环境与设备分会在杭州召开了专题研
多联机是一个系统
多联机系统：经过工程设计，并在 工程现场用规定管道将一台或数台 室外机组和数台室内机组连接、安 装组成的单一制冷循环直接蒸发式 空气调节系统 多联式机组的应用设计与安装是多 联机空调（热泵）机组设计、制造 的延续与扩展
多联机系统的设计与安装必须遵循 从结构形式上看，它更 一定的原则和约束条件，才能保障 接近于冷库制冷系统
因此，多联机产品型号的准确定义还应参照各制造企业的 产品样本中的具体描述。
SET-FREE节能先锋系列多联机调试
制 冷 循 环
热泵型多联机系统
热泵型多联机系统
热泵型多联机系统的原理图如图2-3所示。
与单冷型多联机系统相比，热泵型多联机系统在结构上更 为复杂，在室外机增加了切换制冷和制热模式的四通阀和 室外机的电子膨胀阀等部件；室内机的构造和单冷型并无 差异；
控制系统中增加了相关制热的电控程序与器件。
多联机空调系统的突出特点
原理上
直接蒸发制冷（冷凝制热）、勿需输配系统节能
使用上
室内机独立控制、使用灵活易于实现行为节能 扩展性好、外形美观适用于租赁办公建筑
投资上
占用安装空间小、可不设专用机房（特殊场合也需机房） 可分期建设、分期投资
特别适用于具有室内温度不同、室内机启停控制自由、 分户计量、空调系统分期投资等个性化要求的建筑物中
多联机技术与原理ppt课件
.
多联机概念
多联式空调（热泵）机组简称多联机。 VRV (Variable refrigerant Volume) 系统 VRF (Variable refrigerant Flow)系统 GB/T 18837-2002定义 一台或数台风冷室外机连接数台相同或不同型
式、容量的直接蒸发式室内机构成的单一制冷 循环系统，它可以向一个或数个区域直接提供 处理后的空气。
精确的室温和舒适度控制 负荷的调节范围宽
室内机与室外机的容量配比一般为50-130%。 控制方式选择多，并且具有自动诊断功能 工作温度范围宽
.
技术特点
安装和维护简单 不需专门的制冷机房 分散布置：屋顶、地面、阳台、设备层等通风
较好的空间 减少配管配线工序，降低安装费用
.
.
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
.
工作原理：
其工作原理是：由控制系统采集室内舒适性参数、室外环境 参数和表征制冷系统运行状况的状态参数，根据系统运行优 化准则和人体舒适性准则，通过变频等手段调节压缩机输气 量，并控制空调系统的风扇、膨胀阀等一切可控部件,保证室 内环境的舒适性，并使空调系统稳定工作在最佳工作状态。
多联机空调系统是在空调系统中，通过控制压缩机的制冷剂 循环量和进入室内换热器的制冷剂流量，适时地满足室内冷 热负荷要求的高效率冷剂空调系统。多联机空调系统需采用 变频压缩机、多极压缩机、卸载压缩机或多台压缩机组合来 实现压缩机容量控制；在制冷系统中需设置电子膨胀阀或其 它辅助回路，以调节进入室内机的制冷剂流量；通过控制室 内外换热器的风扇转速积,调节换热器的能力。
多联机技术与原理
.
主要内容：
什么是多联机 多联机技术的应用领域及发展历程 多联机与中央空调的对比 变频多联机的应用特点
多联机概念
多联式空调（热泵）机组简称多联机。 VRV (Variable refrigerant Volume) 系统 VRF (Variable refrigerant Flow)系统 GB/T 18837-2002定义 一台或数台风冷室外机连接数台相同或不同型
式、容量的直接蒸发式室内机构成的单一制冷 循环系统，它可以向一个或数个区域直接提供 处理后的空气。
精确的室温和舒适度控制 负荷的调节范围宽
室内机与室外机的容量配比一般为50-130%。 控制方式选择多，并且具有自动诊断功能 工作温度范围宽
.
技术特点
安装和维护简单 不需专门的制冷机房 分散布置：屋顶、地面、阳台、设备层等通风
较好的空间 减少配管配线工序，降低安装费用
.
.
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
.
工作原理：
其工作原理是：由控制系统采集室内舒适性参数、室外环境 参数和表征制冷系统运行状况的状态参数，根据系统运行优 化准则和人体舒适性准则，通过变频等手段调节压缩机输气 量，并控制空调系统的风扇、膨胀阀等一切可控部件,保证室 内环境的舒适性，并使空调系统稳定工作在最佳工作状态。
多联机空调系统是在空调系统中，通过控制压缩机的制冷剂 循环量和进入室内换热器的制冷剂流量，适时地满足室内冷 热负荷要求的高效率冷剂空调系统。多联机空调系统需采用 变频压缩机、多极压缩机、卸载压缩机或多台压缩机组合来 实现压缩机容量控制；在制冷系统中需设置电子膨胀阀或其 它辅助回路，以调节进入室内机的制冷剂流量；通过控制室 内外换热器的风扇转速积,调节换热器的能力。
多联机技术与原理
.
主要内容：
什么是多联机 多联机技术的应用领域及发展历程 多联机与中央空调的对比 变频多联机的应用特点
培训空调多联机
GB/T 18837-2002定义
讨会
多联式空调（热泵）机组：
给多联机系统给出了统一称谓：
一台或数台风冷室外机连
多联机空调（热泵）系统
接数台不同或相同型式、
建议：今后在编制或修编相关规范、标准、
容量的直接蒸发式室内机
技术措施时应统一采用上述名称
构成单一制冷循环系统，
它可以向一个或数个区域
直接提供处理后的空气
多联机空调系统的突出特点
原理上
直接蒸发制冷（冷凝制热）、勿需输配系统节能
使用上
室内机独立控制、使用灵活易于实现行为节能 扩展性好、外形美观适用于租赁办公建筑
投资上
占用安装空间小、可不设专用机房（特殊场合也需机房） 可分期建设、分期投资
特别适用于具有室内温度不同、室内机启停控制自由、 分户计量、空调系统分期投资等个性化要求的建筑物中
SET-FREE节能先锋系列多联机调试
制 冷 循 环
热泵型多联机系统
热泵型多联机系统
热泵型多联机系统的原理图如图2-3所示。
与单冷型多联机系统相比，热泵型多联机系统在结构上更 为复杂，在室外机增加了切换制冷和制热模式的四通阀和 室外机的电子膨胀阀等部件；室内机的构造和单冷型并无 差异；
控制系统中增加了相关制热的电控程序与器件。
5
0 0
室外机 M
3” 3’ 2”
3室内机
E C B A 室内机
2’ 1
5
10
15
20
p23 蒸p发12温度 ℃
p
配管阻力的影响
室外机：吸气压力降低 制冷量减小
室内机：蒸发温度提高 制冷量减小
25
30
20
制 15 冷 量
多联机设计培训教程PPT课件
KMR-735W/D532B（26HP） (KMR-335W/D532B+KMR-400W/D532B)
制 1.00 冷 0.95 补 偿 0.90
液管：φ19.05 气管：φ38.1
80～90
100～200
7 大会议室（不允许吸烟） 180～280
23
展览厅、陈列室
130～200
8
健身房、保龄球
100～200
24
会堂、报告厅
150～200
9
科研、办公
90～140
25
图书阅览室
75～100
第13页/共39页 摘自陆耀庆主编《实用供热空调设计手册》
详细负荷计算
3.负荷的详细计算
在具体进行施工设计时，空调系统的冷负荷应根据所服务房间的同 时使用情况、空调系统的类型及调节方式，按各房间逐时冷负荷的综合最 大值或各房间计算冷负荷的累加值确定。
在方案初步设计阶段，只掌握工程总建筑面积这一信息时， 空调系统的冷负荷可按建筑面积估算指标确定。
下表为部分建筑面积负荷指标估算参考值：
旅馆 办公楼 图书馆
医院 商店
工程冷负荷指标w/m2
80-90
体育馆 105-135
85-100 计算机房 190-380
35-40 数据处理 320-400
80-90
单程配管长度（m）
KMR-506W/D532B（18HP） (KMR-226W/D532B+KMR-280W/D532B)
制 1.00
冷 0.95 补 偿 0.90
系 0.85 数 0.80
0
液管：φ15.88 气管：φ28.58
液管：φ15.88 气管：φ31.8
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多联机设计
变制冷剂流量多联分体式空调 （VRV空调）设计
一，多联机概述
• 1定义：一台室外机配置多台室内机，通过改变制冷剂流量能适应各 房间负荷变化的直接膨胀式空气调节系统。 • 2，由于其系统小且灵活，适合于房间数量多、区域划分细致的建筑： • （1）空调房间或区域数量多、同时使用率较低的建筑。 • （2）学校、办公楼、饭店等有舒适性要求的中小建筑。 • （3）有就近安置室外机和新风处理机位置的上述大型建筑。 • （4）高档住宅。 • 3系统特点：多联机主要优点是部分负荷时能效比高、运行成本低。 • （1）设计简单，深受设计院欢迎。 • （2）安装管路简单，布置灵活，施工方便。
• 3系统划分：
• （1）空调系统的划分要合理，系统的经常 性同时使用率或满负荷率宜控制在50%-80%。 • （2）功能不同的区域宜组合在一个空调系 统中，例如办公室和会议室。 • （3）经常使用的房间和不经常使用的房间 宜组合在一个空调系统中。 • （4）室内机集中的区域宜设为一个系统， 使配管长度尽可能短，减少冷量衰减。
• 4室外机选择：
• （1）对于使用功能相同的同一区域，不允许超配，比如会议室、食 堂等为一个独立的空调系统，一般按100%配比。 • （2）如果室内外机配比在合理范围内，要考虑室内机同时开启时， 实际制冷量（Q内/超配系数）大于房间设计冷负荷。 • （3）室内外机容量配比系数不允许超过厂家的规定值，一般系统不 允许超配130%，负责将导致系统无法正常运行。 • （4）室内外机容量配比系数可参考下述选择：
三，多联机系统设计
1，制冷设计流程： • （1）设计条件和冷负荷计算。 • （2）室内机制冷容量选择。 • （3）系统组成和室外机制冷容量选择。 • （4）室外机实际制冷容量计算。 • （5）室内机最终实际制冷容量计算。 • 2，制热能力校核： • （1）设计条件和热负荷计算。 • （2）室外机实际制热容量计算。 • （3）室内机最终实际制热容量计算。 • （4）校核是否需要加辅助电加热，电加热量计算。
g 第一室内线支管（分歧器）与 最远室内机间管长≤40m，设计 时有时难以满足此种情况，可 将第一分歧器靠后布置。如右 图所示：
h 配管尺寸选择：配管尺寸一般按以下原则确定。 1，室外机到第一分歧器间的配管尺寸同室外机总配管尺寸。 2，室内机到分歧器间的配管尺寸同室内机接管尺寸。 3，分歧器之间的配管尺寸由分歧器下游的室内机总容量确 定。
二，多联机分类
• 1 目前国内主要使用的是智能变频多联机和数码涡旋多联机。 • 2，智能变频多联机，这是国内目前大量使用的多联机系统： • （1）一般采用双压缩机，一台定频，一台变频，在部分室内机开启 的情况下，能效比较满负荷时高。 • （2）在部分负荷时，室外机可以在室内外机的容量配比系数135%以 内运行（注：多数厂家不允许超配130%）。 • 3，数码涡旋多联机，普及性不如智能变频多联机系统： • （1）一般采用双压缩机，一台数码涡旋压缩机，一台普通定频压缩 机。数码涡旋压缩机在电磁阀控制电源的作用下，调节开启-关闭时 间的比例，实现能量调节。 • （2）数码涡旋压缩机是定速压缩机，在系统启动后一直处于运行状 态，因此在部分室内机开启的情况下，能效比较满负荷时低。室内外 机配比一般不允许超配。
注：各个厂家配管设计不一样，选择配管时，一 定按对应厂家产品手册设计，如果设计过小，冷 量有衰减。
• 6分歧器设计：
• （1）分歧器是制冷剂管道的三通部件，一般按不同厂家 的设计手册选型。 • （2）如果使用设备厂家的分歧器，一般和选分歧器之间 的配管一样，按下游室内机总容量确定型号。 • （3）如果选择不同于设备厂家的分歧器，可以对其进行 加工改造使用，使其满足所连接管道的型号。
同时使用率 η≤70% 70%＜η≤80% 最大容量配比系数 125%～135% 110%～125% 同时使用率 80%＜η≤90% 90%＜ห้องสมุดไป่ตู้ 最大容量配比系数 100%～110% 100%
•5配管设计：
• （1）分类：线式布管、集中式布管以及线式和集中式组合布管。 • （2）线式布管是最常使用的一种方式，设计时注意以下事项： • a 室外机与最远室内机间配管总长≤150m，等效长度≤175m。 • b 室外机到全部室内机间的总管长≤300m（根据不同厂家确定） • c 室外机分路到室外机的管长≤10m。 • d 室内外机间的高度差≤50m（如果室外机处于下方时最大为40m）， 当高度差≤30m时，每隔10米必须有一个回油弯。 • e 相邻室内机间的高度差≤18m。 • f 相邻室外机间的高度差≤5m。
•7制冷剂计算：
• （1）多联机系统由于制冷剂管道过长，制冷剂有 损失带来冷量衰减，所以要补充制冷剂。 • （2）制冷剂追加量按液管计算，管径公式为： h1*a+h2*b+…hn*n hn:液管管径1对应的长度 n: 液管管径1对应的制冷剂追加系数
THANK YOU !
变制冷剂流量多联分体式空调 （VRV空调）设计
一，多联机概述
• 1定义：一台室外机配置多台室内机，通过改变制冷剂流量能适应各 房间负荷变化的直接膨胀式空气调节系统。 • 2，由于其系统小且灵活，适合于房间数量多、区域划分细致的建筑： • （1）空调房间或区域数量多、同时使用率较低的建筑。 • （2）学校、办公楼、饭店等有舒适性要求的中小建筑。 • （3）有就近安置室外机和新风处理机位置的上述大型建筑。 • （4）高档住宅。 • 3系统特点：多联机主要优点是部分负荷时能效比高、运行成本低。 • （1）设计简单，深受设计院欢迎。 • （2）安装管路简单，布置灵活，施工方便。
• 3系统划分：
• （1）空调系统的划分要合理，系统的经常 性同时使用率或满负荷率宜控制在50%-80%。 • （2）功能不同的区域宜组合在一个空调系 统中，例如办公室和会议室。 • （3）经常使用的房间和不经常使用的房间 宜组合在一个空调系统中。 • （4）室内机集中的区域宜设为一个系统， 使配管长度尽可能短，减少冷量衰减。
• 4室外机选择：
• （1）对于使用功能相同的同一区域，不允许超配，比如会议室、食 堂等为一个独立的空调系统，一般按100%配比。 • （2）如果室内外机配比在合理范围内，要考虑室内机同时开启时， 实际制冷量（Q内/超配系数）大于房间设计冷负荷。 • （3）室内外机容量配比系数不允许超过厂家的规定值，一般系统不 允许超配130%，负责将导致系统无法正常运行。 • （4）室内外机容量配比系数可参考下述选择：
三，多联机系统设计
1，制冷设计流程： • （1）设计条件和冷负荷计算。 • （2）室内机制冷容量选择。 • （3）系统组成和室外机制冷容量选择。 • （4）室外机实际制冷容量计算。 • （5）室内机最终实际制冷容量计算。 • 2，制热能力校核： • （1）设计条件和热负荷计算。 • （2）室外机实际制热容量计算。 • （3）室内机最终实际制热容量计算。 • （4）校核是否需要加辅助电加热，电加热量计算。
g 第一室内线支管（分歧器）与 最远室内机间管长≤40m，设计 时有时难以满足此种情况，可 将第一分歧器靠后布置。如右 图所示：
h 配管尺寸选择：配管尺寸一般按以下原则确定。 1，室外机到第一分歧器间的配管尺寸同室外机总配管尺寸。 2，室内机到分歧器间的配管尺寸同室内机接管尺寸。 3，分歧器之间的配管尺寸由分歧器下游的室内机总容量确 定。
二，多联机分类
• 1 目前国内主要使用的是智能变频多联机和数码涡旋多联机。 • 2，智能变频多联机，这是国内目前大量使用的多联机系统： • （1）一般采用双压缩机，一台定频，一台变频，在部分室内机开启 的情况下，能效比较满负荷时高。 • （2）在部分负荷时，室外机可以在室内外机的容量配比系数135%以 内运行（注：多数厂家不允许超配130%）。 • 3，数码涡旋多联机，普及性不如智能变频多联机系统： • （1）一般采用双压缩机，一台数码涡旋压缩机，一台普通定频压缩 机。数码涡旋压缩机在电磁阀控制电源的作用下，调节开启-关闭时 间的比例，实现能量调节。 • （2）数码涡旋压缩机是定速压缩机，在系统启动后一直处于运行状 态，因此在部分室内机开启的情况下，能效比较满负荷时低。室内外 机配比一般不允许超配。
注：各个厂家配管设计不一样，选择配管时，一 定按对应厂家产品手册设计，如果设计过小，冷 量有衰减。
• 6分歧器设计：
• （1）分歧器是制冷剂管道的三通部件，一般按不同厂家 的设计手册选型。 • （2）如果使用设备厂家的分歧器，一般和选分歧器之间 的配管一样，按下游室内机总容量确定型号。 • （3）如果选择不同于设备厂家的分歧器，可以对其进行 加工改造使用，使其满足所连接管道的型号。
同时使用率 η≤70% 70%＜η≤80% 最大容量配比系数 125%～135% 110%～125% 同时使用率 80%＜η≤90% 90%＜ห้องสมุดไป่ตู้ 最大容量配比系数 100%～110% 100%
•5配管设计：
• （1）分类：线式布管、集中式布管以及线式和集中式组合布管。 • （2）线式布管是最常使用的一种方式，设计时注意以下事项： • a 室外机与最远室内机间配管总长≤150m，等效长度≤175m。 • b 室外机到全部室内机间的总管长≤300m（根据不同厂家确定） • c 室外机分路到室外机的管长≤10m。 • d 室内外机间的高度差≤50m（如果室外机处于下方时最大为40m）， 当高度差≤30m时，每隔10米必须有一个回油弯。 • e 相邻室内机间的高度差≤18m。 • f 相邻室外机间的高度差≤5m。
•7制冷剂计算：
• （1）多联机系统由于制冷剂管道过长，制冷剂有 损失带来冷量衰减，所以要补充制冷剂。 • （2）制冷剂追加量按液管计算，管径公式为： h1*a+h2*b+…hn*n hn:液管管径1对应的长度 n: 液管管径1对应的制冷剂追加系数
THANK YOU !
