CS3000中文操作手册
CS3000操作手册
DCS 使用手册（教师/学员）CS3000操作说明一，标准画面及调用1，概述运行CS1000,在屏幕的上方出现如图1所示系统窗口,此窗口为CS1000的常驻窗口,只有当CS1000退出后,此窗口才消失.屏幕上所有其他应用程序不可占用此位置.CS1000为多窗口操作，但同时最多只可以打开五个窗口（包括仪表面板窗口）。
图1 系统窗口显示Process Alarm画面显示系统报警(System Alarm)画面操作指导画面信息用户登录窗口系统菜单移动菜单预制菜单显示工具栏按钮显示浏览窗口显示输入窗口2，浏览画面（1）调用方法在系统窗口上选择可打开或显示浏览窗口。
（2）画面介绍浏览窗口将所有画面名显示为树型结构，在此双击任何一个画面名可将画面打开。
窗口显示如图2所示。
在树型结构上选中一个图名，双击一个即可打开一个相应的窗口。
图2 浏览器窗口3，总貌画面（1）调用方法➢在浏览窗口中找到总貌画面双击；➢在系统窗口中按打开系统菜单，在菜单中选择Overview。
➢在系统窗口中按出现输入窗口，在输入窗口中输入总貌名；输入窗口如图3：图3 输入窗口➢在系统窗口中按弹出工具栏窗口（图4），在工具栏上选择调用。
图4 工具栏窗口（2）画面介绍总貌画面以4*8模式显示32幅画面描述，。
如果有报警则为红色闪烁。
否则为白色。
画面显示如图5。
（3）操作在描述上双击可显示和调用32幅画面，画面下方的“上一页”和“下一页”可显示其它总貌画面，并且是在这一页显示。
图5 总貌画面4，控制组画面（1）调用方法➢在浏览窗口中找到控制组画面双击；➢在输入窗口中输入控制组画面名；➢在系统菜单中选择Control。
➢在工具栏上选择调用。
（2）画面介绍控制组画面显示控制组中所组各个表的仪表状态，最上方为仪表名和仪表描述，下面为图6 控制组画面报警状态、手自动状态，在下方根据表的类型不同先显示pv、sv和mv的数值显示，然后是图形示：其中棒图为PV，左边的三角为MV显示，如可以操作为红色（手动时），否则为黄色。
CS3000 系统应用软件操作说明书
CS3000 系统应用软件操作说明书总目录一、前言-------------------------------------------------------------------------- -3-二、流程图画面总目录 ---------------------------------------------------------- -4-三、软件操作说明 --------------------------------------------------------------- -14-1、画面操作 ----------------------------------------------------------------- -14-1-1 总貌画面 ---------------------------------------------------------- -14-1-2 流程图画面 ------------------------------------------------------- -14-1-3 控制分组画面 ---------------------------------------------------- -15-2、仪表操作 ----------------------------------------------------------------- -16-2-1 开关仪表面板 ---------------------------------------------------- -16-2-2 调节仪表面板 ---------------------------------------------------- -173、报表操作 ----------------------------------------------------------------- -17-四、系统操作说明 --------------------------------------------------------------- -18-1、人机接口 ---------------------------------------------------------------- -18-1-1 人机接口功能 ----------------------------------------------------- -18-1-2 窗口类型 ----------------------------------------------------------- -181-3 窗口操作 ----------------------------------------------------------- -19-1-4 典型的操作监视窗口 -------------------------------------------- -192、系统基本维护 ---------------------------------------------------------- -30-2-1 系统维护窗口 ------------------------------------------------------ -30-2-2 过程报告书 --------------------------------------------------------- -332-3 历史报告书 --------------------------------------------------------- -33-3、操作员键盘---------------------------------------------------------------- -34-五、后记------------------------------------------------------------------------------ -35-前言神马特品工业丝计算机分散控制系统采用横河西仪有限公司提供的CENTUM-CS3000 控制系统。
YOKOGAWA CS3000操作手册
横河西仪有限公司系统部
CENTUM-CS3000 系统操作说明
★ 控制分组窗口
控制分组窗口可根据工艺装置及控制关系来分配，最多可同时显示 8 块标准尺寸的 仪表面板，可操作仪表的回路状态、设定值、输出值，可确认报警，每一个面板可 单独地打开一个仪表面板窗口，进入其调整画面，修改其他参数。控制窗口还可灵 活登录为其他仪表工位，进行监视，但这个变动不会改动软件原分配。 报警颜色：
测量值
操作标记 输出点
设定值 输出值 量程上限 高高限 高限 设定点
低限 低低限 量程下限
11 /21
横河西仪有限公司系统部
CENTUM-CS3000 系统操作说明
4、辅助操作工具
★ 用户登录窗口 用户登录窗口用于限制用户操作监视的权利，标准的用户有三个 ON、OFF 和 ENG，除了 OFF 用户以外，ON 和 ENG 还可以用密码保护。
-3-4-4-4-4 -5-5 -16-16-19 -19-19-21-
2 /21
横河西仪有限公司系统部
CENTUM-CS3000 系统操作说明
前言
CENTUM-CS3000 系统是日本横河公司推出的基于 WINDOWS2000/XP 的大型 DCS 系 统。该机型继承了以往横河系统的优点 ，并增强了网络及信息处理功能。操作站采用通用 PC 机，控制站采用全冗余热备份结构，使其性能价格比最优，是目前世界上最先进的大型 DCS 系统之一。其有以下优点：
5 /21
*2：从左至右： 年月日、时间
*3：从左至右： 窗口打印输出 报警确认
*4：最新报警显示区
横河西仪有限公司系统部
CENTUM-CS3000 系统操作说明
★ 过程报警窗口
CSDCS操作手册
CS3000系统操作手册目录1系统概要 (3)1.1概述 (3)1.2特点 (3)2系统结构 (4)2.1系统组成 (5)2.2人机接口站（HIS） (8)3操作监视功能 (12)3.1系统信息窗口(System Message Window) (12)3.2过程报警窗口 (13)3.3系统报警信息窗口 (13)3.4用户登录窗口 (14)3.5操作窗口菜单 (14)3.6操作菜单 (15)3.7预设窗口菜单 (16)3.8工具箱 (16)4系统基本维护 (21)4.1系统维护窗口 (21)4.2操作站HIS维护画面 (23)4.3过程报告书 (23)4.4历史报告书 (24)5简单操作 (24)5.1调用画面 (24)5.2有用功能 (29)5.3仪表面板操作 (31)5.4报警处理 (36)5.5信息查找 (38)5.6历史趋势图的读取 (40)1系统概要1.1概述CENTUM-CS3000系统是日本横河公司推出的基于WINDOWS-XP的大型DCS系统。
该机型继承了以往横河系统的优点，并增强了网络及信息处理功能。
操作站采用通用PC机，控制站采用全冗余热备份结构，使其性能价格比最优，是目前世界上最先进的大型DCS系统之一。
1.2特点①监控点可以由多个HIS（Human Interface Station）同时操作，每个HIS也可以同时操作多个监控点（可以是不同岗位的多个监控点）。
②CS3000系统的处理能力非常强大，它可以处理100,000tags(工位号)、4,000幅画面（包括各种监控画面），每幅画面上可显示多达400个数据。
③人机界面比较好。
选用Windows NT作为操作系统，采用X—Windows（多画面）技术，类似一般的PC机。
可根据工艺的要求，实现各种友好的控制监测画面。
比如它可以用棒图动态显示液/界位的变化；采用颜色、闪烁、声音等手段提醒操作人员发生过程报警及高低级别；单点操作采用Faceplate（面板）类似于常规仪表的柱状液晶显示，监视及操作较直观。
CS3000操作中文手册之二(培训资料)

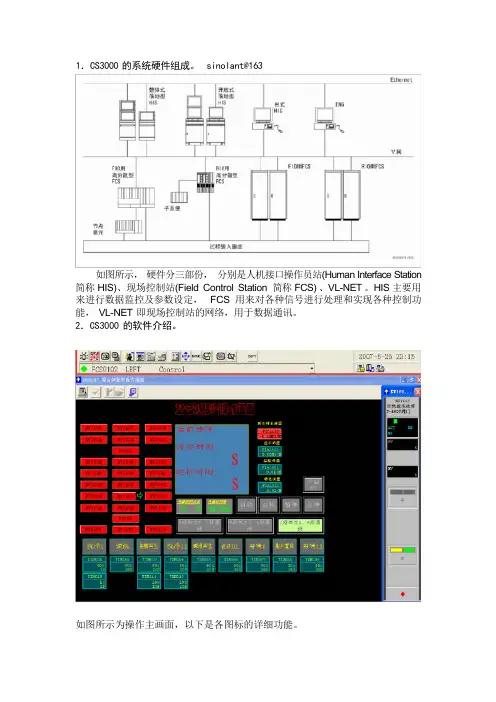

1．CS3000 的系统硬件组成。
sinolant@163如图所示，硬件分三部份，分别是人机接口操作员站(Human Interface Station 简称HIS)、现场控制站(Field Control Station 简称FCS) 、VL-NET 。
HIS 主要用来进行数据监控及参数设定，FCS 用来对各种信号进行处理和实现各种控制功能，VL-NET 即现场控制站的网络，用于数据通讯。
2．CS3000 的软件介绍。
如图所示为操作主画面，以下是各图标的详细功能。
过程报警系统报警信息操作指导打印用户进入系统的信息(操作级别切换)功能调用圖操作菜单预设菜单工具箱回导航窗口调用(流程图、系统总貌、趋势图等)窗口直接调用(窗口名工位)窗口消除(清屏)蜂鸣器复位2.1 报警确认CS3000 系统软件将时时对所有的硬件进行检测，包括网络，卡件等，一旦发现某个硬件发生故障，将进行声音报警，同时将报警信息及时反映在画面上。
告知操作员，以便做出及时处理。
点击进入“系统报警信息”，如图:红色方块表示报警信息。
点击对勾，表示确认报警，同时消除报警声。
2.2 操作员键盘上图为操作员键盘及键盘上的各种功能调用，此外，在操作员键盘上部，还有 32 个快捷键，根据用户需要，每一个快捷键对应相关的功能，如系统总貌，流程图，趋势图，报警信息等。
2.3 操作监视窗口2.3.1 流程图窗口流程图窗口是通过丰富的图素，将装置从视觉上做成易于理解的操作窗口。
流程图窗口有流程图属性、控制属性。
■ 流程图属性可以将装置以流程图形式显示，进行直观流程图窗口上还可以调出各种窗口。
窗口的示例如下。
■控制属性用仪表图表示出功能块的状态，对其进行操作监视。
仪表图有两个规格，使用大尺寸的仪表，最多排8个；使用小尺寸的仪表，最多排16个进行操作监视。
尺寸不同大小的仪表也可以混用。
此外，各个仪表图也可以作为面板窗口单独调出来使用。
窗口示例如下。
●仪表图仪表图是将功能块、接点输入等的状态或者数据紧凑而形象地显示在窗口上的窗口显示的重要要素。
CS3000中文操作手册
操作键盘介绍：1区：功能键，直接调用组态定义的图形、控制分组及总貌 2区：系统操作快捷键3区：通用微机键盘区4区：操作专用键2区 1区3区4区⑴、功能键：32个功能键：功能键是设置在操作员键盘上的32个带有指示灯的键（见下图），其功能是在系统生成时定义的。
可用来实现操作画面或指定位号的一触式调出。
本系统的功能键设置：功能键32个（带有指示灯）操作员键盘各图标注释（自左往右）：1.系统状态画面.2.硬拷贝键.3.循环键.4.清屏键.5.辅助键.6.帮助对话框.7.过程报警窗口.8.操作指导信息窗口.9.控制组窗口. 10.调整画面窗口.11.趋势画面窗口. 12.流程图窗口. 13.过程报告窗口. 14.领航键. 15.左行窗口.16.上行窗口. 17.右行窗口. 18.过程总貌窗口.⑶通用键盘：可以输入字母、数字、字符等1、滚动条左移2、滚动条下移3、滚动条上移4、滚动条右移5、操作终止6、操作确认7、MV、SV操作切换8、数值上调9、光标移动10、数值快速调整11、数值上调12、输入接受13、控制回路串级14、控制回路手动15、控制回路自动16、报警闪烁确认18、报警声音确认⑸操作员键盘上钥匙位置:工程师钥匙:可以切换至ENG、ON、OFF班长钥匙：可以切换至ON、OFFOFF钥匙功能如下: ENG ON安全级别钥匙位置可操作范围操作员方式OFF 根据仪表级别决定监视、操作范围班长方式ON 根据仪表级别决定监视、操作范围工程师方式ENG 根据仪表级别决定监视、操作范围几点说明：1、系统操作员键盘上的诸多功能键与操作显示屏幕上的相同操作块如：NAME、ITEM、、、、、、、、、、、、、、、、、、等具有相同的功能2、键盘上的输入回车键与数据输入键具有相同的功能3、本手册未介绍的内容一般不使用或操作员没有权限使用操作画面说明：操作画面主要包括有：总貌、流程图、控制分组、细目、趋势及过程报警等画面。
下图为基本功能的组合：（图D）（图C）（图B）（图A）画面通用操作图标说明：本说明的操作图标适用与本系统的任何操作画面，包括屏幕上方任何画面都显示的14个操作图标，一个时间显示区，一个最新过程报警信息显示区操作画面各图标注释上排（自左往右）：1、调用过程报警2、调用系统报警3、调用操作指导信息4、安全级别设置5、操作窗口菜单6、关联画面调整菜单7、调用予设置窗口：通过预先设置，可以迅速调用某些功能或画面8、工具框按钮：与键盘快捷键通用9、领航按钮：可以通过浏览方式选择图形、控制分组或其他信息10、输入对话框：可以输入位号、图形、趋势、控制分组及其他内容以直接实现某些功能。
CS3000操作手册
CENTUM-CS3000生产控制系统《操作手册》陕西自威能动化工程公司1. 操作和监视功能启动.在设备的操作和监视之前，需要启动DCS的操作和监视功能，本章说明了操作和监视功能的启动步骤．启动操作和监视功能当在HIS通用的对话栏选择[Startup] 时, 操作和监视功能按如下的启动：1. 合上电源启动计算机的2. 输入用户名和密码. 进行登录3. 操作和监视功能将运转．TIP当在HIS 通用对话栏选择[Auto Logon] 时, 计算机上电时运行Windows，启动操作和监视功能．2.流程图窗口调用本章将说明如何调用设备基本操作和监视功能的流程图窗口．流程图窗口可以直接使用窗口的层次结构进行调用．⏹ 流程图窗口的属性流程图窗口依据它们的属性归类为三种类型.•流程图属性的流程图窗口通过流程图按钮调用目标进行操作．•总貌属性的流程图窗口通过总貌按钮以及流程图按钮调用目标进行操作．•控制属性的流程图窗口通过控制按钮调用目标进行操作．2.1 直接调用流程图窗口流程图窗口可以在系统信息窗口处通过按流程图按钮直接调用, 在导航窗口选择相应的流程图窗口, 或者在工位调用栏输入相应的流程图窗口名．⏹ 从系统信息窗口处调用流程图窗口可以从系统信息窗口通过窗口调用菜单或工具面板进行调用● 从窗口调用菜单进行调用1. 在系统信息窗口选择窗口调用菜单按钮．2. 窗口调用菜单将显示出来．3. 在窗口调用菜单选择流程图按钮.4. 将打开一个流程图属性的流程图窗口．图：在流程图调用菜单中的流程图按钮● 从工具面板调用1. 在系统信息窗口选择工具面板按钮.2. 工具面板将显示出来.3. 在工具面板选择流程图按钮.4.一个流程图属性的流程图窗口将会显示出来．图在工具面板中流程图按钮从导航窗口调用1.在系统信息窗口调导航按钮图调导航窗口2. 将显示导航窗口.3. 在导航窗口直接双击相应的流程图窗口.图从导航窗口调用4. 在以上示例中,一个总貌属性的PLANTOVERVIEW流程图窗口将被打开.⏹ 从工位输入对话栏调用在系统信息窗口选择工位输入按钮图调工位输入对话栏2. 工位输入对话栏显示出来.3. 在工位对话栏直接输入相关流程图窗口的名称.图窗口名称输入实例4. 在以上的示例中, 一个名为GRAPHIC1 的窗口将被打开.2.2 使用窗口层次结构调用流程图窗口当使用窗口层次结构时，流程图窗口可以作为用户定义的窗口，上位窗口或者层次窗口进行调用．⏹ 调用一个用户定义的窗口本节解释了如何使用窗口的示例调用用户定义窗口．图窗口层次１示例1.选择流程图属性的流程图窗口2并激活它．2.流程图窗口调用菜单或工具面板选择流程图按钮.图调用用户定义窗口示例3.流程图属性的流程图窗口3 (该流程图属性的流程图窗口已在激活的流程图层次结构下)，将被打开.调用上位窗口当已激活的窗口在层次结构上存在上位的窗口时，可以从当前激活的窗口调用上位窗口．本节解释了如何使用如下的窗口层次结构调用上位窗口的示例．图窗口层次结构２的示例1. 选择控制属性的流程图窗口４并激活它．2. 在系统信息窗口选择操作菜单按钮．3. 操作菜单将显示出来.4. 在操作菜单选择上位按钮．图调用上位窗口示例5.趋势窗口2 将被打开调层次窗口如果窗口同时显示一个层次窗口，则在系统信息窗口，选择左右按钮可以调用层次窗口．本节解释了如何使用如下所示窗口层次结构调用层次窗口的示例．:图窗口层次结构３示例1.选择流程图属性的流程图窗口并激活它．2.在系统信息窗口选择操作菜单按钮．3. 操作菜单将显示.4. 在操作菜单选择左边按钮．5. 流程图属性的流程图窗口３将被打开．6. 再次选择左边按钮．7. 流程图属性的流程图窗口2将被打开．图调层次窗口的示例3. 操作和监视功能有帮助的特征操作和监视功能提供许多有帮助的功能特征, 因为这些功能可以与通用的窗口应用程序同时运行．基于这些特征, 本章解释了如何使用如下的功能：•在监视设备运行的同时调通用窗口应用程序．•在使用通用窗口应用程序的同时调操作和监视窗口•以相同的格式一直显示多窗口．3.1在监视装置运行的同时调通用窗口应用程序在操作／监视装置的同时，可以调用通用的窗口应用程序，通过选择窗口应用程序或者直接运行该程序．选择通用窗口应用程序1. 当操作监视窗口激活时，选择一个通用的窗口应用程序．2. 该选择的通用应用程序窗口将被激活，并且显示在画面的最上部．图选择通用窗口应用程序的示例⏹ 运行通用的窗口应用程序1. 当操作和监视窗口激活时, 运行通用的窗口应用程序．2. 一个通用的窗口应用程序将被打开．3.2 返回流程图窗口使用循环操作功能，当采用通用窗口应用程序时，可以将当前的流程图窗口显示在画面的最上部. 循环操作通过一触操作可以将一组操作和监视窗口显示在画面的最上部或最下部.⏹ 循环操作1.当使用通用窗口应用程序时，在系统信息窗口选择循环按钮图循环按钮在系统信息窗口2.在后面显示的流程图窗口将移到前面.图循环操作3.3 以相同的格式显示多窗口-----------动态窗口设定一组操作和监视窗口可以在一次调用或者存储. 这个功能就叫作动态窗口设定功能，通过使用动态窗口设定功能，在以后的动态窗口方式显示和存储操作和监视窗口的位置和状态．⏹ 存储窗口1.在系统信息窗口选择工具栏按钮.图调用工具栏２．工具栏面板将显示出来.３．在工具栏面板调存储窗口设定按钮.图在工具面板栏存储窗口组4. 此时窗口的位置和状态将被存储．选择存储窗口组按钮时，该操作存储所有将要显示操作和监视的窗口．⏹ 调用已存储的窗口1.操作当操作画面在窗口方式时按存储窗口组按钮，当选择对应的按钮时，操作和监视窗口将被激活.当操作画面在全屏方式时按存储窗口组按钮, 当选择对应的按钮时，窗口以主窗口的形式进行显示．参照调用操作和监视窗口的步骤，请参照第二章的流程图窗口中的流程图窗口调用．2.作为动态设定的窗口，将一次全部被打开．4. 仪表面板的操作仪表面板块的功能是显示功能块和数据. 除了显示状态和数据，仪表面板也用于数据输入和状态的改变，本章解释了如何操作这些仪表面板块．4.1 数据输入数据可以通过数据输入对话栏面板或通过增／减操作对话栏. 本节解释了如何使用这些方法输入和改变这些数据．也解释了如何输入数据项．⏹ 从数据输入对话栏面板操作1. 在仪表面板块调数据输入对话栏按钮．图调数据输入对话栏面板3.数据输入对话栏面板将显示出来．图数据输入对话栏显示示例4. 在数据输入区输入数据，并按回车键．5. 如果设定超出高低限，则再确认窗口将会显示出来．6.确认数据值.改变数据项1.在数据输入对话栏，选择按钮图调数据项改变对话栏2. 数据项改变对话栏将显示出来．图数据项改变对话栏显示示例3. 在数据项改变对话栏，选择新的数据项并按［OK］按钮．图选择数据项4.在数据输入对话栏数据项名称将改变.图改变数据项名称在以上的示例中, 显示的内容将从[MV] 变为[PH], 此时将可能改变PH的值．从增／减操作对话栏进行操作1. 使用鼠标在仪表面板上选择设定值或操作输出值的操作指针．操作输出值在MAN方式下可以改变，同时设定值在自动方式下可以改变．图调INC/DEC 操作对话栏2. INC/DEC 操作对话栏将显示出来.图INC/DEC操作对话栏显示示例3. 选择INC／DEC按钮改变数据值.4. 如果设定数据超出高低限，则再确认窗口将显示出来．5.确认数据值.警告•如果选择的指针没有发生变化，则INC/DEC操作对话栏将不显示．•当测试功能运行时，登录TESTUSER时再确认窗口不弹出．4.2 改变块的工作方式功能块的操作状态叫做块的工作方式. 本节解释了如何改变块的工作方式.从块的方式改变操作对话栏进行操作1. 选择块工作方式显示区(在该显示区块的工作方式如显示: AUT和MAN状态).图调仪表块工作方式变化操作对话栏2. 仪表块工作方式变化操作对话栏将显示出来.图仪表块工作方式变化操作对话栏显示示例3. 在仪表块工作方式变化操作对话栏，选择工作方式按钮进行变化.对于SEMI工作方式，选择CAS按钮变化为SEMI．4. 选择任何的按钮都将会有一个要求确认的窗口显示出来．5.执行确认操作．5 当信息产生时操作过程中产生的信息包括系统定义的信息以及用户定义的信息，这两种信息都是用来提示操作员系统状态已经发生了变化，过程操作状态和事件信息的产生是以过程信息形式表示的．本节解释了如何去确认和寻找在过去时段所产生的信息．5.1 确认所产生信息的类型和内容与操作和监视功能相关联时，可以产生不同种类型的信息．当信息产生时，在系统信息窗口和导航窗口，其相应的信息按钮进行闪烁，以提示操作员：信息产生了．本节解释了如何去确认所产生信息的类型及内容．从系统信息窗口进行确认当一个过程报警信息，报警器信息，系统报警信息或操作员指导信息产生，则在系统信息窗口相应的按钮将闪烁并产生信息报警声音．图系统信息窗口中的按钮1. 当听到一个信息声音时，在系统信息窗口检查闪烁按钮，以确认信息产生的类型．2. 选择信息显示区或者在系统信息窗口闪烁的按钮．3.相应的信息窗口将会显示出来．4.一次确认所有的信息时，选择确认按钮．单独确认信息时，先选择要确认的信息，然后再选择确认按钮．图确认操作员指导信息时的示例5. 当对一组信息进行确认时，所有未被确认的信息都将被确认，单独确认时，只有选择了的信息才被确认．•交互式信息确认．一个交互式操作员指导信息只能单独确认．在操作员指导窗口，选择所要进行确认的操作员指导信息，然后选择确认按钮，操作指导单独确认窗口，将显示所选择的交互式信息．图交互式信息确认的示例警告在操作员指导信息或系统报警产生的情况下，选择删除按钮，并确认后，将删除相关的信息．从导航窗口进行确认当过程报警信息, 系统报警信息或者操作员指导信息产生时，信息声音以及在导航窗口的相关的符号，将要闪烁．?: 当过程报警或报警器信息产生时颜色变化．: 当操作员指导信息产生时颜色变化．: 当系统报警信息产生时颜色变化．图在导航窗口的信息符号1.当听到信息声音时，在导航窗口通过检查符号的颜色以确认产生信息的类型．2. 在系统信息窗口选择导航按钮．图调导航窗口3. 显示导航窗口.4. 在导航窗口双击颜色改变了的信息符号．5. 相应的信息窗口将显示出来．6. 在信息窗口确认信息的内容．当确认信息时，使用与系统信息窗口相类似的步骤进行确认．警告当正在进行窗口转换的同时信息产生时，显示操作指导窗口和其它窗口，工位标记或信息符号将闪烁，以提示操作员产生了信息．•当过程报警或报警器信息产生时，相应的工位标记(过程报警窗口，仪表面板窗口，调整窗口，SFC窗等)将闪烁．• 当系统报警信息或操作指导信息产生时，则相应的信息符号（系统报警窗口或操作员指导窗口）将闪烁．5.2滤波查找信息一个在过去产生的信息可以进行再显示确认. 这可以用滤波对话栏或功能块来搜寻已经发生的信息．⏹ 使用滤波对话栏搜寻信息使用滤波对话栏去寻找在以前产生的过程报警信息，报警器信息，操作指导信息或系统报警信息．在下例解释了如何去寻找一个过程报警信息：1.在过程报警窗口选择滤波按钮.图调滤波对话栏2.滤波对话栏将显示出来.图过程报警滤波对话栏显示示例3. 在滤波对话栏指定要搜寻报警的类型和范围，然后按[OK]按钮．4. 在过程报警窗口将显示所搜寻到的过程报警．使用功能块搜寻信息与功能块相关的信息可以从功能块进行调用．以下解释了从趋势窗口如何调用过程报警信息．1.在趋势窗口选择趋势笔．图选择功能块2. 在系统信息窗口，在窗口调用菜单选择过程报警按钮, 或者在工具栏选择过程报警按钮.图选择过程报警按钮3. 过程报警窗口将打开,在趋势窗口中选择笔的(FIC001)相关的过程报警信息将在此显示.图显示过程报警窗口的实例6. 读过程数据趋势使用趋势记录功能读过去数据的趋势.使用该趋势记录功能,从装置上采集的数据可以进行存储,而且存储的数据可以进行显示.6.1 在趋势窗口确认数据在趋势窗口显示采集的数据.在趋势窗口,数据可以它所采集的形式进行显示,或者再显示以前采集的数据.在趋势窗口显示采集数据1. 调趋势窗口.请参照调趋势窗口的步骤,请参照第二章的流程图调用.2.趋势窗口以图形或当前数据值的形式显示所采集的数据.图趋势窗口显示实例6.2 改变已分配好的趋势笔在趋势窗口中已分配好的趋势笔，可以再重新分配．趋势分配可以通过操作趋势笔分配对话栏或者通过选择已存储的趋势文件.本节解释了对已分配好的趋势笔如何进行改变．从趋势笔的分配对话栏进行操作1.在趋势窗口的工具栏选择如下的按钮选择.2.将显示笔的分配对话栏.图显示笔的分配对话栏(笔分配)3. 在笔的分配对话栏设定采集的数据和高／低限. 如果没有指定高／限, 则在趋势图中将采用趋势笔分配定义组态中的值．4. 在趋势窗口显示所要显示的数据，在[Display]下隔开相应的检查栏．通过文件选择改变笔的分配1.在趋势窗口在工具栏选择如下的按钮.2.将显示对话窗口，选择已存储过的趋势文件．图显示打开的对话栏实例3. 选择目标文件4. 选择[Open] 按钮5. 所选择的数据存储文件将在当前的窗口进行显示．警告改变窗口笔的分配后，再次调用窗口时，先前的窗口分配将会被覆盖．6.3 改变/显示趋势参照模型在趋势窗口, 趋势参照模型作为趋势流程图显示时的一个样图. 本节解释了如何去产生和显示趋势参照模型.产生趋势参照模型1.I在趋势窗口,在工具栏选择如下的按钮.2.一个用于趋势数据存储的对话窗口将显示.图作为一个Save As 的对话显示实例3. 指定要存储的趋势数据文件,以及文件的存储位置.4. 选择[Save] 按钮.5.将显示注释输入对话栏.图输入注释对话栏实例在趋势窗口改变显示笔的注释,输入新的注释.6.选择[OK] 按钮显示一个趋势参照模型1.在趋势窗口,在工具栏选择如下的按钮.I2.将显示笔的分配窗口.图显示笔的分配对话栏(参考模型)3.在笔分配对话栏选择[Specify File] 按钮.4.将显示一个对话栏; 选择一个趋势参照要存储的文件.图显示一个打开的对话栏5. 选择一个包含参照模型的文件进行显示,然后选择[Open]按钮.6. 在笔分配对话栏, 选择笔号左边的检查按钮,这使得所选择的趋势参照模型与其笔的检查标记相符.7. 从公共按钮栏, 选择作为趋势参照模型的数据进行显示.8. 选择[OK] 按钮.9. 在趋势窗口的工具栏,选择如下的按钮.在趋势窗口将显示趋势参照模型.再次选择这个按钮,将释放趋势参照模型,并返回到先前的采集数据显示状态.7. 输出屏幕印象文件使用屏幕打印功能输出屏幕印象文件. 除屏幕印象文件当前显示之外,使用屏幕打印功能,可以将屏幕印象文件进行多次输出.7.1 输出当前显示窗口的屏幕印象文件输出当前显示窗口的屏幕印象文件时,印象文件的一部分或全部都可以输出.另外,屏幕印象文件也可以向送到打印机一样,存储到文件中.I.仅仅输出印象文件窗口的一部分如下解释了如何在当前显示的所有的窗口中输出一个特定的窗口到打印机.1.显示当前的一个窗口时,在工具栏按如下的按钮.2. 按钮选择到的窗口的印象文件,将输出到打印机.在以下显示的实例中,在流程图窗口按对应的按钮,则仅输出流程图窗口印象文件,而其它的窗口不输出.图打印机输出1实例⏹ 输出屏幕上的所有印象文件1. 在系统信息窗口选择如下的按钮.2. 所有在屏幕上显示的印象文件输出到打印机.在如下显示的实例中,所有印象文件包括通用的应用窗口印象文件,都将输出到打印机.图打印机输出2实例⏹ 输出屏幕映象到文件中1.在系统维护,HIS设置窗口,选择打印机.HIS设定窗口显示实例请参照1．HIS设定窗口的调用步骤,请参照第二章的,流程图窗口调用.2. 切换选择栏转入[Output File]打印机表格栏.3. 在按钮栏选择输出屏幕印象文件到打印机。
CS3000讲义(专业整理文档)
第一节、CS3000简单操作一、通过操作员作员键盘操作：如图所示操作员键盘，主要功能键的定义和各画面之间的切换见下图：操作员键盘上各按钮功能基本上与工具条上相应按钮功能相同，这里不做说明，详细见工具条说明。
二、通过工具条操作在CS3000操作员环境下，可以看到如下工具条通过这些按钮，可以完成所有的实时监控操作。
各按钮功能说明如下此按钮用来调用过程报警画面。
闪烁红色：有报警，未确认；固定红色：有报警，已确认；此按钮用来调用系统报警画面。
闪烁红色：有报警，未确认；固定红色：有报警，已确认；此按钮用来调用操作指南。
操作指南信息必须事先组态。
此按钮用来调用监视信息。
监视信息必须事先组态。
此按钮用来调用如下用户登录窗口从此窗口可以用户登录、修改口令以及退出系统。
此按钮用来调用如图所示窗口切换操作菜单。
此按钮用来如图所示的操作切换菜单。
此按钮用来调用如图所示的操作工具条。
此按钮用来调用导航窗口。
此按钮用来调用NAME输入对话框。
在对话框中输入窗口名或位号名即可调用想要调用的窗口。
此按钮用来切换前后窗口的位置。
此按钮用来关闭除系统信息窗口以外的所有窗口。
消音按钮考屏三、面板的调用及面板说明：在任何画面下，按工具条上的NAME键，键入位号，ENTER即可调出面板。
面板上各部分说明见下图四、详细画面1、进入详细画面1）调出面板；2）按窗口切换菜单上的TUNING 菜单项即可。
2、详细画面工具条说明在详细画面中可以看到如下工具条：工具条各按钮说明如下此按钮把详细画面输出到一个影象文件；报警确认；当按下此按钮时，即使关闭了详细画面，实时趋势也继续采集，供下次调用此窗口时显示；按下此按钮，暂停显示实时趋势，再按一下恢复；按时间轴方向增大和减少显示范围；按数据轴方向增大和减少显示范围；按下此按钮，报警挂起，再按一次恢复。
按下此按钮，改变数据状态到校验状态，输入失效，此时可以认为设置PV值。
再按一次恢复。
3、详细画面各参数说明图中带“=”的参数可以在详细画面中设置；带“：”的参数不能在详细画面中设置；PMV值只有当PSW为3时才起作用，PSW可以在面板上设置；当PSW为3时，调节器MAN，输出为PMV值；当PSW为2时，调节器MAN，输出为MSH值；当PSW为1时，调节器MAN，输出为MSL值。
横河DCSCS3000中文资料
横河DCS3000中文资料CENTUM CS3000/CS1000中文资料主要对CS3000、CS1000的硬件（包括各卡件的目录如下：第一章：CS1000/CS3000系统硬件介绍1.1：CS1000/CS3000系统构成及其设备1.1.1：CS3000系统构成规格1.1.2：CS1000系统构成规格1.2：系统硬件介绍 1.2.1：人机界面站（HIS）的种类及其硬件要求1.2.1.1：集成类人机界面站1.2.1.2：通用PC类人机界面站1.2.1.3：操作员键盘1.2.2：通用PC机做工程师站1.2.2.1：通用PC机作为工程师站的硬件要求1.2.2.2：网卡“VF701”的作用极其相应设置1.2.3：现场控制站（FCS）的种类极其硬件规格1.2.3.1：CS3000系统FIO总线型现场控制站（KFCS2/KFCS）1.2.3.2：RIO总线型现场控制站（LFCS2/LFCS）1.2.3.3：FIO总线型紧凑型现场控制站（FFCS）1.2.3.4：RIO总线型紧凑型现场控制单元（SFCS/PFCS）1.2.4：CS3000/CS1000的网络介绍1.2.4.1：V—net/VL—net1.2.4.2：Ethernet1.3：I/O模块简介 1.3.1：LFCS2/LFCS/SFCS/PFCS卡件简介1.3.1.1：I/O模块与插件箱的选择1.3.1.2：I/O模块详细列表1.3.1.3：I/O模块与输入/输出信号电缆的连接说明1.3.2：KFCS2/KFCS/FFCS卡件简介1.3.2.1：I/O模块接线方式的选择1.3.2.2：I/O模块详细列表1.3.2.3：I/O模块与输入/输出信号电缆的连接说明第二章：系统软件构成及安装2.1：系统软件构成2.1.1：装载媒体2.1.2：常用软件包2.2：软件安装环境2.2.1：系统软件运行的硬件环境2.2.2：系统软件运行的软件环境2.3：软件安装 2.3.1：Windows相关设置项目2.3.2：虚拟内存指定2.3.3：网络设置2.3.4：系统软件安装2.3.5：安装电子文档阅读器第三章：项目制作流程3.1：工程作业流程介绍3.1.1：作业过程概述3.1.2：项目制作的具体步骤3.1.3：项目制作流程图3.2：项目实例的提出与分析3.2.1：工程实例3.2.2：方案一：应用CS1000系统3.2.2.1：系统配置图3.2.2.2：机柜布置图3.2.3：方案二：应用CS3000系统（RIO型）3.2.3.1：系统配置图3.2.3.2：机柜布置图3.2.4：方案二：应用CS3000系统（FIO型）3.2.4.1：系统配置图3.2.4.2：机柜布置图第四章：项目整体构造4.1：项目的建立 4.1.1：进入CS1000/CS3000系统组态界面4.1.2：项目的建立4.1.2.1：生成TESTPJT项目4.1.2.2：生成全部的控制站和操作站4.2.1：控制站数据库的选择4.2.1.1：CS1000系统标准控制站（PFCD）数据库类型4.2.1.2：CS3000（RIO型）标准型控制站数据库类型4.2.1.3：CS3000（FIO型）标准型控制站数据库类型第五章：项目公共部分定义5.1：Seclltity——用户安全级别的定义5.1.1：Security的相关介绍5.1.1.1：用户名称5.1.1.2：用户组的定义5.1.2：安全策略总结5.2：Operation Mark——操作标签的定义5.2.1：Operation Mark的定义5.2.1.1：Tag Label——工位标签5.2.1.2：color——颜色5.2.1.3：Tag Level——工位权限5.2.1.4：Install or Remove——挂牌货摘牌5.2.1.5：操作标签的操作第六章：FCS卡件组态6.1：CS1000系统的卡件定义6.1.1：模拟量单点卡件的定义6.1.2：模拟量多点卡件的定义6.1.3：数字量卡件的定义6.1.4：卡件地址的命名规则6.2：CS3000系统（RIO）卡件定义6.2.1：节点的建立（NODE）6.2.1.1：模拟量单点卡件的建立6.2.1.2：模拟量多点卡件的建立6.2.1.3：数量卡件的建立6.2.2：卡件地址的命名规则6.3：CS3000系统（FIO）卡件的定义6.3.1：节点（NODE）的定义6.3.1.1：本地NODE的建立6.3.1.2：远程NODE的建立6.3.2：卡件的定义6.3.2.1：数字量卡件的定义6.3.2.2：模拟量卡件的定义6.3.3：卡件地址的定义第七章：FCS反馈部分组态7.1：仪表公共内容介绍7.1.1：输入过程的处理7.1.1.1：NO Conversion——不进行转换7.1.1.2：Analog Input square Root Extraction——开平房根7.1.1.3：Pulse train input conversion——脉冲输入转换7.1.1.4：通讯输入转换7.1.2：输出信号处理过程7.1.2.1：No conversion ouput——不进行转换输出7.1.2.2：Pulse width ouput conversion——脉宽输出转换7.1.2.3：Communication ouput conversion——通讯输出转换7.1.3：报警过程7.1.4：仪表的模式7.1.5：仪表的安全级别7.1.6：I/O的连接方式7.1.6.1：I/O连接的目标段和方法7.1.7：仪表的工位标记7.2：输入指示仪表7.2.1：PVI仪表的介绍7.2.2：仪表的建立7.3：常规调节仪表的介绍7.3.1：单回路的PID仪表的建立7.3.1.1：工艺应用实例7.3.1.2：PID的建立7.3.2：串级回路的创建7.3.2.1：工艺应用实例7.3.2.2：串级回路的创建7.4：手操器的介绍7.4.1：MLD的介绍7.4.1.1：MLD仪表的建立7.4.2：MLD—SW仪表介绍7.4.2.1：MLD—SW仪表应用介绍7.4.2.2：MLD—SW仪表的建立7.5：信号设定模块7.5.1：比值设定仪表RATIO的介绍7.5.2：RATIO应用举例7.5.2.1：工艺应用实例7.5.2.2：RATIO仪表的建立7.6：信号选择模块7.6.1：SS_H仪表的应用7.6.1.1：工艺应用实例7.7：信号分配仪表7.7.1：FOUT功能块介绍7.7.2：FOUT功能块应用7.7.2.1：工艺应用实例7.7.2.2：FOUT仪表的建立7.7.3：SPLIT功能块的介绍7.7.4：SPLIT的应用7.7.4.1：工艺应用实例7.7.4.2：SPLIT功能块的建立7.8：辅助仪表介绍7.8.1：SW-33功能块的介绍7.8.2：SW-33功能快的应用7.8.2.1：工艺应用介绍7.8.2.2：SW-33的建立第八章：CS3000/CS1000顺序控制功能8.1：CS3000/CS1000控制站（FCS）实现顺序控制的方法8.1.1：顺序控制的概念8.1.2：CS3000/CS1000控制站实现顺序控制的功能块8.2：顺控表块8.2.1：顺控表块的概念8.2.2：顺控表快的构成8.2.2.1：顺控表块的概括说明8.2.2.2：顺控表构成元素说明8.2.3：顺控表的处理时序8.2.4：顺控表块处理流程8.2.5：顺控表的执行方式8.2.5.1：规则栏方式8.2.5.2：步号方式8.2.6：顺控表的生成8.2.7：顺控表块条件信号的描述语法8.2.7.1：参照开关仪表块8.2.7.2：参照计时器块8.2.7.3：参照软件计数器块8.2.7.4：参照脉冲串输入技术快8.2.7.5：参照关系表达式块8.2.7.6：参照反馈控制表块8.2.7.7：参照运算表块8.2.7.8：参照过程I/O8.2.7.9：参照全域开关8.2.7.10：参照公用开关8.2.7.11：参照报警器信息8.2.7.12：参照顺控表块8.2.7.13：参照罗技图块8.2.8：顺控表块操作信号的描述语法8.2.8.1：操作软件技术快8.2.8.2：操作开关仪表块8.2.8.3：操作计时器块8.2.8.4：操作脉冲串输入计数器块 8.2.8.5：操作运算表块8.2.8.6：操作反馈控制仪表块8.2.8.7：操作过程I/O8.2.8.8：操作全域开关8.2.8.9：操作公用开关8.2.8.10：操作报警器信息8.2.8.11：操作顺控输出信息8.2.8.12：操作顺控表块8.2.8.13：操作逻辑图块8.2.9：完成两个顺序控制例子8.2.9.1：规则栏方式例8.2.9.2：步号方式例8.3：逻辑图块8.3.1：逻辑图的概念8.3.2：逻辑图的构成8.3.3：逻辑图块处理时序8.3.4：逻辑图块的处理流程8.3.5：逻辑图块的逻辑操作元素8.3.6：逻辑块的生成8.3.7：逻辑块的生成8.3.8：顺控表块操作信号的描述语法8.3.9：逻辑图例8.4：开关仪表块8.5：计时器块8.6：软计数器块8.7：关系表达式第九章：HIS组态9.1：HIS组态概述9.2：HIS中构成的相关介绍9.2.1：功能键介绍9.2.1.1：功能键概述9.2.1.2：功能键定义9.2.2：顺控请求信息介绍9.2.2.1：顺控请求信息概述9.2.2.2：顺控请求信息定义9.2.3：HIS常数的介绍第十章：报表功能10.1：报表的软件环境10.2：报表的流程10.3：报表的制作流程10.3.1：统计数据、趋势数据的定义10.3.1.1：统计过程介绍10.3.1.2：统计过程中数据的获取10.3.1.3：统计数据的定义10.3.2：报表的定义10.3.2.1：报表文件的进入方法10.3.2.2：报表类型的分类10.3.2.3：报表文件的数据采集10.3.2.4：报表文件的格式定义10.3.2.5：报表文件的题目时间和日期的定义10.3.2.6：报表历史管理文件的数量、类型定义10.3.2.7：报表文件的存储10.3.2.8：报表文件的关闭10.3.3：报表下载10.3.4：报表的打印10.3.4.1：报表的打印命令介绍10.3.4.2：报表的打印命令举例10.3.5：报表文件的历史管理第十一章：虚拟测试功能11.1：测试功能的类型11.2：测试的操作环境11.2.1：硬件环境11.2.2：软件环境11.2.2.1：CS1000系统测试的软件环境11.2.2.2：CS3000系统（带有简洁型控制站SFCS）测试的软件环境 11.2.2.3：CS3000系统（带有RIO控制站LFCS）测试的软件环境11.2.2.4：CS3000系统（带有FIO控制站LFCS）测试的软件环境11.3：测试功能的进程11.4：测试功能与实际操作的不同方式第十二章：HIS的操作和维护12.1：系统信息条的介绍12.1.1：过程报警窗口12.1.2：系统报警信息窗口12.1.3：操作指导信息窗口12.1.4：信息监视窗口12.1.5：用户进入窗口12.1.6：窗口切换菜单12.1.7：操作菜单12.1.8：预设菜单12.1.9：工具栏12.1.10：导航窗口12.1.11：名字进入窗口12.1.12：循环切换按钮12.1.13：清屏按钮12.1.14：消音按钮12.1.15：硬拷贝按钮12.2：操作和监视的各类图形窗口界面12.2.1：仪表面板的介绍12.2.1.1：模拟量仪表面板12.2.1.2：开关仪表12.2.1.3：SW-33仪表12.2.1.4：数字量接点面板12.2.2:操作和监视的图形界面12.2.2.1：工具栏的介绍12.2.2.2：流程图操作界面的介绍12.2.2.3：分组控制12.2.2.4：总貌窗口12.2.2.5：趋势窗口12.2.2.6：调整画面12.3：系统维护12.3.1：软件备份12.3.2：HIS系统维护12.3.2.1：软件维护12.3.2.2：硬件维护12.4：项目下载12.4.1：下装前的硬件准备工作12.4.2：确认项目属性12.4.2.1：进入项目属性界面12.4.2.2：具体操作方法和界面12.4. 3：项目下装具体操作12.4.3.1：下装公共部分12.4.3.2：下装FCS部分12.4.3.3：下装HIS部分。
横河DCSCS3000中文资料
横河DCS3000中文资料CENTUM CS3000/CS1000中文资料主要对CS3000、CS1000的硬件（包括各卡件的目录如下：第一章：CS1000/CS3000系统硬件介绍1.1：CS1000/CS3000系统构成及其设备1.1.1：CS3000系统构成规格1.1.2：CS1000系统构成规格1.2：系统硬件介绍 1.2.1：人机界面站（HIS）的种类及其硬件要求1.2.1.1：集成类人机界面站1.2.1.2：通用PC类人机界面站1.2.1.3：操作员键盘1.2.2：通用PC机做工程师站1.2.2.1：通用PC机作为工程师站的硬件要求1.2.2.2：网卡“VF701”的作用极其相应设置1.2.3：现场控制站（FCS）的种类极其硬件规格1.2.3.1：CS3000系统FIO总线型现场控制站（KFCS2/KFCS）1.2.3.2：RIO总线型现场控制站（LFCS2/LFCS）1.2.3.3：FIO总线型紧凑型现场控制站（FFCS）1.2.3.4：RIO总线型紧凑型现场控制单元（SFCS/PFCS）1.2.4：CS3000/CS1000的网络介绍1.2.4.1：V—net/VL—net1.2.4.2：Ethernet1.3：I/O模块简介 1.3.1：LFCS2/LFCS/SFCS/PFCS卡件简介1.3.1.1：I/O模块与插件箱的选择1.3.1.2：I/O模块详细列表1.3.1.3：I/O模块与输入/输出信号电缆的连接说明1.3.2：KFCS2/KFCS/FFCS卡件简介1.3.2.1：I/O模块接线方式的选择1.3.2.2：I/O模块详细列表1.3.2.3：I/O模块与输入/输出信号电缆的连接说明第二章：系统软件构成及安装2.1：系统软件构成2.1.1：装载媒体2.1.2：常用软件包2.2：软件安装环境2.2.1：系统软件运行的硬件环境2.2.2：系统软件运行的软件环境2.3：软件安装 2.3.1：Windows相关设置项目2.3.2：虚拟内存指定2.3.3：网络设置2.3.4：系统软件安装2.3.5：安装电子文档阅读器第三章：项目制作流程3.1：工程作业流程介绍3.1.1：作业过程概述3.1.2：项目制作的具体步骤3.1.3：项目制作流程图3.2：项目实例的提出与分析3.2.1：工程实例3.2.2：方案一：应用CS1000系统3.2.2.1：系统配置图3.2.2.2：机柜布置图3.2.3：方案二：应用CS3000系统（RIO型）3.2.3.1：系统配置图3.2.3.2：机柜布置图3.2.4：方案二：应用CS3000系统（FIO型）3.2.4.1：系统配置图3.2.4.2：机柜布置图第四章：项目整体构造4.1：项目的建立 4.1.1：进入CS1000/CS3000系统组态界面4.1.2：项目的建立4.1.2.1：生成TESTPJT项目4.1.2.2：生成全部的控制站和操作站4.2.1：控制站数据库的选择4.2.1.1：CS1000系统标准控制站（PFCD）数据库类型4.2.1.2：CS3000（RIO型）标准型控制站数据库类型4.2.1.3：CS3000（FIO型）标准型控制站数据库类型第五章：项目公共部分定义5.1：Seclltity——用户安全级别的定义5.1.1：Security的相关介绍5.1.1.1：用户名称5.1.1.2：用户组的定义5.1.2：安全策略总结5.2：Operation Mark——操作标签的定义5.2.1：Operation Mark的定义5.2.1.1：Tag Label——工位标签5.2.1.2：color——颜色5.2.1.3：Tag Level——工位权限5.2.1.4：Install or Remove——挂牌货摘牌5.2.1.5：操作标签的操作第六章：FCS卡件组态6.1：CS1000系统的卡件定义6.1.1：模拟量单点卡件的定义6.1.2：模拟量多点卡件的定义6.1.3：数字量卡件的定义6.1.4：卡件地址的命名规则6.2：CS3000系统（RIO）卡件定义6.2.1：节点的建立（NODE）6.2.1.1：模拟量单点卡件的建立6.2.1.2：模拟量多点卡件的建立6.2.1.3：数量卡件的建立6.2.2：卡件地址的命名规则6.3：CS3000系统（FIO）卡件的定义6.3.1：节点（NODE）的定义6.3.1.1：本地NODE的建立6.3.1.2：远程NODE的建立6.3.2：卡件的定义6.3.2.1：数字量卡件的定义6.3.2.2：模拟量卡件的定义6.3.3：卡件地址的定义第七章：FCS反馈部分组态7.1：仪表公共内容介绍7.1.1：输入过程的处理7.1.1.1：NO Conversion——不进行转换7.1.1.2：Analog Input square Root Extraction——开平房根7.1.1.3：Pulse train input conversion——脉冲输入转换7.1.1.4：通讯输入转换7.1.2：输出信号处理过程7.1.2.1：No conversion ouput——不进行转换输出7.1.2.2：Pulse width ouput conversion——脉宽输出转换7.1.2.3：Communication ouput conversion——通讯输出转换7.1.3：报警过程7.1.4：仪表的模式7.1.5：仪表的安全级别7.1.6：I/O的连接方式7.1.6.1：I/O连接的目标段和方法7.1.7：仪表的工位标记7.2：输入指示仪表7.2.1：PVI仪表的介绍7.2.2：仪表的建立7.3：常规调节仪表的介绍7.3.1：单回路的PID仪表的建立7.3.1.1：工艺应用实例7.3.1.2：PID的建立7.3.2：串级回路的创建7.3.2.1：工艺应用实例7.3.2.2：串级回路的创建7.4：手操器的介绍7.4.1：MLD的介绍7.4.1.1：MLD仪表的建立7.4.2：MLD—SW仪表介绍7.4.2.1：MLD—SW仪表应用介绍7.4.2.2：MLD—SW仪表的建立7.5：信号设定模块7.5.1：比值设定仪表RATIO的介绍7.5.2：RATIO应用举例7.5.2.1：工艺应用实例7.5.2.2：RATIO仪表的建立7.6：信号选择模块7.6.1：SS_H仪表的应用7.6.1.1：工艺应用实例7.7：信号分配仪表7.7.1：FOUT功能块介绍7.7.2：FOUT功能块应用7.7.2.1：工艺应用实例7.7.2.2：FOUT仪表的建立7.7.3：SPLIT功能块的介绍7.7.4：SPLIT的应用7.7.4.1：工艺应用实例7.7.4.2：SPLIT功能块的建立7.8：辅助仪表介绍7.8.1：SW-33功能块的介绍7.8.2：SW-33功能快的应用7.8.2.1：工艺应用介绍7.8.2.2：SW-33的建立第八章：CS3000/CS1000顺序控制功能8.1：CS3000/CS1000控制站（FCS）实现顺序控制的方法8.1.1：顺序控制的概念8.1.2：CS3000/CS1000控制站实现顺序控制的功能块8.2：顺控表块8.2.1：顺控表块的概念8.2.2：顺控表快的构成8.2.2.1：顺控表块的概括说明8.2.2.2：顺控表构成元素说明8.2.3：顺控表的处理时序8.2.4：顺控表块处理流程8.2.5：顺控表的执行方式8.2.5.1：规则栏方式8.2.5.2：步号方式8.2.6：顺控表的生成8.2.7：顺控表块条件信号的描述语法8.2.7.1：参照开关仪表块8.2.7.2：参照计时器块8.2.7.3：参照软件计数器块8.2.7.4：参照脉冲串输入技术快8.2.7.5：参照关系表达式块8.2.7.6：参照反馈控制表块8.2.7.7：参照运算表块8.2.7.8：参照过程I/O8.2.7.9：参照全域开关8.2.7.10：参照公用开关8.2.7.11：参照报警器信息8.2.7.12：参照顺控表块8.2.7.13：参照罗技图块8.2.8：顺控表块操作信号的描述语法8.2.8.1：操作软件技术快8.2.8.2：操作开关仪表块8.2.8.3：操作计时器块8.2.8.4：操作脉冲串输入计数器块 8.2.8.5：操作运算表块8.2.8.6：操作反馈控制仪表块8.2.8.7：操作过程I/O8.2.8.8：操作全域开关8.2.8.9：操作公用开关8.2.8.10：操作报警器信息8.2.8.11：操作顺控输出信息8.2.8.12：操作顺控表块8.2.8.13：操作逻辑图块8.2.9：完成两个顺序控制例子8.2.9.1：规则栏方式例8.2.9.2：步号方式例8.3：逻辑图块8.3.1：逻辑图的概念8.3.2：逻辑图的构成8.3.3：逻辑图块处理时序8.3.4：逻辑图块的处理流程8.3.5：逻辑图块的逻辑操作元素8.3.6：逻辑块的生成8.3.7：逻辑块的生成8.3.8：顺控表块操作信号的描述语法8.3.9：逻辑图例8.4：开关仪表块8.5：计时器块8.6：软计数器块8.7：关系表达式第九章：HIS组态9.1：HIS组态概述9.2：HIS中构成的相关介绍9.2.1：功能键介绍9.2.1.1：功能键概述9.2.1.2：功能键定义9.2.2：顺控请求信息介绍9.2.2.1：顺控请求信息概述9.2.2.2：顺控请求信息定义9.2.3：HIS常数的介绍第十章：报表功能10.1：报表的软件环境10.2：报表的流程10.3：报表的制作流程10.3.1：统计数据、趋势数据的定义10.3.1.1：统计过程介绍10.3.1.2：统计过程中数据的获取10.3.1.3：统计数据的定义10.3.2：报表的定义10.3.2.1：报表文件的进入方法10.3.2.2：报表类型的分类10.3.2.3：报表文件的数据采集10.3.2.4：报表文件的格式定义10.3.2.5：报表文件的题目时间和日期的定义10.3.2.6：报表历史管理文件的数量、类型定义10.3.2.7：报表文件的存储10.3.2.8：报表文件的关闭10.3.3：报表下载10.3.4：报表的打印10.3.4.1：报表的打印命令介绍10.3.4.2：报表的打印命令举例10.3.5：报表文件的历史管理第十一章：虚拟测试功能11.1：测试功能的类型11.2：测试的操作环境11.2.1：硬件环境11.2.2：软件环境11.2.2.1：CS1000系统测试的软件环境11.2.2.2：CS3000系统（带有简洁型控制站SFCS）测试的软件环境 11.2.2.3：CS3000系统（带有RIO控制站LFCS）测试的软件环境11.2.2.4：CS3000系统（带有FIO控制站LFCS）测试的软件环境11.3：测试功能的进程11.4：测试功能与实际操作的不同方式第十二章：HIS的操作和维护12.1：系统信息条的介绍12.1.1：过程报警窗口12.1.2：系统报警信息窗口12.1.3：操作指导信息窗口12.1.4：信息监视窗口12.1.5：用户进入窗口12.1.6：窗口切换菜单12.1.7：操作菜单12.1.8：预设菜单12.1.9：工具栏12.1.10：导航窗口12.1.11：名字进入窗口12.1.12：循环切换按钮12.1.13：清屏按钮12.1.14：消音按钮12.1.15：硬拷贝按钮12.2：操作和监视的各类图形窗口界面12.2.1：仪表面板的介绍12.2.1.1：模拟量仪表面板12.2.1.2：开关仪表12.2.1.3：SW-33仪表12.2.1.4：数字量接点面板12.2.2:操作和监视的图形界面12.2.2.1：工具栏的介绍12.2.2.2：流程图操作界面的介绍12.2.2.3：分组控制12.2.2.4：总貌窗口12.2.2.5：趋势窗口12.2.2.6：调整画面12.3：系统维护12.3.1：软件备份12.3.2：HIS系统维护12.3.2.1：软件维护12.3.2.2：硬件维护12.4：项目下载12.4.1：下装前的硬件准备工作12.4.2：确认项目属性12.4.2.1：进入项目属性界面12.4.2.2：具体操作方法和界面12.4. 3：项目下装具体操作12.4.3.1：下装公共部分12.4.3.2：下装FCS部分12.4.3.3：下装HIS部分。
CS3000操作中文手册
CS3000——DCS计算机操作CS3000系统简介 (2)概述 (2)特点 (2)操作说明…………………………………………3—29名词解释 (3)操作平台全貌 (4)操作员键盘全貌 (5)操作界面全貌 (6)操作手册………………………………………………7—31调用画面………………………………………………8—13有用画面……………………………………………..14—16仪表面板操作………………………………………..17—21报警处理……………………………………………..22—28历史趋势图的读取…………………………………..29—31仪表车间2001/12/17一、CS3000系统简介1．概述日本横河公司的CENTUM CS3000 DCS系统。
装置内所有仪表及安全监测信号全部进入DCS系统。
CS3000操作平台类似于Windows操作平台，它包括系统控制站和若干人机界面站，以鼠标及键盘操作为主。
2．特点2.1 监控点可以由多个HIS（Human Interface Station）同时操作，每个HIS也可以同时操作多个监控点（可以是不同岗位的多个监控点）。
2.2 CS3000系统的处理能力非常强大，它可以处理100,000tags(工位号)、2,500幅画面（包括各种监控画面），每幅画面上可显示多达400个数据。
2.3 人机界面比较好。
选用Windows NT作为操作系统，采用X—Windows（多画面）技术，类似一般的PC机。
可根据工艺的要求，实现各种友好的控制监测画面。
比如它可以用棒图动态显示液/界位的变化；采用颜色、闪烁、声音等手段提醒操作人员发生过程报警及高低级别；单点操作采用Faceplate（面板）类似于常规仪表的柱状液晶显示，监视及操作较直观。
2.4 CS3000系统具有强大的数据处理能力，足以完成一般生产所需的数据运算、统计要求，并能对生产数据实时打印输出。
2.5 正常生产中可按需求在线修改组态，更好地服务于生产。
CS3000系统操作说明
横河系统操作说明信息栏的介绍一，系统信息窗口1，PROCESS ALARM WINDOW(过程报警窗口)过程报警窗口显示现场测量数据的报警状态，如输入、输出开路报警，高低限报警等。
最新来的报警显示在最上面。
当新的报警生成时，显示屏上的报警指示灯会闪烁，确认后闪烁停止。
2，过程报警窗口中的工具栏。
打印按钮确认按钮控制回路报警显示当前数据和报警状态屏幕刷新暂停，按下后报警信息停止刷新，过五秒后自动恢复过滤器可根据要求过滤信息分栏显示3，过程报警窗口中的信息显示区域包含信息序号、报警状态(红色表示报警发生，绿色表示报警恢复，闪烁表示还没有确认过，闪烁停止表示已经确认过)、报警发生的时间、工位名、工位注释、报警状态。
二，操作指导信息操作指导信息是对操作工的一种指导信息，当某一要求的逻辑成立时，触发该信息。
最多可保存40个操作指导信息。
如下图：三，信息监视信息监视窗口用来按时间记录下的信息，最多可以记录200条。
四，窗口调菜单系统监视信息栏中常用的信息条有：①process Alarm(过程报警)②Operation Guide（操作指导信息）③Trend(趋势)④Process Report（过程报告）⑤Historical Report（历史报告）四，用户登录操作、监视权限被分为三个等级，这三个等级权限可通过登录不同的用户来限制。
操作工OFF USER班长ON User工程师ENGUSER每个用户登录需要密码。
五，操作菜单（Operation MENU）六， 预设按钮菜单注：此项目无预设按钮用导航器可以不用记忆画面的名称就可以方便的调用操作画面，但是在五鑫项目中，每个DCS 画面都有“菜单”按钮，可以方便的查询画面，故不需在用导航器查询。
九，名称输入在此可以输入画面名称可以调出画面。
在五鑫项目中操作员只需记住“MENU ”四个英文字母，将其输入至工具栏中，在弹出的菜单画面中即可调用任意画面。
趋势图及过程报告、历史报告的介绍 一， 趋势图1， 趋势图画面现场演示。
CS3000操作手册
在操作监视窗口和非操作监视窗口(Windows窗口)之间切换。
★清屏键
清除当前显示的所有画面
★消音建
消除报警声音
★画面拷贝键
拷贝显示器上的所有内容
2
3
模式选择钥匙类型
操作钥匙这个钥匙仅能打到ON或OFF位置
工程师钥匙这个钥匙可以到任何位置
操作员键盘分为四部分：
★功能键区：64/32个一触式功能键，可以切换到组态中定义的相应画面。
操作站与WINDOWS的切换
清屏
消音
画面硬拷贝
★过程报警窗口
过程报警窗口中最新的过程报警显示在第一行，并且显示报警发生的时间、类别报警的工位、工位注释、报警状态等信息，双击某一条信息，可调出相应的仪表面板，使操作人员紧急处理。操作人员可以确认报警 ，并且消音 。过程报警画面最多有200条报警，超出200条以外的，可以在历史报告中查询到。可以通过Filter 按钮，进行详细的选择，如报警的控制站、设备号、甚至其中一个工位，这样报警窗口中将只显示选择的信息。
改变模块的模式为自动模式
确认和执行操作
取消操作
用于改变光标方向
用于显示所选择的项目
取消报警音
★数字及字符键区：
数字及字符键与普通键盘用法相同。其余的用法如下：
BS：删除一个字符；
CL：清除输入区；
用于改变数据项
调用名字输入窗口
↑：没有使用，无意义。
/：在报警画面有多页的情况下，可以翻页查看。
4
趋势画面显示组态中定义的8笔趋势。点击 按钮，通过选择Display处，可以设置在当前画面是否显示此点的趋势。还可以通过下拉菜单，从清单中选择相关的点，重新组合成一组趋势画面显示。只能选择本趋势块中已定义过的点。如果要恢复原画面，点击“Initialize”按钮，即可复原为组态中所定义的趋势画面。
CS3000系统操作
第三章系统操作HIS操作站能够支持200，000个工位号，2560个趋势点，2500个流程窗口（包括流程图画面，控制组画面和总貌画面）；可以显示各种画面，如流程图、控制组、趋势等。
它也可以监视设备，观察到所有挂在通信总线的各个配备状况，甚至可以观察到控制站上的某一个I/O点的情况。
操作监视功能的构成如图2－3－1所示，这里主要介绍常用的功能，针对操作监视窗口和系统维护功能的操作，其他功能的操作不再详细叙述。
第一节专用操作键盘一、操作员键盘布局CS3000可以完全使用鼠标操作，同时配备有专用键盘，如图2－3－2所示。
功能键区：包括32个“一触”式操作键，用于应用程序初始化，画面调用和窗口调用，每个键均有LED灯，并附有各键所定义内容的说明位置。
控制键区：主要用于改变反馈控制的设定值和操作输出值，及回路运行状态。
使用控制键，可以同时对8块模拟仪表进行操作。
系统按钮区：放置了CS3000系统运行窗口顶部的系统窗口。
录入键区：主要用于操作时的信息输入。
系统用户级别钥匙：CS3000系统用户的快捷选择方式。
二、功能键说明各功能键说明如图2－3－3所示。
第二节操作监视窗口当CS3000运行时，在屏幕的上方会出现如图2－3－4所示系统窗口，此窗口为CS3000的常驻窗口，只有当CS3000退出后，此窗口才消失，屏幕上所有其他应用程序不会占用此位置。
CS3000为多窗口操作，但同时最多只可以打开五个窗口（包括仪表面板窗口）。
一、各种流程图画面的调用1.从菜单调用流程图如图2－3－5所示，窗口调用菜单，调用方法如下：（1）点击系统信息窗口工具栏上的" Window Call Menu”（窗口调用菜单）按钮；（2）弹出窗口调用菜单；（3）点击菜单上的“Graphic”（流程图）项；（4）打开相应流程图；（5）根据需要打开其他流程图（可通过软按钮）。
2.从“工具盒”调用流程图如图2－3－6所示，“工具盒”调用方法如下：（1）点击系统信息窗口工具栏上的"Tool Box”（工具盒）按钮；（2）弹出工具盒；（3）点击工具盒的流程图“Graphic”（流程图）项；（4）打开相应流程图；（5）根据需要打开其他流程图（可通过软按钮）。
常减压CS3000操作培训手册
横河CS3000系统操作手册目录第一节DCS界面操作 (1)一、操作界面全貌和按键说明 (1)二、画面的操作 (8)第二节 DCS中英文对照 (21)第三节华星600万/年常减压装置DCS系统操作说明 (22)第一节DCS界面操作一、操作界面全貌和按键说明CS3000控制系统由于使用了WINDOWS 操作界面，因而使操作更加的简单，面板更亲切，同时，系统使用了大量的图标，这些图标在各种控制面板中都有使用，且功能几乎是相同的，因而操作起来也很方便、明了。
在日常的生产控制中，操作员可以通过鼠标点击图标来完成各种功能，也可以通过键盘完成。
操作界面如图-1：画面显示窗口1.1 Toolbar of the System Message Window（系统信息窗口工具栏）1 2 3 4 5 6 7 8 9 10 11 12 13 14 151.2Toolbar of the Process Alarm Window（过程报警窗口工具栏）1 2 3 4 5 6 71.3 Toolbar of the Trend Window（趋势窗口工具栏）1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19（1）趋势分配管理：8个点为1个趋势组，16个趋势组为1个趋势块；（2）最多有128页的从当前站及其它站而来的趋势数据可以被显示。
1.4 Toolbar of the Turing Window（调整窗口工具栏）1 2 3 4 5 6 7 8 9 10 11 12 13 14▲参数显示区：（1）数据项目用“＝”表示可以改变；（2）数据项目用“：”表示不可以改变；（3）数据位数最多显示10位。
1.5 导航窗口1 2 3 4 5 6▲参数显示区：1.6 Toolbox Window（工具箱窗口）1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 231.7流程图窗口按钮1 2 3 4 5二、画面的操作统信息窗口”调用(以调用流程图为例)a.从“窗口调用菜单”调用（I）点击系统信息窗口工具栏上的“”（窗口调用菜单）按钮；（II）弹出窗口调用菜单；（III）点击菜单上的“”(流程图)项；（IV）打开相应流程图；（V）根据需要打开其它流程图。
CS3000DCS系统操作站操作手册
第一部分 操作与监视基本窗口及组成一、系统信息窗口系统信息窗口包括工厂监视的基本操作。
例如显示最近的报警以及信息，直接显示所有带点击按钮的窗口。
当HIS 启动后，系统信息窗口自动被显示，并且显示在除了TOOLBOX 外的所有窗口前面。
当有报警或信息产生时，则调出确认窗口按钮将出现闪烁，以便提醒操作工做及时处理。
过程报警窗口系统报警窗口操作指导信息信息监视窗口用户进入窗口窗口切换菜单窗口操作菜单预设窗口工具栏导航窗口名字输入窗口切换键清屏按钮消音按钮全屏拷贝HIS SETUP 窗口：主要对于HIS 的操作和监视功能作一些相关的设置。
系统信息窗口条系统信息窗口的组成系统信息窗口包括工具栏、信息显示区域和图标显示区域以及日期时间显示区域。
1、系统信息窗口工具栏使用系统信息窗口工具栏来调用操作和监视窗口或者输出被形成的屏幕图形。
（1）过程报警窗口按钮（Process Alarm ）所有的过程报警都可以在过程报警窗口里确认。
过程报警窗口按钮颜色的几种变化情况：闪烁红色：过程报警产生但所有内容还没有被确认；不变红色：过程报警产生且所有内容已经被确认；正常颜色：没有过程报警产生。
（2）系统报警窗口按钮（System Alarm）所有的系统报警都可以在系统报警窗口里确认。
系统报警窗口按钮颜色的几种变化情况：闪烁红色：系统报警信息产生但所有内容还没有被确认；不变红色：系统报警信息产生且所有内容已经被确认；正常颜色：没有系统报警信息产生。
（3）操作员指导信息窗口按钮（Operator Guide Message）所有的操作员指导信息都可以在操作员指导窗口里确认。
调用操作员指导窗口按钮颜色的几种变化情况：闪烁绿色：操作员指导信息产生但所有内容还没有被确认；不变绿色：操作员指导信息产生且所有内容已经被确认；正常颜色：没有操作员指导信息产生。
（4）信息监视窗口按钮（Message Monitor）（5）用户登录按钮（User In）作为系统用户登录和退出系统的按钮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
操作键盘介绍：1区：功能键，直接调用组态定义的图形、控制分组及总貌 2区：系统操作快捷键3区：通用微机键盘区4区：操作专用键2区 1区3区4区⑴、功能键：32个功能键：功能键是设置在操作员键盘上的32个带有指示灯的键（见下图），其功能是在系统生成时定义的。
可用来实现操作画面或指定位号的一触式调出。
本系统的功能键设置：功能键32个（带有指示灯）操作员键盘各图标注释（自左往右）：1.系统状态画面.2.硬拷贝键.3.循环键.4.清屏键.5.辅助键.6.帮助对话框.7.过程报警窗口.8.操作指导信息窗口.9.控制组窗口. 10.调整画面窗口.11.趋势画面窗口. 12.流程图窗口. 13.过程报告窗口. 14.领航键. 15.左行窗口.16.上行窗口. 17.右行窗口. 18.过程总貌窗口.⑶通用键盘：可以输入字母、数字、字符等1、滚动条左移2、滚动条下移3、滚动条上移4、滚动条右移5、操作终止6、操作确认7、MV、SV操作切换8、数值上调9、光标移动10、数值快速调整11、数值上调12、输入接受13、控制回路串级14、控制回路手动15、控制回路自动16、报警闪烁确认18、报警声音确认⑸操作员键盘上钥匙位置:工程师钥匙:可以切换至ENG、ON、OFF班长钥匙：可以切换至ON、OFFOFF钥匙功能如下: ENG ON几点说明：1、系统操作员键盘上的诸多功能键与操作显示屏幕上的相同操作块如：NAME、ITEM、、、、、、、、、、、、、、、、、、等具有相同的功能2、键盘上的输入回车键与数据输入键具有相同的功能3、本手册未介绍的内容一般不使用或操作员没有权限使用操作画面说明：操作画面主要包括有：总貌、流程图、控制分组、细目、趋势及过程报警等画面。
下图为基本功能的组合：（图D）（图C）（图B）（图A）画面通用操作图标说明：本说明的操作图标适用与本系统的任何操作画面，包括屏幕上方任何画面都显示的14个操作图标，一个时间显示区，一个最新过程报警信息显示区操作画面各图标注释上排（自左往右）：1、调用过程报警2、调用系统报警3、调用操作指导信息4、安全级别设置5、操作窗口菜单6、关联画面调整菜单7、调用予设置窗口：通过预先设置，可以迅速调用某些功能或画面8、工具框按钮：与键盘快捷键通用9、领航按钮：可以通过浏览方式选择图形、控制分组或其他信息10、输入对话框：可以输入位号、图形、趋势、控制分组及其他内容以直接实现某些功能。
如:TG**** 、OV****、GR****、CG****、HG****、TAG****等11、环按钮：没用12、屏按钮：清屏13、音按钮：消除报警声音14、拷贝按钮：屏幕拷贝15、系统时间：显示系统日期及时间下排（自左往右）：过程报警显示窗口：当选择本框右边箭头，可以查看最近的一些过程报警信息及系统报警信息监视画面CS3000系统的操作画面包括：报警信息窗口、操作指导窗口、总貌、控制组、调整、趋势及流程图等七类标准画面，操作人员就是通过这些画面对整个生产过程进行集中监视和操作的。
本章将结合项目具体内容对以下标准操作画面进行描述：1、总貌画面。
2、控制组画面。
3、调整画面。
4、趋势画面。
5、流程图画面。
6、系统报警画面。
7、过程报警画面。
1）总貌（整体观察）画面：总貌画面又称整体观察画面，每幅画面划分为32个显示块。
可分别将流程图画面，控制组画面，趋势组画面等内容定义在一页总貌画面中，通过键盘光标键或鼠标选择，操作员可以很方便的向起其它画面展开。
同时，通过控制组总貌。
操作员可以对系统的所有位号进行整体观察和监视。
画面的调出：1、在正常操作画面下，按操作员键盘上的键“#“即可调出总貌画面。
2、在正常操作画面下，用鼠标选中图标，输入画面名称（如OV0001）后按操作员键盘上的键可直接调出总貌画面。
操作机能：1．报警确认：对于总貌画面中正在发生的过程报警，可以用操作员键盘上的[√]键进行一次性总确认。
2．向其它画面的展开:用光标选择显示块，按键即可将显示块中所定义的画面调出。
2）控制组画面：控制组画面将系统中相关的最多8个内部回路图显示在一张画面上，并且可以对测量值（PV），设定值（SV），操作输出值（MV）和回路状态（CAS/AUT/MAN）等进行监视和操作。
内部回路面板图：内部回路图就是将控制单元所定义的内部回路用模拟图的形式表示出来，如回路图中设定值（SV）指针和操作输出值（MV）指针的颜色，随回路状态而改变。
手动（MAN）状态，SV指针为黄色，MV指针为红色；自动（AUT）状态时，SV指针为红色，MV指针为黄色。
在串级（CAS）或输出开路（OOP）时这两个指针都为黄色。
测量值棒图的颜色按位号的报警状态二改变。
正常状态为绿色：校正状态为天兰色；输入，输出开路，上下限报警时为红色；变化率异常时为黄色。
控制分组画面的调出：1．在正常操作画面下，按键即可调出控制组画面。
2．选中操作窗口上方[NAME]键，输入画面名称“CG****”（****为画面页号），按即可调出相应控制组画面。
操作机能：1．回路面板图的操作：在控制组画面上每块内部回路图的位号显示在其上方。
选中相应的回路面板，使颜色变兰，此时就可以对该回路图进行回路状态变更和SV、MV等参数的修改操作。
2．向调整画面展开：按回路图的上方两次，调出该位号的数据区，按键即向该位号的调整画面展开。
回路图存在于控制组画面、调整画面、流程图等画面中，是调整、控制过程量关键所在回路面板简介如右图：功能介绍：1、可实现过程量如：MAN（手动），AUT（自动），CAS（串级）各方式之间的变更：选则回路面板中所要修改的参数如MAN、AUT、CAS。
出现以下画面，选中所要更改的图标，使用加以确认即可。
2、可对过程数据如MV、SV进行修改：选中回路面板中所要修改的参数如MV、SV后按[ITEM]出现以下图型，选择参数MV或其它参数确认后，按键盘[DATA]键输入数据即可。
3、报警状况显示：如NR（正常），IOP（输入开路），OOP（输出开路）等回路图的调用：选中操作画面上方键后，输入回路位号，按即可。
向其他画面展开：回路面板调出后，按键盘上的、、、及等功能键即可向其他画面展开。
3）调整画面：调整画面显示单个回路的回路图，趋势记录和所有控制参数的位号数据。
在不同的操作级别，可对不同类型的参数进行修改和调整。
见附图细目画面选择键说明：1、屏幕拷贝2、报警确认3、保留趋势数据4、趋势暂停5、趋势时间轴放大6、趋势时间轴缩减7、显示量程轴放大8、显示量程轴缩减9、报警禁止10、校正状态画面的调出：1．在正常操作画面下按键即可调出最后调出过的回路的调整画面。
2．按操作画面上方键后，直接输入回路位号，按即可将回路面板调入屏幕作侧，再按键可调出相应的调整画面。
3、利用控制分组、图形及趋势等操作画面亦可调出调整画面。
操作机能：1、回路状态变更：通过[MAN]，[AUT]，[CAS]键，可进行回路状态在手动，自动和串级方式的变更。
2、数据变更：①利用的上下左右箭头选则所要修改的控制参数输入键，将该参数调入数据输入区，并键入新数椐，即可完成数据变更。
②对于SV和MV值，还可以选中回路棒图上的设定或输出尖头，通过操作键、、及进行修改：在AUT状态下改变SV值；在MAN状态，改变MV值。
对于PV值，必须在CAL状态下进行校正。
③通过类型键直接选则要修改的参数。
步骤为：a 按，键入或选择数据类型（如；HI，SV等）b 按键，然后在数据输入区输入相应数据回车或4）趋势画面趋势画面分为实时趋势和历史趋势，实时趋势可以分别记录1秒、5秒、10秒等的过程数据，历史趋势可以分别记录1分，5分及10分等的过程数据。
每页有8个回路趋势，分八种颜色，每一种颜色代表一个回路的趋势。
横向为时间轴，竖向为数据轴。
每个回路的位号、说明及过程值在屏幕右侧显示。
见附图：趋势画面选择键说明：1、硬拷贝2、报警确任3、趋势重新定义4、停止/继续显示5、时间轴缩减按钮6、时间轴放大7、数据轴缩减8、数据轴放大9、趋势笔序号显示10、参考图显示11、恢复初始显示12、趋势数据存储13、趋势数据读取14、获取停止/继续按钮15、获取开始按钮通过趋势画面可调调整画面、控制组画面等。
画面调出：1、在正常操作画面下，按键即可调出趋势画面。
2、选中操作画面上图标后，输入画面名称“TG****”****为画面页号，按键后可直接调出第**** 页趋势画面。
5）流程图画面：流程图画面是将主要工艺流程与控制系统结合起来，形象、动态地显示生产与自控制过程的画面。
画面调出：1、在正常操作画面下，按键即可调出流程图画面。
2、操作员键盘上对应的功能键。
3、键击操作画面上图标后，输入GR****后按可直接调出GR****页流程图画面.流程图所能实现的功能：1．液位或界面跟随现场实际情况动态变化。
2．在工艺流程图的上方，即操作画面上选中实时过程值图标后（过程值左侧显示绿色箭头），双击或输入，即可调出相应回路面板或数据输入块，点中该回路面板后可实现手动、自动、串级、SV、MV等数据更改；或直接根据数据输入块输入数据进行调整6）系统报警画面：当系统发生硬件及通讯错误时，可通过系统报警画面得到确认。
报警信息最多200条超出以滚动方式刷新。
系统报警画面工具框图标注释（自左往右）：1、打印2、报警确认3、报警删除4、系统状态5、帮助6、报警显示暂停系统报警画面分以下几种情况：1、系统报警图标红色闪烁：表示报警发生但没被确认。
2、系统报警图标红色无闪烁：表示报警发生但以被确认。
报警信息说明：1、报警顺序2、报警级别：红色为系统故障信息；绿色为系统正常信息3、报警内部标识码4、报警时间5、报警信息内容7）过程报警信息当过程参数超出报警上下线或出现异常时，所发出的报警现象叫过程报警，此时报警声响，键盘及操作画面报警指示灯闪烁过程报警信息画面操作图标注释（自左往右）：1、过程报警信息输出打印2、报警确认3、低优先级报警过滤4、辅助信息显示5、报警暂停6、滤波调用说明：1、回路位号重要度：HIS操作站所显示和操作的各个回路位号，可以根据工艺及运行的要求划分为不同的重要级别。
不同重要回路的回路在报警处理及操作上亦有所区别。
重要位号和一般位号:重要位号：带空心方块为重要回路一般位号：不带空心方块为一般回路报警信息显示解释：1、报警序号2、报警位号标识：，红色为出现报警，绿色为恢复正常3、报警标识4、报警时间5、报警位号6、报警位号说明7、报警内容过程报警信息画面的调用：点中操作画面上部第一图标按既可调出。
名词解释OV****：总貌画面.GR****：流程图画面. CG****：控制组画面. TG****：趋势组画面. PV：测量值SUM：流量累计量SV：设定值MV：输出值DV：设定与测量的偏差SH：测量值量程上限SL：测量值量程下限OPHI：输出阀位量程上限OPLI：输出阀位量程下限MSH：输出阀位上限报警MSL：输出阀位下限报警HH：测量值高高报警PH：测量值高报警PL：测量值低报警LL：测量值低低报警MH：输出值高报警ML：输出值低报警DL：偏差报警P：比例度I：积分时间D：微分时间AUT：自动方式MAN：手动方式CAS：串级方式NR：回路正常IOP：输入开路OOP：输出开路CAL：测量值校正。
