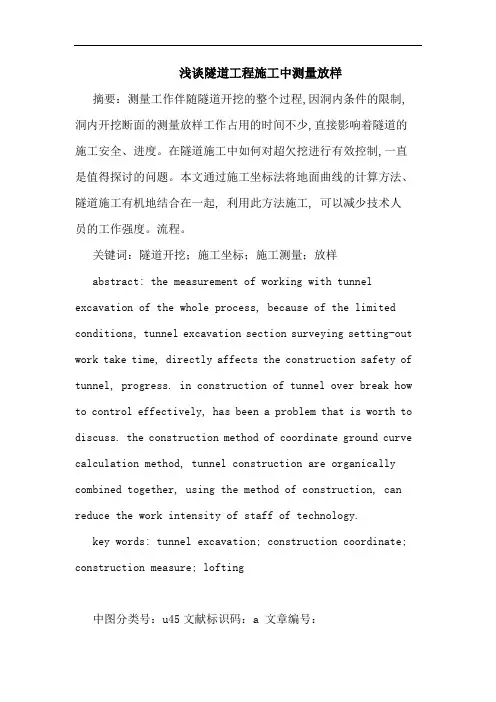

浅谈隧道工程施工中测量放样摘要：测量工作伴随隧道开挖的整个过程,因洞内条件的限制,洞内开挖断面的测量放样工作占用的时间不少,直接影响着隧道的施工安全、进度。
在隧道施工中如何对超欠挖进行有效控制,一直是值得探讨的问题。
本文通过施工坐标法将地面曲线的计算方法、隧道施工有机地结合在一起, 利用此方法施工, 可以减少技术人员的工作强度。
流程。
关键词：隧道开挖；施工坐标；施工测量；放样abstract: the measurement of working with tunnel excavation of the whole process, because of the limited conditions, tunnel excavation section surveying setting-out work take time, directly affects the construction safety of tunnel, progress. in construction of tunnel over break how to control effectively, has been a problem that is worth to discuss. the construction method of coordinate ground curve calculation method, tunnel construction are organically combined together, using the method of construction, can reduce the work intensity of staff of technology.key words: tunnel excavation; construction coordinate; construction measure; lofting中图分类号：u45文献标识码：a 文章编号：引言随着社会经济的发展以及工程设计水平的提高，隧道的建筑结构形式已经被越来越广泛的采用。
项目部隧道超欠挖管理办法
项目部隧道超欠挖管理办法一、目的为有效地进行隧道开挖超欠挖施工控制，提高隧道围岩成型质量，增强安全性,降低施工成本，明确责任，落实到人。
二、编制依据根据《铁路隧道工程施工质量验收标准》TB10417-2003、《铁路隧道施工规范》TB10210—2001.三、组织管理为抓好隧道超欠挖管理，成立项目领导小组、作业队专项工作组、洞口专人负责的三级管理机构，专门督导、落实、解决和考核隧道超欠挖管理.1、项目成立隧道超欠挖领导小组成员由项目部分管(包保)领导、作业队长、主管、开挖班长，及工程部、工经部等相关人员组成。
组长：组员:2、作业队成立隧道超欠挖专项工作组：作业队，成立以各队长为组长，技术主管（核算员）、隧道技术员、施工- 1 -员为组员的工作组.3、各隧道洞口指定专人负责隧道超欠挖工作，负责落实日常监控、检查、考核工作。
四、控制内容1、隧道开挖定位、钻孔、装药、成型效果.2、开挖测量中线、标高、周边轮廓线偏差。
3、仰拱开挖尺寸.五、控制标准1、测量控制检查掌子面测量划线,中线允许偏差5cm，标高允许偏差1cm，轮廓线允许偏差3cm。
2、超挖控制隧道开挖断面允许超挖值如下,预留沉降量额外考虑。
拱墙：II—IV级围岩平均线性超挖15cm,最大超挖25cm；V级围岩平均线性超挖10cm，最大超挖15cm。
边墙：各级围岩平均超挖10cm。
3、欠挖控制⑴拱墙：当围岩完整、石质坚硬时，岩石个别突出部位- 2 -（每平方米不得大于0.1m2）侵入衬砌应小于5cm，但拱墙和墙脚以上1m内断面严禁欠挖。
⑵仰拱：开挖不应有欠挖，平均线性超挖控制在10cm 以内。
4、软弱围岩、黄土隧道控制软弱围岩、黄土隧道,尽量采用机械配合人工开挖；挖不动的黄土夹砂砾岩采用弱爆破配合机械开挖，开挖时应预留保护层,保护层由人工手持风钻等工具扩挖成型.5、岩石光爆控制Ⅱ、Ⅲ级围岩及Ⅳ级围岩岩石整体地段必须采取光面控制爆破。
光面爆破的炮眼痕迹保存率，硬岩应大于等于80%，中硬岩应大于等于60％，并在开挖轮廓面上均匀分布。
隧道超欠挖程序
加强施工管理
培训技术人员
对施工技术人员进行培训， 提高其对隧道施工工艺、 技术和安全的认识。
规范施工操作
制定详细的施工操作规程， 规范施工人员的作业行为， 避免因操作不当导致的超 欠挖。
强化现场监控
采用实时监控系统，对隧 道施工过程进行实时监测 和记录，及时发现和纠正 施工中的问题。
定期检测和维护
混凝土衬砌法
总结词
在隧道内表面浇筑一层混凝土衬砌，以增加隧道结构的稳定性和耐久性。
详细描述
对于隧道内表面存在较大超挖或破损的情况，可采用混凝土衬砌法进行治理。浇筑前需 对隧道内表面进行处理，如清洗、修整等，以确保混凝土与原有结构的良好结合。该方 法可有效提高隧道结构的整体性和耐久性，但施工周期较长，且对隧道通风和排水有一
05
隧道超欠挖的预防措施
提高设计精度
01
02
03
精确地质勘察
在隧道设计前进行详细的 地质勘察，了解隧道围岩 的分布、性质和稳定性， 为设计提供准确依据。
优化设计方案
根低 超欠挖的风险。
引入先进技术
采用BIM技术、地质雷达 等先进技术手段，提高设 计精度和可靠性。
施工方法不当
例如，爆破参数选择不当、钻孔精度不足等。
施工管理不到位
例如，施工队伍技术水平不足、施工监测不及时 等。
地质条件复杂
例如，岩层节理裂隙发育、软弱围岩等。
02
隧道超欠挖的检测方法
直接测量法
总结词
直接测量法是一种传统的隧道超欠挖检测方法，通过实地测 量隧道断面的轮廓尺寸，并与设计断面进行比较，计算超欠 挖的数值。
加强施工监控
总结词
施工监控是及时发现和解决隧道超欠挖问题的重要手段。
隧道超欠挖计算程序
曲线（含直线）任意里程中边桩坐标正反算（CASIO fx-4800p&fx-4850）J-SQX(竖曲线数据输入)“J-SQX”：{NHUVMQP}：Z[9]=N“SJD”：Z[10]=H“JDZ”：Z[11]=U“I1”：Z[12]=V“I2”：Z[13]=M“R”：Z[14]=Q“QD”：Z[15]=P“ZD”：“TO J-JS MS”J-PQX(平曲线数据输入,自动切换到J-JSMS)A“JD”B“JDX”C“JDY”F“FJ”O“ZJ：Z-，Y+”RE“LS1”K“LS2”：E＜1=＞E=1E-9⊿K＜1=＞K=1E-9⊿Z[1]=EE÷(24R)-E^4÷(2688RRR)：Z[2]=E÷2-EEE÷(240RR)：X=(EE-KK)÷(24R)÷sinAbsO：Z[3]“T1”=(R+Z[1])tan(AbsO÷2)+Z[2]-X▲Z[4]“T2”=(R+KK÷(24R)-K^4÷(2688RRR))tan(AbsO÷2)+K÷2-KKK÷(240RR)+X▲L=AbsOπR÷180+(E+K)÷2▲J=tan-1((R+Z[1])÷(Z[3]-Z[2]))：X“E”=(R+Z[1])÷sinJ-R▲X=A-Z[3]：Y=X+E：E＜1=＞X“ZY”▲≠=＞X“ZH”▲Y“HY”▲⊿Y“QZ”=X+(L-K-E)÷2+E▲Y=X+L-K：X=X+L：K＜1=＞X“YZ”▲≠=＞Y“YH”▲X“HZ”▲⊿Prog“J-JSMS”J-JSMS(放样模式主程序)“1-ZS,2-FS,4-DMFY” Lb1 0：{Z}：Z“MS”≤1=＞Goto 1：≠=＞Z“MS”≤4=＞Goto 2⊿⊿Lb1 1：{PDW}：PD“BZ”W“BJ”：Prog“JP”：X“X=”▲Y“Y=”▲Goto 0⊿Lb1 2：{XYW}：XYW“BJ”： Prog“JF”：P“P=”▲D“BZ=”▲Z=3=＞Prog“JS”：Prog“DMFY”⊿(运行竖曲线高程计算程序)Z=4=＞Z[26] “H”=12.417+(P-75360)*5.2/1000: Prog“DMFY”⊿（运行单面坡比高程计算,语句中12.417为起点桩号DK75+360的高程,可以根据实际情况进行调整；5.2/1000为单面上坡率,上坡输正值，下坡输负值）Goto 0JS(竖曲线计算主程序)P＜Z[14] =＞Prog“J-SQX”⊿P＞Z[15] =＞ Prog“J-SQX”⊿N=Z[9]：U=Z[11]：V=Z[12]：H=Z[13]：G=H Abs(U-V)÷200：P＜N=＞I=U：M=N-G：M＞P=＞M=P⊿≠=＞I=V：M=N+G：M＜P=＞M=P⊿⊿J=(P-M)2÷(2H)：U-V＞0=＞J=-J⊿H=Z[10]+(P-N)×I÷100+JZ[26] “H”=HJP(平曲线正算子程序)FixmLb1 1：J=F：X=B-Z[3]cosF：Y=C-Z[3]sinF：G=EP≤A-Z[3] =＞I=A-Z[3]-P：M=-I：N=0：H=F+W：Goto5≠=＞P≤A-Z[3]+E=＞I=P-A+Z[3]：H=90II÷(REπ)：O＜0=＞H=-H⊿H=H+W+F： Goto 3≠=＞P≤A-Z[3]+L-K=＞I=P-A+Z[3]-E： Goto 4：≠=＞Goto 2⊿⊿Lb1 2：X=B+Z[4]cos（F+O）：Y=C+Z[4]sin（F+O）：J=F+O+180：G=KP≤A-Z[3]+L=＞I= A-Z[3]+L-P：H=90II÷(REπ)：O＞0=＞H=-H⊿H=H+J+W+180： Goto 3≠=＞I=P-A+Z[3]-L：M=-I：N=0：H=J+W+180： Goto 5Lb1 3：M=I-I^5÷(40RRGG)：N=III÷(6GR)-I^7÷(336RRRGGG)： Goto 5Lb1 4：H=(E+2I)×90÷(πR)：M=RsinH+Z[2]：N=R(1-cosH)+Z[1]：O＜0=＞H=-H⊿H=J+W+H： Goto 5Lb1 5：P≤A-Z[3]+L-K=＞O＜0=＞N=-N⊿≠＞O＞0=＞N=-N⊿⊿Goto 6Lb1 6：X=X+Mcos J-Nsin J+Dcos H：Y=Y+Msin J+N cosJ+Dsin HJF(平曲线反算子程序)FixmU=X：V=Y：D=0：J=F-W：P=A+(Y-C)cos J-(X-B)sin J-4=＞Goto 2：≠=＞P=P+I： Goto 1 Lb1 1：Prog“JP”：J=H-180：I=(V-Y)cos J-(U-X)sin J：Abs I＜1E⊿Lb1 2：D=(V-Y)÷sin HDMFY隧道开挖断面(超欠挖情况)计算程序{HIJMNG}：Z[20]= H“C”：Z[21]=I“A”：Z[22]= J“H1”：Z[23]= G“GC”：Z[24]= M“R1”：Z[25]= N“R2”D≤2.3=＞D“ZD”=Abs(D-2.3)▲≠=＞D＞2.3=＞D“YD”= D-2.3▲⊿⊿(C为圆心O1与O2的高差值,A为圆心O1与O2的宽度差值,H1为圆心O1至设计高程的高度,GC为实测高程,R1为上部第1个半径,R2为下部第2个半径)(显示值ZD为至隧道中心线左边的宽度,YD为至隧道中心线右边的宽度,2.3为设计线路距隧道中心线的宽度,可以实际情况进行改变调整)Z[26]“H”▲(显示所求桩号点设计高程值)Z[27]“O1” =Z[26]+ Z[22](第1个圆心高程)Z[28]“O2”=Z[26]+ Z[22]+ Z[20] (第2个圆心高程)Z[29]= Z[24]×Sin 60▲(此数据为上半弧60度范围的宽度值，可根据实际情况调整；数值可不显示) D>Z[29] =＞Goto 1⊿Z[30]=√（（Z[24]）2-D2）Z[31]= √（Abs(（Z[24]）2-(Z[23]-Z[27])2)）Z[32] “HGD”=Z[27]+ Z[30]- Z[23] ▲Z[33] “SKD”=Z[31]-D ▲Prog“J-JSMS”Lb1 1Z[23]<Z[27] =＞Goto 2⊿Z[31]= √(（Z[25]）2-(Z[23]-Z[28])2)Z[33] “SKD”=Z[21]+ Z[31]-D ▲Prog“J-JSMS”Lb1 2Z[31]=Z[25]-（Z[27]-Z[23]）*0.35/(0.78+Z[20]+Z[22])(0.35为下边墙往边墙底内缩的距离，0.78为设计高程至边墙底部的高度)Z[33] “SKD”= Z[31]-D ▲Prog“J-JSMS”一、程序简介1、本套程序共有2个主程序，5个子程序。
隧道的施工放样程序及CAD计算超欠挖量
隧道隧隧道隧道的施工放样程序及 CAD 计算超欠挖量隧道测量的程序及运用:在测量隧道中由于时代的变化、科学的进步，我们运用的计算工具也在不断的变化。
在如今我们测量 工作中一般运用的是 CASI04500 、4800、4850等型号的科学计算器还是一种有编程功能的计算器。
在隧洞测量时测量人员要根据现场的要求来进行编程，边角程序如:边角后方交会BJHFJH1L 1 ABCD : Lbl5 : {KSP}||L 2 pol(C-A,D-B)||L 3 Q=9O(1-K)+K SIN -1 (S SIN P/V) l 4 T=W+180-P-QE 6 ||L 7 Goto5说明:2、 K=-1 角度P 是以测边方向为起始方向，顺时针观测另一个已知点方向的右角。
注：理想图形要求实测的 S 边相对于已知边 P i P 2越短越好，角P 越接近180 °越好。
L6 Rec (S,T) : X=A+V 丄 Y=B+W 丄1、测边的已知点作为 P i 测边对角为锐角时 K=1 (A,B )，未测边的已知点作为 P 2( C,D )。
，测边对角为钝角时P.(氐怕 f倉F /ZZBFS|L 1 AB : Fixm : {CD}L2 pol(C-A,D-B) JL3 W < 0 W=W+360L4 IntW +0.01lnt(60 FracW )+0.006 Frac(60 FracW)说明:1、本程序用于计算直角坐标值已知的两点间的边长和坐标方位角。
V ”和“ W ”中。
“W ”的单位为：度“。
”。
亠——Pl (毎坐标反算2、起算点和目标点的坐标分别为（ A , B )、( C , D )。
3、起算点改变时应重新调用程序以改变 A 、B 的值。
4、边长值和方位角值分别自动存放在“ P, CD 〉。
5800隧道水平,垂直,圆心超欠程序
5800隧道超欠挖程序，带有垂直方向，水平方向，圆心方向超欠计算1-CQW4→DimZLb1 1Z[4] →S：“K(L)=”? S:Z[1] →A：“X=”? A：A→Z[1]：Z[2] →B ：“Y=”?B：B→Z[2]:Lb1 2：Cls“1→RD,2→,CD,3→ZD,4→YD”? ZZ=1=> Prog “SJ—PMRD”：Z=2=> Prog “SJ—PMCD”：Z=3=> Prog “SJ—PMZD”：Z=4=> Prog “SJ—PMYD”Prog "SUB2-FS"If Abs（N）>0.001:Then N+S→S:Goto2:IfEndN+S→S : S→Z[4]：“K="：Locate4,4, S ：“P="：Locate4,4, W:S→ K: Z→Z[3]Z[3]=1=> Prog “SJ—GCRD”：Z[3]=2=> Prog “SJ—GCCD”：Z[3]=3=> Prog “SJ—GCZD”：Z[3]=4=> Prog “SJ—GCYD”:H→A: “H(CG) =”? A: H- A →H:“H=”：Locate4,4, H◢Cls“1→KW,2→CZ,3→EC”? ZZ=1=> Prog “SJ-CQW-KW”Z=2=> Prog “SJ-CQW-CZ”Z=3=> Prog “SJ-CQW-EC”Prog "1-CQW"Return(超欠挖-输入实测点X=、输入实测点Y=、显示实测点里程K=、显示实测点偏距P=、输入层高H（CG）=、显示实测点的设计高程H=、输入实测高程H（SC）=、显示超欠挖值及第几圆心上CQ→Y？=)SUB1-ZS(正算子程序)-1÷P→ C：(P-R)÷(2HPR) → D：180÷π→ E：0.1739274226→ A：0.3260725774→ B：0.0694318442→ K：0.3300094782→ L：1-L→ F：1-K→M：Abs(S-O) →WU+W(Acos(G+QEKW(C+KWD))+Bcos(G+QELW(C+LWD))+Bcos(G+QEMW(C+MW D))+Acos(G+QEFW(C+F WD)))→ XV+W(Asin(G+QEKW(C+KWD))+Bsin(G+QELW(C+LWD))+Bsin(G+QEMW(C+MW D))+Asin(G+QEFW(C+F WD)))→ YG+QEW(C+WD)→ FReturnSUB2-FS(反算子程序)-Prog "SUB1-ZS"Pol((Z[1]-X),(Z[2]-Y))I cos(J-F) →NI sin (I-F) →WReturnSUB3-GC（高程子程序）C-D→QAbs (RQ÷2)→TR(Abs (Q)÷Q)→R:If S≤B-T:Then 0→K:Else If S≥B+T:Then 0→K:D→C:Else S-B+T→K:IfEnd:IfEndA-(B-S)C-K2÷(2R)→HReturnSJ--PMRD（子程序名-平面线形数据库）SJ--PMCDSJ--PMZDSJ--PMYD（JD1前直线段要素输入）If S ≥0（线元起点里程）:Then 24163.6449→U（线元起点X坐标）：21069.7772→V （线元起点Y坐标）：0→O（线元起点里程）：2°00′58.5″→G（线元起点方位角）：70.2756 →H（线元长度）：10^(45)→P（线元起点曲率半径）：10^(45)→R（线元终点曲率半径）：0 →Q（线元左右偏标志：左-1右1直0）：IfEnd（JD1第一缓和曲线要素输入）If S ≥70.2756（线元起点里程）:Then 24233.8770→U（线元起点X坐标）：21072.2497→V（线元起点Y坐标）：70.2756→O（线元起点里程）：2°00′58.5″→G （线元起点方位角）：60 →H（线元长度）：10^(45)→P（线元起点曲率半径）：500→R （线元终点曲率半径）：-1→Q（线元左右偏标志：左-1右1直0）：IfEnd（JD1圆曲线要素输入）If S ≥130.2756（线元起点里程）:Then 24293.8605→U（线元起点X坐标）：21073.1610→V（线元起点Y坐标）：130.2756→O（线元起点里程）：358°34′42.6″→G （线元起点方位角）：41.525 →H（线元长度）：500→P（线元起点曲率半径）：500→R （线元终点曲率半径）：-1 →Q（线元左右偏标志：左-1右1直0）：IfEnd（JD1第二缓和曲线要素输入）If S ≥171.8005 （线元起点里程）:Then 24335.2821→U（线元起点X坐标）：21070.4093→V（线元起点Y坐标）：171.8005→O（线元起点里程）：353°49′12.4″→G （线元起点方位角）：60 →H（线元长度）：500→P（线元起点曲率半径）：10^(45)→R （线元终点曲率半径）：-1 →Q（线元左右偏标志：左-1右1直0）：IfEnd(两交点夹直线要素)If S ≥231.8005 （线元起点里程）:Then 24394.6180→U（线元起点X坐标）：21061.5714→V（线元起点Y坐标）：231.8005→O（线元起点里程）：350°22′56.5″→G （线元起点方位角）：334.132 →H（线元长度）：500→P（线元起点曲率半径）：10^(45)→R（线元终点曲率半径）：0 →Q（线元左右偏标志：左-1右1直0）：IfEnd（JD2第一缓和曲线要素输入）If S ≥565.9321 （线元起点里程）:Then 24724.0533→U（线元起点X坐标）：21005.7473→V（线元起点Y坐标）：565.9321→O（线元起点里程）：350°22′56.5″→G（线元起点方位角）：45→H（线元长度）：10^(45)→P（线元起点曲率半径）：1000→R （线元终点曲率半径）：1 →Q（线元左右偏标志：左-1右1直0）：IfEnd（JD2圆曲线要素输入）If S ≥610.9321 （线元起点里程）:Then 24768.4749→U（线元起点X坐标）：20998.5621→V（线元起点Y坐标）：610.9321→O（线元起点里程）：351°40′17.5″→G （线元起点方位角）：61.505 →H（线元长度）：1000→P（线元起点曲率半径）：1000→R （线元终点曲率半径）：1 →Q（线元左右偏标志：左-1右1直0）：IfEnd（JD2第二缓和曲线要素输入）If S ≥672.4372 （线元起点里程）:Then 24829.5668→U（线元起点X坐标）：20991.5298→V（线元起点Y坐标）：672.4372→O（线元起点里程）：355°11′43.8″→G （线元起点方位角）：45 →H（线元长度）：1000→P（线元起点曲率半径）：10^(45)→R （线元终点曲率半径）：1 →Q（线元左右偏标志：左-1右1直0）：IfEnd（两交点夹直线要素输入）If S ≥717.4372 （线元起点里程）:Then 24874.4592→U（线元起点X坐标）：20988.4338→V（线元起点Y坐标）：717.4372→O（线元起点里程）：356°29′04.8″→G （线元起点方位角）：62.767 →H（线元长度）：10^(45)→P（线元起点曲率半径）：10^(45)→R（线元终点曲率半径）：0 →Q（线元左右偏标志：左-1右1直0）：IfEnd（JD3第一缓和曲线要素输入）If S ≥780.2044 （线元起点里程）:Then 24937.1083→U（线元起点X坐标）：20984.5852→V（线元起点Y坐标）：780.2044→O（线元起点里程）：356°29′04.8″→G （线元起点方位角）：60 →H（线元长度）：10^(45)→P（线元起点曲率半径）：200→R （线元终点曲率半径）：1 →Q（线元左右偏标志：左-1右1直0）：IfEnd（JD3圆曲线要素输入）If S ≥840.2044 （线元起点里程）:Then 24997.0444→U（线元起点X坐标）：20983.9041→V（线元起点Y坐标）：840.2044→O（线元起点里程）：5°04′44.5″→G （线元起点方位角）：258.124→H（线元长度）：200→P（线元起点曲率半径）：200→R （线元终点曲率半径）：1 →Q（线元左右偏标志：左-1右1直0）：IfEnd（JD3第二缓和曲线要素输入）If S ≥1098.3286（线元起点里程）:Then 25175.6814→U（线元起点X坐标）：21145.0467→V（线元起点Y坐标）：1098.3286→O（线元起点里程）：79°01′34.2″→G （线元起点方位角）：60 →H（线元长度）：200→P（线元起点曲率半径）：10^(45)→R （线元终点曲率半径）：1 →Q（线元左右偏标志：左-1右1直0）：IfEnd（JD3后直线要素输入）If S ≥1158.3286（线元起点里程）:Then 25181.1594→U（线元起点X坐标）：21204.7358→V（线元起点Y坐标）：1158.3286→O（线元起点里程）：87°37′13.9″→G （线元起点方位角）：0 →H（线元长度）：10^(45)→P（线元起点曲率半径）：10^(45)→R （线元终点曲率半径）：0 →Q（线元左右偏标志：左-1右1直0）：IfEnd(注：有多个平面线形，依照上面的依次变更, 每多一个，就增加一个。
坐标正反算及隧道超欠挖程序
任意坐标正反算及隧道超欠挖程序上面两个圆按钮，右边的一个“FUNCTION”键，3 PROG——下翻页——下翻页——4选项就是 Locate1-JIN YU(主程序)Lbl 4:"1→ZS,2→FS,3→CQW"?NN=1=>Goto 1:N=2=>Goto 2:N=3=>Goto 3Lbl 1: “K=”?S：“P=”?Z：Prog “SJ¬-PM”： Abs(S-O) → W：Prog "SUB1-ZS"：“X="：Locate4,4,X:"Y="：Locate4,4,Y:F-90→F:S→ K:Prog“SJ¬-GC”：“H=”：Locate4,4,H◢Goto 4Lbl 2:“X=”?X：“Y=”？Y:Prog“SJ¬-PM”：X→ I：Y→J：Prog "SUB2-FS"：O+W→S: “K="： S ◢“P="： Z◢S→ K:Prog“SJ¬-GC” ：“H=”： H◢Goto 4Lbl 3: “X=”?X：“Y=”？Y:Prog“SJ¬-PM”：X→ I：Y→J：Prog "SUB2-FS"：O+W→S: “K="： S ◢“P="： Z◢S→ K:Prog“SJ¬-GC” ：“H=”： H◢Prog“SJ-CQW” ◢Goto4SJ¬-PM（子程序名-平面线形数据库）If S ≥59227.681（线元起点里程）:Then 2599818.013→U（线元起点X坐标）：496887.918→V（线元起点Y坐标）：59227.681→O（线元起点里程）：208028’39”→G（线元起点方位角）：100 →H（线元长度）：1×1045→P（线元起点曲率半径）：1×1045→R（线元终点曲率半径）：0 →Q（线元左右偏标志：左-1右1）：IfEndIf S ≥59327.681（线元起点里程）:Then 2599730.112→U（线元起点X坐标）：496840.237→V（线元起点Y坐标）：59327.681→O（线元起点里程）：208028’39”→G（线元起点方位角）：90 →H（线元长度）：1×1045→P（线元起点曲率半径）：750→R（线元终点曲率半径）：-1 →Q（线元左右偏标志：左-1右1）：IfEnd…………SJ-GC¬（子程序名-竖数据库）If S＜变坡终点里程And S≥变坡起点里程：Then大里程坡度→A：小里程坡度→B：变坡点里程→O：变坡点高度→G：半径→R：Prog“SUB3-GC”:IfEnd (注：1.有多个竖曲线，依照上面的依次变更，每多一个，就增加一个。
(整理)隧道三心圆超欠挖程序
卡西欧计算器5800隧道超欠挖计算程序正算主程序(ZS)：Lb1 0：?S：?Z：Prog “PM-SJ”：Abs(S-O) →W：Prog "SUB1"："XS="：X◢"YS="：Y◢F-90→F:S→K:Prog“SQX”：“H=”：H◢Goto 0反算主程序(FS)Lb1 0: ?S：?X：？Y：Prog“PM-SJ”：X→I：Y→J：Prog "SUB2"："S="：O+W→S◢"Z="：Z◢S→K:Prog“SQX”：“H=”：H◢Goto 0隧道3心圆放样主程序（CQW）Lb1 1：Fix3:7.315→R：6.19→P:“H1”?F:?Z:F-H→F: Abs(5.72-Z)→Z If F≥6.319:Then √(Z2+(F-0.715)2 )-R→W: IfEnd:If F≥1.577 AND F＜6.319 Then √((Z-0.723)2+(F-1.577) 2)-P→W :IfEnd:If≤1.577: Then Z-(P+0.723)→W: IfEnd:“W=”: W◢Goto1R----第一个圆圆心P----第二个圆圆心F----实测高程H----路面纵断设计高程Z----由反算主程序反算得到边距（不需修改）程序中右线输入Abs(5.72-Z) →Z，左线输入Abs(5.72+Z) →Z CQW----计算结果（+超，-欠）隧道二衬断面检测主程序（CQJC）Lb1 1：Fix3:6.625→R：5.5→P: “H1”?F:?Z:F-H→F: Abs(5.72-Z)→Z If F≥5.79:Then √(Z2+(F-0.715) 2)-R→W: IfEnd:If F＜5.79 Then √(Z-0.723)2+(F-1.577)2)-P→W :IfEnd:“W=”: W◢Goto1R----第一个圆圆心P----第二个圆圆心F----实测高程H----路面纵断设计高程Z----由反算主程序反算得到边距（不需修改）程序中右线输入Abs(5.72-Z) →Z，左线输入Abs(5.72+Z) →Z CQW----计算结果（+超，-欠）正算子程序(SUB1)1÷P→C：(P-R)÷(2HPR) →D：180÷π→E：0.1739274226→A：0.3260725774→B：0.0694318442→K：0.3300094782→L：1-L →F：1-K→M：U+W(Acos(G+QEKW(C+KWD))+Bcos(G+QELW(C+LWD))+Bcos( G+QEFW(C+FWD))+Acos(G+QEMW(C+MWD))) →X：V+W(Asin(G+QEKW(C+KWD))+Bsin(G+QELW(C+LWD))+Bsin(G +QEFW(C+FWD))+Asin(G+QEMW(C+MWD))) →Y：G+QEW(C+WD)+90→F：X+ZcosF→X：Y+ZsinF→Y反算子程序(SUB2)G-90→T：Abs((Y-V)cosT-(X-U)sin（T）) →W：0→Z：Lbl 0：Prog "SUB1"：T+QEW(C+WD)→L：(J-Y)cosL-(I-X)sinL →Z：ifAbsZ<1E-6：thenGoto1：ElssW+Z→W：Goto 0：IfEndLbl 1：0→Z：Prog "SUB1"：(J-Y)÷sinF→Z子程序（平面线形数据库）PM-SJifS ≥45798.226（线元起点里程）Then 2214.419→U（线元起点X 坐标）：4802.542→V（线元起点Y坐标）：45798.226→O（线元起点里程）：280049’54”→G（线元起点方位角）：200 →H（线元长度）：1300→P（线元起点曲率半径）：1×1045→R（线元终点曲率半径）：1 →Q（线元左右偏标志：左负右正）：IfEndifS ≥45998.226（线元起点里程）Then 2262.012→U（线元起点X 坐标）：4608.341→V（线元起点Y坐标）：45998.226→O（线元起点里程）：285014’20”→G（线元起点方位角）：238.741 →H（线元长度）：1×1045→P（线元起点曲率半径）：1×1045→R（线元终点曲率半径）：0 →Q（线元左右偏标志：左负右正）：IfEnd子程序（竖曲线计算公式）SQXLbI 0:578.318→Z[1]:46080→B:32000→R:160→T:0.025→I:0.035→J:？K:B-K→C : 1→F:I>J＝＞-1→FIf K<B-T then 0→A: I →P:Goto 1: IfEnd: If K<B then 1→A: I→P: Goto 1: IfEnd: If K<B+T then 1→A: J→P: Goto 1 :IfEnd: If K>B then 0→A: J→P: Goto 1: IfEndLbI 1: Z[1]-CP+AF(T-Abs (C))2÷2÷R→H: “H”:H◢Goto 0Z[1]——变坡点高程B——变坡点桩号R——半径T——切线长I——前纵坡度J——后纵坡K——待求点桩号H——待求点高程说明：仪器架至测站点上定向后，观测掌子面任意点，测得数据进入反算主程序FS计算得出：对应里程桩号和边距及对应里程路面纵断设计高程。
《隧道超欠挖程序》课件
加强数据安全保障
采用加密技术保障数据安全，确保用户数据 不被泄露和损坏。
谢谢您的聆听
THANKS
增加多隧道管理功能
支持同时管理多个隧道项目，满足大型工程项 目的需求。
强化数据导入导出功能
支持多种格式的数据导入导出，方便与其他软件进行数据交换和共享。
使用体验提升
简化操作流程
优化用户界面，减少操作步骤，降低使用难 度。
提供智能提示和帮助文档
自动提示操作步骤和注意事项，提供详细的 帮助文档和在线支持。
05
隧道超欠挖程序优化建议
算法优化
提高计算精度
采用更精确的数学模型和算法，减少计算误差，提高 超欠挖量的计算准确性。
优化算法效率
改进算法结构，减少计算时间，提高程序的运行速度 。
引入智能算法
结合人工智能和机器学习技术，自动学习和优化算法 参数，提高计算精度和效率。
功能完善
增加数据可视化功能
提供更直观的图表和数据展示，方便用户理解 和分析超欠挖情况。
《隧道超欠挖程序》ppt课件
汇报人：文小库
2024-01-03
CONTENTS
• 隧道超欠挖概述 • 隧道超欠挖程序介绍 • 隧道超欠挖程序应用案例 • 隧道超欠挖程序效果评估 • 隧道超欠挖程序优化建议
01
隧道超欠挖概述
隧道超欠挖定义
隧道超欠挖是指在隧道施工过程中， 实际开挖断面超过了设计断面或者未 达到设计断面的现象。
统计规律分析
通过统计分析法，发现隧道超欠 挖程序处理后的数据分布更加规 律，符合正态分布。
专家评估反馈
专家评估结果显示，隧道超欠挖 程序效果良好，具有较高的实用 价值和应用前景。
评估结论
5800隧道超欠挖程序 (画弧)
（换行即为回车符号）坐标转换程序ＳDe g：Fix 3: ＂ZJD=X＂?A:＂ZJD=Y＂?BLbl 0:＂1.ZS＂:＂2.FS＂:＂N=＂?N2874433.193→Z[1] U坐标X570174.274→Z[2] V坐标Y232692.401→Z[3] O里程100.644833→Z[4] G角度470→Z[5] H10^(45) →P曲率5500→R半径1→Q1÷P→C(P-R)÷(2HPR) →D180÷Π→EIF N=1:Then Goto 1:Else Goto 2:IfEndLbl 1:＂S=＂?S:＂Z=＂?ZAbs(S-O) →W:Prog ＂S1＂＂X=＂:X◢＂Y=＂:Y◢Pol(X-A,Y-B):If J<0:Then ＂FWJ=＂:J+360→J DMS◢＂D=＂:I◢Goto 0Lbl 2:(＂R=＂?R:＂D=＂?D＂X=＂A+D*Cos(R) →I◢＂Y=＂B+D*Sin(R) →J◢)＂X=＂?X:＂Y=＂?Y:X→I:Y→J:Prog ＂S2＂＂S=＂:O+W→S◢＂Z=＂：Z◢Prog ＂GC＂:＂LGD=＂:A◢＂QSGC=＂: ?HH-A→BIF B≤-1.54:Then“Error”:IFEndIF B≥-1.54 And B≤2.37:Then 5.41+(1.54+B)*(5.62-5.41)÷3.91→D:Abs(Z)→Z:Z-D→M:IFEnd IF B≥2.37 And B≤4.88:Then A+2.37→E:Abs(Z)+0.49→Z:√(6.11²-(H-E)²)→D:Z-D→M: IFEndIF B≥4.88 And B≤7.72:Then A+2.32→E:Abs(Z)+0.6→Z:√(6.23²-(H-E)²)→D:Z-D→M:IFEndIF B≥7.72:Then A+3.36→E:√(5.03²-Z²)→D:H-E-D→M:“Shang”:IFEnd“-W,+N=”:M ◢Goto 0坐标正算程序S1（计算测点X,Y坐标）0.1739274226→Z[1]0.3260725774→Z[2]0.0694318442→Z[3]0.3300094782→Z[4]0.669991→F:0.930568→MU+W(Z[1]cos(G+QEZ[3]W(C+Z[3]WD))+Z[2]cos(G+QEZ[4]W(C+Z[4]WD))+Z[2]cos(G+QEFW(C+FWD))+ Z[1]cos(G+QEMW(C+MWD)))→XV+W(Z[1]sin(G+QEZ[3]W(C+Z[3]WD))+Z[2]sin(G+QEZ[4]W(C+Z[4]WD))+Z[2]sin(G+QEFW(C+FWD))+ Z[1]sin(G+QEMW(C+MWD)))→YG+QEW(C+WD)+90→FX+Zcos(F)→XY+Zsin(F)→Y坐标反算程序S2(计算里程，偏距)G-90→TAbs((Y-V)cos(T)-(X-U)sin(T))→W:0→ZLbl 3Prog ＂S1＂:T+QEW(C+WD)→L(J-Y)cos(L)-(I-X)sin(L)→ZIf Abs(Z)<10^(-6):Then Goto 4:Else W+Z→W:Goto 3:IfEndLbl 4:0→Z:Prog＂S1＂:(J-Y)÷sin(F)→Z（曲线数据库）If S≥25900 And S≤26615.555:Then25900→O:11587.421→U:1847.983→V:101。
隧道超欠挖计算程序
隧道超欠挖计算程序正算主程序(ZS)：Lb1 0：?S：?Z：Prog “PM-SJ”： Abs(S-O) → W：Prog "SUB1"： "XS="：X ◢"YS="：Y◢F-90→F:S→ K:Prog“SQX”：“H=”：H◢Goto 0反算主程序(FS)Lb1 0: ?S：?X：？Y：Prog“PM-SJ”： X→ I： Y→J：Prog "SUB2"： "S="：O+W→S◢"Z="：Z◢S→ K:Prog“SQX”：“H=”：H◢Goto 0隧道3心圆放样主程序（CQW）Lb1 1：Fix3:7.315→R：6.19→P:“H1”?F:?Z:F-H→F: Abs(5.72-Z)→ZIf F≥6.319:Then √(Z2+(F-0.715)2 )-R→W: IfEnd:If F≥1.577 AND F＜6.319 Then √((Z-0.723)2+(F-1.577) 2)-P→W :IfEnd: If≤1.577: Then Z-(P+0.723)→W: IfEnd:“W=”: W◢Goto1R----第一个圆圆心P----第二个圆圆心F----实测高程H----路面纵断设计高程Z----由反算主程序反算得到边距（不需修改）程序中右线输入Abs(5.72-Z) →Z，左线输入Abs(5.72+Z) →ZCQW----计算结果（+超，-欠）隧道二衬断面检测主程序（CQJC)Lb1 1：Fix3:6.625→R：5.5→P: “H1”?F:?Z:F-H→F: Abs(5.72-Z)→Z If F≥5.79:Then √(Z2+(F-0.715) 2)-R→W: IfEnd:If F＜5.79 Then √(Z-0.723)2+(F-1.577)2)-P→W :IfEnd:“W=”: W◢Goto1R----第一个圆圆心P----第二个圆圆心F----实测高程H----路面纵断设计高程Z----由反算主程序反算得到边距（不需修改）程序中右线输入Abs(5.72-Z) →Z，左线输入Abs(5.72+Z) →ZCQW----计算结果（+超，-欠）正算子程序(SUB1)1÷P→ C： (P-R)÷(2HPR) → D： 180÷π→ E： 0.1739274226→A：0.3260725774→ B： 0.0694318442→ K： 0.3300094782→ L： 1-L→ F：1-K → M：U+W(Acos(G+QEKW(C+KWD))+Bcos(G+QELW(C+LWD))+Bcos(G+QEFW(C+FWD))+Acos (G+QEMW(C+MWD))) → X：V+W(Asin(G+QEKW(C+KWD))+Bsin(G+QELW(C+LWD))+Bsin(G+QEFW(C+FWD))+Asin (G+QEMW(C+MWD))) → Y： G+QEW(C+WD)+90→ F： X+ZcosF→ X： Y+ZsinF→ Y反算子程序(SUB2)G-90→T： Abs((Y-V)cosT-(X-U)sin（T）) → W： 0→ Z：Lbl 0：Prog "SUB1"：T+QEW(C+WD)→L： (J-Y)cosL-(I-X)sinL → Z：ifAbsZ<1E-6：thenGoto1：Else W+Z→ W：Goto 0：IfEndLbl 1： 0→ Z：Prog "SUB1"： (J-Y)÷sinF→ Z子程序（平面线形数据库）PM-SJifS ≥45798.226（线元起点里程）Then 2214.419→U（线元起点X坐标）：4802.542→V（线元起点Y坐标）：45798.226→O（线元起点里程）：280049’54”→G（线元起点方位角）：200 →H（线元长度）：1300→P（线元起点曲率半径）：1×1045→R（线元终点曲率半径）：1 →Q（线元左右偏标志：左负右正）：IfEnd-ifS ≥45998.226（线元起点里程）Then 2262.012→U（线元起点X坐标）：4608.341→V（线元起点Y坐标）：45998.226→O（线元起点里程）：285014’20”→G（线元起点方位角）：238.741 →H（线元长度）：1×1045→P（线元起点曲率半径）：1×1045→R（线元终点曲率半径）：0 →Q（线元左右偏标志：左负右正）：IfEnd子程序（竖曲线计算公式）SQXLbI 0:578.318→Z[1]:46080→B:32000→R:160→T:0.025→I:0.035→J:？K:B-K→C : 1→F:I>J＝＞-1→FIf K<B-T then 0→A: I →P:Goto 1: IfEnd: If K<B then 1→A: I→P: Goto 1: IfEnd: If K<B+T then 1→A: J→P: Goto 1 :IfEnd: If K>B then 0→A: J →P: Goto 1: IfEndLbI 1: Z[1]-CP+AF(T-Abs (C))2÷2÷R→H: “H”:H◢Goto 0Z[1]——变坡点高程 B——变坡点桩号R——半径 T——切线长I——前纵坡度 J——后纵坡K——待求点桩号 H——待求点高程说明：仪器架至测站点上定向后，观测掌子面任意点，测得数据进入反算主程序FS计算得出：对应里程桩号和边距及对应里程路面纵断设计高程。
隧道超前支护施工方法及工艺流程
隧道超前支护施工方法及工艺流程（五）光面爆破施工工艺1.放样布眼钻眼前，测量人员要用红铅油准确绘出开挖面的中线和轮廓线，标出炮眼位置，其误差不得超过5cm。
在直线段，可用3~5台激光准直仪控制开挖方向和开挖轮廓线。
2.定位开眼采用钻孔台车钻眼时，台车与隧道轴线要保持平行。
台车就位后按炮眼布置图正确钻孔。
对于掏槽眼和周边眼的钻眼精度要求比其他眼要高，开眼误差要控制在3cm和5cm以内。
3.钻眼钻工要熟悉炮眼布置图，要能熟练地操纵凿岩机械，特别是钻周边眼,一定要有丰富经验的老钻工司钻，台车下面有专人指挥，以确保周边眼有准确的外插角（眼深3m时，外插角小于3。
；眼深5m时，外插角小于2°）,尽可能使两茬炮交界处台阶小于15cm。
同时，应根据眼口位置及掌子面岩石的凹凸程度调整炮眼深度，以保证炮眼底在同一平面上。
4.清孔装药前，必须用由钢筋弯制的炮钩和小于炮眼直径的高压风管输入高压风将炮眼石屑刮出和吹净。
5.装药装药需分片分组按炮眼设计图确定的装药量自上而下进行，雷管要“对号入座”。
所有炮眼均以炮泥堵塞，堵塞长度不小于20cm。
6.联结起爆网路起爆网路为复式网路，以保证起爆的可靠性和准确性。
联结时要注意:导爆管不能打结和拉细；各炮眼雷管连接次数应相同；引爆雷管应用黑胶布包扎在离一簇导爆管自由端IOCm以上处。
网路联好后，要有专人负责检查。
7.瞎炮的处理发现瞎炮，应首先查明原因。
如果是孔外的导爆管损坏引起的瞎炮，则切去损坏部分重新连接导爆管即可；但此时的接头应尽量靠近炮眼。
如因孔内导爆管损坏或其本身存在问题造成瞎炮，则应参照《公路隧道爆破安全规程》有关条款处理。
8.质量检验标准（1）超欠挖。
爆破后的围岩面应圆顺平整无欠挖，超挖量（平均线性超挖）应控制在IOcm（眼深3m）和13Cm（眼深5m）以内。
（2）半眼痕保存率。
围岩为整体性好的坚硬岩石时，半眼痕保存率应大于80%,中硬岩石应大于70%,软岩应大于50%。
隧道三心圆超欠挖程序共5页word资料
卡西欧计算器5800隧道超欠挖计算程序正算主程序(ZS)：Lb1 0：?S：?Z：Prog “PM-SJ”：Abs(S-O) →W：Prog "SUB1"："XS="：X◢"YS="：Y◢F-90→F:S→K:Prog“SQX”：“H=”：H◢Goto 0反算主程序(FS)Lb1 0: ?S：?X：？Y：Prog“PM-SJ”：X→I：Y→J：Prog "SUB2"："S="：O+W→S◢"Z="：Z◢S→K:Prog“SQX”：“H=”：H◢Goto 0隧道3心圆放样主程序（CQW）Lb1 1：Fix3:7.315→R：6.19→P:“H1”?F:?Z:F-H→F: Abs(5.72-Z)→ZIf F≥6.319:Then √(Z2+(F-0.715)2 )-R→W: IfEnd:If F≥1.577 AND F＜6.319 Then √((Z-0.723)2+(F-1.577) 2)-P →W :IfEnd:If≤1.577: Then Z-(P+0.723)→W: IfEnd:“W=”: W◢Goto1R----第一个圆圆心P----第二个圆圆心F----实测高程H----路面纵断设计高程Z----由反算主程序反算得到边距（不需修改）程序中右线输入Abs(5.72-Z) →Z，左线输入Abs(5.72+Z) →Z CQW----计算结果（+超，-欠）隧道二衬断面检测主程序（CQJC）Lb1 1：Fix3:6.625→R：5.5→P: “H1”?F:?Z:F-H→F: Abs(5.72-Z)→ZIf F≥5.79:Then √(Z2+(F-0.715) 2)-R→W: IfEnd:If F＜5.79 Then √(Z-0.723)2+(F-1.577)2)-P→W :IfEnd:“W=”: W◢Goto1R----第一个圆圆心P----第二个圆圆心F----实测高程H----路面纵断设计高程Z----由反算主程序反算得到边距（不需修改）程序中右线输入Abs(5.72-Z) →Z，左线输入Abs(5.72+Z) →Z CQW----计算结果（+超，-欠）正算子程序(SUB1)1÷P→C：(P-R)÷(2HPR) →D：180÷π→E：0.1739274226→A：0.3260725774→B：0.0694318442→K：0.3300094782→L：1-L→F：1-K→M：U+W(Acos(G+QEKW(C+KWD))+Bcos(G+QELW(C+LWD))+ Bcos(G+QEFW(C+FWD))+Acos(G+QEMW(C+MWD))) →X：V+W(Asin(G+QEKW(C+KWD))+Bsin(G+QELW(C+LWD))+B sin(G+QEFW(C+FWD))+Asin(G+QEMW(C+MWD))) →Y：G+QEW(C+WD)+90→F：X+ZcosF→X：Y+ZsinF→Y反算子程序(SUB2)G-90→T：Abs((Y-V)cosT-(X-U)sin（T）) →W：0→Z：Lbl 0：Prog "SUB1"：T+QEW(C+WD)→L：(J-Y)cosL-(I-X)sinL →Z：ifAbsZ<1E-6：thenGoto1：ElssW+Z→W：Goto 0：IfEndLbl 1：0→Z：Prog "SUB1"：(J-Y)÷sinF→Z子程序（平面线形数据库）PM-SJifS ≥45798.226（线元起点里程）Then 2214.419→U（线元起点X坐标）：4802.542→V（线元起点Y坐标）：45798.226→O（线元起点里程）：280049’54”→G（线元起点方位角）：200 →H（线元长度）：1300→P（线元起点曲率半径）：1×1045→R（线元终点曲率半径）：1 →Q（线元左右偏标志：左负右正）：IfEndifS ≥45998.226（线元起点里程）Then 2262.012→U（线元起点X坐标）：4608.341→V（线元起点Y坐标）：45998.226→O（线元起点里程）：285014’20”→G（线元起点方位角）：238.741 →H（线元长度）：1×1045→P（线元起点曲率半径）：1×1045→R （线元终点曲率半径）：0 →Q（线元左右偏标志：左负右正）：IfEnd-子程序（竖曲线计算公式）SQXLbI 0:578.318→Z[1]:46080→B:32000→R:160→T:0.025→I:0.035→J:？K:B-K→C : 1→F:I>J＝＞-1→FIf K<B-T then 0→A: I →P:Goto 1: IfEnd: If K<B then 1→A: I →P: Goto 1: IfEnd: If K<B+T then 1→A: J→P: Goto 1 :IfEnd: If K>B then 0→A: J→P: Goto 1: IfEndLbI 1: Z[1]-CP+AF(T-Abs (C))2÷2÷R→H: “H”:H◢Goto 0Z[1]——变坡点高程B——变坡点桩号R——半径T——切线长I——前纵坡度J——后纵坡K——待求点桩号H——待求点高程说明：仪器架至测站点上定向后，观测掌子面任意点，测得数据进入反算主程序FS计算得出：对应里程桩号和边距及对应里程路面纵断设计高程。
隧道坐标正反算及超欠挖程序(1)
坐标正反算及超欠挖程序主程序（ZBZFS） "1.SZ => XY"："2.XY => SZ"：?N： If N=3:Then Goto 3：IfEnd If N=4 :Then Prog "0-ZZZB": IfEnd "K(L)= "？S：Prog "SJ-PM" 1÷P→C:(P-R) ÷（2HPR）→D:180÷π →E：If N=1:Then Goto 1：Else Goto 2:IfEnd Lbl 1："s"?s:"z"?z：Abs(S-O)→W：Prog "SUB1":"XS=":X→X◢ "YS=":Y→Y◢ "FS=":F-90→F:F►DMS◢ Goto 1←┘ Lbl 2: "X"?X: "Y"?Y:X→I:Y→J：Prog "SUB2"："S=":O+W→S◢ "Z=":Z→Z◢ "MS:M=1，2"?B: If B=1:Then Prog "SDCQW": IfEnd:Goto 2 LbI 3 "X0"?U： "Y0"?V： "S0"?O： "F0"?G： "LS"?H： "R0"?P： "RN"?R： "Q"?Q： Goto 2: IfEnd: Goto 3 使用说明 数据库主要输入整条线路的曲线要素，再输入完成的情况下，选择正反算，按 1 正算，输入 要算的里程判断你要算的里程在那段曲线要输里面， 如 412348， 然后输入计算里程和偏距， 就可以算出改里程的坐标。
隧道放样方法
隧道放样方法＋超欠挖计算方法＋程序时间:2009-12-05 22:50:40 来源:本站作者:未知我要投稿我要收藏投稿指南隧道测量是施工中必不可少的一项施工程序。
现代的测量工程中有许许多多的测量方法都叫测量的组合，而每一种测量方法都能把测量工作完成，就算是同一个测量部位、同样的条件及其他的因素。
为此，我们一定要用科学方法来解决测量工作中的测量问题。
在水电工程中一般的大型水电站都建立在崇山峻岭中。
在水电工程建设中大型的开挖如：导流洞、地下厂房、隧道公路、等都是洞挖。
而，在溪洛渡水电站的建设中洞挖的工程量相对来讲比较多。
所以，隧道测量是施工中必不可少的一项施工程序。
现代的测量工程中有许许多多的测量方法都叫测量的组合，而每一种测量方法都能把测量工作完成，就算是同一个测量部位、同样的条件及其他的因素。
为此，我们一定要用科学方法来解决测量工作中的测量问题。
溪洛渡水电站位于云南永善县和四川雷波县境内,为一跨流域开发引水式电站。
电站枢纽由首部枢纽、引水系统和厂区枢纽三部分组成。
首部枢纽位于金沙江上游Ⅰ级支流，厂区枢纽位于金沙江左、右岸。
其中引水系统由引水隧洞、调压井、压力管道组成。
引水隧洞分为左右引水分别3条全长9393.947m。
溪洛渡水电站引水隧洞于2005年10月1日开挖贯通，继而进行开挖断面测量。
按规范及监理要求，每3 m测一断面，工作量相当大。
为给施工班组进行清欠处理提供准确的开挖断面和提高测量效率，各单位采用了徕卡多功能全站仪断面测量Profiler机载软件。
（一）、前方工作运用（1）、隧道测量工程测量前的工作准备：由于，在隧道工程测量中一多半的工作时间都是在隧道里。
但是，隧道里的工作环境一般的比较恶劣，如：光线太黑、空气恶劣、路面不平有少许暗沟等。
因此，在隧道测量时的测量工作人员在上班之前必须要准备以下测量工具，强光探照灯、测量仪器和其它的辅助工具，其强光探照灯是在洞中测量中必不可少的一样。
在溪洛渡工程测量中每个单位用的测量仪器都不相同如葛洲坝测量队在右岸导流洞测量中用的是徕卡402、405、拓扑康502型红外线测量仪，而水电六局在左岸导流洞测量中用的是徕卡702、402、1202、等型号的红外线测量仪。
正反算隧道超欠挖程序GG
5800正反算、隧道超欠挖程序.doc-正算主程序(BBC)-Lb1 0-?S：?Z：Prog“SJK”：Abs(S-O) → W：Prog "SUB1"："XS="：X◢-"YS="：Y◢F-90→F(需要时可以让他显示，不要时不必输入)：Goto 0-反算主程序(AAFS)-Lb1 0-?S：? X：？Y：“SCH”?→Z[3]：Prog“SJK”（数据库）：X→ I：Y→J：Prog "SUB2"（反算）："S="：O+W→S◢"Z="：Z-2.3→Z[2]◢IfS<5782:Then286.252+(S-5558)*5.6/1000-(S-5558)2/40000→Z[1]:IfEndIfS≧5782:Then286.252-(S-5782)*5.6/1000→Z[1]:IfEnd“SJH”:Z[1]+0→Z[1] ◢IfZ[3]≧Z[1]+0.3:Then:6.86-√((Z[2]2+(Z[3]-Z[1]-2.27)2)→Z[4] :IfEndIfZ[3]∠Z[1]+0.3:Then:6.86-√(((AbsZ[2]-2.85)2+(Z[3]-Z[1]-1.12)2)→Z[4] :IfEndZ[4]→”CQW”◢“GJ”:Z[1]+2.27-Z[3]→Z[9] ◢“TC”:Z[3]-(Z[1]-0.83+Abs(Z[2]*2/100))→Z[5] ◢“ER”:Z[3]-Z[1]-8.73→Z[6] ◢Goto0正算子程序(SUB1)-1÷P→ C：(P-R)÷(2HPR) → D：180÷π→ E：0.1739274226→A：0.3260725774→ B：0.0694318442→ K：0.3300094782→ L：1-L→F：1-K→ M：U+W(Acos(G+QEKW(C+KWD))+Bcos(G+QELW(C+LWD))+Bcos(G+QEFW(C+FWD))+Acos(G+QEMW(C+MWD))) → X：V+W(Asin(G+QEKW(C+KWD))+Bsin(G+QELW(C+LWD))+Bsin(G +QEFW(C+FWD))+Asin(G+QEMW(C+MWD))) → Y：G+QEW(C+WD)+90→ F：X+ZcosF→ X：Y+ZsinF→ Y反算子程序(SUB2)-G-90→T：Abs((Y-V)cos(T)-(X-U)sin（T）) → W：0→ Z：Lbl 0：Prog "SUB1"：T+QEW(C+WD) →L：(J-Y)cosL-(I-X)sinL → Z：ifAbsZ<1E-6：then0→ Z：Prog "SUB1"：(J-Y)÷sinF→ ZElesW+Z → W：Goto0：IfEnd←┘子程序SJKifS≥5600（线元起点里程）AndS＜5786.5807（线元止点里程）：Then2723.6697→U（线元起点X坐标）：1586.0304→V（线元起点Y坐标）：5600→O（线元起点里程）：191°10°08.3°→G（线元起点方位角）：186.5807→H（线元长度）：10^（45）→P（线元起点曲率半径）：10^（45）→R（线元终点曲率半径）：0→Q（线元左右偏标志：左负右正）：IfEnd←┘-ifS≥5786.5807（线元起点里程）AndS＜6066.5807（线元止点里程）：Then2540.622 →U（线元起点X坐标）：1549.889→V（线元起点Y坐标）：5786.5807→O（线元起点里程）：191°10°08.3°→G（线元起点方位角）：280→H（线元长度）：10^（45）→P（线元起点曲率半径）：5500→R（线元终点曲率半径）：1→Q（线元左右偏标志：左负右正）：IfEnd三、使用说明-1、规定-(1)以道路中线的前进方向（即里程增大的方向）区分左右；当线元往左偏时，Q=-1；当线元往右偏时，Q=1；当线元为直线时，Q=0。
隧道的施工放样程序及CAD计算超欠挖量
隧道的施工放样程序及CAD计算超欠挖量隧道测量的程序及运用：在测量隧道中由于时代的变化、科学的进步，我们运用的计算工具也在不断的变化.在如今我们测量工作中一般运用的是CASIO4500、4800、4850等型号的科学计算器还是一种有编程功能的计算器。
在隧洞测量时测量人员要根据现场的要求来进行编程，边角程序如：边角后方交会BJHFJH说明：1、测边的已知点作为P1(A,B),未测边的已知点作为P2（C,D)。
测边对角为锐角时K=1,测边对角为钝角时2、K=-1。
3、角度P是以测边方向为起始方向,顺时针观测另一个已知点方向的右角。
注：理想图形要求实测的S边相对于已知边P1P2越短越好，角P越接近180°越好。
坐标反算ZBFS说明：1、本程序用于计算直角坐标值已知的两点间的边长和坐标方位角.2、起算点和目标点的坐标分别为(A，B)、(C，D）。
3、起算点改变时应重新调用程序以改变A、B的值。
4、边长值和方位角值分别自动存放在“V”和“W"中。
“W”的单位为：度“°”。
隧洞断面图如上的程序如下：直线断面放样程序(2）ZXFY2说明:1。
本程序用于计算直线段的如图断面样式的隧洞程系放样程系。
2。
坐标A，B，H,是测算出来的坐标数据。
3。
已知的坐标X,Y是从图纸上的起算点坐标。
4。
J是方位角，是隧洞的轴线方向。
5。
M是偏中，V是实际高程，W是实际测量出来的顶拱位置。
后方交会3HFJHCX1、本程序用于利用3个合适的已知点进行方向后方交会法计算测站坐标。
2、观测、计算时将3个已知点按顺时针方向对应排列，已知点的直角坐标分别为（A，B）、（C，D）和（E，F).对应3个已知点的方向值分别为O、P、Q。
3、L3至L9行的作用是当两相邻方向间的夹角出现直角或平角时将导致不能计算时进行自动处理.4、为提高解算精度和防止错误，宜尽可能使测站点与3个已知点组成较理想的图形，如采取测站点靠近3个已知点组成的三角形的中心区域、避免出现“危险园”图形和增加已知点组成多组后交图形比较计算等措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隧道的施工放样程序及C A D计算超欠挖量
隧道测量的程序及运用：
在测量隧道中由于时代的变化、科学的进步，我们运用的计算工具也在不断的变化。
在如今我们测量工作中一般运用的是CASIO4500、4800、4850等型号的科学计算器还是一种有编程功能的计算器。
在隧洞测量时测量人员要根据现场的要求来进行编程，边角程序如：
边角后方交会
BJHFJH
L1 ABCD：Lbl5：{KSP}
L2 pol(C-A,D-B)
L3 Q=90(1-K)+K SIN-1(S SIN P/V)
L4 T=W+180-P-Q
L6 Rec (S,T) : X=A+V◢ Y=B+W◢
L7 Goto5
说明：
1、测边的已知点作为P1（A,B），未测边的已知点作为P2（C,D）。
测边对角为锐角时K=1，测边对角为钝角时
2、 K=-1。
3、角度P是以测边方向为起始方向，顺时针观测另一个已知点方向的右角。
注：理想图形要求实测的S边相对于已知边P1P2越短越好，角P越接近180°越好。
坐标反算
ZBFS
L1 AB：Fixm：{CD}
L2 pol(C-A,D-B)◢
L3 W＜0W=W+360
L4 lntW +(60 Frac W )+
Frac(60 FracW) ◢
说明：
1、本程序用于计算直角坐标值已知的两点间的边长和坐标方位角。
2、起算点和目标点的坐标分别为（A，B）、（C，D）。
3、起算点改变时应重新调用程序以改变A、B的值。
4、边长值和方位角值分别自动存放在“V”和“W”中。
“W”的单位为：度“°”。
隧洞断面图如上的程序如下：
直线断面放样程序（2）
ZXFY2
L1 Lbl0：{ABH}：ABH:POL(A-X,B-Y):
L2 L=ICos (J-G)◢
L3 M=Isin(J-G) ◢
L4 V=H-N◢
L5 V==
（2＋M2）◢
Goto5
说明：
1. 本程序用于计算直线段的如图断面样式的隧洞程系放样程系。
2. 坐标A,B,H,是测算出来的坐标数据。
3. 已知的坐标X,Y是从图纸上的起算点坐标。
4. J是方位角，是隧洞的轴线方向。
5. M是偏中，V是实际高程，W是实际测量出来的顶拱位置。
后方交会3HFJHCX
L1 ABCDEF：Lbl5：{OPQ}
L2 I=-O+P：J=Q-P
L3 G=Abs（I/90）:H=Abs（J/90）
L4 G=1I=I+″
L5 G=2I=I+″
L6 G=3I=I+″
L7 H=1J=J+″
L8 H=2J=J+″
L9 H=3J=J+″
L10 K=(A-C)+(B-D)/tanI
L11 L=(D-B)+(A-C)/tanI
L12 M=(C-E)+(F-D)/tanJ
L13 N=(F-D)+(E-C)/tanJ
L14 U=(K+M)/(L+N)
L15 X=C+(K-UL)/(1+U2)◢
L16 Y=D+U(K-UL)/(1+U2)◢
L17 Goto5
1、本程序用于利用3个合适的已知点进行方向后方交会法计算测站坐标。
2、观测、计算时将3个已知点按顺时针方向对应排列，已知点的直角坐标分别为（A，B）、（C，D）和（E，F）。
对应3个已知点的方向值分别为O、P、Q。
3、L3至L9行的作用是当两相邻方向间的夹角出现直角或平角时将导致不能计算时进行自动处理。
4、为提高解算精度和防止错误，宜尽可能使测站点与3个已知点组成较理想的图形，如采取测站点靠近3个已知点组成的三角形的中心区域、避免出现“危险园”图形和增加已知点组成多组后交图形比较计算等措施。
5、当已知点发生变化应重新调用程序。
边角后方交会
（Filename）9BJHFJH
L1 ABCD：Lbl5：{KSP}
L2 pol(C-A,D-B)
L3 Q=90(1-K)+K SIN-1(S SIN P/V)
L4 T=W+180-P-Q
L6 Rec (S,T) : X=A+V◢ Y=B+W◢
L7 Goto5
说明：
1、测边的已知点作为P1（A,B），未测边的已知点作为P2（C,D）。
测边对角为锐角时K=1，测边对角为钝角时。
2、 K=-1。
3、P是以测边方向为起始方向，顺时针观测另一个已知点方向的右角。
4、理想图形要求实测的S边相对于已知边P1P2越短越好，角P越接近180°越好。
（3）、测量过程及人员安排
仪器架设在待测断面前，位于仪器无棱镜观测的最好方向便于观测，(竖直度盘定天顶方向为0度，顺时针注记)测量的竖直角读数，。
记录仪器高、观测的竖直角、斜距水平距离和高差便于检查。
如隧道洞内干扰很大，可能影响仪器的稳定。
所以在测量过程中要不断的查看仪器是否气泡居中，与免影响测量的精度。
在测量的人员安排是有固定规定的，在测量放样中每个人都有他的一定作用呀！一般情况下，一组放样人员需要4人，带班一人，辅助3人，具体如，观测一人、记录一人、扶棱镜一人、做点一人，这是一般的安排，但是，具体的还要分人员的数量和工作效率来安排具体的工作人数。
（二）、展图过程及方法：
1．通过全站仪的内存数据传输到计算机上后为GSI格式的数据文件，在通过南方CASS 、来毒气
数据如图：
点击后进行下一步：
转换后的数据为 .DAT文件，可以直接在CASS上展图了。
选择好你转换后的数据文件名后就点打开，根据的下方命令提示来一步步的完成操作。
（三）、超欠挖的计算
超挖大家可能都比较清楚就是在比预定或者是在工程上所说的设计的面积大了就叫超挖，欠挖也就是比设计图纸面积小的叫做欠挖。
打开边界的命令符号显示如图；
点击新建后选中超欠挖的线段和设计的线段后，然后点击反键或者回车以后选择超挖的位置正键单击后如图：
绿色线段是面域后的图块。
然后，单键点击线段后旁边的对象特征中的面积一格中就会显示面积数目。
做完一个后记录到xls上根据断面桩号的超欠挖面积，如图表的样式
填入图表后根据xls的计算功能来计算超欠挖的面积。
体积计算以两个相邻面积为底的梯形公式计算。
