CrMo铬钼钢管道焊接及热处理施工方案
crmog耐热钢管道焊接施工工法

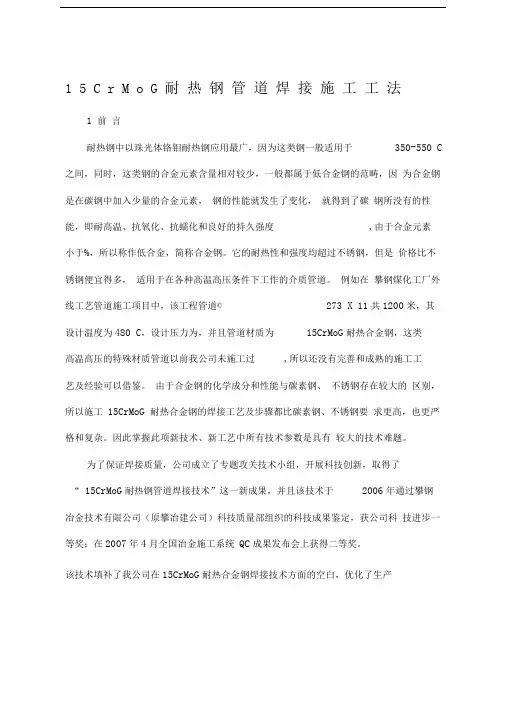

1 5 C r M o G 耐热钢管道焊接施工工法1 前言耐热钢中以珠光体铬钼耐热钢应用最广，因为这类钢一般适用于350-550 C 之间，同时，这类钢的合金元素含量相对较少，一般都属于低合金钢的范畴，因为合金钢是在碳钢中加入少量的合金元素，钢的性能就发生了变化，就得到了碳钢所没有的性能，即耐高温、抗氧化、抗蠕化和良好的持久强度,由于合金元素小于%，所以称作低合金，简称合金钢。
它的耐热性和强度均超过不锈钢，但是价格比不锈钢便宜得多，适用于在各种高温高压条件下工作的介质管道。
例如在攀钢煤化工厂外线工艺管道施工项目中，该工程管道©273 X 11共1200米，其设计温度为480 C，设计压力为，并且管道材质为15CrMoG耐热合金钢，这类高温高压的特殊材质管道以前我公司未施工过,所以还没有完善和成熟的施工工艺及经验可以借鉴。
由于合金钢的化学成分和性能与碳素钢、不锈钢存在较大的区别，所以施工15CrMoG 耐热合金钢的焊接工艺及步骤都比碳素钢、不锈钢要求更高，也更严格和复杂。
因此掌握此项新技术、新工艺中所有技术参数是具有较大的技术难题。
为了保证焊接质量，公司成立了专题攻关技术小组，开展科技创新，取得了“ 15CrMoG耐热钢管道焊接技术”这一新成果，并且该技术于2006年通过攀钢冶金技术有限公司（原攀冶建公司）科技质量部组织的科技成果鉴定，获公司科技进步一等奖；在2007年4月全国冶金施工系统QC成果发布会上获得二等奖。
该技术填补了我公司在15CrMoG耐热合金钢焊接技术方面的空白，优化了生产工艺，提高了劳动生产率，保证了焊接质量，为公司创造了良好的社会效益和经济效益。
2工法特点由于15CrMoG钢中含有较高含量的Cr、C和其它合金元素，钢材的淬硬倾向较明显，焊接接头淬硬倾向大，可能出现冷裂纹,因此15CrMoG 钢焊接时，焊接材料的选择和严格的工艺措施，对于防止焊缝产生裂纹，保证管道使用性能至关重要。
CrMo热处理方案
C r M o热处理方案(总5页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除焊道热处理施工方案编制：审核：批准：南京纽科利工程检测技术有限公司目录1.0概述...................................................................................... 错误!未指定书签。
2.0编制依据............................................................................. 错误!未指定书签。
3.0热处理施工措施 .............................................................. 错误!未指定书签。
4.0工期与质量保证措施..................................................... 错误!未指定书签。
5.0安全措施............................................................................. 错误!未指定书签。
6.0机具、人员........................................................................ 错误!未指定书签。
1.0概述工艺管道需作热处理，其材质为15CrMo。
为满足现场施工需要确保工程质量,将热处理作为特殊过程控制,特编制本施工技术措施。
2.0编制依据2.1《工业金属管道工程施工及验收规范》GB50235-972.2《现场设备、工业管道焊接工程施工及验收规范》GB50236-982.3《石油化工剧毒、可燃介质管道工程施工及验收规范》SHJ3501-1997 2.4《石油化工工程铬钼耐热钢管道焊接技术规程》SHJ3520-19912.5《工艺管道》ASMEB31.3-20013.0热处理施工措施3.1焊后热处理所采用的是红外线绳型和履带电加热器，其功率为10KW。
论铬钼钢管道的焊接技术
ｌ ５ Ｃｒ Ｍｏ
≥１ ２
１ ５ ０ － ２ ０ ０
１ ２ Ｃｒ ｌ ＭＯ Ｖ
≥６
２ ｏ ｏ ～ ３ ０ ０
程 中应 采取适 当的预 防措施 并制定 必 常用铬 钼钢材料 焊前预 热应按 表 １ 进 须执行 的组合焊接工艺 ， 同时对焊 材的 行。在施 焊过程中 ， 其层间温度也必须
中， 首 先要控制扩 散氢 的产 生 ， 以减少
和避免冷裂纹的产生。其次 ， 要控制焊
材 的药皮吸湿 。 在焊接施 工前应对 焊材
＼ Ｃ Ｍ ｎ Ｓ ｉ Ｍ ｏ Ｃ ｒ Ｓ Ｐ Ｖ Ｎ ｉ
王 ｔ ８ ０ ２ ≤０ ． １ ５ Ｏ ． ５ — １ ． Ｏ ≤０ ． ０ ５ ０ ． ６ ￣ ０ ． ９ ９ ． ５ 一ｌ １ ． ５ ≤０ ． ０ ３ ≤０ ． ０ ３ ５ ０ ． ２ ￣ ０ ． ４ ０ ． ６ － ０ ． ９
书执 行 。
为 防止干燥后的焊材再次吸湿 ， 施 表 ４中Ｒ８ ０ ２为钛钙型焊材 ， 而 Ｒ８ ０ ７则是低 氢型焊材 。按焊接铬钼 钢材 料的 工 焊 接 时应 将 焊 材 放 置 在 特 制 的 焊 材 注： 选择 Ｒ８ ０ ７较好 。 保 温筒 中。如需在大气 中施工 ， 则焊材 特 点及 防止 产生焊缝缺 陷，
（ 三） 焊后 热处 理
表 ２ 热 处 理 工 艺 条 件
钢种或钢号
Ｉ ２ Ｃｒ Ｍｏ
二、 铬钼钢管道焊接 组合 工艺
（ 一） 焊 接 工 艺 破 口形 式 见 图 １
壁 厚 ｍｍ 热处 理 温 度 ℃
≥ ６ ５ ０ ￣ ７ ０ ０
１ ５ Ｃｒ Ｍｏ ， １ ２ Ｃ ｒ Ｍｏ Ｖ
焊接 ： 根部采用氩气保护焊
CrMo钢管焊接工艺
15CrMo钢管焊接工艺焊接工艺方案Ⅰ：焊接预热，采用ER80S-B2L焊丝，TiG焊打底。
E801 8-B2焊条，焊条电弧焊盖面，焊后进行局部热处理。
方案Ⅱ：采用ER80S-B2L焊丝，TiG焊打底。
E309Mo-16焊条，焊条填充电弧焊盖面，焊后不进行热处理。
焊丝和焊条的化学成分及力学性能见表1。
表1 焊接材料的化学成分和力学性能型号C MnSi Cr Ni Mo S P δb/Mpa δ,% 。
ER80S-B2L≤0.05 0.70.41.2 <0.20.5 ≤0.025 ≤0.025 ≤500 25 。
E8018-B2 0.070.7 0.3 1.1 0.5 ≤0.04 ≤0.03 550 19 。
E309Mo-16≤0.12 0.5～2.5 0.9 22.0～25.0 12.0～14.0 2. 0～3.0≤0.025≤0.035 550 25 。
焊前准备试件采用15CrMo钢管,规格为φ325×25，坡口型式及尺寸见图1。
焊前用角向磨光机将坡口内外及坡口边缘50mm范围内打磨至露出金属光泽，然后用丙酮清洗干净。
试件为水平固定位置，对口间隙为4mm，采用手工钨极氩弧焊沿园周均匀点焊六处，每处点固长度应不小于20mm。
焊条按表2的规范进行烘烤。
焊条烘烤规范焊条型号烘烤温度保温时间E8018-B2 300 ℃2hE309Mo-16 150 ℃1.5h工艺参数按方案Ⅰ焊前需进行预热，根据Tto-Bessyo等人提出的计算预热温度公式：To=350√[C]-0.25（℃）式中，To——预热温度，℃。
[C]=[C]x [C]p [C]p=0.005S[C]x[C]x=C （Mn Cr）/9 Ni/18 7Mo/90 式中，[C]x——成分碳当量；[C]p——尺寸碳当量；S——试件厚度（本文中S=25mm）。
[C]x=C （Mn Cr）/9 7/90Mo=0.361[C]p=0.045 则To=138℃因此预热温度选为150℃。
CrMoV焊接施工方案及热处理
CrMoV焊接施工方案及热处理C r M o V焊接施工方案及热处理(总9页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除鞍钢凌钢朝阳100万t/a焦化项目煤气净化及公辅设施安装工程12CrMoV焊接及热处理施工方案编制：审核：批准：日期：12CrMoV压力管道焊接及热处理施工方案一、工程概况鞍钢凌钢100万t/a焦化工程，由干熄焦沿外线管廊到焦化边界接点的中压过热蒸汽管道。
工艺管道材质为12CrMoV，规格Φ245*18mm；计划开工时间：2008年8月12日开工，2008年10月30日竣工；总工期：80天。
二、编制依据1.《压力管道安全管理与监察规定》〔劳部1996-140号〕2.《工业金属管道工程施工及验收规范》〔GB50235–97〕3.《工业金属管道工程质量检验评定标准》〔GB50184–93〕4.《现场设备、工业管道焊接工程施工及验收规范》〔GB50236-98〕5.《压力容器无损检测》〔JB/T4730–2005〕6.管道施工图三、焊接材料及管理1.焊条、焊丝、等均应有制造厂的质量合格证或质保书。
凡无合格证或质保书及对其质量有怀疑时，应按焊材批号抽查试验合格后方可使用。
2.施工现场应设置焊材二级库，并由专人负责焊材的管理，做好焊材的烘干、发放、回收工作并做好烘干、发放、回收记录。
3.焊材应存放在干燥通风良好的库房内。
各种型号、规格的焊材应分类堆放防止混淆。
4.焊条使用前应按焊条使用说明书的要求进行烘干，焊条重复烘干不应超过两次。
5.焊条使用时应装入100～125℃的保温桶内随取随用，桶内焊条不应超过半个工时。
6.氩弧焊所采用的氩气应符合现行国家标准《氩气》GB4842的规定，且纯度不应低于99.96﹪。
7.手工钨极氩弧焊，宜采用铈钨极或钍钨极。
8.焊材的领用、发放，管理人员应根据焊接工艺卡或工艺指导书所制定的工艺要求执行，不得随意更改，以免错误使用焊材造成质量事故。
CrMo铬钼钢管道焊接及热处理施工方案
C r M o铬钼钢管道焊接及热处理施工方案Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#河南开祥化工有限公司甲醇联合装置建筑安装工程15CrMo铬钼钢管道焊接及热处理施工方案中国化学工程第十四建设公司二OO四年十一月二十八日目录1、工程概况……………………………………………………………2、编制依据……………………………………………………………3、15CrMo耐热钢管道焊接性分析…………………………………4、焊接人员和焊接设备要求…………………………………………5、焊工代号、焊接材料管理…………………………………………6、焊接准备……………………………………………………………7、焊接及热处理施工程序……………………………………………8、焊接及热处理工艺…………………………………………………9、焊接检查……………………………………………………………10、焊接和热处理防护措施…………………………………………11、质量保证措施……………………………………………………12、安全保证措施……………………………………………………1、工程概况20万吨/年甲醇联合装置部分工艺管道采用了15CrMo耐热钢材质，15CrMo 管道可焊性较差，需焊前预热，焊后要求进行热处理。
15CrMo管道的焊接是本装置焊接施工的难点这一。
施工时必须由具备15CrMo管道焊接资格和经验的优秀焊工施焊。
焊前要求进行焊接工艺评定、焊工考试和编制出合理的焊接工艺措施。
2、编制依据《现场设备、工业金属管道焊接工程施工及验收规范》（GB50236-98）《钢制压力容器焊接工艺评定》（JB4708-2000）；《石油化工工程铬钼耐钢管道焊接技术规程》（SHJ520-91）；我公司承建的多套炼油、石化、化肥和甲醇装置《焊接方案》及施工经验；我公司《焊接工艺评定汇编》。
3、15CrMo耐热钢管道焊接性分析15CrMo属低合金珠光体耐热钢，具有良好的金属抗氧化性、热强性和抗氢蚀性能。
CrMo铬钼钢管道焊接及热处理现场施工方法
C r M o铬钼钢管道焊接及热处理现场施工方法The latest revision on November 22, 2020河南开祥化工有限公司甲醇联合装置建筑安装工程15CrMo铬钼钢管道焊接及热处理施工方案中国化学工程第十四建设公司二OO四年十一月二十八日目录1、工程概况……………………………………………………………2、编制依据……………………………………………………………3、15CrMo耐热钢管道焊接性分析…………………………………4、焊接人员和焊接设备要求…………………………………………5、焊工代号、焊接材料管理…………………………………………6、焊接准备……………………………………………………………7、焊接及热处理施工程序……………………………………………8、焊接及热处理工艺…………………………………………………9、焊接检查……………………………………………………………10、焊接和热处理防护措施…………………………………………11、质量保证措施……………………………………………………12、安全保证措施……………………………………………………1、工程概况20万吨/年甲醇联合装置部分工艺管道采用了15CrMo耐热钢材质，15CrMo管道可焊性较差，需焊前预热，焊后要求进行热处理。
15CrMo管道的焊接是本装置焊接施工的难点这一。
施工时必须由具备15CrMo管道焊接资格和经验的优秀焊工施焊。
焊前要求进行焊接工艺评定、焊工考试和编制出合理的焊接工艺措施。
2、编制依据2.1《现场设备、工业金属管道焊接工程施工及验收规范》（GB50236-98）2.2《钢制压力容器焊接工艺评定》（JB4708-2000）；2.3《石油化工工程铬钼耐钢管道焊接技术规程》（SHJ520-91）；2.4我公司承建的多套炼油、石化、化肥和甲醇装置《焊接方案》及施工经验；2.5我公司《焊接工艺评定汇编》。
3、15CrMo耐热钢管道焊接性分析3.115CrMo属低合金珠光体耐热钢，具有良好的金属抗氧化性、热强性和抗氢蚀性能。
铬钼合金钢管道焊接技术和焊后热处理技术
铬钼合金钢管道焊接技术和焊后热处理技术随着我国改革开放的深入以及经济的综合发展进步，我国的工业科技到了突飞猛进的进步，在工业科技快速发展的冲击下，我国的铬钼合金钢管道焊接技术也实现了多元化的发展及进步。
铬钼合金钢管道焊接技术的应用以及质量控制工作的开展，是确保管道正常工作性能的关键点所在，也是保证压力管道质量以及使用安全性的主要因素之一。
近年来，我国各界对于铬钼合金钢管道焊接技术的应用及质量控制都提起了重视，在这样的背景下，对该两方面进行分析十分必要。
标签：铬钼合金钢管道；管道焊接；焊接技术应用；质量控制1 前言一直以来，我国都十分重视工业行业的建设与发展，其中铬钼合金钢管道是工业行业中的特种设备，也是该行业内的重点设备。
2 铬钼合金钢管道焊接前准备工作2.1严格挑选焊接人员对于焊接操作人员进行严格挑选是比较重要的一个方面，这种焊接人员方面的有效管理主要就是为了促使每一个参与人员都能够具备理想的操作能力和专业素质，如此也就能够有效为具体焊接工作进行严格控制，保障相应焊接操作能够有序落实。
在焊接人员的审查和选择中，应该重点考察焊接操作人员的技术资质，针对其相关证书以及以往经验进行重点把关，促使其确实能够负责相应铬钼合金钢管道的焊接操作。
2.2恰当选择焊接工艺基于焊接工艺的具体选择而言，必须要首先分析了解相应焊接管道的基本特征和性能，进而也就能够确保所选择的焊接手段和管道材料能够较好匹配，避免两者间存在明显的矛盾，而对于最终焊接质量效果的标准进行评析同样也是比较核心的一个方面，其同样也关系到焊接工艺选择的可靠性效果。
2.3针对焊接材料以及设备进行有效准备检查为确保后续铬钼合金钢管道焊接技术能够得到较好落实，还需要重点围绕着相应的焊接材料以及施工所用各类设备进行有效准备和严格检查。
这种焊接材料方面的准备不仅仅是指一些焊接过程所用的施工材料，对于铬钼合金钢管道材料同样也需要进行严格检查，铬钼合金钢管道作为焊接的母体材料，必须要得到较为理想的控制，确保其较为适合于焊接操作，尤其是对于管道的基本性能以及可焊接操作效果，更是需要进行重点检查分析，确保其能够进行焊接操作。
15CrMo铬钼钢管道焊接及热处理施工方案
15CrMo铬钼钢管道焊接及热处理施工方案范本一：正式风格一、前言1.项目背景2.施工目的3.法律法规依据二、工程概述1.工程名称2.工程内容3.工程量计算4.施工期限三、工程准备1.施工前准备1.1 资料准备1.2 人员准备1.3 设备准备2.施工区域划分3.施工方案四、焊接工艺1.焊接方法1.1 管焊1.1.1 焊接设备1.1.2 焊材选择1.1.3 焊接工艺参数 1.2 对焊1.2.1 焊接设备1.2.2 焊材选择1.2.3 焊接工艺参数2.焊缝评定标准3.焊接过程控制4.焊接质量控制五、热处理方案1.热处理方法2.热处理设备3.热处理工艺参数4.热处理质量控制六、安全与质量控制1.安全措施2.质量控制措施3.关键操作控制七、施工进度安排八、经济与环境效益评估1、本文档涉及附件：附件1-施工图纸、附件2-材料清单、附件3-焊接工艺规程。
2、本文所涉及的法律名词及注释：- 焊接工艺：指按照一定的规定，采用特定的方法进行焊接的过程。
- 焊材：指用于焊接的材料，包括焊接母材和填充材料。
- 焊接质量：指焊接接头的性能和可靠程度。
- 焊接工艺参数：指控制焊接过程中的各项参数，如焊接电流、电压、速度等。
- 焊接设备：指进行焊接工作所需的设备，如焊接机、焊接钳等。
- 焊缝评定标准：指判断焊缝质量是否合格的标准，如焊缝的外观、强度等。
范本二：简洁风格一、前言1.项目背景2.施工目的3.法律法规依据二、工程概述1.工程名称2.工程内容3.工程量计算4.施工期限三、工程准备1.施工前准备1.1 资料准备1.2 人员准备1.3 设备准备2.施工区域划分3.施工方案四、焊接工艺1.焊接方法1.1 焊接设备1.2 焊材选择1.3 焊接工艺参数2.焊缝评定标准3.焊接过程控制4.焊接质量控制五、热处理方案1.热处理方法2.热处理设备3.热处理工艺参数4.热处理质量控制六、安全与质量控制1.安全措施2.质量控制措施3.关键操作控制七、施工进度安排1、本文档涉及附件：附件1-施工图纸、附件2-材料清单、附件3-焊接工艺规程。
铬钼合金钢管道焊接技术和焊后热处理技术
铬钼合金钢管道焊接技术和焊后热处理技术摘要：铬钼合金钢主要是将合金元素添加，将高温蠕变的强度提高。
当前铬钼合金钢管道焊接施工的过程中，往往采取严格的焊接工艺对铬钼合金钢管道进行焊接，从而保证该类合金钢焊接质量。
目前，在对铬钼合金钢管道进行焊接时，更加注重钢材在常温和高温情况下所具有的蠕变强度、持久强度以及抗腐蚀性。
关键词：铬钼合金钢；管道焊接；焊后热处理；技术1.铬钼合金钢的特点铬钼合金钢的种类比较繁多，不过常见的就只有低铬钼合金钢、中铬钼合金钢和高铬钼合金钢三种。
因此，对于铬钼合金钢的特点这一问题，我们可以从低铬钼合金钢的特点、中铬钼合金钢的特点和高铬钼合金钢的特点三个角度进行说明。
1.1低铬钼合金钢的特点低铬钼合金钢的低主要是从其所含有的铬、钼合金元素来说的。
与其它两种铬钼合金钢相比，低铬钼合金钢所含有的铬、钼合金元素比较少。
除此之外，低铬钼合金钢还具有低腐蚀性、低耐蚀性、低高温强度、价格便宜、材料韧性优等特点，因此，通常情况下，低铬钼合金钢在温度不太高的环境下应用得比较多。
1.2中铬钼合金钢的特点由于中铬钼合金钢所含有的铬、钼合金元素介于低铬钼合金钢和高铬钼合金钢之间，所以其耐温性、耐蚀性、价格、耐高温强度等也处于低铬钼合金钢和高铬钼合金钢之间。
正是由于中铬钼合金钢的这种不明显和突出的特点，所以其在实际工程中的应用并不是太多。
有些工程或许直接选用低铬钼合金钢，这样可以降低成本，或者就直接采用高铬钼合金钢，以更好的满足要求。
1.3高铬钼合金钢的特点与低铬钼合金钢和中铬钼合金钢相比，高铬钼合金钢的耐蚀性、耐温性水平均更高，不过其耐高温强度却并不高，所以，高铬钼合金钢在工程中常被用作耐高温腐蚀的材料。
在高铬钼合金钢中，P5材料常常代替中合金铬钼钢起到一种承上启下的作用。
2铬钼合金管道施工准备2.1管件材料检验材料在使用前应核对其材质、牌号和规格，进行外观质量检查，并符合下列要求：表面不得有裂纹、折叠、发纹、夹层、结疤等缺陷；表面锈蚀、凹陷划痕及其他机械损伤的深度不应超过相应产品标准允许的厚度负偏差；有符合相关的色标管理规定。
15CrMo铬钼钢管道焊接及热处理施工方案设计
河南开祥化工有限公司甲醇联合装置建筑安装工程15CrMo铬钼钢管道焊接及热处理施工方案中国化学工程第十四建设公司二OO四年^一月二十八日标准文案目录1、工程概况..........................2、编制依据..........................3、15CrMo耐热钢管道焊接性分析........4、焊接人员和焊接设备要求............5、焊工代号、焊接材料管理............6、焊接准备..........................7、焊接及热处理施工程序.............. 8焊接及热处理工艺....................9、焊接检查..........................10、焊接和热处理防护措施.............11、质量保证措施.....................12、安全保证措施.....................1、工程概况20万吨/年甲醇联合装置部分工艺管道采用了15CrMo耐热钢材质，15CrMo管道可焊性较差，需焊前预热，焊后要求进行热处理。
15CrMo管道的焊接是本装置焊接施工的难点这一。
施工时必须由具备15CrMo管道焊接资格和经验的优秀焊工施焊。
焊前要求进行焊接工艺评定、焊工考试和编制出合理的焊接工艺措施。
2、编制依据2.1《现场设备、工业金属管道焊接工程施工及验收规范》(GE50236-98)2.2《钢制压力容器焊接工艺评定》(JB4708-2000)；2.3《石油化工工程铬钼耐钢管道焊接技术规程》(SHJ52O-91)；2.4我公司承建的多套炼油、石化、化肥和甲醇装置《焊接方案》及施工经验；2.5我公司《焊接工艺评定汇编》。
3、15CrMo耐热钢管道焊接性分析3.1 15CrMo属低合金珠光体耐热钢，具有良好的金属抗氧化性、热强性和抗氢蚀性能。
该钢种经正火加回火或高温回火后的显微组织是铁素体加珠光体。
CrMo铬钼钢管道焊接及热处理施工方案
CrMo铬钼钢管道焊接及热处理施⼯⽅案C r M o铬钼钢管道焊接及热处理施⼯⽅案Lele was written in 2021河南开祥化⼯有限公司甲醇联合装置建筑安装⼯程15CrMo铬钼钢管道焊接及热处理施⼯⽅案中国化学⼯程第⼗四建设公司⼆OO四年⼗⼀⽉⼆⼗⼋⽇⽬录1、⼯程概况……………………………………………………………2、编制依据……………………………………………………………3、15CrMo耐热钢管道焊接性分析…………………………………4、焊接⼈员和焊接设备要求…………………………………………5、焊⼯代号、焊接材料管理…………………………………………6、焊接准备……………………………………………………………7、焊接及热处理施⼯程序……………………………………………8、焊接及热处理⼯艺…………………………………………………9、焊接检查……………………………………………………………10、焊接和热处理防护措施…………………………………………11、质量保证措施……………………………………………………12、安全保证措施……………………………………………………1、⼯程概况20万吨/年甲醇联合装置部分⼯艺管道采⽤了15CrMo耐热钢材质，15CrMo管道可焊性较差，需焊前预热，焊后要求进⾏热处理。
15CrMo管道的焊接是本装置焊接施⼯的难点这⼀。
施⼯时必须由具备15CrMo管道焊接资格和经验的优秀焊⼯施焊。
焊前要求进⾏焊接⼯艺评定、焊⼯考试和编制出合理的焊接⼯艺措施。
2、编制依据《现场设备、⼯业⾦属管道焊接⼯程施⼯及验收规范》（GB50236-98）《钢制压⼒容器焊接⼯艺评定》（JB4708-2000）；《⽯油化⼯⼯程铬钼耐钢管道焊接技术规程》（SHJ520-91）；我公司承建的多套炼油、⽯化、化肥和甲醇装置《焊接⽅案》及施⼯经验；我公司《焊接⼯艺评定汇编》。
3、15CrMo耐热钢管道焊接性分析15CrMo属低合⾦珠光体耐热钢，具有良好的⾦属抗氧化性、热强性和抗氢蚀性能。
CrMo钢管焊接工艺
15CrMo钢管焊接工艺焊接工艺方案Ⅰ：焊接预热，采用ER80S-B2L焊丝，TiG焊打底。
E801 8-B2焊条，焊条电弧焊盖面，焊后进行局部热处理。
方案Ⅱ：采用ER80S-B2L焊丝，TiG焊打底。
E309Mo-16焊条，焊条填充电弧焊盖面，焊后不进行热处理。
焊丝和焊条的化学成分及力学性能见表1。
表1 焊接材料的化学成分和力学性能型号C MnSi Cr Ni Mo S P δb/Mpa δ,% 。
ER80S-B2L≤0.05 0.70.41.2 <0.20.5 ≤0.025 ≤0.025 ≤500 25 。
E8018-B2 0.070.7 0.3 1.1 0.5 ≤0.04 ≤0.03 550 19 。
E309Mo-16≤0.12 0.5～2.5 0.9 22.0～25.0 12.0～14.0 2. 0～3.0≤0.025≤0.035 550 25 。
焊前准备试件采用15CrMo钢管,规格为φ325×25，坡口型式及尺寸见图1。
焊前用角向磨光机将坡口内外及坡口边缘50mm范围内打磨至露出金属光泽，然后用丙酮清洗干净。
试件为水平固定位置，对口间隙为4mm，采用手工钨极氩弧焊沿园周均匀点焊六处，每处点固长度应不小于20mm。
焊条按表2的规范进行烘烤。
焊条烘烤规范焊条型号烘烤温度保温时间E8018-B2 300 ℃2hE309Mo-16 150 ℃1.5h工艺参数按方案Ⅰ焊前需进行预热，根据Tto-Bessyo等人提出的计算预热温度公式：To=350√[C]-0.25（℃）式中，To——预热温度，℃。
[C]=[C]x [C]p [C]p=0.005S[C]x[C]x=C （Mn Cr）/9 Ni/18 7Mo/90 式中，[C]x——成分碳当量；[C]p——尺寸碳当量；S——试件厚度（本文中S=25mm）。
[C]x=C （Mn Cr）/9 7/90Mo=0.361[C]p=0.045 则To=138℃因此预热温度选为150℃。
CrMo铬钼钢管道焊接及热处理-施工方案范本资料
河南开祥化工有限公司甲醇联合装置建筑安装工程15CrMo铬钼钢管道焊接及热处理施工方案中国化学工程第十四建设公司二OO四年十一月二十八日目录1、工程概况……………………………………………………………2、编制依据……………………………………………………………3、15CrMo耐热钢管道焊接性分析…………………………………4、焊接人员和焊接设备要求…………………………………………5、焊工代号、焊接材料管理…………………………………………6、焊接准备……………………………………………………………7、焊接及热处理施工程序……………………………………………8、焊接及热处理工艺…………………………………………………9、焊接检查……………………………………………………………10、焊接和热处理防护措施…………………………………………11、质量保证措施……………………………………………………12、安全保证措施……………………………………………………1、工程概况20万吨/年甲醇联合装置部分工艺管道采用了15CrMo耐热钢材质，15CrMo 管道可焊性较差，需焊前预热，焊后要求进行热处理。
15CrMo管道的焊接是本装置焊接施工的难点这一。
施工时必须由具备15CrMo管道焊接资格和经验的优秀焊工施焊。
焊前要求进行焊接工艺评定、焊工考试和编制出合理的焊接工艺措施。
2、编制依据2.1《现场设备、工业金属管道焊接工程施工及验收规范》（GB50236-98）2.2 《钢制压力容器焊接工艺评定》（JB4708-2000）；2.3《石油化工工程铬钼耐钢管道焊接技术规程》（SHJ520-91）；2.4 我公司承建的多套炼油、石化、化肥和甲醇装置《焊接方案》及施工经验；2.5 我公司《焊接工艺评定汇编》。
3、15CrMo耐热钢管道焊接性分析3.1 15CrMo属低合金珠光体耐热钢，具有良好的金属抗氧化性、热强性和抗氢蚀性能。
该钢种经正火加回火或高温回火后的显微组织是铁素体加珠光体。
15CrMo铬钼钢管道焊接及热处理现场施工方法
河南开祥化工有限公司甲醇联合装置建筑安装工程15CrMo铬钼钢管道焊接及热处理施工方案中国化学工程第十四建设公司二OO四年十一月二十八日目录1、工程概况……………………………………………………………2、编制依据……………………………………………………………3、15CrMo耐热钢管道焊接性分析…………………………………4、焊接人员和焊接设备要求…………………………………………5、焊工代号、焊接材料管理…………………………………………6、焊接准备……………………………………………………………7、焊接及热处理施工程序……………………………………………8、焊接及热处理工艺…………………………………………………9、焊接检查……………………………………………………………10、焊接和热处理防护措施…………………………………………11、质量保证措施……………………………………………………12、安全保证措施……………………………………………………1、工程概况20万吨/年甲醇联合装置部分工艺管道采用了15CrMo耐热钢材质，15CrMo 管道可焊性较差，需焊前预热，焊后要求进行热处理。
15CrMo管道的焊接是本装置焊接施工的难点这一。
施工时必须由具备15CrMo管道焊接资格和经验的优秀焊工施焊。
焊前要求进行焊接工艺评定、焊工考试和编制出合理的焊接工艺措施。
2、编制依据2.1《现场设备、工业金属管道焊接工程施工及验收规范》（GB50236-98）2.2《钢制压力容器焊接工艺评定》（JB4708-2000）；2.3《石油化工工程铬钼耐钢管道焊接技术规程》（SHJ520-91）；2.4我公司承建的多套炼油、石化、化肥和甲醇装置《焊接方案》及施工经验；2.5我公司《焊接工艺评定汇编》。
3、15CrMo耐热钢管道焊接性分析3.115CrMo属低合金珠光体耐热钢，具有良好的金属抗氧化性、热强性和抗氢蚀性能。
该钢种经正火加回火或高温回火后的显微组织是铁素体加珠光体。
15CrMo铬钼钢管道焊接及热处理施工方案
焊工正式焊接前必须模拟现场条件进行练习培训，只有通过业主主持的考试后才 能上岗正式焊接。
7、焊接及热处理施工程序
15CrMo铬钼钢施焊程序见图7-1
（图7-1）15CrMo铬钼钢施焊程序图
8、焊接及热处理工艺
焊接及热处理工艺参数
15CrMo管道焊接及热处理工艺参数见下表8-1和表8-2:
本工程建立安装质量保证体系，15CrM0管道焊接时焊接和热处理责任工程师必须
焊
1
焊工
4
具备D/WS2-1314焊接合格项目
2
热处理工
2
3
焊接技术员
1
焊接责任工程师担任
4
热处理技术员
1
热处理责任工程师担任
5
焊接检查员
1
质检责任工程师担任
6
焊接检验员
2
具备RTII级探伤资格证
焊工凭焊接责任工程师签发的焊条领用卡和焊条筒去领取焊条（以根计） 焊工焊前核对焊条尾部的色标，确认无误后方可使用，当班所剩焊条和焊条头
应退回洪干室，按规定重新烘干并标识，经二次烘干仍未用完的焊条不得用于正式工 程。
焊丝使用前用砂纸打磨表面的氧化膜，然后用丙酮擦洗脱脂。
材料验收
对到仙的15CrMo管道及管件，除对质量证明文件和外观进行验收外，还应进行
15CrMo管道化学成分和机械性能
元素含量(%)
C
Mn
Si1Cr
Mo
S
P
参加15CrMo铬钼钢管道焊接的焊工必须按《锅炉压力容器焊工考试规则》经过
考试，取得技术监督部门颁发的焊工合格证，具备15CrMo管焊接合格项目，且具备15CrM0管焊接经验，才能参加本工程15CrMo管道焊接施工。
铬钼管道焊接及热处理方案
3.5.3焊条、焊丝应存放在架子上，架子离地面和墙面的距离应不小于300mm，架子上宜放置干燥剂。
3.5.4由专人负责，统一管理，作好记录，材料工程师定期进行检查。
施焊前应确认环境符合下列要求：
风速：手弧焊小于
相对湿度：相对湿度小于
当环境条件不符合上述要求时，必须采取挡风、防雨等有效防护措施。
3.4焊工管理：
参加施焊的焊工持证上岗施焊，严禁无证上岗施工。
焊工配备以下工具：钢丝刷、锉刀、焊条筒、角向磨光机、直磨机。
3.5焊材管理：
3.5.1、入库材料应具有合格质量证明文件。
二、编制依据
2.1、厂际外管Y-10035项目设计图纸；
2.2、《工业金属管道工程施工及验收规范》GB50235-97；
2.3、《现场设备工业管道焊接工程施工及验收规范》GB50236-98；
2.4、《石油化工有毒、可燃介质管道施工及验收规范》SH3501-2002；
2.5、《石油化工铬钼耐热钢焊接规程》SH/T3520-2004；
3.1.1
3.1.2
3.1.3
3.1.4
3.2
3.2.1
3.2.2
3.2.3
3.3
3.3.1
焊工必须持有有效期内相应材质(A355 P11)、相应位置的《锅炉压力容器压力管道焊工考试与管理规则》合格证或《现场设备、工业管道焊接施工及验收规范》合格证或设计规定的其它合格证及MTO项目合格焊工证。
3.3.2环境条件：
4.5
预热宜用电加热器加热法，并应在坡口两侧均匀进行，定位焊缝可采用火焰加热，
15CrMo铬钼钢管道焊接及热处理施工方案
河南开祥化工有限公司甲醇联合装置建筑安装工程15CrMo铬钼钢管道焊接及热处理施工方案中国化学工程第十四建设公司二OO四年十一月二十八日目录1、工程概况……………………………………………………………2、编制依据……………………………………………………………3、15CrMo耐热钢管道焊接性分析…………………………………4、焊接人员和焊接设备要求…………………………………………5、焊工代号、焊接材料管理…………………………………………6、焊接准备……………………………………………………………7、焊接及热处理施工程序……………………………………………8、焊接及热处理工艺…………………………………………………9、焊接检查……………………………………………………………10、焊接和热处理防护措施…………………………………………11、质量保证措施……………………………………………………12、安全保证措施……………………………………………………1、工程概况20万吨/年甲醇联合装置部分工艺管道采用了15CrMo耐热钢材质，15CrMo 管道可焊性较差，需焊前预热，焊后要求进行热处理。
15CrMo管道的焊接是本装置焊接施工的难点这一。
施工时必须由具备15CrMo管道焊接资格和经验的优秀焊工施焊。
焊前要求进行焊接工艺评定、焊工考试和编制出合理的焊接工艺措施。
2、编制依据2.1《现场设备、工业金属管道焊接工程施工及验收规范》（GB50236-98）2.2 《钢制压力容器焊接工艺评定》（JB4708-2000）；2.3《石油化工工程铬钼耐钢管道焊接技术规程》（SHJ520-91）；2.4 我公司承建的多套炼油、石化、化肥和甲醇装置《焊接方案》及施工经验；2.5 我公司《焊接工艺评定汇编》。
3、15CrMo耐热钢管道焊接性分析3.1 15CrMo属低合金珠光体耐热钢，具有良好的金属抗氧化性、热强性和抗氢蚀性能。
该钢种经正火加回火或高温回火后的显微组织是铁素体加珠光体。
铬钼钢管道焊接施工方案
1.工程简介1.1工程概况浙江华联三鑫2×60万吨/年PTA装置由中石化工程建设公司负责施工图及配套工程的设计。
该工程铬钼工艺管线的施工范围主要集中在装置部分的工艺空压机单元（A区）的安装，共有5条工艺管线，总延长米为61.8M，阀门17只，焊道722英寸。
管线材质为A335 GR.P11（进口），最大管径为DN300，最大管壁厚47mm，最高设计温度550℃，最高设计压力16MPa。
1.2工程特点1.2工程特点1.2.1 A335 GR.P11钢属于低合金耐热钢，采用珠光体焊条焊接易产生延迟裂纹。
1.2.2焊缝组对必须预热、后热，管壁较厚（最大为47mm），难度大。
1.2.3热处理后硬度要求较高，给热处理保温和参数控制都增加了很大难度。
1.2.5管道安装质量要求高，与设备连接部分必须做到无应力安装。
1.2.6对文明施工及现场防护要求高，现场安装应做好对管道本身的防护，应在专门的场地进行预制，并做好防风、防雨措施。
1.3主要实物量主要工程实物量：表一2.编制依据及施工验收规范2.1 编制依据2.1.1中国石化工程建设公司设计的管线施工图纸、安装说明书。
2.1.2《仪征化纤股份有限公司年产45万吨PTA主装置安装工程质量计划/施工组织设计》.2.2 施工验收规范2.2.1压力管道安全管理与监察规定劳部发（1996）140号2.2.2石油化工工程铬钼耐热钢管道焊接技术规程 SHJ3520-1991 2.2.3石油化工有毒、可燃介质管道施工及验收规范 SH3501-97 2.2.4工业金属管道工程施工及验收规范 GB50235-97 2.2.5现场设备、工业管道焊接工程施工及验收规范 GB50236-98 2.2.6压力容器无损检测 JB4730-94 2.2.7工业金属管道工程质量检验评定标准 GB50184-933.铬钼钢管施工工艺及技术要求3.1 施工工艺程序施工准备、原材料检验→下料→坡口加工→焊材烘烤、清理→焊件组对→预热、点焊→预热（伴热）焊接→焊后后热→外观检验→热处理→RT（UT）及硬度检查→焊缝返修、热处理及再次检验→管线试压→管线吹扫→系统气密。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C r M o铬钼钢管道焊接及热处理施工方案Lele was written in 2021河南开祥化工有限公司甲醇联合装置建筑安装工程15CrMo铬钼钢管道焊接及热处理施工方案中国化学工程第十四建设公司二OO四年十一月二十八日目录1、工程概况……………………………………………………………2、编制依据……………………………………………………………3、15CrMo耐热钢管道焊接性分析…………………………………4、焊接人员和焊接设备要求…………………………………………5、焊工代号、焊接材料管理…………………………………………6、焊接准备……………………………………………………………7、焊接及热处理施工程序……………………………………………8、焊接及热处理工艺…………………………………………………9、焊接检查……………………………………………………………10、焊接和热处理防护措施…………………………………………11、质量保证措施……………………………………………………12、安全保证措施……………………………………………………1、工程概况20万吨/年甲醇联合装置部分工艺管道采用了15CrMo耐热钢材质，15CrMo管道可焊性较差，需焊前预热，焊后要求进行热处理。
15CrMo管道的焊接是本装置焊接施工的难点这一。
施工时必须由具备15CrMo管道焊接资格和经验的优秀焊工施焊。
焊前要求进行焊接工艺评定、焊工考试和编制出合理的焊接工艺措施。
2、编制依据《现场设备、工业金属管道焊接工程施工及验收规范》（GB50236-98）《钢制压力容器焊接工艺评定》（JB4708-2000）；《石油化工工程铬钼耐钢管道焊接技术规程》（SHJ520-91）；我公司承建的多套炼油、石化、化肥和甲醇装置《焊接方案》及施工经验；我公司《焊接工艺评定汇编》。
3、15CrMo耐热钢管道焊接性分析15CrMo属低合金珠光体耐热钢，具有良好的金属抗氧化性、热强性和抗氢蚀性能。
该钢种经正火加回火或高温回火后的显微组织是铁素体加珠光体。
但在焊接状态下，焊接头内往往出现贝氏体和FeC，这对耐氢蚀性能和耐高温性能是不利的。
特别是贝氏体，它是合金元素和残余奥氏体的偏转造成的。
具有高的含碳量和显微硬度，需要通过回火来消除。
因此要求焊接必须预热，焊后进行热处理。
预热温度150~200℃，焊后热处理温度380~720℃。
15CrMo有一定过热倾向，焊接过程中严重过热时，焊接接头内会出现网状铁素体和粗大魏氏组织，使接头脆化。
因此焊接过程中应控制焊接热输入（包括预热温度、层间温度、焊接线能量）。
15CrMo钢焊后进行高温回火处理可达到降低焊接接头的硬度，促使氢从焊接区逸出，使组织稳定，改善机械和高温性能的目的。
另外15CrMo管焊后会产生很大的残余应力。
对耐氢蚀很不利。
焊后高温回火也可以消除焊接头的残余应力。
控制焊接区组织转变的进程是焊接质量控制的要点。
在焊接过程中必须严格控制焊件的层间温度，使其保持在预热温度或更高的温度。
其次要控制从层间温度冷却至焊接后热处理开始的时间间隔。
焊后若不能及时进行焊后热处理，应立即进行后热处理。
15CrMo管道的化学万分和机构性能见下表15CrMo管道化学成分和机械性能4、焊接人员和焊接设备要求焊工参加15CrMo铬钼钢管道焊接的焊工必须按《锅炉压力容器焊工考试规则》经过考试，取得技术监督部门颁发的焊工合格证，具备15CrMo管焊接合格项目，且具备15CrMo管焊接经验，才能参加本工程15CrMo管道焊接施工。
焊接和热处理责任工程师本工程建立安装质量保证体系，15CrMo管道焊接时焊接和热处理责任工程师必须到岗。
焊接责任工程师和热处理责任工程师，应具备15CrMo管道焊接及热处理经验。
焊接检验员焊接检验员即无损检测人员须具备II级以上射线探伤资格证。
15CrMo管道焊接人员配备计划见表4-4（表4-4）焊接及热处理设备要求及配备15CrMo管道焊接全部采用先进的ZX7-400ST型电弧焊/氩弧焊两用直流逆变焊机。
焊后使用绳型电加热器和DWA-180KW电脑温控设备进行热处理。
5、焊工代号、焊接材料管理焊工代号管理对参与本工程施工的焊工进行统一编号。
焊工代号一经确定，在施工过程中不再变动，一名焊工离岗后，与其对应的焊工代号即相应空缺。
将具备焊工姓名、对应代号和合格项目的焊工登记表交项目部一份。
焊工必须在他本人施焊的焊接接头上，距焊缝最后收弧处20mm部位用钢印打上本人代号。
焊接责任工程师应作好焊接记录，并将焊缝代号及其所焊焊工代号在焊接记录图上标出。
焊接材料管理加强焊材管理，对铬钼钢管道专用焊材采取如下特殊管理措施：焊条的保管、烘干、发放统一由供应部门负责，供应部门设铬钼钢管道专用焊材库和焊材烘干室、配备去湿机和干湿温度计以及温湿度自动记录仪使焊条库相对温度保持在60%以下。
焊条分类堆放，并有明显标识，注明焊条牌号和规格。
根据勤务员进度和安排，焊条烘干负责人凭焊接责任工程师签发的领用单领取焊条并进行烘干。
焊条启封后首先由焊条烘干负责人对焊条进行外观检查，确认合格后立即放入烘箱，经过烘干的焊条转入恒温箱内存放并做好记录。
焊工凭焊接责任工程师签发的焊条领用卡和焊条筒去领取焊条（以根计）。
焊工焊前核对焊条尾部的色标，确认无误后方可使用，当班所剩焊条和焊条头应退回洪干室，按规定重新烘干并标识，经二次烘干仍未用完的焊条不得用于正式工程。
焊丝使用前用砂纸打磨表面的氧化膜，然后用丙酮擦洗脱脂。
6、焊接准备材料验收对到仙的15CrMo管道及管件，除对质量证明文件和外观进行验收外，还应进行100%的光谱及硬度检查，确认材质无误和其热处理状态符合退火状态供货的要求，其硬度≤187HB。
焊接工艺评定焊接前严格按公司《质量保证手册》中《焊接控制程序》和《热处理控制程序》要求进行焊接工艺评定。
焊接工艺评定试件采用与正式焊相同的管材、焊接材料和相同的焊接条件。
编制焊接及热处理工艺规程根据焊接工艺评定报告和工程情况，编制焊接及热处理工艺规程。
焊工培训考试焊工正式焊接前必须模拟现场条件进行练习培训，只有通过业主主持的考试后才能上岗正式焊接。
7、焊接及热处理施工程序15CrMo铬钼钢施焊程序见图7-1（图7-1）15CrMo铬钼钢施焊程序图8、焊接及热处理工艺焊接及热处理工艺参数15CrMo管道焊接及热处理工艺参数见下表8-1和表8-2：（表8-1）（表8-2）焊接及热处理工艺要点焊前准备为保证焊缝背面成型良好，采用了氩弧焊打底。
焊道坡口两侧里外10~15mm范围内及所用焊丝都要彻底去除锈蚀、油污、结垢等杂物，直到吐现金属光泽。
施工现场设好防风雨棚，避免穿堂风和淋雨。
焊前预热预热的目的是减少焊件与焊缝的温度梯度，降低焊接接头的冷却速度，降低温差所造成的应力和淬硬组织，预热是防止冷裂纹产生的有效措施之一。
预热采用电加热法，在坡口两侧均匀进行，热透而无局部过热。
预热温度为150-200℃，预热范围不小于100mm，加热区以外的100mm范围内予以保温。
预热后立即进行手工钨极氩弧焊打底，打底焊应一次连续焊完。
底层焊道要求焊透、成型好、焊肉厚度约3mm。
用手工电弧焊进行填充盖面，并在保持不低于预热温度的条件下，将焊缝一次连续焊完。
如中断焊接，须采取后热、缓冷等措施。
再进行焊接前须检查，确认无裂纹后按原工艺要求继续焊接。
后热焊完后若不能及时进行焊后热处理，应立即进行300~500℃、15-30min的后热处理，保温缓冷。
加速氢的逸出，减少焊缝中的扩散氩，降低接头的焊接应力，减少冷裂纹。
焊后热处理焊后热处理是对15CrMo炉管进行高温回火，以改善组织，提高热强性和消除残余应力。
焊接热处理时应编制热处理施工技术措施，在技术措施上，要逐根列出需热处理的管道号，并明确热处理参数。
主管技术员要按图纸及规范编制“热处理委托单”，随同管段图下发给热处理班组，并监督执行，确保热处理工作进行得及时、正确。
热处理的焊道应包含仪表管咀、加强管接头，支吊装角焊缝等，不得遗漏。
焊后热处理采用（绳型电加热器）电加热法，用硅酸铝纤维棉保温，DWA-180Kw电脑温控设备自动测温和打印热处理曲线。
热处理工艺曲线见下图。
(℃)800700600500 400 300200 100 0 0 1 2 3 4 5 时间（h ）9、焊接检查 外观检查外观质量要求应符合表9-1。
（表9-1）内部检查对接焊缝进行100%无损检测。
射线检测合格等级为II 级。
对先进行无损检查后进行热处理的焊缝，焊后热处理完成后，对热处理焊口作10%超声检测，以无裂纹为合格。
硬度检测.1 15CrMo 材料在焊接过程中不可避免地会产生贝氏体淬硬组织。
若焊后热处理不完善，会残存一些淬硬组织，形成高硬度区。
高硬度区的存在为脆性裂和应力腐蚀开裂提供了基础条件。
热处理后，用硬度测定法对热处理质量进行检验。
应对焊缝、热影响区及其附近母材分别抽检表面布氏硬度，抽检数量应不小于热处理焊口总量的10%，所测硬度值应符合要求，否则，必须重新进行热处理并做硬度测试。
10、 焊接和热处理防护措施焊接须采取可靠的防风措施。
管道的焊接在预制平台四周搭设大型临时防风棚。
工艺管道焊接时在管口要用塑料帽封闭，焊口处用可拆移帆布挡风棚挡风。
热处理时管道两湍应封闭，防止穿堂风。
11、质量保证措施施工前编制焊接和热处理工艺并以焊接和热处理工艺卡形式向施工班组进行技术交底。
焊接过程中，焊工必须严格遵守工艺纪律。
焊接技术人员和焊接检查员加强监督检查，发现违规违纪现象及时予以纠正。
经自检、专检发现的不合格焊口及时进行返修。
及时做好各种焊接记录。
无损探伤人员及时反馈探伤信息，以便组织不合格焊口的返修。
建立焊接质量优劣与职工收入挂钩制度。
焊接质量一贯优良的施工班组和焊工个人给予奖励，而焊接质量较差的施工班组和焊工个人则视不合格数量给予相应处罚。
12、安全保证措施焊接施工人员除需遵守一般的安全规定外，另应注意以下几点：所有焊机必须有可靠接地；管工组对时必须配带防紫外线眼镜；进行射线探伤时，应设立警戒区，防止外人误入被照。
