课程设计——汽车尾灯控制器的设计1

合集下载

汽车尾灯控制器的设计.EDA课程设计

汽车尾灯控制器的设计.EDA课程设计

EDA 课程设计报告书课题名称 汽车尾灯控制器的设计姓 名 谢亨 学 号 0812201-48 院 系 物理与电信工程系 专 业 电子信息工程 指导教师周来秀 讲师2011年 6月10日※※※※※※※※※ ※※ ※※ ※※※※※※※※※※※2008级学生EDA 课程设计汽车尾灯控制器的设计谢亨(湖南城市学院物理与电信工程系电子信息工程专业,湖南益阳,41300)1设计目的(1)学会在QuartusⅡ环境中运用VHDL语言设计方法来构建具有一定逻辑功能的模块,并能运用原理图设计方法完成顶层设计。

掌握所学的课程知识和基本单元电路的综合设计应用。

(2)通过对实用汽车尾灯控制器的设计,巩固和综合运用所学知识,提高设计能力,并掌握汽车尾灯控制在FPGA中实现的方法。

2设计的主要内容和要求(1)汽车正常行驶时,指示灯不亮。

(2)汽车右转时,右侧的指示灯亮。

(3)汽车左转时,左侧的指示灯亮。

(4)汽车刹车时,左右两侧的指示灯同时亮。

(5)汽车在雾中行驶时,左侧的指示灯不断闪烁。

(6)汽车在倒车时,右侧的指示灯不断闪烁。

3 整体设计方案汽车尾灯控制器就是一个状态机的实例。

整体设计方框图如图3.1所示图3.1 整体设计方框图整个系统由4个模块组成:主控制模块,左侧控制模块,雾、倒车控制模块,右侧控制模块和显示模块。

其中主控制模块主要包括转向控制、雾中行驶控制和倒车控制, CLK为时钟信号。

左侧控制模块主要包括对左侧转向和刹车指示灯的控制。

右侧控制模块主要包括对右侧转向和刹车指示灯的控制。

雾、倒车控制模块主要包括对雾中行驶指示灯和倒车指示灯的控制。

显示模块为各状态的指示灯。

汽车尾灯控制器工作过程:当汽车正常行驶时所有指示灯都不亮;汽车右转弯时,汽车右侧的指示灯RD1亮;汽车左转弯时,汽车左侧的指示灯LD1亮;刹车时,汽车右侧的指示灯RD2和左侧的指示灯LD2同时亮;汽车在雾中行驶时,左侧的指示灯LD3不断闪烁。

汽车在倒车时,右侧的指示灯RD3不断闪烁。

汽车尾灯控制器设计(数字逻辑课程设计)

汽车尾灯控制器设计(数字逻辑课程设计)

齐鲁工业大学课程设计专用纸成绩课程名称数字逻辑指导教师院(系)信息学院专业班级学生姓名仅作参考学号不谢设计日期 2014.7.2课程设计题目汽车尾灯控制器设计一、课程设计目的与任务课程设计的目的:通过课程设计让学生进一步熟悉常用电子器件的类型和特性,并掌握合理选用的原则;提高学生的综合运用所学的理论知识,独立分析和解决问题的能力;让学生初步掌握对电子线路安装与调试等。

设计任务:设计一个汽车尾灯显示控制,实现对汽车尾灯状态的控制。

二、课程设计内容1 本设计题目的主要内容本设计主要是用中、小规模集成电路设计一个汽车尾灯显示控制。

在汽车尾部左右两侧各有3个指示灯(假定用发光二极管模拟),根据汽车运行的状况,指示灯需具有四种不同的状态:①汽车正向行驶时,左右两侧的指示灯处于熄灭状态。

②汽车向右转弯行驶时,右侧的三个指示灯按循环顺序点亮③汽车向左转弯行驶时,左侧的三个指示灯按循环顺序点亮④汽车临时刹车时,左右两侧指示灯处于同时闪烁状态。

使用Multisim 2000进行仿真设计。

汽车尾灯显示控制的构成:(1)模式控制电路(2)三进制计数器(3)译码与显示驱动电路(4)尾灯状态显示电路2 基本要求(1)要求电路简单可靠,仿真结果基本正确。

(2)满足基本的设计要求,基本功能能够实现。

(3)提交课程设计报告。

齐鲁工业大学课程设计专用纸(附页)3 设计思想与总体构架为了区分汽车尾灯的4种不同的显示模式,需设置2个状态控制变量。

假定用开关K1和K0进行显示模式控制,可列出汽车尾灯显示状态与汽车运行状态的关系,如表所示。

表汽车尾灯和汽车运行状态(“0”表示开关打开,“1”表示开关合上)开关控制6个发光二极管汽车运行状态K1 K0 D1 D2 D3 D4 D5 D61 1 正常运行灯灭灯灭1 0 右转弯按D1、D2、D3顺序循环点亮灯灭0 1 左转弯灯灭按D4、D5、D6顺序循环点亮0 0 临时刹车所有尾灯同时按cp闪烁该电路主要有三方面的要求,一时脉冲,二是汽车的行驶状态要与汽车尾灯的显示要对应,三是汽车尾灯的循环变亮。

汽车尾灯控制器课程设计

汽车尾灯控制器课程设计

汽车尾灯控制器课程设计一、课程目标知识目标:1. 学生能够理解并掌握汽车尾灯控制器的基本原理和电路组成;2. 学生能够描述不同类型汽车尾灯控制器的功能及特点;3. 学生能够运用所学知识,分析汽车尾灯控制器的工作过程及其在汽车安全中的作用。

技能目标:1. 学生能够运用绘图软件绘制简单的汽车尾灯控制器电路图;2. 学生能够通过实验操作,正确连接并测试汽车尾灯控制器电路;3. 学生能够运用编程软件编写简单的汽车尾灯控制程序,实现尾灯的基本控制功能。

情感态度价值观目标:1. 学生通过学习汽车尾灯控制器,培养对汽车电子技术的兴趣和热情;2. 学生能够认识到科技在生活中的应用,增强学以致用的意识;3. 学生在学习过程中,培养团队合作精神,提高沟通与协作能力。

课程性质:本课程为实践性较强的学科,结合理论教学与实际操作,旨在培养学生的动手能力、创新意识和实际应用能力。

学生特点:学生具备一定的电子技术基础知识,对汽车电子技术有一定的好奇心,喜欢动手实践。

教学要求:注重理论与实践相结合,强调学生的主体地位,充分调动学生的积极性,引导学生主动探究、实践和创新。

通过课程学习,使学生在知识、技能和情感态度价值观方面均取得具体的学习成果。

二、教学内容本课程教学内容主要包括以下三个方面:1. 理论知识:- 汽车尾灯控制器的基本原理;- 汽车尾灯控制器的电路组成及各部分功能;- 常见汽车尾灯控制器的类型及特点;- 汽车尾灯控制器在汽车安全中的作用。

教学内容参考教材相关章节,结合课程目标进行讲解。

2. 实践操作:- 汽车尾灯控制器电路图的绘制;- 汽车尾灯控制器电路的连接与测试;- 编写简单的汽车尾灯控制程序;- 分析实验结果,优化控制器设计。

实践操作部分结合教材实验指导,确保学生能够将理论知识应用到实际中。

3. 教学进度安排:- 第一周:介绍汽车尾灯控制器的基本原理和电路组成;- 第二周:讲解不同类型汽车尾灯控制器及其特点;- 第三周:指导学生绘制汽车尾灯控制器电路图;- 第四周:组织学生进行汽车尾灯控制器电路的连接与测试;- 第五周:编写简单的汽车尾灯控制程序,分析实验结果。

汽车尾灯控制器课程设计

汽车尾灯控制器课程设计

汽车尾灯控制器课程设计一、课程目标知识目标:1. 学生能理解并描述汽车尾灯控制器的基本工作原理和电路组成。

2. 学生能够运用所学的电子元件知识,分析并设计简单的汽车尾灯控制电路。

3. 学生掌握相关的物理概念,如电流、电压、电阻,并了解它们在汽车尾灯控制器中的应用。

技能目标:1. 学生能够运用电路图绘制软件,设计并展示一个基本的汽车尾灯控制电路。

2. 学生通过小组合作,动手搭建并测试汽车尾灯控制电路,提升实际操作能力。

3. 学生能够运用问题解决策略,对汽车尾灯控制电路中可能出现的问题进行诊断和修复。

情感态度价值观目标:1. 学生培养对电子技术和汽车工程领域的兴趣,激发探索精神和创新意识。

2. 学生通过课程学习,认识到科技与生活的密切联系,增强学以致用的实践意识。

3. 学生在小组合作中学会沟通与协作,培养团队精神和责任感。

分析课程性质、学生特点和教学要求:本课程设计以电子技术为核心,结合汽车工程应用,针对高年级有一定电子基础的学生。

课程性质为理论与实践相结合,注重培养学生的动手能力和实际问题解决能力。

学生特点为好奇心强,喜欢探索新知,对实用性强的课程内容有较高的学习热情。

教学要求注重启发式教学,鼓励学生主动探索,合作交流,将理论知识与实践操作紧密结合,以达到最佳的学习效果。

通过具体的学习成果分解,后续教学设计和评估将更有针对性。

二、教学内容1. 教学大纲:a. 汽车尾灯控制器基本原理介绍(对应教材第3章)- 电路组成与功能- 控制器工作原理b. 电子元件及其在汽车尾灯控制器中的应用(对应教材第4章)- 电阻、电容、二极管、三极管等元件特性- 元件在控制电路中的作用c. 汽车尾灯控制电路分析与设计(对应教材第5章)- 电路图的识别与绘制- 控制电路的搭建与调试d. 故障诊断与问题解决策略(对应教材第6章)- 常见故障分析- 问题解决方法及技巧2. 教学内容安排与进度:- 第1课时:汽车尾灯控制器基本原理介绍- 第2课时:电子元件及其在汽车尾灯控制器中的应用- 第3课时:汽车尾灯控制电路分析与设计- 第4课时:动手实践:搭建与测试汽车尾灯控制电路- 第5课时:故障诊断与问题解决策略3. 教材章节及内容列举:- 教材第3章:汽车尾灯控制器基本原理- 教材第4章:电子元件及其应用- 教材第5章:汽车尾灯控制电路分析与设计- 教材第6章:故障诊断与问题解决三、教学方法1. 讲授法:- 对于汽车尾灯控制器基本原理和电子元件的基础知识部分,采用讲授法进行教学,教师通过清晰的讲解,使学生快速掌握理论要点。

汽车尾灯设计课程设计

汽车尾灯设计课程设计

汽车尾灯设计课程设计
本课程设计旨在教授学生如何设计汽车尾灯,包括以下内容:
1. 汽车尾灯的基本知识:学生将学习汽车尾灯的基本构造、原理、灯泡种类、光学原理等知识。

2. 设计理论与实践:学生将了解汽车尾灯设计的理论基础,如灯组布局、材料选择、颜色搭配等,并进行实践操作,设计出符合安全、美观、实用性的尾灯。

3. 制作技能:学生将学习如何使用相应的工具和材料进行尾灯的制作,包括3D建模、打样、成型、喷漆等技能。

4. 实际应用:学生将了解汽车尾灯在实际应用中的地位和作用,以及如何将设计成果应用于实际生产中。

通过本课程的学习,学生将掌握汽车尾灯的设计理论和实际制作能力,提高其创新能力和实践能力,为未来从事汽车设计及相关行业打下坚实的基础。

- 1 -。

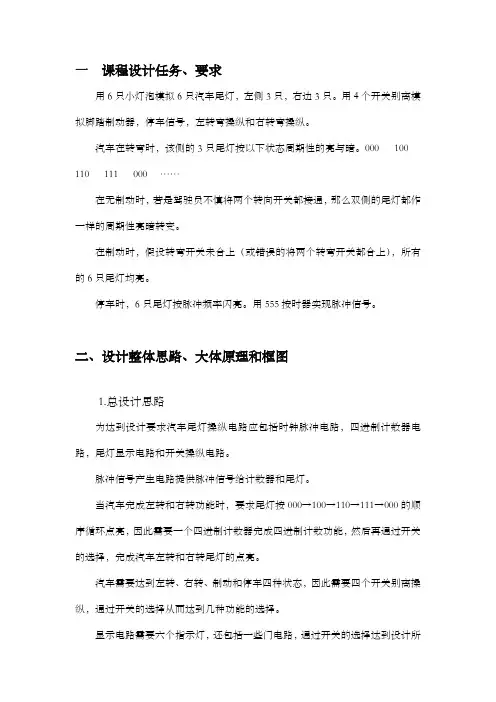

课程设计汽车尾灯操纵电路设计

课程设计汽车尾灯操纵电路设计

一课程设计任务、要求用6只小灯泡模拟6只汽车尾灯,左侧3只,右边3只。

用4个开关别离模拟脚踏制动器,停车信号,左转弯操纵和右转弯操纵。

汽车在转弯时,该侧的3只尾灯按以下状态周期性的亮与暗。

000100 110111000……在无制动时,若是驾驶员不慎将两个转向开关都接通,那么双侧的尾灯都作一样的周期性亮暗转变。

在制动时,假设转弯开关未合上(或错误的将两个转弯开关都合上),所有的6只尾灯均亮。

停车时,6只尾灯按脉冲频率闪亮。

用555按时器实现脉冲信号。

二、设计整体思路、大体原理和框图1.总设计思路为达到设计要求汽车尾灯操纵电路应包括时钟脉冲电路,四进制计数器电路,尾灯显示电路和开关操纵电路。

脉冲信号产生电路提供脉冲信号给计数器和尾灯。

当汽车完成左转和右转功能时,要求尾灯按000→100→110→111→000的顺序循环点亮,因此需要一个四进制计数器完成四进制计数功能,然后再通过开关的选择,完成汽车左转和右转尾灯的点亮。

汽车需要达到左转、右转、制动和停车四种状态,因此需要四个开关别离操纵,通过开关的选择从而达到几种功能的选择。

显示电路需要六个指示灯,还包括一些门电路,通过开关的选择达到设计所要求的状态。

2.电路的大体原理第一通过555按时器组成的多谐振荡器产生1HZ的脉冲信号,该脉冲信号用于提供给两个四进制计数器和开关操纵电路中三输入或门的输入信号。

第二用两个160计数器改成四进制计数器,用于产生00、0一、10、11的循环信号,次信号提供左转和右转的原始信号。

汽车转弯时该侧的三个指示灯按000→100→110→111→000的顺序循环。

计数器为00状态时,表示该侧尾灯状态为000;计数器为01状态时,表示该侧尾灯状态为100;计数器为10状态时,表示该侧尾灯状态为110;计数器为11状态时,表示该侧尾灯状态为111。

用四个开关T、Z、R、L四个开关别离操纵汽车停车、制动、右转、左转四个状态。

汽车状态与尾灯显示如下表所示:(注:TZRL 别离表示停车开关、制动开关、右转开关、左转开关,R 和L 为左右转尾灯)3.电路的大体框图电路的大体框图如下:三 各部单元电路的设计(1) 脉冲电路的设计这部份电路主若是产生脉冲让指示灯能闪烁,从而令人们能够分辨出汽车的行驶状态,因此汽车的尾灯在闪烁的时候不能超过必然的频率,但频率也不能过小,同时又能够让电路正常工作。

EDA 课程设计汽车尾灯控制器
