课程设计报告—汽车尾灯
汽车尾灯控制电路课程设计报告
汽车尾灯控制电路设计第1章设计任务及要求1.1设计任务设计一个汽车尾灯控制电路，用六个发光二极管模拟汽车尾灯（左右各三个），用开关J1、J2选择控制汽车正常运行、右转弯、左转弯和刹车时尾灯的情况。
1.2设计要求1、汽车正常运行时尾灯全部熄灭。
2、汽车左转弯时左边的三个发光二极管按顺序循环点亮。
3、汽车右转弯时右边的三个发光二极管按顺序循环点亮。
4、汽车刹车时所有的指示灯随CP脉冲同时闪烁。
设计要求具体见表1-1。
表1-1 汽车尾灯显示状态变化表第2章设计方案2.1 汽车尾灯设计要求汽车行驶时有正常行驶、左转、右转和刹车四种情况，设汽车尾部左右两侧各有3个指示灯（用发光二极管模拟）。
1.汽车正常运行时指示灯全灭2.汽车右转弯时，右侧3个灯按右循环顺序点亮3.汽车左转弯时，左侧3个灯按左循环顺序点亮4.汽车临时刹车时所有指示灯同时闪烁2.2 设计原理及原理框图汽车尾灯控制电路主要由开关控制电路，三进制计数器，译码、显示驱动电路组成。
由于汽车左转或右转时，三个指示灯循环点亮，所以用三进制计数器控制译码器电路顺序输出低电平，从而控制尾灯按要求点亮。
首先，设置两个可控的开关，可产生00、01、10、11四种状态。
开关置为00状态时，汽车处于正常行驶状态；开关置为01状态时，汽车处于右转弯的状态；开关置为10状态时，汽车处于左转弯的状态；开关置为11状态时，汽车处于刹车状态。
三进制计数器可由J-K触发器构成；译码电路可用译码器74LS138和6个与非门构成；显示、驱动电路由6个发光二极管和6个反向器构成。
原理图如2-1所示：图 2-1 原理框图第3章电路设计3.1 译码、显示驱动电路译码器是一种具有“翻译”功能的逻辑电路，这种电路能将输入二进制代码的各种状态，按照其原意翻译成对应的输出信号。
有一些译码器设有一个和多个使能控制输入端，又成为片选端，用来控制允许译码或禁止译码。
74LS138是一种译码器，由于74LS138有3个输入端、8个输出端，所以，又称为3线～8线译码器。

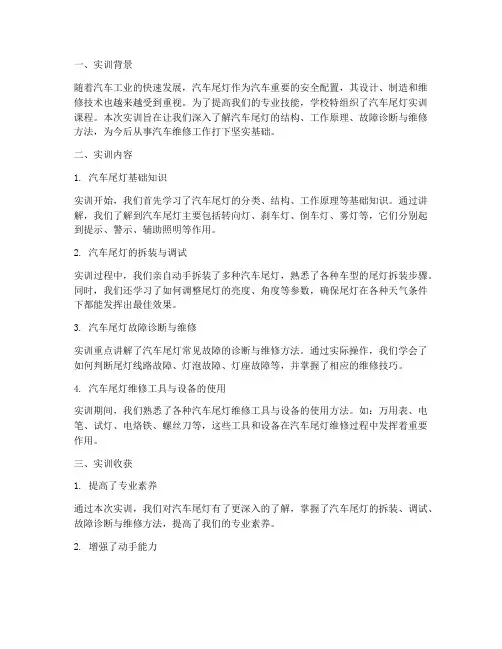

汽车尾灯实训总结报告
一、实训背景随着汽车工业的快速发展，汽车尾灯作为汽车重要的安全配置，其设计、制造和维修技术也越来越受到重视。
为了提高我们的专业技能，学校特组织了汽车尾灯实训课程。
本次实训旨在让我们深入了解汽车尾灯的结构、工作原理、故障诊断与维修方法，为今后从事汽车维修工作打下坚实基础。
二、实训内容1. 汽车尾灯基础知识实训开始，我们首先学习了汽车尾灯的分类、结构、工作原理等基础知识。
通过讲解，我们了解到汽车尾灯主要包括转向灯、刹车灯、倒车灯、雾灯等，它们分别起到提示、警示、辅助照明等作用。
2. 汽车尾灯的拆装与调试实训过程中，我们亲自动手拆装了多种汽车尾灯，熟悉了各种车型的尾灯拆装步骤。
同时，我们还学习了如何调整尾灯的亮度、角度等参数，确保尾灯在各种天气条件下都能发挥出最佳效果。
3. 汽车尾灯故障诊断与维修实训重点讲解了汽车尾灯常见故障的诊断与维修方法。
通过实际操作，我们学会了如何判断尾灯线路故障、灯泡故障、灯座故障等，并掌握了相应的维修技巧。
4. 汽车尾灯维修工具与设备的使用实训期间，我们熟悉了各种汽车尾灯维修工具与设备的使用方法。
如：万用表、电笔、试灯、电烙铁、螺丝刀等，这些工具和设备在汽车尾灯维修过程中发挥着重要作用。
三、实训收获1. 提高了专业素养通过本次实训，我们对汽车尾灯有了更深入的了解，掌握了汽车尾灯的拆装、调试、故障诊断与维修方法，提高了我们的专业素养。
2. 增强了动手能力实训过程中，我们亲自动手拆装、调试汽车尾灯，锻炼了我们的动手能力，为今后从事汽车维修工作打下了基础。
3. 拓宽了知识面实训课程涵盖了汽车尾灯的各个方面，使我们拓宽了知识面，为今后从事汽车维修工作积累了丰富的实践经验。
4. 培养了团队协作精神在实训过程中，我们分工合作，共同完成各项任务，培养了团队协作精神。
四、实训体会1. 理论与实践相结合本次实训充分体现了理论与实践相结合的教学理念，使我们能够在实践中巩固理论知识，提高专业技能。
《数字电子技术课程设计》——汽车尾灯控制电路
《数字电子技术课程设计》——汽车尾灯控制电路一、设计目的要求了解汽车尾灯控制电路的工作原理，掌握其外围电路的设计与主要性能参数的测试方法。
二、设计任务1、运用所学的理论知识，设计一种通过TTL 系列逻辑门及时序逻辑芯片设计模拟汽车尾灯工作情况电路。
2、通过制作脉冲产生器、任意进制的计数器和译码器的改用等一系列方法，以及显示驱动和模式控制的电路设计来完成任务。
3、设计通过发光二极管模拟汽车尾灯来实现了汽车在行驶时候的四种情况：正常行驶，左拐弯，右拐弯，紧急刹车。
4、设汽车尾部左右两侧各有3 个指示灯（用发光管模拟），要求是：（1）汽车正常行驶时，尾灯全部熄灭。
（2）当汽车右转弯时，右侧3 个指示灯按右循顺序点亮。
（3）当汽车左转弯时，左侧3 个指示灯按左循顺序点亮。
（4）临时刹车时，所有指示灯同时闪烁。
三、设计方案根据设计任务进行分析设计，列出设计过程、确定设计方案，按功能模块的划分选择元器件、集成电路，设计电路图，阐述基本原理。
1、任务和性能指标：用6个指示灯模拟汽车尾灯，两个开关模拟制动器。
（1）汽车正常行驶，所有指示灯都熄灭；（2）汽车右转弯时，右侧3个指示灯按右循顺序点亮；（3）汽车左转弯时，左侧3个指示灯按左循顺序点亮；（4）汽车紧急刹车时，所有指示灯同时闪烁。
2、选择总体方案：汽车尾灯控制电路主要由开关控制电路，jk时序逻辑电路，3-8译码器，显示驱动电路构成。
3-8译码器是低电平有效，从而控制尾灯按要求点亮。
3、设计单元电路：1.电源模块：提供稳定的电源给整个电路系统。
2.逻辑芯片：作为控制核心，处理输入信号并生成尾灯的控制信号。
选择适合的逻辑芯片，并根据其规格设计相应的最小系统，包括时钟、复位等。
3.尾灯驱动模块：根据逻辑芯片的输出信号，驱动尾灯的灯泡或 LED。
将计数器的输出信号转换为对应的控制信号，用于点亮或熄灭尾灯。
发光二极管将让的的点亮和熄灭。
这部分电路需要确保足够的电流能够流过LED，以使其正常发光。
尾灯配光实验报告(3篇)
第1篇一、实验目的1. 理解汽车尾灯配光的基本原理和重要性。
2. 掌握尾灯配光实验的方法和步骤。
3. 通过实验验证尾灯配光设计对行车安全的影响。
4. 评估不同配光方案对尾灯亮度和光束分布的影响。
二、实验原理汽车尾灯作为车辆安全的重要部件，其配光设计直接关系到行车的安全性。
合理的配光设计可以使尾灯在不同角度和距离下都能提供足够的照明，提高行车安全。
本实验旨在通过模拟实验，验证尾灯配光设计对行车安全的影响。
三、实验材料1. 汽车尾灯模型2. 光度计3. 实验台4. 光源5. 反射板6. 记录纸和笔四、实验步骤1. 实验准备：将汽车尾灯模型安装在实验台上，确保其与光源的距离和角度符合实验要求。
2. 初始配光：调整光源的角度和强度，使尾灯在水平方向和垂直方向上都能提供足够的照明。
3. 光度测量：使用光度计分别测量尾灯在不同角度和距离下的光强值，记录数据。
4. 配光调整：根据光度测量结果，调整光源的角度和强度，优化尾灯的配光效果。
5. 对比实验：设计不同配光方案的尾灯模型，分别进行光度测量，对比不同配光方案对尾灯亮度和光束分布的影响。
6. 数据分析：对实验数据进行整理和分析，评估不同配光方案对行车安全的影响。
五、实验结果与分析1. 初始配光结果：在实验初始阶段，尾灯在不同角度和距离下的光强值均达到预期效果，表明初始配光设计基本合理。
2. 光度测量结果：通过光度测量，发现尾灯在水平方向和垂直方向上的光强值均符合国家标准要求。
3. 配光调整结果：通过调整光源的角度和强度，尾灯的配光效果得到明显改善，光强值和光束分布更加均匀。
4. 对比实验结果：对比不同配光方案的尾灯模型，发现合理的配光设计能够显著提高尾灯的亮度和光束分布均匀性，从而提高行车安全。
六、结论1. 合理的配光设计对汽车尾灯的行车安全具有重要意义。
2. 通过实验验证，尾灯配光设计能够显著提高尾灯的亮度和光束分布均匀性，从而提高行车安全。
3. 本实验为汽车尾灯配光设计提供了有益的参考和依据。

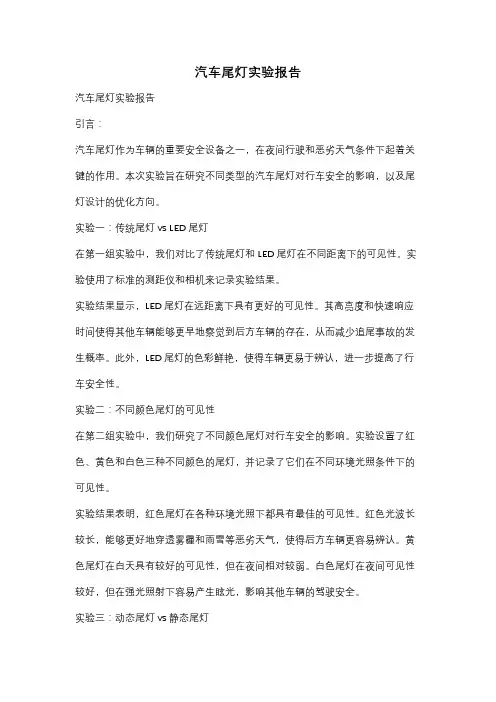

汽车尾灯实验报告
