方盒盖注塑模具设计说明书(含图)

方盒盖注塑模具设计说明书(含图)方盒盖注塑模具设计说明书1.引言1.1 目的本文档旨在提供方盒盖注塑模具的详细设计说明，以指导模具制造和使用。

1.2 背景方盒盖是一种常用的塑料制品，用于包装食品、化妆品等物品。

为了提高生产效率和产品质量，设计和制造一套高质量的注塑模具至关重要。

2.模具设计要求2.1 产品要求方盒盖的尺寸为 mm x mm x mm，材质为聚丙烯。

模具需要能够精确地注塑出符合设计要求的产品，包括尺寸、外观和功能等方面。

2.2 生产要求模具需要能够适应大批量生产，保证稳定的生产效率和产品质量。

2.3 维护要求模具需要易于维护和清洁，以延长模具的使用寿命，并保持产品的一致性。

3.模具结构设计3.1 模具结构示意图(插入模具结构示意图)3.2 模具组成部分模具包括以下主要组成部分：3.2.1 注射系统注射系统负责将熔融的塑料材料注入模具腔中。

它包括注射筒、注射嘴和喷嘴等部分，需要保证材料流动的均匀性和稳定性。

3.2.2 冷却系统冷却系统用于降低模具温度，加快产品冷却和固化时间。

它包括冷却水道、冷却孔和冷却器等部分，需要设计合理的冷却通道和冷却介质。

3.2.3 模具腔模具腔是制造产品的主要部分，决定产品的尺寸和形状。

它需要细致的加工和光洁的表面，以确保产品质量。

3.2.4 排气系统排气系统用于排出注塑过程中产生的气体，防止产品出现气泡等缺陷。

它包括排气道和排气孔等部分，需要合理设置排气通道和控制排气速度。

3.2.5 开合模系统4.模具制造要求4.1 材料选择模具材料应选择具有良好机械性能、耐磨性和导热性的材料，如优质合金钢等。

4.2 加工工艺模具制造过程包括加工、热处理和装配等步骤。

加工工艺需要根据模具结构和要求进行合理安排，确保加工精度和表面质量。

4.3 表面处理模具表面需要进行适当的处理，如抛光、喷涂和电镀等，以提高模具的耐磨性和防腐性。

5.模具使用和维护指南5.1 使用指南使用模具时，操作人员应按照操作规程进行操作，确保安全和生产效率。

盒盖注塑模具毕业设计范本

沧州职业技术学院设计(论文)题目:盒盖的塑料成型与模具设计姓名牛艺松学号 27院 (系) 机械工程系专业模具指导老师曹凤江2012 年12 月 31 日目录第一章前言..................................................... . (5)1.1本研究领域的现状和国内外的发展趋势....... . (5)1.2 本课题的研究内容.要求.目的及意义 (6)第二章塑料的结构工艺性分析 (8)2.1塑件的几何形状分析 (8)2.2塑件原材料的成型特性 (9)2.3塑件的生产批量 (11)2.4设备的选择 (12)2.5锁模力的校核 (13)2.6 开模行程的校核 (14)第三章分型面位置的分析和确定 (15)3.1分型面的选择原则 (15)3.2 分型面选择方案 (15)第四章浇注系统的设计 (17)4.1 主流道的设计 (17)4.2 浇口设计 (17)第五章成型零部件的设计 (19)5.1 成型零件的结构设计 (19)5.2 成型零件工作尺寸计算 (19)5.3成型零件的强度及底板厚度计算 (20)5.4成型零件的钢材的选用 (21)5.5标准模架的确定 (22)5.6模架各尺寸的校核 (23)第六章成型设施备的校核计算 (24)6.1注射机注射压力校核 (24)6.2注射量的校核 (24)6.3锁模力的校核 (24)6.4安装尺寸的校核 (25)6.5推出机构的校核 (23)6.6开模行程的校核 (23)第七章导向机构的设计 (26)第八章温度调节系统 (27)8.1 模具温度对制品质量的影响 (26)第九章排气槽的设计 (29)第十章模具的总体结构 (29)总结 (33)参考文献 (34)致谢 (35)第一章前言1.1 本研究领域的现状和国内外的发展趋势1.1.1 概述21世纪模具制造行业的基本特征是高度集成化.智能化.柔性化和网络化，追求的目标是提高产品质量及生产效率.缩短设计及生产周期，降低生产成本，最大限度的提高模具制造业的应变能力，满足用户需求。

方便饭盒上盖注塑模具的设计

本科课程设计说明书设计题目：方便饭盒上盖注塑模具的设计院系：机械工程学院专业：目录1、课程设计任务书 (1)2、塑件制品及说明 (2)3、设计计算内容及步骤 (3)1）塑件设计 (3)A、塑料品种 (3)B、外观要求 (3)C、壁厚及制件体积计算 (3)D、脱模斜度 (4)2）成型工艺设计 (4)3）模具结构设计 ..................................................... .. (4)4）设计计算 ............................................................ .. (4)A、成型零件的工作尺寸计算 .............................................. (4)B、型腔及模板的刚度及强度计算 ....................................... (5)C、浇注系统设计计算 (6)D、脱模阻力计算 (6)E、模具冷却水道设计计算 (7)5）注射机的选择 (7)A、最大注射量校核 (7)B、注射压力校核 (8)C、锁模力校核 (8)D、流动比校核 (8)E、开模行程及顶出行程校核 (8)6）模具与注射机安装模具部分相关尺寸的校核 (8)A、喷嘴尺寸 (9)B、定位圈尺寸 (9)C、最大及最小模厚 (9)D、模板螺孔尺寸 (9)E、拉杆内间距 (9)7) 模具材料的选择 . (9)8) 编制模具零件机械加工及装配工艺方案 .................... .. (9)4、参考书目及文献 (9)《高分子材料成型模具》课程设计任务书塑件设计图2制件：方便饭盒上盖制件说明：用途：装菜用，并可以与饭盒体合为一体要求：制品要保持光滑，有良好外观材料：聚甲基戊烯－1（TPX）收缩率: 计算收缩率1.5~3%第页共页IV第页共页4）脱模斜度由于材料收缩率较大，按《手册》29页，表2-1选脱模作斜度为：130' 二、成型工艺设计1）合模，加料，加热，塑化，挤压 2）注射，保压，冷却，固化，定型 3）螺杆嵌塑，脱模顶出三、模具结构设计1）成型零部件型腔是直接成型塑件的部分，它由凸模、凹模、推杆等构成。

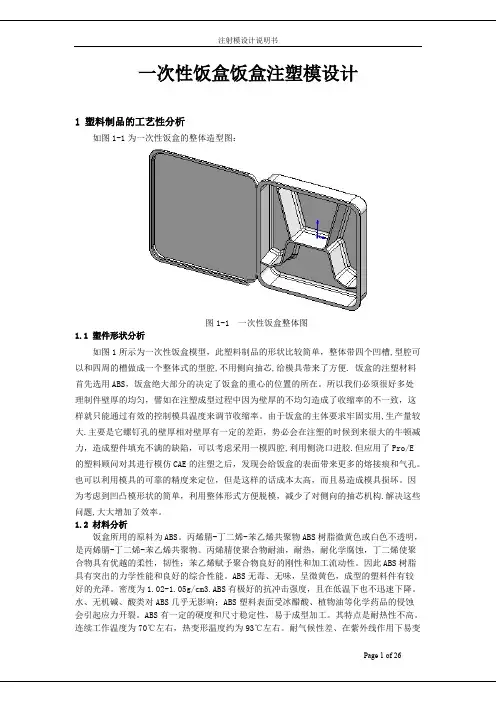

一次性饭盒注塑模设计

为一次性饭盒的整体造型图：形发脆。

成型特点：ABS在升温时粘度增高，所以成型压力较高，ABS吸湿强、成型加工前应进行干燥处理；易产生熔接痕，模具设计时应注意尽量减少浇注系统对料流的阻力；在正常的成型条件、壁厚、熔料温度及收缩率影响极小。

要求塑件精度高时，模具温度可控制在50-60℃。

要求塑件光泽和耐热性时，应控制在60-80℃。

ABS的成型特性与工艺参数如表1.1所示：表1-1 ABS塑料主要的性能指标项目/单位值密度(Kg.dm-3) 1.13——1.14收缩率%0.3~0.8熔点℃130~160热变形温度45N/cm65~98弯曲强度Mpa80拉伸强度MPa35~49拉伸弹性模量GPa 1.8弯曲弹性模量Gpa 1.4压缩强度Mpa18~39缺口冲击强度kJ/㎡11~20硬度HR R62~86体积电阻系数Ωcm1013击穿电压Kv.mm-115介电常数60Hz3.72 注射机的初步拟定2.1 选择注射机根据工厂现有的条件，并考虑到该制品的结构特征，这里初步选择HS150A型注射机，该注射机的技术参数如下表2-1所示。

3 模具结构方案的确定3.1 分型面的确定分型面的选择原则：（1）分型面应选择在塑件外形最大轮廓处。

（2）确定有利于的留模方式，便于塑件顺利脱模。

（3）保证塑件的精度要求。

（4）满足塑件的外观质量要求。

（5）便于模具加工制造。

（6）对成型面积的影响。

（7）有利于提高排气效果。

（8）对侧向抽芯的影响。

综合考虑以上分型面的选择原则，结合制品的结构形状，该塑料饭盒的分型面设计如图3-1-1所示。

表2-1 HS150A注射机主要技术参数表机型MODEL单位HS150A注射重量（按PS计算）OZ11g311Shot Weight ofInjection(ps)螺杆直径mm45注射体积CM3325注射行程mm210注射压力kg/c㎡2300螺杆转速R.P.M.10-190锁模力TON150四柱内空间mm410X410开模行程mm360模板最大开距mm820容模厚度mm203-460顶出力TON 4.5顶出行程mm90油缸容量Litre340电热功率KW10.8电马达功率KW15机身重量TON5付船尺码m 4.8X1.3X23.2 型腔的布局方案的比较与确定型腔的布置方案常用的有两种，第一种方案为平衡式，该方案特点是从主流道到各型腔浇口的分流道的长度，截面形状尺寸均对应相同，可实现均衡进料和同时充满型腔的目的。

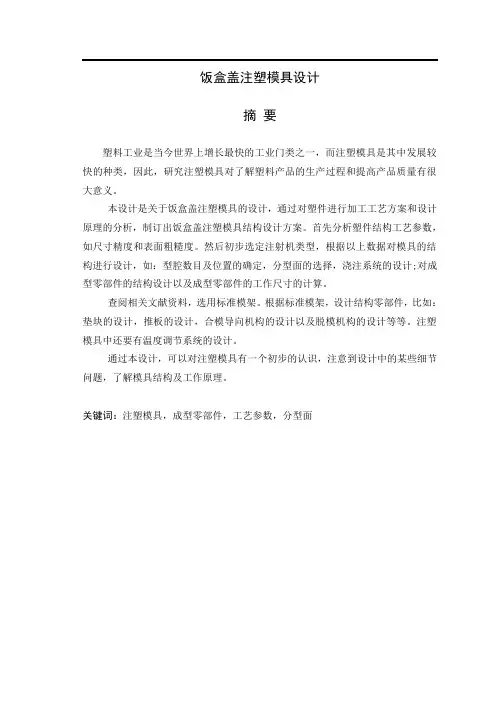

饭盒盖注塑模具设计

饭盒盖注塑模具设计摘要塑料工业是当今世界上增长最快的工业门类之一，而注塑模具是其中发展较快的种类，因此，研究注塑模具对了解塑料产品的生产过程和提高产品质量有很大意义。

本设计是关于饭盒盖注塑模具的设计，通过对塑件进行加工工艺方案和设计原理的分析，制订出饭盒盖注塑模具结构设计方案。

首先分析塑件结构工艺参数，如尺寸精度和表面粗糙度。

然后初步选定注射机类型，根据以上数据对模具的结构进行设计，如：型腔数目及位置的确定，分型面的选择，浇注系统的设计;对成型零部件的结构设计以及成型零部件的工作尺寸的计算。

查阅相关文献资料，选用标准模架。

根据标准模架，设计结构零部件，比如：垫块的设计，推板的设计，合模导向机构的设计以及脱模机构的设计等等。

注塑模具中还要有温度调节系统的设计。

通过本设计，可以对注塑模具有一个初步的认识，注意到设计中的某些细节问题，了解模具结构及工作原理。

关键词：注塑模具，成型零部件，工艺参数，分型面LUNCH BOX COVER INJECTION MOLD DESIGNABSTRACTPlastics industry in the world today one of the fastest growing industry category, while the injection mold is one of the types of rapid development, and therefore the study of plastic injection molds for understanding the production process and improving product quality is very significant.The design is built on the lunch box cover injection mold design, plastic parts through the processing technology and design principles of the analysis program to develop water removable tops injection mold structure design. First, the structure parameters of plastic parts, such as dimensional accuracy and surface roughness.Then the initial selection of injection machine type, based on the above data, the structure of the mold design such as: The number and location of the cavity determine the choice of sub-surface, gating system design; of the shape and structural design of components forming parts the work of the size of the calculation.Access to relevant documents, use the standard mold. According to the standard mold base design of structural parts, such as: Pad design, push the board design, mold design and mold release guide mechanism mechanism design, etc… Injection mold, you should also have temperature control system.Through this design, injection mold may have a preliminary understanding, noting some of the details of the design, structure and working principle about mold.KEY WORDS: injection mold, molded parts, process parameters, sub-surface目录前言 (1)第1章注塑件的设计 (4)1.1 功能设计 (4)1.2 材料选择 (4)1.3 结构设计 (6)1.3.1制品壁厚 (7)1.3.2脱模斜度 (7)1.4 塑件的尺寸精度及表面质量 (8)1.4.1尺寸精度 (8)1.4.2塑件的表面质量 (8)第2章注塑成型的准备 (10)2.1 注塑成型工艺简介 (10)2.2 注塑成型工艺条件 (11)第3章注塑机的选择及型腔数的确定 (14)3.1 注塑机简介 (14)3.2 注塑机基本参数 (14)3.3注塑机的选择 (15)3.4注射机的校核 (17)3.5型腔数目的确定 (18)第4章确定主要零件的结构尺寸模架和成型零部件的设计 (20)4.1凹模和凸模的设计 (20)4.1.1确定凹模和凸模的形式 (20)4.1.2确定凹模和凸模的工作尺寸 (20)4.2模架的选用 (22)第5章导向推出机构 (25)5.1导向机构 (25)5.1.1导柱的设计 (25)5.1.2导套设计 (26)5.2推出机构 (26)5.2.1推出机构简介 (26)5.3饭盒盖推出机构零部件设计 (26)第6章浇注、排气及热交换系统的设计 (29)6.1浇注系统 (29)6.1.1浇注系统的作用及分类 (29)6.1.2浇注系统的组成 (29)6.1.3浇注系统的设计 (29)6.2排气系统 (31)6.3热交换系统的设计 (32)结论 (33)谢辞 (34)参考文献 (35)前言1模具工业在国民经济中的地位模具是制造业的一种基本工艺装备，它的作用是控制和限制材料（固态或液态）的流动，使之形成所需要的形体。

塑料饭盒注塑模设计

通过对一个课题的仔细研究设计，使我们对课程设计的流程更加熟悉，为即将到来的毕业设计打下了良好的基础。同时，以两人为一小组共同完成设计，加强了我们沟通、合作的能力。 2、塑件的工艺分析 2.1 塑件原材料分析
（1）、本塑料饭盒为日常生活中所常见的一类塑料制品，主要用于盛装食物。根据其使用的特殊性，综合分析各种塑料的性能，最终确定用聚丙烯（PP）最为合适。
聚丙烯为结晶型高聚物，常用塑料中 PP 最轻，密度仅为 0.91g/ （比水小）。其密度低，无色，无味，无毒，透明度较聚乙烯高，透气性低。此外，聚丙烯的屈服强度、弹性、硬度及抗拉、抗压强度等都高于聚乙烯，其拉伸强度甚至高于聚苯乙烯和 ABS。聚丙烯吸水率低，绝缘性能好，能耐弱酸、弱碱。聚丙烯在 100ºC 以上的温度下进行消毒灭菌，熔点为 164～170ºC，其最高使用温度达 150ºC，最低使用温度达-15ºC。聚丙烯材料有良好的耐应力开裂性，有很高的弯曲疲劳寿命，俗称“百折胶”。
1文档来源为:从网络收集整理.word 版本可编辑.
文档收集于互联网，已重新整理排版.word 版本可编辑,有帮助欢迎下载支持.
1、前言塑料饭盒是我们日常生活中比较常见的一种产品，质轻、不易打碎的特点
让其成为很多小孩和学生的首选餐具。本次课程设计，我们通过对产品及塑料模具的分析设计，最终设计出一款结构工艺合理，外观质量较好，能够实现产品自动化提高产量的注塑模具。
对塑料件进行工艺分析、设计和比较，最终设计出一副合适的注塑模具来生产塑
料饭盒塑件产品，以实现自动化，提高产量。
关键词：塑料饭盒、注塑模、设计
目录摘要： ...........................................................................

盒盖塑件注射模具设计

摘要本课题主要是针对盒盖的模具设计,通过对塑件进行工艺的分析和比较,最终设计出一副注塑模。

该课题从产品结构工艺性，具体模具结构出发，对模具的浇注系统、模具成型部分的结构、顶出系统、冷却系统、注塑机的选择及有关参数的校核、都有详细的设计，同时并简单的编制了模具的加工工艺。

通过整个设计过程表明该模具能够达到此塑件所要求的加工工艺。

根据题目设计的主要任务是盒盖注塑模具的设计。

也就是设计一副注塑模具来生产盒盖塑件产品，以实现自动化提高产量。

针对盒盖的具体结构，该模具是点浇口的双分型面注射模具。

由于塑件内侧有四个小凸台，直接顶出，固采用斜推杆的结构形式。

其优点在于简化机构，使模具外形缩小，大大降低了模具的制造成本。

通过模具设计表明该模具能达到盒盖的质量和加工工艺要求。

关键词：塑料盒盖; 盒盖塑件注射模具；模具；Pick toThis topic is mainly aimed at the lid mold design, through to the plastic parts for process analysis and comparison, the final design out a pair of injection mold. This subject from product structure, and the specific property of the mould structure, mould pouring system, die forming part of the structure and ejector system, cooling system, the injection molding machine selection and related parameters of checking, a detailed design, at the same time and simple compiled the mould processing technology. Through the whole design process shows that the mold can achieve the required plastics processing technology. According to the topic design is the main task of the injection mould design the lid. Also is a pair of injection mold design to production of plastics products, with the lid to realize automation to increase production. According to the specific structure, the lid of the die is the point of the gate double parting surface injection mold. Because plastic parts inside there are four small convex platform, the direct roof, the structure of the push rod solid form. Its advantage is that simplifying the mechanism, make the mould shape narrowed, and greatly reduce the mould manufacturing cost. Through the die design shows that the mold can achieve the lid of the quality and processing technology requirements.Key word：Plastic box cover; the box cover injection mold; mold;目录摘要 0Pick to (1)序言 (3)1.1当前模具设计发展趋势 (3)1.2本次模具课程设计的任务 (3)2塑件成型工艺性分析 (4)2.1塑件的分析 (4)2.2聚乙烯(PE)的性能分析 (5)2.3 PE的注射成型过程及工艺参数 (6)3.初选注塑机规格 (8)3.1注射机型号的确定 (8)3.2注射机的相关参数的校核 (9)4分型面和型腔数目选择 (10)4.1分型面位置的选择和确定 (10)4.2型腔数目的确定 (11)5浇注系统的设计 (12)5.1主流道的设计 (12)5.2浇口的设计 (13)6型腔型芯设计 (15)6.1成型零件的结构设计 (15)6.2 型芯和型腔的加工工艺卡、工序卡 (18)7模架的确定 (20)7.1模架的选择 (20)7.2模架各尺寸的校核 (21)8导向与脱模机构的设计 (23)8.1导向定位机构的设计 (23)9温度调节与排气系统的设计 (24)9.1温度调节系统设计 (24)9.2排气系统设计 (25)结论 (26)参考文献 (27)致谢 (28)序言1.1当前模具设计发展趋势随着中国当前的经济形势的日趋好转，在“实现中华民族的伟大复兴”口号的倡引下，中国的制造业也日趋蓬勃发展；而模具技术已成为衡量一个国家制造业水平的重要标志之一，模具工业能促进工业产品生产的发展和质量提高，并能获得极大的经济效益，因而引起了各国的高度重视和赞赏。

塑料盒盖模具设计说明书

塑料盒盖注射模具设计一、设计任务书塑件名称：盒盖材料：PS 生产批量：大批量D1=Φ60 D2=Φ24 H=22 δ=1.5 RA=6 RB=7 技术要求：1、D1为配合尺寸，公差按3.001+D ；2、配合尺寸要求深度大于10mm 。

二、塑料成型工艺性分析1、塑件的分析（1）外形尺寸该塑件的外形基本上为回转体，外圆圆角较大，利于脱模，厚度为1.5mm ，高度为22mm ，外圆直径为60mm ，外形尺寸不大，塑料熔体流程不太长，适合注射成型。

（2）精度等级此塑件表面没有特殊要求，表面粗糙度0.8um ，除了3.001+D 外，其他尺寸均未标注公差，为自由尺寸，可按MT5公差等级计算。

（3）脱模斜度 PS 收缩率比较小（0.5%～0.8%），成型收缩率比较小，参考表2-10选择该塑件型芯和型腔的统一脱模斜度为1º。

2、PS 的性能分析（1）使用性能化学性能好，透明性好，电性能好，抗拉、抗弯强度高，但耐磨性差，质脆，抗冲击强度差，适合制造装饰制品、仪表壳、灯罩、绝缘零件、容器、泡沫塑料、日用品等。

（2）成型性能成型性能好，可用于注射、挤出及吹塑等成型工艺加工。

吸湿性不大，不必加热干燥，但预备干燥较为安全，70～85℃为宜。

为消除内应力，成型塑件加以退火为宜，80℃温度，2～4h为宜。

（3）PS主要性能指标其性能指标见表项目性能参数项目性能参数密度/(g/cm3)1.04～1.06 屈服强度/Mpa35～63拉伸强度/MPa 35～63 吸水率（%）0.03～0.05拉伸弹性模量/MPa 2.8～3.5熔点/℃131～165拉弯强度/MPa 2.8~3.5计算收缩率(%)0.5～0.6比热容/J.（kg..℃）1340 比体积/cm .g 0.03～0.05PS主要性能指标3、PS注射成型过程及工艺参数（1）注射成型过程①成型准备对PS的色泽、均匀度等进行检验。

原则上PS的吸水性很小，成型前可不必干燥，为了保险起见，成型前最好进行干燥。

塑料饭盒盒盖模具设计设计Word

重庆三峡学院毕业设计（论文）题目塑料饭盒盒盖模具设计院系机械工程学院专业机械设计制造及其自动化（数控）年级 2011级学生姓名周建鑫学生学号 201107024250 指导教师张卫职称助教完成毕业设计（论文）时间 2015 年 5 月摘要本课题即将饭盒盖上壳作为设计模型，利用注射模具的相关知识为依据，阐述塑料注射模具的设计与制造过程。

本设计对饭盒盖上壳进行的注塑模设计，利用软件对塑件进行实体造型，对塑件结构进行工艺分析。

明确了设计思路，确定了注射成型的工艺过程还有对各个具体部分细节进行了仔细的计算。

本着简约而不简单的设计原则，采用斜滑块的瓣合模的结构成型。

如此设计出的结构即可确保模具工作运用可靠，同时也保证了与其他部件的配合。
