RS-232转RS-485转换器使用说明书
(完整版)RS-232转RS-485转换器使用说明书
RS-232/RS-485转换器使用说明书一、产品介绍HEXIN-III型转换器是RS-232与RS-485之间的双向接口的转换器、应用于主控机之间，主控机与单片机或外设之间构成点到点，点到多点远程多机通讯网络，实现多机应答通讯，广泛地应用于工业自动化控制系统、一卡通、门禁系统、停车场系统、自助银行系统、公共汽车收费系统。
饭堂售饭系统、公司员工出勤管理系统、公路收费站系统等等。
HEXIN-III型转换器、能够将RS-232串行口的TXD和RXD信号转换成两线平衡半双工的RS-485信号。
无需未接外接电源，可直接从RS-232端口的3脚窃电，同时由7脚请求发送（RTS），4脚数据终端准备好（DTR）给HEXIN-III 辅助供电，自动的流控使你不必重新设置，硬件与安装使用非常简单。
二、性能参数1、串口特性：接口兼容EIA/TIA的RS-232C，RS-485标准；2、电气接口：RS-232C端DB9孔型、连接口，RS-485端口DB9针型连接口、配接线柱（四位接线或六位接线）；3、工作方式：异步半双工；4、传输介质：普通线、双绞线或屏蔽线；5、传输速率：300~11520BPS；6、传输距离：5m（RS-232c端）1200m(RS-485端)；7、通讯协议：透明；8、工作环境：-10℃到85℃相对湿度为5%到95%；9、信号：RS-232：TXD、RXD、RTS、CTS、DTR、DSR、DCD、GND；RS-485：Date+/Date-,GND;三、接线和信号HEXIN-III转换器采用DB9型的母头连接口与RS232接口相连，另一端DB9公头连接器与RS485接口相连。
RS232C型引脚定义DB9Femsle 1 2 3 4 5 6 7 8RS232C DCD RXD TXD DTR GND DSR RTS CTS RS485引脚定义DB9Msle 1 2 3 4 5 6 RS485 Date- Date+ GND +5V-12V其他工作电源有两种情况：直接从RS232端口向3脚供电，同时由7（RTS）、4（DTR）脚给HEXIN-III型辅助供电，当RS232不能正常供电时，可由RS485端的DB9M6脚（+5V―+12V）和5脚（GND）供电。

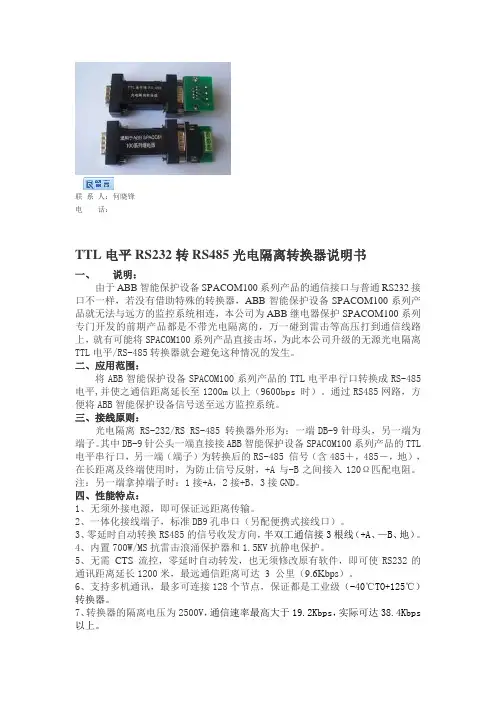

TTL电平RS232转RS-485转换器
联系人：何晓锋电话：TTL电平RS232转RS485光电隔离转换器说明书一、说明：由于ABB智能保护设备SPACOM100系列产品的通信接口与普通RS232接口不一样，若没有借助特殊的转换器，ABB智能保护设备SPACOM100系列产品就无法与远方的监控系统相连，本公司为ABB继电器保护SPACOM100系列专门开发的前期产品都是不带光电隔离的，万一碰到雷击等高压打到通信线路上，就有可能将SPACOM100系列产品直接击坏，为此本公司升级的无源光电隔离TTL电平/RS-485转换器就会避免这种情况的发生。
二、应用范围：将ABB智能保护设备SPACOM100系列产品的TTL电平串行口转换成RS-485 电平,并使之通信距离延长至1200m以上（9600bps 时）。
通过RS485网路，方便将ABB智能保护设备信号送至远方监控系统。
三、接线原则：光电隔离 RS-232/RS RS-485 转换器外形为：一端DB-9针母头，另一端为端子。
其中DB-9针公头一端直接接ABB智能保护设备SPACOM100系列产品的TTL 电平串行口，另一端（端子）为转换后的RS-485 信号（含485＋，485－，地），在长距离及终端使用时，为防止信号反射，+A与-B之间接入120Ω匹配电阻。
注：另一端拿掉端子时：1接+A，2接+B，3接GND。
四、性能特点：1、无须外接电源，即可保证远距离传输。
2、一体化接线端子，标准DB9孔串口（另配便携式接线口）。
3、零延时自动转换RS485的信号收发方向，半双工通信接3根线（+A、—B、地）。
4、内置700W/MS抗雷击浪涌保护器和1.5KV抗静电保护。
5、无需CTS 流控，零延时自动转发，也无须修改原有软件，即可使RS232的通讯距离延长1200米，最远通信距离可达 3 公里（9.6Kbps）。
6、支持多机通讯，最多可连接128个节点，保证都是工业级（-40℃TO+125℃）转换器。
1_232、485接口转换器使用说明
RS232-485接口转换器一．基本介绍：接口转换器按供电方式不同，它主要分为有无源和源型两种类型。
无源型是直接从主机的串口取馈电，不需外加电源。
有源型需要外接一个电源，通信控制系统独立供电，相互隔离减少了各系统间的串扰；工作状态更加稳定。
RS-232与RS-485协议基本介绍：RS232是微机之间最常用的点对点串行通信接口，采用单端信号传输，抗干扰能力差，是一种用于近距离（最大30-60米），慢速度，点对点通讯的通讯协议，在RS232中一个信号只用到一条信号线，采取与地电压参考的方式，因而在长距离传输后，发送端和接收端的地电压有出入，容易造成通讯出错或速度降低。
RS485串行接口采用半双工通信，因此它只需要两根通信线，现在RS485已成为很多工控机和计算机网络的物理层结构。
它的特点是：传输距离长、抗干扰性强、线路连接简单。
本系统使用的是3ONE DATA的Model485，它是RS-232信号到RS-485信号互转的接口转换器。
该产品直接从设备的串口（如计算机COM口）取馈电，无需外接电源。
采用特殊的时延吞没技术，提高速率转换范围。
具有体积小、传输距离远、速率高、性能稳定等特性。
二．性能参数：接口：兼容EIA/TIA的RS-232和RS-485标准传输速率：0~115.2Kbps传输距离：1.5公里（RS-485端），5米（RS-232端）工作环境：-50~70摄氏度，相对湿度为5%~95%三．引脚定义：(DB9公头/针型)RS-485端#5 GND (DB9母头/孔型)#2TD#3RD#5GND#1#4#6#7#8RS-232端四．连接示意图：主机串口COM1或COM2★★★在接口转换器RS-485端，485-与485+分别与这端的1，2口相对应，不能接反。

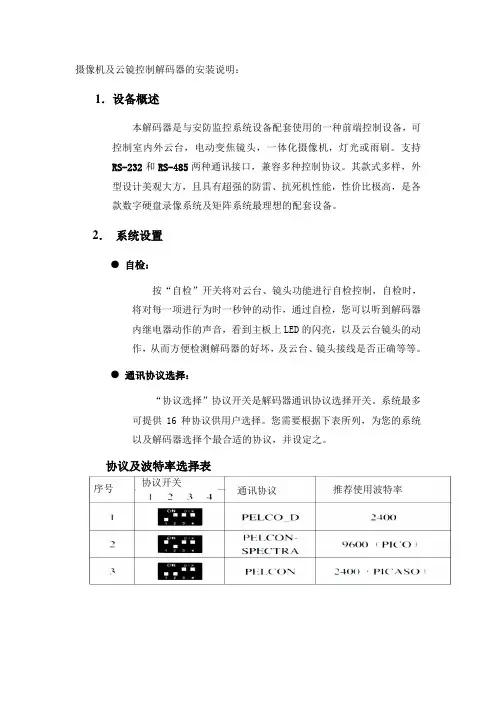

R232与RS485转换器 解码器说明书
摄像机及云镜控制解码器的安装说明：1．设备概述本解码器是与安防监控系统设备配套使用的一种前端控制设备，可控制室内外云台，电动变焦镜头，一体化摄像机，灯光或雨刷。
支持RS-232和RS-485两种通讯接口，兼容多种控制协议。
其款式多样，外型设计美观大方，且具有超强的防雷、抗死机性能，性价比极高，是各款数字硬盘录像系统及矩阵系统最理想的配套设备。
2．系统设置●自检：按“自检”开关将对云台、镜头功能进行自检控制，自检时，将对每一项进行为时一秒钟的动作，通过自检，您可以听到解码器内继电器动作的声音，看到主板上LED的闪亮，以及云台镜头的动作，从而方便检测解码器的好坏，及云台、镜头接线是否正确等等。
●通讯协议选择：“协议选择”协议开关是解码器通讯协议选择开关。
系统最多可提供16种协议供用户选择。
您需要根据下表所列，为您的系统以及解码器选择个最合适的协议，并设定之。
协议及波特率选择表序号协议开关通讯协议推荐使用波特率注：a) 协议选择不正确，解码器无法正常工作。
故请阁下您务必仔细阅读此说明书，确保您设置正确。
（本项目统一使用PELCO-D协议，波特率使用9600）b）如果系统无上表所列之协议，将协议逐一试之，或者通知经销商，我们将根据系统，及时给出新的合用的通讯协议。
3.连接示意图：解码器采用RS485通讯方式的，“A”和“B”为信号接线端，“GND”为为屏蔽地，且“A”接RS485设备接口的正端，“B”接RS485设备接口的负端。
标准RS485设备至解码器之间采用二芯屏蔽双绞线相连，连接电缆的最远累加距离不超过1500米。
多个解码器连接应在最远一个解码器的数据线两端之间并接一个120欧的匹配电阻或将解码器“终结开关”短接。
●波特率选择：波特率的选择是为了使解码器与控制设备之间有相同的数据与速度。
波特率选择不正确，解码器将无法正常工作。
波特率选择如下表：(本次系统波特率统一设置为9600)在本解码板中，每一种协议均有自己的通讯速率（波特率），您必须按照上表，将您系统和解码板的波特率设置正确。
无源 RS-232 RS-422485 自适应转换器产品使用说明书
WEB： 或
IR-1103 RS-232 to RS-422/485 Converter User’s Manual
-2-
IR-1103 RS-232 to RS-422/485 Converter User’s Manual
-1-
iittRRoobb
北京异特路智能通讯科技有限公司
6. 接线方式 ◆ 与RS-232设备的连接
当与IR-1103相连接的RS-232设备为DTE设备（如计算机） 时，可通过RS-232直通线与DTE设备相连或直接将IR-1103插
IR-1103是一款无源RS-232转RS-422/485自适应转换器。
T+ D+
T+ D-
R+
DB-9(1)DCD DB-9(2)RXD DB-9(3)TXD DB-9(4)DTR DB-9(5)GND DB-9(6)DSR DB-9(7)RTS DB-9(8)CTS DB-9(9)RI
RS-232 接口电路
2. 产品特点
串口的供电能力太弱），还可以从RS-485端的第6脚（+5V）
◆ 直接从RS-232串口取电，无须外部供电
和第5脚（GND）之间加一+5V的直流电源作辅助供电。此种方
◆ 采用异特路公司独创的RS-422/485自适应技术，无论是 法可以使IR-1103能够适应大多数应用场合。
422设备还是485设备，直接接上即可使用（无须任何设置） 5. 接口与信号
R+ 422设备 RT+ T-
IR-1103与RS-485设备连接时只需将IR-1103的D+、D-依
次与RS-485设备的D+、D-相连即可。
注意：由于RS-485在物理接口上没有国际标准，因此不同厂 家的RS-485设备的物理接口可能会不同，而且对信号正负极 性的标注也可能不同，如，有的标为D+和D-，有的标为A和B ，而有的标为B和A等等。请用户在接线时注意信号的正负极 性。
波仕卡 RS-232 RS-485微型以太网 串口光纤转换器 说明书
将您的串口设备通过光纤接入以太网和INTERNET！微型以太网微型以太网//串口光纤转换器一、用途波仕电子发明和首创了以太网/串口光纤转换器、同时也是世界上唯一的以太网/串口光纤转换器。
波仕电子的OPET232L1以太网/串口光纤转换器与常见的用于网络通信的以太网光纤转换器是不一样的。
波仕OPET232L1可以将以太网口虚拟成为本地COM 串口(COM1-COM256)、速率为2400、4800、9600、……、115200bps。
常见的以太网光纤转换器传输的是TCP/IP 协议的信号，它们的速率是10M/100M/1000M。
而TCP/IP 通信协议相对来讲每桢数据太长、关键是实时性差。
波仕电子的以太网/串口光纤转换器由于采用RS-232串口通信协议所以更加适合于工业测控的光纤通信。
波仕电子的OPET232L1是最新一代以太网光纤通信产品，直接从以太网口转换出一对光纤收发头用于传输串口信号，将您的串口设备通过光纤接入以太网和INTERNET！而且可以从USB 口供电。
波仕OPET232L1微型以太网/串口光纤转换器具有超小型的外形(74*23*47mm)、可以将以太网口虚拟成为本地COM 串口(COM1-COM256)后通过光纤传输、无须修改已有的串口通信软件。
驱动程序同波仕ETH232GL1系列以太网/串口转换器。
由于OPET232L1传输的还是串口信号，所以必须成对使用或者与波仕的OPT 系列串口/光纤转换器配对使用。
由于采用光纤作为通信传输介质，具有隔离高电压、防电磁干扰、传输距离远等优点。
OPET232S L1的传输介质为单模光纤、OPET232L1的传输介质为多模光纤，但是外形和驱动程序是完全一样的。
本产品受以下中国专利保护：200730098650、200630307752、ZL2002284234，侵权必究！二、硬件安装将OPET232L1（或OPET232SL1）型以太网/串口光纤转换器通过以太网线外插到计算机或者HUB 的以太网口（注意这两种线分别为交叉线和直连线），使用一对ST 光纤接头。
被控制232转换485的方法
被控制232转换485的方法一、引言在工业自动化领域，RS-232和RS-485是常用的串行通信协议。
RS-232是一种单向、点对点的通信协议，而RS-485是一种多点、半双工的通信协议。
为了实现RS-232和RS-485之间的通信转换，需要使用232转485的方法。
本文将介绍被控制232转换485的几种常见方法。
二、硬件转换方法1. 使用转换器模块一种常见的方法是使用232转485转换器模块。
该转换器模块通常由一个RS-232串口和一个RS-485串口组成，可以直接连接在RS-232设备和RS-485设备之间。
该转换器模块可以实现信号电平的转换和协议的转换，使得RS-232设备可以与RS-485设备进行通信。
2. 自行设计电路除了使用转换器模块外，也可以自行设计电路来实现232转485的功能。
一种常见的电路设计是使用MAX232芯片和MAX485芯片。
MAX232芯片可以将RS-232的电平转换为TTL电平，而MAX485芯片可以将TTL电平转换为RS-485的电平。
通过将这两个芯片结合使用，可以实现RS-232到RS-485的转换。
三、软件转换方法1. 使用转换程序除了硬件转换方法外，还可以通过软件来实现232转485的功能。
可以编写一个转换程序，通过读取RS-232的数据并将其转换为RS-485的数据进行发送，同时也可以接收RS-485的数据并将其转换为RS-232的数据进行输出。
该转换程序可以在计算机上运行，通过串口连接RS-232设备和RS-485设备。
2. 使用嵌入式系统另一种软件转换方法是使用嵌入式系统来实现232转485的功能。
可以将一个嵌入式系统作为中间设备，通过串口连接RS-232设备和RS-485设备，并在嵌入式系统上运行相关的程序来实现数据的转换和传输。
这种方法可以实现实时的数据转换和处理。
四、注意事项在使用232转485的方法时，需要注意以下几点：1. 确保转换设备的质量和稳定性，避免因转换设备的问题导致通信故障；2. 确保转换设备的电气隔离性能，避免因电气干扰导致通信错误；3. 注意RS-232和RS-485的电气特性差异，避免因电平不匹配导致通信失败；4. 在设计软件转换方法时，要考虑通信速率、数据格式、校验等因素，确保数据的可靠传输；5. 在使用嵌入式系统进行转换时，要确保系统的稳定性和可靠性，避免因系统故障导致通信中断。
rs232rs485转换器使用说明书
R S232/RS485转换器使用说明书一、 产品简介HEXIN-III 型转换器之间的双向接口的转换器，应用于主控机之间，主控机与单片机或外设之间构成点到点，点到多点远程多机通信网络，实现多机应答通信通信，广泛地应用于工业自动化控制系统，一卡通、门禁系统、停车系统、自助银行系统、公共汽车收费系统、饭堂售饭系统、公司员工出勤管理系统、公路收费站系统等等。
HEXIN-III 型转器，能够将RS-232串行口的TXD 和RXD 信号转换成两衡半双工的RS-485信号。
无需外接电源，可直接从RS-232端口的3脚窃电，同时由7脚请求发送（RTS ），4脚数据终端准备好（DTR ）给HEXIN-III 辅助供电，自动的流控使你不必重新设置，硬件与安装软件使用非常简单。
二、 性能参数1、 串口特性：接口兼容EIA/TIA 的RS-232C ，RS-485标准。
2、 电气接口：RS-232端DB9孔型边接口，RS-485端DB9针型连接器、配接线柱（五位接线）。
3、 工作方式：异步半双工。
4、 传输介质：普通线、双绞线或屏蔽线。
5、 传输速率：300~115-21BDS 。
6、 传输距离：5米（RS-232端）1.200米(RS-485端)。
7、 通信协议：透明。
8、 工作环境：-10℃到85℃相对湿度为5%到95%。
9、 信号：RS-232：TXD 、RXD 、RTS 、CTS 、DTR 、DSR 、DCD 、CND ；RS-485：Date+、Date-。
GND 三、接线和信号：RS232端（DB9母头） RS485（DB9M 公头）HEIN-III 转换器采用DB9型的母头连接口与RS232接口相连,另一端DB9的公头连接器与RS485接口相连。
RS232引脚定义RS485引用脚定义其工作电源有两种情况：直接从RS232端口向3脚供电，同时，由7（RTS ）、4（DTR ）脚给HEXIIN-III 型辅助供电，当RS232不能正常供电时，可由RS485端的DB9M6（+12V ）和5脚（GND ）供电。
莫萨 TCC-80 80I 系列 RS-232 转 RS-422 485 转换器说明书
TCC-80/80I系列連接埠供電的RS-232轉RS-422/485轉換器，附選購的2.5kV隔離特色與優點•支援外部電源但不需要•輕巧尺寸•轉換RS-422，2線和4線RS-485•RS-485自動資料方向控制•自動傳輸速率偵測•內建120ohm終端電阻•2.5kV隔離（僅TCC-80I）•LED連接埠電源指示燈認證簡介TCC-80/80I媒體轉換器可在RS-232和RS-422/485之間提供完整的訊號轉換，無需外部電源。
轉換器支援半雙工2線RS-485和全雙工4線Rs-422/ 485，其中任何一種皆可在RS-232的TxD和RxD線路之間轉換。
自動資料方向控制是為RS-485所提供。
在此情況下，當電路系統透過RS-232訊號感應到TxD輸出時，會自動啟用RS-485驅動程式。
這意味無需進行任何程控過程即可控制RS-485訊號的傳輸方向。
RS-232的連接埠功率TCC-80/80I的RS-232埠是可直接與主機PC連接的DB9母插座，並且自TxD線路提取電力。
無論訊號是高或低，TCC-80/80I將可自數據線獲得足夠電力。
但是如果訊號交換線路無法取得、串列纜線太長，或是如果RS-232裝置為低功率裝置，則可以使用外部電源。
對於外部電源，可以使用轉接器或是USB電源線連接5到12個VDC電源供應器。
連接埠功率消耗安裝TCC-80或TCC-80I轉換器時，請務必留意功率消耗、RS-232纜線長度以及RS-422/485傳輸距離。
一般而言，TCC-80和TCC-80I可透過電源獲得50mW電力。
如果已連接TxD、RTS和DTR線路，則標準PC COM連接埠將可提供70到90mW的電力。
此外，RS-232纜線應該短於15公尺(@ 9600bps)以確保從主機/裝置到TCC-80所遺失的功率較少。
剩餘的供應電源則用於傳輸RS-422/485訊號。
連接埠功率和光學隔離TCC-80/80I的RS-232埠是可直接與主機PC連接的DB9母插座，並且自TxD線路提取電力。
rs232串口用户手册usermanual
主控机 PC 机
HXSP-2108B 型转换器
485+ 485-
RS-485 通信设备
HXSP-2108B 型转换器
RS-232 通信设备
RS-485 通信设备
五、电源及防浪涌接地保护 1、外 接 电 源 HX SP - 2 1 0 8B 接 口 转 换 器 可 以 采 用 产 品 已 配 的 9V 电 源 适 配 供 电 ， 也 可 以 从 其 它 直 流 电 源 或 设 备 供 电 ， 供 电 电 压 力 +9V， 电 流为 100Ma。 2、浪 涌 接 地 保 护 ： 普 通 的 接 口 转 换 器 没 有 配 备 大能量的保护装置，由于线路感应在接口 数据线上的瞬态高压，试图从设备的最小电 阻路径释放能量到地线。因此容易造成接口 器件的损坏。接口转换器在使用过程中为了 保证通信的安全可靠接地避免悬空。
发送负T- 发送正 T + 接收正 R+ 接收负R- GND
RS-485 定义
485-
485+ N L
N L GND
6 FCN FCN
3.RJ45 脚定义：
RJ45
1
2
3
4
5
6
RS-422
发送正T+ 发送负T- 接收正R+ 接收负R-
GND GND
RS-485 485- 485+
GND GND
4.RJ454 连接图
三、引脚定义：
1.RS-232 端引脚定义：
D B 9Female（PI N） 1 2 3 4 5 6 7 8 RS-232（DCE） D C D TXD R XD D TR G N A D SR R TS C TS
JaRa捷瑞电讯2102G RS232-RS485无源光电隔离转换器产品使用说明书
JaRa 2102GRS232ÙRS485无源光电隔离转换器产品使用说明书一． 2102G产品清单感谢您对JaRa捷瑞电讯产品的信赖！当您得到该产品，并打开包装时，里面应该包含以下物品。
● JaRa 2102G转换器1个● 4端子接线柱 1个● 使用说明书 1本二． 2102G概述：JaRa 2102G转换器是RS-232与RS485之间的无源光电隔离型转换器，可以实现RS232到RS485的无源光电隔离转换。
其内部静态隔离电压为2500V，瞬态（脉冲）隔离电压7000V。
最高通信速率为9600bps，实际可达19200bps。
直接插在计算机串口上使用。
可以有效的防止RS485总线上的雷击（感应）、静电以及地电位差产生的环流等对您的计算机系统造成的损害。
如果您采用的不是光电隔离产品，这些损害可能通过232串口直接进入到您的计算机系统里，从而造成永久性损害。
有些非光电隔离转换器虽然带有一定的防静电和抗雷击的功能，但这只能保证转换器本身不受到损害，而不能有效的保护您的计算机。
尤其是当485总线两端的地线直接相连时，更是非常危险。
有些应用场合，由于485总线两端存在地电位差，如果该电位差超过了485规定的电压容限范围，485系统将无法正常通信。
此时，需要将各485设备的地线（GND）相连，即需要接三根线：A、B和GND。
但是，此种情况下，由于不同的485设备之间存在地电位差，因此，会在不同的485节点（设备）之间产生地环流，如果环流电流过大，有可能对您的计算机系统造成损害。
对于以上情况，普通的无源RS232Ù485转换器（非光隔）无能为力，而JaRa 2102G就可以很好地解决以上问题。
2102G无需外部供电，直接从计算机串口取电（从RS232串口的TXD取电，同时由RS232的RTS和DTR辅助供电），要求直接插在计算机串口上使用。
对于只有TXD、RXD和GND三根线的串口，由于只有TXD信号给2102G供电，2102G将会馈电不足，无法正常工作。
RS232、RS485转光纤_光猫使用说明
RS23、RS422、RS485转光纤_光猫使用说明（工业级）一、概述天津三格电子的MS-F155是多功能的支持异步RS-232，RS-485，RS-422通信接口的光纤模块，可以延长RS232、RS422、RS485通信距离，最远可以达到20公里到40公里。
采用光信号传输，模块有很好的抗电磁干扰能力。
防雷设计，可用于比较恶劣的工矿环境。
支持RS-232，RS-485，RS-422多种异步通信协议，可以同时混合使用两个RS-232，4路RS-485或2路RS-422接口，支持2线（半双工）RS-485和4线（全双工）RS-422工作方式。
RS-232信号的传输速率最高为115.2Kbps，RS-485/RS-422的信号传输速率最高可达500Kbps，不同电气标准的接口可以混合使用，可以用RS-232的设备去连接RS-485/RS-422的设备，可以代替RS-232到RS-485/422接口转换器或光电隔离器，并提供了优良的EMI/RFT特性。
RS485接口采用零延迟转换时间技术、自动侦测数据流向的流控技术，使模块使用非常简单。
二、规格与特性电源：宽电源供电，7-24V直流电源。
接口：RS232/RS422/RS485。
可以同时传输2路RS232，4路485或者2路422。
传输速率：RS232可以达到115200bps；RS422 RS485可以达到400Kbps。
通信方式：RS232RS422为全双工/ RS485为半双工。
通信距离：多模可以达到2000米，单模可以达到20-40公里。
光纤：SC、LC可选口，单模，单双纤可选，1310nm、1550nm可选。
保护：15KV静电保护，1600W浪涌保护环境温度：-40---60°C存储温、湿度：-20---50°C 5%---90%体积：长120mm 宽85mm 高25mm四、LED指示灯RS485_1_LED：闪烁表示RS485_1有数据收发；RS485_2_LED：闪烁表示RS485_2有数据收发；RS485_3_LED：闪烁表示RS485_3有数据收发；RS485_4_LED：闪烁表示RS485_4有数据收发；RS232_1_LED：闪烁表示RS232_1有数据收发；RS232_2_LED：闪烁表示RS232_2有数据收发；PWR_LED：灯亮表示电源工作；Fiber_LED：灯亮表示光纤模块工作正常；五、光纤参数单模、SC口（可选择其他接口，LC FC等）、单双纤可选，波长1310nm。
JaRa 有源 RS232 422 485光纤转换器说明书
JaRa2501S/M、2502S/M有源RS232/422/485Ù光纤转换器产品使用说明书1. 产品简介产品型号 电接口 光接口2501S 同时提供RS232和RS485 单模(SC)2501M 同时提供RS232和RS485 多模(SC)2502S 同时提供RS422和RS485 单模(SC)2502M 同时提供RS422和RS485 多模(SC)JaRa2501S/M、2502S/M（以下简称250X）有源RS232/RS422/RS485Ù光纤转换器可以将串行数据信号（RS232/422/485信号）转换成光信号通过光纤传输。
250X产品外壳采用捷瑞工业模具，支持壁挂式安装、桌面式安装、堆叠式安装、工业导轨式安装等多种安装方式。
光纤接口采用SC型接口，RS232/422/485信号以及外部直流电源通过10孔接线柱与2501/2连接。
将RS232信号通过2501转成光纤传输，可以克服传统RS232信号传输距离短，抗干扰能力差等缺点，同时也解决了电磁干扰、地环干扰以及雷击和电浪涌的难题，大大提高了数据通信的可靠性、安全性和保密性。
2502提供的RS422接口也使其可以方便的与RS422设备相连接。
无论是2501还是2502都提供RS485接口，使其可以方面的与485设备相连接。
该产品可广泛应用于各种工业控制、电力、银行等对数据通信质量要求较高，或电磁干扰大，静电、雷击、地电位差大的应用场合。
JaRa250X系列产品分为4种型号---2501S、2501M、2502S、2502M。
该4种产品外形及尺寸都完全相同。
区别主要体现在所提供的串行接口以及光纤接口上面。
详细内容参见第3节性能参数。
2．2501S/M、2502S/M外形及接线端子定义（如图Fig 2）Fig 2说明：2501/2502的正面板上有三个LED指示灯。
其中，红色指示灯“Power”指示电源状态（通电正常时亮），绿色指示灯“Fiber Tx”（闪烁）指示信号由电接口RS232/422/485端向光纤端传输，绿色指示灯“Fiber Rx”（闪烁）指示信号由光纤向电接口RS232/422/485端传输。
HEXIN-IIIRS232RS485转换器说明书（横版）
RS232/RS485转换器使用说明书一、产品简介HEXIN-III型转换器之间的双向接口的转换器，应用于主控机之间，主控机与单片机或外设之间构成点到点，点到多点远程多机通信网络，实现多机应答通信通信，广泛地应用于工业自动化控制系统，一卡通、门禁系统、停车系统、自助银行系统、公共汽车收费系统、饭堂售饭系统、公司员工出勤管理系统、公路收费站系统等等。
HEXIN-III型转器，能够将RS-232串行口的TXD和RXD信号转换成两衡半双工的R S-485信号。
无需外接电源，可直接从RS-232端口的3脚窃电，同时由7脚请求发送（RTS），4脚数据终端准备好（DTR）给HEXIN-III辅助供电，自动的流控使你不必重新设置，硬件与安装软件使用非常简单。
二、性能参数1、串口特性：接口兼容EIA/TIA的RS-232C，RS-485标准<。
2、电气接口：RS-232端DB9孔型边接口，RS-485端DB9针型连接器、配接线柱（五位接线）。
3、工作方式：异步半双工。
4、传输介质：普通线、双绞线或屏蔽线。
5、传输速率：300~11.52K波特率。
6、传输距离：5米（RS-232端）1.200米(RS-485端)。
7、通信协议：透明。
8、工作环境：-10℃到85℃相对湿度为5%到95%。
9、信号：RS-232：TXD、RXD、R TS、CTS、DTR、DSR、DCD、CND；RS-485：Date+、Date-。
GND 三、接线和信号：RS232端（DB9母头）RS485（DB9M公头）HEIN-III转换器采用DB9型的母头连接口与RS232接口相连,另一端DB9的公头连接器与RS485接口相连。
RS485引用脚定义其工作电源有两种情况：直接从RS232端口向3脚供电，同时，由7（RTS）、4（DTR）脚给HEXIIN-III型辅助供电，当RS232不能正常供电时，可由RS485端的DB9M6（+12V）和5脚（GND）供电。
RS232-RS485无源转换器说明书
RS232-RS485无源转换器将RS-232接口转换成两线半双工RS-485接口，串口取电技术，无需外供电源。
一、产品特性●串口取电，无需RTS、DTR辅助供电；●独有的串口保护电路，可带电热插拔；●通信距离可达1千米（9.6Kbps）；●支持128节点轮询网络结构；二、产品图片及接口介绍如上图所示：RS-232端（DB9孔）：连接到计算机DB9Z针RS-232接口，也可以与其它RS-232串口连接串口RS-485端（蓝色欧式端子）：信号介绍如上图所示。
跳线J1：120欧终端电阻跳线。
断开（OPEN）：终端电阻断开。
短接（CLOSE）:终端电阻接入。
匹配电阻，RS-485是差分电平通信，在距离较长或速率较高时，线路存在回波干扰，此时需要在通信线路首末两端并联120Ω匹配电阻。
匹配电阻会降低线路带负载能力，我们推荐在通信速率大于19.2K或线路长度大于200米时，才需加接匹配电阻。
接地说明，RS-485要求通信双方的地电位差小于1V，所以建议一定要将两边的信号地相连，但该信号地不要接大地。
三、应用示例：1、点到点两线半双工通讯2、点到多点两线半双工通讯为防止信号的反射和干扰，长距离传输时需在线路的终端加装匹配电阻。
四、附赠救火车工作室串口调试软件1.2。
使用电脑和485总线连接，进行通讯调试时，可以使用本软件，软件界面如下图：五、技术支持联系方式秦皇岛千目电子有限公司地址：河北省秦皇岛市海港区和平大街和平E站424室技术服务QQ：849046309（救火车）主要技术支持方式邮箱：**************MSN:***************。
MWE485-A说明书(08版)
RS－232/RS－485无源转换器型号：MWE485－A◆ 功能简介MWE485-A 将RS-232接口转换成两线半双工RS-485接口，串口窃电技术，无需外供电源。
◆ 产品性能·串口窃电，无需RTS、DTR 辅助供电； ·独有的串口保护电路，可带电热插拔； ·无需CTS 流控，零延时自动转发； ◆ 规格参数电源来源 串口窃电，无需外供电源 工作电流 小于10mA 通讯速率 300～115.2Kbps通讯距离 RS-485侧的通讯距离1.5Km(9.6Kbps) 最多节点数 128节点防护电压 15KV 静电保护和600W/ms 雷电防护 重 量 36g(带接线端子）尺寸大小 87mm×33mm×17mm(带接线端子） 工作温度-40℃～85℃◆ 管脚定义RS-232接口（转换器DB-9孔母头）：管 脚 14678235说 明 短 接 短 接 TXRXGNDRS-485接口（转换器 DB-9针公头）：管 脚 2 1、3、456、7 定 义A ＋B －GND 跳线（120Ω）说 明 485＋485－GND 短接即接入120Ω匹配电阻接线端子（连接转换器RS-485接口DB-9针侧）·不要在5V 与GND 之间接入外部电源，这两位端子之间的电压值仅供参考而已（当转换器的RS-232连接上后，5V 与GND 之间有＋5V 电压。
）；·120处短接片表示120Ω匹配电阻，插上既接入！ 版本：08.01上述产品指标如有变化另行告知 www.232－◆ 应用图◆ 注意事项· RS-485匹配电阻RS-485是差分电平通信，在距离较长或速率较高时，线路存在回波干扰，此时需要在通信线路首末两端并联120Ω匹配电阻。
本转换器端子下侧标有120的短接片，当插上时就已经在内部并联上匹配电阻。
我们推荐在通信速率大于19.2Kbps 或线路长度大于200米时，才考虑加匹配电阻。
485b
485-B RS-232/RS-485有源隔离转换器◆ 功能简介485-B 将RS-232接口转换成两线半双工RS-485接口，2500V 光电隔离，外供＋5V 电源。
性能和参数＋5V 电源供电，RS-232和RS-485光电隔离；独有的串口保护电路，可带电热插拔；通信距离可达3公里（9.6Kbps ）；支持128节点轮询网络结构；无需CTS 流控，零延时自动转发，通信速率0～28.8Kbps 自适应；15KV 静电保护和600W/ms 雷电防护。
连接器和信号RS-232端（DB9孔） RS-485端（DB9针）485-B 采用DB9孔连接器与RS-232接口相连，其中7、8引脚以及1、4、6引脚短接。
另一端DB9针为RS-485接口。
安装及连接485-B 转换器RS-232接口只用到2、3、5脚，2脚为TX (信号从转换器向外发送)，3脚为RX （转换器接收外部信号），5脚为GND 。
转换器可直接插入计算机DB9针RS-232串口，与其他类型RS-232串口连接时请注意2、3脚信号流向。
RS-485为DB9针接口，引脚定义：引脚 1 2 3 4 5 9 6，7功能 A+ B- 地 +5V短接即接入120Ω匹配电阻用户也可选用我们提供的一体化接线端子：匹配电阻平通信，在距离较长或速率较高时，线路存在回波干扰，此时需要在通信线路首RS-485是差分电末两端并联120Ω匹配电阻。
本转换器将端子下侧标有120的短接片插上时，就已经在内部并联上匹配电阻。
匹配电阻会降低线路带负载能力，因此我们推荐在通信速率大于19.2Kps 或线路长度大于200米时双方的地电位差小于1V ，所以建议一定要将两边的信号地相连，但该信号地不要接＋5V 直流电源，电流小于30mA ，电源可以从DB9针5脚（GND ）和9脚（＋5V ） 线半双工通讯，才需加接匹配电阻。
接地说明RS-485要求通信接大地。
电源485-B 需外引入，也可以从接线端子上的＋5V 和GND 接线柱引入。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RS-232/RS-485转换器使用说明书
一、产品介绍
HEXIN-III型转换器是RS-232与RS-485之间的双向接口的转换器、应用于主控机之间，主控机与单片机或外设之间构成点到点，点到多点远程多机通讯网络，实现多机应答通讯，广泛地应用于工业自动化控制系统、一卡通、门禁系统、停车场系统、自助银行系统、公共汽车收费系统。
饭堂售饭系统、公司员工出勤管理系统、公路收费站系统等等。
HEXIN-III型转换器、能够将RS-232串行口的TXD和RXD信号转换成两线平衡半双工的RS-485信号。
无需未接外接电源，可直接从RS-232端口的3脚窃电，同时由7脚请求发送（RTS），4脚数据终端准备好（DTR）给HEXIN-III 辅助供电，自动的流控使你不必重新设置，硬件与安装使用非常简单。
二、性能参数
1、串口特性：接口兼容EIA/TIA的RS-232C，RS-485标准；
2、电气接口：RS-232C端DB9孔型、连接口，RS-485端口DB9针型连接口、配接线柱（四位接线或六位接线）；
3、工作方式：异步半双工；
4、传输介质：普通线、双绞线或屏蔽线；
5、传输速率：300~11520BPS；
6、传输距离：5m（RS-232c端）1200m(RS-485端)；
7、通讯协议：透明；
8、工作环境：-10℃到85℃相对湿度为5%到95%；
9、信号：RS-232：TXD、RXD、RTS、CTS、DTR、DSR、DCD、GND；
RS-485：Date+/Date-,GND;
三、接线和信号
HEXIN-III转换器采用DB9型的母头连接口与RS232接口相连，另一端DB9公头连接器与RS485接口相连。
RS232C型引脚定义
DB9Femsle 1 2 3 4 5 6 7 8
RS232C DCD RXD TXD DTR GND DSR RTS CTS RS485引脚定义
DB9Msle 1 2 3 4 5 6 RS485 Date- Date+ GND +5V-12V
其他工作电源有两种情况：直接从RS232端口向3脚供电，同时由7（RTS）、4（DTR）脚给HEXIN-III型辅助供电，当RS232不能正常供电时，可由RS485端的DB9M6脚（+5V―+12V）和5脚（GND）供电。
四、安装及应用
1、安装：①在安装HEXIN—III型产品之前，准备两根线（可双绞线）；
②关闭设备串行口（关机）；
③HEXIN-III型转换器的RS232端口是DCE方式，可以直接插入DTE设备的DB9M串行口（如计算机的COM 口），并从其中的TXD、DTR、RTS信号窃取电，并注意信号电平应大于+5V，如果设备是DCE方式，必须作如下连接
线：
设备DB9针脚对应
HEXIN-III型
1 2 3 4 5 6 7 8 9
的RS232端口
DCE设备的
1 3
2 4 5 6 7 8 9
DB9M
RS485设备与HEXIN-III型的连接如下
HEXIN-III型转接口的DB9M针HEXIN-III五位接线端子RS485设备Pinl Date- Date- Date-
Pin2 Date- Date+ Date+
Pin3 GND
Pin4 GND
Pin5 GND +5V—+12V GND
Pin6
2、应用
1、RS232设备与RS485设备通讯
该方式主要应用在控制端设备是RS232C接口，被控制端设备时RS485接口，两端设备因电气特性不一，不能直接相通，采用HEXIN-III型转换器即可透明的将RS232C接口信号转换为RS485信号。
2、RS485组网应用
一台RS232主机欲控制多达32个RS485从设备时，可以使用该方式，为了防止信号的反射和干扰，需在线路的终端接匹配电阻（120Ω、1/4W）。
主要有以下两种连接方式：
①两个HEXIN-III型连接
HEXIN-III。
HEXIN-III
Date(+)。
Date(+)
Date(--)。
Date(--) GND。
GND
②HEXIN-III型转换器和RS-485设备相连
HEXIN-III。
RS485设备
Date(+)。
T+R+or485+
Date(--)。
T-R-or485- GND。
GND
故障分析：
1、数据通讯不成功
a、检测RS232接口连接是否正确；
b、检测RS485接口连接是否正确；
c、检测RS232接口信号电平（TXD、DTR、RTS）是否低于+5V，若低于+5V可在DB9M的第6脚供电；
2、数据丢失或乱码
a、检测数据通讯设备两端数据速率，可是是否一致；
b、可以加匹配电阻1/4W 120Ω；。
