第7章 车钩缓冲装置

第7章  车钩缓冲装置
缓冲器的最大作用力,也称最大阻抗力,其值应与货车结 构所能承受最大允许纵向力相适应。我国《车辆强度设计规范》 规定货车结构允许的最大纵向力为2.25MN,缓冲器的最大作用 力应不大于该值,这样缓冲器才能起到保护车辆和所载货物的 作用。
(2)容量影响因素
缓冲器的容量取决于列车的运行工况和调车工况。列车 运行工况对缓冲器容量的要求,与列车的总重、列车编组方 式、制动机的性能、车钩的纵向间隙以及列车的操纵方法等 诸多因素有关,可以根据列车动力学试验或仿真模拟计算予 以确定。对于货车缓冲器容量很大程度上决定于调车工况, 根据货车允许连挂速度和车辆总重,可按动量守恒和能量守 恒定律计算出各种载重货车在不同组合和不同冲击速度下所 需缓冲器容量值。
1—车钩;2 —摆块;3—摆块吊; 4—冲击座;5 —高钩钩体垫
第二节 我国铁路主型车钩
一、车钩的强度及材质 二、货车车钩(2号、13号、16号、17号、23号) 三、客车车钩(1号、15号、密接式车钩)
一、车钩的强度及材质
B级、C级、E级铸钢的化学成分
钢种
E级钢(QG-E1) C级钢(ZG29MnMoNi
(3)全开位置(待挂状态)—即钩舌已经完全向外转开的位置。 摘钩时,只要其中一个车钩处在开锁位置,就可以把两辆车分开。 挂钩时,只要是其中一个车钩处于全开位置,就可以把两个车辆连 挂在一起。




三态作用动作过程


锁-


上作用式闭锁-开锁
上作用式开锁-全开锁
六、 缓冲器
1、缓冲器的作用及其工作原理 2、缓冲器的类型 3、缓冲器的主要性能参数
(1)容量确定
缓冲器的行程受到钩肩间隙(从车钩钩肩到冲击座的距离) 的限制。缓冲器装车的一个重要原则是:车辆的钩肩间隙必须 大于缓冲器的行程。这样,才能保证车辆的纵向冲击力从车钩 经由缓冲器传到底架牵引梁,从而避免冲击力直接从车钩到冲 击座到底架端梁。我国新造车钩钩肩间隙规定为76mm。如果装 用MT-2型或MT-3型缓冲器,则钩肩间隙应扩大至91mm。

第三章 车钩缓冲装置

第三章 车钩缓冲装置
Байду номын сангаас
铁路机车车辆
❖ 车钩的这三个作用是通过转换钩头内钩锁、 钩舌推铁、上(或下)锁销的位置,分别使它 们处在闭锁、开锁、全开位置(或称闭锁、 开锁、全开状态)而实现的。
铁路机车车辆
1.闭锁位置:
❖ 车钩的钩舌被钩锁铁挡住不能 向外转开的位置,称之为锁闭 位置。
❖ 两个车辆连挂在一起时车钩就 处在这种位置。
铁路机车车辆
❖ 此时放下车钩提杆,钩锁坐落在钩舌尾部圆弧面上, 为两钩连挂时闭锁位置的形成做好准备。
铁路机车车辆
闭锁
开锁
全开
铁路机车车辆
闭锁
开锁
全开
铁路机车车辆
❖ 下作用式车钩的动作与上作用式基本相同,用力 向上扳动车钩提杆后,由下锁销从下向上迅速顶 起钩锁而形成全开位。下锁销从下面顶起钩锁, 与上锁销从上面提起钩锁效果是相同的。
铁路机车车辆
二、车钩缓冲装置的作用
❖ 机车牵引车辆时,作用力传递顺序:
铁路机车车辆
❖ 机车推送车辆时,作用力传递顺序:
铁路机车车辆
第二节 车钩的构造及作用
❖ 我国铁路车辆采用的各种车钩,都具有自动连 挂的性能,又称自动车钩。
❖ 目前我国大部分货车使用13号车钩,客车使用 15号车钩。
铁路机车车辆
铁路机车车辆
(三)车钩的三种作用位置
❖ 为了实现挂钩或摘钩,使车辆连接或分离,车钩具 有三种位置。
❖ 车辆连挂后:车钩应具有闭锁作用,以保证列车运 行时各车钩不能任意分离;
❖ 摘解车辆时:车钩应具有开锁作用,以便使两连挂 的车钩脱开;
❖ 连挂车辆时:车钩应具有全开作用,使其中一个车 钩钩舌完全张开,才能使另一车钩的钩舌进入其钩 腕内,以便两钩连挂。

名词解释车钩缓冲装置

名词解释车钩缓冲装置

名词解释车钩缓冲装置
名词解释:车钩缓冲装置
车钩缓冲装置是指用于减少交通工具运行中的冲击和摩擦,使运行过程中的震动及噪声最小化的装置。

车钩缓冲装置的主要功能是:在运行中的交通工具前端和后端之间填补空隙,使其互不接触,当它们相撞时,由于有转接带的作用,产生的冲击把车辆的冲击力卸载到外部。

另外,车钩缓冲装置还能够起到导向作用,对交通工具的运行方向和线路作出指引,以避免发生意外。

它还可以有效防止擦伤,摩擦降低系统内的震动及噪声。

- 1 -。

车钩缓冲装置概述(车辆构造检修课件)

车钩缓冲装置概述(车辆构造检修课件)
1. 车钩缓冲装置一般组成一个整体安装在车底架两端的牵引梁内。 前从板、后从板安放在牵引梁的前从板座、后从板座之间。钩
尾框下部用钩尾框托板、钩身用车钩托梁托住,并用螺栓将托板、 托梁两端固定在牵引梁和端梁中部的冲击座上。
2.3 车钩缓冲装置安装
2.3 车钩缓冲装置安装
冲击座
车钩复原装置
▪ 当车辆在曲线上运行时,车钩中心线与车体纵向中心线之间将 产生一偏角。 为了防止客车车钩偏移时,钩身与缓冲梁及冲击 座相撞,在缓冲梁的中部开有较宽的钩门。客车车体较长,车 钩偏移量较大,如果偏移后不能迅速、自动地恢复正常,将增 加车辆运行的摆动,有时还会造成车辆摘挂的困难。为此在客 车上均装有复原装置。
为了保证车辆连接安全可靠和车钩缓冲装置安装的互换性,我国 有关规程对车钩缓冲装置装车做了一些规定:
▪ 1.车钩钩舌的水平中心线距钢轨面在空车状态下的高度:货车为880士 10mm,客车为880(+10-5)mm。 ▪ 2.两相邻车辆的车钩水平中心线最大高度差不得大于75mm; ▪ 3.牵引梁前、后从板座之间距离为625号mm,牵引梁两腹板内侧距为35 0 mm(部分早期生产的货车为330 mm)。 ▪ 4.考虑到缓冲器具有一定范围的行程,以及货车受冲击较大的缘故, 规定了车钩钩肩冲击面距冲击座之间的距离:装用2号缓冲器时为大于等 于61 mm,装用MT-2型、MT-3型缓冲器时为91(+10-1) mm,装用ST型缓冲器 时为76(+10-3) mm.
▪ 车钩的开启方式分为上作用式及下作用式两种。由设在钩头上 部的提升机构开启的,叫上作用式。借助于设在钩头下部的推 杆的动作来实现开启,叫下作用式。
▪ 大部分货车车钩为上作用式。这种方式开启灵活、轻便。 ▪ 客车及部分货车(平车、有端门的车)为下作用式。不如上作

厂规第4章车钩缓冲装置

厂规第4章车钩缓冲装置

第四章车钩缓冲装置4.1 车钩及钩尾框4.1.1 车钩各零部件须全部分解,钩体、钩舌、钩腔内配件、钩舌销、钩尾框、钩尾销、牵引杆、钩尾销插托均须抛丸除锈,外表面清洁度须达到GB/T8923规定的Sa2级,局部不低于Sa1级。

4.1.2 钩体、钩舌、钩舌销、钩尾框、钩尾销、16型车钩转动套、牵引杆、钩尾销插托须进行湿法磁粉探伤,探伤部位裂纹焊修后须复探。

钩舌、钩体、钩尾框、16型车钩转动套、牵引杆的探伤部位如下:4.1.2.1 钩舌内侧面及上、下弯角处,13号、13A型、13B型如图4-1阴影部分所示,16型如图4-2阴影部分所示。

图4-1 13号、13A型、13B型钩舌探伤部位示意图图4-2 16型钩舌探伤部位示意图4.1.2.2 13号、13A型、13B型钩体的钩耳及内侧弧面、钩颈距钩肩50mm的范围内,如图4-3阴影部分所示;16、17型钩体的钩耳及内侧弧面、钩颈距钩肩50mm的范围内、钩头正面、钩尾销孔、钩尾端面到钩尾销孔上、下平面及尾端球面,如图4-4阴影部分所示。

图4-3 13号、13A型、13B型钩体探伤部位示意图(a) 16型钩体探伤部位示意图(b) 17型钩体探伤部位示意图图4-4 16、17型钩体探伤部位示意图4.1.2.3 13号、13A型、13B型钩尾框后端上、下弯角50mm范围内及钩尾框两内侧面,如图4-5阴影部分所示; 16、17型钩尾框前、后端上、下内弯角50mm范围内及钩尾框两内侧面,如图4-6阴影部分所示。

(a) 13号钩尾框探伤部位示意图(b) 13A型、13B型钩尾框探伤部位示意图图4-5 13号、13A型、13B型钩尾框探伤部位示意图(a) 16型钩尾框探伤部位示意图(b) 17型钩尾框探伤部位示意图图4-6 16、17型钩尾框探伤部位示意图4.1.2.4 16型车钩转动套前端面。

4.1.2.5 牵引杆钩尾孔后端上下边缘、钩尾端部球面、钩尾端部上下平面,如图4-7所示。

第七章 车钩缓冲装置

第七章  车钩缓冲装置

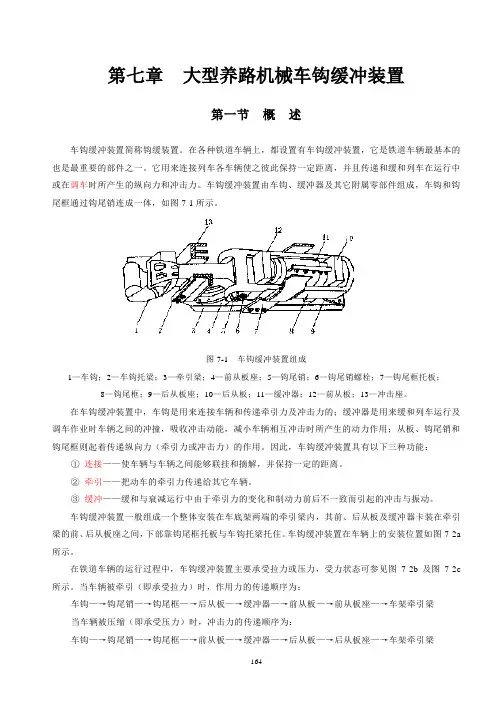

第七章大型养路机械车钩缓冲装置第一节概述车钩缓冲装置简称钩缓装置。

在各种铁道车辆上,都设置有车钩缓冲装置,它是铁道车辆最基本的也是最重要的部件之一。

它用来连接列车各车辆使之彼此保持一定距离,并且传递和缓和列车在运行中或在调车时所产生的纵向力和冲击力。

车钩缓冲装置由车钩、缓冲器及其它附属零部件组成,车钩和钩尾框通过钩尾销连成一体,如图7-1所示。

1图7-1 车钩缓冲装置组成1—车钩;2—车钩托梁;3—牵引梁;4—前从板座;5—钩尾销;6—钩尾销螺栓;7—钩尾框托板;8—钩尾框;9—后从板座;10—后从板;11—缓冲器;12—前从板;13—冲击座。

在车钩缓冲装置中,车钩是用来连接车辆和传递牵引力及冲击力的;缓冲器是用来缓和列车运行及调车作业时车辆之间的冲撞,吸收冲击动能,减小车辆相互冲击时所产生的动力作用;从板、钩尾销和钩尾框则起着传递纵向力(牵引力或冲击力)的作用。

因此,车钩缓冲装置具有以下三种功能:①连接——使车辆与车辆之间能够联挂和摘解,并保持一定的距离。

②牵引——把动车的牵引力传递给其它车辆。

③缓冲——缓和与衰减运行中由于牵引力的变化和制动力前后不一致而引起的冲击与振动。

车钩缓冲装置一般组成一个整体安装在车底架两端的牵引梁内,其前、后从板及缓冲器卡装在牵引梁的前、后从板座之间,下部靠钩尾框托板与车钩托梁托住。

车钩缓冲装置在车辆上的安装位置如图7-2a 所示。

在铁道车辆的运行过程中,车钩缓冲装置主要承受拉力或压力,受力状态可参见图7-2b及图7-2c 所示。

当车辆被牵引(即承受拉力)时,作用力的传递顺序为:车钩—→钩尾销—→钩尾框—→后从板—→缓冲器—→前从板—→前从板座—→车架牵引梁当车辆被压缩(即承受压力)时,冲击力的传递顺序为:车钩—→钩尾销—→钩尾框—→前从板—→缓冲器—→后从板—→后从板座—→车架牵引梁164165由此可知,车钩缓冲装置无论承受牵引力或冲击力,都要通过缓冲器将牵引力或冲击力传递给牵引梁,这样,就能使牵引力传递平稳,冲击力得到缓和、衰减,从而改善运行品质,保护车辆不受损坏。

城市轨道交通车辆的走行部—车辆连接装置

城市轨道交通车辆的走行部—车辆连接装置

a)非刚性车钩 b)刚性车钩
车钩
1.刚性车钩与非刚性车钩相比有如下优点: (1)减小了两个车钩连接表面之间的间隙,从而也降低了 列车中的纵向冲击 ,提高了列车运行的平稳性; (2)由于车钩零件的位移减小了,并且在这些零件上作用 的力也减小了,因此改善了自动车钩内部零件的工作条件; (3)减小了车钩连接表面的磨耗; (4)减小了由于两连挂车钩相互冲击而产生的噪音,这对 于城市轨道车辆和客车尤为重要; (5)避免在意外撞车事故时,发生一个车辆爬到另一个车 辆上的危险。
1900 1100
隔热系数 隔声量dB(A) 气密性
阻燃性
K<5.0W/m2·k ≥30 压力从3600Pa降至1350Pa的泄漏时间50秒以上
所有非金属部件应符合《铁路客车用非金属材料阻燃要求》
使用寿命
主要金属件寿命30年,折棚布寿命15年
缓冲装置
缓冲装置
一、缓冲器的作用与主要性能参数
缓冲器是城轨车辆连接装置的重要部件之一。它的作 用是用来缓和列车在运行中由于牵引力的变化或在启动、 制动时车辆相互碰撞而引起的纵向冲击和振动。缓冲器有 耗散车辆之间冲击和振动的性能,从而减轻对车体结构和 装载货物的破坏作用,提高列车运行的平稳性。
(1)按连挂方式分类 贯通道根据连挂方式的不同可分为分体式和整体式。
(2)按内部侧护板的结构分类 贯通道根据内部侧护板的结构可分为折棚内饰贯通道、
一体侧护板结构式贯通道和多块的结构
1.波纹折棚组成 2.紧固框架 3.连接框架 4.滑动支架 5.侧护板组成 6.顶板组成
9-螺母
6.可压溃变形管
缓冲装置
图5-19可压溃变形管的能量吸收情况 l-可压溃变形管;2、3-可压溃筒体
车钩

城轨车辆车钩及缓冲装置的检查与维护—缓冲装置

城轨车辆车钩及缓冲装置的检查与维护—缓冲装置
任务六 缓冲装置
任务六 缓冲装置
一、概述
缓冲装置(缓冲器)是城轨车辆车钩 系统重要部件之一,作用如下:
缓和运行中的纵向冲击
缓和连挂时的冲击
吸收非正常状态下的冲击能量
常用类型:
环形橡胶缓冲器、弹性胶泥缓冲 器、环弹簧缓冲器、压溃管
任务六 缓冲装置
二、常见类型 1、EFG橡胶缓冲器
采用环形的橡胶缓冲件 牵引和压缩方向均可吸能
任务六 缓冲装置
二、常见类型 1、EFG橡胶缓冲器
EFG2有两组橡胶环 EFG3有三组橡胶环
1.牵引杆;2.安装座;3.环形橡 胶;
任务六 缓冲装置
二、二、常见类型
2、环弹簧缓冲器
不论车钩受冲击或牵拉 环弹簧均受压缩作用
接触面为V型锥面
1.牵引杆;2.弹性胶泥芯子; 3.内半筒组成。
任务六 缓冲装置
二、常见类型 4、压溃管
为破坏性的能量吸收元件 免维护,能量吸收率为100% 能量吸收分为3级
任务六 缓冲装置
三、配置选型
影响车钩缓冲器配置选型的因素:
列车编组形式 各个车辆质量 车体强度
车体可承受的最大冲击速度 车钩前端面的允许突出距离 停放制动的摩擦系数
1.弹簧盒;2.端盖;3.弹簧前从板;4.弹簧后从板; 5.外环弹簧;6.内环弹簧;7.开口弹簧;
8.半环弹簧;9.球形支座;10.牵引杆; 11.标记环;12.预紧螺母;13.橡胶嵌块。
任务六 缓冲装置
二、常见类型
3、弹性胶泥缓冲器
弹性胶泥材料为接收 能量的元件
无论车钩受拉或受压, 缓冲器始终受压
任务六 缓冲装置
三、配置选型 缓冲器配合使用特点:
EFG橡胶缓冲器+压溃管:满足正常联挂吸能要求,成本较低

《铁道车辆工程》第06章_车钩缓冲装置

《铁道车辆工程》第06章_车钩缓冲装置

• 1-钩头;2-钩舌;3-解钩杆;4-弹簧;5-解钩风缸。 • 密接式车钩作用原理
3、BSI-COMPACT型密接式车钩 德国制造的密接式车钩在欧洲、巴西等许多国家
的地铁、轻轨车辆和城郊列车上获得广泛应用。这 种车钩钩头的壳体设有凸锥体和凹锥孔,在凸锥的 内侧面配备有用于车钩机械连接的锁栓,锁栓由高 强度钢制成,置于钩头前端的套筒中,利用弹簧使 其保持正常位置。
车要求而研制的一端可旋转的车钩,不用摘钩就可 在翻车机上连续卸货,提高了运输效率。
16号车钩缓冲装置主要由下列种零部件组成:16 号车钩组成、16号钩尾框、转动套、16号从板、16 号钩尾销、钩尾销托组成、MT–2型缓冲器。
17号车钩缓冲装置主要由下列5种零部件组成:17 号车钩组成、17号钩尾框、17号从板、17号钩尾 销、MT–2 型缓冲器。
2、工作原理
借助压缩弹性元件来缓和冲击力,同时在弹 性元件变形过程中利用摩擦和阻尼吸收冲击 能量。
3、缓冲器主要种类: • 弹簧式缓冲器 • 摩擦式缓冲器 • 橡胶式缓冲器 • 摩擦橡胶式缓冲器 • 粘弹性橡胶泥缓冲器 • 液压缓冲器 • 空气缓冲器
4、铁路车辆对缓冲器的基本要求 • 应当具备足够的容量。 • 应能不可逆地吸收一部分冲击能量,冲击后
我国铁道车辆强度设计规范下TB1335/96规定 货车结构允许的最大纵向力2.25MN,要求: 货车缓冲器的最大阻抗力2000kN,容量45kJ 客车缓冲器的最大阻抗力2000kN,容量20kJ 我国货车缓冲器应该是低阻抗、大容量,应采取
增大缓冲器的行程,限制最大作用力。
二、缓冲器的主要性能参数及容量确定 1、缓冲器的主要性能参数
2、车钩的组成 车钩及其零件大多由铸钢制成。 车钩分为钩头、钩身、钩尾。钩头与钩舌通

铁道机车车辆教学课件PPT车钩缓冲装置

铁道机车车辆教学课件PPT车钩缓冲装置

总结词
自动车钩缓冲装置是一种具有自动连 接功能的列车车钩装置。
详细描述
自动车钩缓冲装置能够在车辆运行过 程中自动完成车钩的连接和分离,减 少了人工操作的复杂性和危险性。它 通常用于货运列车和某些特殊用途的 列车。
半自动车钩缓冲装置
总结词
半自动车钩缓冲装置是一种介于手动 和自动之间的列车车钩装置。
详细描述
节能设计
优化车钩缓冲装置的结构和性能,降低能耗,提高能源利用效率。
THANKS
谢谢
在铁路货车中的应用
铁路货车通常需要长距离运输, 车钩缓冲装置在货车编组、解 编以及运输过程中起到关键作 用。
铁路货车车钩缓冲装置需要承 受较大的冲击和振动,因此需 要具备较高的强度和稳定性。
铁路货车车钩缓冲装置还需要 具备较好的防松和防脱功能, 以确保货车的安全运输。
在高速列车中的应用
高速列车在高速行驶过程中,车 钩缓冲装置需要承受较大的空气 阻力和振动,因此需要具备较高
车钩缓冲装置的类型
密接式车钩缓冲装置
总结词
密接式车钩缓冲装置是一种先进的列车连接装置,具有高安全性和高可靠性。
详细描述
密接式车钩缓冲装置采用先进的机械和电气设计,实现了车钩之间的紧密连接, 消除了车辆之间的纵向和横向振动,提高了列车运行的安全性和平稳性。它通常 用于高速列车和城市轨道交通车辆。
自动车钩缓冲装置
工作原理与特性
工作原理
车钩缓冲装置通过车钩的连接,传递车辆之间的牵引力和制 动力,同时利用缓冲器的弹性元件吸收和缓和冲击力,降低 对车辆和列车的破坏。
特性
具有较高的强度和耐久性,能够承受高速、重载列车的牵引 力和冲击力;具有良好的减震和缓冲性能,能够保证列车运 行的平稳性和乘客的舒适度。

车钩缓冲器装置

车钩缓冲器装置
带减震器的车钩牵引杆
1
能量的耗散
如果超过了已定义的释放载荷载(例如重冲击和碰撞),该减震装置能够对能量进行消耗。这一装置由预载压溃管和冲头组成。冲头压入压溃管并使之变宽,从而将缓冲能量转换为变形能量。所有超过减震装置吸收能力的冲击能量都将传到车体底盘。
2
4 车钩组件
橡胶垫钩尾座 橡胶垫钩尾座包括一个缓冲装置和一个支架。它的特殊设计能够允许车钩不超过纵向车轴的竖向和横向摆动以及回转运动。橡胶垫钩尾座的设计目的是为了对限定的牵引力和缓冲力进行缓冲,如果超过了限定的冲程,将把牵引力和缓冲力传向车厢底盘。 固定 支架通过四个六角头螺钉和六角螺母固定在车体底盘上。螺纹连接包括剪切件。
4 车钩组件
4.2 半永久车钩 半永久车钩图如右图:
4 车钩组件
4.2 半永久车钩 风管连接 在车钩牵引杆两侧都安装有通气管连接。经由支架与车钩牵引杆相连。连挂时,一个车钩的风管连接前部由对侧车钩的风管连接定心套包围。两个衬垫彼此相压。它可为风管连接提供密封。 只有当车钩被连挂时,通气管连接才传动空气,因此它没有阀门。
4 车钩组件
车钩头形状与聚集范围
单击此处添加正文,文字是您思想的提炼,为了演示发布的良好效果,请言简意赅地阐述您的观点。您的内容已经简明扼要,字字珠玑,但信息却千丝万缕、错综复杂,需要用更多的文字来表述;但请您尽可能提炼思想的精髓,否则容易造成观者的阅读压力,适得其反。
车钩头形状
车钩表面设置了一个凸锥和凹锥,这样在车厢连挂时可保证车钩的对接、对中及对准效果。连挂所需的最小速度为0.6公里/小时。 当连挂之后,钩锁会提供刚性的、无缝的机械和气动连接。
4.1 半自动车钩
车钩头
工作模式
4 车钩组件
4 车钩组件

6单元六 车钩缓冲装置

6单元六 车钩缓冲装置
其钩舌推铁、钩锁、锁销组成及钩舌销等 零部件均采用13A型车钩零部件,不改变 产品使用性能。
1、钩体
13B型钩体主要在13A型车钩钩体基础上对钩体尾部结构 进行了改进,连接轮廓等外形尺寸保持一致,
主要区别有:13B型钩体尾部取消钩尾端部工艺孔,改进 了钩尾销孔处内腔结构,提高了结构强度;增加钩尾销的 承载面积,改善钩尾销的受力状态;提高车钩的制造精度 要求;材质由C级钢提高为E级钢,进一步提高车钩强度 。
车钩解钩提杆的安装位置: 货车装在一、四位车端; 客车装在二、三位车端。
目前,客车均采用摆块式复原装置。
它是用摆块卡住钩身,摆块的两端用摆吊吊在冲 击座上。当车辆通过曲线时,由于车钩的偏移, 带动摆块摆动;当车辆转入直线上运行时,借重 力作用使车钩恢复到原来位置。
此种复原装置结构简单,适合高低钩两用。低钩 位置(钩高 880mm)适用于国内客车,不带高钩 钩体垫;若将高钩钩体垫放于摆块上,而将车钩 上移到钩体垫上,则可用于国际联运车上(钩高 为1060 mm)。
研制产品:
满足重载提速货车用13A、13B、16、17型车钩及与其 配套的铸造、锻造钩尾框,
MT-2、HM-1、HM-2、 HN-1型缓冲器,RFC型牵引 杆等钩缓零部件,进行了大批量的生产,并投入运用,取 得了良好的效果,满足了我国铁路货车通用线开行1万t、 专用线开行2万t重载列车要求。
目前新造60t级铁路货车已全部采用高强度的13B型车钩。 随着列车运行速度提高和牵引吨位的增加,2号车钩、13 号普碳钢车钩及13号C级钢车钩、13A型车钩强度已不能满 足铁路货车发展的需要,并在铁路货车检修过程中逐渐进 行淘汰,铁路货车车钩正向着可靠性高、强度高和耐磨性 能好的方向发展。

车钩装置结构介绍

车钩装置结构介绍

一 、车钩装置简介
1.车钩 4. 前从板
图1 车钩装置
2. 钩尾框 3. 钩尾销
5. 缓冲器
6. 后从板
二 、13B型上作用式车钩简介
13B型上作用式车钩装置主要由车钩 、尾销 、尾框 、从 板、缓冲器、尾框托板、冲击座、车 钩托梁 、钩提 杆、从 板 这种装配方式由于提钩杆位置置于钩 体上方 , 摘钩时钩 舌销向上提出 , 所以定义为上作用式车钩装置。 缓冲器采用ST机车缓冲器 , 是一个吸能元件 , 当车辆受 冲击时 , 可减少冲击作用力以缓和并衰减车 辆间的 冲击和 振
车钩装置结构介绍
1
车钩装置 简介
内容提要
2
13B型上作用式 车钩简介
3
13B型下作用式 车钩简介
4
13B型车钩装置使 用保养要求
5 自制小车钩
简介
一 、车钩装置简介
车钩装置(牵引缓冲装置) 是用来连接列车中各车辆使 之彼此保持一定距离 , 并且传递和缓和列车在运行中或在 调 车时所产生的纵向力和冲击力 。车钩装置主要由车钩、缓冲 器、钩尾框、从板等零部件组成 。 图1为车钩缓冲装置的一 般结构形式 。在钩尾框内依次装有前从板、缓冲器 和后从 板, 借助钩尾销把车钩和钩尾框连成一个 整体 , 从而使车辆具有 连挂、牵引和缓冲三种功能。
四 、13B型车钩装置使用保养要求
4.检查、调整车钩水平中心线距轨面 高度应 在845~ 890mm范围内 。否则通过在钩尾框托板与中梁之间 、钩尾 框 与钩尾框托板之间、车钩托梁与冲击 座之间 增减垫 板 , 调整 车钩高度。 5.探伤检查钩舌、钩舌销、钩尾销 , 应无裂纹; 钩舌销 与钩耳间隙不得大于1mm。 6.检查钩舌内侧与钩锁铁接触面磨耗 情况 , 磨耗量不得 大于7mm。 7.检查钩尾销与销孔的间隙 , 不得大于1.5mm 。否则更换 钩尾销。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

接电缆的方式。
2.电气连接(电气连接器)

设计要求: 接触件为弹性触头,要求弹性良好。

要求当电气连接器完全伸出时,其触点平面应高于
机械车钩平面2-3mm,以保证弹性触点在连接过程
中保持一定的压力。

对于一些非常重要的列车导线应采用双回路方式以 保证电源连接的可靠性。
2.电气连接(电气连接器)
1、连挂特点 在连挂上采用了锥状及漏斗状的车钩头因而具有较 大的连挂范围; 在弯道,并且在车辆之间有高度差的情况下都可完 成自动连挂。 在低速行驶中,最低时速为0.6公里也可完成自动连 挂。自动连挂只需很小的力量。
四、 轨道交通车辆车钩缓冲装置的特点
2、连挂状态 在连挂状态时车钩头与钩舌板总成在横向和纵向部 形成了一种刚性连接。 车钩钩舌板总成的排列为平行四边形,可平均负担 牵引力。 其部件的磨损不影响车钩的安全性。
1、机械连接(机械钩头)
2、电气连接(电气连接器)
3、气路连接(风管连接器)
4、监控元件(半自动车钩)
1. 机械连接(机械钩头)

组成:机械连接部分由 壳体、心轴、钩舌板、
钩舌板连杆、钩舌弹簧、
钩舌定位杆及弹簧、撞 块及弹簧和解钩气缸组 成。
1. 机械连接(机械钩头)


主要部件的作用:
壳体的前部一半为凸锥体的钩头,另一半为凹椎孔,做引导对准; 钩舌板按功能需要设计成不规则的几何形状,设有供连挂时定位和供解 钩气缸活塞杆作用的凸舌,以及与钩舌板连杆连接的定位槽、钩嘴等, 是车钩实现动作的关键零件;
车钩下。其中7Y6为B车电气连接器,而7Y7则为C车电气连接 器。7Y6和7Y7车钩触点形式相反,即7Y6上某一触点若是弹
性触点,则在7Y7上应为平台触点。这里需要强调的是7Y6和
7Y7电气连接器是一种固定配置,即B车半永久电气连接器只 能与C车半永久电气连接器相连接,而不能将两节B车或两节C
车的半永久车钩进行连接。

(二)缓冲装置
原理:当车钩受压缩冲击时,牵引杆推动弹簧前座板向后挤压内、外环
簧。由于内环簧和外环簧相互间的接触面为V型锥面,从而使内环簧受压 缩,外环簧受拉伸, 使冲击能量转化为弹簧的势能,同时内、外环簧锥 面的相互摩擦还产生一定的热量,从而也使一部分冲击能量转化为热能。 总之缓冲器将冲击能量转化弹簧的势能和热能,来达到吸收冲击能量的 目的。当牵引杆受拉伸冲击时,牵引杆的后端的预紧螺母压迫弹簧后座 板,同样后座板也挤压内、外环簧,同样也使内、外环簧产生与牵引杆 受冲击时同样的变化过程。所以缓冲击器无论是受压缩冲击还是拉伸冲
的钩嘴完成两钩连挂锁闭。这时将两钩的受力元件建立一个力学模形 则成为一个平行四边形。当车钩受拉伸时钩舌板连杆不但承受轴向的
拉力,同时还受到一个向钩舌板内侧的分力使其不会滑出定位槽。而
当车钩受冲击时,压力通过两车钩壳体法兰传递。
1. 机械连接(机械钩头)

连挂状态
1. 机械连接(机械钩头)
解钩状态
(二)缓冲装置
4)初压力 缓冲器的静预压力为初压力。 初压力的大小将影响列车启动加速度。
5)能量吸收率 缓冲器在全压缩过程中,有一部分能量被阻尼所消耗 ,其所消耗部分的能量与缓冲器容量之比称为能量吸 收率。
(二)缓冲装置


吸收率愈大,则表明缓冲器吸收冲击能量的能力愈大 ,反冲作用就愈小;否则,缓冲器必须往复工作几次 方能将冲击能量消耗尽,这将导致车钩、车底架过早 疲劳损伤,并且加剧列车纵向冲动。 一般要求能量吸收率不低于70%。
(二)缓冲装置

类型
缓冲装置分为可再生缓冲器和不可再生缓冲器两种类型。

可再生缓冲器:双作用环弹簧缓冲器、橡胶缓冲器、
液压缓冲器和气液缓冲器等;

不可再生缓冲器常用的有压溃管缓冲器。
(二)缓冲装置
1、 双作用环弹簧缓冲器

组成:弹簧盒,弹簧前后座板、外环簧、内环簧、端
盖和牵引杆等。
1、 双作用环弹簧缓冲器
振动。

缓冲器有耗散和衰减车辆之间的冲击和振动的功能, 从而减轻对车体结构的破坏作用,提高列车运行的平 稳性和舒适度。
(二)缓冲装置

主要参数: 缓冲器的性能直接影响着列车的牵引总重、运行速 度、车辆的总重、编组作业效率、乘客的舒适性、货 物的完好率等涉及运输效能的主要技术经济指标。
(二)缓冲装置
(二)缓冲装置
3、液压缓冲器

原理:车钩在发生撞击
时,缓冲器内部的活塞
杆作用于活塞,使压力 油通过活塞和缸体内壁 的间隙流动,从而吸收 能量,其相对速度越快
吸收能量越大。
(二)缓冲装置
4、气液缓冲器

组成:缸体、柱塞、节流调节芯棒、气液隔离活塞等
部件。
(二)缓冲装置
4、气液缓冲器

特点:气液缓冲器的工作介质为压缩空气(如氮气)和液压油,具有吸
进行。
4.监控元件

动作原理: S1行程开关监控车钩机械钩头的连挂的状态;


S3行程开关监控电气连接器的连接状态;
S4行程开关起到安全保证作用,提高车钩监控回路的
可靠性。
(二)缓冲装置

作用: 用来缓和列车在运行中由于牵引力的变化或在启动、
制动及调车连挂时车辆相互碰撞而引起的纵向冲击和
1)行程 缓冲器受力后产生的最大变形量称为行程。 此时弹性元件处于全压缩状态,如再加大外力,变形 量也不再增加。
(二)缓冲装置
2)最大作用力 缓冲器产生最大变形量时所对应的作用外力。
(二)缓冲装置
3)容量 缓冲器在全压缩过程中 ,作用力在其行程上所 作的功称为容量。 它是衡量缓冲器能量大 小的主要指标,如果容 量太小,则当冲击力较 大时就会使缓冲器全压 缩而导致刚性冲击。
(二)缓冲装置

吸收特性比较
(二)缓冲装置


能量缓冲设计
车辆在互相冲击时,冲击力在缓冲器上所作的功大部分转换为缓
冲器内部摩擦元件的热能消失掉,小部分转换为缓冲器内部的弹
2、刚性车钩

不允许两连挂车钩存在相对位移,大大简化了制动空气主 管、电气线路等自动连挂的条件,这对于列车实现编组完 全自动化具有重大意义,并且也改善和减轻了工人的劳动 条件。
三、 轨道交通车辆车钩缓冲装置的类型
(一)全自动车钩(AC)

车组之间的机械、气路和电路能自动连接和自动
解钩,也能人工手动解钩。

接杆推至凸锥体内,钩舌上
的钩嘴对着钩头正前方。
1. 机械连接(机械钩头)
连挂状态:相邻的两个车钩的四锥体嵌入对方车钩的钩头坑并撞击
对方的撞块使其顺时针转动,撞块转动时又撞击了定位杆使其原来与 钩壳啮合的外齿脱钩,此时钩舌板在钩舌板连杆弹簧的作用下,使钩

舌板产生逆时针转动,使钩舌板连杆伸进对方钩头并嵌入对方钩舌板
自动车钩:则不需要人参与就能实现连接。
我国铁路和城市轨道车辆均采用自动车钩。
① ② ③
非刚性车钩 刚性车钩 半刚性自动车钩
二、车钩缓冲装置的分类
(二)我国铁路和城市轨道车辆均采用自动车钩:

② ③
非刚性车钩
刚性车钩
半刚性自动车钩
1、非刚性车钩

允许两个相连接的车钩钩体在垂直方向上有相对位移 ,简化了两车钩纵向中心线高度偏差较大的车辆相互 连挂的条件(例如,不同类型的车辆,车轮及其他部 件磨耗程度不同的车辆,以及空车和重车)。
电动列车课件 ——车钩缓冲装置
一、车钩缓冲装置的用途
1、牵引连挂装置用来保证动车和车辆彼此连接,并
且传递和缓和拉伸(牵引)力的作用;
2、缓冲装置用来传递和缓和压缩的作用,并且使车 辆彼此之间保持一定的距离。
二、车钩缓冲装置的分类
(一)按照牵引连挂装置的连接方法分类:


非自动车钩:人工来完成车辆的连接。
四、 轨道交通车辆车钩缓冲装置的特点
3、解钩状态 在解钩时,车钩钩舌板总成的形状可以保证机车即 使在受力情况下也可以进行自动解钩。 解钩过程是不可逆的,只允许车辆完全分离后再重 新连挂。
五、自动车钩的组成及原理

组成:自动车钩由钩头、缓冲装置、对中装置和钩
尾冲击座等部分组成。
(一) 钩头

钩舌板连杆在连杆弹簧拉力的作用下使车钩可靠地连接起来; 钩舌板定位杆上的两个凸齿,使钩舌板处于待挂或解钩状态; 撞块可在连挂时解开钩舌板定位杆与钩壳的锁定位,从而使两钩实现连
挂。
1. 机械连接(机械钩头)
三态作用原理
待挂状态: 车钩连接前的准 备状态,此时钩舌定位杆被 固定在待挂位置,钩锁弹簧 处于最大拉力状态,钩锁连
三、 轨道交通车辆车钩缓冲装置的类型
(二)半自动车钩(SAC)

车组之间的机械、气路能自动连接和自动解钩,但
其电路部分必须有人手动连接和分解。气路、机械
也能手动解钩。
三、 轨道交通车辆车钩缓冲装置的类型
(三)半永久车钩(SP)

车组之间的机械、气路和电路均需人工手动操作。
半永久车钩只有在架修、大修作业时进行解钩。


平面布置: 代号:全自动车钩电气连接器(7Y3)

布置:全自动车钩一般用于列车与列车间的相互联
挂。主要是为了故障列车的救援及库内调车。在电
缆布置上,全自动车钩内设置了联挂牵引;停车制
动施加及释放;广播;司机室通信等列车导线。
2.电气连接(电气连接器)

平面布置: 代号: 半自动车钩电气连接器(7Y4、7Y5)
收冲击能量高,产生的反作用力小,定位效率高,使用寿命长等优点。
图5-15液压缓冲器
