电容的基础知识和检测方法结构特点性能指标命名方法选用常识
电容器的定义、主要技术参数、标识方法及用途分类-精品
电容器（简称电容）也是一种基本的电子元件，和电阻一样，几乎每种电子电路中都离不开它。
它在电路中的文字符号是英文字母C。
一'电容器的定义电容器是由两个金属导体中间夹一层绝缘体（又称电介质），在金属导体引出两电极而构成。
当在两个金属电极间加上电压时，电极上就会贮存电荷。
所以，电容器实际上是贮存电荷（电能）的元件。
二、电容的主要技术参数1、标称容量和偏差⑴标称容量是标志在电容器上电容的名义容量。
电容器的电容量（亦称电容），是指电容器两端加上电压后贮存电荷能力的大小。
电容量的单位是法拉（F）,简称法。
通常法的单位太大，常用它的百万分之一作单位，称为微法（uF）,更小的单位是皮法（pF）,它们之间的关系是：lF=106uF=10,2pFo⑵容量误差二（实际容量-标称容量）/标称容量X100%常见电容的允许误差分为三级：I级为±5%,II级为±10%,IH级为±20%,分别用字母J、K、M表示。
2、额定工作电压额定工作电压（亦称耐压）是指电容器在电路中规定的工作温度范围内，可连续工作而不被击穿的加在电容器上的最高电压。
实际应用中，电路的工作电压绝对不允许超过该值。
额定工作电压一般标在电容器外壳上。
1、绝缘电阻及漏电流电容介质不可能绝对不导电，当电容加上直流工作电压时，总有漏电流产生。
若漏电流太大，电容就会发热损坏严重的会使外壳破裂，电解阻容电解液则会向外溅飞射。
除了电解电容外一般电容只要质量良好,其漏电电流是极小的，故用绝缘电阻参数来表示其绝缘性能;而电解电容因漏电流较大,故用漏电流表示其绝缘性能（与容量成正比）。
电容的绝缘电阻及漏电流是重要的性能参数。
电子设备的故障有不少都是因某个电容漏电太大、击穿而造成的，所以我们不要轻视这个参数。
三、电容的标示方法1、直标法指在产品表面直接标志出主要参数和技术指标的方法。
2、色标法电容量的色标法规定类似电阻值的色标法规定，其单位为皮法（pF）。
如何正确选择电容器的参数
如何正确选择电容器的参数电容器是电子元件中常见的一种，广泛应用于各种电路中。
正确选择电容器的参数对于保证电路的性能和稳定性至关重要。
本文将介绍如何正确选择电容器的参数。
一、了解电容器的基本参数电容器的基本参数包括容值、额定电压、精度和温度系数等。
容值表示电容器可以储存的电荷量，单位为法拉(F)或微法(F)；额定电压表示电容器能够承受的最大电压，超过该电压容易损坏；精度表示电容器的容值与额定值之间的误差范围，一般用百分比表示；温度系数表示电容器容值的变化与温度变化之间的关系。
二、考虑电路的需求在选择电容器参数时，需要根据电路的需求进行合理的选择。
首先确定电路所需要的容值范围，可以根据电容器的容值表找到合适的容值选项。
其次，考虑电路的工作电压范围，选择能够承受该电压范围的电容器。
此外，还需考虑电容器的精度和温度系数，选择能够满足电路要求的电容器。
三、选择适当的电容器类型根据实际需要，选择适当的电容器类型也是十分重要的。
目前常见的电容器类型包括固定电容器、可变电容器、陶瓷电容器、铝电解电容器等。
固定电容器容值稳定，适合在稳定的电路中使用；可变电容器可以根据需要调节其容值，适用于需要频繁调整容值的电路；陶瓷电容器具有良好的高频特性，适合在高频电路中使用；铝电解电容器容值大，适用于大容量需求的电路。
根据电路的特点和要求选择合适的电容器类型。
四、考虑电容器的尺寸和成本除了基本参数和电容器类型外，还需要考虑电容器的尺寸和成本。
电容器的尺寸直接影响到电路的布局和结构设计，需根据实际情况选择合适的尺寸。
同时，也需要考虑电容器的成本，选择符合预算和性能要求的电容器。
五、参考相关标准和规范在选择电容器参数时，可以参考相关的标准和规范。
电容器的制造和质量标准可以帮助我们了解电容器的性能和可靠性。
此外，一些应用场景会有特定的规范和要求，需要在选择电容器参数时加以考虑。
六、结合实际测试和验证最后，在选择电容器参数之后，需要进行实际测试和验证。
电容器的基础知识及检测方法
【MeiWei 81重点借鉴文档】电容器的基础知识及检测方法一、基础知识电容器是一种储能元件，在电路中用于调谐、滤波、耦合、旁路、能量转换和延时。
电容器通常叫做电容。
按其结构可分为固定电容器、半可变电容器、可变电容器三种。
1•常用电容的结构和特点常用的电容器按其介质材料可分为电解电容器、云母电容器、瓷介电容器、玻璃釉电容等。
铝电解电容它是由铝圆筒做负极，里面装有液体电解质，插入一片弯曲的铝带做正极制成。
还需要经过直流电压处理，使正极片上形成一层氧化膜做介质。
它的特点是容量大，但是漏电大，误差大，稳定性差，常用作交流旁路和滤波，在要求不高时也用于信号耦合。
电解电容有正、负极之分，使用时不能接反。
有正负极性，使用的时候，正负极不要接反。
纸介电容用两片金属箔做电极，夹在极薄的电容纸中，卷成圆柱形或者扁柱形芯子，然后密封在金属壳或者绝缘材料（如火漆、陶瓷、玻璃釉等）壳中制成。
它的特点是体积较小，容量可以做得较大。
但是有固有电感和损耗都比较大，用于低频比较合适。
金属化纸介电容结构和纸介电容基本相同。
它是在电容器纸上覆上一层金属膜来代替金属箔，体积小，容量较大，一般用在低频电路中。
油浸纸介电容它是把纸介电容浸在经过特别处理的油里，能增强它的耐压。
它的特点是电容量大、耐压高，但是体积较大。
玻璃釉电容以玻璃釉作介质，具有瓷介电容器的优点，且体积更小，耐高温。
陶瓷电容用陶瓷做介质，在陶瓷基体两面喷涂银层，然后烧成银质薄膜做极板制成。
它的特点是体积小，耐热性好、损耗小、绝缘电阻高，但容量小，适宜用于高频电路。
铁电陶瓷电容容量较大，但是损耗和温度系数较大，适宜用于低频电路。
薄膜电容结构和纸介电容相同，介质是涤纶或者聚苯乙烯。
涤纶薄膜电容，介电常数较高，体积小，容量大，稳定性较好，适宜做旁路电容。
聚苯乙烯薄膜电容，介质损耗小，绝缘电阻高，但是温度系数大，可用于高频电路。
云母电容用金属箔或者在云母片上喷涂银层做电极板，极板和云母一层一层叠合后，再压铸在胶木粉或封固在环氧树脂中制成。
电容基础知识

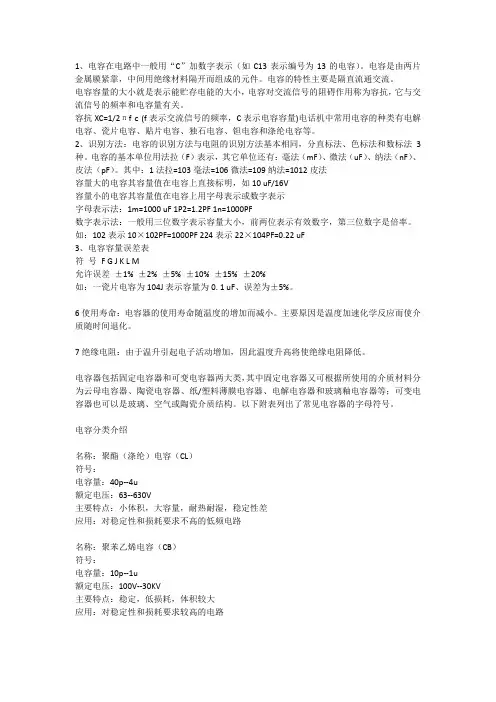

1、电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。
电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。
电容的特性主要是隔直流通交流。
电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。
容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。
2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。
电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。
其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。
如：102表示10×102PF=1000PF 224表示22×104PF=0.22 uF3、电容容量误差表符 号 F G J K L M允许误差 ±1% ±2% ±5% ±10% ±15% ±20%如：一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。
6使用寿命：电容器的使用寿命随温度的增加而减小。
主要原因是温度加速化学反应而使介质随时间退化。
7绝缘电阻：由于温升引起电子活动增加，因此温度升高将使绝缘电阻降低。
电容器包括固定电容器和可变电容器两大类，其中固定电容器又可根据所使用的介质材料分为云母电容器、陶瓷电容器、纸/塑料薄膜电容器、电解电容器和玻璃釉电容器等；可变电容器也可以是玻璃、空气或陶瓷介质结构。
电容基本知识大全(最全)
本系列帖子先采用转帖的方式介绍电容等元件，然后再作总结电容基本知识大全转自滕州科苑电子网日期：2004-4-24 1:23:57 作者：朱述领电子迷字体：[大小]第1讲：电容的特性(隔直通交)电容器是一种能储存电荷的容器．它是由两片靠得较近的金属片，中间再隔以绝缘物质而组成的．按绝缘材料不同，可制成各种各样的电容器.如：云母．瓷介．纸介，电解电容器等．在构造上，又分为固定电容器和可变电容器．电容器对直流电阻力无穷大，即电容器具有隔直流作用.电容器对交流电的阻力受交流电频率影响，即相同容量的电容器对不同频率的交流电呈现不同的容抗.为开么会出现这些现象呢\'这是因为电容器是依靠它的充放电功能来工作的，如图1，电源开关s未合上时．电容器的两片金属板和其它普通金属板—样是不带电的。
当开关S合上时，如图2所示，电容器正极板上的自由电子便被电源所吸引，并推送到负极板上面。
由于电容器两极板之间隔有绝缘材料，所以从正极板跑过来的自由电子便在负极板上面堆积起来．正极板便因电子减少而带上正电，负极板便因电子逐渐增加而带上负电。
电容器两个极板之间便有了电位差，当这个电位差与电源电压相等时，电容器的充电就停上了．此时若将电源切断，电容器仍能保持充电电压。
对已充电的电容器，如果我们用导线将两个极板连接起来，由于两极板间存在的电位差，电子便会通过导线，回到正极板上，直至两极板间的电位差为零．电容器又恢复到不带电的中性状态,导线中也就没电流了．电容器的放电过程如图3所示．加在电容器两个极板上的交流电频率高，电容器的充放电次数增多；充放电电流也就增强；也就是说．电容器对于频率高的交流电的阻碍作用就减小,即容抗小,反之电容器对频率低的交流电产生的容抗大．对于同一频率的交流电电．电容器的容量越大，容抗就越小，容量越小,容抗就越大.第2讲:电容器的参数与分类在电子产品中，电容器是必不可少的电子器件，它在电子设备中充当整流器的平滑滤波、电源的退耦、交流信号的旁路、交直流电路的交流耦合等。
电路中电容的选型
电路中电容的选型电容是电子电路中常用的元件之一，它具有储存电荷和隔离直流信号的作用。
在电路设计中，选择合适的电容是非常重要的。
本文将从电容的基本原理、参数以及选型方法等方面进行阐述，帮助读者更好地了解电容的选型过程。
一、电容的基本原理电容是由两个导体之间的绝缘介质隔开而形成的，当电压施加在电容的两个导体上时，导体之间会储存电荷。
电容的单位为法拉（F），常用的电容值有皮法（pF）、纳法（nF）、微法（μF）和毫法（mF）等。
二、电容的参数1. 电容值（容量）：电容的容量决定了其储存电荷的能力，常用的电容值范围很广，从皮法到法拉都有。
在选型时，要根据电路的需求和设计要求来选择适当的电容容量。
2. 额定电压：电容器能够承受的最大电压称为额定电压。
选型时要确保所选电容器的额定电压大于或等于电路中的最大工作电压，避免电容器被击穿损坏。
3. 介质损耗（损耗角正切）：介质损耗是电容器的一个重要参数，它反映了电容器在工作频率下的能量损失情况。
一般来说，介质损耗越小，电容器的性能越好。
4. 介质材料：电容器的介质材料也是选型时需要考虑的因素之一。
常见的介质材料有陶瓷、聚酯、聚丙烯等，每种材料都有其特点和适用范围。
三、电容的选型方法1. 根据电容值选择：根据电路的需求和设计要求，确定所需的电容值范围，然后选择合适的电容容量。
一般来说，选型时应选择离所需电容值最近的标准值。
2. 根据额定电压选择：根据电路中的最大工作电压确定所需的额定电压，并选择额定电压大于或等于该值的电容器。
3. 根据介质损耗选择：根据电路的工作频率和对电容器性能的要求，选择介质损耗较小的电容器。
4. 考虑尺寸和成本：电容器的尺寸和成本也是选型时需要考虑的因素。
对于空间受限的应用，要选择尺寸较小的电容器；对于成本敏感的应用，要选择价格较低的电容器。
四、电容的应用举例1. 滤波电路：电容器可以用来滤除电路中的高频噪声，保证信号的纯净度。
2. 耦合电容：电容器可以用来耦合两个电路，将一个电路的信号传递到另一个电路中。
《电容》 知识清单
《电容》知识清单一、电容的定义和基本原理在电学中，电容是一个非常重要的概念。
简单来说，电容是指在给定电位差下储存电荷的能力。
它就像是一个电荷的“仓库”，可以储存和释放电荷。
从原理上讲，电容是由两个导体（通常称为极板）中间隔以绝缘介质（如云母、陶瓷、塑料薄膜等）构成的。
当在两个极板上加上电压时，极板上就会积累电荷。
打个比方，如果把电荷比作水，那么电容就像是一个水池。
电压就像是给水池注水的压力，而电容的大小则决定了这个水池能容纳多少水。
二、电容的单位电容的单位是法拉（F），但在实际应用中，法拉这个单位太大了，常用的单位有微法（μF）、纳法（nF）和皮法（pF）。
1 法拉＝ 1000000 微法1 微法＝ 1000 纳法1 纳法＝ 1000 皮法三、电容的分类电容的种类繁多，可以按照不同的方式进行分类。
1、按介质材料分类电解电容：电解电容有极性，容量大，通常用于电源滤波等场合。
常见的有铝电解电容和钽电解电容。
陶瓷电容：陶瓷电容无极性，稳定性好，常用于高频电路。
云母电容：具有高稳定性和高精度，常用于对稳定性要求较高的场合。
薄膜电容：包括聚酯薄膜电容和聚丙烯薄膜电容等，具有较好的特性，适用于各种电路。
2、按容量是否可变分类固定电容：其电容值在制造时就已经确定，不能改变。
可变电容：通过调节其结构，可以改变电容值，常用于收音机等调谐电路。
四、电容的主要参数1、电容值这是电容最重要的参数之一，表示电容储存电荷的能力。
2、耐压值指电容能够承受的最大电压，超过这个电压，电容可能会被击穿损坏。
3、损耗角正切反映电容在工作时能量的损耗程度。
4、温度系数表示电容值随温度变化的程度。
五、电容在电路中的作用1、滤波在电源电路中，电容可以滤除电源中的交流成分，使输出的直流电压更加平滑稳定。
2、耦合在信号传输中，电容可以让交流信号通过，同时阻隔直流信号，实现前后级电路的耦合。
3、旁路将电路中的高频噪声旁路到地，减少对电路的干扰。
电容基础知识
电容电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合，旁路，滤波，调谐回路，能量转换，控制电路等方面。
用C表示电容，电容单位有法拉（F）、微法拉（uF)、皮法拉（pF),1F=10^6uF=10^12pF一、电容器的型号命名方法国产电容器的型号一般由四部分组成（不适用于压敏、可变、真空电容器）。
依次分别代表名称、材料、分类和序号。
第一部分：名称，用字母表示，电容器用C。
第二部分：材料，用字母表示。
第三部分：分类，一般用数字表示，个别用字母表示。
第四部分：序号，用数字表示。
用字母表示产品的材料：A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D-铝电解、E-其它材料电解、G-合金电解、H-复合介质、I-玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、O-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、Y-云母、Z-纸介二、电容器的分类1、按照结构分三大类：固定电容器、可变电容器和微调电容器。
2、按电解质分类有：有机介质电容器、无机介质电容器、电解电容器和空气介质电容器等。
3、按用途分有：高频旁路、低频旁路、滤波、调谐、高频耦合、低频耦合、小型电容器。
4、频旁路：陶瓷电容器、云母电容器、玻璃膜电容器、涤纶电容器、玻璃釉电容器。
5、低频旁路：纸介电容器、陶瓷电容器、铝电解电容器、涤纶电容器。
6、滤波：铝电解电容器、纸介电容器、复合纸介电容器、液体钽电容器。
7、调谐：陶瓷电容器、云母电容器、玻璃膜电容器、聚苯乙烯电容器。
8、高频耦合：陶瓷电容器、云母电容器、聚苯乙烯电容器。
9、低耦合：纸介电容器、陶瓷电容器、铝电解电容器、涤纶电容器、固体钽电容器。
10、小型电容：金属化纸介电容器、陶瓷电容器、铝电解电容器、聚苯乙烯电容器、固体钽电容器、玻璃釉电容器、金属化涤纶电容器、聚丙烯电容器、云母电容器。
三、电容器主要特性参数1、标称电容量和允许偏差（见阻容误差表示方法）2、额定电压在最低环境温度和额定环境温度下可连续加在电容器的最高直流电压有效值，一般直接标注在电容器外壳上，如果工作电压超过电容器的耐压，电容器击穿，造成不可修复的永久损坏。
电容ppt课件
电容器的选用原则
耐压值选择
根据电路电压选择合适的 1
耐压值，确保电容器的安 全运行。
介质材料选择
4
根据使用环境和性能要求 选择合适的介质材料，如 聚酯、聚丙烯等。
容量选择
2
根据电路需求选择合适的
容量，以满足滤波、耦合
等需求。
频率特性选择
3 根据电路的频率特性选择
合适的电容器，以确保良 好的性能表现。
电桥法
利用电桥平衡原理，通过测量电 容器与标准电容器的电学参数， 计算出待测电容器的电容值。
谐振法
利用电感器和电容器构成的谐振 回路，通过测量谐振频率和品质 因数，计算出电容器的电容值。
电容表的原理和使用
电容表的工作原理
电容表的注意事项
基于电容器充放电原理，通过测量电 容器充放电时间，计算出电容值。
。
电容器常见故障及处理方法
电容器鼓包
由于内部故障或过压运行导致，应立即更换 电容器。
电容器发热
由于过流运行或通风不良导致，应加强通风 或更换更大容量的电容器。
电容器漏液
由于密封不良或外部损伤导致，应立即停止 使用并进行维修。
电容器容量减小或失效
由于老化或长期储存导致，应更换新的电容 器。
THANKS
感谢您的观看
VS
详细描述
旁路电容一般连接在放大器输入端或输出 端，能够将交流信号旁路到地线，从而避 免信号在某些元件或电路中产生损耗。旁 路电容的选择需根据具体电路的频率特性 进行匹配。
Part
04
电容的测量
电容的测量方法
直接测量法
通过直接接入电路测量电容器的 电流和电压值，计算出电容值。
脉冲宽度法
电容知识点笔记总结
电容知识点笔记总结一、电容的基本概念电容是指储存电荷的器件，是电子电路中常用的被动元件之一。
电容器由两个导体板和其间的绝缘材料组成，当两个导体板上分别带有相等但异号的电荷时，就产生了电场，这种导致器件两个导体板上的电荷储存的器件就是电容器，电场的大小与存储的电荷量成正比，与两板间距离成反比。
二、电容的基本参数1.电容量电容器的电容量是指储存单位电压下的电荷量，单位是法拉(F)。
通常用微法(F)和皮法(pF)来表示。
2.电压电容器两极之间的电压就是电压。
3.极性极性是指电容器两极之间的正负性。
三、电容的类型1.固定电容2.变压电容3.可变电容4.超级电容四、电容与电感的区别电容和电感是电路中的两个主要元件。
它们的性质和原理有着明显的区别。
1.储存物质不同：电容储存的是电荷，而电感储存的是能量。
2.阻抗性质不同：电容对直流电有阻抗，而对交流电没有阻抗；而电感对交流电有阻抗，对直流电没有阻抗。
五、电容的应用1.隔直耦合2.交流滤波3.信号耦合4.定时器5.调谐电路六、电容的充电和放电1.电容的充电当一个电容器和电源连接，电容器两极之间形成电场，极板上带有异号的电荷，在连接的一瞬间，电流从电源流入电容器，当电容器上的电场强度达到电源电压值时，电流为零，电容器被充满。
2.电容的放电当电容器上的电荷以电流的形式流出，电容器极板上的电荷减少，直至电容器上的电荷被耗尽。
七、电容的串联与并联1.电容的串联电容的串联就是将多个电容器的正极和负极依次相连接，串联时电容的总电压等于各电容的电压之和，总电容等于各电容的倒数之和。
2.电容的并联电容的并联是将多个电容器的正极和负极分别相连，并联时电容的总电压等于各电容的电压之和，总电容等于各电容的和。
八、电容的存储和延迟1.电容的存储电容器可以储存电荷和电能。
2.电容的延迟电容器对交流电有延迟作用，因为交流电的频率很高，在电流周期内电容器储存的电量有一定的延迟。
九、电容的特性1.电容器的自愈振动特性当电容器正负极器件电压变化太快时，电容器两极之间就会产生振荡。
电容的基本知识概述
电容的基本知识概述电容是电学领域中的基本元件之一。
它的主要作用就是在电路中存储电荷，并且在电路中起到了配合和调节电流的作用。
在本文中，我们将对电容的基本知识进行概述，并且对电容的分类、特点、应用场景以及如何进行电容的选择等方面进行分析。
一、电容的基本概念电容是指当两个导体之间存在电位差时，在导体间存在的电荷与电位差比值的物理参数。
从结构上来看，电容是由两个绝缘材料之间的电介质和连接的两个导电体构成的。
当有电压，在这两个导电体上形成一定量的电荷，而电荷量的大小取决于电容的电容值。
在电路中，电容与电阻、电感共同组成了电学元件中的三要素。
二、电容的分类从电容器的电介质来看，电容可以分为两种：电解电容和非电解电容。
电解电容是电容器的极板上涂上了一层氧化物，并且这一涂层会与极板的金属反应，最终成为一层极薄的电介质。
而非电解电容则是不需要涂层金属，可以采用多种材料做为电介质，如纸介电容、聚酯薄膜电容、聚酰亚胺电容以及多层陶瓷电容等。
从电容器的外形尺寸来看，电容可以分为盘式电容、柱式电容、方形电容、固态电容等。
其中盘式电容通常应用于高容量、低电压的场合，而柱式电容通常应用于高电压场合。
从电容器的结构来看，电容可以分为一般电容和调节电容。
调节电容是由可变电容组成的，它在原有的容量基础上可以进行一定范围的调节，从而满足电路中的需要。
而一般电容是具有固定容量的电容器。
三、电容的特点1. 电容对于频率的响应与电容的大小成正比，对于电容中储存的电荷量也成正比。
2. 电容的电压和电荷量和寿命均与工作温度密切相关。
当温度升高时，电容的电容值会降低，而电压容量和寿命都会缩短。
3. 电容上的电荷一旦存在，即便是断电状态，电容器中还是会保有这些电荷，只有通过电路的方法才能去除电荷。
4. 电容一般是具有直流阻抗，但是也存在一定的交流电阻，随着频率的升高，一些电容所表现出来的特殊性质，比如被视为“理想电容”的效果，会被削弱。
四、电容的应用场景1. 电源滤波：电容可以在电源线中去除高频噪声。
常见电容的基本知识介绍
常见电容的基本知识介绍电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合，旁路，滤波，调谐回路，能量转换，控制电路等方面。
电容的频率特性：随着频率的上升，一般电容器的电容量呈现下降的规律。
电容的型号命名方法：（依据ＧＢ２４７０－８1）第一部分：用字母表示产品的名称C第二部分：用字母表示产品的介质材料：A钽电解B聚丙乙烯等非极性薄膜C高频陶瓷D铝电解E其他材料电解G合金电解H 纸膜复合I玻璃铀J金属化纸介L聚酯等极性有机薄膜N铌电解O玻璃膜Q漆膜S,T 低频陶瓷V,X云母纸Y云母Z 纸。
注：用B表示除聚苯乙烯外其他电容时，在B后再加一字母以分别具体材料。
用L表示聚酯以外其他薄膜电容时，方法同。
电容器的绝缘电阻：直流电压加在电容上，并产生漏导电流，两者之比称为绝缘电阻. 当电容较小时，主要取决于电容的表面状态，容量〉0.1uf时，主要取决于介质的性能。
电容的时间常数：为恰当的评价大容量电容的绝缘情况而引入了时间常数，他等于电容的绝缘电阻与容量的乘积。
电容的损耗因素：电容在电场作用下因发热所消耗的能量叫做损耗。
各类电容都规定了其在某频率范围内的损耗允许值，电容的损耗主要由介质损耗，电导损耗和电容所有金属部分的电阻所引起的。
在直流电场的作用下，电容器的损耗以漏导损耗的形式存在，一般较小，在交变电场的作用下，电容的损耗不仅与漏导有关，而且与周期性的极化建立过程有关。
薄膜电容目前大量生产的塑料薄膜电容器有聚苯乙烯，聚乙烯，聚丙烯，聚四氟乙烯，聚酯（涤纶），聚碳酸酯，复合膜等。
1. CL21/CBB21金属化膜电容器（CL21-B/CBB21-B金属化膜盒式），使用金属化聚酯/聚丙烯薄膜为介质/电极采用无感卷绕方式，环氧树脂包封而成，具有电性能优良、可靠性好、耐高温、容量范围宽，体积小，自愈性好，寿命长的特点，主要应用于电视机、电脑显示器、节能灯、镇流器、通讯设备、电脑网络设备、电子玩具等直流和VHF级信号隔直流、旁路和耦合/高频、交流、脉冲、耦合电路中起滤波、调频、隔直流及时间控制等作用。
《电容器》 知识清单
《电容器》知识清单一、电容器的定义和基本原理电容器是一种能够储存电荷的电子元件。
它由两个导体板（通常称为极板）中间夹着一层绝缘介质（如云母、陶瓷、塑料薄膜等）组成。
当电容器的两个极板接上电源时，在电场的作用下，电子会从电源的正极移动到一个极板上，使这个极板带负电；同时，电源的负极会把电子夺走，使另一个极板带正电。
这样，电容器的两个极板就分别积累了等量的正负电荷，从而储存了电能。
二、电容器的常见类型1、电解电容器电解电容器是一种有极性的电容器，它的容量通常较大，但工作电压相对较低。
由于其内部电解液的存在，电解电容器在使用时需要注意正负极的连接，否则会损坏电容器。
2、陶瓷电容器陶瓷电容器的体积小、稳定性好、高频特性优良，常用于高频电路和对稳定性要求较高的场合。
3、薄膜电容器薄膜电容器具有良好的绝缘性能和低损耗，常用于大功率、大电流的电路中。
4、超级电容器超级电容器的容量比普通电容器大很多，可以快速充放电，但其工作电压一般较低。
三、电容器的主要参数1、电容值电容值是电容器储存电荷能力的度量，单位是法拉（F）。
常见的电容值有微法（μF）、纳法（nF）和皮法（pF）。
2、工作电压工作电压是指电容器能够正常工作时所承受的最大电压，超过这个电压，电容器可能会被击穿损坏。
3、损耗角正切损耗角正切表示电容器在工作过程中能量的损耗程度，损耗越小，电容器的性能越好。
4、绝缘电阻绝缘电阻反映了电容器两极板之间绝缘介质的绝缘性能，绝缘电阻越大越好。
四、电容器的充电和放电1、充电过程当电容器接上电源时，开始充电。
充电电流逐渐减小，直到电容器两端的电压等于电源电压，充电结束。
2、放电过程当电容器与负载连接时，开始放电。
放电电流逐渐减小，直到电容器储存的电荷全部释放，放电结束。
五、电容器在电路中的作用1、滤波在直流电源电路中，电容器可以滤除电源中的交流成分，使输出的直流电压更加平稳。
2、耦合在交流信号电路中，电容器可以将前级电路的交流信号传递到后级电路，同时阻止直流成分通过。
电容的基本知识
电容的基本知识嘿，朋友们！今天咱来聊聊电容这个神奇的小玩意儿。
你说电容像啥呢？就好比是一个小水库，能储存电能呢！想象一下，电流就像水流，有时候水多了，这个小水库就能把多余的水存起来，等需要的时候再放出来。
这可太重要啦！电容在我们的生活中那可是无处不在呀！从你每天用的手机，到家里的各种电器，都有它的身影呢。
比如说，手机里的电容就能保证你的手机在瞬间需要大量电能的时候不掉链子，让你的手机能顺畅地运行各种程序。
咱再说说电容的大小。
电容就跟人的胃口似的，有大有小。
有的电容能存很多电能，就像大胃王，有的呢就只能存一点点，就像胃口小的人。
那怎么选电容呢？这可得根据具体的需求来呀。
而且哦，电容还分好多类型呢！就像人有不同的性格一样。
有电解电容，陶瓷电容等等。
每种电容都有它自己的特点和用处。
比如说电解电容一般容量比较大，适合用在一些需要大电量储存的地方；陶瓷电容呢就比较小巧玲珑，适合在一些精密的电子设备里发挥作用。
你可别小瞧了电容呀，它虽然小小的，但是作用可大着呢！没有它，很多电子设备都没法正常工作啦。
就好像一个团队里，每个人都有自己的职责，电容就是那个默默付出但又不可或缺的角色。
在电路里，电容就像是一个稳定器，能让电流平稳地流动。
它能滤波，把那些杂七杂八的电流给过滤掉，让电路更干净。
它还能耦合，把不同部分的电路连接起来，让它们协同工作。
哎呀，电容这东西真的是太有意思啦！它就像是电子世界里的小精灵，到处蹦跶，发挥着自己独特的作用。
所以啊，我们可得好好了解了解它，这样才能更好地利用它为我们的生活服务呀！总之呢，电容是个非常重要的电子元件，我们的生活真的离不开它。
它虽然不显眼，但是没有它还真不行！大家以后再看到各种电子设备的时候，不妨想想里面的电容在默默地工作呢，是不是觉得很神奇呀！。
电容的识别和测量
电容的识别和测量一、 理论分析1、 电容器的基本概念：顾名思义，电容器就是“储存电荷的容器”。
2、 电容器的结构、符号UQC单位：F, μF , pF 电容的单位换算如下：1F=1000000uF=100000000nF=1000000000000pF 1法拉(F)= 1000毫法(mF)＝1000000微法(μF) 1微法(μF)= 1000纳法(nF)= 1000000皮法(pF)。
电容的基本单位用法拉(F)表示1F ＝1000000µF 105= 1µF=1000nF=1000000pF 104= 0.1 µF 103= 0.01 µF=10000PF 102= 0.001 µF =1000PF 224=0.22uF[国产电容容量误差用符号F 、G 、J 、K 、L 、M 来表示， 允许误差分别对应为±1%、±2%、±5%、±10%、±15%、±20%。
进口电容的标识,基本单位,单位换算关系：单位：基本单位为P ，辅助单位有G ，M ，N 。
换算关系为：1G=1000µF 、1M=1µF=1000PF例如：6G8=6.8G=6800µF ；2P2=2.2µF ；M33=0.33µF ；68n=0。
068µF有的电容器用数码表示，数码前2位为电容两有效数字，第3位有效数字后面“零的”个数。
数码后缀J （5%）、K （10%）、M （20%）代表误差等级。
如222K=2200PF+10%，应特别注意不要将Ｊ、Ｋ、Ｍ与我国电阻器标志相混，更不要把电容器误为电阻器。
4、电容器的判别1）用万用表的电阻挡测量电解电容的极性我们知道只有电解电容的正极接电源正（电阻挡时的黑表笔），负端接电源负（电阻挡时的红表笔）时，电解电容的漏电流才小（漏电阻大）。
电容基础知识及识别
铝电解电容
体积小，容量大，损耗大，漏电大
电源滤波，低频耦合，去耦，旁路等
0.47μ--10000μ
钽电解电容
损耗、漏电小于铝电解电容
在要求高的电路中代替铝电解电容
0.1μ--1000μ
4.常见电容的性能特点及应用场合
电容种类
特点
主要应用场合
容量范围
聚酯（涤纶）电容
体积小，容量大，耐热耐湿，稳定性差
对稳定性和损耗要求不高的低频电路
40p-4μ
聚苯乙烯电容
低损耗，体积较大，稳定性好
对稳定性和损耗要求较高的电路
10p-1μ
聚丙烯电容（CBB）
性能与聚苯相似但体积小，稳定性略差
代替大部分聚苯或云母电容，用于要求较高的电路
电容基础知识及识别
电容器的主要参数有标称容量、允许偏差、额定源自压、绝缘电阻、漏电流有损耗因数等。
1.电容及允许偏差
电容是标志电容器存储电荷能力大小的参数，在相同的电压下，电容量越大，存储的电荷越多。电容基本单位为法拉（F），但这个单位太大，常采用其所长微法（μF）和皮法（pF）。它们之间的关系为：
1F=106μF=1012pF
100000
3.电容器的特性
电容器的充电
电容器的“隔直”特性
电容的放电
电容的“通交”特性
“通高频，阻低频”特性
电容器两端电压不能突变特性
电容器的动态特性--电容上的电压和电流关系
其中电容的动态特性比较难理解：
当电容两端的电压UC发生变化时，极板上存储的电荷q也相应发生变化，电荷在导线中移动，电路电出现电流IC。这说明电容中的电流与电压的变化率成正比，而与些时该电容两端的电压UC的数值无关，这一特性称为电容的动太特性。
电容的基础知识和检测方法
电容的基础知识和检测方法[结构特点][性能指标][命名方法][选用常识][检测方法]一、基础知识电容器是一种储能元件，在电路中用于调谐、滤波、耦合、旁路、能量转换和延时。
电容器通常叫做电容。
按其结构可分为固定电容器、半可变电容器、可变电容器三种。
1．常用电容的结构和特点常用的电容器按其介质材料可分为电解电容器、云母电容器、瓷介电容器、玻璃釉电容等。
表1常用电容的结构和特点返回顶部2．主要性能指标标称容量和允许误差：电容器储存电荷的能力，常用的单位是F、uF、pF。
电容器上标有的电容数是电容器的标称容量。
电容器的标称容量和它的实际容量会有误差。
常用固定电容允许误差的等级见表2。
常用固定电容的标称容量系列见表3。
一般，电容器上都直接写出其容量，也有用数字来标志容量的，通常在容量小于10000pF的时候，用pF做单位，大于10000pF的时候，用uF做单位。
为了简便起见，大于100pF 而小于1uF的电容常常不注单位。
没有小数点的，它的单位是pF，有小数点的，它的单位是uF。
如有的电容上标有“332”（3300pF）三位有效数字，左起两位给出电容量的第一、二位数字，而第三位数字则表示在后加0的个数，单位是pF。
额定工作电压：在规定的工作温度范围内，电容长期可靠地工作，它能承受的最大直流电压，就是电容的耐压，也叫做电容的直流工作电压。
如果在交流电路中，要注意所加的交流电压最大值不能超过电容的直流工作电压值。
常用的固定电容工作电压有6.3V、10V、16V、25V、50V、63V、100V、2500V、400V、500V、630V、1000V。
表2常用固定电容允许误差的等表3 常用固定电容的标称容量系列绝缘电阻：由于电容两极之间的介质不是绝对的绝缘体，它的电阻不是无限大，而是一个有限的数值，一般在1000兆欧以上，电容两极之间的电阻叫做绝缘电阻，或者叫做漏电电阻，大小是额定工作电压下的直流电压与通过电容的漏电流的比值。
电容器的基础知识及检测方法结构特点性能指标命名方法选用
电容器的基础知识及检测方法[结构特点] [性能指标][命名方法][选用常识][检测方法]一、基础知识件，在电路中用于调谐、滤波、耦合、旁路、能量转换和延时。
电容器通常叫做电容。
按其结构可分为固定电容器、半可变电容器、可变电容器三种。
1．常用电容的结构和特点常用的电容器按其介质材料可分为电解电容器、云母电容器、瓷介电容器、玻璃釉电容等。
表1常用电容的结构和特点有正负极性，耐热性好、适宜用于高频电路。
树脂中制成。
它的特点是介质损耗小，绝缘电阻大、它用金属钽或者铌做正极，用稀硫酸等配液做负极，体积小、容量大、性能稳定、寿命长、绝缘电阻大、2．主要性能指标标称容量和允许误差：电容器储存电荷的能力，常用的单位是F、uF、pF。
电容器上标有的电容数是电容器的标称容量。
电容器的标称容量和它的实际容量会有误差。
常用固定电容允许误差的等级见表2。
常用固定电容的标称容量系列见表3。
一般，电容器上都直接写出其容量，也有用数字来标志容量的，通常在容量小于10000pF的时候，用pF做单位，大于10000pF的时候，用uF做单位。
为了简便起见，大于100pF 而小于1uF的电容常常不注单位。
没有小数点的，它的单位是pF，有小数点的，它的单位是uF。
如有的电容上标有“332”（3300pF）三位有效数字，左起两位给出电容量的第一、二位数字，而第三位数字则表示在后加0的个数，单位是pF。
额定工作电压：在规定的工作温度范围内，电容长期可靠地工作，它能承受的最大直流电压，就是电容的耐压，也叫做电容的直流工作电压。
如果在交流电路中，要注意所加的交流电压最大值不能超过电容的直流工作电压值。
常用的固定电容工作电压有6.3V、10V、16V、25V、50V、63V、100V、2500V、400V、500V、630V、1000V。
表2常用固定电容允许误差的等表3 常用固定电容的标称容量系列绝缘电阻：由于电容两极之间的介质不是绝对的绝缘体，它的电阻不是无限大，而是一个有限的数值，一般在1000兆欧以上，电容两极之间的电阻叫做绝缘电阻，或者叫做漏电电阻，大小是额定工作电压下的直流电压与通过电容的漏电流的比值。
电容器基础知识
（一） 操 作 方 法
谢
谢！
最后
•
• •
诚祝各位领导及同事
工作顺利！
万事如意！
烧结的作用有两个，一是纯化压块，二是增加压块强度，并且成为 具有合适孔隙的多孔体。烧结时，一方面，粉末的表面原子力图充当内 部原子而使自己处于低能量的位置；另一方面，晶格的畸变和具有较高 内应力的原子，也要求将自己的能量降低，恢复自己正常的位置。所以 在烧结过程中，原子会释放出能量。而烧结温度和保温时间是确定烧结 工艺的两个主要问题。烧结能够改变阳极块的孔体结构和含杂量。如果 烧结温度低且时间短，则基体的收缩率小，烧结密度低，多孔率高，开 口孔数也较多，因此阳极块的比容较大。但由于烧结温度低、时间短， 阳极体的含杂量高，所以漏电流大，击穿电压低。因而对于高压、高工 作温度及高可靠性的电容器，其阳极块就必须要求烧结温度和保温时间 相应提高和延长一些。
图 2-3 是钽电容器内部微电容的等效示意图。 如图 2-3 所示，钽电容内部由许多微小电容组成。 每个微孔等效为一个微小电容，这些微小电容通过 钽块内部，由钽丝引出作为电容器的阳极。而电容 器的阴极则是由浸入微孔内部的电解质相互连接， 最后经石墨银浆引出。这些微小的电容相互之间， 有共同阴极和阳极，由此构成了整体的电容器。 电容器的等效串联电阻 ESR 是由阳极电阻、介 质损耗和阴极电阻所组成。而从对钽电容的分析来 看，阳极电阻和介质损耗相对于阴极的电阻而言是 可以忽略不计的。因此对于 ESR 最主要的来源是阴 极材料的材料电导率。
1.3 绝缘性能
通常对于电解电容器，绝缘性能用漏电流来评定。这一参数是判断电解电容 器质量的一个重要指标。漏电流定义为在规定条件下极板间加上一定的直流电压时 流经电容器的传导电流。 通常计算其允许值的基本公式为式 2-3： IL= K C U
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电容的基础知识和检测方法
[结构特点][性能指标][命名方法][选用常识][检测方法]一、基础知识
件，在电路中用于调谐、滤
波、耦合、旁路、能量转换
和延时。
电容器通常叫做电
容。
按其结构可分为固定电
容器、半可变电容器、可变
电容器三种。
1．常用电容的结构和特点
常用的电容器按其介质材料可分为电解电容器、云母电容器、瓷介电容器、玻璃釉电容等。
表1常用电容的结构和特点
有正负极性，
耐热性好、
适宜用于高频电路。
树脂中制成。
它的特点是介质损耗小，绝缘电阻大、
它用金属钽或者铌做正极，用稀硫酸等配液做负极，
体积小、容量大、性能稳定、寿命长、绝缘电阻大、
返回顶部
2．主要性能指标
标称容量和允许误差：电容器储存电荷的能力，常用的单位是F、uF、pF。
电容器上标有的电容数是电容器的标称容量。
电容器的标称容量和它的实际容量会有误差。
常用固定电容允许误差的等级见表2。
常用固定电容的标称容量系列见表3。
一般，电容器上都直接写出其容量，也有用数字来标志容量的，通常在容量小于10000pF的时候，用pF做单位，大于10000pF的时候，用uF做单位。
为了简便起见，大于100pF 而小于1uF的电容常常不注单位。
没有小数点的，它的单位是pF，有小数点的，它的单位是uF。
如有的电容上标有“332”（3300pF）三位有效数字，左起两位给出电容量的第一、二位数字，而第三位数字则表示在后加0的个数，单位是pF。
额定工作电压：在规定的工作温度范围内，电容长期可靠地工作，它能承受的最大直流电压，就是电容的耐压，也叫做电容的直流工作电压。
如果在交流电路中，要注意所加的交流电压最大值不能超过电容的直流工作电压值。
常用的固定电容工作电压有6.3V、10V、16V、25V、50V、63V、100V、2500V、400V、500V、630V、1000V。
表2常用固定电容允许误差的等
表3 常用固定电容的标称容量系列
绝缘电阻：由于电容两极之间的介质不是绝对的绝缘体，它的电阻不是无限大，而是一个有限的数值，一般在1000兆欧以上，电容两极之间的电阻叫做绝缘电阻，或者叫做漏电电阻，大小是额定工作电压下的直流电压与通过电容的漏电流的比值。
漏电电阻越小，漏电越严重。
电容漏电会引起能量损耗，这种损耗不仅影响电容的寿命，而且会影响电路的工作。
因此，漏电电阻越大越好。
介质损耗：电容器在电场作用下消耗的能量，通常用损耗功率和电容器的无功功率之比，即损耗角的正切值表示。
损耗角越大，电容器的损耗越大，损耗角大的电容不适于高频情况下工作。
表4常用电容的几项特性
返回顶部
3．命名方法
根据部颁标准（SJ-73）规定，电容器的命名由下列四部分组成：第一部分（主称）；第二部分：（材料）；第三部分（分类特征）；第四部分（序号）。
它们的型号及意义见下表。
表5电容器型号命名方法
表6 第三部分是数字时所代表的意义：
返回顶部
4．选用常识
电容在电路中实际要承受的电压不能超过它的耐压值。
在滤波电路中，电容的耐压值不要小于交流有效值的1.42倍。
使用电解电容的时候，还要注意正负极不要接反。
不同电路应该选用不同种类的电容。
揩振回路可以选用云母、高频陶瓷电容，隔直流可以选用纸介、涤纶、云母、电解、陶瓷等电容，滤波可以选用电解电容，旁路可以选用涤纶、纸介、陶瓷、电解等电容。
电容在装入电路前要检查它有没有短路、断路和漏电等现象，并且核对它的电容值。
安装的时候，要使电容的类别、容量、耐压等符号容易看到，以便核实。
返回顶部
二、电容器检测的一般方法
1.固定电容器的检测.
A10pF以下的小电容。
因10pF以下的固定电容器容量太小，用万用表进行测量，只能定性的检查其是否有漏电，内部短路或击穿现象。
测量时，可选用万用表R×10k挡，用两表笔分别任意接电容的两个引脚，阻值应为无穷大。
若测出阻值(指针向右摆动)为零，则说明电容漏电损坏或内部击穿。
B10PF～001μF固定电容器是否有充电现象，进而判断其好坏。
万用表选用R×1k挡。
两只三极管的β值均为100以上，且穿透电流要小。
可选用3DG6等型号硅三极管组成复合管。
万用表的红和黑表笔分别与复合管的发射极e和集电极c相接。
由于复合三极管的放大作用，把被测电容的充放电过程予以放大，使万用表指针摆幅度加大，从而便于观察。
应注意的是：在测试操作时，特别是在测较小容量的电容时，要反复调换被测电容引脚接触A、B两点，才能明显地看到万用表指针的摆动。
C001μF
以上的固定电容，可用万用表的R×10k挡直接测试电容器有无充电过程以及有无内部短路或漏电，并可根据指针向右摆动的幅度大小估计出电容器的容量。
2.电解电容器的检测
A
根据经验，一般情况下，1～47μF间的电容，可用R×1k挡测量，大于47μF的电容可用R×100挡测量。
B将万用表红表笔接负极，黑表笔接正极，在刚接触的瞬间，万用表指针即向右偏转较大偏度(对于同一电阻挡，容量越大，摆幅越大)，接着逐渐向左回转，直到停在某一位置。
此时的阻值便是电解电容的正向漏电阻，此值略大于反向漏电阻。
实际使用经验表明，电解电容的漏电阻一般应在几百kΩ以上，否
则，将不能正常工作。
在测试中，若正向、反向均无充电的现象，即表针不动，则说明容量消失或内部断路；如果所测阻值很小或为零，说明电容漏电大或已击穿损坏，不能再使用。
C
的电解电容器，可利用上述测量漏电阻的方法加以判别。
即先任意测一下漏电阻，记住其大小，然后交换表笔再测出一个阻值。
两次测量中阻值大的那一次便是正向接法，即黑表笔接的是正极，红表笔接的是负极。
D
可估测出电解电容的容量。
3.可变电容器的检测
A用手轻轻旋动转轴，应感觉十分平滑，不应感觉有时松时紧甚至有卡滞现象。
将载轴向前、后、上、下、左、右等各个方向推动时，转轴不应有松动的现象。
B手旋动转轴，另一只手轻摸动片组的外缘，不应感觉有任何松脱现象。
转轴与动片之间接触不良的可变电容器，是不能再继续使用的。
C R×10k挡，一只手将两个表笔分别接可变电容器的动片和定片的引出端，另一只手将转轴缓缓旋动几个来回，万用表指针都应在无穷大位置不动。
在旋动转轴的过程中，如果指针有时指向零，说明动片和定片之间存在短路点；如果碰到某一角度，万用表读数不为无穷大而是出现一定阻值，说明可变电容器动片与定片之间存在漏电现象。
返回顶部。
