出口模具标准件细则

合集下载

出口模具制造基本要求

出口模具制造基本要求一、设计要求 (2)a) 输入要求分析 (2)b) 技术要求理解 (6)c) 初步设计反馈 (8)d) 更新设计反馈 (10)e) 设计确认............................................................错误！未定义书签。

二、加工要求 (11)f) 材料采购 (11)g) 零件编号 (11)h) 加工标准 (11)i) 标准件要求 (11)j) 零件精度要求 (11)k) 零件检测 (11)三、装配要求 (11)l) 接触要求 (11)m) 研配要求 (11)四、试模要求 (11)n) 试模材料准备 (11)o) 试模设备确认 (11)p) 零件尺寸确认 (11)q) 压力确认 (11)五、验收要求 (12)r) 最终数据确认 (12)s) 生产要求符合确认 (12)t) 生产状态下确认 (12)u) 模具内、外部结构拆卸并确认 (12)v) 模具标牌确认 (12)w) 模具外形喷漆确认 (12)x) 易损件快拆确认 (12)y) 外观要求验收 (12)六、包装要求 (12)z) 清洁要求 (12)aa) 防锈处理要求 (12)bb) 防潮处理要求 (12)cc) 模具固定要求 (12)dd) 包装箱固定要求 (12)七、运输要求 (13)ee) EXW、FOB、DDU、DDP 不同类型交货方式的理解 (13)ff) 形式发票、装箱单、托书、报关单、核销单 (13)八、数据要求 (13)gg) 模具最终的2D数据 (13)hh) 模具最终的3D数据 (13)ii) 产品最终的CMM检测报告 (13)jj) 试模材料、模具材料的材质报告 (13)kk) 模具零件清单 (13)ll) 模具备件清单 (13)mm) 所有文件清单 (13)一、设计要求a)输入要求分析针对每次报价，首先要分析几大要素：1.模具大小、形式、技术是否能达到客户的要求，如果达不到则发邮件说明无法满足而不用报价，如基本满足除个别方面无法满足，则有条件报价。

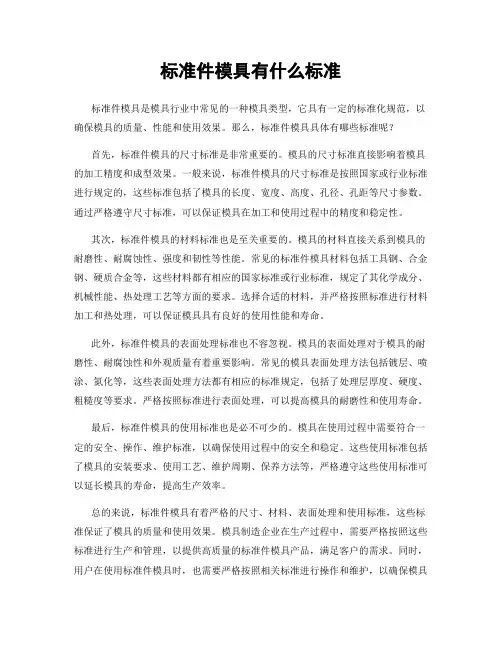

标准件模具有什么标准

标准件模具有什么标准标准件模具是模具行业中常见的一种模具类型，它具有一定的标准化规范，以确保模具的质量、性能和使用效果。

那么，标准件模具具体有哪些标准呢？首先，标准件模具的尺寸标准是非常重要的。

模具的尺寸标准直接影响着模具的加工精度和成型效果。

一般来说，标准件模具的尺寸标准是按照国家或行业标准进行规定的，这些标准包括了模具的长度、宽度、高度、孔径、孔距等尺寸参数。

通过严格遵守尺寸标准，可以保证模具在加工和使用过程中的精度和稳定性。

其次，标准件模具的材料标准也是至关重要的。

模具的材料直接关系到模具的耐磨性、耐腐蚀性、强度和韧性等性能。

常见的标准件模具材料包括工具钢、合金钢、硬质合金等，这些材料都有相应的国家标准或行业标准，规定了其化学成分、机械性能、热处理工艺等方面的要求。

选择合适的材料，并严格按照标准进行材料加工和热处理，可以保证模具具有良好的使用性能和寿命。

此外，标准件模具的表面处理标准也不容忽视。

模具的表面处理对于模具的耐磨性、耐腐蚀性和外观质量有着重要影响。

常见的模具表面处理方法包括镀层、喷涂、氮化等，这些表面处理方法都有相应的标准规定，包括了处理层厚度、硬度、粗糙度等要求。

严格按照标准进行表面处理，可以提高模具的耐磨性和使用寿命。

最后，标准件模具的使用标准也是必不可少的。

模具在使用过程中需要符合一定的安全、操作、维护标准，以确保使用过程中的安全和稳定。

这些使用标准包括了模具的安装要求、使用工艺、维护周期、保养方法等，严格遵守这些使用标准可以延长模具的寿命，提高生产效率。

总的来说，标准件模具有着严格的尺寸、材料、表面处理和使用标准，这些标准保证了模具的质量和使用效果。

模具制造企业在生产过程中，需要严格按照这些标准进行生产和管理，以提供高质量的标准件模具产品，满足客户的需求。

同时，用户在使用标准件模具时，也需要严格按照相关标准进行操作和维护，以确保模具的安全和稳定使用。

只有这样，标准件模具才能发挥最大的作用，为生产和制造提供可靠的保障。

模具标准件手册

模具标准件手册模具标准件手册一、前言二、模具标准件概述1. 定义2. 分类3. 作用三、模具标准件的选用原则1. 可靠性原则2. 经济性原则3. 系统化原则四、模具标准件的种类及规格参数介绍1. 模板及配件类标准件（1）模板类标准件介绍及规格参数（2）配件类标准件介绍及规格参数2. 模架及配套类标准件（1）模架类标准件介绍及规格参数（2）配套类标准件介绍及规格参数五、模具标准化设计的优点和注意事项1. 优点（1）提高生产效率（2）降低制造成本（3）提高产品质量（4）便于管理和维护2. 注意事项六、结论一、前言随着社会经济的发展，工业制造业也在不断进步，其中模具制造业是重要的一环。

而在模具制造中，不同种类的零部件不可或缺，而模具标准件就是其中的一种。

模具标准件是指在设计和制造模具时，按照一定规范和标准化要求制造的零部件。

本手册旨在介绍模具标准件的概念、分类、选用原则、种类及规格参数介绍以及模具标准化设计的优点和注意事项。

二、模具标准件概述1. 定义模具标准件是指在设计和制造模具时，按照一定规范和标准化要求制造的零部件。

2. 分类根据用途不同，可以将模具标准件分为以下三大类：（1）模板及配件类；（2）模架及配套类；（3）其他类。

3. 作用（1）提高生产效率，缩短生产周期；（2）降低制造成本；（3）提高产品质量；（4）便于管理和维护。

三、模具标准件的选用原则1. 可靠性原则在选择使用哪种类型的模具标准件时，首先要考虑其可靠性问题。

因为一个好的零部件能够保证整个系统的正常运行。

2. 经济性原则在选择使用哪种类型的模具标准件时，还需要考虑其经济性问题。

因为成本的高低直接影响着产品的售价。

3. 系统化原则在选择使用哪种类型的模具标准件时，还需要考虑其系统化问题。

因为模具标准件是一个系统，各个部分之间应该是相互协调、配合的。

四、模具标准件的种类及规格参数介绍1. 模板及配件类标准件（1）模板类标准件介绍及规格参数模板类标准件主要包括：压花板、切割板、定位销、导向套、滑块等。

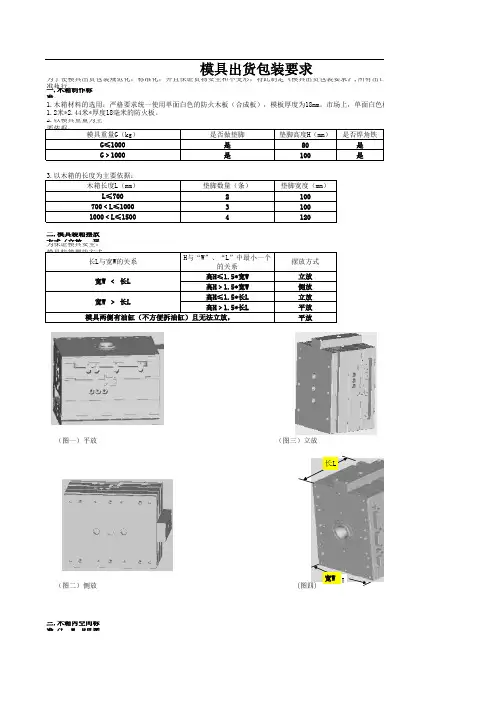

模具出货包装要求

一.木箱制作标准：2.以模具重量为主要依据：是否做垫脚垫脚高度H（mm）是否焊角铁是80是是100是垫脚数量（条）垫脚宽度（mm）210031004120二.模具装箱摆放方式（立放、平为保证模具安全，模具装箱摆放方式H与“W”、“L”中最小一个的关系摆放方式高H≤1.5*宽W 立放高H﹥1.5*宽W侧放高H≤1.5*长L 立放高H﹥1.5*长L平放平放（图一）平放（图三）立放（图二）侧放 (图四)三.木箱内空间标准（L、W、H见图模具两侧有油缸（不方便拆油缸）且无法立放，G﹥1000G≤1000宽W ﹥ 长L 宽W ﹤ 长L L≤700木箱长度L（mm）700﹤L≤1000长L与宽W的关系1000﹤L≤1500模具重量G（kg）3.以木箱的长度为主要依据：为了使模具出货包装规范化，标准化，并且保证货物安全和不变形，特此制定《模具出货包装要求》,所有出口模准执行。

1.木箱材料的选用：严格要求统一使用单面白色的防火木板（合成板），模板厚度为18mm。

市场上，单面白色标准1.2米*2.44米*厚度18毫米的防火板。

模具出货包装要求L宽W长L模具长*宽*高（mm）L*W*HL*W*HL*W*H四.模具包装标准说明及示意图1.木箱八个角要垫上珍珠绵3.真空包装袋4.珍珠绵（图五） 1.木箱八个角要垫上珍珠绵3.真空包装袋4.珍珠绵（图六） 6.垫块，需要多（60+H）*(60+W)*(50+L)（60+L）*(60+H)*(50+W)摆放方式1.模具重量大于或等于1000公斤的模具，采用以下图五所示的包装标准。

9.装箱后模具的顶铜公等所有配件及文件资料摆放区6.垫块，需要多少5.角铁，每个角边加固7.木箱，必须选用火板2.保鲜纸，模具先卷上保鲜纸（60+L）*(60+W)*(50+H)立放2.模具重量小于1000公斤的模具，采用以下图六所示的包装标准。

5.角铁，周圈角铁8.垫脚，垫脚高度2.保鲜纸，模具先卷上保鲜纸平放侧放7.木箱，必须选用火板8.垫脚，垫脚高度9.装箱后模具的顶铜公等所有配件及文件资料摆放区木箱内空间长*宽*高(mm）345912678192345768防火木板选用厚度（mm）1818出口模具包装必须严格按此标色标准规格为高高H火板。

出口模具标准件细则精编版

出口模具标准件细则集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-出口模具标准件不同于普通货物的出口，虽然中国制造的sino模具的出口目的地很广泛，远至欧洲、北美、中东，近至东南亚、日本、韩国，这些国家和地区，都是中国模具的出口目的地，但是我们行业里所说的出口模具，一般是指出口到欧洲、北美和日韩等国家和地区的模具。

按照模具的设计理念和风格的不同，目前出口模具可以简单的分为三大类，也就是三大标准体系，亚洲的日本和韩国，甚至还包含我国台湾地区，其模具风格很接近，模具标准采用日本标准，代表性的就是MISUMI 标准，计量单位采用公制，以软模为主，制模周期相对较短，产品更新换代较快。

除了个别大公司外，热流道的普及率较低，模具的性价比较高。

欧洲的英国、德国、法国、意大利和荷兰等国家，模具采用欧洲标准，最具代表性的就是德国的HASCO标准，其次每个国家都有自己的标准，比如英国有DMS标准，法国有RABOURDIN标准，但这些标准与HASCO标准既有区别，又有相类似的地方。

例如，订购HASCO标准模胚，导柱、导套、模板等元件，都是按零件单件供货的，每套模胚的面板和底板都可以选择相同的零件，也可以不同，有带定位圈孔的，有不带定位圈安装孔的，这些零件采购回来后，需要自己组装成模胚。

在欧洲，很多模具的面板和底板都带定位圈，这些特点都和国内模具不同。

如图1所示是一套RABOURDIN标准的模胚，可以看出其面板F5和底板F5完全相同，导柱导套直径3大1小，大的是32，小的是30，模板长宽都带6，模胚的导柱和导套都带定位功能，这一点和HASCO类似。

模具元件都是公制标准，运水接头也是公制螺纹。

欧洲模具的设计理念是水口料的模具内自动剪切，不得采用人工削水口料，注塑生产必须采用全自动，因而三板模细水口进胶的模具十分少见。

最常用的就是潜水和牛角进胶（也叫香蕉入水），因为这两种进胶能够在模具内自动切断。

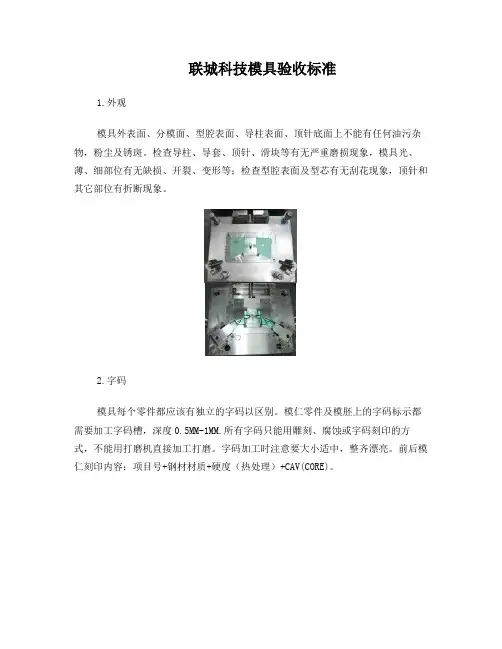

出口模具验收标准

联城科技模具验收标准1.外观模具外表面、分模面、型腔表面、导柱表面、顶针底面上不能有任何油污杂物，粉尘及锈斑。

检查导柱、导套、顶针、滑块等有无严重磨损现象，模具光、薄、细部位有无缺损、开裂、变形等；检查型腔表面及型芯有无刮花现象，顶针和其它部位有折断现象。

2.字码模具每个零件都应该有独立的字码以区别。

模仁零件及模胚上的字码标示都需要加工字码槽，深度0.5MM-1MM.所有字码只能用雕刻、腐蚀或字码刻印的方式，不能用打磨机直接加工打磨。

字码加工时注意要大小适中，整齐漂亮。

前后模仁刻印内容：项目号+钢材材质+硬度（热处理）+CAV(CORE)。

3.烧焊未经本公司许可不管任何情况下不能擅自对模具烧焊。

一旦发现有烧焊痕迹每处扣款2000人民币甚至终止与我方的合作关系。

4.热处理模仁热处理必须达到客户指定的范围以内。

所有模具配件如铲机、行位座、法兰、唧嘴、拉杆、行为压条.斜销等必须进行淬火或者表面氮化。

5.唛头唛头分为样板唛头和出模木箱唛头，如下：6.出模装箱资料出模时除了模具外还包括：备用件、电极、纸质模具组装图（A1)/纸质试模报告、纸质尺寸报告、纸质热处理报告、纸质模具使用说明书。

2份光盘（产品2D/3D、模具2D/3D、EDM数据、试模录像、试模报告、尺寸报告、热处理报告、模具使用说明书、走模散件照片）。

其中一份放入木箱另一份交给我司存档。

7.项目工程师出模前现场检验除了以上条款内容需外要逐条检查核对无误,还应该检查模具的活动部分在动作时是否存在异常响声，各滑动部分运动是否灵活，动作时有无振动及卡死。

每组运水是否畅通、是否有漏水存在。

木箱是否坚固。

吊模梁及模角需要喷涂红色油漆、模具是否完全符合3D设计等。

出口模具标准

出口模具标准摘要：出口模具是指用于生产各种产品的模具，用于制造产品的外观和形状。

出口模具在全球贸易中起着重要的作用，因此，确保出口模具的质量和标准是至关重要的。

本文将介绍出口模具的标准以及为什么遵守这些标准对于成功出口模具至关重要。

导论出口模具是指为生产各种产品而制造的特定模具。

无论是汽车零部件，电子设备还是家用电器，出口模具在制造各种产品时都发挥着重要的作用。

在世界范围内进行贸易的过程中，出口模具的质量和标准对于成功出口至关重要。

因此，确保出口模具符合标准是非常重要的。

出口模具标准的重要性1.确保产品质量：出口模具的质量直接影响最终产品的质量。

如果出口模具的标准不符合要求，那么生产的产品就有可能存在缺陷。

这不仅会导致产品质量下降，还会影响企业的声誉和品牌形象。

因此，遵守出口模具标准是确保产品质量的关键。

2.满足市场需求：不同国家和地区对出口模具的标准有不同的要求。

遵守这些标准可以确保产品在各个市场上获得通过。

例如，一些国家要求出口模具符合特定的安全标准，而另一些国家可能对环保标准有更高的要求。

只有确保出口模具符合这些标准，企业才能满足各个市场的需求。

3.避免贸易障碍：如果出口模具不符合目标市场的标准，那么可能会面临贸易障碍。

目标市场可能会对不符合标准的产品进行检查和检验，并可能会对其进行退运或销毁。

这不仅会导致损失，还会增加额外的成本和时间。

因此，遵守出口模具标准可以帮助企业避免这些贸易障碍。

出口模具的标准1.尺寸和形状：出口模具应符合所制造产品的规格、尺寸和形状要求。

这包括产品的长度、宽度、高度以及各种曲线和角度。

可以通过使用CAD和CAM技术来确保模具的尺寸和形状准确无误。

2.材料选择：出口模具应选用适当的材料。

这些材料应具有足够的强度、硬度和耐磨性，以确保模具在使用中具有足够的寿命。

此外，模具材料还应符合目标市场的相关安全和环保标准。

3.加工精度：出口模具应具有高精度的加工。

这是为了确保模具的各个部件和组件的尺寸和位置都能准确无误地配合和协作。

出口模标准

出口模标准看看,因该可以让你满意了出口模具一般设计要求当用户对模具无特殊要求时,出口模按发下标准进行设计:1.) 唧咀必须作定位,有R3/4”之弧面与注塑机之喷咀相配,唧咀顶做3/4”R且要淬火;2.) 水口要省滑及转角位做R;3.) 所有模具必须配定位圈,定位圈直径 3.99”;4.) 方铁与B板及底板之间必须用管钉定位;5.) 定位圈有4枝螺丝位置及有斜角;6.) 所有板之间有撬模坑;7.) 所有边要做斜角;8.) 要有安会锁板防上下模分开;9.) 要用DME标准或等标准的镀铜杯司;10.) 所有板与板之间有管钉;11.) 所有内模料必须作虎口,并要装有INTER LOVK在A`B板上;12.) 所有镶件有模号且内模镶件在打硬度并在上面打字唛标明;13.) CORE针及司孔针要用板托底,不能采用锁无头螺丝;14.) 所有模板上必须四面均有吊模孔;15.) 内模镶件高于模平面0.5MM;16.) 近中央的撑头要比近边的高,大约为0.1MM;17.) 码模坑要做足标准尺寸,深为3/4,高为1”;18.) 所有顶针孔必须用购买镰正,不可使用自制银钢枝;19.) 所有顶针配位只可有3/4至1长,其它地方必须避空;20.) 采用镶针方法做顶针管位;21.) 顶针`司筒`边钉`中托司采用DME标准尺寸;22.) 运水铜喉塞要收至喉塞面刚低于镶件表面大约0.1MM;23.) 胶圈须有坑做管位并对正,所有胶圈藏位需是圆形,不采用其它形状;24.) 所有夹片要有管位防止转动,夹片用铝板做;25.) 所有运水孔钻7/16”,且不过底板,用1/4”MRT喉牙;26.) 有行位时要有限位使行位不会意外跌出模外’27.) 要用行位夹;28.) 所有磨擦面要做油坑(2件板了要做,不可只做一边);29.) 行位要有硬片(不再底铜片);30.) 线条要有管位(不可靠放好行位然后收紧螺丝);31.) 行位底如有顶针;顶针板要加挂掣或加安全PIN;32.) 当作油压式行位时要用有防撞及有内置挂掣的行位,且能自由向前或向后活动;33.) 入水一般只作尖点潜水,且不可太按近胶位潜水);34.) 散气避空位深度最小为0.5MM;35.) 避空位贴近至胶位边3/32”及开度3/8”或以上,要通大气,镶针要磨气坑;36.) 热流道要有线码,要有感温;37.) 所有电线要加LABEL纸;38.) 所有大水口模胚都采用无面板的直身模胚;39.) 所有无面板的模胚都采用前模导柱,后模铜杯司,推板模除外;。

出口模具标准是什么

出口模具标准是什么出口模具标准是指在模具出口交易中需要遵守的一系列规定和要求。

这些标准涉及到模具的设计、制造、质量检测、包装和运输等方方面面。

出口模具标准的制定旨在保障模具产品的质量和安全，促进国际贸易的顺利进行。

那么，具体来说，出口模具标准是什么呢？首先，出口模具标准包括对模具设计和制造的要求。

在设计方面，模具必须符合国际通用的设计规范，能够满足客户的需求，并且具有合理的结构和可靠的使用性能。

在制造方面，模具必须采用优质的材料，经过精密加工和严格检测，确保产品的质量和稳定性。

其次，出口模具标准还包括对模具质量检测的要求。

模具在出口前必须经过严格的质量检测，包括尺寸精度、表面质量、耐久性和可靠性等方面的检测。

只有通过了检测并符合标准要求的模具才能被允许出口。

此外，出口模具标准还规定了对模具包装和运输的要求。

模具在包装和运输过程中必须采取适当的措施，确保产品不受损坏和污染。

合适的包装和运输方式能够有效保护模具，保证产品的完好到达目的地。

总的来说，出口模具标准是一个涵盖了模具设计、制造、质量检测、包装和运输等方面的综合性要求。

遵守出口模具标准，不仅可以保证产品质量和安全，还能够提升企业的国际竞争力，促进模具出口贸易的发展。

在国际贸易中，各国对出口模具标准都有自己的规定和要求。

因此，模具生产企业在开展出口业务时，必须了解并遵守目标国家或地区的相关标准，以免因不符合标准而导致产品被拒绝或退回。

在实际操作中，企业可以通过加强内部管理，优化生产工艺，提高产品质量，以确保产品符合出口模具标准的要求。

同时，加强与客户的沟通和合作，及时了解客户需求和标准要求，以便及时调整生产和质检流程。

总之，出口模具标准是保障模具产品质量和安全的重要依据，遵守出口模具标准对企业来说是非常重要的。

只有严格遵守标准要求，才能够赢得客户的信任和市场的认可，实现模具出口贸易的可持续发展。

出口模具标准

一、认识中的{达兴模具}（凯莱模具）欧美模具出口的标准？.是？？？1. 模胚：采用“LKM” 模架. 一般采用仿“HASCO模架.2. 导柱倒装(前模导柱,后模导套)。

导柱装在前模,后模装导套，刚好与国产模架相反。

3. 面板和A板之间必须有两枚管钉作管位。

4. 顶针板必须要有导柱(即中托司)。

很少用回针。

5. 钢材：常用加硬材料:LKM2083、LKM2344、8406/ |8407| S136| LKM2767.一般加硬至 52～54HRC。

6. 定位环：定位环要高出面板4mm,若有隔热板时定位环要高出隔热板4mm。

常用定位环直径：Ø90、Ø100、Ø110、Ø120、Ø125、Ø150、Ø160。

7. 唧嘴圆弧：常用FLAT（即平的）和R15.5 两种。

唧嘴圆弧的开口最小保证:;Ø3.5mm。

8. 顶针、司筒采有“DME”“HASCO”标准。

9. 水口：常用潜水和热流道（常用DME、MasterFlow）10. 滑块: 滑块要做定位、限位.(常用波珠螺丝、弹簧定位,杯头螺丝限位)。

11. 压块：压块螺丝常用杯头螺丝和平头螺丝。

12. 斜顶：斜顶要做导滑块和耐磨块，材料采用青铜。

13. 连接块：见xxx示。

14. 运水塞：采有“HASCO”的1/4”BRS和1/8”BRS两种。

15. 运水内接孔:模具上下要加工, 模具左右不要加工.常用规格:Ø20x20、Ø25x20.。

16. 标识：常有零件名称、零件号、公司名称、型腔标识、材料标识、可回收标识、日期章。

17. 模具表面要求：Sparkerusion(火花纹)、Polished（省模）、Photo etched （蚀纹）。

18. 模胚A、B板之间要有锁模块（两个）。

19. 模具包装采用黄油、透明塑胶袋、消毒木箱。

20. 模具标签：模具号、零件号、产品名称、光碟、制造日期、模具重量21..浇注系统:扇形、梯形。

出口模具的技术要求，值得收藏！

出口模具的技术要求，值得收藏！出口模具在广东这边越来越普遍，很多外国企业，由于在本土生产成本过高而选择委托别人来制造模具，从而也就产生了已模具制造为主业的企业，以下谈谈出口模具的技术要求。

当客户对模具无特殊要求时，出口模按以下标准进行设计：1：唧咀必须作定位，有R四分之三之弧面与注塑机之喷咀相配，唧咀顶做四分之三R且要淬火；水口要肯涔及转角位做R；2：所有模具必须配定位圈，定位圈直径￠3.99；3：方铁与B板及底板之间必须用管钉定位；4：定位圈有4支螺丝位置及有斜角；5：所有板之间有撬模坑；6：所有边要做斜角；7：要有安全锁板防止上下模分开；8：要用PME标准或同等标准的镀铜杯司；9：所有内模料必须作虎品，并要装有INTER LOCK在A、B板上；10：所有板与板之间有管钉；11：所有镶件有模号且内模镶件要打硬度并在上面打字标明；12：CORE钉及司孔针要用板托底，不能采锁有头螺丝；13：所有模板上必须四面均有吊模孔；14：内模镶件高于模平面0.5mm；15：近中央的撑头要比近边的高，大约为0.1mm；16：码模坑要做足标准尺寸，深为四分之三，高为1；17：所有顶针孔必须用购卖镰钯镰正，不可使用自制银钢枝；18：所有顶针配位只可有四分之三，其他地方必须避空；19：采用镶针方法做顶针管位；20：顶针、司筒、边钉、中托司采用DME标准尺寸；21：运水铜喉塞要收至喉塞面刚低于镶件表面大约0.1mm；22：胶圈须有搞做管位并对正，所有胶圈藏位需是圆形不采用其他形状；23：所有夹片要有管位防止转动，夹片用铝板做；24：所有运水孔针￠十六分之七，且不过底板用四分之一NP下喉牙；25：有行位时要有限位使行位不会意外跌出模外；26：要用行位夹；27：所有磨擦面要做油坑（2件也做，不可只做一边）；28：行位要有硬片（不再镀铜片）；29：线条要有管位（不可靠放好行位然后收紧螺丝）；30：行位度如有顶针，顶针板要挂制或加安全PIN；31：当作油压或行位时要用有防撞及有内置挂掣的行位，且能自由向前或向后活动；32：入水一般只作尖点潜水，且不可太接近胶位边（潜水）；33：散氮避空位深度最小为0.5mm；35：避空位贴近至胶位边三十二分之三及阔度八分之三或以上，要通大氮，镶钉要磨氮坑；36：流道要有代码，要有感温；37：所有电线要加LABEL纸；38：所有大水口模胚都采用元面板的直力模胚；39：所有无面板的模胚都采用前模遵柱，后模铜不可，推板模除外。

出口模具标准件细则

出口模具标准件不同于普通货物的出口，虽然中国制造的sino模具的出口目的地很广泛，远至欧洲、北美、中东，近至东南亚、日本、韩国，这些国家和地区，都是中国模具的出口目的地，但是我们行业里所说的出口模具，一般是指出口到欧洲、北美和日韩等国家和地区的模具。

按照模具的设计理念和风格的不同，目前出口模具可以简单的分为三大类，也就是三大标准体系，亚洲的日本和韩国，甚至还包含我国台湾地区，其模具风格很接近，模具标准采用日本标准，代表性的就是MISUMI标准，计量单位采用公制，以软模为主，制模周期相对较短，产品更新换代较快。

除了个别大公司外，热流道的普及率较低，模具的性价比较高。

在欧洲，很多模具的面板和底板都带定位圈，这些特点都和国内模具不同。

模具元件都是公制标准，运水接头也是公制螺纹。

????欧洲模具的设计理念是水口料的模具内自动剪切，不得采用人工削水口料，注塑生产必须采用全自动，因而三板模细水口进胶的模具十分少见。

最常用的就是潜水和牛角进胶（也叫香蕉入水），因为这两种进胶能够在模具内自动切断。

产品顶部进胶的模具多采用单个热嘴模具或者热流道解决，HASCO、RABOURDIN、DMS这些模具标准件供应商，同时也是热流道技术的开发商。

出口模具设计规范标准

出口模具设计规A.通则1.使用FL1TABA标准模座结构组模座。

2.使用正钢或同规格标准模具零件、配件。

3.所有导销(GUIDE PIN),衬套(BUSHING)必须在尾端有凸型。

4.所有模具设计图面纸尺寸需统一便用全开规格尺寸，并等核准后，才开始制作。

5.模具上成品部分加工时，应以成品图中尺寸公差的半值来做为加工公差，不得使用成品图上之公差来加工。

6.所有度量单位以英制为准，长度使用亳米，重量使用公斤，温度使用摄氏(C)。

7.压力以英制PSI为单位，1PSI=1磅/平方英寸=14.2公斤/平方公分。

& 确认模厚，夹模板行程，顶出行程。

9.公母模四侧面吊模孔位置，“A” "B”板每一相邻两侧最少有一吊模孔，其他模板最少有一侧面有吊模孔。

10.四支导销中之任一支，必须做成偏心，即不与其他三支对称，以防止公、母模反向合模。

11.打印钢材规格及硬度於模仁底面。

12.详列材料表并标示材料与表面处理规格，并标示电热器瓦数规格与电压大小。

13.打印，编号所有模具零件。

14.模具两侧面，应与装箱前以铁条固定，以免模面分开。

15.同一成品模穴超过一个穴时，应采用连续编号以便识别模穴。

16.在模座上需有一吊模孔於模具重心位置，以避免吊模时模具倾斜，并确定螺纹与深度足够负荷模重。

17.除模仁有大面积梯阶靠破外，均应装置模面锁定块(PARTING LINE LOCKS)。

18.肋片深度超过5nnn时，需於肋底部加逸气销或以镶件制作，以利塑料充填。

19.以销子做平面靠破时，应将销子顶端加长伸入钢材，避免销子顶面压损或变形。

20.成品重要处，应稍预留尺寸，避免加工尺寸过大而导致补焊。

21.模仁未经许可不准补焊。

22.在特殊情况下以补焊修补模具时，应选用模具同材料做焊条，以免材质不同影响成品之外观及留下痕迹。

23.各项装配组立均应确实控制公差，不得有敲击之痕迹留下。

24.所有的模板除分模面外，其余角落应倒角。

满足这些出口模制造要求，你才能能合格

满足这些出口模制造要求，你才能能合格1. 唧咀部分：（1) 唧咀口R均为1/2”，以标准件擦红丹检验为准，特别注明除外。

（2) 所有唧咀、法兰要打上客户编号。

（3) 所有唧咀要做管位。

（4) 如注塑透明料及腐蚀料，唧咀用420SS（GS2083/2316S）；啤普通料用H13（GS2344）或P20（GS2738）（按客户TOOL PLAN要求），如用420SS（GS2083/2316S）或H13（GS2344），则钢料需淬火。

2. 流道、浇口（入水）：（1) 流道尺寸、浇口（入水）形式必须按图纸加工。

（2) 流道不能有披锋、夹口。

（3) 流道必须省滑，转角位执圆角，以便走畅顺。

（4) 如流道有改动、移位，不能用红铜塞，而要烧焊或做镶件。

3. 内模、行位、模胚：（1) 内模面不管平面、斜位或凹凸枕位，必须执顺、执平滑，不能有打磨机纹或刀纹。

（2) 内模如无特殊原因，必须考虑做锁位，一般情况下，下模做凸枕位，上模做凹锁位，斜度为5~10°。

（3) 行位线条用H13（GS2344）钢料，且需淬硬至HRC42~44°，每次装模必须装管钉。

（4) A、B板查框口不能倒角，只能用锉执钝。

4. 镶件、盖板：（1) 一套模上有多少镶件要以次序编号，不能乱打，不淬火的一定要用钢字码打。

（2) 所有镶件尽量做托位，不允许用销钉。

（3) 热流道电线盖板、斜边顶盖板、司筒针底盖板按次序编号、且尽量用较大字码。

（4) 所有插穿位如需做镶件，且两边都镶，必须用H13（GS2344）或420SS（GS2083/2316S）并淬火。

（单边镶件稍平软）（5) 所有插穿位斜度不得少于5°，特殊情况除外。

5. 顶针、司筒、斜顶、顶针板、撑头部分：（1) 顶针、司筒使用大同产品，司筒必须使用标准型号。

（2) 所有顶针、司筒、回针一定要畅顺且用手能转动。

（3) 所有的顶针、司筒的管位至少为25MM，且应锣光。

关于出口模具的标准

出口模具的标准有关与出口模的标准，内容很多，多到说不清。

简单的讲，可以分为两大类：美英制、公制。

美英制以DME为主、公制以HASCO(欧洲)DAIDO(日本)为主。

一般出口模所要求的标准，都是为了模具出口后，客户方便维护或者模具样式规格的统一。

除了零件上的要求，剩下的就是各个客户他们自己的要求了。

比如设计标准、加工工艺、包装、材质等等。

同一个地区不同客户或多或少会有不同的要求。

以我们公司来说，有日本客户要求简单易懂，有的连螺丝和图纸中的长度差了5mm都会呱呱叫，严重的还要老板写检讨书！日本大同标准和大陆做模的标准差部不多，出口模主要是两大标准，欧洲的国家主要用HASCO标准，美洲主要是用DME标准，也就是英制的标准；HASCO与大同主要区别在导柱导套和顶针头的不同，所有的出口模都要加管钉和边锁。

出口模一般都是自动啤货，差不多都是潜水进胶，很少用小水口模胚。

DME和HASCO是国外的标准件品牌供应商，像国内的锦鸿，盘起之类的。

1。

出口模具一般使用当地的标准件2。

出口模具对于水路要求比较严，不允许水路距离产品太远，能用直通水路的坚决不用水井。

3。

欧洲模具喜欢分区冷却产品，一路水不允许冷却多个产品，太小的产品除外。

动定模水路尽量走向一致。

鬼子的模具喜欢用水井。

4。

欧洲中大型模具喜欢用STAUBLI的快换水嘴，换模方便。

5。

动模部分和定模部分要分别起吊平衡，整体起吊平衡。

整体起吊装置不能跨动定模。

6。

大部分零件要求能从分型面拆除。

7。

习惯用弯钩胶口，潜胶口。

避免人工修料把。

取件多用机械手。

010出口模具包装通用标准。

010 出口模具包装通用标准开开塑胶模具〈深圳〉有限公司文件编号文件版本 1.0 标题内容出口模具包装通用标准页数共2页第1页issued on behalf on the basis of quality, speed up the compilationprogress, is now called Pingliang information complete draft writingtasks and lower local extension of the data collection. Jingning一、目的为明确出口模具的包装要求，确保模具在运输过程中方便储运和吊装，使模具能安全地抵达目的地，特制定此模具包装标准。

二、适用范围出口国外模具。

客人有特殊要求的按客人标准（见《国外客户模具走模包装要求》）。

三、木箱制作要求1、项目工程师根据每套模具的外形特征，参照《木箱作要求表》，对木架作出合理的设计调1、整，明确采购标准，以方便采购的订购工作。

木架的基本结构如下图:f \ A i2. 木箱脚的方向与模具一致，木架脚的数量根据模具大小而设定，模具超过1吨的，需在槽钢的开口部分用角铁加强。

4、护架部分的高低根据模具外露零件的尺寸来制定，模具上如有油缸、扣鸡、延长水咀、热咀接线盒等零配件，则需要加高护架部分。

如果油缸外露部分太长，原则上要拆下油缸用小铁箱包好，与模具分开捆绑在木架内的适当位置。

木架脚的数量根据模具大小而设定，模具超过1吨的，需在槽钢的开口部分用角铁加强。

开开塑胶模具〈深圳〉有限公司文件编号标题内容出口模具包装通用标准文件版本1（0issued on behalf on the basis of quality, speed up the compilati onprogress, is now called Pin glia ng in formatio n complete draft writi ngtasks and lower local exte nsion of the data collecti on. Jingning页数共2页，第2页四、包装步骤1、在模具表面涂上稀释黄油（不要用机油），用薄膜包好模具，以防水，防2、模具装箱模具与木箱的间隙用木板塞挤后铁钉固定模板，防止模具在搬运中滑动。

出口模具制作要求

出口模具基本制作要求1.必须完全按照客户已确认模具设计图加工，如有任何更改，请及时通知客户。

2.模胚请保持表面光洁和无任意刮伤痕，不得随意敲打。

3.所有工件在加工前应考虑好加工工艺，应一次性加工完成，不得重复上下机床4.螺丝、复位弹簧选用标准件，两端不打磨、割断。

安装孔底面均为平底。

5.冷却水道设计要充分、畅通。

冷却水咀按设计要求。

进出要有标记。

进水为IN，出水为OUT，IN、OUT后加顺序号，如IN1、OUT1。

如有特殊要求，以设计要求为准。

标识英文字符和数字采用大写，位置在水嘴正下方10mm处，字迹清晰、美观、整齐、间距均匀。

运水不能用红铜堵塞，应按照图纸要求采用相应规格的标准运水堵头。

冷却水嘴采用客户指定标准，安装时不允许伸出模架表面，水嘴头部凹进外表面不超过3mm。

冷却水嘴避空孔直径一般应为￠25、￠30、￠35mm三种规格，孔外沿有倒角，倒角大于1.5×45，倒角一致。

6.放置密封圈的密封槽按相关标准加工尺寸和形状，并开设在模胚上。

防水胶圈槽周边应倒R0.3-R0.5mm小圆角，避免胶圈在装模时压坏。

防水胶圈采用红色耐热胶圈，安放时要涂抹黄油，安放后高出模架面。

密封务必可靠，无漏水，易于检修，水嘴安装时缠生料带。

7.Fit模时分型曲面尽量少用打磨机，多CNC、EDM加工FIT模。

平面禁止使用打磨机。

8.模胚吊环孔必须按照图纸尺寸。

吊环能旋到底，吊装平衡。

模具出口时尽量在包装箱内提供一个吊环方便客户接收模具时吊装。

9.定位圈符合客户确认图纸尺寸规格，安装孔必须为沉孔，不准直接贴在模架顶面上。

安装可靠固定10.唧咀注入口球面R及入口直径必须符合图纸上客户确认的规格。

非标准件必须采用H13类材料（如常用的SKD61等），热处理HRC58-62.11.浇口、流道严格按图纸尺寸用机床（CNC、铣床、EDM）加工，不允许手工用打磨机加工。

潜浇口浇口处按浇口规范加工。

12.前后模表面不容许有不平整、凹坑、锈迹等其他影响外观的缺陷。

模具通用验收项目及标准

··
24
若注塑机采用延伸喷嘴，定位圈内部须有足够大的空间，以保证标准的注塑机加长喷嘴带加热圈可以伸入。
··
25
所有吊环须能旋到底，主吊环须吊装平衡（倾斜度≯5°）。
··
26
顶杆、顶块等顶出机构如与滑块等干涉，须有强制先复位机构，顶板须有复位行程开关。
··
27
油缸抽芯、顶出须有行程开关控制，并且安装可靠。
··
88
密封圈安放时须涂抹黄油，安放后高出模板面0.3~0.5mm。
··
89
水道隔水片须采用不易受腐蚀的材料，一般用黄铜片、铝片等。
··
90
试模前须进行通水试验，进水压力为8MPa,通水5分钟。
试模检
91
水道密封须可靠，无渗漏（5MPa水压下不少于5分钟）。
··
92
前、后模采用集水阀方式（特殊时按客户要求），集水阀无渗漏。
··
114
如有两个同样规格插座，须有明确标记，以免插错。
··
115
集流板或模板所有与电线接触的地方须圆角过渡，以免损坏电线。
组装检
116
控制线无损坏且须有护套。
··
61
滑块在每个方向上（特别是左右两侧）的导入角度应为3~5°，以利于研配和防止出现飞边。滑块的滑动距离大于抽芯距2~3mm，斜顶配合原理类似。
··
62
滑块的材质选用2738或P20(特殊时按客户要求)氮化处理。
··
63
大型滑块（重量超过30KG）导向T形槽，须用可拆卸的压板。
拆模检
64
滑块用弹簧限位时，若弹簧在里边，弹簧孔应全出在后模上或滑块上；若弹簧在外边，弹簧固定螺丝须两头带丝，以便滑块拆卸简单。

出口注塑模具设计标准及流程

出口注塑模具设计标准及流程1. 引言我们通常所说的出口模具一般分为三类：一是出口欧洲的模具；二是出口日本、韩国的模具；三是出口北美地区的模具。

这样分类的主要依据就是按照现有的国际模具标准体系来分类。

2. 标准体系目前在塑胶模具行业，国际上模具标准体系有三大类：日本模具标准体系，北美模具标准体系，欧洲模具标准体系。

日本模具标准体系即 JIS STANDARD,最常用的标准是 MISUMI 塑胶模具零件标准、 PUNCH 塑胶模具零件标准、池上金型塑胶模具零件标准、富得巴模胚标准，以及佳利来标准件、东发紫弹簧等等配套的标准件。

北美模具标准体系主要指美国、哥伦比亚和加拿大等北美国家应用的模具标准，美国塑料工业协会（ Society of the Plastics Industry）制定的模具分类标准 (SPI AN-102-78)，将塑胶模具分为 5 个等级。

出口美国的塑胶模具属于高端的商品模具，最著名的模具标准件供应商是 DME、 PCS 和 Progressive，这三大标准件体系广泛应用在美国、加拿大和哥伦比亚等北美国家，具体的选用需要按照客户的指定。

欧洲模具标准体系主要指德国、英国、法国、意大利、荷兰和西班牙等欧洲主要工业发达国家的塑胶模具标准体系，欧洲注塑模具最常用的是德国的 HASCO 标准，德国的 STRACK 标准，德国的 EOC 标准，英国的 DMS标准，美国的 DME 欧洲规格（公制标准件），法国的 ROUBARDIN 标准和奥地利的 MEUSBURGER 标准, 其中最著名的就是德国的 HASCO 标准。

2.1 模具等级美国塑胶工业学会(SPI AN-102-78)，将模具分为五大类。

这五大类型模具各有其不同的要求标准，而这种模具分类只适用于配400 吨或以下的注塑机的模具。

这个标准以模具寿命为依据，对模具划分了等级，在出口模具行业得到广泛的应用。

这个模具分类的标准正在逐渐成为国际标准。

出口汽车模具设计标准

Ejector pin
Safety return pin of the slide 当行位下有顶针时，行位座下面要加防撞顶针！
弹簧用盘起标准行位座弹簧跟限位
前模吊模孔整套模吊模孔后模吊模孔
模具超过600mm的AB板吊模孔和整套模的吊模孔要做到M48。
天侧
虎口耐磨块要藏到模具里面
行位尽量不要放在天侧
模胚LKM标准，导柱导套LKM标准。
顶针司筒用盘起仿制的。
模具的导套用钢套
模具的中托司套用石墨青铜
行位压块和底部耐磨块，石墨青铜
行位斜背耐磨块用CR12 HRC48-52
模具全部要设计成工字模，面底板要将模具的外部配件保护起来。
模具的水嘴和快插用仿HASCO
模具的其他标准用盘起或者锦鸿
1：模板的4面都要做两个吊模孔，AB 板的吊模孔要做大一点。 2：零件重量超过10KG的要做M16的吊模孔。
快插类型
热流道的运水要单独连接，不要接到集水盒上
集水盒上的总进总出接头我司不用提供
模具的运水最少做￠10mm，运水接头最小用1/4”,水嘴用仿HASCO标准, 运水要接到集水盒上面，集水盒本厂做（用S50C)。
水嘴的快插用90°的弯头，水管接好后不能超出面底板。
水嘴不用沉入模具
所有的运水进出都要在非操作侧。
如果行位在其它侧，要在模板上打孔将运水接到非操作侧这边。
镶件大于60x60x50要走运水，如果走不进运水镶件需用铍铜料。
运水避免死水，当存在死水时，需增加止水栓。
当模具用到大于600吨（含600）的机台时顶出用氮气弹簧复位，氮气弹簧用DADCO标准。
吊环孔喷吊环的大小
分型面定位锁用 LKM标准
