真空阀门的几种典型结构
真空阀门的几种典型结构(1)隔膜阀隔膜式真空阀是利用阀杆将弹性体薄膜紧压在阀座上用来隔断气路。
如图3所示，转动手轮可带动阀杆上、下移动，使隔膜离开阀座打开阀门或使隔膜紧压在阀座上关闭阀门。
此种阀门如采用丁晴橡胶隔膜，适用于前级和预抽管道上及温度为-25～80℃的非腐蚀性气体。
如采用氟橡胶隔膜，可用于高真空系统，使用温度范围为-30～150℃。
(2)真空球阀图4所示是真空球阀的结构，该阀中的密封机构是由两个环状弹性体紧压于一个金属球表面构成。
金属球上有一个大穿孔，借助于手柄转动金属球使穿孔改变方向，即可接通或切断气路。
金属球轴杆与阀体间的密封采用O形密封圈密封。
(3)真空蝶阀蝶阀的结构比较简单，如图5所示。
阀板的边缘上嵌有O形密封圈，阀板靠螺栓固定在传动轴阀杆上，使阀杆带动阀板转动，当阀板上的密封圈与阀体紧密接触时即实现了阀门的关闭，从关闭位置、阀板再转动90O时，阀门即完全打开，该种阀门的主要优点是体积小。
结构简单。
(4)插板阀图6和图7是插板阀的两种结构型式。
弹性体密封圈是嵌在阀体上。
转动手柄即可打开或关闭阀门。
图6的插板阀关闭时是靠限位块的斜面压紧阀盖，进而压紧密封圈。
图7的插板阀是靠链板压紧实现阀口密封。
(5)挡板阀图8是一种挡板阀的结构。
该阀通过阀盖的开启和压下来实现管路的接通和截止。
图中，压板23使阀口密封圈24固定于阀盖上。
压板2将阀杆3与阀盖连为一体。
上盖20与阀体22由密封圈21密封。
压帽5和7分别压紧密封圈4和8，实现动密封。
气缸盖11压紧密封圈lO，使气缸16上部密封。
气缸与气缸座17，通过密封圈9密封。
注油管18注入扩散泵油，以减小摩擦并帮助密封。
进气管接头12。
从空气压缩机来压缩空气首先通过加油器19，从加油器中出来的气体含有一定的油，再进入换向阀6，最后进入气缸，一方面润滑换向阀中的活塞，另一方面，防止气缸内表面生锈。
换向阀控制气源进入气缸上下部。
密封垫片13、活塞胶圈14、活塞15，将气缸分为两部分移动于气缸之中，从而控制阀门的开闭。
球阀技术说明
球阀球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。
球阀最适宜做开关、切断阀使用。
球阀结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制。
软密封浮动球阀性能特点、工作原理及结构特点：性能特点该产品应用于电力、石油、化工、冶金、制药、城建等行业管道上，主要作切断、分配和改变介质流动方向用。
工作原理2.1本阀由左、右阀体、球、阀座、阀杆、填料、手柄等组成。
2.2球阀的关闭件是一个带孔的球体，球体随阀杆转动90°，实现阀门的开启或关闭。
3．结构特点3.1我厂该系列产品采用浮动球软密封结构，依靠介质压力推动球靠向阀座，实现出口密封。
阀门结构上设有位置锁定装置，防阀杆冲出结构.3.2我厂该系列产品具有结构简单，体积较小，制造与维修较方便，动作可靠启闭迅速，密封性能好，使用寿命较长，流体阻力小等特点。
3.3阀座材料为聚四氟乙烯或聚醚醚酮。
具有低摩擦性，高的耐温性，优良的耐热性，较高的强度和优良的自润滑性。
技术参数：磅级：CLASS 150 Lb 口径：DN 50~150 mm公称压力：PN 1.6～32.0 MPa 公称通径：DN 15~250 mm连接方式：螺纹、承插焊、对焊、法兰连接操作方式：手柄、涡轮、电动、气动适用温度,按阀座材料分：聚四氟乙烯：-10~120℃；聚醚醚酮：-10~260℃适用介质：水、气、油品、带腐蚀性介质等运行特性：我厂该系列球阀流阻系数小，流通能力强。
阀门启闭扭矩小。
密封性好。
能满足用户自然条件、使用工况要求。
制造质量我厂该系列蝶阀质量好，外形美观，出厂试验按 GB/T 13927《通用阀门压力试验》规定严格执行，泄漏量为0泄漏，保压时间高于标准要求2～3倍，达到国家优级产品水平。
球阀的分类
球阀产品包括：浮动球阀、固定球阀、对夹式球阀、三通球阀、夹套保温球阀、V 型球阀、API 美标、JIS 日标球阀、锻钢高压球阀、内螺纹球阀、广式螺纹、法兰球阀等系列产品。
电动球阀大体分为以下型号：Q941型电动球阀、Q911电动内螺纹球阀、对焊球阀、Q941 电动球阀(NA 执行器)、VQ947电动V 型调节球阀、VQ947电动V 型切断球阀、Q947固定式电动球阀、Q944电动三通球阀、Q945电动三通球阀、Q947 固定式电动球阀 大口径、Q971电动对夹式球阀、Q946电动四通球阀等等。
气动球阀大体分为以下型号：Q641- 16C 气动球阀 、VQ641F - 16C 气动V 型球阀 、Q 6 1 1F - 16 C 内螺纹气动球阀 、 Q647气动固定球阀、Q 6 4 1F - 16 C 超薄型气动球阀 、气动三通球阀、Q646气动四通球阀、Q646气动四通球阀、VQ641F - 16 - C 气动V 型球阀等等球阀，标准GB/T21465-2008《阀门术语》中定义为：启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。
主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，其中硬密封V 型球阀其V 型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等介质。
而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换，同时也可关闭任一通道而使另外两个通道相连。
本类阀门在管道中一般应当水平安装。
球阀分类：气动球阀，电动球阀，手动球阀。
中文名： 球阀 外文名： Globe valve 拼音：q iú fá 注音：ㄑㄧㄡˊ ㄈㄚˊ目录球阀的诞生和应用 工作原理 主要特点 优点 缺点 参数等级 型号编制说明 分类及特点 1、浮动球球阀 2、固定球球阀 3、弹性球球阀 5、V 型球阀 6、三通球阀 7、偏心球阀8、矿井常用高压球阀 温度和压力限制 常见故障及解决方案 适用场合 安装操作和使用 维修1)、填料处得再锁紧 2)、更换阀座和密封件结构形式展开球阀的诞生和应用工作原理主要特点优点缺点参数等级型号编制说明分类及特点1、浮动球球阀2、固定球球阀3、弹性球球阀5、V型球阀6、三通球阀7、偏心球阀8、矿井常用高压球阀温度和压力限制常见故障及解决方案适用场合安装操作和使用维修1)、填料处得再锁紧2)、更换阀座和密封件结构形式展开编辑本段球阀的诞生和应用球阀问世于20世纪50年代，随着科学技术的飞速发展，生产工艺及产品结构的不断改进，在短短的40年时间里，已迅速发展成为一种主要的阀类。

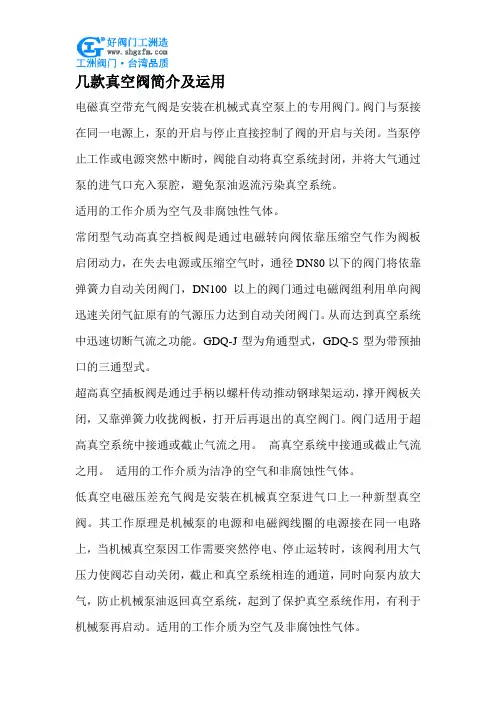

几款真空阀简介及运用
几款真空阀简介及运用电磁真空带充气阀是安装在机械式真空泵上的专用阀门。
阀门与泵接在同一电源上，泵的开启与停止直接控制了阀的开启与关闭。
当泵停止工作或电源突然中断时，阀能自动将真空系统封闭，并将大气通过泵的进气口充入泵腔，避免泵油返流污染真空系统。
适用的工作介质为空气及非腐蚀性气体。
常闭型气动高真空挡板阀是通过电磁转向阀依靠压缩空气作为阀板启闭动力，在失去电源或压缩空气时，通径DN80以下的阀门将依靠弹簧力自动关闭阀门，DN100以上的阀门通过电磁阀组利用单向阀迅速关闭气缸原有的气源压力达到自动关闭阀门。
从而达到真空系统中迅速切断气流之功能。
GDQ-J型为角通型式，GDQ-S型为带预抽口的三通型式。
超高真空插板阀是通过手柄以螺杆传动推动钢球架运动，撑开阀板关闭，又靠弹簧力收拢阀板，打开后再退出的真空阀门。
阀门适用于超高真空系统中接通或截止气流之用。
高真空系统中接通或截止气流之用。
适用的工作介质为洁净的空气和非腐蚀性气体。
低真空电磁压差充气阀是安装在机械真空泵进气口上一种新型真空阀。
其工作原理是机械泵的电源和电磁阀线圈的电源接在同一电路上，当机械真空泵因工作需要突然停电、停止运转时，该阀利用大气压力使阀芯自动关闭，截止和真空系统相连的通道，同时向泵内放大气，防止机械泵油返回真空系统，起到了保护真空系统作用，有利于机械泵再启动。
适用的工作介质为空气及非腐蚀性气体。
电磁高真空充气阀是以电磁力为动力，当接通电源时，阀门被关闭，使真空系统与大气隔离；切断电源时，阀门处于开启状态，随之大气由外界引入真空系统。
GQC-4A型电磁高真空充气阀具有通电开启和通电关闭两种功能，阀内带有空气过滤器，可用作向真空系统充气。
阀门适用的介质为空气及非腐蚀性气体。
电磁高真空挡板阀是靠电磁力和弹簧复位力，用以打开或关闭的阀门，适用于真空系统中用以打开或隔断气流之用。
当阀关闭时，允许阀板密封面上侧承受大气压，下侧为真空，在此状态下接通电器控制盒电源后，阀板能正常开启。
水处理工程中各类阀门的区别与特点
阀门的种类1. 按作用和用途分类(1) 截断阀：截断阀又称闭路阀，截止阀，其作用是接通或截断管路中的介质。
截断阀种类包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜阀等。
(2) 止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。
其主要作用是防止介质倒流、防止泵及驱动电机反转，以及容器介质的泄放。
水泵吸水关的底阀也属于止回阀类。
(3) 安全阀：安全阀类的作用是防止管路或装置中的介质压力超过规定数值，从而达到安全保护的目的。
(4) 调节阀：调节阀类包括调节阀、节流阀和减压阀，其作用是调节介质的压力、流量等参数。
(5) 分流阀：分流阀类包括各种分配阀和疏水阀等，其作用是分配、分离或混合管路中的介质。
(6) 排气阀：排气阀是管道系统中必不可少的辅助元件，广泛应用于锅炉、空调、石油天然气、给排水管道中。
往往安装在制高点或弯头等处，排除管道中多余气体、提高管道路使用效率及降低能耗。
2. 按公称压力分类(1) 真空阀：指工作压力低于标准大气压的阀门。
(2) 低压阀：指公称压力PN≤的阀门。
(3) 中压阀：指公称压力PN为、、的阀门。
(4) 高压阀：指工称压力PN为10~80Mpa的阀门。
(5) 超高压阀：指公称压力PN≥100Mpa的阀门。
3. 按工作温度分类(1) 超低温阀：用于介质工作温度 t<-100℃的阀门。
(2) 低温阀：用于介质工作温度-100℃≤t≤-29℃的阀门。
(3) 常温阀：用于介质工作温度-29℃<t<120℃的阀门。
(4) 中温阀：用于介质工作温度120℃≤t≤425℃的阀门。
(5) 高温阀：用于介质工作温度t>450℃的阀门。
1. 闸阀又叫闸板阀或闸门，闸阀的闸板运动方向与流体方向相垂直，闸阀只能作全开和全，不能作调节和节流。
按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀，楔式闸板式闸阀又可分为：单闸极式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。
真空阀门分类
真空阀门一、关于真空阀门真空阀门具有下列特点：压力低于大气压，而阀瓣上的压降不能超过1公斤力/厘米2。
介质的工作温度取决于使用装置的工艺过程。
温度一般不超过-70 ~ +150℃的范围。
对这类阀门最基本的要求是保证连接的高度密封性和结构与垫片材料的致密性。
按介质压力真空阀门可分成四组：1）低真空阀门：介质压力p=760~1毫米汞柱；(1×10+5Pa~1×10+2Pa)2）中真空阀门：p=1×10-3 毫米汞柱。
(1×10+2Pa~1×10-1Pa)3）高真空阀门：p=1×10-4 ~1×10-7 毫米汞柱；(1×10-1Pa~1×10-5Pa)4）超高真空阀门：p≤1×10-8 毫米汞柱。
(1×10-5Pa~0Pa)作为通径小于250毫米的闭路阀门，被广泛采用的的阀杆作直线运动的真空波纹管截止阀。
闸阀却受到较大的限制，但这主要是对于大通径来说的。
可用的还有球形旋塞阀（球阀）、柱塞阀和蝶阀。
作真空阀用的旋塞阀未得到推广，因为旋塞阀需要用油润滑，使油汽可能进入真空系统，而这是不允许的。
真空阀门既可用现场手控和遥控，也可用电动、电磁传动（电磁阀）、气动和液动控制。
真空阀门关闭件是用像胶密封圈或金属密封圈来密封的。
波纹管截止阀的波纹管是用不锈钢、高锌黄铜JI80、塑料和其他材料制成。
小通径（口径在10毫米以下）的截止阀关闭件可采用膜片密封。
低真空和中真空可以采用球形旋塞阀。
真空阀门型号组成：正确选择阀门的型号和规格就要了解真空阀门的型号的编制方法;本公司真空阀门的型号编制方法与ZBJ78016-89《真空阀门型号、编制方法》基本相似。
产品型号由基本型号和辅助型号两部分组成，中间用短横线隔开，型号构成如下所示：代表产品的使用真空度范围，以其关键字汉语拼音第一个字母(印刷体大写)表示1. 代表真空度范围为：低真空105~10-1Pa (760~10托) 用——D；2. 代表真空度范围为：高真空105~10-4Pa (760~10-6托) 用——G；3. 代表真空度范围为：超高真空10~ 10-7Pa (760 ~10-9托) 用——C；代表阀板结构形式或产品职能类别，以其关键字汉语拼音第一(或第二)个字母(印刷体大写)表示如：C 插板阀、Q 充气阀、D 挡板阀、U 球阀、F 翻板阀、W 微调阀、I 蝶阀、Y 压差阀、M 隔膜阀；代表产品驱动方式，以其关键字汉语拼音第一个字母(印刷体大写)表示：S手动、D 电动、Q 气动、C 磁动、Y 液动；代表阀门通道形式，以其关键字汉语拼音第一个字母(印刷体大写)表示：Z直通阀、J 角通阀、S 三通阀；特例: 只有带充气的阀门用汉语拼音大写字母Q作代号，其它种类阀门均不用符号作代号。
