T梁预制及安装专项施工方案

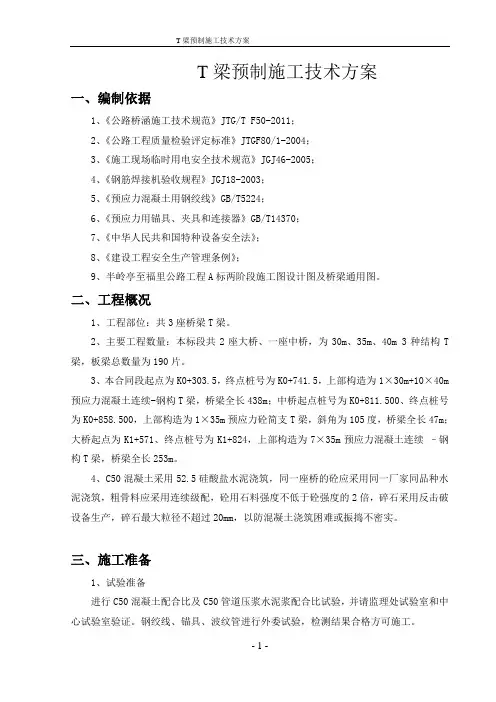

T梁预制施工技术方案T梁预制施工技术方案一、编制依据1、《公路桥涵施工技术规范》JTG/T F50-2011；2、《公路工程质量检验评定标准》JTGF80/1-2004；3、《施工现场临时用电安全技术规范》JGJ46-2005；4、《钢筋焊接机验收规程》JGJ18-2003；5、《预应力混凝土用钢绞线》GB/T5224；6、《预应力用锚具、夹具和连接器》GB/T14370；7、《中华人民共和国特种设备安全法》；8、《建设工程安全生产管理条例》；9、半岭亭至福里公路工程A标两阶段施工图设计图及桥梁通用图。
二、工程概况1、工程部位：共3座桥梁T梁。
2、主要工程数量：本标段共2座大桥、一座中桥，为30m、35m、40m 3种结构T 梁，板梁总数量为190片。
3、本合同段起点为K0+303.5，终点桩号为K0+741.5，上部构造为1×30m+10×40m 预应力混凝土连续-钢构T梁，桥梁全长438m；中桥起点桩号为K0+811.500、终点桩号为K0+858.500，上部构造为1×35m预应力砼简支T梁，斜角为105度，桥梁全长47m；大桥起点为K1+571、终点桩号为K1+824，上部构造为7×35m预应力混凝土连续–钢构T梁，桥梁全长253m。
4、C50混凝土采用52.5硅酸盐水泥浇筑，同一座桥的砼应采用同一厂家同品种水泥浇筑，粗骨料应采用连续级配，砼用石料强度不低于砼强度的2倍，碎石采用反击破设备生产，碎石最大粒径不超过20mm，以防混凝土浇筑困难或振捣不密实。
三、施工准备1、试验准备进行C50混凝土配合比及C50管道压浆水泥浆配合比试验，并请监理处试验室和中心试验室验证。
钢绞线、锚具、波纹管进行外委试验，检测结果合格方可施工。
- 1 -2、现场准备现场做好场地平整，施工便道纵向、临时用电、临时用水贯通等工作。
引入预制场的电力线路的架设、配电箱的配置、导线选择等严格按照电力施工的有关规范要求及项目部预制场专项用电方案实施。
T梁吊装专项安全施工方案
T梁吊装专项安全施工方案一、工程概况T梁吊装是指在桥梁施工过程中，利用起重机械对大型T梁进行吊装安装。
本方案主要针对T梁吊装施工中的安全问题，制定相应的安全施工方案，确保施工安全。
二、施工准备工作1.严格按照相关法律法规要求办理安全施工备案手续。
2.组织开展安全教育培训，确保参与施工的人员掌握相关安全知识和操作技能。
3.编制施工方案，并送相关部门审批。
4.对参与吊装作业的起重机械进行检查和维护，确保其良好的工作状态。
5.统筹施工现场和周边环境，做好内外场地清理，保持施工区域的通畅和整洁。
三、吊装作业前的准备工作1.施工前，组织现场人员进行安全会议，明确各项安全措施和分工任务。
2.确保吊装作业的现场布置合理，保持吊装区域的平整与稳定。
3.检查吊装索具和绳索，并进行试验验收，确保其质量合格。
4.确定各项安全防护措施，如设置警示标志、警示线等。
5.对起重机械进行试运行，确保其正常工作。
四、吊装作业中的安全措施1.严格按照起重机械使用规范进行操作，禁止超负荷吊装和超速作业。
2.保持吊装区域的稳定，禁止在吊装区域内进行其他工作。
3.吊装过程中，由专人进行指挥，并设置专门的安全监护人员。
4.吊装作业人员必须佩戴安全帽、安全绳等个人防护装备。
5.吊装现场必须配备专业的救援器材和人员，确保在意外事故发生时能够及时进行救援。
6.在吊装过程中，禁止无关人员进入吊装区域，设置警示标志和警示线，确保施工现场的安全。
五、吊装作业结束后的安全措施1.吊装作业结束后，及时清理工地，恢复正常交通秩序。
2.对吊装设备进行归纳整理，妥善保管，进行设备的维护和保养。
3.做好吊装作业的总结和总结，并及时修订完善方案，以提高施工效率和安全性。
六、安全风险和应急措施1.安全风险：起重机械故障、吊装索具断裂、风力大等。
2.应急措施：及时检查和维护起重机械，确保其工作正常；定期检查和更换吊装索具；监测风力状况，如遇风力大，暂停吊装作业。
以上是T梁吊装专项安全施工方案的内容。
T梁吊装施工安全技术方案

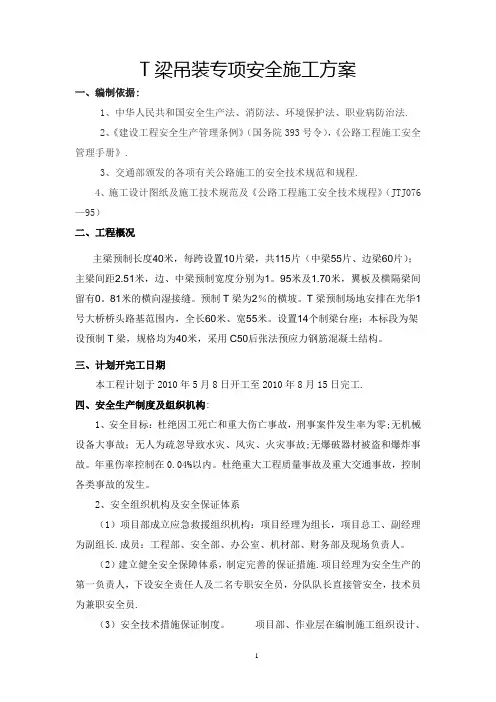

T梁吊装专项安全施工方案一、编制依据:1、中华人民共和国安全生产法、消防法、环境保护法、职业病防治法.2、《建设工程安全生产管理条例》（国务院393号令），《公路工程施工安全管理手册》.3、交通部颁发的各项有关公路施工的安全技术规范和规程.4、施工设计图纸及施工技术规范及《公路工程施工安全技术规程》（JTJ076—95）二、工程概况主梁预制长度40米，每跨设置10片梁，共115片（中梁55片、边梁60片）；主梁间距2.51米，边、中梁预制宽度分别为1。
95米及1.70米，翼板及横隔梁间留有0。
81米的横向湿接缝。
预制T梁为2％的横坡。
T梁预制场地安排在光华1号大桥桥头路基范围内，全长60米、宽55米。
设置14个制梁台座；本标段为架设预制T梁，规格均为40米，采用C50后张法预应力钢筋混凝土结构。
三、计划开完工日期本工程计划于2010年5月8日开工至2010年8月15日完工.四、安全生产制度及组织机构:1、安全目标：杜绝因工死亡和重大伤亡事故，刑事案件发生率为零;无机械设备大事故；无人为疏忽导致水灾、风灾、火灾事故;无爆破器材被盗和爆炸事故。
年重伤率控制在0.04%以内。
杜绝重大工程质量事故及重大交通事故，控制各类事故的发生。
2、安全组织机构及安全保证体系（1）项目部成立应急救援组织机构：项目经理为组长，项目总工、副经理为副组长.成员：工程部、安全部、办公室、机材部、财务部及现场负责人。
（2）建立健全安全保障体系，制定完善的保证措施.项目经理为安全生产的第一负责人，下设安全责任人及二名专职安全员，分队队长直接管安全，技术员为兼职安全员.（3）安全技术措施保证制度。
项目部、作业层在编制施工组织设计、制定施工方案和下达施工计划时,必须同时制度和下达施工安全技术措施，无安全技术措施，不准进行施工.（4)安全生产检查制度作业层专（兼）职安全员每天对所负责的施工区段按安全技术交底要求进行检查，项目部经理部专职安全工程师每天对重点工程、关键工序的安全生产情况进行监督检查，发现问题及时处理，并深入分析原因,查明责任、制度纠正和预防措施。
T梁预制安装专项施工方案
T梁预制安装专项施工方案一、引言T型梁是一种常用的预制混凝土构件，在桥梁、隧道等工程中得到了广泛应用。
T型梁的预制安装过程需要严格按照专项施工方案进行操作，以确保施工质量和安全。
本文将介绍T梁预制安装的专项施工方案，包括施工前的准备工作、施工过程中的注意事项以及施工后的验收标准。
二、施工前的准备工作1. 设计确认在进行T型梁的预制安装前，需要对设计图纸进行确认，确保与实际情况一致，并了解T型梁的规格、数量等信息。
2. 施工方案制定根据设计要求和实际情况，制定T梁的预制安装施工方案，包括施工步骤、安装顺序、作业人员安排等内容。
3. 材料准备准备好所需的T型梁、预制构件、支撑材料、绳索等施工材料，确保质量合格。
三、施工过程中的注意事项1. 施工现场准备在开始施工前，清理施工现场，确保平整清洁，设置施工标志和警示标识，确保安全施工。
2. T梁吊装使用专业起重设备对T型梁进行吊装，严格按照设计要求进行操作，确保吊装过程平稳顺利。
3. 安装定位将T型梁准确定位到预留位置上，调整位置、高度、水平度等参数，确保安装正确。
4. 连接固定通过螺栓、焊接等方式将T型梁连接固定，确保稳固牢固，承受荷载。
四、施工后的验收标准1. 外观检查对安装完成的T型梁进行外观检查，检查表面是否平整、无明显破损等问题。
2. 尺寸测量测量T型梁的尺寸是否符合设计要求，包括长度、宽度、高度等参数。
3. 承载力检测对T型梁进行承载力测试，确保其能够承受设计荷载的要求。
五、总结T梁预制安装是一项重要的工程活动，需要严格按照施工方案操作，确保施工质量和安全。
本文介绍了T梁预制安装的专项施工方案，包括施工前的准备工作、施工过程中的注意事项以及施工后的验收标准。
希望对相关从业人员有所帮助。
预制T梁安装施工专项方案
目录预制T梁安装施工专项方案一、编制依据、原则 (2)二、工程概况 (2)三、架梁设备简介 (4)四、架桥机拼装 (5)五、施工准备情况 (8)六、施工顺序及工期安排 (11)七、T梁安装施工工艺、方法、步骤及控制措施 (12)八、质量标准和检验方法 (16)九、质量、安全、工期、环保及文明施工的保证措施 (16)十、事故应急预案 (26)预制T梁安装安全专项方案一、安全施工方针 (29)二、安全施工目标 (29)三、安全组织保证措施及体系 (29)四、安全管理制度 (29)五、安全措施 (30)六、T型梁架设安装质量及安全保证措施 (31)预制T梁安装施工专项方案一、编制依据、原则1、编制依据①XXXX公路工程AX合同段施工合同文件、两阶段施工图设计、YKX+X~YKX+X,XX山X址改线段变更设计图等文件。
②现行公路工程行业施工技术规范及公路工程质量检验评定标准。
③XX省高速公路标准化施工指南。
④项目技术能力、设备情况、管理水平及施工经验等情况。
⑤根据合同要求，本标段工程于XXXX年X月底完工。
2、编制原则①管理人员和施工队伍：组织精干、高效的项目管理机构，选派具有多年高速公路桥梁安装经验的管理人员和技术人员组成强有力的项目领导班子，就近调集具有类似工程施工经验专业施工队伍参加本合同段施工。
②施工组织：统筹安排施工，做到均衡生产，采用先进的组织管理技术，提高施工机械化程度，降低成本，提高劳动生产率，减轻劳动强度。
③机械设备配套：采用先进的机械设备，组成配套合理、高效的机械化作业线，充分发挥设备的生产能力。
④施工工艺：根据本工程特点和施工内容，结合我单位多年来类似工程的施工经验，运用我公司开发的先进施工工法，实行试验先行。
⑤文明施工和环境保护：合理布置生产生活临时设施，施工生产按标准化作业，配合业主与地方搞好关系，做到文明施工。
严格按照《环境保护法》要求，积极维护当地自然环境和生态环境，保持线路两侧原有植被，最大限度地减少施工自然生态的破坏，保护环境，防止水土流失。
T梁吊装安全专项施工方案
方案预案：________ T梁吊装安全专项施工方案姓名：______________________单位：______________________日期：______年_____月_____日第1 页共10 页T梁吊装安全专项施工方案一、工程概况张承高速承德段TJ13合同段，起点桩号K28+200，终点桩号K37+000，里程长度8.8km。
标段内桥梁较多，，主线上大桥3座、中桥2座、分离式立交1座，互通区大桥2座、跨线桥1座、匝道桥2座，服务区大桥1座.二、编制总则为确保T梁重型构件吊装工作安全稳妥，避免发生施工生产责任事故，遵照交通部《公路桥涵施工技术规范》与《公路工程安全技术规程》的规定并结合以往施工过程取得经验，特制订《T梁吊装安全专项施工方案》。
三、梁板数量表桥名中心桩号桥梁全长(m)孔数及孔径(孔-米)预制梁数量(片)备注槽碾地中桥ZK28+423813-2518T梁K28+423813-2518T梁京通分离式立交ZK30+060813-2518T梁K30+080813-2518T梁杨树沟门中桥ZK30+695813-2518T梁K30+702813-2518T梁伊逊河1#大桥ZK31+11436712-3042T梁K31+12036712-3054T梁伊逊河2#大桥K31+95054718-30182T梁二道河大桥K32+51525610-2580箱梁八台子顺河大桥K33+90630612-2596箱梁八台子大桥K34+82525610-25120T梁匝道桥EK0+255.263153.55-3025T 梁四、T梁吊装施工计划根据我部的施工任务计划要求，结合工地现场的实际情况和当地气候条件，工程计划为：从xx年9月初开始，到xx年9月底全部结束。
五、安全施工方案1、T梁架设基本要求⑴支座的安设①支座安装前将墩台支座处和梁底面的油污去掉，垫石顶用高强水泥砂浆抹平，使其顶面标高符合设计要求。
T梁预制专项施工方案
T梁预制专项施工方案一、项目概况本项目道路桥梁工程的梁体施工，采用预制T梁作为主要构件材料，通过工地组装安装完成梁体的搭建。
二、施工准备1.施工人员的培训与技术考核：施工人员应具备相关工程的施工经验，并参加专项培训，通过技术考核后方可上岗。
2.材料准备：（2）混凝土配料：选择合适的混凝土配料，保证混凝土强度和耐久性要求。
（3）预应力钢材：采购符合国家标准的预应力钢材，并进行对照检验。
（4）预制模具：设计合理的预制模具，确保T梁尺寸和几何形状的精确度。
3.设备准备：（1）起重设备：选择适合的起重设备，用于搬运和安装T梁。
（2）混凝土搅拌车：选用质量稳定、搅拌均匀的混凝土搅拌车。
（3）工具准备：如流动起重机、扣具等。
4.管理准备：（1）施工组织设计：制定详细的施工组织设计，明确人员责任和工作流程。
（2）施工方案编制：编制详细的施工方案，包括预制梁体现场拆卸、运输、安装等方面的内容。
三、施工过程1.T梁预制现场拆卸：（1）提前与相关部门协调，制定拆卸方案并组织实施。
（2）拆卸过程中，要注意对现场周边环境的保护，防止其他设备和建筑物受损。
2.T梁运输：（1）选择适合的运输工具和路线，确保T梁的安全运输。
（2）运输过程中，要注意避免对T梁的冲击和碰撞，保持运输车辆的平稳行驶。
3.T梁安装：（1）根据施工方案组织施工人员进行T梁的安装，确保安全和准确性。
（2）安装过程中，要注意合理安排起重设备，并做好检测和验收工作。
四、安全措施1.安全教育培训：施工人员参加施工前的安全教育培训，并配备必要的个人防护用具。
2.规范操作：严格按照操作规程进行施工，杜绝违章操作和安全事故的发生。
3.安全设施：设置必要的警示标志、防护栏杆等安全设施，确保工地的安全环境。
4.安全监测：对施工过程进行定期安全监测，确保施工过程安全可控。
五、质量控制1.材料检验：对进场材料进行严格检验，确保材料的质量符合标准要求。
2.模具调整：合理调整预制模具，保证T梁的尺寸和几何形状精确度。
T梁吊装专项安全施工方案
T梁架设专项安全施工方案一、安全操作规程1、架桥机操作人员由经过一定培训，了解架桥机的机械构造、性能和熟悉架梁工法和过孔工法的人员操作，在工作时，精力要集中。
必须有足够的睡眠，工作中不准打瞌睡，酒后禁止吊运工作,高空作业必须系好安全带.2、吊梁前检查轨道是否平整可靠，运梁平车重载时只能采用低速档启动和运行；运梁平车运梁时，前后必须有人相随,随时注意轨道、T梁的平稳性，以防T梁倾倒。
运梁平车载上T梁后,如不能立即启动并运行则必须用卡子卡死平车.3、喂梁前必须仔细检查导梁及前支架各部位销子是否锁定，并插上防退销，切忌前支架撑起油缸到位后不锁销子而加载；检查塞垫、枕木、轨道及连接板的安装是否符合要求.4、吊装前，检查操作机电系统是否可靠，各电机、制动器是否灵活可靠，空载情况下应校验各限位开关和行程开关。
5、吊装前，应统一指挥信号；吊装时，指挥人员发出的信号与操作人员意见不一致时操作人员应发询问信号，在确认指挥信号与指挥意图一致时，才能开车。
6、操作架桥机时，应合理掌握控制按钮，除两手外,不允许身体其他部位接触控制面板；吊装过程使用控制按钮操作，不可利用安全装置来停车.另外，操作人员不能离开控制柜,以防突然情况发生，不能采取紧急措施.7、要有专人指挥,多人挂钩时，操作人员只服从吊运前确定的指挥人员的指挥，但对任何人发出的危险信号，操作人员应立即采取相应措施。
8、架桥机在吊运T梁过程中,如遇到起升机构制动突然失灵时，操作人员应立即发出信号,通知附近人员离开,并迅速按动控制按钮反复起落T梁，并开动小车选择安全地点，把T梁放下，不应任其自由下落，随后再进行检修，决不可在吊运过程中进行检修。
9、在吊T梁时，应使承载均匀、平稳、不能忽起忽落；起升机构的钢丝绳应保持垂直；同时，起吊和降落做到同步，注意控制好前后端的高度差；在架桥机所受的负荷不能超过其最大起重量的情况下方可起吊T梁。
10、在操作过程中，应有专人分别位于前、中支架处观察和监听，如果发现不正常现象或听到不正常声音时，应采取相应措施，并停车检查,排除故障.未找出原因,不能开车。
T梁吊装施工方案
T梁吊装施工方案一、T梁吊装前技术准备工作1、吊装工作组织专业队伍进行施工，T梁预制完成后用固定在预制场的龙门吊吊装出坑；用运梁炮车运送T梁给架桥机喂梁，架桥机架设T梁。
2、为保证架桥机过孔、喂梁、吊装安全可靠、吊装前应对架机过孔的配重、轮压及其喂梁吊装时进行验算才能进行下道工作。
3、组织各职能部门全面检查并落实施工组织提出的架梁技术、材料、机械、电力、设备、人员等方面的准备工作。
4、全面检查各墩台支承面的平整度、横向坡度是否符合设计要求，否则应修凿平整并以水泥砂浆抹平使其符合要求，并征得监理工程师批准。
5、墩台上的支座中心位置及桥梁端线放样，并要再三复核查落实保证其符合设计。
6、对预制好的T梁作全面检查，检查其外形和构件的预埋件尺寸和位置，是否符合图纸规定。
安装时要准确就位，横隔板两两对准。
二、架桥机操作使用时注意事项1、架桥机拼装后一定要进行吊重试吊运行，然后再运行到位开始安装作业。
2、架桥机安装作业时，将要经常注意安全检查，每安装一孔必须进行一次全面安全检查，发现问题要停止工作并及时处理后才能继续作业。
不允许机械带故障工作。
3、架桥机纵向移位前，两个起吊天车要移到后支腿附近，并要求作临时固定，以防架桥机纵向运行时失稳。
4、架桥机纵向运行轨道两侧轨顶高度要求对应水平，保持平稳及轨距。
前、中、后支腿各横向运行轨道要求水平，并控制三者间的轨距并必须平行。
5、架桥机天车起吊T梁纵向运行时，前支腿部位要求用手拉葫芦与横移轨道拉紧固定，加强稳定性。
6、五级风以上及雾、雨等恶劣天气停止架桥作业，同时必须提前用索具稳固起吊天车和架桥机整机。
架桥机停止工作时要切断电源，以防发生意外。
7、在架桥机纵移、横移轨道两端必须设置挡铁，以保证架桥机移位的安全性。
8、在架桥机工作前，应调整前、中、后支腿高度，使架桥机主梁纵坡≤1.5%。
三、T梁吊装工艺技术1、吊装顺序从0#桥台第一跨开始依次逐跨过孔架设，每跨应先架好3片内梁后，再架边梁，以便固定边梁。
T梁预制安装专项工程施工组织方案
T梁预制安装专项工程施工组织方案目录一、项目介绍 (1)2.施工进度 (1)3.施工准备 (2)3.1 T梁底座及场地准备 (2)3.2人员配备 (2)3.2机械配置 (2)四、总体建设方案 (2)五、施工工艺及施工方法 (3)5.1钢筋加工 (3)5.2模板安装和拆卸 (3)5.3混凝土浇筑和养护 (4)6. 质量保证措施 (7)七、安全保障措施 (10)八、环保文明建设 (11)8.1文明建设 (11)8.2环境保护措施 (12)T型梁装配式安装专项施工方案一、项目介绍京侯桥位于金谷镇华云村。
它是海峡经济区西海岸高速公路网的连接线泉州安溪段上的一座独立桥梁。
该桥为单线双宽桥。
左线起点编号：ZK15+319.6，终点编号：ZK15+319.6；右线起点编号：YK15+369.5，终点编号：YK15+618.5；左线里程291m，右线里程249m。
井后桥上部结构为：左线（3*40）PC连续T梁+（4*40）PC连续钢T梁，右线（3*40）PC连续钢T梁+（3* 40）PC连续钢结构T梁；预应力混凝土T梁共65根。
该桥所有T梁均在梁场预制，运至现场吊装。
二、工期安排该桥T梁施工计划于2013年1月10日开工，2013年3月29日竣工，具体安排如下：三、施工准备3.1 T梁台座及场地准备T型钢预制场位于清水岩互通区，本标段T型钢全部在该场预制；T型梁底座采用现浇C20混凝土，底座高度25cm ，两端适当加厚。
底座顶面尺寸与梁底相同。
大小要匹配。
在底座顶面两侧安装5 ×5cm角钢，并在其上铺设δ =10mm厚钢板。
根据要求设置向下的外倾角，外倾角按二次抛物线处理。
预制梁采用模板厂定制的标准化整体钢模板。
模板采用δ10mm钢板制作。
[12和∠50 ×75用作纵横肋和支架。
对于整个钢模，模板的接缝处设有挤压密封胶带，以防止接缝处渗漏。
法兰梳模板应设置加强筋，以确保模板不会跑偏，不会变形。
