电路基础原理电路的非线性与线性化
电路基础原理理解电路中的非线性与线性
电路基础原理理解电路中的非线性与线性电路是由各种元器件组成的电子设备，我们日常生活中无处不在地与电路打交道。
理解电路的基础原理是非常重要的，其中非线性与线性是理解电路工作方式的两个关键概念。
一、什么是非线性电路？非线性电路是指电路中电流与电压之间的关系不符合线性规律的电路。
在非线性电路中，电流与电压之间的关系是复杂的，且无法通过简单的比例关系来描述。
非线性电路可以产生丰富多样的非线性现象，例如非线性失真、振荡、混频等。
非线性电路通常由非线性元件组成，如二极管、三极管等。
以二极管为例，它的特性曲线是一个非线性曲线，即其电流与电压之间的关系不是一条直线。
在低电压区域，二极管处于截止状态，电流很小；而在高电压区域，二极管进入饱和状态，电流增加很快。
正是因为这种非线性特性，二极管在电路中才能起到许多重要的作用，如整流、稳压等。
二、什么是线性电路？线性电路是指电路中电流与电压之间的关系符合线性规律的电路。
在线性电路中，电流与电压之间的关系可以通过简单的比例关系来描述，即符合欧姆定律。
线性电路的特点是稳定、可预测且易于分析。
线性电路通常由线性元件组成，如电阻、电容、电感等。
以电阻为例，其特性曲线是一条直线，即其电流与电压之间存在一个恒定的比例关系。
这使得电阻在电路中能够起到稳定限流的作用，是电路设计中不可或缺的元件之一。
三、非线性与线性在电路设计中的应用非线性电路的特性使得其在电路设计中有着特殊的应用。
例如，非线性元件可以用于构建振荡电路，实现信号的放大和调节。
同时，非线性元件的非线性特性也可以用来改变信号的波形，产生特定的效果，如失真音效等。
在放大器的设计中，可以通过合理利用非线性元件的特性，提高放大器的线性度和功率。
线性电路在电路设计中也扮演着重要的角色。
线性电路的稳定性使得我们能够更好地预测电路的工作情况，便于调试和优化。
在许多电子设备中，例如放大器、滤波器等，线性电路起到了关键的作用。
此外，从线性电路理论出发，我们还可以推导出更复杂的非线性电路。
线性电路与非线性电路
一、线性电路线性电路是指完全由线性元件构成的电路,如纯粹由电阻电源等线性元件构成的电路就是线性元件（电路）.线性就是指输入和输出之间关系是否可以用线性函数表示。
齐次，非齐次是指方程中有没有常数项。
二、非线性电路nonlinear electric circuit含有除独立电源之外的非线性元件的电路。
电工中常利用某些元器件的非线性。
例如，避雷器的非线性特性表现为高电压下电阻值变小，这可用于保护雷电下的电工设备。
非线性电路有6个特点：①稳态不唯一。
用刀开关断开直流电路时，由于电弧的非线性使这时的电路出现由不同起始条件决定的两个稳态——一个有电弧，因而电路中有电流；另一个电弧熄灭，因而电路中无电流。
②自激振荡。
在有些非线性电路里，独立电源虽然是直流电源，电路的稳态电压（或电流）却可以有周期变化的分量，电路里出现了自激振荡。
音频信号发生器的自激振荡电路中因有放大器这一非线性元件，可产生其波形接近正弦的周期振荡。
③谐波。
正弦激励作用于非线性电路且电路有周期响应时，响应的波形一般为非正弦的，含有高次谐波分量或次谐波分量。
例如，整流电路中的电流常会有高次谐波分量。
④跳跃现象。
非线性电路中，参数（电阻、电感、振幅、频率等）改变到分岔值时响应会突变，出现跳跃现象。
铁磁谐振电路中就会发生电流跳跃现象。
⑤频率捕捉。
正弦激励作用于自激振荡电路时，若激励频率与自激振荡频率二者相差很小，响应会与激励同步。
⑥混沌。
20世纪20年代，荷兰人B.范德坡尔描述电子管振荡电路的方程，成为研究混沌现象的先声。
非线性元件电路是指由非线性元件构成的电路,如线圈,电容等够成的LR,CR,LC,LCR 电路等,这些可构成微分电路或积分电路,这就是非线性电路。
电路理论课件第17章非线性电路
非线性电路的应用
01
02
03
信号处理
非线性电路可以用于信号 处理，如音频压缩、噪声 消除等。
通信系统
非线性电路在通信系统中 用于调制解调、信号放大 等。
自动控制系统
非线性电路在自动控制系 统中用于实现非线性控制 逻辑和算法。
02
非线性元件
非线性元件 非线性电阻
总结词
非线性电阻是指电阻值随输入电 压的非线性变化的电子元件。
通过观察仿真得到的电压、电流波形， 分析非线性元件对电路性能的影响。
参数分析
分析仿真结果中的元件参数，如电阻、 电容、电感等，了解其在非线性条件 下的变化情况。
性能评估
根据仿真结果，评估非线性电路的性 能指标，如频率响应、稳定性等。
优化设计
通过对仿真结果的分析，对非线性电 路的设计进行优化，提高其性能或降 低成本。
仿真实验步骤
1. 建立电路模型
根据非线性电路的原理图，在 仿真软件中建立相应的电路模
型。
2. 设置仿真参数
选择适当的仿真算法、时间步 长、精度等参数。
3. 运行仿真
设置好参数后，启动仿真过程 ，观察仿真结果。
4. 结果分析
对仿真结果进行分析，验证非 线性电路的工作原理和特性。
仿真结果分析
波形分析
03
非线性电路的分析方法
非线性电路的分析方法
• 请输入您的内容
04
非线性电路的稳定性分 析
静态稳定性分析
分析方法
通过求解系统的平衡点，判断平衡点的稳定性。
平衡点的求解方法
通过设置系统的输入信号为0，然后求解系统的状态方程。
平衡点的稳定性判断
通过判断平衡点的导数矩阵的行列式和迹的正负来判断。
25 线性电路与非线性电路
+E – 试求检流计
(3) 联立解出 IG 支路电流法是电路分析中最基本的
中的电流IG。 因支路数 b=6，
方法之一，但当支路数较多时，所需 方程的个数较多，求解不方便。
所以要列6个方程。
练习:图示电路中，已知：US1=10V，US2=20V， R1=R2=R3=R4=R5=2。求电流I。
.I
.
R3
b
结点数为 n，则可列出 n-1 个独立的结点方程式。
（3）确定余下所需的方程式数，列出独立的回路电压方程式。
左网孔： R1 I1+ R3I3= E1
右网孔： R2 I2+ R3I3= E2
（4）解联立方程式，求出各支路电流的数值。
返回
上一节
下一节
下一页
p26例2－5－1：
用支路电流法建立电路的计算模型并求电路中电流。
(含非线性元件的电路)
非线性元件的参数不是常数，而遵循某种特定的非线性
函数关系。其大小与U、I有关，伏安特性不是过原点的直
线而是曲线。
i
u=f(i)
IQ
工作点
0
Uu
2.非线性电路的静态分析方法 ——图解分析法法
(只含有一个非线性元件的电路)
RS +
i
线性 非线性
u = US – RS i u= f (i)
— 与激励u无关 — 与激励i无关
线性元件的伏安特性是一 条过原点的直线。
C q 常数 u
— 与激励u无关 u
关联方向下
u=Ri
u L di dt
i C du dt
o
i
线性电阻的伏安特性
2.线性电路性质
1) 比例性 若r f (e), 则f (ke) kf (e) kr 2) 叠加性 若r1 f (e1 ), r2 f (e2 ), 则f (e1,e2 ) f (e1 ) f (e2 )
非线性电路基础知识讲解
1.理想运算放大器的饱和特性 uo
i-
u-
_∞
Usat
ud
+
uo
u+
+
i+
o
ud
有关系式：
-Usat
返回 上页 下页
输入、输出电压的关系分为三个区域：
uo Usat
正饱和区
负饱和区
o
-Usat
ud 线性区
注意 当运放在饱和区工作时，它是在非线性
区工作，此时ud不为零。
返回 上页 下页
例 分析图示电路的驱动点特性。计及运放工作在
表示，其斜率分别为：
G=Ga 当u < U1 G=Gb 当U1 <u < U2 G=Gc 当u > U2
把伏安特性分解为三个特性：
i Gc
Gb
o Ga U1 U2 u
i
当u < U1有： G1u =Gau
Gb Gc
G1=Ga
o Ga U1 U2 u
返回 上页 下页
当U1 <u < U2，有： G1u+G2u =Gbu G1+G2 =Gb
与之对应。
b)对任一电流值则可能有
多个电压与之对应 。
o
u
N形
返回 上页 下页
注意 流控型和压控型电阻的伏安特性均有一
段下倾段，在此段内电流随电压增大而减小。
i
i
o ③单调型电阻
u
o
u
电阻的伏安特性单调增长或单 调下降。
返回 上页 下页
例 p—n结二极管的伏安特性。 i
其伏安特性为：
+u -
i
特点
例1 电路中非线性电阻的特性为：
电路基础原理理解电路中的线性与非线性元件
电路基础原理理解电路中的线性与非线性元件电路基础原理：理解电路中的线性与非线性元件在我们日常生活中，电路无处不在。
电路是电子设备中的核心组成部分，也是现代科技发展的基石之一。
在电路中，有线性元件和非线性元件两种不同类型的元件，它们在电路中发挥着不同的作用。
本文将以电路基础原理为主题，来探讨电路中的线性与非线性元件的特性和应用。
首先，我们来了解线性元件。
线性元件是指其电压-电流特性符合线性关系的元件。
这意味着当通过线性元件的电流变化时，电压也会按照相同的比例变化。
常见的线性元件有电阻和电感。
电阻是一种最基础的线性元件，它阻碍电流的流动。
它根据欧姆定律的基本原理，即电流与电压成正比关系，来实现对电流的控制。
在电路中，电阻常常被用来限制电流的大小，调整电压和电流的比例关系。
电感则是另一种常见的线性元件，它具有存储和释放能量的作用。
电感的特性是根据法拉第电磁感应定律进行描述的，即电压变化率与电流变化率成正比。
电感的应用十分广泛，在许多电子设备中用于滤波、调节电流和延迟信号等。
除了线性元件外，非线性元件也是电路中不可或缺的一部分。
与线性元件不同，非线性元件的电压-电流特性不符合简单的线性关系。
它们在电路中引入了非线性的行为，常常用于信号处理和放大。
二极管是最基本的非线性元件之一。
它有一个特殊的电流-电压关系，即正向导通电流非常大，而反向导通电流几乎为零。
这使得二极管在电路中常被用作整流器、开关和信号处理器。
另一个重要的非线性元件是晶体管。
晶体管是一种三端元件，可以实现电流和电压的放大功能。
通过控制输入端电流，晶体管可以控制输出端的电流和电压信号。
因此，晶体管被广泛用于放大电路、开关电路和逻辑电路等。
除了二极管和晶体管，还有一些其他的非线性元件，如场效应管和压敏电阻等。
它们在电路中发挥着重要的作用，丰富了电子设备的功能和可行性。
总之，电路作为电子设备的核心部分，是电子技术的基石。
在电路中，线性元件和非线性元件扮演着不同的角色和功能。
《非线性电路》课件
状态空间法
通过建立和求解状态方程，分析系统的动态 行为和稳定性。
05
非线性电路的仿真 技术
电路仿真软件介绍
Multisim
一款功能强大的电路仿真软件， 适用于模拟和数字电路的仿真， 特别适合非线性电路的仿真。
PSPICE
由MicroSim公司开发的一款电路 仿真软件，适用于模拟和混合信 号电路的仿真。
LTSpice
一款专门用于模拟电路仿真的软 件，具有强大的分析功能和直观 的用户界面。
仿真步骤与技巧
建立电路模型
根据非线性电路的原理图，在仿真软件中建立相应的电路模型。
设置仿真参数
根据需要，设置适当的仿真参数，如时间步长、仿真类型（稳态或瞬态）等。
运行仿真
设置好参数后，运行仿真，观察仿真结果。
分析仿真数据
04
非线性电路的稳定 性分析
稳定性定义
稳定性定义
一个电路在受到扰动后能够回到原来的平衡状态，则称该电路是 稳定的。
平衡状态
电路中各元件的电压、电流和功率达到一种相对静止的状态。
扰动
任何能使电路状态发生变化的外部作用，如电源电压波动、元件参 数变化等。
稳定性判据
1 2
劳斯稳定判据
通过计算系统的传递函数，确定系统稳定性的判 据。
非线性电路在各领域的应用前景
在通信领域，非线性电路可用于信号 处理、调制解调和光通信等方面，提 高通信系统的性能和稳定性。
在生物医学领域，非线性电路可用于 生理信号处理、医学影像和生物信息 等方面，为生物医学研究和临床应用 提供新的工具和方法。
在能源领域，非线性电路可用于电力 电子、电机控制和可再生能源转换等 方面，提高能源利用效率和系统稳定 性。
线性电子线路与非线性电子线
线性与非线性的定义
线性
在数学和物理中，线性关系指的是变量之间的关系是线性的，即它们满足一次方程的性质。在线性电 子线路中，电压和电流之间的关系可以用线性方程表示，即输出电压或电流与输入电压或电流成正比 。
非线性
与线性相反，非线性关系指的是变量之间的关系不是线性的，即它们不满足一次方程的性质。在非线 性电子线路中，电压和电流之间的关系不能用线性方程表示，即输出电压或电流与输入电压或电流不 成正比。
性能指标的比较
线性电子线路
线性电子线路的性能指标主要包括增益 、带宽、噪声系数等。由于其输出信号 与输入信号成正比关系，因此线性电子 线路具有较好的稳定性和可靠性。
VS
非线性电子线路
非线性电子线路的性能指标主要包括转换 函数、非线性失真系数、动态范围等。由 于其输出信号与输入信号之间存在复杂的 非线性关系，因此非线性电子线路具有较 大的动态范围和较高的灵敏度。
理和分析这些非正弦波信号。
05
CATALOGUE
未来发展趋势
线性电子线路的未来发展
集成化
随着微电子技术的不断进步，线 性电子线路将进一步向集成化方 向发展，实现更小体积、更高性
能的电路。
智能化
借助人工智能和机器学习技术， 线性电子线路将能够实现自适应 、自优化等功能，提高电路的性
能和稳定性。
绿色化
04
CATALOGUE
线性与非线性电子线路的比较
工作原理的比较
线性电子线路
线性电子线路是指其输出信号与输入信号成正比关系的电子 线路。在线性电子线路中，输出信号的幅度和相位与输入信 号的幅度和相位成正比关系。
非线性电子线路
非线性电子线路是指其输出信号与输入信号不成正比关系的 电子线路。在非线性电子线路中，输出信号的幅度、相位或 频率与输入信号的幅度、相位或频率之间存在非线性关系。
非线性电路分析与设计原理
非线性电路分析与设计原理非线性电路是电子电路中一种重要的电路类型，它具有非线性的特性。
非线性电路在很多电子设备和系统中起着至关重要的作用。
本文将介绍非线性电路的分析与设计原理，包括基本概念、数学模型、常见的非线性电路元件和方法。
1. 非线性电路的基本概念非线性电路是指输出电流或电压与输入电流或电压不呈线性关系的电路。
与线性电路不同，非线性电路的输出信号与输入信号之间存在非线性关系，因此分析和设计非线性电路需要一种不同的方法。
2. 非线性电路的数学模型非线性电路的数学模型可以通过曲线拟合、泰勒级数展开等方法得到。
其中，最常用的数学模型是非线性电路的伏安特性曲线。
伏安特性曲线描述了电路元件的电流与电压之间的关系，是分析和设计非线性电路的基础。
对于复杂的非线性电路，可以使用数值方法或仿真软件进行模拟和分析。
3. 常见的非线性电路元件常见的非线性电路元件包括二极管、晶体管、场效应管、变阻器等。
这些元件在电子设备中广泛应用，在放大、调制、开关等方面起着重要作用。
了解非线性电路元件的特性、参数和使用方法是进行非线性电路分析与设计的基础。
4. 非线性电路的分析方法非线性电路的分析方法有很多种，常用的有直流分析和交流分析。
直流分析主要研究电路在恒定直流条件下的特性，包括电流、电压、功率等。
交流分析则考虑了电路中的频率响应和增益等参数，用于研究电路在变化的交流信号下的工作情况。
5. 非线性电路的设计原理非线性电路的设计原理在很大程度上依赖于具体应用的需求。
设计原理包括选择合适的非线性元件、确定电路拓扑结构、计算电路参数和进行性能优化等。
同时，还需要考虑电路的稳定性、可靠性、功耗等因素。
6. 非线性电路的实际应用非线性电路在电子设备和系统中有广泛的应用。
例如在无线通信中的功放电路、音频放大器、调制电路等。
非线性电路的分析与设计是实现这些应用的关键，有助于提高电路性能和系统的可靠性。
结语非线性电路分析与设计是电子工程领域中的重要课题。
线性与非线性电路
线性与非线性电路
仅由线性元件组成的电路称为线性电路。
若电路中至少含有一个非线性元件，则电路称为非线性电路。
线性元件与非线性元件的含义在介绍电路元件时给出。
线性电路的最基本的特性是它具有叠加性和均匀性。
叠加性和均匀性的含义可以用下面的图来说明。
图中的方框表示电路，x 表示加在电路上的输入信号，或称激励；y 表示电路对该输入信号产生的输出，或称响应。
叠加性的含义是：若激励x1产生的激励为y1, 激励x2产生的激励为y2，则当 x1 与 x2 共同作用于电路时产生的响应为 y1 + y2 。
均匀性的含义是：若激励 x作用于电路产生的响应为 y，则激励 ky 做用于电路产生的响应必为 ky 。
换句话说，线性电路对于各个激励共同作用的响应是各个激励的加权之和。
严格说来，真正的线性电路在实际中是不存在的。
但是大量的实际电路在一定条件下都可以近似视为线性电路。
在电路理论中，对线性电路的研究已经有了相当长的历史，有了成熟的理论和方法。
本课
程作为电路理论的入门课程，主要研究线性电路。
此外，为了讨论问题的方便，可以把激励电源（独立源）放在电路内部，独立源和线性无源元件组成的电路也称为线性含源电路或线性电路。
线性电路与非线性电路分析
线性电路与非线性电路分析电路是电子学的基础，而其中又有线性电路和非线性电路两种不同类型。
线性电路是指其输出信号与输入信号成正比关系的电路，而非线性电路则是指输出信号与输入信号之间不成比例的关系。
线性电路的分析对于电子学的理解和应用至关重要。
它是基于线性方程和等效电路模型进行的，这些模型描述了电路元件之间的关系。
线性电路的特点是稳定且具有可预测性，因为其输出信号可以精确地预测和计算。
这种可预测性使得线性电路在通信、控制系统、信号处理等方面有着广泛的应用。
在线性电路中，使用欧姆定律和基尔霍夫定律等基本电路分析方法可以求解电流、电压和功率等参数。
例如，可以根据电阻的电流-电压关系和电压分压定律来计算电路中的电流和电压值。
这种方法使得可以通过简单的代数方程来解决线性电路问题，进而实现对电路行为的准确预测。
此外，线性电路的分析还可以通过神经网络、传递函数和矩阵等数学工具实现。
这些方法能够更详细地描述电路中信号的传输和变换过程，从而帮助我们更好地理解和设计线性电路。
然而，现实世界中仅有线性电路是远远不够的。
许多电路和电子设备都包含非线性元件，如二极管、晶体管和放大器等。
非线性电路的分析比线性电路更加复杂。
这是因为非线性元件的输出信号与输入信号之间存在非线性关系，这种关系无法使用简单的方程或等效电路模型来表示。
在非线性电路中，电流和电压之间的关系不再可预测，并且可能发生频率响应和波形失真等问题。
因此，对非线性电路的分析需要采用更复杂的方法。
其中一种常用的方法是使用微分方程和数值模拟。
这些方法将电路元件的特性和动态方程结合起来，以微分方程的形式描述电路中的响应。
然后，可以使用数值方法，如欧拉法或Runge-Kutta法，求解这些微分方程，以得到电路中的电流和电压的变化。
非线性电路的分析也可以借助于电路模拟软件，通过对电路进行仿真和观察，来理解和预测电路的行为。
线性电路和非线性电路在电子学中扮演着不同的角色，各具优势。
电路原理第6章 非线性电路简介
16
图6.8 非线性电阻电路的工作点
17
18
6.3 非线性电路的方程
只要是集总参数电路，基尔霍夫定律就都适用，而不管电路是线 性、非线性的，有源、无源的，时变、非时变的。所以非线性电路方程与 线性电路方程的差别也仅在元件的特性方程上。非线性电阻电路的方 程则是一组非线性代数方程，而含有非线性储能元件的电路方程，则是 一组非线性微分方程。下面通过实例来说明。 例6.2 电路如图6.9所示，其中非线性 电阻的特性方程为u3＝20i13／2。试列写电路 方程。 解 ①先列写各电阻的电压、电流约束 关系为： 图6.9
图6.5 非线性电感
10
非线性电感元件电流与磁通链的一般关系为 (6.9)
其中前式称为磁通控制的电感，后者为电流 控制的电感。同样，也有静态和动态电感的
概念，它们分别定义如下：在工作点P上
11
图6.5中，P点的静态电感L与 成正比，P点的动态电感则与 成正比。 电感也有单调型的，即ψ⁃i曲线单调增加或单调下降。因为大多数 实际的非线性电感元件都包含铁磁材料做成的心子，考虑到铁磁材料 的磁滞现象，故ψ⁃i特性具有回线形状，如图6.6所示。
ＯＡ表示；当加反向电压时，二极管完全不导通，其伏安特性用ＯB表示。
图6.18 晶体二极管的u⁃i曲线
43
例6.6 ①电路如图6.19(a)所示，电阻R的伏安特性如图6.19(b) 所示，Ｄ为理想二极管，ＵS为理想直流电压源。试作出此电路的伏安特 性曲线。 ②把上图电路中的二极管Ｄ，电阻R与直流电流源ＩS并联，如图 6.19(d)所示，试作出此并联电路的伏安特性曲线。
图6.19
44
45
图
图6.21
46
47
48
线性与非线性数字电路的特性与分析
线性与非线性数字电路的特性与分析线性和非线性数字电路是电子工程领域中非常重要的概念。
本文将讨论线性与非线性数字电路的特性和分析方法，并对它们的应用进行简要的介绍。
一、线性数字电路的特性与分析线性数字电路是指输入与输出之间存在线性关系的电路。
其特点是当输入信号发生变化时，输出信号的变化与输入信号的变化成比例关系。
1.1 线性数字电路的概念线性数字电路是基于线性电路理论发展起来的一种特殊电路。
它使用线性元件（如电阻、电容和电感等）和线性变换器（如放大器和滤波器等）来实现对输入信号的线性处理。
1.2 线性数字电路的特性线性数字电路具有以下特性：（1）输入与输出之间存在线性关系；（2）满足叠加原理，即输入信号可以分解为多个独立分量，每个分量在线性电路中处理后再合成为输出；（3）具有线性增益，即输出信号的幅度与输入信号的幅度成正比；（4）具有相位不变性，即输入信号的相位和频率不会影响输出信号的相位和频率。
1.3 线性数字电路的分析方法线性数字电路的分析方法可分为两种：时域分析和频域分析。
（1）时域分析：时域分析是通过对输入和输出信号在时域上的波形进行分析，来研究电路的动态性能和响应特性。
常用的时域分析方法有响应函数法、微分方程法和复数法等。
（2）频域分析：频域分析是通过将输入和输出信号变换到频域上进行分析，来研究电路的频率响应和频率特性。
常用的频域分析方法有傅里叶变换、拉普拉斯变换和z变换等。
二、非线性数字电路的特性与分析非线性数字电路是指输入与输出之间不存在线性关系的电路。
其特点是当输入信号发生变化时，输出信号的变化与输入信号的变化呈非线性关系。
2.1 非线性数字电路的概念非线性数字电路是指使用非线性元件（如二极管、三极管和场效应管等）和非线性变换器（如比较器和非线性滤波器等）构成的电路。
它能实现对输入信号的非线性处理和处理非线性系统。
2.2 非线性数字电路的特性非线性数字电路具有以下特性：（1）输入与输出之间不存在线性关系；（2）不满足叠加原理，即输入信号无法分解为多个独立分量，每个分量在非线性电路中处理后再合成为输出；（3）具有非线性增益，即输出信号的幅度与输入信号的幅度不成比例；（4）由于存在非线性元件，可能会产生谐波失真等非线性失真。
电路中的电流与电压的非线性关系
电路中的电流与电压的非线性关系电流与电压是电路中最基本的物理量，它们之间的关系对于电路的设计和分析具有重要的意义。
在理想情况下，电流与电压的关系是线性的，即满足欧姆定律。
然而，在实际电路中，往往存在着电流与电压的非线性关系。
一、背景介绍电路中的电流与电压之间的关系是由电路元件的特性所决定的。
在线性电路中，电流与电压满足欧姆定律，即电流与电压成正比例关系，比例系数为电阻。
这种线性关系在许多电路应用中得到了广泛应用。
然而，在某些特殊情况下，电流与电压之间的关系不再满足欧姆定律，即存在非线性关系。
这主要是因为电路元件的非线性特性，例如二极管、场效应管等。
非线性关系的存在使得电流与电压之间的关系更加复杂，需要采用不同的方法进行分析和计算。
二、电路中的非线性元件电子元件的非线性特性是导致电路中电流与电压非线性关系的主要原因。
以下是几个常见的非线性元件：1. 二极管：二极管是一种最常见的非线性元件。
在正向偏置时，二极管呈现出低电阻的特性，电流与电压之间的关系近似为指数函数。
而在反向偏置时，二极管表现出高电阻，基本上不导通电流。
2. 场效应管：场效应管是一种三极管，也是一种重要的非线性元件。
场效应管通过调节栅极电压来控制漏极与源极之间的电流，其工作原理与二极管有所不同，但同样存在非线性关系。
3. 电容器：电容器在电路中主要用于储存电荷。
在直流电路中，电容器对电流呈现开路状态，电流与电压之间的关系是非线性的。
而在交流电路中，电容器对电流的阻抗与频率成反比，同样呈现非线性关系。
三、非线性关系的影响非线性关系对电路的性能和稳定性产生重要影响。
以下是一些主要影响：1. 谐波产生：非线性关系会导致电路中产生谐波成分，这对于一些精密仪器和通信系统来说是不可接受的。
因此，在设计这些电路时，需要采取相应的补偿和抑制措施。
2. 工作点漂移：由于非线性关系的存在，电路的工作点可能会发生漂移。
这意味着电路在不同的工作条件下，其性能表现会有所变化。
电气控制系统的线性与非线性设计
电气控制系统的线性与非线性设计电气控制系统一直是工业生产中不可或缺的一部分。
它可以帮助我们完成一些复杂、高效、自动化的工作，提高工作效率并降低生产成本。
而电气控制系统的设计也是非常重要的，其中的线性与非线性设计更是关键的一部分。
本文将介绍电气控制系统的线性与非线性设计。
一、电气控制系统的线性设计电气控制系统中的线性设计主要是指系统的传输函数为线性的情况。
线性设计需要遵循叠加原理和比例原理。
即给定两个输入信号，其输出信号是这两个输入信号的线性组合，也就是说，输出信号是输入信号的加权和。
线性设计最常见的一个例子就是PID控制器。
PID是一种比例-积分-微分控制算法，可以很好地控制系统。
在PID控制器的设计中，我们需要根据系统的特点合理地选择比例系数、积分系数和微分系数，最终得到一个良好的PID控制器。
线性设计有着优秀的稳定性和预测性，常常用于科研和经济领域。
但是，线性设计存在一个比较突出的问题，那就是它无法描述非线性系统。
因此，我们需要一些非线性设计方法。
二、电气控制系统的非线性设计非线性设计是指系统的传输函数为非线性的情况。
非线性设计比线性设计更加复杂，但是却能够更好地描述实际的系统。
在非线性控制中，我们需要使用一些有趣的数学方法，例如系统的英数学、滑动控制和神经网络控制等等。
其中，滑动控制是非线性控制中的一种典型方法。
滑动控制是利用滑动面来描述非线性系统的动态特性。
滑动面等效于一个虚假平面，可以保证系统在滑动面上保持不变的特性。
另外，神经网络控制也是非常流行的一种非线性控制方法。
神经网络控制利用神经元的特性，可以学习复杂的非线性映射关系。
这种方法不仅可以用于复杂的系统建模，还可以用于实时的系统控制。
总之，非线性控制方法比线性控制更符合实际，更加灵活，并且可以处理那些非线性系统的特殊问题。
因此，在实际控制系统中，非线性设计变得越来越重要。
三、电气控制系统线性与非线性设计的比较线性设计和非线性设计各有优点和缺点。
线性电路和非线性电路之间的区别
线性电路和⾮线性电路之间的区别 线性电路和⾮线性电路的主要区别是什么？ 输⼊和输出信号之间的关系是⾮线性电路和线性电路之间的区别。
对于所有输⼊信号速率，如果确定线性电路的输出信号和输⼊信号之间的关系，则数字将是⼀条直线。
⾮线性电路的输出不是⼀条直线。
相反，曲线将是输出。
在⾮线性电路中，另⼀种可能性是输出是输⼊的分段函数。
虽然函数的每个部分在⼀定的输⼊范围内是线性的，但分段函数是⾮线性的。
根据定义，电路是⾮线性的，因为输出信号在不同位置是不连续的。
如果这听起来奇怪，考虑使⽤全波整流电路进⾏功率转换。
整流电路的输出仅为输⼊的绝对值（电容平滑前），函数ABS（x）不符合线性函数的数学定义。
在使⽤电容器平滑输出后，结果是具有⼀些⾮正弦纹波的直流信号。
你传输⼀个交流正弦信号，但你得到⼀个直流电压和⼀个⾮正弦波作为回报。
为了在输出中实现必要的⾮线性响应，这种形式的⾮线性电路利⽤⾮线性电路元件（特别是四个⼆极管）的响应。
典型电路⽹络的线性和⾮线性元件分别包括线性和⾮线性电路元件。
当⽹络输出的线性段馈⼊⾮线性电路元件时，电路的总输出变为⾮线性。
除少数例外（即将微分器的输出放⼊积分器）。
访问这⾥，从根本上了解线性和⾮线性电路之间的区别。
有些⼈认为具有瞬态响应的线性电路（例如RLC⽹络）本质上是⾮线性电路。
事实并⾮如此。
在该布置中，输出电流和驱动电压/电流之间的关系保持线性。
由于瞬态响应是时间的⾮线性函数，⽽不是输⼊电压或电流，因此电路仍被归类为线性。
在交流驱动下，仍然有线性响应，因为响应是输⼊信号振幅和频率的复杂线性函数（即简单乘法）。
什么是线性和⾮线性电路？ 简⽽⾔之，线性电路是电阻、电容和电感等特性保持不变的电路。
线性电路是电路参数不随电压和电流变化的电路。
线性电路就是具有恒定电路参数（电阻、电感、电容、波形、频率等）的电路。
“线性”⼀词在最基本的意义上是指“连同⼀条直线”。
顾名思义，线性电路在电流和电压之间具有线性特性，这意味着流过电路的电流与施加的电压成正⽐。
浅谈非线性电路理论和线性电路理论数字电路和模拟电路
数字电路研究型课题课题：基于三极管的输入伏安特性曲线和输出伏安特性曲线，浅谈非线性电路理论和线性电路理论、数字电路和模拟电路关键字：三极管数字电路模拟电路线性非线性摘要：本文以三极管的特性为切入点，联系模拟电路与数字电路，浅谈了线性电路和非线性电路理论正文：一、三极管的组成结构：三极管由三层半导体组成，有三个区、三个极、两个结结构图如图1发射区发射极发射结三个区集电区三个极集电极两个结基区基区集电极三极管在工作时一定要加上适当的直流偏置电压才能起放大作用。
图1 三极管结构二、三极管的伏安特性曲线输入特性曲线:I b=f(U be)½U ce=CB是输入电极，C是输出电极，E是公共电极。
I是输入电流，U be是输入电压，加在B、E两电极之间。
bI是输出电流，U ce是输出电压，从C、E两电极取出。
C1. U ce=0V时，发射极与集电极短路，发射结与集电结均正偏，实际上是两个二极管并联的正向特性曲线。
2. 当U ce≥1V时，U cb= U ce- U be>0，集电结已进入反偏状态，开始收集载流子，且基区复合减少，I C / I B增大，特性曲线将向右稍微移动一些。
但U ce再增加时，曲线右移很不明显。
通常只画一条。
图2 输入特性曲线输出特性曲线I C=f(U ce)½I b=C可以分为三个区域:饱和区:(1) I C受U ce显著控制的区域，该区域U ce的数值较小，一般U ce＜0.7V(硅管)。
发射结正偏，集电结正偏(2) U ces=0.3V左右截止区：——I b=0的曲线的下方的区域I=0 I c=I ceobNPN：U be£0.5V,管子就处于截止态通常该区：发射结反偏，集电结反偏。
图3 输出特性曲线放大区—I C平行于U ce轴的区域，曲线基本平行等距。
(1) 发射结正偏，集电结反偏，电压U be大于0.7V左右(硅管) 。
(2) I c=bI b,即I c主要受I b的控制。
线性元件和非线性元件
线性元件和非线性元件山东省邹平县第一中学李进在金属导体中，电流跟电压成正比，伏安特性曲线是通过坐标原点的直线，具有这种伏安特性的电学元件叫做线性元件。
对欧姆定律不适用的导体和器件，电流和电压不成正比的电学元件叫做非线性元件。
非线性元件是一种通过它的电流与加在它两端电压不成正比的电工材料，即它的阻值随外界情况的变化而改变．1．只有在其它外界参量（如温度）一定的情况下，线性元件的伏安特性曲线才是通过坐标原点的直线。
实际情况下由于温度的变化，线性元件的伏安曲线仍为过原点的曲线。
学生实验中描绘的小灯泡的伏安曲线就是这样的。
2．线性与非线性的实质：R =是电阻的定义式，是普适的，非线性并不是这个关系不成立了，而是在温度等外界参数不变的情况下，电流不随电压同比变化。
3．非线性的原因：设载流子在与正离子（或空穴）的两次碰撞之间是由静止做匀加速直线运动的，载流子定向移动的速率为v==l为电阻的长度λ为载流子的平均自由程，v热为载流子热运动平均速率对于线性元件，在温度一定的情况下，载流子体密度n，载流子热运动平均速率v热，载流子的平均自由程λ均为定值，ρ、R为定值，因此I与U的正比关系成立。
对于非线性元件，影响载流子体密度n的因素不仅仅是温度，外加电场的强度也会影响载流子的数量（如气体导电过程，随着电压的增大，越来越多的空气分子被电场力“撕裂”成离子，成为载流子），因此即便在温度一定的情况下，I与U的正比关系也是不成立的。
公式也可以用来解释半导体与金属导体的导电特性的差异。
对金属导体，温度升高后，λ减小（正离子运动加剧）、v热增大，n几乎不变（由于金属正离子结构稳定，自由电子浓度受电场影响极小），电阻率升高，电阻增大。
对于半导体，温度升高后，λ减小（空穴运动加剧）、v热增大，而n却由于电子热运动加剧，使得大量电子挣脱共价键的束缚成为载流子，并且这种变化对电阻率的影响远大于自由程和热运动速率变化对电阻率的影响，导致半导体电阻率下降，温度减小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

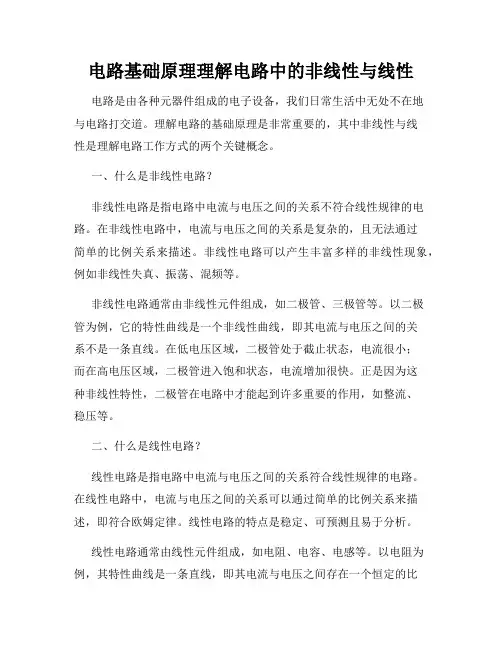

电路基础原理电路的非线性与线性化电路基础原理——电路的非线性与线性化
电路是电子学的基础概念之一，它在我们的日常生活中无处不在。
我们常常听到有关电路的性质，其中涉及到一个重要的概念，那就是电路的非线性与线性化。
在本文中，我们将深入探讨电路的非线性特性以及实现线性化的方法。
一、电路的线性与非线性特性
电路的线性性质指的是其元件、信号和响应之间遵循线性关系的特性。
换句话说，如果输入信号的变化引起了输出信号的相应变化，并且这种响应是比例的，我们可以说该电路具有线性特性。
例如，当我们在电路中施加一个正弦波信号，如果输出的波形仍然是正弦波，且与输入的频率和振幅成正比，那么这个电路就是线性的。
然而，并非所有电路都具有线性特性。
许多电子元件和电路都会引起非线性响应，这是因为它们的操作原理与输入信号之间不是简单的线性关系。
在非线性电路中，输入信号的变化可能导致输出信号的非比例变化。
例如，在某些放大器中，如果输入信号的幅度过大，输出信号可能会失真或饱和。
这些非线性特性的存在使得电子系统更加复杂，需要额外的处理和修正。
二、实现电路的线性化方法
虽然电路的非线性特性往往不可避免，但我们可以采取一些方法来实现电路的线性化。
下面将介绍几种常用的线性化方法。
1. 反馈技术
反馈技术是一种常用的线性化方法，它通过将部分输出信号反馈到输入端来调节电路。
通过适当设计反馈电路，我们可以弱化或抵消非线性元件的影响，从而实现电路的线性化。
例如，负反馈放大器通过控制放大倍数，减小非线性失真。
2. 预失真技术
预失真技术是另一种常用的线性化方法，它在输入信号经过电路之前施加一个相反的失真信号。
这样做的目的是在电路中引入补偿，以抵消非线性元件的影响。
这种方法可以有效减小或消除电路的非线性失真，提高系统的性能。
3. 温度补偿技术
温度对电子元件的性能产生重要影响，特别是对一些非线性元件来说。
因此，温度补偿技术被广泛应用于电路的线性化中。
这种方法利用温度传感器监测温度变化，并通过相应的控制电路来调整元件的工作状态，以保持其性能稳定。
通过这种方式，我们可以减小温度对电路线性性能的影响，提高电路的稳定性与可靠性。
总结:
电路的非线性特性是电子系统中一个重要的问题。
了解电路的线性与非线性特性以及实现线性化的方法对于设计和优化电子系统非常重要。
通过适当的线性化方法，我们可以减小或消除电路中的非线性失真，提高系统性能和可靠性。
因此，在电路设计和工程实践中，需要
深入研究电路的非线性特性，并根据具体情况采取合适的线性化方法来处理。
