电气安装工程详细施工方案一、工程设计概况(一)、供电设计1、变配电所设置本工程共设置2座变配电所,分别位于建筑物扔两端,其中一号变电所设置三台变压器,二号变电所设置四台变压器。

(二)、供电电源1、本工程变压器安装容量为7500KVA,10KV系统采用环网供电方式。

2、应急电源采用一台连续输出功率为713KW的柴油发电机组。

(三)、电力配电系统(1)、除电动机本身有特殊控制设备以外,本工程22KW以上电动机采用自耦降压起动方式;小于22KW电动机均为直接起动方式。

(2)、所有电动机均设有低压断路器做为电动机的控制和保护设备。

(3)、有控制要求的设备,如:排风机等,均采用磁力起动器控制。

(4)、电梯:本设计只供电源,其起动及保护设备由厂家成套供货。

(5)、所有消防用电设备,如:防排烟风机、加压风机、消防泵、污水泵及消防电梯等均设末端自投装置。

(四)、照明设计1、地下车库、一层停车库、变配电室等处均选用普通荧光灯。

2、架空层照明灯具由建设单位定,并在管理用房处预留景观照明等用电回路,以备甲方根据需要引接。

3、楼梯间等公用照明均选用白炽灯;标准层住户内的照明灯具均由住户自行处理,本设计只预留裸灯头。

4、本工程楼梯间照明均采用声光定时开头控制,以达节能目的。

(五)、设备选型与安装1、除有特殊说明者外,地下室内的配电与控制设备、竖井内设备与电梯机房内配电箱均明装,其余配电箱暗装。

2、本工程设备安装高度如下:(1)、未注明的一般插座及电话出线孔、电视插孔等均为距地0.3m暗装;(2)、照明开关、磁力起动器、风机与潜污泵控制箱、厨房内插座、手动报警按钮、消防对讲电话插孔,距地1.4;(3)、住户内的对讲电话分机距地1.5m,对讲系统中的报警按钮距地0。

8m。

(4)、住户内配电箱、电视前端箱,底边距地1.8m;(5、)消防横块箱、消防系统警铃、壁装扬声器箱距地2.5m;(6)、总电话交接箱落地安装,竖井内电话分线箱底边距地0.3m ;(7)、电度表箱底边距地0.8m,在竖井内明装;(8)、住宅内各插座用途。

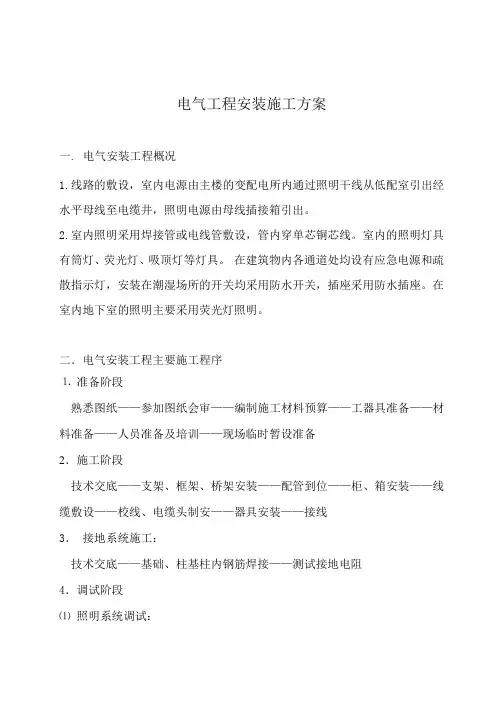

电气工程安装施工方案

电气工程安装施工方案

电气工程安装施工方案一. 电气安装工程概况1.线路的敷设,室内电源由主楼的变配电所内通过照明干线从低配室引出经水平母线至电缆井,照明电源由母线插接箱引出。

2.室内照明采用焊接管或电线管敷设,管内穿单芯铜芯线。

室内的照明灯具有筒灯、荧光灯、吸顶灯等灯具。

在建筑物内各通道处均设有应急电源和疏散指示灯,安装在潮湿场所的开关均采用防水开关,插座采用防水插座。

在室内地下室的照明主要采用荧光灯照明。

二.电气安装工程主要施工程序⒈准备阶段熟悉图纸——参加图纸会审——编制施工材料预算——工器具准备——材料准备——人员准备及培训——现场临时暂设准备2.施工阶段技术交底——支架、框架、桥架安装——配管到位——柜、箱安装——线缆敷设——校线、电缆头制安——器具安装——接线3.接地系统施工:技术交底——基础、柱基柱内钢筋焊接——测试接地电阻4.调试阶段⑴照明系统调试:测试各回路绝缘电阻——照明配电箱送电——按设计图分回路送电——试灯 ⑵ 动力系统调试:测试各回路绝缘电阻——控制部分本体调试——带设备无负荷试车——联动试车电气安装受土建及暖通、管道等专业的制约较大,在施工中必须搞好配合协调工作。

在不影响其他专业安装施工的条件下,采用多点作业,重点突出,及时根据现场实际情况,相应调整作业计划,可以做到事半功倍的效果。

三. 电气安装所需主要施工机具1. 设备类:台钻、手枪钻、弯管器、电焊机、切割机、电锤;2. 工具类:扳手、老虎钳、剥线钳、电工刀、螺丝刀、试电笔、电烙铁;3. 计量类:卷尺、水准仪、经纬仪、兆欧表、接地摇表、万用表、塞尺。

四. 电气安装主要施工工艺1 管线敷设⑴ 保护管敷设:a. 敷设管路须与土建施工密切配合,按如下流程进行:b. 严格根据设计要求选用管材。

c.管子安装前必须消除管内毛刺和铁刺,管子严禁采用电焊、气焊切割。

d.弯管过程中要注意,弯管要采用配套的弯管器弯制,弯曲处不应有折皱,凹穴和开裂,弯扁程度不应大于管外径的10%,线路暗配时,弯曲半径不应小于管外径的6倍,埋设于地下和混凝土时,其弯曲半径不应小于管外径的10倍;同时,其埋深不得小于15mm,管道应尽量埋于二层钢筋之间,且应尽量避免重叠。

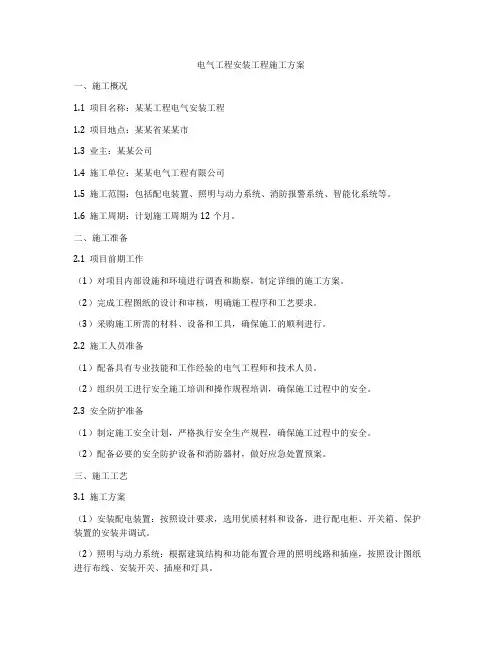

电气工程安装工程施工方案

电气工程安装工程施工方案

电气工程安装工程施工方案一、施工概况1.1 项目名称:某某工程电气安装工程1.2 项目地点:某某省某某市1.3 业主:某某公司1.4 施工单位:某某电气工程有限公司1.5 施工范围:包括配电装置、照明与动力系统、消防报警系统、智能化系统等。

1.6 施工周期:计划施工周期为12个月。

二、施工准备2.1 项目前期工作(1)对项目内部设施和环境进行调查和勘察,制定详细的施工方案。

(2)完成工程图纸的设计和审核,明确施工程序和工艺要求。

(3)采购施工所需的材料、设备和工具,确保施工的顺利进行。

2.2 施工人员准备(1)配备具有专业技能和工作经验的电气工程师和技术人员。

(2)组织员工进行安全施工培训和操作规程培训,确保施工过程中的安全。

2.3 安全防护准备(1)制定施工安全计划,严格执行安全生产规程,确保施工过程中的安全。

(2)配备必要的安全防护设备和消防器材,做好应急处置预案。

三、施工工艺3.1 施工方案(1)安装配电装置:按照设计要求,选用优质材料和设备,进行配电柜、开关箱、保护装置的安装并调试。

(2)照明与动力系统:根据建筑结构和功能布置合理的照明线路和插座,按照设计图纸进行布线、安装开关、插座和灯具。

(3)消防报警系统:安装火灾报警器、烟感探测器、手动火灾报警按钮等设备,并进行联调测试。

(4)智能化系统:按照设计要求安装并调试楼宇自动化系统、环境监测控制系统、安防监控系统等智能化设备。

3.2 施工流程(1)传统电工施工:- 按设计图纸布设线路,并用导线连接线路。

- 安装开关、插座,接线并进行绝缘测试。

- 安装照明设备、插座和电器开关。

- 安装并调试配电柜、开关箱、保护装置等。

(2)智能化系统施工:- 安装智能控制终端、传感器、执行器等设备,并进行联调测试。

- 程序编制和调试智能控制系统。

- 安装并调试环境监测控制设备、安防监控设备等。

3.3 质量控制(1)严格按照设计要求、标准和规范进行安装和调试,确保工程质量。

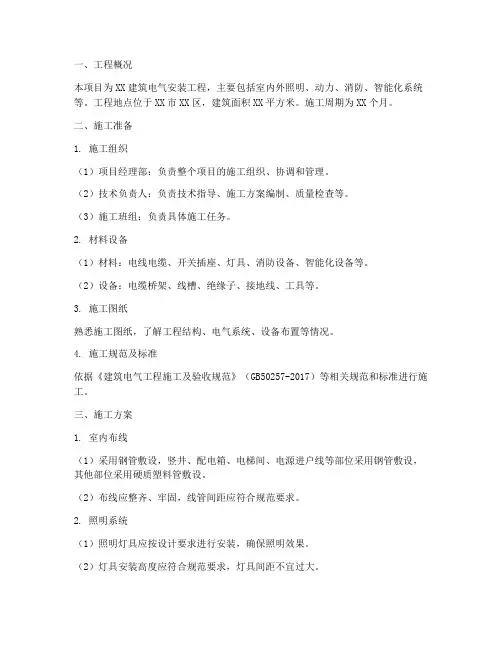

安装电气工程专项施工方案

安装电气工程专项施工方案

一、工程概况本项目为XX建筑电气安装工程,主要包括室内外照明、动力、消防、智能化系统等。

工程地点位于XX市XX区,建筑面积XX平方米。

施工周期为XX个月。

二、施工准备1. 施工组织(1)项目经理部:负责整个项目的施工组织、协调和管理。

(2)技术负责人:负责技术指导、施工方案编制、质量检查等。

(3)施工班组:负责具体施工任务。

2. 材料设备(1)材料:电线电缆、开关插座、灯具、消防设备、智能化设备等。

(2)设备:电缆桥架、线槽、绝缘子、接地线、工具等。

3. 施工图纸熟悉施工图纸,了解工程结构、电气系统、设备布置等情况。

4. 施工规范及标准依据《建筑电气工程施工及验收规范》(GB50257-2017)等相关规范和标准进行施工。

三、施工方案1. 室内布线(1)采用钢管敷设,竖井、配电箱、电梯间、电源进户线等部位采用钢管敷设,其他部位采用硬质塑料管敷设。

(2)布线应整齐、牢固,线管间距应符合规范要求。

2. 照明系统(1)照明灯具应按设计要求进行安装,确保照明效果。

(2)灯具安装高度应符合规范要求,灯具间距不宜过大。

3. 动力系统(1)动力设备应按设计要求进行安装,确保动力供应。

(2)动力线路应采用耐火电缆,敷设应整齐、牢固。

4. 消防系统(1)消防设备应按设计要求进行安装,确保消防功能。

(2)消防线路应采用耐火电缆,敷设应整齐、牢固。

5. 智能化系统(1)智能化设备应按设计要求进行安装,确保智能化功能。

(2)智能化线路应采用屏蔽电缆,敷设应整齐、牢固。

四、施工工艺1. 钢管敷设(1)选用符合要求的钢管,进行切割、打磨。

(2)钢管连接采用焊接或螺纹连接,确保连接牢固。

2. 线缆敷设(1)选用符合要求的电线电缆,进行切割、剥皮。

(2)线缆敷设应整齐、牢固,间距应符合规范要求。

3. 灯具安装(1)灯具安装前,检查灯具外观、规格是否符合要求。

(2)灯具安装应牢固,确保安全。

4. 消防设备安装(1)消防设备安装前,检查设备外观、规格是否符合要求。

电气安装工程施工方案施工方案

电气安装工程施工方案施工方案

电气安装工程施工方案施工方案一、施工方案概述电气安装工程是指根据设计要求,在建筑物内设置电气设备、布置电缆线路和安装配电设备等一系列施工工作,以完成电力供电系统的建设和相关设备的安装。

本施工方案旨在确保电气安装工程施工的质量和安全,保证施工过程顺利进行。

二、施工准备1.施工人员的组织安排:根据工程规模确定所需施工人员的数量和资质,组织施工队伍,并安排具有相应资质和经验的专业人员负责施工指导和监督。

2.施工材料的准备:根据设计要求和施工图纸,预先准备所需的电缆、线管、电气设备等施工材料,并进行质量检查和验收。

3.施工设备的准备:准备好所需的施工设备,包括搬运工具、焊接设备、测试仪器等,并对其进行检查和维护,确保设备正常可用。

4.工作场地的准备:对施工现场进行布置,清理危险物品和垃圾,确保施工环境整洁和安全。

三、施工过程1.线管敷设:根据设计要求和施工图纸,在建筑物内进行线管的敷设工作。

按照线管规格和供电要求,进行线管的切割、弯曲和连接,并采取相应的固定和保护措施。

2.电缆敷设:根据设计要求和施工图纸,进行电缆线路的敷设工作。

先进行电缆的铺设和定位,然后进行电缆的连接和绝缘处理,最后进行电缆的固定和保护。

3.配电设备的安装:根据设计要求和施工图纸,进行配电设备的安装工作。

包括电力计量设备、开关控制设备、断路器等设备的安装,以及设备的固定和接线等工作。

4.电气设备的安装:根据设计要求和施工图纸,进行各类电气设备的安装工作。

如照明设备、插座设备、空调设备等的安装和接线工作,并进行相关测试和验收。

5.系统调试和试运行:在电气安装工程完成后,对整个供电系统进行系统调试和试运行。

包括电气设备的开关操作、回路的检查和调整等,以确保系统正常运行和满足设计要求。

四、施工安全措施1.安全培训和交底:对施工人员进行相关安全培训和工作交底,特别是电气设备的操作安全和防触电措施的注意事项。

2.施工现场的划定和标志:划定施工现场范围,并设置相应的安全警示标志,确保施工现场的安全隔离和警示。

电气工程安装工程施工方案

电气工程安装工程施工方案

电气工程安装工程施工方案一、工程概况该电气工程安装工程施工项目的主要内容为购进并安装一套新的电气系统,包括发电机组、变压器、低压配电柜、高压隔离开关、电缆井等设备,覆盖整个建筑物。

二、施工方案1.施工前准备在施工前,需要进行现场勘测,并制定电气工程安装设计方案。

根据设计方案编制施工计划、技术文件、材料采购及储备计划、人员配置计划、安全计划。

在施工前还需要备齐各类施工机具和仪器设备,如各种电动工具、电缆检测仪器、隔离工具等。

确保所有的材料、设备和工具都符合质量要求,并满足项目所提出的各项技术标准、安全标准和环保标准等。

2.安装发电机组和变压器发电机组和变压器的安装需要完成以下工作:•安排专业技术人员进行验电•确定发电机组和变压器的位置•安装基础和支架•安装成套的机组•进行电气连接和接地,检查并确保连接符合标准•安装仪表和自动控制系统3.安装低压配电柜和高压隔离开关低压配电柜和高压隔离开关的安装需要完成以下工作:•确定位置,清理出安装现场•安装基础和支架•安装低压配电柜和高压隔离开关•进行连接和接地•安装电缆及桥架4.安装电缆井电缆井的安装需要完成以下工作:•确定电缆井位置•清理安装现场,进行地基填充及基础支架搭建•安装井体构件、井盖、防护罩•安装电缆桥架,并接地5.施工后的验收和安全工作完成客户验收,整理施工资料,开展设备保护和安全工作。

在交织工作的现场,确保员工的人身安全、设备安全和工作区域的环境卫生。

三、施工流程1.发电机组和变压器的安装•现场勘测及施工设计方案制定•发电机组和变压器验电及安装现场检查•发电机组和变压器基础及支架安装•发电机组和变压器成套机组安装•发电机组和变压器电气连接和接地•发电机组和变压器自动控制系统安装2.低压配电柜和高压隔离开关的安装•低压配电柜和高压隔离开关的位置确定•低压配电柜和高压隔离开关基础及支架安装•低压配电柜和高压隔离开关安装及连接•电缆及电缆桥架的安装3.电缆井的安装•确定电缆井位置•电缆井基础及支架安装•井体构件、井底、井盖及防护罩等的安装•电缆桥架安装及接缆4.施工后的验收和安全工作•客户验收及施工资料整理•设备保护和安全工作•工作区域环境卫生整理四、安全注意事项•施工期间要严格按照规划进行,确保安全稳定;•安装前要进行地基检测,避免发生地基下沉或崩塌;•材料的质量必须符合国家标准,并进行验收,避免因材料质量不合格导致安全隐患;•安装前要进行现场勘测,查看周边环境,并严格执行安全规章制度。

电气工程安装工程施工方案

电气工程安装工程施工方案

电气工程安装工程施工方案一、项目概述本项目电气工程安装项目,旨在实施电气设备的安装和调试工作,并确保施工过程中的安全和质量。

二、施工组织1.项目经理负责整个工程的管理与协调工作,包括施工进度、资源调配等。

2.施工队由熟悉电气工程安装的工程技术人员组成,分为若干个作业组,每个作业组有专门负责人。

3.安全与质量检测人员负责施工现场的安全和施工成果的质量检验。

三、施工流程1.准备工作(1)制定施工计划:根据工程要求和时间节点,制定施工计划,明确施工任务和工期。

(2)开展前期调研:了解施工场地的情况和现场布局,规划施工作业区域。

(3)协调材料供应:与供应商协商,确定材料供应时间和规格。

2.材料准备与进场(1)核对材料清单:核对材料清单,确保所需材料完备。

(2)检验材料质量:对收到的材料进行质量检验,确保材料符合相关标准。

(3)材料进场登记:验收合格后,将材料进行登记,放置在指定位置。

3.施工进展(1)构筑临时用电线路:当电气设备安装完成之前,设置临时用电线路,确保施工过程中有可使用的电源。

(2)安装主电气设备:按照设计方案和施工图纸,进行主电气设备的安装。

(3)布线与接线:安装完电气设备后,进行布线与接线工作,确保电气设备能够正常通电。

(4)配电盘安装:将配电盘按照设计要求,进行安装和接线。

(5)辅助设备安装:支持主电气设备工作的辅助设备,如电源调节装置、电缆桥架等的安装。

(6)接地与绝缘测试:对电气设备进行接地和绝缘测试,确保安装质量。

(7)调试与试运行:按照工程要求,对电气设备进行调试和试运行,确保设备正常运行。

四、施工安全1.严格遵守施工安全规范,做好施工安全交底。

2.使用合格的施工人员,确保操作规范和技术过硬。

3.设置醒目的警示标志,防止他人误入施工区域。

4.施工现场设立专人负责管理和指导,确保施工队员的安全。

五、质量控制1.严格按照施工图纸进行施工,保证安装位置准确。

2.施工过程中,对每项工作进行自检、互检和工序交验,确保施工质量合格。

电气安装工程(施工方案)

电气安装工程(施工方案)

电气安装工程(施工方案)一、前言随着社会发展和科技进步,电气安装工程在建筑行业中扮演着至关重要的角色。

电气安装工程的施工方案直接关系到工程的质量和进度。

本文将就电气安装工程的施工方案进行详细介绍。

二、施工准备1. 施工前检查在正式施工前,必须进行全面的施工前检查,包括检查工程图纸、施工材料、施工设备等是否齐全。

同时,对施工现场进行检查,保证施工环境符合施工要求。

2. 安全措施施工过程中必须严格遵守安全操作规程,保证工人和施工现场的安全。

同时,要对施工现场周边的人员和设施进行有效的防护措施。

三、施工流程1. 预埋管槽施工首先进行预埋管槽的施工,包括测量、开槽、敷设导管等工作。

在此过程中要确保管线布置合理,符合电气设计要求。

2. 电气设备安装接下来进行电气设备的安装工作,包括电箱、配电盘、开关插座等设备的安装和接线工作。

安装过程中要注意设备的位置设置和电气连接的正确性。

3. 照明系统安装随后进行照明系统的安装,包括灯具、灯管、开关等。

在安装过程中要注意光源的选择和安装位置的合理布局,保证照明效果符合要求。

4. 系统调试最后进行系统的调试和检测工作,确保电气设备和照明系统的正常运行。

对系统进行全面检查,排除可能存在的故障和问题。

四、施工质量控制1. 施工记录在施工过程中要做好详细的施工记录,包括施工日期、工作内容、关键节点等信息。

及时记录施工进度和质量情况。

2. 质量检测对施工完成的电气设备和照明系统进行质量检测,确保符合相关标准和规范。

对合格的设备和系统进行验收。

五、施工总结电气安装工程的施工方案涉及到诸多细节和环节,需要施工方和工程师们充分合作,严格按照程序进行。

只有在施工过程中严格控制质量和安全,才能确保工程顺利完成。

以上就是关于电气安装工程的施工方案的详细介绍,希望对相关人员有所帮助。

室内电器工程安装施工方案

室内电器工程安装施工方案

室内电器工程安装施工方案室内电器工程安装施工方案是在建筑物内进行电气设备及线路安装的技术指导书。

本方案旨在规范安装施工过程,保证电气设备的安全可靠运行。

室内电器工程包括照明系统、插座与开关、电力接线、通信与安全用电等方面。

要求严格执行国家、地方和行业相关的标准法规,并确保符合相关规定和要求。

二、施工准备1. 施工单位要组织技术人员对工程图纸、材料清单和相关资料进行认真研究,掌握安装要求和计划。

2. 确定施工计划和进度安排,明确工程目标和责任。

3. 对施工现场进行定位和标识,确保施工场地的清理和安全。

三、安装前准备1. 验收材料:施工单位要进行电气设备的验收,包括检查设备的数量、型号、规格和质量。

同时,要做好设备的保护和存储工作。

2. 测量确认:对施工场地进行测量,确认各种线路的走向和长度。

3. 设备放置:根据设计要求和现场实际情况,在施工现场放置各种电气设备和工具。

4. 安全防范:制定安全技术措施,对施工现场进行安全防范,确保人员和物资的安全。

四、安装施工1. 照明系统安装(1) 根据设计图纸标明的位置进行布线和安装,确保线路走向合理。

(2) 安装照明设备和配件,注意调试和保护。

(3) 完成后进行电气绝缘测试和验收。

2. 插座与开关安装(1) 插座和开关的布置应与使用功能相匹配,安装位置要符合设计图纸要求。

(2) 应采用专业工具和设备进行布线和连接插座、开关等设备。

(3) 插座和开关的电压测试和功能测试,确保正常使用。

3. 电力接线(1) 电路接线布线应按照设计要求,严格按照线路图进行布线接线。

(2) 电气设备的布局应合理,方便接线并便于日后维护。

(3) 测试电路负载和断路器的动作情况,确保电路的安全和可靠。

4. 通信与安全用电(1) 通信设备和安全用电设备的布局要符合设计要求。

(2) 安装时要细心、耐心,不留死角,确保设备能够正常工作。

(3) 功能测试和验收,确保设备安全可靠。

五、施工验收1. 安装完成后进行初步试验,对各个系统进行检查和测试。

电气安装工程施工方案及主要技术措施

电气安装工程施工方案及主要技术措施

电气安装工程施工方案及主要技术措施一、项目概述本项目是针对某大型建筑物的电气安装工程,旨在确保整个建筑电气系统的正常运行和安全性。

本文将介绍施工方案及主要技术措施,保障电气系统的高效运行。

二、施工方案1. 施工准备阶段在施工前,必须对工程进行详细规划和设计,确定电气系统的布局和配电方案。

同时,准备必要材料和设备,确保施工过程中的顺利进行。

2. 施工流程(1)进行现场勘测和验收,确定安装位置和电缆走向;(2)进行线缆敷设和连接,确保连接质量和安全性;(3)进行配电箱的安装和调试,保证电力分配的准确性和可靠性;(4)进行灯具和电器设备的安装,完成整个电气系统的建设;(5)进行系统整体调试和检验,保证电气系统的正常运行。

3. 施工安全在整个施工过程中,安全是第一位的原则。

必须严格遵守相关安全规定,确保施工人员的安全,减少意外的发生。

三、主要技术措施1. 线缆选材在电气安装中,要选择符合国家标准的电气线材,以确保电气系统的安全和可靠性。

2. 接地保护接地是电气系统中最重要的安全措施之一,必须保证接地的有效性和接地电阻的合格性。

3. 过载保护为了防止电气设备过载而引发的安全事故,必须配置过载保护装置,确保系统的稳定运行。

4. 引雷防护在雷电天气条件下,必须采取合适的引雷措施,保护电气系统免受雷击损害。

四、总结电气安装工程是建筑工程中不可或缺的一部分,施工方案和技术措施的合理规划和执行,是保证电气系统正常运行和安全性的重要保障。

希望本文提供的方案和措施能为电气安装工程的实施提供参考和帮助。

以上是电气安装工程施工方案及主要技术措施的相关内容,希望对您有所帮助。

电气安装工程施工方案(1)

电气安装工程施工方案(1)

电气安装工程施工方案(1)
一、前言
在电气安装工程中,施工方案的设计和执行至关重要。

本文将介绍电气安装工
程的施工方案,以确保工程能够顺利进行并达到预期效果。

二、施工准备
1. 人员准备
在进行电气安装工程之前,必须确保施工人员具备相关的技术和经验。

此外,
需要对施工人员进行安全教育和培训,以确保他们能够安全地进行施工工作。

2. 材料准备
施工前必须准备好所有需要使用的电气设备和材料,包括电缆、绝缘材料、接
线端子等。

确保材料的质量符合相关标准,以确保工程质量。

三、施工流程
1. 定位布线
首先,根据设计图纸确定电气设备的位置,并布置好电缆的走向。

在此过程中,要避免电缆与其他设备的干扰,确保布线的合理性。

2. 接线安装
接着,将电缆连接到设备的端子上,并进行绝缘处理,以确保电气安全。

接线
时要注意接线端子的正确连接,避免接错导致设备损坏。

3. 联调检测
在完成接线安装后,要进行电气设备的调试和联调检测。

确保设备能够正常运行,并符合设计要求。

如有异常情况,要及时进行排查和修复。

四、施工验收
在施工完成后,需要进行电气安装工程的验收。

验收包括检查电气设备的安装
质量、接线是否正确、设备是否正常运行等。

只有通过验收,工程才能算是完成。

五、施工总结
电气安装工程是一项复杂的工程,需要施工人员的细心和技术。

在施工过程中要严格按照施工方案执行,确保工程质量,达到预期效果。

以上就是电气安装工程施工方案的基本流程,希望本文对读者有所帮助。

电气工程安装施工技术方案

电气工程安装施工技术方案

电气工程安装施工技术方案(一)电气安装工程施工主要步骤本工程根据土建施工计划将施工过程分为三个阶段:第一阶段为土建结构施工阶段,此阶段电气施工的任务是配合土建施工进行防雷接地电气联接,电气管路预埋及开关箱底盒预埋,孔洞预留;第二阶段为土建施工结顶后进行全面安装阶段,施工任务是穿线、明管敷设线路连接、灯具、设备安装;第三阶段为通电、测试验收阶段,并对遗漏及不符合要求部位进行整改,完善。

(二)室内电气配管、穿线方法及要求1、电气配管一般要求1.1当线路暗配时,电线保护管宜沿最近的路线敷设,并应减少弯曲。

埋入建筑物,构筑物内的电线保护管,与建筑物、构筑物表面的距离不应小于15mm。

1.2电线保护管的弯曲处,不应的折皱、凹陷和裂缝,且弯扁程度不应大于管外径的10%。

1.3当电线保护管遇下列情况之一时,中间应增设接线盒或拉线盒,且接线盒或拉线盒的位置应便于穿线:(1)管长度每超过30米,无弯曲。

(2)管长度每超过20米,有一个弯曲。

(3)管长度每超过15米,有二个弯曲。

(4)管长度每超过8米,有三个弯曲。

1.4电气保护管的管口和切口要平滑,不应有毛刺,钢管连接处的管内表面应平整、光滑。

1.5在TN-S、TN-C-S系统中,金属电线保护管和金属盒(箱)必须与保护地线(PE线)有可靠的电气连接。

1.6明配管或吊顶内敷设时,其支架、吊架、吊钩等设置完成,与管固定可采用管卡等卡紧。

2、钢管敷设方法2.1钢管的内壁、外壁均应作防腐处理。

当埋设于混凝土内时,钢管外壁可不作防腐处理;直埋于土层内的钢管外壁应涂两度沥青;采用镀锌钢管时,锌层剥落处应涂防腐漆。

设计有特殊要求时,应按设计规定进行防腐处理。

2.2钢管的连接应符合下列要求:(1)采用螺纹连接时,管端螺纹长度不应小于管接头长度的1/2;连接后,其螺纹宜外露2-3扣。

螺纹表面应光滑、无缺损。

镀锌钢管和薄壁钢管必须采用螺纹连接或套管紧定螺钉连接,不得采用焊接。

(2)采用套管连接时,套管长度宜为管外径1.5-3倍,管与管的对口处应位于套管的中心。

电气工程安装方案

电气工程安装方案

电气工程安装方案7.17.1变压器的安装变压器的准备工作包括:运输、基础轨道安装和开箱检查。

变压器运输应根据实际情况选择运输方法及卸车地点,以便安装;轨道安装时应保证与变压器的轮距互相吻合;开箱检查应仔细认真,按检查项目进行,并及时填写检查记录。

按GBJ148-90要求,容量为1000KVA及以下的变压器在运输过程中无异常情况者,可不进行器身检查。

变压器是否需要进行干燥,应根据GBJ148-90中的“新装电力变压器、油浸电抗器不需干燥的条件”进行综合分析判断后确定。

变压器卸车地点尽量在变压器室门前附近,变压器的搬运就位由起重工为主操作,电工配合,搬运最好采用汽车和吊车。

变压器在吊装时,索具必须检查合格,钢丝绳必须系在油箱的吊钩上,变压器顶盖上盘吊环只可作吊芯用,不得用此吊环吊装整台变压器。

变压器就位时,轮距应与轨距相配合,轨道应水平;装有气体继电器的变压器、电抗器,应使其顶盖沿气体继电器气流方向有1%~1.5%的升高坡度,当须与封闭母线连接时,其套管中心线应与封闭母线安装中心线相符。

设备的所有法兰连接处,应用耐油密封垫密封;法兰连接面应平整、清洁;密封垫应擦拭干净,安装位置应准确。

其它变压器附件的安装按国标GBJ148-90要求进行。

7.17.2高、低压盘柜安装盘、柜安装时,首先是基础型钢的安装,型钢安装时应满足下列要求:基础型钢长度应与盘总长度一致;标高宜高于室内地坪标高10~40mm;盘、柜的固定,在基础槽钢上应采用焊接或螺栓固定,设计有要求时应按要求固定,且固定应牢靠。

当采用焊接固定时,焊接部位应在盘柜架的内侧,盘焊缝长度宜为10~15mm,柜焊缝长度宜为20~40mm。

当主控、继电保护、自动装置等盘有特殊要求时,不宜采用焊接固定。

盘、柜安装在震动场所,应按设计要求采用防震措施。

盘、柜的接地应正确可靠。

7.17.3配管及电缆敷设电缆管不应有穿孔、裂缝和显著的凹凸不平,内壁应光滑,管口应打嗽叭口、无毛刺。

电气安装工程施工方案(详细版)

电气安装工程施工方案(详细版)

电气安装工程施工方案(详细版)一、防雷接地工程工艺流程:接地体→引下线暗敷→避雷网。

1.引下线:a.利用建筑钢筋混凝土或剪力墙内主筋作引下线,钢筋自身上、下焊接成电气通路,上端与避雷网、中间与各层均压网、下端与地网焊成电气通路,形成笼式结构。

b.指定引下线在首层室外距地面500设置100×60×6钢板测试端子,作为测试接地电阻、等电位连接等使用,且要求加盖保护。

c.引下线暗敷:本楼以图标柱外侧两根主筋作引下线,配合土建进度从下至上焊接连通,以有色油漆作出标记,每层焊接一次,隐蔽验收一次,验收合格,监理人员签字认可,才能隐蔽,焊接采用双面搭焊,焊接长度≥6d,要打掉焊渣,无咬肉,夹渣及损坏钢筋等缺陷。

2.接闪器:a.采用φ10镀锌圆钢沿屋顶女儿墙、楼梯间及水箱间屋顶的四周敷设,通长焊接成闭合电气通路,组成不大于10米×10米的网格状避雷带.b.所有屋面上的给水管及消防水管等金属管道采用金属管卡与就近的避雷带连成电气通路.c.所有引上屋面的金属构架及设备的金属外壳与就近的避雷带可靠焊接。

d.避雷带支架采用φ10镀锌圆钢,支架高度100、预埋深度100、水平间距1000、转角处500。

e.避雷带与引下线等设施的焊接采用双面焊焊接长度不少于6D。

3.均压环:a.高度45m以上每三层设均压环,沿外墙周边的窗框下水平敷设25×4mm镀锌扁铁一周作为均压环b.建筑物外墙上金属门窗和各种金属管道与均压环连成电气通路。

c.均压环与引下线可靠焊接4.接地网:a.采用联合接地体,电气设备保护接地、信息系统接地及变压器中性点等接地共用一组接地体。

b.利用建筑物基础、地梁、底板内的钢筋接地体,要求不大于1Ω,实测达不到要求时,应增加人工接地极。

5.等电位连结:a.每层楼板的钢筋网要求与柱内的引下线可靠焊接,在竖井与PE连接。

b.所有卫生间底板钢筋均与其周围圈梁及防雷引下线可靠焊接。

电气安装工程施工方案_2

电气安装工程施工方案_2

电气安装工程施工方案_2一、前言电气安装工程是现代建筑中不可或缺的重要一环。

本文将详细介绍电气安装工程的施工方案,涵盖工程前期准备、施工流程、质量控制等方面,以确保工程的顺利进行和质量达标。

二、工程前期准备1.准备物料和设备–根据设计要求,准确清单所需的电气材料和设备,确保质量和数量无误。

–确保施工现场有足够的材料存放空间,避免造成施工过程中的频繁运输。

2.施工人员–确保施工人员具备相关资质和技能,根据工程规模合理安排施工队伍,确保各项工作有序进行。

3.施工计划–制定详细的施工计划,包括工程进度、工序安排、质量要求等,合理安排施工顺序,明确各项工作任务和时间节点。

三、施工流程1.布线安装–根据设计图纸和实地情况,进行电缆槽、电缆沟及导管的布置。

–按照规范要求进行电缆铺设、接线等作业,确保线缆的安全可靠。

2.电气设备安装–安装各类配电箱、开关插座等电气设备,并与电源连接。

–按照要求进行接地处理,确保设备的使用安全。

3.灯具及照明系统安装–安装各类灯具、照明设备,调试并连接电源。

–对照明系统进行整体测试,确保照明效果良好、用电安全。

四、质量控制1.现场巡检–定期对施工现场进行巡视,确保施工进度与计划一致,及时发现和解决问题。

2.质量把关–严格按照设计要求施工,确保电气安装符合标准和规范。

–对关键工序进行重点检查,保证工程质量达标。

3.验收–完成施工工作后,对电气设备和线路进行全面验收,确保设备正常运行。

–进行验收记录和报告,由专业人员进行最终验收,并出具合格报告。

五、总结本文详细介绍了电气安装工程的施工方案,从工程前期准备到施工流程及质量控制的各个环节进行了全面的论述。

只有合理的施工方案和严格的质量控制,才能保证工程的顺利进行和质量的达标。

希望本文可以对电气安装工程的相关人员提供指导和参考,确保工程安全、高效地进行。

电气工程施工方案(3篇)

电气工程施工方案(3篇)

第1篇一、工程概况本项目位于我国某城市,总建筑面积为100,000平方米,包括住宅、商业、办公等多种功能。

电气工程施工主要包括室外电气工程、建筑电气工程、设备安装工程等。

为确保工程质量和进度,特制定本电气工程施工方案。

二、施工准备1. 组织准备(1)成立电气工程施工项目部,明确项目经理、技术负责人、施工负责人等岗位人员。

(2)组织施工人员参加技术交底,确保施工人员熟悉工程图纸、施工规范、操作规程等。

(3)进行施工人员安全教育和培训,提高安全意识。

2. 材料准备(1)按照工程量清单,采购电气设备、材料,确保质量符合国家标准。

(2)对采购的电气设备、材料进行检验,合格后方可使用。

3. 施工设备准备(1)准备电气施工所需的设备,如电线电缆、桥架、开关箱、插座、灯具等。

(2)确保施工设备完好,并进行调试。

4. 施工现场准备(1)平整施工现场,确保施工道路畅通。

(2)搭建临时设施,如办公室、宿舍、食堂等。

(3)设置安全警示标志,确保施工安全。

三、施工工艺及流程1. 室外电气工程(1)土建工程完成后,进行室外电气工程的基础施工。

(2)根据设计图纸,敷设电缆、桥架等。

(3)安装变压器、配电箱等设备。

(4)调试设备,确保运行正常。

2. 建筑电气工程(1)根据设计图纸,进行电气线路的敷设。

(2)安装照明灯具、插座、开关等。

(3)安装消防报警系统、安防监控系统等。

(4)调试设备,确保运行正常。

3. 设备安装工程(1)根据设计图纸,进行电气设备的安装。

(2)安装风机、水泵、电梯等设备。

(3)调试设备,确保运行正常。

四、施工质量控制1. 材料质量(1)采购符合国家标准的电气设备、材料。

(2)对采购的电气设备、材料进行检验,合格后方可使用。

2. 施工质量(1)严格按照施工规范、操作规程进行施工。

(2)加强施工过程中的质量控制,确保施工质量。

(3)对施工过程中出现的问题及时整改。

3. 调试质量(1)调试设备时,严格按照设备说明书进行。

电气工程安装工程施工方案

电气工程安装工程施工方案

电气工程安装工程施工方案一、工程概况本工程为XXX项目电气安装工程,主要包括动力、照明、火灾自动报警、智能化综合布线、家庭防范系统、公共广播系统、闭路电视系统及防雷接地系统等。

工程地处XXX地区,总建筑面积为XXX平方米,建筑高度为XXX米,共有XXX层,其中地下室XXX层。

本工程采用TT配电系统,供电电源电压为380V/220V,三相四线制。

二、施工准备1. 技术准备:施工前,组织技术人员进行图纸会审,掌握设计意图,了解电气安装工程的特点、难点及关键环节。

针对本工程,编制详细的施工方案和施工流程图,明确施工顺序、工艺及质量标准。

2. 材料准备:根据施工图纸和工程量清单,提前做好材料计划,确保所需材料(电线电缆、开关插座、配电箱、线管等)的数量、质量、规格符合设计要求,并提前进场验收。

3. 设备准备:根据施工需求,提前准备必要的施工设备,如电钻、扳手、切割机、焊接机等,并确保设备性能良好。

4. 人员准备:组织具有丰富经验的电气工程师、技术员、施工员、电工等参与施工,并对施工人员进行技术培训和安全教育。

5. 现场准备:施工前,与土建、装饰等其他专业密切配合,确保预留孔洞、预埋件等符合要求。

同时,清理施工现场,确保施工安全顺利进行。

三、施工流程1. 动力系统施工:按照设计图纸,从低压配电室引出动力电缆,敷设至各动力设备,包括电机、空调、水泵等。

动力电缆敷设应符合规范要求,固定牢固,排列整齐。

2. 照明系统施工:根据设计图纸,敷设照明电缆,安装开关、插座、灯具等。

照明电缆敷设应符合规范要求,固定牢固,排列整齐。

3. 火灾自动报警系统施工:按照设计图纸,敷设火灾自动报警电缆,安装报警探测器、控制器等设备。

火灾自动报警系统施工应符合规范要求,确保系统稳定可靠。

4. 智能化综合布线系统施工:按照设计图纸,敷设综合布线电缆,安装信息点、交换设备等。

智能化综合布线系统施工应符合规范要求,确保系统高速稳定。

5. 家庭防范系统施工:按照设计图纸,敷设家庭防范电缆,安装摄像头、报警器等设备。

电气工程安装方案

电气工程安装方案

配管金属软管的安装1.钢管与电气设备、器具间的电线保护管宜采用金属软管或可挠金属电线保护管;金属软管的长度在动力工程中不大于0.8mm,在照明工程中不大于1.2mm。

吊顶内分线盒至器具间的连接采用金属软管。

2.金属软管敷设在不易受机械损伤的场所。

如在潮湿场所使用金属软管时,采用带有非金属护套且附配套连接器件的防液型金属软管,其护套须经过阻燃处理。

3.金属软管无退绞、松散;中间无接头;与设备、器具连接时,采用专用接头;连接处密封可靠;防液型金属软管的连接处封闭良好。

4初装修砌墙管线预埋4.1.对于距地300mm的各种插座,在测量放线的基础上,确定建筑装修50cm水平线,计算出装修的厚度,待土建砌好墙,充好筋,抹灰前将管盒一次性作到位。

4.2.在抹完灰的墙上管线预埋:由于工程的复杂性,变更、洽商,修改等原因,需要抹完灰的墙上预埋管线,首先不得随意剔凿,必须用切割机切出大于管线直径一倍的槽,保护墙面不空鼓,并保持管线有15mm的保护层。

4.3.发现管路堵塞应及时纠正处理,凿开建筑物切除堵塞段,换上一段同材质,同管径的管子,两端用套管连接,但在处理过程中,不得断主筋,剔过梁,凿横槽。

开关插座安装方案开关插座安装的工艺流程:清理线头→接线→安装→通电试运行1)在开关插座安装之前,将各种管路、盒子修理完毕,盒子缩进装饰面超过20mm的,必须加套盒,线路的绝缘电阻达到了设计值,室内地面工程、墙面工程基本完成、门窗安装好且可以上锁;2)安装开关插座的时候,用錾子轻轻地将盒内残存的灰块剔掉,同时将其它杂物一并清出盒外,再用湿布将盒内地灰土擦净;3)将盒内地导线理顺,依次接线后,将盒内地导线盘成圆圈,放置再接线盒内,单相插座安装必须按照“左零右相,上零下相”的规定接线,接地端子不应与零线端子直接连接。

4)开关安装的位置和灯的位置相对应,所有的开关的跷板开关通断设置的方向必须一致,且操作灵活、接触可靠;5)开关插座安装完成后,送电试运行前,用绝缘电阻表进行摇测,按户按单元做好记录,作为送电试运行的参考依据,分单元送电后,检查漏电开关是否掉闸,用专用的检查器检查插座的相线和零线是否接错,若有错误,做好记录,待断电后逐个整改;6)安装开关插座的时候,注意不污染墙面,保持室内地面的清洁,线头和包装袋及时清理,做到工完场清。

电气工程安装方案

电气工程安装方案

电气工程安装方案一、前言电气工程安装是建筑工程中不可或缺的环节,它通常包括电力系统、照明系统、空调系统、通风系统、给排水系统等。

本文将以一栋办公楼的电气工程安装为例,介绍电气工程安装的方案。

二、项目背景本项目是一栋地上5层地下1层的办公楼,总建筑面积约10000平方米。

楼内设有办公区、会议室、洗手间、楼梯间等功能区域。

电气工程安装主要涉及到供电系统、照明系统、安防系统、消防系统等。

三、供电系统1. 供电方式本项目选择接入市电供电,采用双回路供电系统,以保证供电的可靠性。

2. 配电房设计配电房位于地下一层,配电房的位置应该方便与市电连接,并且不要占用过多的空间。

配电房内需要预留足够的空间用于安装变压器、开关柜等设备。

为了确保配电房的通风良好,需要安装通风设备。

3. 主干线设计主干线应该采用双回路设计,以确保供电的可靠性。

主干线应该采用铜导线,对于较大负载的区域要使用断路器进行分段控制。

4. 紧急备用电源为了应对市电断电的情况,本项目需要配备紧急备用电源。

紧急备用电源可以选择柴油发电机组或UPS电源,以保证重要区域的供电安全。

四、照明系统1. 照明设计标准根据国家标准和相关规范,本项目的照明设计应满足办公楼的照明要求。

照明设施应安装在地面上或其他易于维修操作的地方。

2. 照明方案本项目的办公区、会议室、走廊等区域采用LED照明灯具,以确保充足的光照强度和良好的照明效果。

在洗手间等局部区域需要采用防水灯具,并且要求按照防水标准进行安装。

3. 情景照明系统为了提升办公楼的舒适性,可以在会议室、大堂等区域设置情景照明系统,根据不同的场景设置不同的照明模式。

五、安防系统1. 监控系统本项目需要安装监控摄像头,以监视电梯、入口、楼道等区域的情况。

监控摄像头应该安装在隐蔽的位置,以确保监控的有效性。

2. 门禁系统本项目需要设置门禁系统,对进出办公楼的人员和车辆进行管控。

门禁系统应该与监控系统进行联动,以提升安全性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电气工程一、强电工程主要施工程序:配合土建预留预埋→配变电设备安装→配电柜(箱)安装→母线安装→桥架安装→电气配管及金属线槽敷设→电缆电线敷设→低压电器、灯具、插座、开关、接线盒安装→防雷接地系统安装→系统检查接线→系统调试及试灯。

A、预留预埋(1)施工班组在熟悉纸的基础上及时入场配合土建施工,以防漏留、少埋。

(2)套管的预埋。

钢管要作防腐处理后埋入土中。

管口必须打嗽叭口,并且无毛刺和尖锐棱角。

对电源电缆穿越建筑物或穿越道路的部分要及时预埋,对穿越外墙体的部分要用止水圈,在内墙体的要设穿墙套管。

(3)在预埋结束后,及时把管口密封好,防止土建施工时混凝土、石子等杂物从管口进入,阻塞管口。

(4)预留预埋要认真,做好隐蔽验收工作,及时做好隐蔽验收记录。

B、配电室设备安装(1)配变电设备安装前建筑工程应具备下列条件:①变电所楼板墙壁体施工完毕,门的宽度应足够设备进出,无渗漏现象。

②结束室内地面工作和墙体粉刷,室内沟道无积水杂物。

③预埋件与预留口符合设计要求,预埋件要牢固。

④门窗及通风设施安装完毕。

(2)配变电设备的安装应按设备制造厂家的施工安装说明进行,按规范施工。

(3)基础槽钢制安。

基础槽钢一般采用 10 号槽钢,必须除锈并调好后才能制作。

制作时要采用机械切割,焊缝处用磨光机磨平,然后进行防腐处理。

槽钢通常制成框状,焊接在预埋铁件上,并做好接地保护,基础槽钢允许的偏差不直度小于1/1000,全长小于5MM,水平度小于1/1000,全长小于5MM。

设备就位前应对基础槽钢进行复核,检查其尺寸是否符合设备要求其水平度、不直度是否符合规定要求,做好复核记录。

C、低压柜(屏)安装(1)在距柜顶和柜底各200MM 处绷两根基准线,精确调整一面柜,再逐个调整其余柜,调整至柜面一致,排列整齐。

其水平偏差和相邻两盘顶部小于2MM,行列盘小于5MM,柜与柜之间无缝隙,最大不得超过2MM。

垂直度每米小于1.5MM。

.如柜本身有超差,应作好记录本,并与业主联系,经业主验证签字后请厂家处理。

采用镀锌螺栓把柜和基础可靠连接,所有柜(屏)、电气设备的金属外壳、保护管和金属支架与接地装置构成良好的电气通路。

(2)低压柜(屏)在室内的安装位置按图纸施工。

如图纸无明确标注时按下列规定设置。

①、对于后面或侧面有出线的低压柜,距离墙面不得小于600MM。

②、对于后面或侧面无出线的低压柜,距离墙面不得小于200MM。

③、靠墙安装的低压柜,距墙面也不得小于25MM。

④、巡视通道宽不小于1M。

(3)手车式的配电柜手车推拉应灵活轻便,无卡阻碰撞现象,触头接触应紧密,安全隔板开启灵活,手车接地触头接触良好。

D、电气保护管敷设(1)钢管不应有穿孔、裂缝、显著的凹凸不平及严重锈蚀等到情况,管子内壁应无毛刺,管子弯制后不应有裂缝或显著凹瘪现象。

(2)依据施工图途径和位置,尽量减少弯曲和交叉。

进入箱内的管路排列整齐,管口高度一致,进入箱盒时,管口露出箱盒应小于5mm,并有2-3 个以上丝扣,管口堵塞防止进入杂物,管路超过标准长度应设中间接线盒。

(3)焊接钢管在敷设前均作防腐处理,当埋设于混凝土内时管外壁可不作防腐处理。

(4)明敷钢管连接采用螺纹连接。

管端螺纹表面应光滑,无缺损。

螺纹连接处应焊接地跨接线,选用φ6-φ8 圆钢。

(5)暗敷钢管采用套管连接,套管长度为管外径的 1.5-3 倍,管路超过标准长度设接线盒,明配钢管应排列整齐,固定点间距应均匀,钢管管卡间的最大距离应符合规范要求。

(6)钢管暗敷时,电线保护管宜沿最近路线敷设,并应减少弯曲,埋入建筑物保护管与建筑物表面距离不应小于15mm。

开关盒、接线盒、插座盒埋入位置、标高应符合要求,埋入深度要考虑装饰面。

(7)保护管与箱、接线盒、灯头盒等连接须用锁紧螺母锁紧,其管口必须加装护口。

(8)水平或垂直敷设的明配电线保护管,其水平或垂直安装的偏差应小于1.5‰,全长偏差不应大于管内径的1/2。

(9)在配管时,必须按照设计图纸及相关性专业图纸,并结合现场实际情况,尽可能一次配置到位,其标高、坐标必须精确。

E、电缆电线敷设(1)本工程电缆采用电缆沟桥架穿管等方式敷设。

(2)电缆敷设应在地沟内支架、桥架、线槽及保护管安装完配电箱,用电设备均已就位后进行。

(3)所有线缆进场后,应用500V 兆欧表进行绝缘强度试验,根据实际长度进行配盘,并制定作业表。

(4)敷设程序,宜先敷设干电缆,后敷设分支电缆,即先敷设总降至配变电所的供电电缆,及配变电所内部的电缆后敷设变电所至配电箱电缆。

(5)电缆敷设时,电缆应从盘的上端引出,不应使电缆在支架上及地面磨擦、拖拉。

用力要均匀,不得出现扭结,压扁和保护层破裂现象,不宜交叉,排列要求整齐,固定间距应一致,电缆终端头应留有余量。

电缆敷设后均要符合最小弯曲半径、最大牵引强度的要求。

冬季施工时要注意电缆允许敷设的电缆的最低温度,当温度低于允许值时,应采取措施,并列敷设的电缆其接头的位置应互相错开。

(6)所有敷设电缆的始、终端、电缆头、夹层内、电缆套管两端、电缆中间拐弯处必须装设标志牌,要求牢固、醒目。

标示牌规格统一,并防腐。

标示牌上应注明线路编号,字迹应清晰,不易脱落。

(7)电缆进入电缆沟、建筑物、开关柜、变压器、配电箱以及穿入保护管时,出入口应封闭,管口密封。

(8)在配变电所的电缆密集的电缆技术夹层和电缆沟中,为减少事故损失,电缆应用防火涂料或防火阻燃包带作防护处理。

F、电缆桥架安装(1)桥架在井通、电缆沟沿墙或楼层吊杆安装,安装高度和坐标按施工图纸进行确定。

(2)安装电缆桥架支架可用连通管找平,用拉线的方法找直。

(3)桥架安装应横平竖直,排列整齐,支架距离一致,固定牢固,水平或垂直偏差为其长度的2/1000,且全长允许偏差为20MM。

(4)桥架与保护管连接用焊接固定,管口设护口。

(5)桥架须用螺栓及搭接片连接固定时采用平滑的半圆头镀锌螺栓,螺母朝外,且用35MM2 裸钢绞线跨接在两段桥架连接处,确保一个系统的桥架连成一体。

(6)在电缆桥架内应敷设一条40×40 的镀锌扁钢或35MM2的裸铜绞线(按设计要求选型)作为接地干线,接地干线与接地系统相连,桥架端部及适当部位与接地干线相连,使桥架形成一个良好的接地系统。

G、低压电气设备、灯具、插座、开关等安装(1)低压电器安装前应检查土建工程具备安装条件,低压电器的元件、配件和零部件是否完好齐全,型号、规格是否符合设计要求,并应有产品合格证书。

(2)低压电器的固定方式和安装高度按设计规定,在设计无规定时,按电气装置标准图《常用低压配电设备安装》90D367 进行施工。

(3)成排集中安装的应排列整齐,固定牢固,便于操作维护。

同一室或场所成排安装灯具其中心偏差不应大于5mm。

(4 低压电器的绝缘电阻使用500V 兆欧表测量,其绝缘电阻值不得小于0.5MΩ。

(5)照明灯具的安装,照明灯具配件应齐全,无机械损伤、变形油漆剥落、灯罩破裂等现象。

(6)螺口灯头的接线,相线应接在中心触头的端子上,零线接在螺纹的端子上,PE 线接在灯具外壳上。

(7 灯具安装高度按设计规定。

安装方式可按国标《常用灯具安装》96D469 进行安装。

(8)格栅灯安装,支架应固定牢固、强度可靠,支架上方安装框架,下方安装灯具。

(9)单相三孔及三相四孔插座的接地地线(PE 线)应接上孔,单相三孔插座面对插座右孔与相线相接,左孔与零线相接,单相两孔插座,面对插座右孔与相线相接,左孔与零线相接。

三相插座其接线相位必须一致。

同场所安装高度应一致,插座高度差不大于5mm。

(10)暗装的插座采用专用盒,专用盒的四周应无空隙,且盖板应端正并贴紧墙面。

(11)防爆电器设备和防爆灯具的安装应符合国标《爆炸及火灾危险环境电气线路和电气设备安装》94D801。

(12)电动机检查接线,检查电动机的功率、型号、电压是否符合设计,检查电动机的外壳有无损伤,风罩风叶是否完好,转子转动是否灵活,轴向串动是否超过规定的范围,拆开接线盒用万用表测量三相绕组是否断路;使用500V 兆欧表测量电机的绝缘电阻,其绝缘电阻值不低于0.5MΩ,否则应进行抽芯检查及烘干处理。

H、防雷接地系统安装(1)本工程接地装置采用联合接地系统。

(2)本工程为二类防雷建筑物,在女儿墙上设避雷带利用柱内钢筋做引下线和接地极相连。

(3)配变电所低压系统的保护与工作接地采用共用接地装置,利用墙板内的主钢筋做为接地引下线并与建筑防雷接压环、防静电接地、防电击接地和弱电系统接地共用。

其接地电阻不大于1Ω。

(4)避雷带采用加镀锌圆钢沿四周女儿墙敷设,金属屋面利用屋面做接闪器,屋顶有金属栏杆处可利用栏杆作避雷带。

(5)引下线利用柱内主筋,主筋搭接处焊接,上部用φ12 镀锌圆钢与避雷带连接,下部用40×4 镀锌扁钢与接地极相连,两侧引下线设测试点,距室内地坪0.3 米,做法见92DQ13-29。

(6)变配电室、卫生间均做等电位联结安装并和防雷接地网,外墙上门窗、栏杆等较大金属均做可靠的电气连接,连接处施工符合设计和施工规范要求。

(7)金属管道顶端和低端以及高出屋面金属部分应和接地系统做可靠的电气连接。

二、弱电工程A、电话通信系统(1)、工程概况本工程设控制室,每层相应位置设电话交接箱,各层上再分别从各层电话交接线盒引话线到各户。

(2)、施工方法及技术要求根据图纸要求进行电话线预埋管的敷设,主要明确电话电缆的进户位置,在穿墙处预埋穿墙套管并焊接止水环。

其余管路预埋同强电线路保护管敷设。

B、电视系统本工程采用分散式电视电缆走线自各层,由电视前端箱引自各电视分支箱。

C、消防系统根据图纸要求进行预埋管的敷设,主要做到预埋管到位,其它预埋管预埋同强电相同。

D、综合布线线槽安装见强电部分。

相关文档
最新文档
