汽车底盘系统状态监测与故障诊断
汽车底盘维修检测PPT课件
03 底盘故障诊断与排除
传动系统故障诊断与排除
传动轴异响
变速箱换挡困难
检查传动轴连接是否紧固，润滑是否 良好，必要时更换传动轴。
检查变速箱油位及油质，维修或更换 变速箱内部故障部件。
离合器打滑或分离不彻底
调整离合器踏板自由行程，更换磨损 严重的摩擦片。
悬挂系统故障诊断与排除
检查悬挂臂是否有变形、松动 或损坏，进行校正或更换。
平衡杆维修检测
检查平衡杆是否有松动、变形 或损坏，进行校正或更换。
悬挂弹簧维修检测
检查悬挂弹簧是否有断裂、变 形或过软，进行更换或调整。
车轮与轮胎维修检测
轮胎更换与安装
定期更换轮胎，并确保轮胎正 确安装。
轮胎气压检测
定期检查轮胎气压，确保符合 标准气压。
轮胎动平衡检测
对轮胎进行动平衡检测，确保 行驶平稳。
车轮外观检测
检查车轮外观是否有裂纹、变 形或损坏，进行更换或修复。
转向系统维修检测
转向柱维修检测
检查转向柱是否有松动、磨损或损坏，进行 紧固或更换。
转向拉杆维修检测
检查转向拉杆是否有松动、变形或损坏，进 行更换或修复。
转向器维修检测
检查转向器是否有漏油、异响或卡滞，进行 更换或调整。
汽车底盘维修检测ppt课件
目 录
• 汽车底盘维修检测概述 • 底盘系统维修检测 • 底盘故障诊断与排除 • 底盘维修检测技术与实践 • 总结与展望
01 汽车底盘维修检测概述
底盘维修检测的重要性
确保行车安全
底盘是汽车的重要组成部分，其 性能直接影响汽车的操控性和稳 定性。通过定期的维修检测，可 以及时发现并修复底盘故障，从
汽车底盘的悬挂系统故障排查方法总结
汽车底盘的悬挂系统故障排查方法总结汽车的悬挂系统是底盘的重要组成部分，它对于车辆的行驶稳定性、舒适性和操控性都有着至关重要的影响。
当悬挂系统出现故障时，不仅会影响驾驶体验，还可能带来安全隐患。
因此，及时准确地排查悬挂系统的故障是非常必要的。
下面就为大家总结一些常见的汽车底盘悬挂系统故障排查方法。
一、观察外观首先，对车辆进行静态观察。
查看轮胎是否有异常磨损，比如轮胎胎面单侧磨损严重、块状磨损或者胎肩磨损等。
如果有这些情况，很可能是悬挂系统的部件出现了问题，导致轮胎接地角度不正确。
检查车身是否有倾斜的现象。
如果车辆停放时一侧明显低于另一侧，可能是悬挂弹簧断裂或者减震器失效。
观察悬挂系统的零部件是否有漏油的迹象。
特别是减震器，如果其表面有油渍，说明减震器内部的油封损坏，导致油液泄漏，从而影响减震效果。
二、行驶感受在驾驶过程中，留意车辆的行驶稳定性。
如果车辆容易跑偏，或者在直线行驶时需要不断修正方向，这可能是悬挂系统的定位参数出现偏差，例如前轮前束、主销后倾等不正确。
感受车辆在通过颠簸路面时的减震效果。
如果悬挂系统工作正常，车辆应该能够有效地吸收震动，使车内乘客感到较为平稳。
但如果感觉到强烈的颠簸和冲击，或者车辆在通过坑洼路面时发出异常的响声，如“咯噔”“嘎吱”声，可能是减震器损坏、悬挂球头磨损或者悬挂连接件松动等原因。
注意车辆在转弯时的侧倾程度。
如果侧倾过大，可能是悬挂弹簧变软或者减震器阻尼不足。
三、检查悬挂部件1、减震器按压车身：用手用力按压车辆的四个角，然后迅速松开。
正常情况下，车身会上下回弹一到两次后停止。
如果回弹次数过多，说明减震器阻尼效果变差。
检查减震器外观：查看减震器是否有变形、损伤或者安装不到位的情况。
2、悬挂弹簧观察弹簧是否有断裂、变形或者失去弹性的现象。
测量弹簧的自由长度和压缩长度，与标准值进行对比，判断弹簧是否正常。
3、悬挂球头握住球头并摇动，检查是否有松旷的感觉。
如果球头间隙过大，会导致车辆行驶时出现异响和不稳定。
汽车底盘常见故障诊断与排除【共26张PPT】
二、手动变速器
普通齿轮变速器 主要分为三轴变速器和两轴变速器两种；
变速器的功用
1.设置空挡； 2.设置倒档； 3.改变传动比。
变速器的组成
变速器是由：输入轴、输出轴、中间轴、
变速器上盖、变速器壳体等组成。
1、手动变速器结构图
2、变速器故障类型及原因
变速器的故障类型
2、离合器分离不彻底；
转向系统的功能
摩擦片与制动轮鼓配合间二隙过、大；检查离合器零部件的要求与方法；
转向系统自由行程过大故障原因 转向系统的故障类型
检查制动总泵是否磨损严重，应更换；
三、讲解就车离合器拆装注意事项； 四、演示制动系统、拆装操作流程；
三、现场讲解转向器拆装注意事项； 举例：转向系统自由行程过大 其作用是：使行驶中的汽车按照驾驶员
制动系故障类型
1.制动失效； 2.制动不灵； 3.制动跑偏；
制动不灵故障原因 1.制动轮缸漏制动液或有油污； 2.摩擦片与制动轮鼓配合间隙过大；
3.制动总泵磨损严重，造成油压不足；
4、制动系统的故障排除流程
举例：制动不灵故障排除流程
1.首先对汽车制动系统进行制动效果测试； 2.调整摩擦片与制动轮鼓配合间隙， 不符合进行重新调整；
转向系统自由行程过大故障原因
1.转向器啮合间隙过大； 2.横直拉杆球头磨损严重；
5、转向系统故障排除流程
举例： 转向系统转向沉重 1.检查汽车前轮轮胎气压是否不足，
应加轮胎气压到正常；
2.检查横直拉杆球头是否润滑不良，
加润滑脂如还不行更换； 3.检查转向器啮合间隙是否过小，重新调整；
举例：转向系统自由行程过大
汽车转向系统的功能就是按照驾驶员
汽车底盘常见故障检测与维修
汽车底盘常见故障检测与维修汽车底盘是汽车的主要组成部分之一，它承载着车身重量，提供支撑和稳定性，在行驶过程中为乘客提供舒适的乘坐体验。
然而，底盘也是汽车上最容易受损并出现故障的部分之一。
本文将介绍一些常见的汽车底盘故障及其检测与维修方法。
1. 悬挂系统故障悬挂系统是汽车底盘中最重要的组成部分之一，它能够减震并为驾驶员提供非常好的操控性。
常见的悬挂系统故障包括：● 悬挂系统失效或悬挂支架松动。
当悬挂系统失效或悬挂支架松动时，车辆在行驶过程中会出现颠簸、晃动或转向不够稳定等症状。
此时需要检查悬挂系统以确认是否需要更换松动的部件或整个悬挂系统。
● 悬挂系统油封破裂或磨损过度。
这可能导致车辆漏油，从而影响了悬挂系统的性能。
检查悬挂系统油封的磨损情况，并及时更换如果发现有损坏。
● 悬挂系统弹簧断裂。
当悬挂系统的弹簧断裂时，会导致车辆下沉。
此时需要及时更换弹簧。
同时，在更换弹簧的同时，应检查和更换其他需要维护的角落，例如减震器和悬挂支架等。
● 刹车片磨损过度。
刹车片在行驶过程中经常被磨损，当刹车片磨损过度时，需要及时更换。
通常情况下，每次保养都应经常检查刹车片的磨损情况。
● 刹车盘变形或腐蚀。
当刹车盘变形或腐蚀时，刹车片与刹车盘的接触面积将减少，从而影响了制动系统的性能。
此时需要及时更换刹车盘。
● 刹车液周边系统故障。
刹车液位过低、刹车液泵故障、刹车管腐蚀等故障会影响刹车系统的可靠性，需要更换相关部件。
转向系统对于汽车行驶过程中的操控性和安全性都非常重要。
转向系统故障可能造成不良的驾驶体验，甚至危及乘客的安全。
常见的转向系统故障包括：● 动力转向系统故障。
该故障会导致方向盘的力度增大或减小，从而影响汽车的操控性。
此时需要检查动力转向系统以确认是否需要更换或维修部件。
● 悬挂支架松动或磨损。
当悬挂支架松动或磨损时，它会影响汽车的稳定性，从而使操控的方向发生变化。
此时需要及时更换或维修部件。
4. 离合器故障离合器故障可能会导致汽车在起步或换挡时发生异常。
汽车底盘常见故障检测与维修
汽车底盘常见故障检测与维修【摘要】汽车底盘是车辆重要的组成部分，常常会出现各种故障。
为了保障行车安全和延长底盘的使用寿命，我们需要了解底盘常见故障、故障检测方法、底盘维修注意事项、常见维修项目以及维修工具与设备。
通过维护底盘，我们可以提升行车安全性，减少事故发生的概率，延长汽车的使用寿命。
保养底盘至关重要，需要定期检查底盘情况并及时维修，以确保车辆的正常运行。
维护底盘不仅可以保障我们的出行安全，还可以节省维修成本，提高车辆的整体性能，让我们的底盘更加耐用。
愿意看重汽车底盘维护的车主一定可以享受到更安全、更稳定的驾驶体验。
【关键词】汽车底盘、故障检测、维修、注意事项、常见维修项目、工具与设备、保养、行车安全性、使用寿命、底盘底盘常见故障、底盘故障检测方法底盘维修注意事项、底盘常见维修项目、底盘维修工具与设备、保养底盘的重要性、提升行车安全性、延长底盘使用寿命1. 引言1.1 汽车底盘常见故障检测与维修汽车底盘是汽车的重要组成部分，承载着车辆的整体重量，并连接着所有支撑和传动系统。
底盘不仅影响着车辆的操控性能，也直接关系到行车安全性和舒适性。
由于底盘处于车辆最底部，又暴露在路面的各种恶劣环境下，常常容易出现各种故障。
底盘常见故障包括悬挂系统的异响、转向系统的失灵、底盘变形等。
为了及时发现和解决底盘故障，我们需要掌握一些故障检测方法。
常用的检测方法包括观察、试验、测量和诊断。
除了故障检测外，底盘的维修也需要注意一些事项，比如及时更换磨损的零部件，注意保养润滑系统等。
常见的底盘维修项目包括更换悬挂系统、清洗底盘等。
在进行底盘维修时，我们需要准备一些维修工具与设备，如千斤顶、扳手、压缩机等。
保养底盘不仅可以提升行车安全性，还能延长底盘的使用寿命。
保养底盘是汽车维护保养中不可忽视的重要部分。
只有定期检测和维护底盘，才能保证车辆的正常运行和乘车安全。
2. 正文2.1 底盘常见故障汽车底盘是车辆的支撑结构，承载着车辆的重量和各种力，因此容易出现各种故障。
汽车底盘的故障诊断分析毕业论文
汽车底盘的故障诊断分析毕业论文一、选题背景汽车底盘由悬挂系统、制动系统、转向系统、轮胎和车轮、车轴以及底盘附件组成，是整个汽车的重要部分。
底盘的好坏直接影响到车辆的行驶稳定性、舒适性以及安全性。
汽车底盘出现故障不仅会影响行驶安全，还会增加车辆维修费用，损失车主的时间和财动力。
因此，对于汽车底盘故障的诊断及分析显得尤为重要。
本文旨在通过对现有汽车底盘故障诊断技术进行研究分析，探究汽车底盘故障的诊断及分析方法。
二、研究内容1. 汽车底盘的结构及工作原理介绍汽车底盘的结构、组成部件以及其各个部件的工作原理。
2. 汽车底盘故障的分类及表现根据故障的产生原因及其表现，将底盘故障分为悬挂系统故障、制动系统故障、转向系统故障、轮胎和车轮故障以及底盘附件故障，详细介绍每一类故障的表现。
3. 汽车底盘故障的诊断方法介绍现有的汽车底盘故障诊断技术，包括传统诊断技术和现代诊断技术，归纳比较各种诊断方法的优缺点。
4. 汽车底盘故障的修理方法根据故障的具体原因及其表现，选择相应的修理方法。
介绍各种常见修理方法以及注意事项。
5. 汽车底盘故障案例分析选取几种常见的底盘故障，并通过对实际车辆的诊断和修理，进行案例分析，总结出有效的诊断和修理方法。
三、论文结构本文主要分为五个部分：第一部分：引言。
介绍本文的选题背景、研究目的、研究的意义。
第二部分：汽车底盘的结构及工作原理。
详细介绍汽车底盘的组成部件以及其各个部件的工作原理。
第三部分：汽车底盘故障的分类及表现。
根据故障的产生原因及其表现，将底盘故障分为悬挂系统故障、制动系统故障、转向系统故障、轮胎和车轮故障以及底盘附件故障，详细介绍每一类故障的表现。
第四部分：汽车底盘故障的诊断和修理方法。
介绍现有的汽车底盘故障诊断技术，包括传统诊断技术和现代诊断技术，归纳比较各种诊断方法的优缺点。
根据故障的具体原因及其表现，选择相应的修理方法。
介绍各种常见修理方法以及注意事项。
第五部分：案例分析。
汽车底盘的故障诊断与修理策略
汽车底盘的故障诊断与修理策略汽车底盘是车辆的重要组成部分，包括底盘框架、悬挂系统、传动系统和制动系统等。
底盘故障会直接影响车辆的操控性能和行驶安全。
正确的故障诊断和修理策略对于保障汽车底盘的正常工作非常重要。
以下是一些常见的底盘故障以及相应的诊断和修理策略。
1. 底盘框架故障：底盘框架是整个车辆的骨架，如果发生严重变形或断裂，会对整个车辆的结构强度和刚性造成影响。
诊断底盘框架故障的方法包括外观检查、测量底盘各点之间的距离和角度、通过车辆行驶时的异响和不稳定感来判断。
修理策略通常需要对底盘进行重整或更换。
2. 悬挂系统故障：悬挂系统是汽车底盘的重要组成部分，其主要功能是支撑和缓冲车身，保证车辆在行驶过程中的稳定性和舒适性。
常见的悬挂系统故障包括减震器漏油、弹簧失效、悬挂杆变形等。
诊断悬挂系统故障的方法包括观察车身的高低、通过行驶时的异响和颠簸感来判断。
修理策略通常需要更换故障部件。
3. 传动系统故障：传动系统是将发动机的动力传输到车轮上的重要组成部分。
常见的传动系统故障包括离合器故障、变速器故障、传动轴故障等。
诊断传动系统故障的方法包括观察离合器踏板的感觉、变速器的换挡顺畅程度以及传动轴的异响。
修理策略通常需要对故障部件进行维修或更换。
4. 制动系统故障：制动系统是汽车底盘的重要安全保障系统，其主要功能是通过摩擦力来减速和停车。
常见的制动系统故障包括制动盘磨损、刹车片磨损、制动液泄漏等。
诊断制动系统故障的方法包括观察制动踏板的感觉、刹车片和制动盘的磨损情况以及制动液的泄漏。
修理策略通常需要更换或调整制动部件。
汽车底盘故障的诊断和修理策略需要通过观察、测量和感受来判断故障的具体位置和程度。
对于一般故障，可以进行修理或更换相关部件。
而对于严重的底盘故障，可能需要对整个底盘进行重整或更换。
为了确保底盘的正常工作，建议定期检查和维护底盘系统，及时发现和修理潜在故障。
为了确保修理质量，建议寻找专业技术人员进行诊断和修理。
汽车底盘电控系统常见故障诊断与维修探析
汽车底盘电控系统常见故障诊断与维修探析摘要：汽车底盘电控系统的出现与发展，一定程度上提升了驾驶员的驾驶体验，优化了汽车的整体操纵性能，并强化了汽车在道路上行驶时的稳定性与安全性，对于汽车行业的发展起到了相应的推动作用。
但是该种电控系统在长久使用过程中却会出现较多的故障问题，让驾驶员处于危险的境地，针对该种情况，分析底盘电控系统中常见的故障并制定针对性的诊断与维修对策已经势在必行。
文章就汽车底盘电控系统常见故障诊断与维修探析进行了论述与分析。
关键词：汽车底盘电控系统；常见故障；诊断；维修引言：汽车底盘中包括多种控制系统与应用系统，对于汽车的安全稳定有着一定的保障作用。
若是该部分出现问题，不但会影响汽车的运行稳定性，还会在负责的道路行驶中面临较多危险的状况。
比如底盘电控系统故障中的方向盘抖动，很容易在高速行驶中偏离方向，轻则毁坏车辆，重则伤及驾驶人员与乘坐人员，故而探需深入分析汽车底盘电控系统应用过程中的常见故障，并制定相应的诊断与维修对策，确保安全驾驶。
一、汽车底盘电控系统简述汽车底盘电控系统涉及多项内容，从以下数个方面举例分析：1.电控自动变速器该系统的作用是保证汽车在驾驶过程中能够灵活换挡，有着调节与自动补偿等作用，多装配在自动挡车辆中，驾驶员踩、放加速塔盘，即可控制好车辆的启动、行驶与减速等，避免车辆停火的同时，延长车辆发动机寿命。
2.牵引力控制系统当前车辆皆是四轮驱动，该系统的作用是为车辆行驶传输驱动力，在汽车行驶时，若是汽车与路面摩擦力比较小，会让车辆打滑，此时依靠牵引力系统，可提升轮胎行驶能力，并增强其与路面之间的摩擦力，达到增加汽车稳定性的目的。
3.防抱死系统在高速行驶时，若是驾驶员面对比较复杂的路况而出现操作不当，急转弯，会让车辆在惯性作用下直接侧翻，或者撞到护栏。
为避免出现该种状况，防抱死系统会在紧急刹车时，让，让轮胎与路面产生瞬时较大的摩擦力，并缩短刹车时间与距离，以此来维持车辆的正常行驶，为驾驶员与乘客的安全提供更大的保障。
汽车底盘的故障诊断与修理分析
Continuous Driver Intention Recognition with Hidden MarkovModels [C]//Proceedings of the 1lth Intemational IEEE Conference on Intelligent TransPortation Systems.Beijing,China:IEEE,2008:1189-1194.[3]刘磊，刘树伟.驾驶员制动意图辨识的方法研究[J].农业装备与车辆工程，2015，53（11）：27-30.[4]丁华，徐聪.基于驾驶意图识别的DCT 模糊换挡控制策略研究[J].机电工程，2018，35（06）：608-612.[5]张雁雁.面向行人防碰撞预警的驾驶员驾驶意图辨识方法研究[D].大连理工大学，2015.[6]徐伟民.基于驾驶员驾驶意图的换道轨迹预测研究[D].湖南大学，2018.[7]Mc Call J C,Wipf D P,Trivedi M M,et ne change intent analysis using robust operators and sparse Bayesian learning [J].IEEE Transactions on IntelligentTransportation Systems,2007,8(3):431-440.[8]丁洁云.驾驶人换道决策分析及意图识别算法设计[D].清华大学学报（自然科学版），2015，55（7）：769-774.[9]杨诚.基于隐马尔可夫理论的驾驶人换道意图识别研究[D].吉林大学，2016.[10]Aoude G S,How J ing Support Vector Machines Classifying Agent Intentions at Road Intersections.Massachusetts Institute Dissertation,2009.[11]Junqing Wei,John M.Dolan and BakhtiarLitkouhi.Autonomous Vehicle Social Behavior for Highway Entrance Ramp Management [R].IEEE Intelligent Vehicles Symposium .2013.[12]宋威龙.城区动态环境下智能车辆行为决策研究[D].北京理工大学，2016.[13]黄如林.无人驾驶汽车动态障碍物避撞关键技术研究[D].中国科学技术大学，2017.0引言底盘是组成汽车的主要零部件之一，如果汽车底盘发生故障，在汽车高速行驶中不仅极易给车主的生命安全造成威胁，同时也会给同道路行驶的其他车主带来安全隐患，因此，及时诊断并维修汽车底盘故障对维护道路安全有着重要作用。
底盘检测与诊断技术(第5章1)
Pe-发动机功率 PT-传动损失功率 • 意义：对传动系统来说，即输出功率（Pe-PT）与 输入功率Pe之比。 • PT分为： ①机械损失—齿轮、轴承、油封的摩擦、传动轴 万向节与传动齿轮对数、传动力矩M的大小、加 工精度有关。 ②液力损失—搅油损失，与转速、润滑油粘度、 品质、温度、油面高度有关。
4）计算传动效率 将测得的P、Pc 、Pf和PT代入
T
P Pf Pc P Pr
可得该车传动效率 检测标准 汽车传动效率正常值见教材 传动系统技术状况不良： P157表3-2 使汽车的动力性和燃油经济性变差； 如太低说明该车传动系统消 起步能力变坏和超车能力不足易于 造成安全行车隐患 耗的功率太多（传动系部 离合器、变速器等主要部件性能不 件装配调整不当、润滑不 良对汽车的操纵方便性也有很大影 良）
(3) 传动轴：
在运转时不得发生振抖和异响，中间轴承和万向节不得有裂纹和松旷现 象。
(4) 驱动桥：
• 齿轮啮合间隙合适，工作平稳，噪声低； • 在各种转速和载荷下的传动效率高； • 与悬架导向机构、转向运动机构协调；
5、2 传动系的检测
二、汽车滑行性能检测 1滑行距离检测 1）路测法
车辆空载 胎压符合规定 预热良好 平直硬路面 风速 小于3m/s，车速30km/h时空挡滑行，用速度计或 五轮仪测滑行距离。
汽车底盘检测与诊断技术 第5章
（2学时）
第四章 汽车底盘检测与诊断
• 4.1 驱动车轮输出功率的检测
• 4.2 传动系统检测与故障诊断
• 4.3 转向系统检测与故障诊断
• 4.4 车轮平衡度检测 • 4.5 悬架装置检测
第四章 汽车底盘检测与诊断
• 教学要求：本章主要应掌握汽车底盘各组 成系统的性能检测与故障诊断方法。其重 点是让学生了解检测设备的结构组成，理 解检测设备的工作原理及底盘各组成系统 的故障原因，掌握检测设备的使用方法及 底盘各组成系统的故障诊断与排除方法。
汽车底盘常见故障诊断与维修
汽车底盘常见故障诊断与维修摘要：汽车作为一种常见的置换工具，随着人们生活水平和整个社会经济水平的提高，我国汽车保有量不断增加。
同时，汽车行驶的舒适性、稳定性和安全性也成为人们关注的焦点。
汽车底盘是整车的基础，其性能直接影响整车的性能和可靠性。
在汽车的日常使用中，底盘故障的原因具有复杂的特点，其故障修复相对困难。
车架的维修应以车架的基本结构为基础，根据故障外观的诊断分析，提出维修策略，及时、准确地消除潜在的安全隐患，保证行车安全。
关键词：汽车底盘；常见故障；诊断；维修1汽车底盘结构概述1.1行驶系统车辆的车架、悬架、车轮和车轴构成了驱动系统，在车辆的正常行驶中起着不可替代的作用。
该系统的工作原理是将发动机产生的动能传递给驱动轮，然后在车轮牵引的作用下移动车辆。
此时，在转向系统和操作装置的共同作用下，车辆可以正常工作。
1.2制动系统制动系统等系统比较复杂，可以根据电源和功能的不同进行分类。
首先，根据功能的不同，制动系统可分为三类，即紧急制动、停车制动和常用制动。
其次，根据电源的不同可分为伺服制动两种，并可分为气动制动、液压制动和液压气动制动三种制动方式。
另一种是手刹，主要控制速度和制动。
系统一般由传动、制动、供电和控制四部分组成。
1.3转向系统更具体地说，转向系统由转向节、方向盘和转向轴组成。
该系统主要用于控制或改变车辆行驶方向，以保证驾驶员与行驶方向的规划一致。
此外，该系统还可以帮助车辆克服行驶过程中的横向干扰力，并确保车轮自动对齐。
1.4传动系统车辆的驱动功能是旋转系统的主要功能，主要是将发动机的动能传递给驱动轮，在发动机系统和驱动系统的共同作用下驱动车辆。
该系统由齿轮箱、离合器和驱动轴组成。
2汽车底盘发生故障的因素以及检测维修的必要性汽车底盘一般采用镀锌钢板制造，是除汽车轮胎外离地最近的部件。
底盘比车辆的其他部件更常见。
由于汽车行驶环境的不可控性，汽车底盘更容易接触到不同种类的材料，一旦汽车底盘固定在腐蚀性材料上，极有可能损坏底盘。
第四章 汽车底盘技术状况的检测与诊断
二、离合器滑转的检测 用离合器打滑测定仪检测，仪器由闪 光灯、高压电极、电容、电阻等组成。 其基本工作原理是频闪原理。
三、传动系统角间隙的检测 传动系统各总成和机件的磨损与其间隙 有密切关系。 1、指针式角间隙检测仪原理 指针式角间隙检测仪由指针、测力扳手 和刻度盘组成。 检测时可分段进行： 驱动桥角间隙 万向传动装置的角间隙 离合器和变速器各档的角间隙 总的传动系统角间隙
2）、四灯制前照灯其远光单光束灯的调整, 要求在屏幕上光束中心离地高度为 0.85H-0.9OH,水平位置要求左灯向左偏 不得大于10O mm,向右偏不得大于 170mm；右灯向左或向右偏均不得大于 170mm。 2、发光强度
三、前照灯检测的基本原理 1、用屏幕检测前照灯的光束照射位置 屏幕距前照灯10米。
三、车轮不平衡测量原理 1、静不平衡 可在离车式或就车式车轮平衡机上检测。
2、动不平衡 通过测量安装在平衡机车轮高速旋转 时所产生的离心力在支承装置上产生动 反力，测出支承装置所受的动反力即可 测得不平衡量。
四、车轮不平衡检测方法 检测时先要输入结构参数a、b、c。
第五节 汽车前照灯检测
一、前照灯及其特性 前照灯特性有发光强度、光束照射方 向和配光特性。 1、发光强度 照度与发光强度成正比。 2、照射方向 用光束中心对水平、垂直坐标轴的偏 离量表示。
3、配光特性 配光特性即是用等照度曲线表示的明亮度 分布特征。有SAE标准和ECE标准两种。 二、检测项目与标准 1、前照灯光束照射位置 1）、机动车在检验前照灯的近光光束照射位置 时,前照灯在距离屏幕10m处,光束明暗截止线 转角或中点的高度应为0.6H-0.8H(H为前照灯 基准中心高度,下同),其水平方向位置向左向右 偏差均不得超过100mm。
汽车底盘系统维修手册
汽车底盘系统维修手册一、背景介绍汽车底盘系统是车辆的重要组成部分，负责承载车身和各种机械设备，具有至关重要的作用。
为了确保车辆的正常运行和安全性，了解并掌握汽车底盘系统的维修知识是必不可少的。
本手册旨在提供一份详细且易于理解的汽车底盘系统维修指南，帮助车主和修理工进行正确和有效的维修操作。
二、维修前准备1. 确保工作场所安全并具备必要的维修工具，如千斤顶、油枪、扳手等。
2. 仔细阅读汽车底盘系统的相关技术资料和车辆维修手册，对底盘系统的结构和原理有充分的了解。
3. 确保车辆停稳并处于关闭状态，如有需要，可将车辆固定在维修平台上，以确保安全性。
三、底盘系统故障诊断与维修1. 轮胎与悬挂系统1.1 检查轮胎气压，保持在车辆制造商建议的范围内。
1.2 定期检查轮胎磨损情况，并进行必要的轮胎更换。
1.3 检查悬挂系统的弹簧和减震器，确保其正常工作。
1.4 如果发现轮胎异响或悬挂系统异常，应及时检修或更换零件。
2. 制动系统2.1 定期检查制动油液的液位，并根据需要添加或更换制动油。
2.2 检查制动片的磨损情况，及时更换磨损严重的制动片。
2.3 检查制动器的工作情况，确保制动器制动力平稳且无异常响声。
3. 转向系统3.1 检查转向系统的液位，确保转向助力油在正常范围内。
3.2 检查转向系统的零部件，包括转向皮带、转向齿轮和转向杆件等，保证其运转灵活稳定。
3.3 如发现转向系统出现异常，及时修复或更换相关部件。
4. 悬挂系统4.1 定期检查悬挂系统的各个连接件和防尘套件，确保其正常工作。
4.2 如发现悬挂系统出现异常响声或漏油现象，应及时检修或更换相关零部件。
4.3 对悬挂系统进行定期润滑，以确保其灵活性和耐用性。
五、维修事项注意事项1. 在进行底盘系统维修时，务必戴上适当的防护用品，如手套和护目镜。
2. 在维修过程中，务必按照正常的操作程序和标准进行操作，以免造成额外的损失或伤害。
3. 如果遇到复杂的底盘系统故障，建议寻求专业技师的帮助，以免给车辆带来更大的损害。
毕业论文—汽车底盘的故障诊断与维修
毕业论文—汽车底盘的故障诊断与维修随着汽车工业的不断发展，车辆底盘作为车身支撑系统的基础，所承受的压力和负荷也越来越大，因此底盘故障的发生率也在增加。
本文将探讨汽车底盘的故障诊断和维修。
一、底盘故障的种类底盘故障种类繁多，主要包括悬挂系统故障、制动系统故障、转向系统故障、传动系统故障等。
1. 悬挂系统故障悬挂系统是汽车底盘最重要的组成部分之一，其主要功能是支撑车身、吸收路面震动。
悬挂系统故障主要表现为车身晃动、底盘异响、制动不平稳、胎磨损等现象。
2. 制动系统故障制动系统是汽车底盘的重要组成部分，其主要功能是实现车辆的制动控制。
制动系统故障主要表现为刹车软、刹车失灵等。
3. 转向系统故障转向系统是汽车底盘的关键组成部分之一，其主要功能是控制车辆方向。
转向系统故障主要表现为方向盘重、位置不准确等。
4. 传动系统故障传动系统是汽车底盘的核心组成部分，其主要功能是传递发动机动力。
传动系统故障主要表现为发动机功率下降、异响等。
二、底盘故障的诊断方法底盘故障诊断需要依靠一系列的设备和技术，包括故障诊断仪、漏油检测仪、缸压仪等。
诊断方法主要包括检查车辆是否存在明显的故障现象、检查相关传感器、部件电气连接是否良好、通过故障诊断仪读取故障码等。
1. 检查车辆是否存在明显的故障现象首先需要检查车辆是否存在明显的故障现象，如振动、异响、泄漏等。
根据故障现象可以初步确定故障位置。
2. 检查相关传感器、部件电气连接是否良好通过检查车辆的相关传感器、部件电气连接可以确定故障是否源于电子控制系统，如有必要可以进行跃点测试，进一步确认故障位置。
3. 通过故障诊断仪读取故障码故障诊断仪可以读取汽车的故障码，确定故障位置，然后检查相关部件是否工作正常，如传感器信号是否正常、电路电压是否正常等。
三、底盘故障的维修方法底盘故障维修方法需要依靠专业技术和设备，包括修复、更换、校正等。
根据故障情况，选择不同的维修方法。
1. 更换故障部件如果检测出底盘故障的原因是部件损坏，需要及时更换受损部件。
汽车底盘常见故障及诊断维修分析
AUTO AFTERMARKET丨汽车后市场汽车底盘常见故障及珍断维修分析黄龙新潍坊市技师学院山东省潍坊市261053摘要：在汽车的构件中，汽车底盘是极其重要的组成部分。
它是保证汽车在行驶过程中能够维持稳定、防止打滑的关键因素。
因此，需要不断维持底盘的性能，从而保障车内群众的安全。
在现阶段，汽车底盘会出现一些问题，本文对此进行分析，并提出诊断和维修的具体策略。
关键词：汽车底盘；常见故障；诊断维修分析1引言随着我国经济的发展，汽车已经成为人 们必备的出行工具之一。
因其具备轻巧便捷 且速度快的特点，使用量逐步增加，渐渐超 过其它交通工具。
而促使汽车能够平稳运行 的就是汽车的许多构件，这些构件发挥合力，才能让汽车适应许多恶劣的地质环境。
而汽 车底盘就是其中较为重要的一部分，它是托 起汽车重量并且连接汽车轮胎和土壤摩擦力 的部件，因此需要保障其良好的性能。
然而 在使用过程中，容易出现许多故障，因此需 要作出相关维修策略。
2汽车底盘常见故障诊断分析2.1初步诊断方法汽车底盘故障进行维修的前提是对故障 进行分析，从而确定其具体的问题。
而众多 分析方法中，初步分析是判断汽车底盘故障 的基础，这种分析方法类似于中医的望闻问 切，可以针对性的对汽车底盘的故障深入了 解。
通过观察与探测，对底盘可能引起故障 的所有环节和结构进行一一判断，可以快速 的解决汽车底盘的故障。
然而这种方法虽然 具体，但是容易因为个人的主观干预和错误导致排查出现问题。
尤其是初步分析的步骤较多，探测的部分数量也多，如果人员不具备专业技能，很难全方位的进行诊断。
另外，汽车底盘的故障中，也可能是许多部分结合起来形成的问题，往往牵一发而动全身。
如果相关人员只对某一个步骤进行排査，而忽视了它们之间的联结关系，就会导致工作水平不高。
因此，进行初步分析的过程中，需要维修经验丰富的人员进行维修。
而且应该全方面的进行探测，首先要了解汽车的驾驶情况以及使用年限，然后通过对汽车外部的功能检査和肉眼观察得出的使用情况做出分析，找出汽车底盘发生故障的原因。
汽车底盘系统检测与故障诊断
汽车底盘系统检测与故障诊断随着汽车行业的发展，底盘系统作为汽车的重要组成部分，对于驾驶安全和行车稳定性起着至关重要的作用。
因此，对汽车底盘系统进行定期检测和故障诊断是保证车辆性能和行驶安全的重要环节。
本文将介绍汽车底盘系统的基本检测方法和常见故障诊断技术。
一、底盘系统的基本检测方法1. 视觉检查视觉检查是最简单且常用的底盘系统检测方法之一。
它包括检查底盘系统的各个组件是否有明显的损坏、油渍、腐蚀等问题。
检查底盘悬挂系统的弹簧是否有损坏、变形，底盘的橡胶缓冲垫是否老化等。
2. 悬挂系统检测悬挂系统是底盘系统的重要组成部分，它对车辆的稳定性和行驶舒适性起着重要作用。
通过悬挂系统检测，可以检查车辆是否存在悬挂不平衡、跳跃、异响等问题。
常用的检测方法包括悬挂系统松动情况检查、悬挂系统减振器的工作状态检测等。
3. 制动系统检测制动系统是保障行车安全的关键系统之一。
制动系统的检测主要包括刹车片磨损程度检测、刹车盘变形情况检测、制动液是否漏油、制动灯是否工作正常等。
4. 轮胎和轮毂检测轮胎和轮毂是车辆与道路接触的重要部件，它们的状态直接影响到行车的安全性和稳定性。
轮胎和轮毂的检测主要包括轮胎花纹深度检测、轮毂的磨损和变形情况检测等。
二、底盘系统的常见故障诊断技术1. OBD故障码读取OBD系统（On-Board Diagnostics）是车辆上的一种电子诊断系统，它可以实时监测车辆的各项参数并记录故障码。
通过读取OBD系统中的故障码，可以快速定位底盘系统的故障原因，提高诊断效率。
常见的OBD系统诊断工具包括OBD扫描仪和车载计算机等。
2. 悬挂系统故障检测对于悬挂系统的故障，可以使用悬挂系统故障检测仪来进行诊断。
这些检测仪通过读取悬挂系统中的传感器数据和执行器状态，可以判断悬挂系统的工作状态是否正常，例如悬挂高度是否符合标准、减振器是否工作正常等。
3. 制动系统故障检测制动系统的故障可能造成刹车失灵等严重后果，因此及早发现和解决制动系统故障非常重要。
汽车底盘电控系统常见故障诊断与维修
汽车底盘电控系统常见故障诊断与维修汽车底盘电控系统是汽车中的重要组成部分之一，它主要负责控制汽车的动力传输、驾驶稳定性控制、制动系统等功能。
在长时间使用过程中，底盘电控系统可能会出现各种故障。
下面将介绍几种常见的底盘电控系统故障及其诊断与维修方法。
1. ABS故障：ABS是防抱死制动系统的缩写，它可以通过实时传感器监测车轮的转速，并在任何时候防止车轮短暂封锁。
当ABS故障时，车辆制动功能可能会受限，甚至完全失效。
诊断ABS故障时，可以使用诊断仪读取故障代码，根据代码进行进一步排查。
常见的维修方法包括更换故障传感器、修理或更换ABS控制单元等。
2. 动力传输故障：底盘电控系统也负责控制汽车的动力传输，如换挡系统、差速器等。
当车辆换挡困难、漏油或者出现打滑等情况时，有可能是底盘电控系统出现故障。
诊断动力传输故障时，一种常见的方法是通过检查故障灯来获取故障码，然后使用诊断仪进行故障代码的识别。
维修方法可能包括更换故障的传感器或执行器、修理或更换控制模块等。
3. 悬挂系统故障：悬挂系统是保证车辆行驶稳定性和舒适性的重要组成部分。
当悬挂系统出现故障时，车辆可能会出现跳动、颠簸、漏油等问题。
诊断悬挂系统故障时，首先应该检查悬挂系统的各个组件是否正常，如悬挂弹簧、减振器、悬挂臂等。
如果没有发现问题，则可以使用诊断仪读取故障码，并根据故障码进行进一步排查。
维修方法可能包括更换故障的组件、更换底盘电控模块等。
底盘电控系统常见故障的诊断与维修方法包括使用诊断仪读取故障码、检查各个传感器和执行器的工作状态、更换故障的组件或部件，修理或更换控制模块等。
对于一些较为复杂的故障，建议寻求专业的汽车维修人员进行处理，以确保故障能够及时有效地得到解决。
汽车底盘故障诊断(精选)
(7) 离合器压盘或飞轮表面翘曲变形。
3．故障诊断与排除 (1) 首先进行故障确诊，然后再进行逐项检查。 ① 启动发动机，拉紧驻车制动，挂上低速挡，缓缓放松 离合器踏板，使离合器逐渐接合，若汽车不能起步，而发动机 无负荷感能继续运转又不熄火，即为离合器打滑。 ② 汽车加速行驶时，若发动机转速升高，而车速不随之 相应升高，感到行驶无力，严重时有焦臭味或出现冒烟现象，
盘前端面与中间压盘紧抵或单片离合器从动盘前端面与飞轮紧
抵，而其后端面却与压盘有足够间隙，则说明变速器一轴后轴 承盖颈部过长，以至抵触从动盘花键毂，使从动盘不能后移。
③ 若上述正常，经调整后仍难以分离，则应检查从动 盘是否装反。单片离合器从动盘短毂多朝向飞轮，双片离合
器两从动盘短毂相对(解放车)或按规定装配。
应大于0.20 mm，超出极限应更换。
图3-5 离合器打滑的故障诊断流程
(三) 离合器接合不平顺 1．故障现象 离合器接合不平顺具体表现为汽车起步发抖或发闯。汽车 用低速挡起步时，虽然逐渐放松离合器踏板，并缓缓踩下加速 踏板，但离合器不能平顺接合，产生振抖；严重时整车出现振 抖或突然闯出。
2．故障原因 离合器发抖的实质是其主、从动盘之间接触不平顺，在同
则为离合器打滑。
(2) 故障确诊后，按图3-5所示流程诊断并排除故障。在诊 断过程中要注意检查离合器压盘和从动盘的磨损和变形情况，
若超过规定的技术要求必须及时维修或更换。如捷达车离合器
的从动盘摩擦衬片铆钉头最小深度为0.3 mm，在从动盘外边缘 2.5 mm处端面跳动量不应大于0.5 mm，压盘向内扭曲量最大不
一平面内接触时间不同。离合器发闯则为主、从动盘突然接合
之结果。 离合器发闯的主要原因为分离套筒涩滞、踏板回位弹簧折 断或脱落、踏板轴锈涩等导致踏板回位不自如。而离合器发抖 的主要原因为： (1) 离合器自由行程过小，分离杠杆内端面不在同一平面 内。
汽车底盘常见故障诊断分析与维修
汽车底盘常见故障诊断分析与维修摘要：汽车底盘是汽车重要组成部分，由制动系统、转向系统、悬挂系统、变速器等组成。
底盘故障会影响车辆安全性和使用寿命，因此需及时进行诊断和维修。
在维修过程中，需进行全面检查和诊断，找出故障原因，然后进行及时的修理或更换受损部位。
同时，为了保证车辆安全性和使用寿命，需定期检查和维护底盘。
关键词：汽车维修；底盘；故障诊断汽车底盘是汽车重要组成部分，由多个系统组成，包括制动系统、转向系统、悬挂系统、变速器等。
底盘故障会严重影响车辆的安全性和使用寿命，因此及时进行诊断和维修显得尤为重要。
本文将围绕汽车底盘常见故障进行深入探讨，介绍常见故障诊断方法和维修技巧，旨在为车主和维修人员提供一些有益参考和指导。
我们将从初步诊断方法、经验诊断方法、制动系统故障、转向系统故障、悬挂系统故障、变速器故障和离合器故障等方面进行论述，以期为汽车底盘故障的解决提供帮助。
1.汽车底盘常见故障汽车底盘是车辆重要的组成部分之一，它负责支撑车身并承受车辆行驶过程中各种力和振动。
由于底盘所受到压力和摩擦较大，因此常见故障情况比较多。
如汽车的悬挂系统包括弹簧、减震器、悬挂臂等，如果这些部件出现故障，将导致车辆行驶时颠簸不平，甚至可能出现侧翻等危险情况。
又如汽车制动系统是确保车辆安全的重要组成部分，如果刹车失灵，将会导致严重交通事故。
常见制动故障包括刹车片磨损、制动盘烧蚀、制动液泄漏等。
2.常见故障诊断分析对于汽车底盘故障，及时的诊断是解决问题的第一步。
下面是汽车底盘常见故障初步诊断方法：第一，当车辆行驶时，如果发现车身颠簸不平，或转向时发出异常响声，可能是悬挂系统故障。
初步诊断可通过手动检查各悬挂部件是否有松动、磨损、变形等问题，并观察悬挂系统工作状态是否正常[1]。
第二，当车辆制动时，如果发现刹车失灵、制动力减弱等异常情况，可能是制动系统故障。
初步诊断可通过检查刹车片磨损情况、制动盘是否烧蚀、制动液是否泄漏等问题来确定制动系统的故障原因。

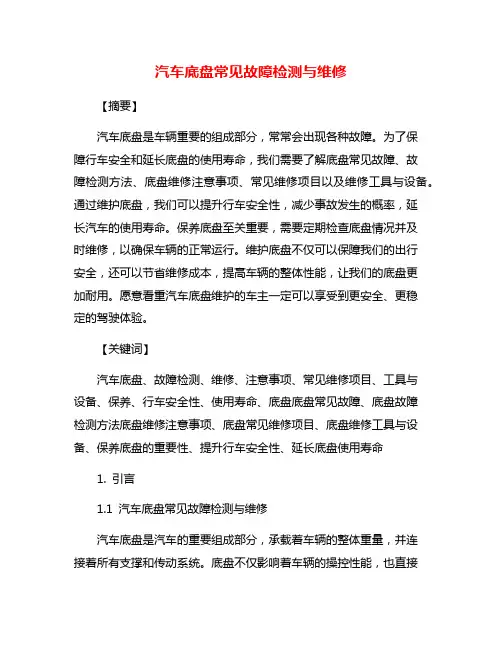

汽车底盘常见故障检测与维修
汽车底盘常见故障检测与维修本文主要讲述了汽车底盘的总体结构，通常由四大系统组成，即传动系统、行驶系统、转向系统、制动系统。
汽车底盘的常见故障，按结构分为传动系统故障、行驶系统故障、转向系统故障、制动系统故障。
汽车底盘故障的检测与维修方法：人工直观法、仪器设备法、换件诊断法、路驶法、故障树诊断法，并结合常见的离合器故障、变速器故障、转向装置故障、制动装置故障、行驶系故障讲述了详细的检测与维修方法。
标签：汽车底盘；常见故障；检测与维修1 汽车底盘总体结构汽车底盘通常由四大系统构成，即传动系统、行驶系统、转向系统、制动系统。
1.1 传动系统传动系统主要由离合器、变速器、传动轴、主减速器等构成，其作用是将发动机动力传给驱动轮，推动汽车行驶。
1.2 行驶系统行驶系主要由车轮、车桥、车架、悬架等构成。
其作用是支承汽车总质量，缓解路面对车身的震动，接受发动机传递转矩，通过车轮使汽车正常行驶。
1.3 转向系统转向系统主要有转向盘、转向轴、转向器、转向连接臂、转向横拉杆、转向直拉杆、转向节等；可分为机械转向系统和动力转向系统，其作用是改变汽车行驶方向，并按驾驶员规定方向行驶，而且还可以克服路面的侧向干扰力，使车轮自行产生回正。
1.4 制动系统制动系统按功能不同分为驻车制动装置、行车制动装置、应急制动装置；按制动系统动力源分为人力式制动系统、伺服制动系统；伺服制动系统有液压制动（油刹）、气压制动（气刹）、空气液压式制动等。
制动系统由供能装置、控制装置、传动装置、制动装置四个基本部分构成，其作用是使汽车减速或在短距离停车，保证车辆行驶安全。
2 汽车底盘的常见故障汽车底盘常见的故障，按结构分为：2.1 传动系统故障传动系统故障主要有离合器分离不彻底、打滑；变速器换挡困难、异响；传动轴震动、异响、断裂；主减速器异响、过热、漏油等。
2.2 转向系统故障转向系统故障有方向盘游隙过大、行驶跑偏、前轮摇摆、转向沉重、转向异响等。
