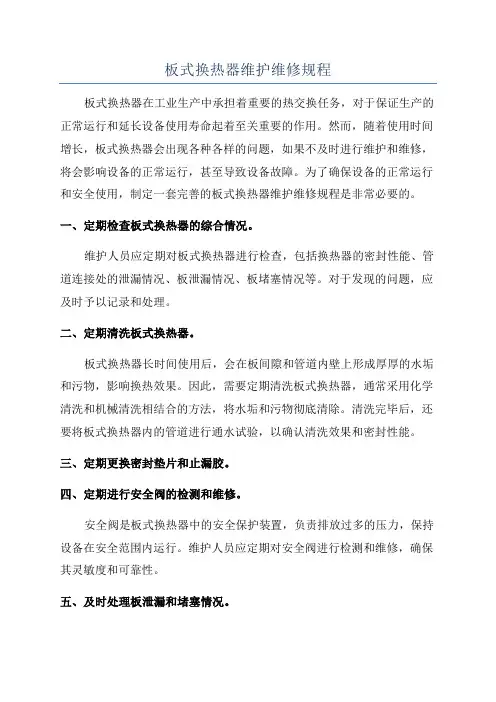

板式换热器维护维修规程
板式换热器维护维修规程板式换热器在工业生产中承担着重要的热交换任务，对于保证生产的正常运行和延长设备使用寿命起着至关重要的作用。
然而，随着使用时间增长，板式换热器会出现各种各样的问题，如果不及时进行维护和维修，将会影响设备的正常运行，甚至导致设备故障。
为了确保设备的正常运行和安全使用，制定一套完善的板式换热器维护维修规程是非常必要的。
一、定期检查板式换热器的综合情况。
维护人员应定期对板式换热器进行检查，包括换热器的密封性能、管道连接处的泄漏情况、板泄漏情况、板堵塞情况等。
对于发现的问题，应及时予以记录和处理。
二、定期清洗板式换热器。
板式换热器长时间使用后，会在板间隙和管道内壁上形成厚厚的水垢和污物，影响换热效果。
因此，需要定期清洗板式换热器，通常采用化学清洗和机械清洗相结合的方法，将水垢和污物彻底清除。
清洗完毕后，还要将板式换热器内的管道进行通水试验，以确认清洗效果和密封性能。
三、定期更换密封垫片和止漏胶。
四、定期进行安全阀的检测和维修。
安全阀是板式换热器中的安全保护装置，负责排放过多的压力，保持设备在安全范围内运行。
维护人员应定期对安全阀进行检测和维修，确保其灵敏度和可靠性。
五、及时处理板泄漏和堵塞情况。
板式换热器常见的问题是板泄漏和堵塞。
对于板泄漏情况，可以通过更换垫片或紧固螺栓来解决。
对于板堵塞情况，可以采用机械清洗或化学清洗的方式进行处理。
无论是板泄漏还是板堵塞，都需要及时处理，以免影响换热效果和设备的正常运行。
六、做好换热介质的净化和防腐工作。
对于板式换热器来说，选择适合的换热介质并做好净化和防腐工作非常重要。
维护人员应定期检查换热介质的净化情况，必要时进行更换或添加，以保证换热介质的质量。
另外，还应定期对板式换热器进行防腐处理，防止腐蚀损坏。
以上是板式换热器维护维修规程的主要内容，通过合理的维护和维修工作，能够确保板式换热器的正常运行和延长使用寿命，提高生产效率，降低生产成本。
在维护和维修过程中，需要严格按照规程执行，细致入微，确保每个环节都得到合理的处理和解决，以达到预期的效果。
板式换热器的检修介绍
板式换热器的检修介绍（一）检修内容1、中修内容（1）拆除进出口管清洗杂物。
（2）检查进出口管的橡胶内衬，不应有裂纹和破坏。
（3）检查测量螺栓预紧力和板片总体尺寸。
2、大修内容（1）包括中修内容。
（2）如换热器结垢，应解体清洗，或者另行配管在线化学清洗。
（3）用放大镜检查密封板条的弹性和压缩变形情况，必要时可以更换。
（4）检查传热板片变形情况。
（5）检查传热板片有无腐蚀、穿孔等缺陷。
（二）检修技术要求1、板式换热器拆卸前，应测量板片压缩的总体尺寸。
并做好记录。
2、清除密封橡胶板条，为防止用螺丝刀刺破板片，可采取液氮急冷法，使橡胶板条急冷变形，然后撕下。
3、清除密封槽内的残余粘结剂。
4、用灯光或渗透法检查传热板片有无裂纹或穿孔。
5、用清水清洗板片。
6、重新组装。
7、气密和水压试验。
（三）板式换热器重新组装1、组装前首先用丙酮清洗密封槽，并涂401号粘结剂，水平位置粘好密封条。
2、粘好密封条的板片，每50片一组，用20~30mm的钢板压紧，使周围环境温度为30~35℃范围内固化24h，可以挂片。
3、挂片完毕，轻挂两端压盖，并穿固定螺栓。
4、用力矩扳手均匀的拧紧螺栓。
5、测量组装后板片总压缩量，一般可用下式计算：式中 L——拧紧后板束总长度，mm；δ1——板片厚度，mm；δ2—一密封板条压缩后的厚度（一般为未压缩厚度的80%，压缩量为20%，最大压缩量不超过35%），mm；n——传热板数量。
6、装进出口内衬套。
7、整体试压。
首先将板片一侧的流体通道的入口管盲死，装满水，然后在板片另一侧的工作介质通道出口管上，加一带放气短管的盲板，在试压侧装上压力表。
充满水后用手压泵加压，为操作压力的1.25倍，并保证30min，压力无下降即可连接外管。
8、单面试压。
为了更有把握的不致内部泄漏，也可采用单面试压的办法，即在需要试压的一侧充满水，另一侧不充水，其试验压力为操作压力。
保压20min不降即可为合格。
板式换热器一般不做单面试压，以防止板片变形较大。
板式换热器检修技术方案
板式换热器检修技术方案板式换热器是一种常见的换热设备，用于将能量从一个介质传递到另一个介质中。
与其他换热器相比，板式换热器具有高效、节能、可靠的特点。
然而，由于长期使用或不当操作，板式换热器可能会出现漏水、堵塞、严重腐蚀等问题。
为了保持板式换热器的正常运行，并延长其使用寿命，需要定期进行检修。
以下是一份板式换热器检修技术方案，供参考。
一、检修前准备工作：1.停机与排空：首先要停止板式换热器运行，并排空换热介质，确保安全。
2.检查环境：检查工作环境，确保没有明火、易燃物品等危险因素。
3.准备检修工具：准备各种检修工具，如扳手、螺丝刀、铁锤等。
4.保护措施：穿戴好安全防护装备，如安全帽、防护眼镜、工作服等。
二、检修内容及步骤：1.拆除密封罩：使用相应工具拆除板式换热器的密封罩。
2.检查泄漏：检查板式换热器是否存在泄漏现象，如有泄漏则需要进行密封修复。
3.清洗换热面积：使用清洗剂清洗板式换热器的换热面积，可以通过喷淋或浸泡等方式进行清洗。
4.清理不锈钢板：使用软毛刷清理板式换热器的不锈钢板，注意不要使用硬物刮擦，以免造成损坏。
5.检查密封橡胶垫：检查板式换热器的密封橡胶垫是否有破损或老化现象，如有需要进行更换。
6.检查橡胶垫位置：检查橡胶垫是否正确安装在板式换热器的连接部位，如有需要进行调整。
7.检查换热板：检查换热板是否有变形或腐蚀，如有需要进行修复或更换。
8.检查密封垫片：检查板式换热器密封垫片的连接螺栓是否松动，如有需要进行拧紧。
9.清理管道及阀门：清理板式换热器所连接的管道及阀门，防止堵塞或漏水。
10.安装密封罩：完成检修后，将密封罩安装回板式换热器上。
三、检修后工作：1.试运行：进行试运行，观察板式换热器的运行情况，确认无异常后，可以恢复正常使用。
2.检查耐压：进行耐压试验，确保板式换热器的耐压性能正常。
3.记录检修：将检修过程和结果进行记录，方便下次检修时参考。
4.清理工具：清理检修过程中所使用的工具，并进行妥善存放，以便下次使用。
维护板式换热器及换热器的维修操作规程
维护板式换热器及换热器的维修操作规程概述板式换热器是一种常见的传热设备，广泛应用于化工、制药、食品、能源等行业，具有结构紧凑、转移热量迅速、热效率高等特点，在生产中扮演着重要的角色。
然而，长时间的使用和不当的操作可能会导致板式换热器的故障，影响生产效率。
因此，对于板式换热器进行定期的维护和维修是非常必要的。
维护日常清洁板式换热器在运行过程中，很容易被空气中的灰尘和沉积物污染，因此需要对其进行日常清洁。
清洁时需要注意以下几点：1.关闭板式换热器的进出口阀门。
2.使用软毛刷或软布对板片进行轻轻擦拭，切勿使用硬物或钢丝球等容易划伤板片的清洁工具。
3.清洗板式换热器前，需要将其内部的压缩空气排空。
更换密封垫板式换热器的密封垫需要定期更换，以确保密封性能。
更换密封垫时需要注意以下几点：1.更换密封垫前需要先将板式换热器的进出口阀门关闭。
2.将板式换热器的顶盖和底盖拆卸下来，取出原有的密封垫。
3.将新的密封垫按照正确的安装方式安装在板式换热器内部。
4.重新安装顶盖和底盖，确保它们紧密嵌合。
检查板片板片是板式换热器中最重要的部件之一，需要定期进行检查。
检查板片的方法如下：1.关闭板式换热器的进出口阀门。
2.将板式换热器的顶盖和底盖拆卸下来，取出板片。
3.对板片进行清洗，并进行外观检查，如果有变形、裂纹或腐蚀现象应及时更换。
4.对板片进行密封测试，确保其密封性良好。
维修更换板片如果板式换热器中的板片发生变形、裂纹或腐蚀等现象，需要进行更换。
1.关闭板式换热器的进出口阀门。
2.将板式换热器的顶盖和底盖拆卸下来，取出板片。
3.将损坏的板片取出，更换新的板片，需要注意新补充的板片必须与原先的板片一致，不能混用。
4.将新的板片安装回板式换热器，并进行密封测试。
更换波纹管在使用板式换热器过程中，波纹管很容易磨损、疲劳断裂或腐蚀等，此时需要进行更换。
1.关闭板式换热器的进出口阀门。
2.将板式换热器的顶盖和底盖拆卸下来，取出波纹管。
板式换热器维护检修规程
板式换热器维护检修规程一、维护前的准备工作1.准备必要的工具和检修设备，包括清洗剂、工作服、手套、镐头、扳手、润滑油等。
2.确定检修的时间和计划，通知相关人员，同时关闭相关管道和阀门。
3.对工作区域进行清理，确保安全和卫生。
二、维护检修步骤2.打开板式换热器上的盖板，检查密封垫片和橡胶垫板是否存在磨损或老化，如有问题，应立即更换。
3.检查板式换热器的内部结构，特别是板片是否完整，如有变形、裂纹或堵塞等问题，应进行清洗或更换。
4.清洗板式换热器，首先使用清洗剂进行外部清洗，清除沉积物和污垢。
然后使用高压水枪对内部进行冲洗，确保板片的通道畅通。
5.检查板式换热器的支撑架是否牢固，如有问题，应立即修复或更换。
6.检查板式换热器的连接管道和阀门是否有泄漏，如有问题，应及时处理。
7.润滑板式换热器的轴承和传动装置，确保其正常运转。
8.检查板式换热器的温度传感器和压力传感器是否正常，如有问题，应及时更换或修复。
9.对板式换热器进行密封性测试，确保其性能符合要求。
10.清理现场，整理工具设备，确保工作环境的整洁和安全。
三、维护检修的注意事项1.进行维护检修时，必须保证操作人员具备相关的技术知识和操作经验。
2.在维护检修过程中，必须遵守相关的操作规程和安全操作指南，确保人身安全和设备正常运行。
3.维护检修时，应注意避免对板片造成损伤，防止其弯曲或破裂。
4.维护检修结束后，应及时记录维护检修的情况，并进行设备的验收和测试，确保设备能够正常运行。
四、维护检修的周期以上是板式换热器维护检修的规程，通过定期的维护检修可以保证板式换热器的正常运行和延长使用寿命。
维护检修的过程中，要注意操作规程和安全指南，确保人身安全和设备的正常运行。
同时，要进行合适的周期性维护，根据实际情况进行定期的维护和检修。
板式换热器检修施工方案
板式换热器检修施工方案一、设备简介板式板式换热器的结构比较简单，它是由板片、密封垫片、固定压紧板、活动压紧板、压紧螺柱、螺母、上下导杆、前支柱等零部件组成。
工作原理：当金属板组压紧时，板角上的开孔形成连续的通道，将采暖水从进口处引流到金属板组中，并分配到金属板间的狭窄槽道中。
由于金属板上配了垫片以及金属板A和金属板B的交替安装，采暖水交替进入金属板内的槽道，即市政采暖水进入奇数槽道，而二次采暖水进入偶数槽道，这样采暖水被薄薄金属壁隔开，采暖水的流动方向相反，采暖水通过板式换热器时，润滑油将部分热量传递到金属壁上，而金属壁又将这部分热量传递到另一侧的冷却水上，润滑油温度下降，而冷却水温度上升，最后，采暖水流向金属板另一侧的相似通道，并排出板式换热器。
二、施工准备1、编写详细检修方案，并报作业部和有关部门会签。
2、逐一落实检修所需材料的到货情况、数量及到货时间，准备好检修所需的检修施工机具和材料，认真做好到货材料、配件的检验和保管；3、备齐专用工具和经检验合格的量器具；4、对起吊设施进行检查，应符合安全规定；5、准备好检修记录及图纸；6、检修前，应向所有参加检修施工人员进行详细的技术交底，明确检修的工作内容、技术要求、质量标准和时间要求。
三、施工流程和技术要求1、施工流程施工准备放去板式换热器内剩水和油解体拆卸相连管道和拉紧螺栓将板片回装按解体步骤逆序装复位水压实验进水管出口用堵板封上在出口管法兰处接2、试压方法试压所用的压力表已经校验且在有效期内，精度不低于 1.6级，压力表的量程宜为试验压力的2倍，但不得低于1.5倍且不得高于3倍；换热器试压用临时盲板厚度的确定依据“试压用插入式盲板最小厚度”得到；试压所用的机械、工具、材料到位；换热设备的随机资料、螺栓垫片齐全；设备记录齐全，配件齐全；试压人员已到位。
压力试验一般规定：①压力试验必须采用两个量程相同、经过校验，并在有效期内的压力表。
压力表的量程宜为试验压力的2倍，精度不得低于1.6级，表盘直径应不小于150mm。
板式换热器的检修与清洗
板式换热器的检修检修时间间隔：每空调季结束后进行（新系统初投入使用1~2年可每空调季结束后采取反向冲洗法进行检修）；检修方法：反向冲洗法、拆卸清洗法、酸洗法。
一、板式换热器的拆卸检查注意事项如下：a.板式换热器拆卸前，应测量板束的压紧长度尺寸，做好记录(重装时应按此尺寸)。
b.密封垫片若粘在两板片间的沟槽内，此时需用螺丝刀小心地将其分开，螺丝刀应先从易剥开的部位插入，然后沿其周边进行分离，切不可损坏换热器板片和密封垫片。
c.更换新密封垫片时，需要用丙酮或其他酮类有机溶剂，将密封垫片沟槽擦净。
再用毛刷将合成树脂粘接剂均匀涂在沟槽里。
d.检查换热器板片是否有穿孔，一般用5倍的放大镜，有时也可用灯光或煤油渗透法等逐片检查。
e.如果发现介质出入口短管及通道有杂物堆积，则说明过滤器失效，应及时清洗。
f.板片的清洗方法有三种，即反冲法(不拆开清洗)，手工清洗法(拆开清洗)，和化学清洗法(不拆开清洗)。
(1)手工清洗法。
换热板片结垢厚度很薄而不溶于水时，则可拆开，逐片用有压力的水(0.1～0.2MPa)或用带水的低压蒸汽进行喷射冲刷处理，对于用水很难冲刷的沉积物，则可用软纤维刷子、鬃毛刷来洗刷。
(2)化学清洗法。
换热板片表面，尤其是介质流动的死角处，有较硬的沉积物(氧化物或碳化物)，用手工清洗法是很难解决的，可根据换热板片的材质而采取不同的化学溶剂来清洗。
g.换热板片结疤时，切忌用钢丝刷或钢丝毛刷来洗刷，尤其是不锈钢板片，以防加速板片的腐蚀。
如果板片上有污点或铁锈时，可用去污粉清除。
h.清洗用的清水，必须不含盐、硫等成分。
i.换热板片用化学方法清洗后，必须用清水清洗干净，然后再用细纱布擦净，放在清洁的地方备用。
j.拆卸钛材的板片时，严禁与明火接触，以防氧化。
k.检查密封垫片是否有老化、变质、裂纹等缺陷，禁用硬的物品在表面上乱划。
l.密封垫片与换热板片表面(沟槽内)严禁积存固体颗粒，如沙子、铁渣等。
m.检查换热板片是否有局部变形，超过允许值的，应进行修整或更换。
板式换热器的维修
板式换热器的维修板式换热器除了在特殊情况下的检修外，还应进行定期的维修。
由于板式换热器拆装方便，维修简单，一般也不用特殊的工具和设备。
根据不同的情况可采用不同的方法，如果设备没有发生渗漏，只是传热系统K有所下降，则可不拆开换热器，而用一个闭路系统将除垢液打入设备内循环数小时即可。
现场没有这种条件,而且拆开设备后发现结垢不太严重时，可不取下板片而用水直接冲洗，同时用柔软刷子刷洗即可。
一、正常运行维修1、需要维修的设备，应按安装顺序逆行拆开换热器。
2、在石油、化工行业中应用的设备，应按检修周期进行定期维修。
3、设备内的介质如果是易燃、易爆或腐蚀性较强的介质，至少每年应维修一次。
4、在其它行业中使用的板式换热器，如果未发生渗漏，最好三年恩能维修一次。
二、板片的清洗和保护保持板片的清洁是保持高传热系数的重要条件之一。
在板片间，介质是沿着狭窄曲折的流道运动的，即使产生不太厚的垢层，也将引起流道的变换，显著地影响流体的运动,使压降增大、传热系数下降。
例如某糖厂在采暖中使用板式换热器，由于二次水没有很好地处理，使用过程中仅两个月就将整个流道堵塞，不能继续运行。
1、化学清洗法这种方法是将一种化学溶液循环地通过换热器,使板片表面的额污垢溶解、排出。
此法不需拆开换热器，简化了清洗过程，也减轻了清洗的劳动强度。
由于板片波纹能促进清洗液剧烈湍流,有利于垢层溶解,所以化学清洗法是比较理想的方法。
2、机械(物流)清洗法这种方法是将板片拆开后用刷子进行人工洗刷，从而达到清洗板片表面污垢的目的。
此法虽然比较直接，但对较坚硬、较厚的垢层，不易清洗干净。
3、综合清洗法对于垢层比较坚硬又较厚的情况，单纯采用上述一种方法都难以清洗干净。
综合法是先用化学清洗法软化垢层，再用机械(物理)清洗法除去垢层，以保持板片表面清洁干净。
4、清洗时的注意事项(1)化学清洗时溶液要保持一定的流速，一般0.8T.2m∕s.其目的在于增加溶液的湍流程度。
(2)对于不同的污垢应采用的化学清洗液。
板式换热器的使用维护及检修
板式换热器的使用维护及检修一、使用方面1.正确操作：在使用板式换热器时，应该按照设备的使用说明书进行正确操作，尤其是在启动和停机时要注意顺序和方法。
另外，还要注重观察设备运行状态，及时发现并处理异常情况。
2.保证流体质量：为了保证换热器能够正常运行，需要对流体进行处理，尤其是液体。
比如，应该防止液体中的杂质进入换热器内部，可以使用过滤器进行预处理；对于水质较差的情况，可以使用软化器或反渗透设备进行处理。
3.定期清洗：废热处理等应用场景下的板式换热器，可能会因为管路中的沉积物、腐蚀物等原因造成换热效率下降甚至堵塞的情况。
因此，需要定期对换热器进行清洗，保证其内部表面的清洁度。
二、维护方面1.定期换热介质：在使用过程中，应及时更换热介质。
热介质长时间使用可能会导致水质变差，影响换热效果，甚至会损坏板式换热器。
一般情况下，应根据厂家提供的使用说明书来确定更换周期。
2.定期检查密封性：板式换热器中的密封件是关键部件，对换热器的正常运行起到重要作用。
因此，需要定期检查密封件的完好性，如发现损坏或老化的情况，应及时更换。
3.保持通风畅通：换热器通风畅通也是保证其正常运行的重要条件之一、因此，需要定期清洁换热器周围的杂物，确保换热器的散热性能不受阻碍。
三、检修方面1.检查泄漏情况：定期检查板式换热器是否存在泄漏情况，特别是板片之间是否存在漏液的现象。
如发现泄漏情况，应及时找出漏点并进行修复。
2.清洗堵塞部位：如果发现换热器一些部位发生堵塞，可以使用专用工具，如清洗球、刮子等进行清洗。
如果严重堵塞，可以使用化学清洁剂进行处理。
3.更换损坏部件：如果发现板式换热器中的一些部件已经损坏，如板片、密封件等，应及时更换，以免损坏其他部件或影响换热效果。
在进行检修时，应确保安全可靠，可以参考设备的维修手册或者请专业人员进行检修。
通过以上三个方面的维护和检修，可以保证板式换热器的正常使用和延长使用寿命。
使用维护和检修工作应有一定的规律性和持续性，提高设备的可靠性和效率，并有效节约能源和降低运行成本。
板式换热器检修施工方案
板式换热器检修施工技术方案类别：一般编号：编制：审核：批准：编制时间：九江检安石化工程有限公司检修二车间编制中石化九江分公司检修项目施工方案报批表项目名称项目编号施工方案名称施工单位编制审核部门会签批准项目所属作业部/车间主管设备、安全负责人监理工程师总工程师安环处主管负责人机动处主管主管科长审批分公司领导批准备注:1. 检修项目委托实施监理的,方案请监理单位审核;2. 化学清洗及重大吊装作业方案请安环处审核;3. 重大施工方案报分公司领导批准。
板式换热器检修施工方案1、施工内容装置区域设备位号型号设计参数（压力、温度、介质）设备故障主要工作量施工工期本次检修需天，计划工期从年月日至月日2、编制依据2. 1《压力容器》GB150-20112.2《热交换器》GB/T151-20142.3《管壳式换热器维护检修规程》SHS01009-20042.4《石油化工施工安全技术规程》SHS3505-19992.5《石油化工换热设备施工及验收规范》SH/T3532-20053、施工准备3．1 人员组织体系1 项目负责人负责人员和材料的组织调配，全面掌握控制质量进度；2 技术负责人负责现场施工技术、质量、进度的控制与把关；3 安全负责人负责现场安全管理4 施工班组负责完成各项检修工作。
5 特作人员作业人员中特种作业人员数量、持证情况等（焊工、起重工、电工等）3.2所需重要机具序号机具名称规格单位数量备注1 电动试压泵3DY-1150/15台3.3施工用料（主、辅材）序号名称规格单位数量备注1 钢板δ＝6～20 m2 制作盲板等2 乙炔瓶割栏杆、螺栓等3 氧气瓶割栏杆、螺栓等3.4施工作业环境及技术准备（1）熟悉施工作业环境。
（2）组织相关人员熟悉图纸资料。
（3）备齐检修的配件和材料、专用工具及经检验合格的器具，备齐零部件存放的设施。
（4）组织施工作业人员进行技术交底。
4、施工过程的控制4.1施工程序搭脚手架→拆卸换热板→清洗换热板→换热板回装（视情况更换密封垫）→加盲板→注水试压→检查验收→拆卸试压盲板恢复→验收交工。
热力站内常用换热设备的检修
一、热力站内常用换热设备的检修（一）板式焕热器的检修1、板式换热器在运行中泄漏时，不得带压夹紧，必须泄压至零后方可进行夹紧至不漏，但夹紧尺寸不得超过装配图中给定的最小尺寸。
2、板式换热器打开时，如温度较高，应待降至室温后再拆开设备。
拆开时应防止密封垫片松弛脱落。
3、板式换热器的板片应逐块进行检查与清理，一般的洗刷可不把板片从悬挂轴上拆下。
洗刷时，严禁使用钢丝、铜丝刷等金属刷，不得损伤垫片和密封垫片。
4、严禁使用含CI-的酸或溶剂清洗板片。
板片洗刷完毕后必须用清水洗干净。
5、板式换热器更换密封垫时，应用丙酮、丁酮或其他酮类溶剂融化垫片槽里的残胶，并用棉纱擦洗干净垫片槽。
6、贴好密封垫片的板片应放在平坦、阴凉和通风处，上面用板片或其他平板压住垫片，自然干固4h后方可安装使用。
7、板式换热器夹紧时，夹紧螺栓应对角轮换拧紧，两夹紧板内侧上下、左右偏差不应大子10mm，当压紧至给定尺寸（一般为最大夹紧尺寸）时，两夹紧板内侧的上下、左右偏差不应大于2m。
（二）管壳式焕热器的检修1、管壳式换热器运行中一般只需维护，不必维修。
但属下列憎况之一时，需停运维修。
（1）结垢严重；（2）换热管泄漏。
2、管壳式换热器的化学除垢操作应符合下列程序（本方案不推荐采用机械方法进行除垢）：（1）酸洗前换热器的检查；①水垢经试验证明可用酸洗清除；②水垢的厚度平均在0.5mm以上，水垢覆盖面积超过80%；③换热器焊接接缝严密牢固，各部分无严重的腐蚀和渗漏；④换热器两年内来进行酸洗操作；⑤对不宜酸洗或不能与酸接触的部件应拆除或隔离：⑥对于大型换热设备可采用分组、分段清洗的方法，暂不清洗的省略应加盲板堵塞。
（2）确定用酸种类和酸液浓度：①根据水垢确定用酸种类，不锈钢酸洗用H2SO4，一般钢材用HC1；②酸液浓度宜在8%以内选择，可根据水垢的平均厚度确定。
当采用8%浓度酸量仍不够时，可在酸洗过程中适当补充新鲜的酸液，而不再提高酸液的起始浓度。
板式换热器检修技术方案
板式换热器检修方案目录1 设备结构特点 12 设备主要技术参数 12.1主要技术参数 12.2 主要零部件材料 23 检修工艺及质量标准 23.1 循环水过滤器检查清理 23.2 压水检查内漏 23.3 板片清洗及检查 33.4 装配 33.5 压紧 33.6 压水复查内漏 43.7 循环水过滤器回装 43.8 试车 44 文明生产 41 设备结构特点本厂闭式水换热器是由APV生产的2台J107 MGS-10/6型板式换热器，其结构如下图所示：板式换热器结构图板式换热器由固定压紧板（1）、上导杆（2）、下导杆（3）、活动压紧板（4）以及前支柱（7）构成。
固定压紧板和前支柱之间悬挂着数量经过计算的板片（5），每块板片都配有密封垫片。
板片装在框架上，相邻板片之间旋转角度为180°。
板束由一些压紧螺柱及螺母（6）压紧。
2 设备主要技术参数2.1主要技术参数序号名称单位闭式水侧循环水侧1. 工作流量t/h 630 7252. 设计流量t/h 820 9452.2 主要零部件材料3 检修工艺及质量标准3.1 循环水过滤器检查清理3.1.1开好工作票，确保安全措施可靠稳妥。
3.1.2拆除过滤器端盖，将换热器内残存的循环水排尽。
3.1.3将过滤网缓慢抽出。
3.1.4将过滤网清理干净，注意不要损坏滤网。
3.1.5仔细检查过滤网是否破损，若破损则必须更换。
3.2压水检查内漏3.2.1启动闭式水泵，使换热器闭式水侧达到工作压力。
3.2.2从循环水过滤室（抽出滤网后留下的空间）观察板片之间是否有水渗漏，若有渗漏做好记录，待拆下板片时重点检查该区域的板片和密封垫片是否破损。
3.3 板片清洗及检查3.3.1拆卸3.3.1.1在拆卸板式换热器之前，必须使温度降至40℃以下，并泄压。
3.3.1.2拆卸前应测量固定压紧板与活动压紧板之间的距离（即压紧尺寸M），并做好记录，以便回装时参考。
3.3.1.3在拆去换热器是必须保持对角线上的两个或四个压紧螺栓在原位上。
板式换热器检修技术方案
板式换热器检修技术方案
且提出具体方法
一、检修方案
1.安全管理
（1）在检修前，应按《行业标准》要求，进行专业性的安全教育，
使每名技术人员掌握检修要求及操作规程；
（2）严格按照《行业安全标准》要求，进行安全技术控制，并组织
现场技术人员对检修现场进行安全检查；
（3）在检修过程中，必须有专门的安全负责人，对检修现场进行日
常安全检查，及时发现安全隐患，维护检修现场安全；
2.检查要点
（1）检查换热器的外观，注意检查换热器的管壳是否有变形、缺损、焊接接头是否松动，螺纹是否有拆卸；
（2）检查传热管的外表，开启管体管头部位，检查管内是否有杂物，腐蚀是否严重；
（3）检查换热器的节流件、滤网、安全阀等是否处于正常工作状态；
（4）检查室外风机及冷冻泵是否处于正常工作状态；
（5）对换热器进行热性能测试，检查换热器的换热性能是否符合要求；
（6）检查各联接管路及电系统是否安装正确，检查电气设备及过滤器是否清洁，检查变频器、温控器、安全阀的各控制系统是否正常，检查机械密封是否处于正常工作状态；。
板式换热器维护检修规程
板式换热器维护检修规程1、范围 (3)2 职责 (3)3 管理内容 (3)3.1 日常维护3.1.1 日常维护周期3.1.2 维护内容及要求3.2 检修周期和检修内容 (3)3.2.1 检修周期3.2.2 检修内容3.3 检修步骤及技术要求 (4)3.3.1 拆卸前准备3.3.2 拆卸与检查3.3.3…装配与检查3.4 试车与验收 (6)3.4.1 试车3.4.2 验收附件一技术信息 (7)1 结构特点2 技术性能附件二设备完好标准 (8)1 零、部件完好标准2 运行性能完好标准3 技术资料完好标准4 设备及环境要求附件三设备的维护 (8)1 日常维护内容2 常见故障及处理方法附件四、检修质量标准 (9)一、适用范围本规程适用于工作压力不超过1Mpa ，工作温度不超过300℃的板式换热器的维护和检修；其他板式换热器的维护和检修已可参照执行。
属压力容器的板式换热器，在执行本规程时，还必须遵循《压力容器安全技术监察规程》的规定。
2、职责2.1 检修、维护人员要保证设备外观整洁 无油腻、污垢、铁屑；零部件无缺损、变形；紧固件牢靠无松动；周围无危害设备之物件。
整体完好无损、无松动、防腐到位、卫生整洁无污、运转平稳。
3、管理内容 3.1.日常维护3.1.1.日常维护周期：1次/周。
3.1.2.维护内容及要求3.2.检修周期和检修内容3.2.1 检修周期及检修类别：活动夹紧板换热板片a、解体清洗，检查，必须时更换换热板片。
b、检查，必须时更换密封垫片。
c、检查各零、部件的附着和变形情况，必须时进行修复或更换。
d、检查，紧固地脚螺栓。
e、碳钢制板式换热器需防腐、涂漆。
3.3.检修步骤及技术要求3.3.1 拆卸前准备3.3.1.1、人员资质及PPE要求：烧碱分厂检修车间接到检修任务后由班长安排具有检修资质及检修能力的人员接受检修任务，检修任务开始后由生产岗位安排人员进行监护。
3.3.1.2、材料准备：表2 主要工具、材料准备见下表（参考）：3.3.1.3清洗置换要求：A.检修前应将设备内的进出口阀门全部关闭并置换干净，符合安全检修条件。
板式换热器维护检修规程
板式换热器维护检修规程
内容不得抄袭
一、用途
板式换热器是一种常用的工业换热设备，用于进行低温下的热能转换。
它可以用于化工、有机饮料、食品等行业，在这些行业中可以替代传统的
压力容器进行换热。
板式换热器维护检修是贯彻运行规程，预防设备及设
备环境的安全事故，保证设备正常安全运行的关键环节。
二、检修内容
1、清洁管道：定期清洗板式换热器的内部管道，清洁苛性介质残留物。
2、检查连接件：定期检查连接件是否松动、磨损，必要时进行紧固。
3、检查夹层：定期检查夹层是否有磨损、变形、脱落等现象，必要
时进行补加。
4、检查管道：定期检查管道是否有变形、裂纹、腐蚀等现象，必要
时进行补加。
5、检查密封圈：定期检查密封圈是否有松动、变形、漏气等现象，
必要时进行紧固。
6、检查法兰：定期检查法兰是否松动、变形、漏气等现象，必要时
进行紧固。
7、检查支架：定期检查支架是否有变形、磨损等现象，必要时进行
补强。
8、检查阀门：定期检查管道阀门是否松动、变形、漏气等现象，必要时进行紧固。
板式换热器的维修与保养
板式换热器的维修与保养板式换热器以其重量轻、占地而积小、投资低、换热效率高、组装灵活、结垢易于洁除等特点，已在啤酒生产中广泛应用。
但是由于板式换热器流通截面积小，如不及时维护、保养，有可能因结垢造成堵塞，影响设备的安全和正常使用。
正确的安装及维护保养，是确保供热系统安全、高效的重要环节。
1 ,板式换热器的大修解体由于板式换热器板数多，而且要逐片清理，全部更换新垫，所以大修时一般采用整体吊离安装位置，在一个合适地点解体大修。
拆卸前，将介质进口阀关闭，且应首先关闭高压侧阀门，而后关闭出口阀，使换热器缓慢降温至40℃后进行排放，然后拆除相连管道，整体吊离才能进行。
1.1 解体前的准备板式换热器的检修周期一般为2年。
在检修前，对准备更换的垫片需认真检查，表面要光滑、厚度一致、无横向裂纹、无气泡、无缺口、无老化、无搭接及对接的痕迹。
所使用的粘接剂也应在有效期内。
对换热器本体，拿下压紧螺栓保护套管，对所有的螺栓除锈涂油;检查上梁滑动表面，并擦拭干净;检查活动压板上部辑轮，使其转动灵活烦!!量并记录板叠长度“A”，重装时应保证此尺寸不变。
1.2 换热器的整体解体待系统气体、压力、温度等参数达到维修要求后方可进人现场施工。
先拆除接管，然后按对角线的方向依次松开固定螺栓。
在拆卸过程中，活动压板宽度方向偏移不超过IOmm,垂直方向偏移不超过25mm,应始终保持活动压板基本处于平行状态移动。
拆下板片时，使板片向一侧倾斜15°〜20°,向上稍举即可拆掉，不得强行拆卸，以防上部定位凹槽变形或损坏，然后按片块安装顺序依次码好。
1.3 旧胶垫去除和板片清洗先拆除旧垫片。
一手持电热风沿密封槽底部加热，待粘接剂受热变软时，另一手将垫子拉起缓缓剥离。
也可采用煤气喷加热，但应严格控制火焰到板片底部距离为10〜15cm,对铝合金板片更应注意。
不管在什么情况下都禁止使用乙快焰加热。
垫片拆除后，对密封槽内的残胶，可用直径如40〜50mm、宽度8〜IOmm的不锈钢丝轮装在切向磨光机上，将残胶磨去，保证密封槽光洁。
板式换热器检修步骤
板式换热器检修步骤第一步：准备工作在进行板式换热器检修之前，需要进行一些准备工作。
首先，关闭板式换热器的进出口阀门，并将压力释放到零。
然后，准备好所需的工具和材料，如扳手、螺丝刀、密封垫片等。
确保安全措施得当，穿戴好防护装备。
第二步：拆卸换热器开始拆卸前，需要先将板式换热器与周围管道分离。
用扳手松开连接螺栓，并小心地将板式换热器从管道上取下。
注意避免损坏密封垫片，以免影响换热器的密封性能。
第三步：清洗板片将取下的板式换热器放在合适的工作台上，开始清洗板片。
首先，用清洁剂和刷子清洁板片表面的污垢和沉积物。
然后，用清水冲洗板片，确保彻底清除所有残留物。
第四步：检查板片清洗完毕后，检查板片是否有损坏或腐蚀现象。
如果发现有损坏的板片，需要及时更换。
同时，检查板片之间的间隙是否一致，以确保换热器的稳定性和高效性。
第五步：更换密封垫片如果发现密封垫片老化或破损，需要及时更换。
将新的密封垫片安装在板式换热器的密封槽中，确保垫片与板片之间的间隙均匀。
第六步：安装换热器完成检查和更换后，将板式换热器重新安装到管道上。
用扳手紧固连接螺栓，确保换热器与管道之间的连接牢固。
第七步：测试运行检修完成后，打开板式换热器的进出口阀门，并逐渐增加进口流体的压力。
观察换热器是否正常工作，是否有泄漏现象。
同时，检查温度和压力是否在正常范围内。
第八步：记录和维护在检修完成后，及时记录检修过程中发现的问题和更换的部件，以便后续的维护工作。
定期对板式换热器进行维护和清洗，以保证其正常运行和高效换热。
通过以上步骤的检修，可以确保板式换热器的正常运行和高效换热。
在检修过程中，需要注意安全措施和细节处理，以确保工作的顺利进行。
同时，合理记录和维护工作也是保持换热器长期稳定运行的重要环节。
板式换热器的使用维护及检修
8
板换常用板片材质
① 304型不锈钢 这是最廉价、最广泛使用的奥氏体不锈钢（如食品、化工、原子能等工业设
备） 。适用于一般的有机和无机介质 。例如 ，浓度＜30％ 、温度≤100℃或浓 度≥30％ 、温度＜50℃的硝酸； 温度≤100℃的各种浓度的碳酸、氨水和醇类。 在硫酸和盐酸中的耐蚀性差； 尤其对含氯介质(如冷却水)引起的缝隙腐蚀最 敏感。 ② 304L型不锈钢 耐蚀性和用途与304型基本相同 。 由于含碳量更低(≤0.03％） ，故耐蚀性
● 4 、设备就位后 ， 安装管路时 ，应在管路上配全阀门 、 压力表 、温度计 ， 在出口处装排气阀 ，在进出口部分 最低处应考虑放空。
● 5 、如果泵的出口最大压力可能高过换热器最高使用压 力 ， 要在换热器进口安装减压阀和安全阀。
26
搬运和安装
6 、当活动压紧板侧有进出口接管时 ，管线应 有一定的柔性 ， 以便在操作过程中 ，补偿板 片因为泄漏或其他原因变动活动压紧板的位 置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
板式换热器检修技术方案
1.检查板式换热器的外观：检查板式换热器的外观是否有破损、变形
或腐蚀现象。
如发现问题，需要采取相应的维修措施。
2.清洗板式换热器：首先，将板式换热器内部的压力释放，然后将其
拆卸下来。
用清洗剂将板片浸泡，去除污垢和积垢。
清洗时可采用机械清
洗和化学清洗相结合的方式，以确保清洗彻底。
3.检查板片的状况：检查板片是否存在破损、变形、腐蚀等情况。
如
发现问题，需要及时更换损坏的板片，以保证换热器的正常运行。
4.检查密封垫条：检查密封垫条是否存在老化、硬化或损坏等情况。
如有问题，需要及时更换密封垫条，以防止泄漏现象的发生。
5.检查管束：检查管束是否存在堵塞、变形或磨损等情况。
如有问题，需要采取相应的清洗或维修措施，以确保管束的通畅与可靠性。
6.清除管道污垢：在检修过程中，需要将板式换热器的进出口管道连
接处打开，清除管道内的污垢和积垢，确保换热效果的最大化。
7.检查支承设施：检查板式换热器的支承设施是否牢固、完好。
如有
问题，需要及时修复或更换，以保证板式换热器的稳定运行。
8.检查泄漏情况：在检修过程中，需要进行泄漏测试，检查板式换热
器是否存在泄漏现象。
如果发现泄漏，需要找出泄漏原因并进行修复。
9.进行性能测试：在完成检修和维护后，需要进行性能测试，以确保
板式换热器的换热效果符合设计要求。
10.记录和汇总检修情况：检修过程中，需要详细记录每一步的操作
过程和结果，并将其汇总成检修报告，以备将来的参考和分析。
以上是板式换热器检修技术方案的基本内容。
在实际操作过程中，需根据具体情况进行调整和细化，以确保检修工作的顺利进行和检修效果的达到。
