钢筋混凝土框架涵施工作业指导书
框架施工作业指导书
1．工程概况及工程量1.1工程概况目录1.工程概况及工程量 (1)1.1工程概况 (1)1.2主要工程量 (1)1.3工期 (1)2.编制依据 (1)3.作业前的条件和准备 (2)3.1技术准备 (2)3.2作业人员的配置及资格要求 (2)3.3作业工机具 (3)3.4材料及设备 (4)3.5安全器具 (4)3.6工序交接 (4)3.7其他 (4)4.作业程序的步骤和方法 (5)4.1作业程序的步骤流程 (5)4.2作业方法 (6)5.质量控制点的设置和质量通病预防 (19)5.1质量目标 (19)5.2质量通病及预防 (19)5.3控制点的设置及要求 (20)5.4质量标准及要求 (20)6.作业的安全要求和环境条件 (22)6.1作业的安全危险因素辨识和控制 (23)6.2作业的环境条件 (25)7.附录 (25)1. 工程概况及工程量1.1 工程概况本工程为现浇钢筋混凝土结构，各层楼面及屋面为主次梁板结构，主梁为现浇钢筋混凝土梁，一级次梁为H型钢，二级次梁为工字钢，板均为现浇钢筋混凝土板。
B、C列为除氧间，跨度10.5m，在6.88m、13.67m、25.95m布置混凝土楼面，混凝土屋面为38.5m。
C、D列为煤仓间，跨度13m，分别在17.47m、32.27m、42.5m、48.6m、51.45m有混凝土楼面，混凝土屋面为61.3m。
5#机组纵向共10个轴线，①轴位置在C D列固定端侧，①～②轴轴距12m,②～⑩轴轴间距10m。
混凝土柱截面尺寸有三种B列为1800×800mm，C列为2200×800mm ，D列为2000×800mm。
1.2 主要工程量1.3工期：计划工期：2004年2月25日除氧煤仓间上部结构开始施工，2004年9月15日主厂房结顶。
总工期为198天。
2．编制依据3．作业前的条件和准备3.1技术准备3.1.1经设计交底后，完成框架施工图纸会审，编写有针对性的作业指导书并报监理审批完；将分包队伍的资格材料报监理审批完。
钢筋混凝土框架涵施工作业指导书
钢筋混凝土框架涵施工作业指导书1、目的对钢筋混凝土框架涵施工作业进行控制，使其结果满足设计和施工规范的要求。
2、使用范围适用于津保铁路大北环线钢筋混凝土框架涵施工工艺，使其处于受控状态。
3、职责技术主管负责技术交底书的编制、发放，对工序的实施过程进行控制检查。
根据施工进度，提报材料计划。
测量班测量钢筋混凝土框架涵施工平面位置放线。
试验室负责原材料的检验，设计配合比、混凝土强度检查、监控指导混凝土施工。
物资设备部负责按要求购进原材料(水泥、砂、碎石等)；负责机械设备的配置，机械设备和采购、发放，检查指导机械设备的使用、保养和维修工作。
质检工程师负责对整套工序监督检查及抽查。
项目队长负责组织施工，对工序过程实施监督检查，协调作业班组之间的关系。
涵洞队负责钢筋混凝土框架涵工程施工。
4、资源配置4．1人员负责现浇梁作业人员必须是经过培训、工作熟练的工人，并且具有较高的质量意识。
电工、混凝土输送泵司机等特殊工种，必须是经过培训，考试合格，持证上岗。
每班组人员配置：4．2设备4.3材料技术主管负责按施工进度要求提供月材料计划。
物资设备部负责根据材料计划，组织进料。
试验室接到材料室通知后立即组织取样试验工作，对无说明书和出厂合格证的产品则有权拒绝试验，并上报项目部工程部。
涵洞为框架结构，框架涵基础开挖采用人工配合挖掘机进行，开挖到位后，对基底进行换填砂夹碎石或CFG桩加固处理，上部浇筑20cm厚混凝土垫层。
本管段涵洞工程主要有框架涵。
框架涵采用支架现浇施工，分两次浇筑成型，先浇筑至底板内倒角以上30cm处，然后浇筑剩余部分，模板采用组合钢模，内设拉杆加固；集中加工钢筋运到现场绑扎，砼集中拌制，搅拌输送车运输，插入式振捣器捣固。
5、框架涵施工工艺与方法5、工艺操作步骤5．1流程图涵洞工程施工工艺与方法框构涵施工工艺与方法明挖框架涵施工工艺与前述现浇框构桥施工工艺相同，此处不再赘述。
施工方法如下：施工时先开挖基坑至设计标高，开挖采用挖掘机进行。
框架桥涵钢筋施工作业指导书

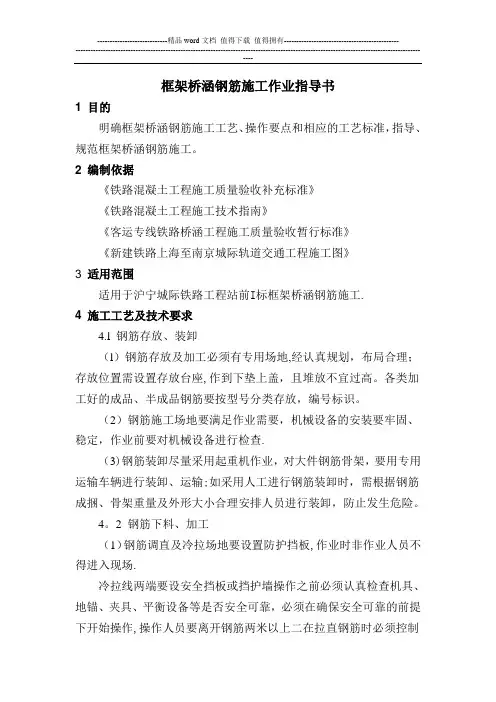

框架桥涵钢筋施工作业指导书1 目的明确框架桥涵钢筋施工工艺、操作要点和相应的工艺标准，指导、规范框架桥涵钢筋施工。
2 编制依据《铁路混凝土工程施工质量验收补充标准》《铁路混凝土工程施工技术指南》《客运专线铁路桥涵工程施工质量验收暂行标准》《新建铁路上海至南京城际轨道交通工程施工图》3适用范围适用于沪宁城际铁路工程站前I标框架桥涵钢筋施工.4 施工工艺及技术要求4.l 钢筋存放、装卸（l）钢筋存放及加工必须有专用场地,经认真规划，布局合理；存放位置需设置存放台座,作到下垫上盖，且堆放不宜过高。
各类加工好的成品、半成品钢筋要按型号分类存放，编号标识。
（2）钢筋施工场地要满足作业需要，机械设备的安装要牢固、稳定，作业前要对机械设备进行检查.（3)钢筋装卸尽量采用起重机作业，对大件钢筋骨架，要用专用运输车辆进行装卸、运输;如采用人工进行钢筋装卸时，需根据钢筋成捆、骨架重量及外形大小合理安排人员进行装卸，防止发生危险。
4。
2 钢筋下料、加工（1）钢筋调直及冷拉场地要设置防护挡板,作业时非作业人员不得进入现场.冷拉线两端要设安全挡板或挡护墙操作之前必须认真检查机具、地锚、夹具、平衡设备等是否安全可靠，必须在确保安全可靠的前提下开始操作,操作人员要离开钢筋两米以上二在拉直钢筋时必须控制冷拉率;I 级钢筋不得超过2％，II 级钢筋不得超过1％.用钢筋调直机调直钢筋，工前要检查机器的各重要部件是否紧固,转动部分的润滑是否良好，牢固地安装安全防护装置.操作人员要仔细观察机器的运转情况,发现传动部分不正常的情况和异常声响，或轴承温度过高，要立即停车检查.在工作时，无关人员不得靠近机器，料盘上钢筋收完肘，要防止钢筋头飞出伤人。
（2)钢筋切断机作业前，要先进行试运转，检查刃口是否松动，运转正常后，方能进行切断作业。
切长料时要有专人把扶，切短料时要用钳子或套管夹牢。
不得因钢筋直径小而集束切割。
切断钢筋时要先将机械牢靠的固定，并仔细检查刀片有无裂纹，是否固紧,安全防护罩是否齐全牢固。
钢筋混凝土盖板涵施工作业指导书

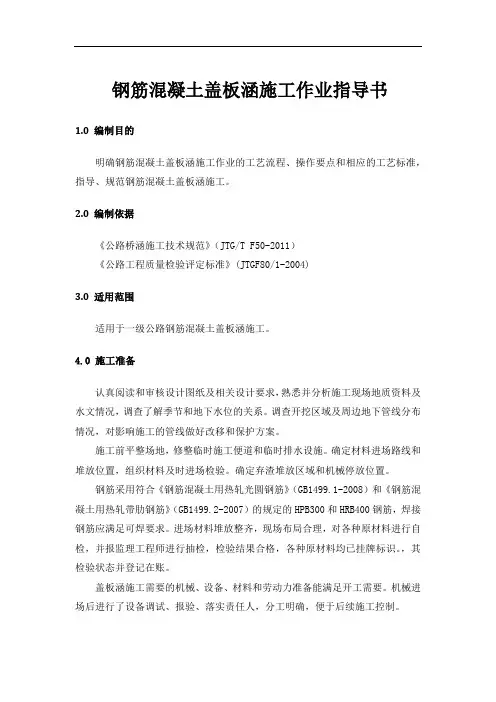

钢筋混凝土盖板涵施工作业指导书1.0 编制目的明确钢筋混凝土盖板涵施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范钢筋混凝土盖板涵施工。
2.0 编制依据《公路桥涵施工技术规范》（JTG/T F50-2011）《公路工程质量检验评定标准》(JTGF80/1-2004)3.0 适用范围适用于一级公路钢筋混凝土盖板涵施工。
4.0施工准备认真阅读和审核设计图纸及相关设计要求，熟悉并分析施工现场地质资料及水文情况，调查了解季节和地下水位的关系。
调查开挖区域及周边地下管线分布情况，对影响施工的管线做好改移和保护方案。
施工前平整场地，修整临时施工便道和临时排水设施。
确定材料进场路线和堆放位置，组织材料及时进场检验。
确定弃渣堆放区域和机械停放位置。
钢筋采用符合《钢筋混凝土用热轧光圆钢筋》（GB1499.1-2008）和《钢筋混凝土用热轧带肋钢筋》（GB1499.2-2007）的规定的HPB300和HRB400钢筋，焊接钢筋应满足可焊要求。
进场材料堆放整齐，现场布局合理，对各种原材料进行自检，并报监理工程师进行抽检，检验结果合格，各种原材料均已挂牌标识。
，其检验状态并登记在账。
盖板涵施工需要的机械、设备、材料和劳动力准备能满足开工需要。
机械进场后进行了设备调试、报验、落实责任人，分工明确，便于后续施工控制。
5.0 施工主要流程盖板涵施工工艺流程如图5-1（盖板现浇）和图5-2（盖板预制）所示。
图5-1 盖板涵盖板现浇施工工艺流程图图5-2 盖板涵盖板预制施工工艺流程图6.0 施工方法及要求6.1 施工准备（1）测量放样测量放样应选取经联测后符合要求的水准点和平面控制点为依据，测定基坑中心线、方向和高程。
涵洞基坑临时放样点应在场地平整后完成，并设置明显的标志，避免开挖和运输机械破坏。
根据测量放样的临时平面点，采用石灰粉等绘出基坑开挖的上口边线，基坑开挖交底中应明确开挖坡度，以便控制基坑开挖边线满足要求。
（2）前期准备涵身安排在路基填方前施工，以保证路基填筑的正常进行，路基作业面内根据路基施工顺序合理安排平行或流水作业。
框架涵、框架桥施工作业指导书
框架涵、框架桥施工作业指导书1、编制目的明确现浇钢筋混凝土框架桥涵施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范框架桥涵作业施工。
2、编制依据《铁路桥涵工程施工质量验收标准》（TB10415-2003）；《客货共线铁路桥涵工程施工技术指南》（TZ203-2008）；《铁路混凝土工程施工质量验收标准》（TB10424-2010）；《铁路混凝土工程施工技术指南》（铁建设【2010】241号）；新建沪通铁路桥梁有关施工图纸及设计文件等相关资料。
3、适用范围适用于新建沪通铁路站前V标管段内框架中桥、框架小桥及框架涵施工。
4、作业准备4.1内业技术准备在开工前组织技术人员认真学习作业指导书，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
4.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
5、技术要求5.1 PHC管桩、PHS方桩基础框架桥涵基坑开挖后经检验合格后，应及时进行框架桥管桩和方桩基础施工。
5.1.1 管桩和方桩的技术准备5.1.1.1 应取得工程地质资料、桩基施工相关图纸。
5.1.1.2 桩基的轴线和高程均应测设完毕，并经过检查，办理复核手续。
5.1.1.3 正式沉桩前应作数量不少于 3根桩的打桩工艺试验，用以了解桩的贯入度、持力层强度、桩的承载力，以及施工过程中遇到的各种问题和反常情况等。
并检验打桩设备、打桩方案是否可行，以保证桩的施工质量。
5.1.1.4 根椐设计方及监理对施工图及施工质量的交底，召开内部技术质量要求交底会，使每个施工参与人员牢记工程施工的质量要求和各工序的质量控制要点。
5.1.1.5 群桩施工时，为了保证质量和进度，防止周围建筑物破坏，打桩前根据桩的密集程度、桩的规格、长短以及桩架移动是否方便等因素来选择正确的打桩顺序。
19.框架涵施工作业指导书
框架涵施工作业指导书1适用范围适用于新建铁路沪昆客专贵州段CKGZTJ-6标钢筋混凝土框架涵洞施工。
2作业准备2.1内业技术准备在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案，对施工人员进行技术交底，进行上岗前技术培训，考核合格后持证上岗。
2.2外业技术准备施工作业中所涉及的各种外部技术数据收集。
修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
3技术要求（1）涵洞基础应符合设计要求。
（2）施工接缝应平直无错台、无漏浆、无麻面。
（3）涵洞结构尺寸应符合设计及相关规定要求。
（4）拆除顶板模板时，混凝土强度应符合设计要求。
4施工程序与工艺流程4.1钢筋混凝土框架涵施工程序施工准备→基坑开挖→基底处理→底板钢筋绑扎→底板混凝土浇注→涵洞墙身外模支立→涵洞墙身钢筋绑扎→涵身内模支立→顶板钢筋绑扎→边墙、顶板混凝土浇注→养护。
4.2工艺流程钢筋混凝土框架涵施工工艺流程图5施工要求5.1施工准备（1）涵洞基础施工前，测量放出涵洞的位置，对有地基加固处理的桩头进行割除，采用人工和施工机械进行基坑开挖。
（2）做好作业区的排水，在涵洞的两侧开挖排水沟和集水坑。
使涵洞施工时基坑开挖后不会被水浸泡，引排水应符合相关规定。
5.2施工工艺5.2.1施工准备（1）测量放线在涵洞施工前，根据施工图纸进行测量放样，定位涵洞的开挖轮廓线；当基础开挖较深时对基坑开挖线进行适当的放坡，以满足基坑开挖后涵洞基础尺寸符合设计要求。
（2）对复合地基进行桩头的割除，然后采用挖机进行基础的开挖，当开挖至基础底面上0.2米时采用人工进行挖除。
基坑开挖后有浸水应在涵洞基础的四周开挖排水沟，然后在基坑一角处开挖集水坑将浸水用抽水机抽排干净。
以保证基底的稳定，并对地基的持力层进行检测，符合设计后进行涵洞基础的施工作业。
5.2.2涵洞基础施工（1）框架涵基础施工前，在桩基承载力经过检验合格后先凿除多余桩头，回填60cm厚碎石垫层，再铺设20cm厚C30混凝土垫层。
钢筋砼框架箱涵施工工艺
钢筋砼框架箱涵作业指导书一、框架箱涵的设计概况本段设计为1－1.5m～1－6.0m框架箱涵，有高边墙与低边墙，一般为3～5m涵节，特殊为8～9m涵节，纵向钢筋间距一般为20cm，在钝角处顶板顶面及底板底面设加强钢筋。
加强范围约为跨长的1/5，出入口涵节按涵身一致配筋，其长度在斜交角35°及以下用2.5m，在斜交35°以上采用3.0m，涵节端两边墙仍采用斜面。
钢筋骨架沿涵轴1/cosα来配臵8排，钢筋净保护层厚度为5cm，纵向钢筋按构造布臵。
涵身基础出入口节：设计为砼基础防渗作用，基础埋臵深度（流水面至基底）为冻结线以下不少于0.25m，基础厚度不小于1m。
中间涵节设计为无基础，其使用条件及基底处理措施。
为保证底板面平整，及砼灌注质量，基底均铺设10cm厚C20砼垫层。
翼墙采用分离式基础八字式，翼墙在平面上敞开斜度为1：6左右，八字墙斜坡段的斜坡率按边坡设计基础厚度采用1.25m。
①排洪涵洞出入口沟床铺砌及边墩防护参照（89）8011。
小桥涵出入口铺砌适用于出口流速小于6m/s。
②交通涵取消出入口沟床铺砌，锥体护坡改作干砌片石。
防止底板磨损，在涵内作路面铺装，铺装厚度为0.25mC30混凝土。
二、各部材料1、涵身砼根据《铁路砼结构耐久性设计暂行规定》采用C35砼。
2、设计配臵受力钢筋，纵向辅助钢筋均采用，HRB335钢筋，单肋箍筋等采用Q235钢筋。
3、出入口涵节基础采用C20砼，中间涵节砼垫层C20砼，涵内防磨层采用C30砼。
4、帽石采用C25砼。
三、框架涵施工1、施工放样按设计框架涵工点图进行测量放样，放出涵洞中心点纵横轴线及出入口的纵线桩，然后埋设护桩，并进行保护。
因测放8个桩是施工时的常用桩，施工中严禁毁桩，高程压放在出入口以外不会掉的地方。
2、施工开挖依设计工点图定位于框架涵，进行基础开挖，现设计的涵洞基础路基段地基加固都已施工完，涵基开挖采用机械开挖，人工配合，运输车配合的办法尽量采用小型挖掘机挖基，以防地基加固桩断桩或毁桩。
现浇钢筋混凝土框架混凝土浇筑作业指导书
现浇钢筋混凝土框架混凝土浇筑作业指导书1.目的：指导工业和民用建筑现浇钢筋混凝土框架混凝土的浇筑作业。
2.适用范围：工业和民用建筑现浇钢筋混凝土框架混凝土的浇筑作业。
3.编制依据：3.1.施工图；3.2.施工组织设计；3.3.《混凝土结构工程施工质量验收规范》（GB50204-2002）；3.4.《建筑工程施工质量验收统一标准》（GB50300-2001）；3.5.《混凝土结构工程施工质量验收规范》（GB50204-2002）；3.6.《建筑用卵石、碎石》（GB/T14685-2001）；3.7.《建筑用砂》（GB/T14684-2001）。
4.作业项目概述：根据具体工程确定。
5.作业准备：水泥：强度等级32.5以上矿渣硅酸盐水泥或普通硅酸盐水泥。
有质量证书。
砂：粗、中砂。
低于C30时，含泥量不大于5%，高于C30时，含泥量不大于3%。
石子：粒径0.5~3.2cm，砼低于C30含泥量不大于2%，高于C30时不大于1%。
掺合料：粉煤灰，其掺量应通过试验确定；并应符合有关标准。
砼外加剂：减水剂、早强剂、缓凝剂。
类型和掺入量的选择必须经过试验决定。
6.作业条件：6.1.浇筑砼层的模板、钢筋、预埋件及管线全部安装完毕，经检查合格符合设计要求，并办完隐、预检手续。
6.2.浇筑砼用架子及走道已支搭完毕并经检查合格。
6.3.水泥、砂石及外加剂等检查符合有关标准要求，试验室已下达砼配合比。
6.4.砼一条龙计量准确，振捣棒完好。
6.5.工长根据施工方案对班组进行全面施工技术交底。
7.作业顺序：根据具体工程确定。
8.作业方法：8.1.清理：浇筑前应将模板内垃圾、泥土杂物及钢筋上的污物清除干净，并检查钢筋的水泥垫块是否垫好。
如使用木模板时应浇水湿润。
柱子模板的扫除口应在清除杂物及积水后再封闭。
8.2.混凝土搅拌：8.2.1.根据配合比确定每盘各种材料用量及车辆重量，分别固定好水泥、砂、石各个磅秤标量。
在上料时车车过磅，骨料含水率应经常测定并及时调整用水量。
钢筋混凝土框架涵施工作业指导书
钢筋混凝土框架涵施工作业指导书1. 目的明确钢筋混凝土框架涵施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范钢筋混凝土框架涵施工。
2. 编制依据( 1)《高速铁路桥涵工程施工技术规程》 (Q/CR9603-2015)( 2)《高速铁路桥涵工程施工质量验收标准》(TB10752-2010)(3)《铁路混凝土工程施工技术指南》 (铁建设[2010]241 号) ( 4)《铁路混凝土工程施工质量验收标准》 (TB10424-2010)(5)《XXX标施工图设计文件》3. 适用范围适用于XXX标钢筋混凝土框架涵施工。
4. 施工测量4.1 平面控制测量4.1.1仪器设备：采用GTS-701(2〃)全站仪实施平面控制测量。
4.1.2 测量方案( 1 )控制点布设由设计院GPS控制点进行线路贯通，于桥位处布设至少4个控制点形成闭合环，控制点采用混凝土埋设专用测量标，混凝土深度至少im确保稳固。
( 2)测量实施严格按一级铁路测量规范实施，控制测量及轴线中心点放样采用换仪器、换操作人员进行对比的方式实施，控制测量成果交公司统一进行测量平差。
测量过程采用4 测回进行。
并经评估单位评估确认后实施。
涵洞轴线放样由测量组实施，测量结果经两人以上复核无误后使用，并由架子队实施现场复核，所有测量结果必须经监理工程师认可方可使用。
4.2 高程控制测量4.2.1 使用仪器：采用天宝电子水准仪实施高程控制测量。
4.2.2 测量方案（1）水准点布设水准点采用水泥混凝土钢筋桩布设，尽量布设于地基稳固或既有涵洞、桥梁部位，水准点必须标识明显。
（2）采用三等水准测量实施水准网测量，成果报局检测中心统一进行测量平差。
（3）测量过程严格记录数据，测量过程采用换仪器、换作业人员的方式进行。
4.3 施工放样测量4.3.1 施工现场放样执行换人、换仪器的方式执行；4.3.2 所有测量必须对比结果并且有两人以上复核正确方可报监理工程师审批；4.3.3 中线放样采用全站仪自导线点进行放设，测量采用双测回施放、不同控制点的方式进行，测站必须安设于不同的控制点并采用不同后视点，将所放设的轴线点进行对比检查，符合要求后报监理工程师批准。
框架涵施工作业指导书
框架涵施工作业指导书1．适用范围本作业指导书适用于框架涵洞施工。
2.作业准备2.1内业技术准备作业指导书编制后，在施工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对参加施工人员进行技术交底及上岗前技术培训，考核合格后持证上岗。
2.2外业施工准备设置项目部管理人员专职办公室及住所，并配备办公设施及用品，为便于施工人员就近施工提供安全、且利于休息的环境住宿，同时在施工现场设技术人员值班房一个，24小时提供技术支持。
3.技术要求3.1框架涵砼施工砼拌合全部在拌合站集中拌合。
3.2施工前按设计提供的配合比进行室内试验，确定施工配合比。
3.3钢筋加工在工区钢筋加工场地加工。
4.施工程序与工艺流程4.1施工程序施工组织顺序：施工准备→清表→地基处理→挖基→框架涵砼施工5.施工要求5.1施工准备测定基坑中心线、方向和高程；按地质、水文资料环保要求，结合现场情况，制定施工方案，确定开挖范围、开挖坡度、支护方案、弃土位置和防、排水等措施。
5.1.1基坑开挖基坑开挖距离基础50cm范围内必须采用人工开挖，切不可利用机械野蛮施工，以免破坏原始地基承载力。
技术员对基底进行平面位置、基底标高检查，基底几何尺寸应满足施工与设计的要求。
5.1.2基坑护壁基坑可采用放坡开挖、支撑加固或其它加固的开挖方法。
挡板支撑，根据土质经检算，可采用横、竖向挡板与钢（木）框架支撑坑壁。
基坑每层开挖深度应根据地质情况确定，不宜超过 1.5m，边挖边支；支撑结构应随时检查，发现变形，及时加固或更换，更换时应先撑后拆；支撑拆除顺序应自下而上。
待下层支撑拆除并回填土后，再拆除上层支撑。
挖出土时，应有防护措施，不得碰撞支撑。
5.1.3基坑排水基坑四周设制排水沟及汇水井，根据水量大小选用适当的水泵进行排水。
基底自检合格后立即报请检验，待监理工程师检验合格后，迅速进行基础施工。
5.1.4碎石垫层换填施工按照设计要求，对基坑地基承载力进行试验检测，达到地基承载力要求，进行涵洞垫层施工，如果地基承载力达不到，按照设计地基处理，采用碎石换填50cm，碎石采用未风化的干净砾石或碎石，其最大粒径不得大于50mm,其含泥量不得大于5％。
框架涵施工作业指导书(DOC)
目录1.编制目的 (1)2。
编制依据 (1)3.适用范围 (1)4。
作业准备 (1)4。
1审阅图纸 (1)4.2施工技术交底 (1)5. 混凝土框架涵施工 (1)5.1施工工艺流程 (1)5。
2施工方法 (2)5.2.1施工准备 (2)5。
2.2地基加固 (2)5.2。
3基坑开挖 (2)5.2。
4基底垫层混凝土浇注 (3)5.2。
4框架施工 (3)5。
2。
5沉降缝施工 (5)5.2。
6混凝土浇筑及养护 (5)5。
2.7防水层及保护层施工 (6)5.2。
8附属工程施工 (8)5.2.9基坑回填 (8)6施工注意事项 (8)7验收标准 (10)8。
劳动组织 (10)9。
安全、文明施工 (11)9。
1文明施工 (11)9.2。
安全防护 (12)1.编制目的明确混凝土框架涵施工作业的工艺流程、操作要点和相应的工艺标准,指导、规范混凝土框架涵施工。
2。
编制依据(1）《XX 实施性施组》；（2）《高速铁路桥涵工程施工质量验收标准》(TB10752-2010）；（3）《高速铁路桥涵工程施工技术指南》铁建设﹝2010﹞241号；（4）《铁路混凝土工程施工质量验收标准》（TB10424—2010）；（5）《铁路工程地基处理技术规程》（TB10106-2010）；（6）《客运专项铁路地基处理技术手册》（工管技[2009]77号）(7)《施工图设计文件》。
3.适用范围适用于XX 的混凝土框架涵施工。
4。
作业准备4。
1审阅图纸仔细审阅施工图纸及文件,审核有无与标准不相符的项目,图纸所标注4.2施工技术交底 .文字5。
2施工方法5。
2。
1施工准备（1)全面熟悉设计标准、技术条件及要求，对施工图进行审核；施工前复核线路与道路交叉里程、交叉角度是否正确；对框架涵处地下水地表水抽样取验；对框架涵处地下管网用探测仪进行探测。
确保设计与现场符合，并保证施工安全。
（2）场地平整,在四周挖好临时排水沟或设置隔水带,防止基坑开挖后地表水浸泡基坑。
框架涵施工作业指导书
框架涵施工作业指导书一、框架涵的施工顺序：本涵采用原位现浇施工，先施工底板，后施工边墙与顶板，涵身模板采用钢模板，混凝土由项目部搅拌站集中拌合，混凝土运输车运至现场，泵车浇筑入模。
基坑开挖前，配合相关部门采用人工挖探沟方式探明施工影响范围内既有线附近光电缆，，并设置警示牌，如有电缆人工挖出后用半剖的钢管包裹防护或适当改移提醒人员与机械注意安全。
在没有探明或已经明确地下管线具体位置前，禁止在接近地下电缆线路左右各2m的地面进行钻探、挖土、堆土等机械化作业和堆放重物。
基坑开挖深度及尺寸要严格执行技术交底记录，做好浆体水泥搅拌桩地基加固达到设计承载要求后才能浇注或砌筑基础。
二、框架涵钢筋加工及钢筋安装要求：（1）钢筋从进货开始就做好质量控制，进场钢材必须有出厂合格证并做好现场状态标识，试验员及时做好复试工作，同时钢筋应架空分类存放，试验合格后方准使用。
（2）各构件钢筋弯钩长度应与抗震级别相对应，确保加工尺寸正确。
（3）每种构件均应对所有接头外观质量进行检查并按规定检测频率取试件试验。
（4）钢筋绑扎各位置钢筋必须绑扎到位，并且绑扎牢固无松动。
（5）框架主体底板与模板均应设垫块，按各构件设计要求的保护层厚度提前制作混凝土垫块，并按规定加扎丝，以便与主筋固定在一起，固定垫块位置，同时垫块应具有相应构件的混凝土标号，加工尺寸应规整。
（6）钢筋定位：每次混凝土灌注前，钢筋混凝土主体钢筋应统一校正，并按设计箍筋与主筋焊接，锁口固定主筋，确保主筋分布均匀无偏差。
（7）质量检查工程师应对构件的钢筋规格数量及设计规范要求项目进行系统检查,发现问题写出书面整改措施进行整改,整改后对整改项目进行复查。
（8）内部各项检查全部合格后，报请监理进行隐蔽检查，履行正规隐蔽程序。
（9）每次隐蔽前，有关责任人应提前填好隐蔽检查证，待监理隐蔽检查合格后及时完成签认手续，隐蔽检查证填写应规整、全面、表达清楚。
（10）成品、半成品钢筋应远离污染源存放，如机油、隔离剂、泥土等，一旦污染应作好处理工作。
厂房钢筋混凝土框架结构施工作业指导书
厂房钢筋混凝土框架结构施工作业指导书说明：本作业指导书适用范围为主厂房A排、除氧煤仓间上部结构施工,参考一台600MW机组工程. 1．工程概况1.1工程名称、施工地点和施工范围某电厂一期2×660MW机组，汽机房A列柱共有17棵，柱子截面尺寸为700mm×1600mm，柱上段700mm ×1000mm.纵梁的截面尺寸为350mm×1200mm，柱子间距为12m、9m两种。
柱子顶标高为35m，吊车梁的底标高为24。
570m，±0。
000m标高相当于绝对标高85.30m.主厂房除氧煤仓间上部结构设计为现浇钢筋砼框架结构,共18榀框架，16个柱距，柱距为9m、12m两种。
其中＃9轴线是双框架，9及1/9之间预留800mm变形缝。
B轴与C轴跨度为10.5m,C轴与D轴跨度为15m。
1.2主要工程量主要工程量见表16-1.表16-1 主要工程量1。
3工程特点工程施工复杂，预埋件多，工作量大,工期紧。
2 编写依据：2。
1电厂一期设计图纸《除氧煤仓间框架图》T02132.2电厂一期设计图纸《除氧煤仓间纵梁图》T02142.3电厂一期设计图纸《除氧煤仓间各层楼板图》T02162.4电厂一期设计图集《钢筋混凝土结构预埋件图集》TD-JZ2004—60022。
5电厂一期设计图集《钢筋混凝土牛腿、挑耳及钢牛腿图集》TD—TZ2004—50022。
6《混凝土结构工程施工及验收规范》GB50204-20022.7《电力建设施工及验收技术规范》建筑工程篇2.8《钢筋焊接及验收规程》JGJ18-20032.9《钢筋机械连接通用技术规程》JGJ107—20032.10《电力建设施工质量验收及评定规程》（第1部分：土建工程）DL/T 5210.1-20052。
11《电力建设安全工作规程》(第1部分：火力发电厂）DL5009。
1—20022.12电厂一期工程土建专业施工组织设计2。
框架涵预制施工质量作业指导书
框架涵预制施工质量作业指导书一、主要机具强制式搅拌机400L、插入式振动器Ф50、钢筋弯曲机、钢筋切割机、电焊机、发电机、挖掘机、碾压设备；二、操作程序㈠、工艺流程⑴施工准备、⑵基坑开挖、处理、⑶模板安装、⑷钢筋安装、⑸混凝土浇注、⑹混凝土养护、⑺模板拆除、⑻防水层、沉降逢施工；㈡、施工要点1、施工准备：修筑便道、设备进场、布置施工场地、解决工地水电等问题。
2、基坑采用机械开挖,人工配合修整,开挖的土除留一部分作为回填和夯填3 ：7灰土用处，其余的运出至指定地点，不能堆放于坑边。
开挖时基底标高预留0.2m高，然后人工修整到设计标高。
3、模板安装：包括基础模板、墙身模板、端翼墙模板及顶板模板。
4、钢筋集中制作，现场按框架涵身沉降缝的位置，分节帮扎成型。
具体要求符合钢筋施工规范和验收标准。
5、涵身采用就地浇筑砼工艺,涵身砼分为三次浇筑：一次浇筑底板及其上30厘米侧墙，第二次浇筑边墙部分，第三次浇筑顶板部分.砼施工要符合有关施工规范和验收标准。
6、涵身沉降缝应全面断开，按设计设置，并处于同一竖直断面上。
按规定外用沥青麻筋填塞5cm深，中间塞沥青木板,内部用M10水泥沙浆填塞15cm深，保证不漏水.三、施工质量㈠、技术标准1、如设计基坑处理采用3：7灰土进行地基处理时：白灰经过筛后颗粒不大于5mm。
拌和均匀后进行分层摊铺，每层虚铺厚度不大于25cm.2、模板表面应保证平整度不超过5mm,接缝高差不大于2mm,浇筑混凝土前模内涂好隔离剂.3、钢筋搭接长度单面焊不小于10d，双面焊不小于5d，绑扎不小于25d，且接头面积不超过受拉区面积50%。
4、框架箱涵灌注外型尺寸允许误差（mm)：钢筋混凝土顶板—长度0，-10；宽度0，—10；厚度+10,-5；对角线5;5、边翼墙、中墩距设计中心线位置允许误差(mm):206、孔径允许误差（mm)：+207、涵长允许误差（mm）:+100,-508、涵身接头错台允许误差(mm）：10㈡、主要卡控措施1、模板安装好后，加固杆件不得与脚手架想连。
