如何确定液压油缸规格型号液压油缸选型参考)

(完整版)液压缸选型参考

【液压缸选定程序】程序1：初选缸径/杆径（以单活塞杆双作用液压缸为例）※ 条件一已知设备或装置液压系统控制回路供给液压缸的油压P、流量Q及其工况需要液压缸对负载输出力的作用方式（推、拉、既推又拉）和相应力（推力F1、拉力F2、推力F1和拉力F2）的大小（应考虑负载可能存在的额外阻力）。

针对负载输出力的三种不同作用方式，其缸径/杆径的初选方法如下：（1）输出力的作用方式为推力F1的工况：初定缸径D：由条件给定的系统油压P（注意系统的流道压力损失），满足推力F1的要求对缸径D进行理论计算，参选标准缸径系列圆整后初定缸径D；初定杆径d：由条件给定的输出力的作用方式为推力F1的工况，选择原则要求杆径在速比1.46~2（速比：液压缸活塞腔有效作用面积与活塞杆腔有效作用面积之比）之间，具体需结合液压缸回油背压、活塞杆的受压稳定性等因素，参照相应的液压缸系列速比标准进行杆径d的选择。

（2）输出力的作用方式为拉力F2的工况：假定缸径D，由条件给定的系统油压P（注意系统的沿程压力损失），满足拉力F2的要求对杆径d进行理论计算，参选标准杆径系列后初定杆径d，再对初定杆径d进行相关强度校验后确定。

（3）输出力的作用方式为推力F1和拉力F2的工况：参照以上（1）、（2）两种方式对缸径D和杆径d进行比较计算，并参照液压缸缸径、杆径标准系列进行选择。

※ 条件二已知设备或装置需要液压缸对负载输出力的作用方式（推、拉、既推又拉）和相应力（推力F1、拉力F2、推力F1和拉力F2）大小（应考虑负载可能存在的额外阻力）。

但其设备或装置液压系统控制回路供给液压缸的油压P、流量Q等参数未知，针对负载输出力的三种不同作用方式，其缸径/杆径的初选方法如下：（1）根据本设备或装置的行业规范或特点，确定液压系统的额定压力P；专用设备或装置液压系统的额定压力由具体工况定，一般建议在中低压或中高压中进行选择。

（2）根据本设备或装置的作业特点，明确液压缸的工作速度要求。

液压油缸选型手册

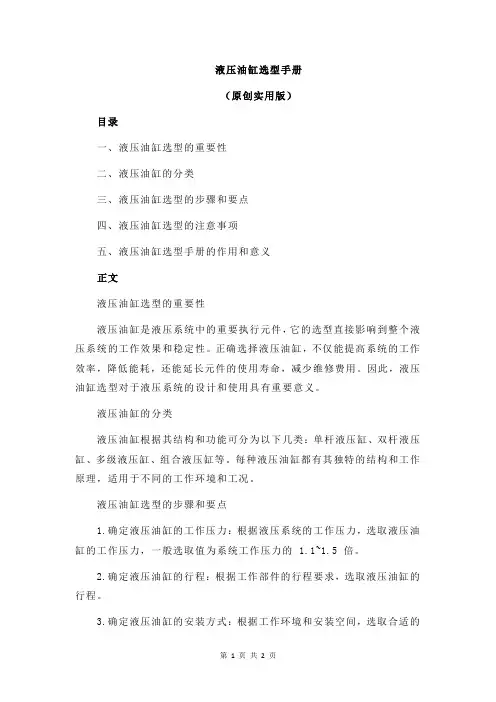

液压油缸选型手册（原创实用版）目录一、液压油缸选型的重要性二、液压油缸的分类三、液压油缸选型的步骤和要点四、液压油缸选型的注意事项五、液压油缸选型手册的作用和意义正文液压油缸选型的重要性液压油缸是液压系统中的重要执行元件，它的选型直接影响到整个液压系统的工作效果和稳定性。

正确选择液压油缸，不仅能提高系统的工作效率，降低能耗，还能延长元件的使用寿命，减少维修费用。

因此，液压油缸选型对于液压系统的设计和使用具有重要意义。

液压油缸的分类液压油缸根据其结构和功能可分为以下几类：单杆液压缸、双杆液压缸、多级液压缸、组合液压缸等。

每种液压油缸都有其独特的结构和工作原理，适用于不同的工作环境和工况。

液压油缸选型的步骤和要点1.确定液压油缸的工作压力：根据液压系统的工作压力，选取液压油缸的工作压力，一般选取值为系统工作压力的 1.1~1.5 倍。

2.确定液压油缸的行程：根据工作部件的行程要求，选取液压油缸的行程。

3.确定液压油缸的安装方式：根据工作环境和安装空间，选取合适的液压油缸安装方式。

4.确定液压油缸的连接方式：根据液压系统的连接方式，选取液压油缸的连接方式。

5.确定液压油缸的材质和密封形式：根据工作环境和介质特性，选取液压油缸的材质和密封形式。

液压油缸选型的注意事项1.避免液压油缸的过度选型，以免造成系统能耗过大和设备投资过高。

2.注意液压油缸的安装和维护，确保其正常工作和延长使用寿命。

3.在选型过程中，要充分考虑液压油缸的可靠性和稳定性，避免因为选型不当导致的系统故障。

液压油缸选型手册的作用和意义液压油缸选型手册是液压油缸选型的重要参考资料，它提供了液压油缸的详细参数和选型建议，为设计人员和用户提供了方便、快捷的选型工具。

液压油缸选型手册

液压油缸选型手册摘要：一、液压油缸选型的重要性二、液压油缸的分类与结构1.分类2.结构三、液压油缸选型的要素1.工作压力2.活塞杆直径3.行程4.安装方式四、液压油缸选型的步骤与方法1.确定工作压力2.选择合适的活塞杆直径3.确定行程4.选择安装方式五、液压油缸选型的注意事项1.油缸材质2.密封方式3.品牌选择正文：液压油缸选型对于液压系统的稳定性和可靠性至关重要。

正确的选型可以确保液压油缸在实际工作中发挥最佳性能，提高设备的运行效率和寿命。

本文将为您详细介绍液压油缸的选型方法和注意事项。

首先，我们了解一下液压油缸的分类和结构。

液压油缸按照功能可分为单杆液压油缸和双杆液压油缸；按照安装方式可分为耳轴安装式、法兰安装式、轴心安装式等。

液压油缸的主要结构包括缸体、活塞杆、活塞、密封件等。

在进行液压油缸选型时，需要考虑以下几个要素：1.工作压力：液压油缸的工作压力决定了液压系统的驱动力，必须根据设备的实际需求进行选择。

通常情况下，选择工作压力时需留有一定的安全余量。

2.活塞杆直径：活塞杆直径直接影响液压油缸的承载能力。

选择时需要根据设备的负载情况和安装空间进行权衡。

3.行程：行程决定了液压油缸活塞从最下端到最上端移动的距离。

行程的选择应根据设备的实际工作需求来确定。

4.安装方式：液压油缸的安装方式会影响到设备的整体结构和布局。

根据设备的实际情况选择合适的安装方式。

在进行液压油缸选型时，可以按照以下步骤进行：1.确定工作压力：根据设备的实际需求和安全余量选择合适的工作压力。

2.选择合适的活塞杆直径：根据设备的负载情况和安装空间选择合适的活塞杆直径。

3.确定行程：根据设备的实际工作需求来确定行程。

4.选择安装方式：根据设备的实际情况选择合适的安装方式。

在液压油缸选型过程中，还需要注意以下几点：1.油缸材质：液压油缸的材质直接影响到其使用寿命和性能。

一般选择高强度、耐磨损的材质。

2.密封方式：液压油缸的密封方式关系到系统的稳定性和可靠性。

液压油缸选型及计算

液压油缸选型及计算液压油缸是机械和工程中常见的一种装置，它由活塞、筒体、密封件、进油口和排油口等组成。

液压油缸本质上是将液体压力转换为线性机械运动的装置。

液压油缸广泛应用于输油管线、汽车、机床、起重机械、冶金、矿山、石油、化工、航空航天等领域。

如何选择液压油缸？1. 负载：负载是选择液压油缸的一个重要参数。

将液压油缸安装在所需执行力的方向上，即可取得所需的筒体尺寸和活塞尺寸，材料特性等参数，从而能够满足应用需求。

2. 速度：液压油缸的速度是由流量控制，作用力分配，超出的去向，密封摩擦以及摆动的自身等参数决定的。

在选择液压油缸时需要考虑速度限制，确保它与应用相匹配。

例如，在起重机械的情况下，需要实现平稳、快速的回收机械臂，因此需要设计具有较高响应速度的液压油缸。

3. 工作气体的类型：液压油缸的工作介质通常使用液态，常见的包括：水、液压油和空气。

不同的工作介质对液压油缸的性能和寿命有不同的影响。

例如，使用水作为工作介质可以使液压油缸在高压下具有更好的性能，使其在常温或低温下更有优势。

4. 工作温度：可以通过以下几个方面考虑工作温度：a. 确保液压油缸可在高和低温度下工作，因为在各种天气条件下需执行的任务可能会发生变化。

b. 不同类型的液压油缸在不同的温度下都会发生物理和化学变化，因此，根据应用的要求选择液压油缸非常关键。

c. 外界因素影响的温度也是一个非常重要的考虑因素，包括环境温度，媒介流速和加热或冷却作为行动缸使回油口位置。

液压油缸的计算液压油缸的计算有两个主要方面：1. 计算液压缸的负载能力：该计算基于机械、重力、速度和力的平衡方程式。

它们考虑了作用在活塞上的所有力的大小、方向和位置。

通过量化负载能力，可以确保液压油缸与应用需求相匹配。

2. 计算液压油缸的工作压力能力：液压油缸的工作压力能力是指液压油缸在其承受能力的范围内所能承受的最高工作压力。

液压油缸的工作压力能力通常是通过以下条件之一来确定的：a. 活塞对出现的负载产生的压力。

液压油缸选型注意事项

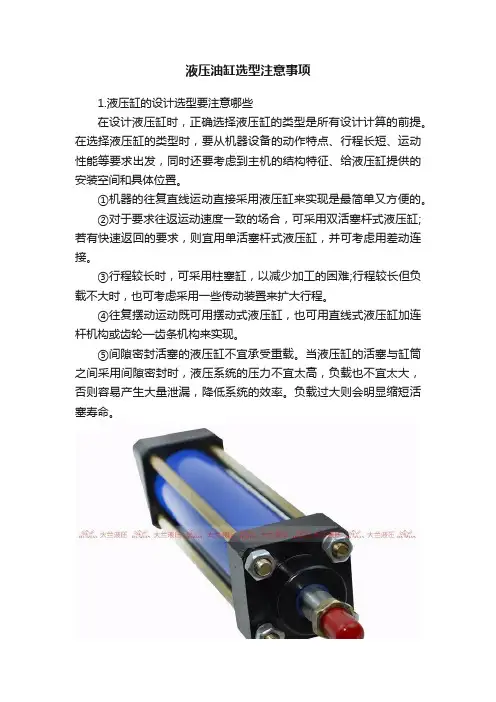

液压油缸选型注意事项1.液压缸的设计选型要注意哪些在设计液压缸时，正确选择液压缸的类型是所有设计计算的前提。

在选择液压缸的类型时，要从机器设备的动作特点、行程长短、运动性能等要求出发，同时还要考虑到主机的结构特征、给液压缸提供的安装空间和具体位置。

①机器的往复直线运动直接采用液压缸来实现是最简单又方便的。

②对于要求往返运动速度一致的场合，可采用双活塞杆式液压缸;若有快速返回的要求，则宜用单活塞杆式液压缸，并可考虑用差动连接。

③行程较长时，可采用柱塞缸，以减少加工的困难;行程较长但负载不大时，也可考虑采用一些传动装置来扩大行程。

④往复摆动运动既可用摆动式液压缸，也可用直线式液压缸加连杆机构或齿轮—齿条机构来实现。

⑤间隙密封活塞的液压缸不宜承受重载。

当液压缸的活塞与缸筒之间采用间隙密封时，液压系统的压力不宜太高，负载也不宜太大，否则容易产生大量泄漏，降低系统的效率。

负载过大则会明显缩短活塞寿命。

液压油缸2.标准液压缸的选择原则和禁忌如何从现有国产标准液压缸，包括工程、冶金、车辆、农机等四大系列若干种规格中，选用所需要的液压缸，应综合考虑以下两个方面:①应从占用空间的大小、重里、刚度、成本和密封性等方面，比较各种液压缸的缸简、缸盖、缸底、活塞、活塞杆等零部件的结构形式、各零部件的连接方式，以及油口连接方式、密封结构、排气和缓冲装置等。

②应根据负载特性和运动方式综合考虑液压缸的安装方式，使液压缸只受运动方向的负载而不受径向负载。

液压缸的安装方式有法兰型、销轴型、耳环型、拉杆型等安装方式。

在选定时应使液压缸不受复合力的作用并应考虑易找正性、刚度、成本和可维护性等。

综合考虑液压缸的结构和安装方式后，即可确定所需液压缸的规格。

在使用时，应注意以下事项:①工程机械设备上不宜使用普通液压缸。

工程机械的工作条件与固定设备的工作条件不同，因而对液压缸的要求也不同。

一般说来，工程用液压缸要求重量小，安装空间受限，冲击压力一般较大，因此要求液压缸强度较大，且大多不需要缓冲装置。

液压油缸型号大全及选型流程参考

液压缸选型流程：程序1：初选缸径/杆径（以单活塞杆双作用液压缸为例）※条件一已知设备或装置液压系统控制回路供给液压缸的油压P、流量Q及其工况需要液压缸对负载输出力的作用方式（推、拉、既推又拉）和相应力（推力F1、拉力F2、推力F1和拉力F2）的大小（应考虑负载可能存在的额外阻力）。

针对负载输出力的三种不同作用方式，其缸径/杆径的初选方法如下：（1）输出力的作用方式为推力F1的工况：初定缸径D：由条件给定的系统油压P（注意系统的流道压力损失），满足推力F1的要求对缸径D进行理论计算，参选标准缸径系列圆整后初定缸径D；初定杆径d：由条件给定的输出力的作用方式为推力F1的工况，选择原则要求杆径在速比1.46~2（速比：液压缸活塞腔有效作用面积与活塞杆腔有效作用面积之比）之间，具体需结合液压缸回油背压、活塞杆的受压稳定性等因素，参照相应的液压缸系列速比标准进行杆径d的选择。

（2）输出力的作用方式为拉力F2的工况：假定缸径D，由条件给定的系统油压P（注意系统的沿程压力损失），满足拉力F2的要求对杆径d进行理论计算，参选标准杆径系列后初定杆径d，再对初定杆径d进行相关强度校验后确定。

（3）输出力的作用方式为推力F1和拉力F2的工况：参照以上（1）、（2）两种方式对缸径D和杆径d进行比较计算，并参照液压缸缸径、杆径标准系列进行选择。

※条件二已知设备或装置需要液压缸对负载输出力的作用方式（推、拉、既推又拉）和相应力（推力F1、拉力F2、推力F1和拉力F2）大小（应考虑负载可能存在的额外阻力）。

但其设备或装置液压系统控制回路供给液压缸的油压P、流量Q等参数未知，针对负载输出力的三种不同作用方式，其缸径/杆径的初选方法如下：（1）根据本设备或装置的行业规范或特点，确定液压系统的额定压力P；专用设备或装置液压系统的额定压力由具体工况定，一般建议在中低压或中高压中进行选择。

（2）根据本设备或装置的作业特点，明确液压缸的工作速度要求。

液压缸选型参考

【液压缸选定程序】程序1：初选缸径/杆径（以单活塞杆双作用液压缸为例）※ 条件一已知设备或装置液压系统控制回路供给液压缸的油压P、流量Q及其工况需要液压缸对负载输出力的作用方式（推、拉、既推又拉）和相应力（推力F1、拉力F2、推力F1和拉力F2）的大小（应考虑负载可能存在的额外阻力）。

针对负载输出力的三种不同作用方式，其缸径/杆径的初选方法如下：（1）输出力的作用方式为推力F1的工况：初定缸径D：由条件给定的系统油压P（注意系统的流道压力损失），满足推力F1的要求对缸径D进行理论计算，参选标准缸径系列圆整后初定缸径D；初定杆径d：由条件给定的输出力的作用方式为推力F1的工况，选择原则要求杆径在速比1.46~2（速比：液压缸活塞腔有效作用面积与活塞杆腔有效作用面积之比）之间，具体需结合液压缸回油背压、活塞杆的受压稳定性等因素，参照相应的液压缸系列速比标准进行杆径d的选择。

（2）输出力的作用方式为拉力F2的工况：假定缸径D，由条件给定的系统油压P（注意系统的沿程压力损失），满足拉力F2的要求对杆径d进行理论计算，参选标准杆径系列后初定杆径d，再对初定杆径d进行相关强度校验后确定。

（3）输出力的作用方式为推力F1和拉力F2的工况：参照以上（1）、（2）两种方式对缸径D和杆径d进行比较计算，并参照液压缸缸径、杆径标准系列进行选择。

※ 条件二已知设备或装置需要液压缸对负载输出力的作用方式（推、拉、既推又拉）和相应力（推力F1、拉力F2、推力F1和拉力F2）大小（应考虑负载可能存在的额外阻力）。

但其设备或装置液压系统控制回路供给液压缸的油压P、流量Q等参数未知，针对负载输出力的三种不同作用方式，其缸径/杆径的初选方法如下：（1）根据本设备或装置的行业规范或特点，确定液压系统的额定压力P；专用设备或装置液压系统的额定压力由具体工况定，一般建议在中低压或中高压中进行选择。

（2）根据本设备或装置的作业特点，明确液压缸的工作速度要求。

液压油缸规格型号参数

液压油缸规格型号参数
1. 缸径和缸程
缸径通常以毫米（mm）为单位，缸程则以毫米或英寸（in）为单位。

缸径和缸程是油缸的两个主要尺寸参数。

缸径决定了油缸的推力和承受能力,而缸程则决定了油缸的行程长度。

2. 压力
液压油缸的工作压力通常以兆帕（MPa）或千磅/平方英寸（psi）为单位。

工作压力越高,油缸的推力就越大。

一般工业用油缸的工作压力在16-35MPa之间。

3. 缸体材质
常用的缸体材质有碳钢、不锈钢、铝合金等。

不同材质的油缸适用于不同的工作环境。

4. 活塞杆材质
活塞杆一般采用优质碳素钢或不锈钢等材料,并经过表面硬化处理,提高耐磨性和抗腐蚀性。

5. 密封件材质
密封件材质的选择主要取决于工作介质和温度,常用的材料有丁腈橡胶、氟橡胶、聚氨酯等。

6. 安装形式
安装形式包括前后法兰安装、前法兰后盖安装、前后铰接等。

7. 缸体外形
缸体外形常见的有圆形、方形、柱型、槽型等。

8. 其他参数
还包括工作温度范围、缸体外壳防护等级、缸径与缸程的允许误差等。

以上是液压油缸常见的规格型号参数,在选型时需要根据具体应用环境和工况进行匹配。

液压油缸选型

液压油缸选型Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998目录液压缸由什么组成液压缸各组成部分各是什么材质1，缸筒常用材质为20、35、45号无缝钢管，钢管经过珩磨或者滚压，达到μm以内的粗糙度要求。

低压油缸可采用20号钢管，高压油缸采用45号钢管。

2，活塞杆活塞杆有实心杆和空心杆两种，空心活塞杆的一端需要留出焊接和热处理时用的通气孔实心活塞杆材料为35、45钢，空心活塞杆材料为35、45无缝钢管。

活塞杆粗加工后调质到印度为229~285HB，必要时，再经高频淬火，硬度达45~55HRC3，缸盖低压用铸件，中低压用HT300灰铁，中高压用35、45号钢。

当缸盖本身又是活塞杆的导向套时，缸盖最好选用铸铁。

同时，应在导向表面上熔堆黄铜、青铜或其他耐磨材料。

如果采用在缸盖中压入导向套的结构时，导向套则应为耐磨铸铁、青铜或黄铜。

4，活塞常用材料为耐磨铸铁、灰铸铁（HT300、HT350）、钢及铝合金。

活塞和活塞杆的同轴度公差值应为【实战】油缸厂家手把手教您液压油缸选型准备工具：计算器纸笔基本概念：1.油缸基本参数缸径D（缸筒内径）、杆径d（活塞杆直径）、行程S、使用压力P，安装方式、安装尺寸其中最重要的是缸径、行程、使用压力.缸径有标准系列可选，使用压力也是分几个档相关阅读：(附录A)(附录B)2）F = PS由力的计算公式可知: F = PS（P：压强； S：受压面积—由油缸的缸径、杆径决定）举例：油缸的推力需要达到10吨，即F=10，则P、S有多种组合。

100缸径油缸，使用压力打到14MPA时可以达到10吨80缸径油缸，使用压力打到21MPA同样可以达到10吨相关阅读：第1步：确定系统压力P初选液压工作压力：压力的选择要根据载荷大小（即F）和设备类型而定。

还要考虑执行元件的装配空间、经济条件及元件供应情况等的限制。

在载荷一定的情况下，工作压力低，势必要要加大执行元件的结构尺寸，对某些设备来说，尺寸要受到限制，从材料消耗角度看也不经济；反之，压力选择得太高，对泵、缸、阀等元件的材质、密封、制造精度也要求很高，必然要提高设备成本。

液压油缸选型手册

液压油缸选型手册摘要：一、液压油缸简介1.液压油缸的定义与作用2.液压油缸的分类二、液压油缸选型要素1.工作压力2.行程3.安装方式4.环境温度5.油缸材料三、液压油缸选型步骤1.确定工作参数2.选择油缸类型3.选择油缸尺寸4.选择油缸材料5.确认油缸性能四、液压油缸应用领域1.工业生产2.交通运输3.农业机械4.能源行业5.其他领域正文：液压油缸选型手册液压油缸作为液压传动系统的重要组成部分，承担着将液压能转换为机械能的任务。

正确选择合适的液压油缸对于保证整个液压系统的稳定运行至关重要。

本手册旨在为用户提供液压油缸选型的参考依据，帮助用户快速、准确地选型。

一、液压油缸简介液压油缸是一种将液压能转换为机械能的执行元件。

它主要由缸筒、活塞、活塞杆、密封件等组成。

根据结构特点和功能，液压油缸可分为拉杆式、推力式、柱塞式、摆动式等。

二、液压油缸选型要素1.工作压力：根据液压系统的工作压力来选择油缸的额定压力，确保油缸在正常工作范围内不会发生超载现象。

2.行程：根据液压缸的工作需求来选择合适的行程，确保活塞在有效行程内完成规定动作。

3.安装方式：根据实际安装空间和安装要求，选择油缸的安装方式，如固定式、可调式、转角式等。

4.环境温度：根据液压油缸所处的环境温度，选择适合的油缸材料和密封件，保证油缸在不同温度下的稳定运行。

5.油缸材料：根据液压油缸所承受的力和工作环境，选择合适的油缸材料，如碳钢、不锈钢、铝合金等。

三、液压油缸选型步骤1.确定工作参数：首先，用户需要了解液压油缸的工作压力、行程、安装方式等基本参数。

2.选择油缸类型：根据工作参数，选择合适的液压油缸类型，如拉杆式、推力式、柱塞式等。

3.选择油缸尺寸：根据液压油缸的类型和安装要求，选择合适的油缸尺寸。

4.选择油缸材料：根据液压油缸所承受的力和工作环境，选择合适的油缸材料。

5.确认油缸性能：根据选定的油缸类型、尺寸和材料，确认油缸的性能参数，如速度、加速度等。

如何确定液压油缸规格型号液压油缸选型

如何确定液压油缸规格型号液压油缸选型液压油缸是一种常用的液压执行元件，用于产生线性运动或力的传递。

选择适合的液压油缸规格和型号非常重要，可以确保液压系统的工作效率和性能。

以下是确定液压油缸规格和型号的一些关键因素。

1.负载要求：液压油缸的主要功能是产生力，并传递给负载。

因此，在选择液压油缸时，首先需要确定所需的最大工作负载和最小工作负载。

2.运动速度：液压油缸的运动速度对于系统的性能至关重要。

过快的运动速度可能导致冲击力、噪音和泄漏问题，而过慢的运动速度可能影响工作效率。

因此，在选择液压油缸时，需要考虑所需的最大和最小运动速度。

3.工作压力：液压油缸需要能够承受系统的工作压力。

在选择液压油缸时，需要知道所需的最大工作压力。

4.运动行程：液压油缸的运动行程是指活塞的有效行程，即活塞从一个极限位置到另一个极限位置的距离。

在选择液压油缸时，需要确定所需的最大和最小运动行程。

5.环境条件：液压油缸在工作过程中会暴露在各种环境条件下，如高温、低温、潮湿等。

因此，在选择液压油缸时，需要考虑环境条件对材料和密封件的影响。

6.安装要求：液压油缸的安装方式和位置也会影响选择。

需要考虑液压油缸的外形尺寸、连接方式和安装空间。

7.预算限制：最后，还需要考虑预算限制。

不同规格和型号的液压油缸价格会有所差异。

因此，在选择液压油缸时，需要根据预算范围来确定适合的规格和型号。

总之，确定液压油缸规格和型号需要综合考虑负载要求、运动速度、工作压力、运动行程、环境条件、安装要求和预算限制等因素。

只有通过综合分析这些因素，才能选择适合的液压油缸规格和型号，以确保液压系统的高效运行。

液压油缸型号表示方法

液压油缸型号表示方法液压油缸是液压系统中常见的执行元件，用于产生直线运动。

液压油缸的型号表示方法是一种标准化的方式，以便于油缸的选择、使用和维护。

本文将介绍液压油缸型号表示方法的相关知识。

一、液压油缸型号的基本组成液压油缸型号由多个部分组成，每个部分都代表了油缸的不同特性。

常见的液压油缸型号由以下几个部分组成：1.缸筒直径（D）：指的是油缸内部的缸筒直径，通常以毫米（mm）为单位表示。

2.活塞直径（d）：指的是油缸内部的活塞直径，通常以毫米（mm）为单位表示。

3.活塞杆直径（d1）：指的是油缸内活塞杆的直径，通常以毫米（mm）为单位表示。

4.工作行程（S）：指的是活塞从最大伸出位置到最大缩回位置的距离，通常以毫米（mm）为单位表示。

5.油缸类型：根据油缸的结构形式和用途可以分为单作用油缸和双作用油缸。

二、液压油缸型号表示方法示例以某款液压油缸为例，其型号为：YG100/70-350A。

其中，YG代表液压油缸的英文缩写，100表示缸筒直径为100mm，70表示活塞直径为70mm，350表示工作行程为350mm，A表示该油缸为双作用油缸。

三、不同液压油缸型号的应用场景不同型号的液压油缸适用于不同的工况和应用场景。

根据不同的工作要求，可以选择合适的液压油缸型号。

1.小型液压油缸：适用于空间有限的场合，如机械设备的定位和夹紧等。

2.大型液压油缸：适用于需要承受大力和大负荷的场合，如工程机械的起重和推拉等。

3.高速液压油缸：适用于需要快速运动的场合，如注塑机械的开合模等。

4.特殊型液压油缸：根据特殊要求设计的油缸，如特殊工况下的高温、高压等。

四、液压油缸型号表示方法的注意事项在选择和使用液压油缸时，需要注意以下几点：1.确保选择的油缸型号符合实际工作要求，包括工作行程、负载要求等。

2.合理配置液压系统，包括液压泵、液压阀等配套设备。

3.定期检查和维护液压油缸，以确保其正常工作和延长使用寿命。

4.在使用液压油缸时，应注意安全操作，避免发生意外事故。

液压缸主要尺寸确定

液压缸主要尺寸的确定液压缸是液压传动的执行元件，它和主机工作机构有直接的联系，对于不同的机种和机构，液压缸具有不同的用途和工作要求。

因此，在设计液压缸之前，必须对整个液压系统进行工况分析，编制负载图，选定系统的工作压力 (详见第九章 )，然后根据使用要求选择结构类型，按负载情况、运动要求、最大行程等确定其主要工作尺寸，进行强度、稳定性和缓冲验算，最后再进行结构设计。

1.液压缸的设计内容和步骤(1)选择液压缸的类型和各部分结构形式。

(2)确定液压缸的工作参数和结构尺寸。

(3)结构强度、刚度的计算和校核。

(4)导向、密封、防尘、排气和缓冲等装置的设计。

(5)绘制装配图、零件图、编写设计说明书。

下面只着重介绍几项设计工作。

2.计算液压缸的结构尺寸液压缸的结构尺寸主要有三个：缸筒内径 D 、活塞杆外径 d 和缸筒长度 L。

(1)缸筒内径 D。

液压缸的缸筒内径 D 是根据负载的大小来选定工作压力或往返运动速度比，求得液压缸的有效工作面积，从而得到缸筒内径 D ，再从 GB2348 —8 0 标准中选取最近的标准值作为所设计的缸筒内径。

根据负载和工作压力的大小确定D：①以无杆腔作工作腔时?(4-32)②以有杆腔作工作腔时?(4-33)式中： pI 为缸工作腔的工作压力，可根据机床类型或负载的大小来确定； Fmax 为最大作用负载。

(2)活塞杆外径d。

活塞杆外径d 通常先从满足速度或速度比的要求来选择，然后再校核其结构强度和稳定性。

若速度比为λv，则该处应有一个带根号的式子：(4-34)也可根据活塞杆受力状况来确定，一般为受拉力作用时，d=0.3 ～ 0.5D 。

受压力作用时：pI ＜5MPa 时， d=0.5 ～ 0.55D5MPa ＜ pI＜7MPa 时， d=0.6 ～0.7DpI ＞7MPa 时 ,d=0.7D(3)缸筒长度 L。

缸筒长度 L 由最大工作行程长度加上各种结构需要来确定，即：L=l+B+A+M+C式中： l 为活塞的最大工作行程； B 为活塞宽度，一般为 (0.6-1)D;A 为活塞杆导向长度，取 (0.6-1.5)D;M 为活塞杆密封长度，由密封方式定； C 为其他长度。

如何确定液压油缸规格型号(液压油缸选型参考)

目录程序 1：初选缸径/杆径★条件一已知设备或装置液压系统控制回路供给液压缸的油压 P、流量 Q 及其工况需要液压缸对负载输出力的作用方式（推、拉、既推又拉）和相应力（推力 F1、拉力 F2、推力 F1 和拉力 F2）的大小（应考虑负载可能存在的额外阻力）。

针对负载输出力的三种不同作用方式，其缸径/杆径的初选方法如下：（1）输出力的作用方式为推力 F1 的工况：初定缸径 D：由条件给定的系统油压 P（注意系统的流道压力损失），满足推力 F1 的要求对缸径 D 进行理论计算，参选标准缸径系列圆整后初定缸径 D；初定杆径 d：由条件给定的输出力的作用方式为推力 F1 的工况，选择原则要求杆径在速比1.46～2 （速比：液压缸活塞腔有效作用面积与活塞杆腔有效作用面积之比）之间，具体需结合液压缸回油背压、活塞杆的受压稳定性等因素，参照相应的液压缸系列速比标准进行杆径 d 的选择。

（2）输出力的作用方式为拉力 F2 的工况：假定缸径 D，由条件给定的系统油压 P（注意系统的沿程压力损失），满足拉力 F2 的要求对杆径 d 进行理论计算，参选标准杆径系列后初定杆径 d，再对初定杆径 d 进行相关强度校验后确定。

（3）输出力的作用方式为推力 F1 和拉力 F2 的工况：参照以上（1）、（2）两种方式对缸径 D 和杆径 d 进行比较计算，并参照液压缸缸径、杆径标准系列进行选择。

★条件二已知设备或装置需要液压缸对负载输出力的作用方式（推、拉、既推又拉）和相应力（推力 F1、拉力 F2、推力 F1 和拉力 F2）大小（应考虑负载可能存在的额外阻力）。

但其设备或装置液压系统控制回路供给液压缸的油压 P、流量 Q 等参数未知，针对负载输出力的三种不同作用方式，其缸径/杆径的初选方法如下：（1）根据本设备或装置的行业规范或特点，确定液压系统的额定压力 P；专用设备或装置液压系统的额定压力由具体工况定，一般建议在中低压或中高压中进行选择。

液压油缸型号表示方法(一)

液压油缸型号表示方法(一)液压油缸型号表示方法液压油缸是液压系统中重要的执行元件之一，广泛应用于各种机械设备中。

为了准确地选择和标识液压油缸，我们需要了解液压油缸型号表示的方法。

本文将详细介绍各种常见的液压油缸型号表示方法。

1.含义与结构液压油缸的型号表示通常由一系列字母、数字和符号组成，这些字符代表不同的意义和参数，用于描述油缸的尺寸、工作压力、行程、连接方式等。

液压油缸一般由油缸筒体、活塞、活塞杆、密封件、缓冲器等部件组成。

不同组件的型号和规格也会在液压油缸型号中得以体现。

2.常见的型号表示方法ISO 3320标准型号ISO 3320标准是欧洲标准化组织制定的用于液压油缸型号表示的标准。

按照该标准，液压油缸的型号由一系列字母和数字组成。

•第一个字母表示油缸类型，如”A”代表液压缸。

•第二个字母表示工作方式，如”DA”代表双作用。

•第三和第四个字母表示连接方式，如”CJ”代表带销轴向固定。

•后面的数字代表油缸的尺寸、行程、工作压力等参数。

AISE型号AISE型号是美国钢铁协会制定的液压油缸型号表示方法。

按照该方法，液压油缸的型号由一系列字母和数字组成，也包括特殊字符和连接方式的表示。

•前两个字母表示油缸类型和工作方式，如”A4”代表液压缸双作用。

•后面的字符和数字表示油缸的尺寸、行程、连接方式等。

其他型号表示方法除了ISO 3320和AISE型号，还有一些特定厂家根据自己的标准制定的液压油缸型号表示方法。

这些方法可能会增加一些特定的参数表示，如特殊的密封结构、保护层等。

3.型号表示的重要性液压油缸的型号表示对于选择和替换油缸具有重要意义。

通过了解型号表示，我们可以准确地了解油缸的尺寸、行程、工作压力等参数，从而选择合适的油缸满足需求。

此外，型号表示还有助于油缸的维护和修理。

在需要更换部件或维修油缸时，通过型号表示可以准确地获取所需零件，提高效率和精确度。

4.总结液压油缸型号表示是使用液压油缸的重要信息，不同的标准和方法代表了不同国家和行业的规范。

油缸型号选择

※型号选择Y - HG1 - E D/d × 100 L J H L1 OY-冶金设备标准液压缸HG1-双作用单杆活塞式液压缸第一种类型E –压力分级代号：C=6.3Mpa▲ E=16Mpa；C=25Mpa▲D/d –缸径mm/活塞杆径mm100-液压缸行程L-油口连接方式代号：L=内螺纹连接（用于缸径D≤220）；F=法兰连接（用于缸径D≥250）J –安装方式：J=基本型；F1=头部长方法兰（用于缸径D125）；F2=尾部长方法兰（用于缸径D125）；F3=头部圆法兰；F4=尾部圆法兰；F5=头部方法兰；F6=尾部方法兰；E1=尾部单耳环带关节轴承；E2=尾部单耳环带轴套；Z1=头部轴销；Z2=中间轴销；Z3=尾部轴销；J1=轴向脚架；J2=径向脚架H –附加装置代号：H=带缓冲。

省略=无缓冲L1-活塞杆端连接方式代号：L1=杆端外螺纹；L2=杆端内螺纹▲O –工作介质代号：O=机油、液压油；W=高水基（乳化液）注：型号说明中凡标有▲的目前均按非标处理。

※基本型外形尺寸（YHG1-**/* × **J-*L1*）缸径 B BA C1 C2 Φ1Φ2VF WF ZJ X L1 L2 L0 n1-M1 n2-M2 40 48 20 42 66 54 80 19 32 190 8 26 44 12 8-M6 6-M8 50 55 30 50 75 63.5 90 24 38 205 8 18 61 12 8-M6 6-M8 63 70 38 60 90 76 108 29 45 224 10 25 52 12 8-M8 6-M10 80 86 55 75 112 95 134 36 54 250 10 36 58 13 8-M10 6-M12 90 100 55 80 132 108 158 36 55 270 10 43 63 17 8-M12 6-M16 100 118 68 95 150 121 175 37 57 300 10 47 69 18 8-M12 8-M16 110 132 60 95 165 133 195 37 57 310 10 50 73 22 8-M16 8-M16 125 150 80 115 184 152 212 37 60 325 10 50 85 22 8-M16 8-M16 140 165 95 132 200 168 230 37 62 335 10 53 74 22 8-M16 8-M16 150 175 105 140 215 180 245 41 64 350 10 54 85 22 8-M16 8-M16 160 190 110 150 230 194 265 41 66 370 10 59 91 26 8-M20 8-M20 180 200 110 160 250 219 280 41 70 410 15 65 98 27 8-M20 8-M20 200 215 120 170 280 245 310 45 75 450 15 65 115 27 8-M20 8-M20 2520 240 140 200 310 273 340 45 80 490 20 75 123 36 8-M24 8-M20 250 280 160 220 340 299 290 64 96 550 25 80 145 36 8-M24 12-M24 280 300 180 240 370 325 410 64 100 600 30 80 162 36 8-M24 12-M24 320 360 200 310 430 377 470 71 108 660 35 80 190 36 12-M24 16-M24冶金设备标准液压缸※头部长方法兰型外形尺寸(YHG1-**/*×**F1-*L1*)。
