标准件和弹簧的表示法38页PPT
合集下载
机械制图标准讲义件齿轮和弹簧课件
精品
机械制图标准件齿轮和弹簧 课件
引言
•零件的分类
标准件——结构形状、尺寸已标准化（如螺钉、螺栓 、螺母、键、轴承等）
常用件——某些主要 结构要素已标准化（ 如弹簧、齿轮等）
一般件——主要结构 形状、尺寸未标准化 （根据使用要求自行 设计制造）
主目录
6.1 螺纹与螺纹紧固件
一、螺纹
⒈ 螺纹的形成
注意：只有上述各要素完全相同的内、外螺纹才
能旋合在一起。
主目录
6.1 螺纹与螺纹紧固件
3. 螺纹的分类
标准螺纹
按标准化程度 特殊螺纹
螺纹
非标螺纹
连接螺纹
按用途
传动螺纹
标准螺纹：牙型、公称直径、螺距均符合标准。
特殊螺纹：牙型符合标准，公称直径或螺距不符合标准。 非标准螺纹：牙型不符合标准。
主目录
6.1 螺纹与螺纹紧固件
主目录
6.1 螺纹与螺纹紧固件
（1）外螺纹画法
大径线画粗实线
倒角圆不画
小径线画细实线 且画到倒角内
小径≈0.85d
•外螺纹剖视画法
A
大小 径径
螺纹终止线 画粗实线
小径圆约画3/4圈 A－A
A 螺纹终止线画一小段
剖面线画到大径线
主目录
6.1 螺纹与螺纹紧固件
（2）内螺纹画法
大径线画细实线
倒角圆不画
•螺纹的工艺结构 —— 螺纹末端 倒角（圆锥面） 常见形
式
平顶
圆顶（球面） 保护螺纹、便于安装
主目录
6.1 螺纹与螺纹紧固件
螺尾
退刀槽
螺纹收尾 退刀纹
外退刀槽 内退刀槽
退出车刀
车刀 开始退刀
车 刀
机械制图标准件齿轮和弹簧 课件
引言
•零件的分类
标准件——结构形状、尺寸已标准化（如螺钉、螺栓 、螺母、键、轴承等）
常用件——某些主要 结构要素已标准化（ 如弹簧、齿轮等）
一般件——主要结构 形状、尺寸未标准化 （根据使用要求自行 设计制造）
主目录
6.1 螺纹与螺纹紧固件
一、螺纹
⒈ 螺纹的形成
注意：只有上述各要素完全相同的内、外螺纹才
能旋合在一起。
主目录
6.1 螺纹与螺纹紧固件
3. 螺纹的分类
标准螺纹
按标准化程度 特殊螺纹
螺纹
非标螺纹
连接螺纹
按用途
传动螺纹
标准螺纹：牙型、公称直径、螺距均符合标准。
特殊螺纹：牙型符合标准，公称直径或螺距不符合标准。 非标准螺纹：牙型不符合标准。
主目录
6.1 螺纹与螺纹紧固件
主目录
6.1 螺纹与螺纹紧固件
（1）外螺纹画法
大径线画粗实线
倒角圆不画
小径线画细实线 且画到倒角内
小径≈0.85d
•外螺纹剖视画法
A
大小 径径
螺纹终止线 画粗实线
小径圆约画3/4圈 A－A
A 螺纹终止线画一小段
剖面线画到大径线
主目录
6.1 螺纹与螺纹紧固件
（2）内螺纹画法
大径线画细实线
倒角圆不画
•螺纹的工艺结构 —— 螺纹末端 倒角（圆锥面） 常见形
式
平顶
圆顶（球面） 保护螺纹、便于安装
主目录
6.1 螺纹与螺纹紧固件
螺尾
退刀槽
螺纹收尾 退刀纹
外退刀槽 内退刀槽
退出车刀
车刀 开始退刀
车 刀
第08章 常用标准件和齿轮、弹簧的表示法
二、双头螺柱连接
首 页
章目录
节目录
上一页
下一页
§8-1
螺纹紧固件表示法
三、螺钉连接
螺钉连接不用螺母，它一般用于受力不 大而又不需经常拆装的地方。 使用螺钉连接时，被连接零件中的一个 加工出螺孔，其余零件都加工出通孔或 沉孔。为便于装配，通孔的直径 dh应稍 大于螺纹大径 (孔径≈1.1 d ) 。
螺纹紧固件表示法
一、螺栓连接
首 页
章目录
节目录
上一页
下一页
§8-1
螺纹紧固件表示法 螺 母 垫 圈
二、双头螺柱连接
双头螺柱连接用于被连接零件太厚或由 于结构上的限制不宜用螺栓连接的场合。 双头螺柱连接是用双头螺柱、螺母、垫 圈来紧固被连接零件的。 使用双头螺柱连接时，被连接零件中的 一个加工出螺孔，其余零件都加工出通 孔，通孔的直径 dh 稍大于螺纹大径（孔 径≈1.1 d ） 。
首 页
章目录
节目录
上一页
下一页
§8-1
螺纹紧固件表示法
二、双头螺柱连接
按旋入端长度 bm 不同，国家标准规定双头螺柱有下列四种： 用于：钢、青铜零件
b m = 1d
铸铁零件
（标准编号为：GB/T 897—1988）
bm = 1.25 d bm = 1. 5 d
铝零件
（标准编号为：GB/T 898—1988）
l≥δ1+δ2 + h + m + b1
(b1≈ 0.2 ~ 0.3 d )
根据公称长度的计算值 l，在螺栓标准 的 l长度系列值中，选取标准长度 l
写出各螺纹紧固件的标记
螺栓 螺母 垫圈
首 页
GB/T 5782 M d × l GB/T 6170 M d GB/T 97.1 d
标准件及常用件的表示PPT课件
外螺纹
第6页/共74页
在圆柱外表面上形成的螺纹称为外螺纹，螺纹凸 起的部分称为牙，牙型不同的螺纹，其用途也各不 相同。常用标准螺纹的牙型有三角形、梯形和锯齿 形等。
与外螺纹牙顶相重合的假想圆柱的直径称为外螺 纹的大径，用d 表示。
与外螺纹牙底相重合的假想圆柱的直径称为外螺 纹的小径，用d1 表示。
直齿圆柱齿轮
第38页/共74页
1. 尺寸计算
分度圆直径：d = mz =2.5 ×18 =45 (mm) 齿顶圆直径：da = m (z +2) =2.5 × (18 +2) =50 (mm) 齿根圆直径：df = m (z -2.5) =2.5 × (18 -2.5) =38.75 (mm)
第39页/共74页
§子课题1 识读滚动轴承的视图
1. 了解滚动轴承的种类。 2. 识读滚动轴承的视图。
第58页/共74页
课题描述
滚动轴承是标准件，其作用是支撑旋 转轴及轴上的机件。它具有结构紧凑、 摩擦力小等特点， 在机械中被广泛地应 用。如图所示为滚动轴承，其标记为： 滚动轴承6204 GB/ T 276—1994，下面识 读其视图。
（3）在直齿圆柱齿轮啮合的剖视图中，当剖切平 面通过两啮合齿轮轴线时，在啮合区内，将一个齿轮 的轮齿用粗实线绘制，另一个齿轮的轮齿被遮挡的部 分用虚线绘制（也可省略不画）。
（4）中心距a：两啮合齿轮轴线之间的距离称为
中心距。计算公式为：
第46页/共74页
2. 绘制齿轮啮合图（外形图）
齿轮啮合外形图的绘图步骤和剖切图基本相同。 注意：在啮合区内两齿轮的齿顶线均不可见，不需画 出，将分度线画成粗实线，但其他非啮合区内的分度 线仍用细点画线绘制，齿根线均可省略不画，大、小 齿轮的齿厚按一个尺寸绘制。
第6页/共74页
在圆柱外表面上形成的螺纹称为外螺纹，螺纹凸 起的部分称为牙，牙型不同的螺纹，其用途也各不 相同。常用标准螺纹的牙型有三角形、梯形和锯齿 形等。
与外螺纹牙顶相重合的假想圆柱的直径称为外螺 纹的大径，用d 表示。
与外螺纹牙底相重合的假想圆柱的直径称为外螺 纹的小径，用d1 表示。
直齿圆柱齿轮
第38页/共74页
1. 尺寸计算
分度圆直径：d = mz =2.5 ×18 =45 (mm) 齿顶圆直径：da = m (z +2) =2.5 × (18 +2) =50 (mm) 齿根圆直径：df = m (z -2.5) =2.5 × (18 -2.5) =38.75 (mm)
第39页/共74页
§子课题1 识读滚动轴承的视图
1. 了解滚动轴承的种类。 2. 识读滚动轴承的视图。
第58页/共74页
课题描述
滚动轴承是标准件，其作用是支撑旋 转轴及轴上的机件。它具有结构紧凑、 摩擦力小等特点， 在机械中被广泛地应 用。如图所示为滚动轴承，其标记为： 滚动轴承6204 GB/ T 276—1994，下面识 读其视图。
（3）在直齿圆柱齿轮啮合的剖视图中，当剖切平 面通过两啮合齿轮轴线时，在啮合区内，将一个齿轮 的轮齿用粗实线绘制，另一个齿轮的轮齿被遮挡的部 分用虚线绘制（也可省略不画）。
（4）中心距a：两啮合齿轮轴线之间的距离称为
中心距。计算公式为：
第46页/共74页
2. 绘制齿轮啮合图（外形图）
齿轮啮合外形图的绘图步骤和剖切图基本相同。 注意：在啮合区内两齿轮的齿顶线均不可见，不需画 出，将分度线画成粗实线，但其他非啮合区内的分度 线仍用细点画线绘制，齿根线均可省略不画，大、小 齿轮的齿厚按一个尺寸绘制。
机械制图：5-1 标准件——弹簧
圆柱螺旋压缩弹簧的标记
返回
dxDxH0
Y A -1.2×8×40 -2 LH GB/T2089－1994 B级－D－Zn
表示镀锌
弹簧的旋向： 右旋用RH 左旋用LH
弹簧材料为B级 碳素弹簧钢丝 国标号 左旋 2级精度
若未标注旋向，则选用左旋、 簧丝直径为1.2mm
右旋均可。
中径为8mm 自由高度为40mm
返回
举例
圆柱螺旋压缩弹簧画法举例
返回
圆柱螺旋压缩弹簧的标记示例
返回
例如：线径30mm，弹簧中径150mm，自由高度320mm，制造 精度为3级，材料为60Si2MnA，热卷，两端并紧锻 平，表面涂漆处理的右旋圆柱螺旋压缩弹簧。
其标记为：YB－30×150×320－GB/T 2089－1994
举例 over
标准件——弹簧
圆柱螺旋压缩弹簧 参数及尺寸关系
画法
返回
标记
常用件
零件图 应用广泛，某些部分的结构形状和尺寸等已有统一标
准的零件，这些零件在制图中都有规定的表示法。例如，
齿轮等。
1. 齿轮
（1）直齿圆柱齿轮
直齿圆柱齿轮各几何要素名称、代号 直齿圆柱齿轮几何要素尺寸计算
小 结
单个直齿圆柱齿轮规定画法 两直齿圆柱齿轮啮合规定画法
齿轮有标准齿轮与非标准齿轮之分，具有标准齿的齿轮称为
标准齿轮。
直齿轮
斜齿轮
人字齿轮
over
圆柱齿轮
返回
圆锥齿轮
返回
蜗杆蜗轮
返回
直齿圆柱齿轮各几何要素名称、代号
返回
对于标准齿轮，分度圆直径=节圆直径
直齿圆柱齿轮几何要素的尺寸计算
返回

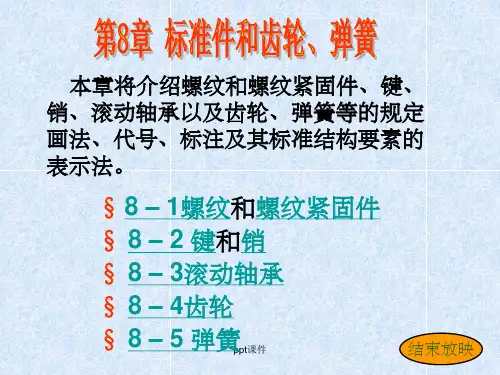

《标准件和齿轮弹簧》PPT课件
的规定画。
ppt课件
19
画图步骤：
★ 画外螺纹 ★ 确定内螺纹的端面位置 ★ 画内螺纹及其余部分投影
ppt课件
20
（三）螺纹的标注方法 ⒈ 标注的基本格式
特征代号 公称直径 × 导程(P螺距) 旋向
－ 公差带代号 － 旋合长度代号
右旋
左旋
中径和顶径
长：L 中等：N
公差带代号
短：S
☆单线螺纹 导程(P螺距) 改为 螺距 。
同一条螺纹上相邻两牙在中径线上对 应两点之间的轴向距离Ph称为导程。
螺距=导程
导程 螺距
单线螺纹：P=Ph 多线螺纹：P=Ph/n
ppt课件
10
⑸ 螺纹的旋向
左旋
右旋(常用)
注意：只有上述各五个要素完全相同的内、
外螺纹才能旋合在一起。
ppt课件
11
３、螺纹的种类
粗牙普通螺纹
连接螺纹
细牙普通螺纹
螺
开槽圆柱头螺钉
内六角圆柱头螺钉
ppt课件
紧定螺钉
28
六角螺母
六角开槽螺母
圆螺母
平垫圈
弹簧垫圈
圆螺母用止动垫圈
螺栓、螺柱和螺钉都是在圆柱表面上制出
螺纹，起到连接其他p零pt课件件的作用。
29
① 螺栓：一般用于被连接件钻成通孔的情况。
螺栓
pp螺t课件栓连接
30
② 螺柱：用于被连接零件之一较厚或不允许钻 成通孔的情况，两端都有螺纹，旋入 被连接零件螺纹孔内的一端称为旋入端， 与螺母连接的另一端称为紧固端。
牙底
牙顶
基本小径D1、d1 基本中径D2、d2
基本大径 D、d
牙顶 内螺纹

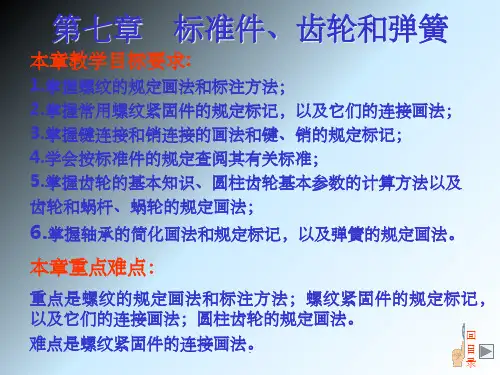

CAD机械制图(标准件、齿轮和弹簧)ppt课件
第七章 标准件、齿轮和弹簧
本章教学目标要求:
1.掌握螺纹的规定画法和标注方法； 2.掌握常用螺纹紧固件的规定标记，以及它们的连接画法； 3.掌握键连接和销连接的画法和键、销的规定标记； 4.学会按标准件的规定查阅其有关标准； 5.掌握齿轮的基本知识、圆柱齿轮基本参数的计算方法以及 齿轮和蜗杆、蜗轮的规定画法；
M20×1.5－6g 公称直径为20 mm，螺距1.5 mm单线右旋细牙普通外螺纹； 公差带代为6g，中旋合长度。
.
特征代号 公称直径 导程（P螺距） 旋向 — 公差代号 — 旋合长度代号
⑵梯形螺纹 Tr40×14（P7）LH－ 7e
公称直径为40 mm,螺距7 mm的双线左旋梯形外螺纹； 公差带代为7e，中等旋合长度。
平垫圈
弹簧垫圈 圆螺母用止动垫圈
. 图7-18 常用的螺纹紧固件
圆螺母
名称 标准编号 规格尺寸
例: 螺栓 GB/T 5782-2000 M 普通12粗×牙80螺纹 , 公称直径为12 , 公称长度为80 , 六角头螺栓。 螺母 GB/T 6170-2000 M 普通12粗牙螺纹 , 公称直径为12 , 六角头螺母。
垫片 GB/T 97.2-2002 12 公称尺寸为12 , 平垫圈。 垫片 GB/T 93-1987 16 公称尺寸为16 , 弹簧垫圈。 螺柱 GB/T 898-1988 M12×60
普通粗牙螺纹 , 公称直径为12 , 公称长度为60, 双 头螺柱。
.
二、单个螺纹紧固件的近似画法
. 图7-19 单个螺纹紧固件的近似画法
.
M10-6g
M10-6H
Tr40 7-7e
(a)
(b)
(c)
图7-16 螺纹的标注
本章教学目标要求:
1.掌握螺纹的规定画法和标注方法； 2.掌握常用螺纹紧固件的规定标记，以及它们的连接画法； 3.掌握键连接和销连接的画法和键、销的规定标记； 4.学会按标准件的规定查阅其有关标准； 5.掌握齿轮的基本知识、圆柱齿轮基本参数的计算方法以及 齿轮和蜗杆、蜗轮的规定画法；
M20×1.5－6g 公称直径为20 mm，螺距1.5 mm单线右旋细牙普通外螺纹； 公差带代为6g，中旋合长度。
.
特征代号 公称直径 导程（P螺距） 旋向 — 公差代号 — 旋合长度代号
⑵梯形螺纹 Tr40×14（P7）LH－ 7e
公称直径为40 mm,螺距7 mm的双线左旋梯形外螺纹； 公差带代为7e，中等旋合长度。
平垫圈
弹簧垫圈 圆螺母用止动垫圈
. 图7-18 常用的螺纹紧固件
圆螺母
名称 标准编号 规格尺寸
例: 螺栓 GB/T 5782-2000 M 普通12粗×牙80螺纹 , 公称直径为12 , 公称长度为80 , 六角头螺栓。 螺母 GB/T 6170-2000 M 普通12粗牙螺纹 , 公称直径为12 , 六角头螺母。
垫片 GB/T 97.2-2002 12 公称尺寸为12 , 平垫圈。 垫片 GB/T 93-1987 16 公称尺寸为16 , 弹簧垫圈。 螺柱 GB/T 898-1988 M12×60
普通粗牙螺纹 , 公称直径为12 , 公称长度为60, 双 头螺柱。
.
二、单个螺纹紧固件的近似画法
. 图7-19 单个螺纹紧固件的近似画法
.
M10-6g
M10-6H
Tr40 7-7e
(a)
(b)
(c)
图7-16 螺纹的标注
常用标准件和弹簧的表示法
3)螺钉的下端至螺纹孔的终止线之间应留 有0.5d的间隙。
b=bm+0.5d bm可查表确定 4)连接图上允许不画出螺钉0.5d的钻孔余 量。
(3)常见螺钉连接图
开槽圆柱头螺钉 十字槽沉头螺钉 开槽沉头螺钉 内六角圆柱头螺钉
3. 双头螺柱连接及其连接画法 紧定端 有效长度为l
（1）双头螺柱连接常用的紧固件： 双头螺柱、螺母、垫圈。
(3)在剖视图中，若剖切平面通过螺纹紧固件的 轴线时，这些紧固件按不剖绘制。
1. 螺栓连接及其连接画法 螺栓连接常用的紧固件有螺栓、螺母、垫圈等。
用于：
工 件
1）被连接件都不太厚，
Ⅱ
能加工成通孔；
2）并且要求连接力较大。 工
件 Ⅰ
螺母 垫圈
螺 栓
(1)螺栓连接的画法步骤——查表法
1)根据紧固件螺栓、螺母、垫圈的标记，在有关标准中， 查出它们的全部尺寸。
5)螺栓连接的比例画法
螺栓连接的比例画法，主要以螺栓公称直径为依据。画法 参照螺栓、螺母、垫圈的比例画法。
6)螺栓连接的简化画法 (2)画螺栓连接时应注意的问题
1) d0＝1.1d ——被连接件的孔 径必须大于螺栓的大径。
2)在螺栓连接剖视图中，被连 接零件的接触面（投影图上为 线）画到螺栓大径处。 3)螺母及螺栓的六角头的三个 视图应符合投影关系。 4)螺纹终止线画到垫圈之下、 被连接两零件接触面之上。
六角螺母的比例画法
e=2d m=0.8d
平垫圈的比例画法
d2=2.2d h=0.15d d1=1.1d
二、螺纹紧固件连接的画法
螺纹紧固件连接的基本形式有：
螺栓连接
双头螺柱连接
螺钉连接
画装配图的规定
b=bm+0.5d bm可查表确定 4)连接图上允许不画出螺钉0.5d的钻孔余 量。
(3)常见螺钉连接图
开槽圆柱头螺钉 十字槽沉头螺钉 开槽沉头螺钉 内六角圆柱头螺钉
3. 双头螺柱连接及其连接画法 紧定端 有效长度为l
（1）双头螺柱连接常用的紧固件： 双头螺柱、螺母、垫圈。
(3)在剖视图中，若剖切平面通过螺纹紧固件的 轴线时，这些紧固件按不剖绘制。
1. 螺栓连接及其连接画法 螺栓连接常用的紧固件有螺栓、螺母、垫圈等。
用于：
工 件
1）被连接件都不太厚，
Ⅱ
能加工成通孔；
2）并且要求连接力较大。 工
件 Ⅰ
螺母 垫圈
螺 栓
(1)螺栓连接的画法步骤——查表法
1)根据紧固件螺栓、螺母、垫圈的标记，在有关标准中， 查出它们的全部尺寸。
5)螺栓连接的比例画法
螺栓连接的比例画法，主要以螺栓公称直径为依据。画法 参照螺栓、螺母、垫圈的比例画法。
6)螺栓连接的简化画法 (2)画螺栓连接时应注意的问题
1) d0＝1.1d ——被连接件的孔 径必须大于螺栓的大径。
2)在螺栓连接剖视图中，被连 接零件的接触面（投影图上为 线）画到螺栓大径处。 3)螺母及螺栓的六角头的三个 视图应符合投影关系。 4)螺纹终止线画到垫圈之下、 被连接两零件接触面之上。
六角螺母的比例画法
e=2d m=0.8d
平垫圈的比例画法
d2=2.2d h=0.15d d1=1.1d
二、螺纹紧固件连接的画法
螺纹紧固件连接的基本形式有：
螺栓连接
双头螺柱连接
螺钉连接
画装配图的规定
标准件和弹簧的表示法讲课文档
倾斜?度
应为?度
第十四页，共35页。
粗、细线
返回章目录
剖面线画到 ?位置
14
二、螺纹紧固件装配图画法
3.螺钉装配图的比例画法
Ⅰ
紧定螺钉分锥端、柱端等。
锥端紧定螺钉靠端部锥面 顶入机件上的小锥坑起定位、 固定作用。
Ⅱ
柱端紧定螺钉利用端部小 圆柱插入机件上的小孔或环槽 起定位、固定作用。
10.1 螺纹紧固件
总圈数 n1 : 有效圈数与支 撑圈数之和。
n1=n+n2
第三十一页，共35页。
10.5 弹簧的规定画法
返回章目录
31
二、圆柱螺旋压缩弹簧
(2)簧丝直径: d
(3)弹簧直径 (4)弹簧节距: t
(5)自由高度: H0
H0=nt+(n2-0.5)d
(6)旋向--左旋、右旋 (7)展开长度L
d≤8 L=π D2(n+2)
10.3 键
D+t1
注:
t1: 轮毂上键槽深度
b: 键槽宽度
t1 b: 可按孔径D从标准中查出。
第二十二页，共35页。
返回章目录
22
六、半圆键的联接
10.3 键
b
b
b
L
h
b、t、L可按轴径d从标准中查出。
t1 b: 可按孔径D从标准中查出。
第二十三页，共35页。
返回章目录
23
10.4 滚动轴承
一、滚动轴承的结构、分类
● 主要参数
d (内径)
D (外径) B (宽度)
d、D、B 根据轴承代号在画图 前查标准确定。
d
A
A/2
深沟球轴承简化画法 ：
常见件与标准件表示方法
常见件与标准件表示方法－弹簧2012-05-15 12:10★7.5 弹簧弹簧是机械、电器设备中一种常用的零件，主要用于减震、夹紧、储 l存能量和测力等。
弹簧的种类很多，使用较多的是圆柱螺旋弹簧。
本节主要介绍圆柱螺旋压缩弹簧的尺寸计算和规定画法。
★7.5.1 圆柱螺旋压缩弹簧各部分的名称及尺寸计算（1）簧丝直径d ——制造弹簧所用金属丝的直径。
（2）弹簧外径D ——弹簧的最大直径。
（3）弹簧内径D1 ——弹簧的内孔直径，即弹簧的最小直径。
D1＝D－2d。
（4）弹簧中径D2 ——弹簧轴剖面内簧丝中心所在柱面的直径，既弹簧的 l平均直径，D2＝（D＋D1）/2＝D1＋d＝D－d。
（5）有效圈数n ——保持相等节距且参与工作的圈数。
（6）支承圈数n2 ——为了使弹簧工作平衡，端面受力均匀，制造时将弹 l簧两端的至1圈压紧靠实，并磨出支承平面。
这些圈主要起支承作用，所 l以称为支承圈。
支承圈数n2表示两端支承圈数的总和。
一般有1.5、2、 l2.5圈三种。
（7）总圈数n1 ——有效圈数和支承圈数的总和，即n1＝n＋n2。
（8）节距t ——相邻两有效圈上对应点间的轴向距离。
（9）自由高度H0 ——未受载荷作用时的弹簧高度（或长度），H0＝nt＋（n2－0.5）d。
（10）弹簧的展开长度L ——制造弹簧时所需的金属丝长度，L≈n1。
（11）旋向——与螺旋线的旋向意义相同，分为左旋和右旋两种。
★7.5.2 圆柱螺旋压缩弹簧的名称及尺寸及规定画法★7.5.2.1 弹簧的画法GB/T4459.4—2003对弹簧的画法作了如下规定：（1）在平行于螺旋弹簧轴线的投影面的视图中，其各圈的轮廓应画成直线。
（2）有效圈数在四圈以上时，可以每端只画出1～2圈（支承圈除外），其余省 l略不画。
（3）螺旋弹簧均可画成右旋，但左旋弹簧不论画成左旋或右旋，均需注写旋向l“左”字。
（4）螺旋压缩弹簧如要求两端并紧且磨平时，不论支承圈多少均按支承圈2.5圈 l绘制，必要时也可按支承圈的实际结构绘制。
工程制图PPT资料 弹簧
YB 30×150×320 GB/T2089-1994
2）有效圈数n : 保持相等节 距，产生弹力的圈数 ( 计算 弹簧刚度时的圈数）。
3）总圈数n1 : 有效圈数与支撑 圈数之和。
n1=n+n2
4）簧丝直径d 5）弹簧中径D 6）弹簧内径D1
D1=D-d
7）弹簧外径D2 D2=D+d
8）弹簧节距t 9）自由高度H0
H0=nt+(n2-0.5)d
10.6.2 圆柱螺旋压缩弹簧的画法
和半圆。 直径=簧丝直径。
③ 画出有效圈部分的圆。 ④ 按右旋方向作相应圆
的公切线及剖面线。
⑤ 整理并加深，完成作图。
t
t
2 在装配图中弹簧的画法
1)中间各圈取省略画法后，后面被挡住的结构一 般不画。可见部分只画到弹簧钢丝的剖面轮廓或 中心线处。（图a）。
2)簧丝直径≤2mm的断面可用涂黑表示（图b）。
常用的螺旋弹簧
弹簧属于常用件。它主要用于减震、夹紧、承受冲击、 储存能量（如钟表发条）和测力等。其特点是受力后能产生 较大的弹性变形，去除外力后能恢复原状。常用的螺旋弹簧 按其用途可分为压缩弹簧、拉伸弹簧和扭转弹簧。
10.6.1 圆柱螺旋压缩弹簧各部分的名称
1）支撑圈数n2 : 弹簧端部仅起支 承或固定作用的圈数。
ddh0gbt2089表面处理一般不表示材料牌号标准号旋向代号圆柱压缩弹簧代号型号代号a或b尺寸精度代号标记示例yb型弹簧材料直径30弹簧中径150自由高度320单位
10.6 弹 簧
10.6.1 圆柱螺旋压力弹簧各部分的名称 10.6.2 圆柱螺旋压缩弹簧的画法 10.6.3 圆柱螺旋压缩弹簧的标记
3)簧丝直径＜1mm时，可采用示意画法（图c）。
