斗式提升机样本及选型共11页文档
斗式提升机样本及选型
斗式提升机样本及选型
一、斗式提升机简介
斗式提升机是指利用托盘、葫芦、节拍和链条等装置组成的立体起重机械，通过传动系统动作的重复，实现轻货物的相对起重、转移和放置的一种机械设备。
由于其结构简单、操作方便、安全性高，被广泛应用于工厂仓库及作业场所的货物搬运中。
二、斗式提升机样本
1、单斗提升机样本
单斗提升机是指由一个吊斗组成的起重机械，由斗架、包括落料口、上斗口以及悬臂架组成，落料口处安装有滑轮组，斗架连接着摆动机构，摆动机构的上端连接着悬臂架，使得整个斗提机能实现上下、左右位置的移动。
2、双斗提升机样本
双斗提升机是指安装有两个吊斗的提升机械，由斗架、包括落料口、上斗口以及悬臂架组成，落料口处安装有滑轮组，斗架连接着摆动机构，摆动机构的上端连接着悬臂架，使得整个斗提机能实现上下、左右位置的移动，并可实现两个斗子的并行提升。
三、斗式提升机选型
1、根据货物重量和体积，选择适合货物的斗式提升机。
斗式提升机的选型及主要参数确定
文章编号：2095－6835（2015）17－0088－02斗式提升机的选型及主要参数确定苏 强（山西省孝义市高阳煤矿，山西吕梁 032306）摘 要：斗式提升机是一种运用广泛的输送设备。
对常用的斗式提升机的类型、特点及选择依据等进行了归纳，并介绍了斗式提升机主要参数的确定方法。
关键词：斗式提升机；料斗；物料；牵引构件中图分类号：TH243+.1 文献标识码：A DOI：10.15913/ki.kjycx.2015.17.088斗式提升机作为一种输送设备，主要作用是利用固接于牵引构件上的全部料斗，对粉末状、颗粒状或小块状的物料进行水平输送或垂直提升。
斗式提升机在社会中的运用涉及多个行业，比如食品加工行业、机械铸造行业、矿山运输行业、建筑行业等。
另外，斗式提升机也可以被运用于耐火材料的制作中。
当前，人们越来越重视开发高强度的牵引构件，从而不断扩大了斗式提升机的应用范围。
从斗式提升机的正常运转情况及行业生产发展的需求来看，要想使斗式提升机被科学地运用，关键在于熟悉斗式提升机的一些重要参数，根据实际应用情况合理地选择其结构类型，确保料斗大小适当、运动速度合理，物料物理性质符合要求，提升机装卸方法正确。
1 斗式提升机的类型和特点斗式提升机的类型较多，比如，根据装载特点的不同，有流入式和掏取式之分；根据卸载特点的不同，有混合式、离心式和重力式之分；而根据牵引构件类别的不同，又有环链式、带式和板链式之分。
与其他的输送设备对比发现，斗式提升机具有一定的优势。
具体来说，斗式提升机横断面的外在尺寸并不大，不会占用太大的地面面积，操作人员可以有效地对输送系统进行紧凑的布置；斗式提升机可以将物料提升到较高的高度，通常超过40 m，而极限高度约为350 m；即使机壳是封闭的，斗式提升机也可以在壳内工作，不会扬起过多灰尘，污染少，环保性较好；物料的密封性较好。
但是，斗式提升机也具有一定的缺陷，比如牵引构件比较脆弱，如果过载，很容易损坏料斗。
斗式提升机
《种子加工技术》模块10
《种子加工技术》任务2
种子输送系统
汇报人：张彭良
种子生产与经营专业 / 教学资源库
《种子加工技术》模块10
斗式提升机 斗式提升机常配置在种子加工流水线上，实现种子物料的垂直输送。该机横断
面尺寸小，工作时噪声低、密封性好、物料垂直输送距离大，因而布置紧凑、 占地少、工作环境好。 1.结构 （1）机头 ：由外壳、头轮、轴、轴承、舌板等组成 。 （2）传动装置 ：有三角皮带传动、链传动、摆线针轮减速器、轴装式减速器等 型式。 （3）畚斗：一般采用工程塑料斗。 （4）牵引带：采用畚斗皮带，牵引带线速度不能超过1.2m/s。 （5）机座：底轮应采用鼠笼式以减少种子破损，底座应设清理口，无清理死角。
（7）设备发生事故后需切断电源停机进行检修。
种子生产与经营专业 / 教学资源库
《种子加工技术》模块10
种子生产与经营专业 / 教学资源库
谢 谢 / THANKS
（2）定期将提升机下部的物料清理干净。 （3）定期对传动部位加润滑油，防止磨损。 （4）上料前先空机运转，检查传动装置和牵引带等有无异
常声响。
（5）先启动设备后下料，严禁在设备停止时下料。 （6）注意设备运行情况，发现有润滑不良、零件松动，牵
引带跑偏、膏死、噪音和电气失灵等异常现象须立即停机 检查，排除故障后方可继续工作。
种子生产与经营专业 / 教学资源库
《种子加工技术》模块10
斗式提升机结构图
ห้องสมุดไป่ตู้
种子生产与经营专业 / 教学资源库
《种子加工技术》模块10
双筒斗式提升机
斗式提升机外形图
种子生产与经营专业 / 教学资源库
斗提类型及选型
（1）TD系列皮带式斗式提升机TD系列皮带式斗式提升机是适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料，如粮食、煤、水泥、碎矿石等，提升高度最高40m。
其规格有TD100(不常用)、TD160、TD250、TD315、TD400、TD500、TD630、TD800、TD1000等型号,其中TD160、TD250、TD315等型号为普遍采用型号。
本系列提升机代号为TD,即带式斗式提升机；产品规格以斗宽表示。
TD系列斗式提升机特点为：结构简单，运行平稳，挖取式装料，离心重力式卸料，物料温度不超过60℃；TD型斗式提升机备有四种料斗，即：Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。
（2）TH系列圆环链斗式提升机TH系列圆环链式斗式提升机是一种常用的提升设备，该系列斗式提升机采用锻造环链作为传动部分，具有很强的机械强度，主要用于提升机粉体和小颗粒及小块状物料，区别于TD 系列斗式提升机，其提升量更大、运转效率更高。
其常用于较大比重的物料的提升。
（3）NE系列板链斗式提升机NE系列板链斗式提升机是一种新型的斗式提升机，其采用板链传动，区别于老型号TB系列板链斗式提升机，其命名方式采用提升量而命名而非斗宽。
如NE150指的是提升量为150吨一小时而不是斗宽150。
NE系列斗式提升机有着很高的提升机效率，根据提升速度不同还分有NSE型号及高速板链斗式提升机。
（4）HL系列环链离心斗式提升机HL型环链斗式提升机适用于垂直输送磨琢性较大的粉状、粒状、及小块状物料，如粮食、煤、水泥、碎矿石等,输送高度最高40m，其特点为，结构简单，运行平稳，掏取式装料，混合式或重力卸料，轮缘采用组合链轮，更换方便，链轮轮缘经特殊处理寿命长，下部如采用重力自动张紧装置，能保持恒定的张力，避免打滑或脱链，同时在料斗遇阻时，有一定的容让性能够有效地保护运动部件，物料温度不超过250℃。
（5）TB系列垂直斗式提升机TB系列垂直斗式提升机是一种较老型号的斗式提升机，其传动部分采用板链传动，现已经被相应NE系列斗式提升机产品替代。
斗式提升机设计说明书书
课程设计字第院（系）专业班级姓名x x x x x年月日课程设计任务书材料科学与工程学院材料科学与工程专业学生姓名学号课程设计题目: 斗式提升机的选型设计课程设计内容与要求：1. 设计基本参数1）输送物料：输送粘土熟料，粒度＜40mm，密度ρ=1.4g/cm3B2）布置要求：垂直输送，提升高度42m3）输送量：45 m3/h；料仓为3×3m4）下料溜管横截面为圆形2．设计要求1）对斗式提升机进行选型计算2）溜管与方圆接头设计下料速度：1.8m/s；下料量：Q=3600Fv m3/h；溜管的直径≮200mm；方圆接头角度＜15°3）料仓设计4）绘制立面图，平面图，设备订货单，预留孔，基础图，进出口图；撰写设计说明书3．绘图要求按土建制图标准进行4．参考资料水泥工厂设计手册，粉体工程及设备5．绘图工具计算机（AutoCAD）绘图目录1 前言 (2)1.1 斗式提升机的简介 (2)1.2 斗式提升机的特点（优缺点） (4)1.3 斗式提升机的应用 (5)2 选型计算与校核及各种系数的确定 (5)2.1 斗式提升机输送能力的计算 (5)2.2 电机功率大小的计算选择 (6)3 斗式提升机的布置与确定 (8)3.1 检视门 (8)3.2 进料口 (8)3.3 卸料口 (8)3.4 传动装置置法 (8)4 基础尺寸的确定 (8)地脚孔尺寸的确定 (8)5 设备的运行与维修 (9)5.1斗式提升机的安全操作规程 (9)5.2斗式提升机的维护保养 (9)6 参考资料 (10)致谢 (11)1 前言1.1 斗式提升机的简介斗式提升机作为一种应用极为广泛的垂直输送设备[1]，已经广泛应用于粮食、饲料及种子加工业。
斗式提升机具有输送量大，提升高度高，运行平稳可靠，寿命长显著优点，其主要性能及参数符合JB3926----85《垂直斗式提升机》（该标准等效参照了国际标准和国外先进标准），牵引圆环链符合MT36----80《矿用高强度圆环链》，本提升机适于输送粉状，粒状及小块状的无磨琢性及磨琢性小的物料，如：煤、水泥、石块、砂、粘土、矿石等。

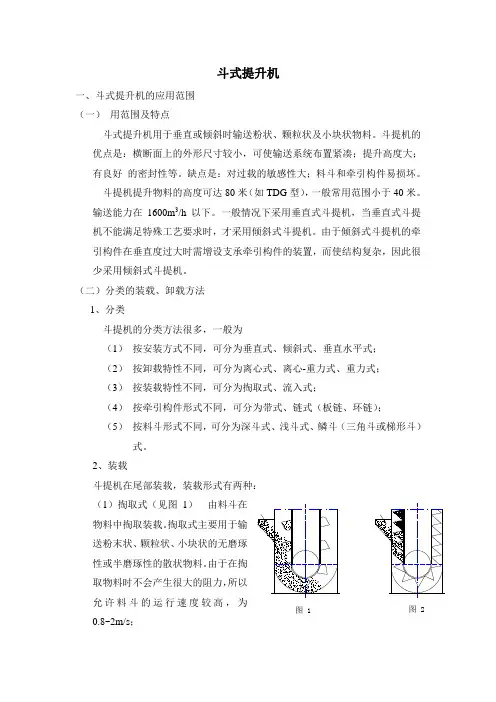

斗式提升机资料
斗式提升机一、斗式提升机的应用范围（一）用范围及特点斗式提升机用于垂直或倾斜时输送粉状、颗粒状及小块状物料。
斗提机的优点是：横断面上的外形尺寸较小，可使输送系统布置紧凑；提升高度大；有良好的密封性等。
缺点是：对过载的敏感性大；料斗和牵引构件易损坏。
斗提机提升物料的高度可达80米（如TDG型），一般常用范围小于40米。
输送能力在1600m3/h以下。
一般情况下采用垂直式斗提机，当垂直式斗提机不能满足特殊工艺要求时，才采用倾斜式斗提机。
由于倾斜式斗提机的牵引构件在垂直度过大时需增设支承牵引构件的装置，而使结构复杂，因此很少采用倾斜式斗提机。
（二）分类的装载、卸载方法1、分类斗提机的分类方法很多，一般为（1）按安装方式不同，可分为垂直式、倾斜式、垂直水平式；（2）按卸载特性不同，可分为离心式、离心-重力式、重力式；（3）按装载特性不同，可分为掏取式、流入式；（4）按牵引构件形式不同，可分为带式、链式（板链、环链）；（5）按料斗形式不同，可分为深斗式、浅斗式、鳞斗（三角斗或梯形斗）式。
2、装载斗提机在尾部装载，装载形式有两种：（1）掏取式（见图1）由料斗在物料中掏取装载。
掏取式主要用于输送粉末状、颗粒状、小块状的无磨琢性或半磨琢性的散状物料。
由于在掏取物料时不会产生很大的阻力，所以允许料斗的运行速度较高，为0.8~2m/s；图 2图 1（2）流入式（见图2）物料直接流入料斗内。
流入式用于输送大块状和磨琢性大的物料。
其料斗的布置很密，以防止物料在料斗之间撒落。
料斗的运行速度较底，一般不超过1m/s。
3、卸载斗提机在头部卸载。
卸载的形式有三种，即离心式、离心-重力式及重力式。
二、输送能力的计算Q=3.6iavψρ式中Q—输送能力，t/h；i —料斗容积, L；a—料斗间距，m；v—提升速度，m/s；ψ—填充系数，0.6~0.8；ρ—物料松散密度，t/m3。
三、常用斗提机功率计算1、轴功率的近似计算：P 0 =12(1.15)367QHk k v式中：P-轴功率（千瓦）；Q-斗提机的输送量（吨/小时）；H-提升高度（米）；v-提升速度（米/秒）；K 1、K2-系数。
TB型斗式提升机
TB板链斗式提升机技术参数表注：表中最大输送能力是按填充系数ψ-0.8计算得出的，仅供参考斗式提升机的型号选用须知作为常用的提升设备，斗式提升机的选用受很多方面因素的制约，选错型号会给使用方带来不尽的麻烦。
一般决定斗式提升机选型取决于以下几个要素：1.物料的形态：物料是粉状还是颗粒状还是小块状。
2.物料的物理性质：物料有没有吸附性或者粘稠度，是否含水。
3.物料的比重：一般斗式提升机参数都是针对堆积比重在1.6以下的物料设计和计算的，太大的物料比重需要进行牵引力和传动部分抗拉强度的计算。
4.单位时间内的输送量。
一般来说，物料的形态直接决定物料的卸料方式，常用规律为粉状物料采用离心抛射卸料、块状物料采用重力卸料，而卸料方式的不同决定斗式提升机采用的料斗形式的不同，离心抛射卸料多采用浅斗和弧形斗，而重力卸料需采用深斗。
斗提机所采用料斗的类型不同则单位时间内提升的物料输送量是不一样的。
斗式提升机最终的输送量是取决于料斗形式、斗速、物料比重、物料性质、料斗数量的一个综合参数。
选型过程如下：物料比重→传动方式（斗提型号）→物料性质→卸料方式→料斗形式→该系列斗式提升机的提升量→确定机型。
一、NE系列板链斗式提升机概述：NE系列板链斗式提升机适用于粉状、颗粒状、小块状磨琢性或无磨琢性物料的输送，如生料、水泥、煤、石灰石、干粘土、熟料等，物料温度控制在250℃以下。
该系列提升机采用流入式喂料，诱导式卸料；物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。
主要技术参数符合机械部标准（JB3926-85)。
NE型板链斗式提升机是引进国外先进技术而研制的新型提升产品；由于节能高效，NE型板链斗式提升机正在逐步替代HL型等环链式提升机。
链条是优质合金钢高强度板式链条，耐磨可靠。
驱动部分采用硬齿面减速器。
二、NE系列板链斗式提升机产品特点：1、密封性好，环境污染少。
2、操作、维修方便、易损件少。
3、由于节能和维修少，使用成本极低。
提升机选型设计说明书
1.提升容器的选择1）小时提升量：式中-----不均衡系数。
《规范》规定：有井底煤仓时为1.10~1.15;无井底煤仓时为1.20;----提升能力富裕系数。
2）提升速度：式中---提升距离，罐笼提升时：；箕斗提升时：。
3）一次提升时间估算：式中---提升正常加速度，通常；---容器启动初加速及爬行段延续的时间，取5~10s；---提升容器在每次提升终了后的休止时间，s。
4）一次提升量的确定：2.钢丝绳的选择1）钢丝绳的端部荷重：立井：式中---容器的载重量，即实际一次提升量,kg ；---容器（包括连接装置）的重量,kg 。
斜井：式中---井筒的倾角；---提升容器在倾坡运输道上运动的阻力系数。
2）钢丝绳的单重：立井：斜井：式中---钢丝绳的公称抗拉强度，一般选=155~170；m----钢丝绳的静力安全系数；---提升距离, m ；---钢丝绳的摩擦阻力系数；---井架高度, m 。
---钢丝绳的最大悬垂长度，m 。
箕斗提升：罐笼提升：3.提升机的选择1）滚筒直径：；式中：---滚筒的计算直径，mm ；---已选定的钢丝绳直径，mm ；---已选定的钢丝绳中最粗钢丝的直径，mm 。
2）滚筒缠绕宽度及缠绕层数计算：单滚筒单层单钩提升：；单滚筒单层双钩提升：式中：---定期试验用的钢丝绳长度，一般取30m ；d---钢丝绳直径，mm；---钢丝绳在滚筒上缠绕时，钢丝绳间的间隙。
3）钢丝绳作用在滚筒上的力：a)钢丝绳作用在滚筒上的最大静张力：立井：；斜井：。
b)钢丝绳作用在滚筒上的最大静张力差：立井：；斜井：。
4.提升系统的确定1）天轮直径：；2）井架高度计算：立井：箕斗提升：；罐笼提升：式中：---容器的全高, m；---天轮半径, m；---过卷高度；---箕斗在卸煤位置时，高出卸载煤仓溜煤口的高度，一般取0.3~0.5m 。
斜井：斜井甩车场：式中：---钢丝绳从井口至天轮接触点的斜长，m；---钢丝绳的倾角。
斗式提升机毕业设计
斗式提升机广泛用于垂直输送各种散状物料，国内斗提机的设计制造技术是50年代由前苏联引进的,直到80年代几乎没有大的发展。
自80年代以后,随着国家改革开放和经济发展的需要,一些大型及重点工程项目从国外引进了一定数量的斗提机,从而促进了国内斗提机技术的发展。
有关斗提机的部颁标准JB3926—85及按此标准设计的TD、TH、TB及NE系列斗提机的相继问世,使我国斗提机技术水平向前迈了一大步, 但由于产品设计、原材料、加工工艺和制造水平等方面的原因,使产品在实际使用中技术性能、传递扭矩、寿命、可靠性和噪声等与国际先进水平相比仍存在相当大的差距。
斗式提升机按牵引形式主要分为胶带式、圆环链式和板链式三种,因经济条件、技术水平及使用习惯等原因,国内用户对圆环链式和胶带式斗提机需求量较大,这两种斗提机的技术发展受到较多的关注,而且有较为明显的发展。
斗式提升机，一般是采用混合式或重力卸料，挖取式装料。
牵引件用优质钢高度牵引链或牵引带。
中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。
驱动采用实心铸造链轮或辊筒。
使用寿命长，更换工作简便。
下部采用重力自动张紧装置，能保持恒定的张紧力，避免打滑或脱链，同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性，能够有效地保护下部轴等部件。
1、绪论1.1NE型斗式提升机介绍NE型板链式斗式提升机为板链式、重力诱导卸料的提升设备。
适用于垂直输送粉状、颗粒状、小块状磨琢性或无磨琢性物料，如生料、水泥、煤、石灰石、干粘土、熟料等。
NE型板链斗式提升机是引进国外先进技术而研制的新型提升产品；NE系列板链式斗式提升机应用于各工业国家，由于节能高效，NE型板链斗式提升机正在逐步替代HL型等环链式提升机。
NE型板链斗式提升机为流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。
主要技术参数符合机械部标准（JB3926-85)。
NE型板链斗式提升机采用自流式装料，重力式卸料。
斗式提升机样本及选型
斗式提升机样本及选型概述:TD系列斗式提升机严格按照JB3926-85《垂直斗式提升机》标准设计制造。
TD系列斗式提升机适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料，如粮食、煤、水泥、碎矿石等，提升高度最高40m。
型号的分类:斗式提升机作为一种常用的提升设备，在得到广泛的应用的同时，根据不同行业的要求不同也有着非常清楚的分类，其按照传动结构可以分为：(1).TD系列斗式提升机TD系列斗式提升机是一种国家标准的斗式提升机，该系列斗式提升机和D系列斗式提升机都是采用的胶带传动来提升物料，两者没有本质的区别，D系列斗式提升机产品型号较老且型号规格少。
TD系列斗式提升机是在D系列斗式提升机的基础上经过产品改良而来，其规格有TD100、TD160、TD250、TD315、TD400、TD500、TD630、TD800、TD1000等型号,其中TD160、TD250、TD315等型号为普遍采用型号.(2).TH系列斗式提升机TH系列斗式提升机是一种常用的提升设备，该系列斗式提升机采用锻造环链作为传动部分，具有很强的机械强度，主要用于提升机粉体和小颗粒及小块状物料，区别于TD系列斗式提升机，其提升量更大、运转效率更高。
其常用于较大比重的物料的提升。
(3).NE系列斗式提升机NE系列斗式提升机是一种新型的斗式提升机，其采用板链传动，区别于老型号TB系列板链斗式提升机，其命名方式采用提升量而命名而非斗宽。
如NE150指的是提升量为150吨一小时而不是斗宽150。
NE系列斗式提升机有着很高的提升机效率，根据提升速度不同还分有NSE型号及高速板链斗式提升机。
(4).TB系列斗式提升机TB系列斗式提升机是一种较老型号的斗式提升机，其传动部分采用板链传动，现已经被相应NE系列斗式提升机产品替代。
垂直斗式提升机的选型和计算
工作研究10垂直斗式提升机的选型和计算胡敬发（安徽星辉工业科技有限公司，安徽 合肥 238074）垂直斗式提升机是用于提升粉状、颗粒状及块状物料的连续输送设备。
因具有占地面积小、结构紧凑、提升量大、密封性能好、运行平稳等优点，广泛应用于建材、冶金、化工、港口等行业的散状物料提升、输送系统中。
1 常用垂直斗式提升机的分类和结构组成斗式提升机分类方法很多，通常情况下按牵引件类型分为链式和带式两类。
链式有环链（TH 型）、板链两种，板链又有低速板链（NE 型）和高速板链（NSE 型）两种。
带式有普通橡胶带（TD型）和钢丝绳芯橡胶带（TGD 型）两种[1]。
常用垂直斗式提升机的结构组成主要由运行部件、头部、中间机壳、尾部、驱动装置、安全防护及辅助装置等部件组成。
运行部件：由牵引件和料斗组成，牵引件有链条或橡胶带。
牵引件上每间隔一定距离安装有料斗。
头部：由头部链轮组（或滚筒组）、头部机壳、头部半罩、出料口、检修平台等组成。
中间机壳：按型式有单通道和双通道两种。
中间机壳有标准节、检修节、带检视门节、防摆节、通风节等不同结构。
防摆节应用于胶带提升机，通风节应用于双通道提升机。
尾部：由尾部链轮组（或滚筒组）、尾部机壳、进料口和张紧装置组成。
斗式提升机张紧型式有螺杆式、弹簧式、杠杆式、重锤式（带自动平衡机构）等。
安全防护及辅助装置：主要有护栏、护罩、支撑、料位、失速检测、吊架等。
驱动装置：驱动装置有单驱和双驱两类。
一般小功率都用单驱型式。
单驱分左右装，从进料口看驱动在左边为左装，在右边为右装。
常见的几种驱动配置如下：①DDJ 型，由电机—V 带—减速机组成的驱动型式。
V 带可以起到一定的缓冲、过载保护作用，减速机采用平行轴结构，可配有逆止器装置，主要应用在TH、TD 型斗式提升机上。
②DJL 型，由电机—联轴器—减速机—链传动组成的驱动型式。
联轴器起过载保护作用，链传动用来变速，减速机采用平行轴结构，可配有逆止器装置，主要应用在NE 型斗式提升机上。
斗式提升机设计说明书
斗式提升机设计说明书课程设计字第院（系）专业班级姓名x x x x x年月日课程设计任务书材料科学与工程学院材料科学与工程专业学生姓名学号课程设计题目: 斗式提升机得选型设计课程设计内容与要求：1、设计基本参数1）输送物料：输送粘土熟料，粒度＜40mm，密度ρB=1、4g/cm3 2）布置要求：垂直输送，提升高度42m3）输送量：45 m3/h；料仓为3×3m4）下料溜管横截面为圆形2．设计要求1）对斗式提升机进行选型计算2）溜管与方圆接头设计下料速度：1、8m/s；下料量：Q=3600Fv m3/h；溜管得直径≮200mm；方圆接头角度＜15°3）料仓设计4）绘制立面图，平面图，设备订货单，预留孔，基础图，进出口图；撰写设计说明书3．绘图要求按土建制图标准进行4．参考资料水泥工厂设计手册，粉体工程及设备5．绘图工具计算机（AutoCAD）绘图目录1 前言 (2)1、1 斗式提升机得简介 (2)1、2 斗式提升机得特点（优缺点） (4)1、3 斗式提升机得应用 (5)2 选型计算与校核及各种系数得确定 (5)2、1 斗式提升机输送能力得计算 (5)2、2 电机功率大小得计算选择 (6)3 斗式提升机得布置与确定 (8)3、1 检视门 (8)3、2 进料口... (8)3、3 卸料口... (8)3、4 传动装置置法... (8)4 基础尺寸得确定 (8)地脚孔尺寸得确定... (8)5 设备得运行与维修 (9)5、1斗式提升机得安全操作规程 (9)5、2斗式提升机得维护保养 (9)6 参考资料 (10)致谢 (11)1 前言1、1 斗式提升机得简介斗式提升机作为一种应用极为广泛得垂直输送设备[1]，已经广泛应用于粮食、饲料及种子加工业。
斗式提升机具有输送量大，提升高度高，运行平稳可靠，寿命长显著优点，其主要性能及参数符合JB3926----85《垂直斗式提升机》（该标准等效参照了国际标准与国外先进标准），牵引圆环链符合MT36----80《矿用高强度圆环链》，本提升机适于输送粉状，粒状及小块状得无磨琢性及磨琢性小得物料，如：煤、水泥、石块、砂、粘土、矿石等。
NE型斗式提升机选型
NE型斗式提升机选型NE型斗式提升机是应用最广泛的一种垂直提升设备，它被用来提升各种散状物料，如：矿石、煤、水泥、水泥熟料等。
NE系列板链式提升机是本公司引进国外同类产品先进技术开发的产品。
在各工业国家，这类提升机应用极广，由于节能高效，正在逐步淘汰HL型等环链式提升机。
NE系列板链式提升机共有11种型号：NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。
本提升机具有以下特点：1、提升范围广。
这类提升机对物料的种类、特性及块度的要求少。
不仅能提升一般粉状、粒状和块状物料，而且可提升磨琢性大的物料。
物料温度≤250度。
2、输送能力大。
该系列提升机具有NE15～NE800多种规格。
提升量范围为15～800m3/h。
3、驱动功率小。
这类提升机采取流入式喂料，重力诱导式卸料，且采用密集型布置的大容量料斗输送，链速低提升量大。
物料提升时，几乎无回料和挖料现象，因此无效功率少，所耗功率是环链提升机的70%。
4、使用寿命长。
提升机的喂料采取流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象，本机的设计保证物料在喂料、提升和卸料中不会撒料，减少了机械磨损，输送链采用板链式高强度耐磨链条，大大延长了使用寿命。
正常使用下，输送链使用寿命超过5年。
5、提升高度高。
该系列提升机链速低，运行平稳，且采用用板链式高强度耐磨合金钢链条，因此可达较高的提升高度（高度40M)。
6、密封性好。
环金污染少。
7、运行可靠性好。
先进的设计原理，保证了整机运行的可靠性，无故障时间超过了3万小时。
8、操作、维修方便、易损件少。
9、机械尺寸小。
与同等提升量的其它各种提升机相比，这种提升机的机械尺寸较小。
10、结构港型号，精度高。
机壳经折边和中间压筋，再经焊接，刚性好、外观漂亮。
11、使用成本低。
由于节能和维修少，使用成本极低。
二、提升机的技术规范NE系列提升机得技术规范见表1：三、提升机的结构NE系列板链式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
斗式提升机设计说明书
课程设计字第院（系）专业班级姓名x x x x x年月日课程设计任务书材料科学与工程学院材料科学与工程专业学生姓名学号课程设计题目: 斗式提升机得选型设计课程设计内容与要求：1、设计基本参数1）输送物料：输送粘土熟料，粒度＜40mm，密度ρB=1、4g/cm3 2）布置要求：垂直输送，提升高度42m3）输送量：45 m3/h；料仓为3×3m4）下料溜管横截面为圆形2．设计要求1）对斗式提升机进行选型计算2）溜管与方圆接头设计下料速度：1、8m/s；下料量：Q=3600Fv m3/h；溜管得直径≮200mm；方圆接头角度＜15°3）料仓设计4）绘制立面图，平面图，设备订货单，预留孔，基础图，进出口图；撰写设计说明书3．绘图要求按土建制图标准进行4．参考资料水泥工厂设计手册，粉体工程及设备5．绘图工具计算机（AutoCAD）绘图目录1 前言 (2)1、1 斗式提升机得简介 (2)1、2 斗式提升机得特点（优缺点） (4)1、3 斗式提升机得应用 (5)2 选型计算与校核及各种系数得确定 (5)2、1 斗式提升机输送能力得计算 (5)2、2 电机功率大小得计算选择 (6)3 斗式提升机得布置与确定 (8)3、1 检视门 (8)3、2 进料口... ... (8)3、3 卸料口... ...... (8)3、4 传动装置置法... ... (8)4 基础尺寸得确定 (8)地脚孔尺寸得确定... ... (8)5 设备得运行与维修 (9)5、1斗式提升机得安全操作规程 (9)5、2斗式提升机得维护保养 (9)6 参考资料 (10)致谢...... (11)1 前言1、1 斗式提升机得简介斗式提升机作为一种应用极为广泛得垂直输送设备[1]，已经广泛应用于粮食、饲料及种子加工业。
斗式提升机具有输送量大，提升高度高，运行平稳可靠，寿命长显著优点，其主要性能及参数符合JB3926----85《垂直斗式提升机》（该标准等效参照了国际标准与国外先进标准），牵引圆环链符合MT36----80《矿用高强度圆环链》，本提升机适于输送粉状，粒状及小块状得无磨琢性及磨琢性小得物料，如：煤、水泥、石块、砂、粘土、矿石等。
垂直斗式提升机选型设计及计算
垂直斗式提升机选型设计及计算一、选型常用斗式提升机主要有TD型带式斗式提升机、TH型圆环链斗式提升机（老型号为HL型）、TB型板式套筒滚子链斗式提升机（老型号为PL型）、TZD 型带式斗式提升机等。
TD型带式斗提机适用于输送容重小于1.5t/m3的粉状、粒状、小块状的无磨琢性及半磨琢性物料，物料温度不超过60℃，采用离心式或混合式方式卸料。
料斗有浅斗（Q型）、弧形斗（H型）、中深斗（zd型）、深斗（sd型）四种。
其基本参数见表1。
（我公司现有图纸TD100、TD160、TD250、TD315。
）TH型环链斗提机适用于输送容重小于1.5t/m3的粉状、粒状、小块状的无磨琢性及半磨琢性物料，物料温度不超过250℃，采用混合式和重力式方式卸料。
料斗有中深斗（zh型）和深斗（sh型）两种。
其基本参数见表2。
（我公司现有图纸：TH315、TH400、TH500、TH630。
）TB型板链斗提机适用于输送容重小于2t/m3的中、大块状的磨琢性物料，物料温度不超过250℃，采用重力式方式卸料。
除TB250为角型（J）料斗外，其余机型均为梯形（T）料斗。
其基本参数见表3。
（我公司现有图纸：TB315、TB400、TB500、TB630。
）TZD系列斗提机是我公司参照进口斗提机，专门为粮油行业设计的筒仓专用型带式斗提机，一般输送散粮（如大豆、玉米、小麦、稻谷等），采用离心式方式卸料，料斗有浅斗和深斗两种，料斗材质为钢斗或塑料斗，现有带宽系列200、250、300、400、500、650、800、1000、1200。
其主要技术参数见表4（钢制料斗）及表5（塑料料斗）。
表1注： 1.斗容为计算斗容。
2.表中输送量未考虑填充系数。
2表2注:1.本表摘自JB3926.1-85标准,*栏为补充内容,供设计计算参考.2.斗容为计算斗容,输送量未考虑填充系数.表3（已考虑填充系数）注: 1.本表中输送量按填充系数0.6-0.85计算；2.链条单条破断载荷,提升高度在20m以下用分子值，20-40m用分母值； 3．*栏为补充内容，供设计计算参考。
斗式提升机样本及选型
斗式提升机样本及选型概述:TD系列斗式提升机严格按照JB3926-85《垂直斗式提升机》标准设计制造。
TD系列斗式提升机适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料，如粮食、煤、水泥、碎矿石等，提升高度最高40m。
型号的分类:斗式提升机作为一种常用的提升设备，在得到广泛的应用的同时，根据不同行业的要求不同也有着非常清楚的分类，其按照传动结构可以分为：(1).TD系列斗式提升机TD系列斗式提升机是一种国家标准的斗式提升机，该系列斗式提升机和D系列斗式提升机都是采用的胶带传动来提升物料，两者没有本质的区别，D系列斗式提升机产品型号较老且型号规格少。
TD系列斗式提升机是在D系列斗式提升机的基础上经过产品改良而来，其规格有TD100、TD160、TD250、TD315、TD400、TD500、TD630、TD800、TD1000等型号,其中TD160、TD250、TD315等型号为普遍采用型号.(2).TH系列斗式提升机TH系列斗式提升机是一种常用的提升设备，该系列斗式提升机采用锻造环链作为传动部分，具有很强的机械强度，主要用于提升机粉体和小颗粒及小块状物料，区别于TD系列斗式提升机，其提升量更大、运转效率更高。
其常用于较大比重的物料的提升。
(3).NE系列斗式提升机NE系列斗式提升机是一种新型的斗式提升机，其采用板链传动，区别于老型号TB系列板链斗式提升机，其命名方式采用提升量而命名而非斗宽。
如NE150指的是提升量为150吨一小时而不是斗宽150。
NE 系列斗式提升机有着很高的提升机效率，根据提升速度不同还分有NSE型号及高速板链斗式提升机。
(4).TB系列斗式提升机TB系列斗式提升机是一种较老型号的斗式提升机，其传动部分采用板链传动，现已经被相应NE系列斗式提升机产品替代。
(5).TG系列斗式提升机TG系列斗式提升机是一种加强型胶带斗式提升机，其区别于TD系列斗式提升机，TG系列斗式提升机采用钢丝胶带作为传动带，其具有更强的传动能力。
