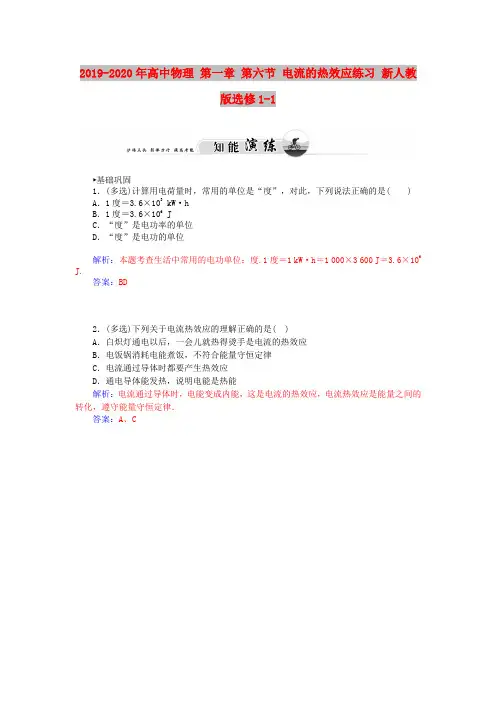

2019-2020年高中物理 第一章 第六节 电流的热效应练习 新人教版选修1-1

2019-2020年高中物理 第一章 第六节 电流的热效应练习 新人教版选修1-1

2019-2020年高中物理第一章第六节电流的热效应练习新人教版选修1-1►基础巩固1.(多选)计算用电荷量时,常用的单位是“度”,对此,下列说法正确的是( ) A.1度=3.6×103kW·hB.1度=3.6×106 JC.“度”是电功率的单位D.“度”是电功的单位解析:本题考查生活中常用的电功单位:度.1度=1 kW·h=1 000×3 600 J=3.6×106 J.答案:BD2.(多选)下列关于电流热效应的理解正确的是( )A.白炽灯通电以后,一会儿就热得烫手是电流的热效应B.电饭锅消耗电能煮饭,不符合能量守恒定律C.电流通过导体时都要产生热效应D.通电导体能发热,说明电能是热能解析:电流通过导体时,电能变成内能,这是电流的热效应,电流热效应是能量之间的转化,遵守能量守恒定律.答案:A、C3.(多选)不考虑温度对电阻的影响,一个“220 V 100 W ”的灯泡,下列说法正确的是( )A .接在110 V 的线路上的功率为50 WB .接在110 V 的线路上的功率为25 WC .接在440 V 的线路上的功率为400 WD .接在55 V 的线路上的功率为6.25 W解析:不考虑温度对电阻的影响,电灯的电阻为定值,即R =U 20P 0=48 400100Ω=484 Ω.由P ′=U ′2R ,将110 V 和55 V 分别代入求得实际功率分别为25 W 和6.25 W .而当灯两端电压为440 V 时,已超过额定电压,灯将被烧坏.答案:B 、D4.(单选)小明从网上购买功率为900 W 电饭煲一个,和家里已有的功率为700 W 电饭煲相比,如果煮同样多的同种大米,加水量也一样,700 W 的电饭煲如果耗时21分钟,理论上900 W 的电饭煲只要耗时最接近( )A .27分钟B .19分钟C .18分钟D .16分钟解析:做饭依靠电饭煲的电阻丝发热,根据公式W =Pt 可以得出D 正确. 答案:D5.(单选)在验证焦耳定律的实验中,为了比较电流通过两根不同的电阻丝产生的热量跟电阻的关系,实验时应同时保持相同的物理量是( )A .通过它们的电流和加在它们两端的电压B .通过它们的电流和它们的电阻C .通过它们的电流和通电时间D .通过它们的电流、加在它们两端的电压和通电时间解析:由焦耳定律Q =I 2Rt 知,要想验证Q 与R 间的关系,则应注意保持I 与t 不变,故选C.答案:C6.(单选)甲、乙两只完全相同的电炉分别接入两个电路中,工作时甲的电流是乙的2倍,下列说法正确的是( )A .甲的热功率是乙的2倍B .甲的热功率是乙的4倍C .若乙通电时间是甲的2倍,则它们产生的热量相同D .因为甲、乙完全相同,所以功率也相同解析:根据题意知,甲、乙两只电炉的电阻相同,甲的电流是乙的2倍,由P =I 2·R 得:甲的电功率是乙的4倍.故只有B 正确.答案:B7.(单选)一个阻值为1 Ω的电阻,通过它的电流为2 A ,则下列说法正确的是( ) A .1 s 内通过该电阻的电荷量为1 C B .该电阻1 s 内的发热量为2 J C .该电阻1 s 内的发热量为4 J D .该电阻发热功率为2 W解析:据I =Q t知,Q =It,1 s 内通过该电阻的电荷量为Q =2×1 C=2 C ,A 错;产生的热量Q =I 2Rt =22×1×12J =4 J .P =I 2R =22×1 W=4 W ,故B 、D 错,C 对.答案:C►能力提升8.(单选)一白炽灯泡的额定功率与额定电压分别为36 W 与36 V .若把此灯泡接到输出电压为18 V 的电源两端,则灯泡消耗的电功率( )A .等于36 WB .小于36 W ,大于9 WC .等于9 WD .小于9 W解析:白炽灯在正常工作时的电阻为R ,由P =U 2R 得R =36 Ω,当接入18 V 电压时,假设灯泡的电阻也为36 Ω,则它消耗的功率为P =U 2R =18236W =9 W ,但是当灯泡两端接入18 V电压时,它的发热功率小,灯丝的温度较正常工作时温度低,其电阻率小,所以其电阻要小于36 Ω,其实际功率要大于9 W ,故B 项正确.答案:B9.(单选)小明家的保险丝突然熔断,以下原因不可能的是( ) A .家用电器的总功率过大B .导线绝缘皮损坏,火线、零线直接接触,造成短路C .火线断路D .灯座里的电线发生短路 解析:保险丝熔断是因为相同时间内产生热量过大,电阻一定,所以一定是电流过大.A 中由P =UI 知P 增大,I 增大,有可能;B 中火线、零线直接接触,造成短路,电流增大;C 中火线断路,无电流通过保险丝,不可能烧断;D 中灯座里的电线发生短路,电流增大.所以A 、B 、D 都有可能.答案:C2019-2020年高中物理 第一章 第四节 法拉第电磁感应定律学案粤教版选修3-21.知道决定感应电动势大小的因素.2.知道磁通量的变化率是表示磁通量变化快慢的物理量,并能对磁通量的变化量、磁通量的变化率进行区别.3.理解法拉第电磁感应定律的内容、数学表达式,能用其解答相关问题. 4.会用法拉第电磁感应定律计算感应电动势. 5.会计算导线切割磁感线时感应电动势的大小.1.感应电动势:在电磁感应现象中产生的电动势叫感应电动势,产生感应电动势的那部分导体就相当于电源.2.实验表明:感应电动势的大小跟磁通量变化快慢有关,我们用磁通量变化率描述磁通量变化的快慢,它是磁通量变化量与这个变化所用时间的比值.3.法拉第电磁感应定律:电路中感应电动势的大小,跟穿过这一电路的磁通量变化率成正比,这就是法拉第电磁感应定律.公式E =n ΔΦΔt 与E =BLv 的区别与联系一、单项选择题1.下列关于感应电动势大小的说法中,正确的是(D )A .线圈中磁通量变化越大,线圈中产生的感应电动势一定越大B .线圈中磁通量越大,产生的感应电动势一定越大C .线圈放在磁感强度越强的地方,产生的感应电动势一定越大D .线圈中磁通量变化越快,产生的感应电动势越大解析:注意磁通量Φ、磁通量的变化量ΔΦ、磁通量的变化率ΔΦΔt 三者之间的区别.2.如右图所示,在竖直向下的匀强磁场中,将一个水平放置的金属棒ab 以水平初速度v 0抛出,设运动的整个过程中棒的取向不变且不计空气阻力,则金属棒在运动过程中产生的感应电动势大小将(C )A .越来越大B .越来越小C .保持不变D .无法确定 解析:E =BLv sin θ=BLv x ;ab 做平抛运动,水平速度保持不变,感应电动势保持不变. 3.如下图所示,垂直矩形金属框的匀强磁场磁感应强度为B .导体棒ab 垂直线框两长边搁在框上,ab 长为l .在Δt 时间内,ab 向右匀速滑过距离d ,则(C )A .因右边面积减少ld ,左边面积增大ld ,则ΔΦ=2Bld ,电动势E =2BldΔtB .因右边面积减少ld ,左边面积增大ld ,两边抵消,则ΔΦ=0,电动势E =0C .因为ΔΦ=Bld ,则电动势E =BldΔtD .不能用公式E =ΔΦΔt计算电动势,只能用公式E =BLv解析:A 、B.导体棒ab 垂直线框两边搁在框上向右运动,导体棒ab 相当于电源,该题目要以ab 扫过的面积求磁通量的变化量,再求感应电动势,故A 、B 错;C.ab 切割磁感线,导体棒扫过面积的磁通量变化ΔΦ=B ΔS =Bld ,根据法拉第电磁感应定律E =ΔΦΔt =BldΔt,故C 正确;D.法拉第电磁感应定律适用于任何电磁感应现象,对于切割类型同样适用.由上分析可知,磁通量的变化量ΔΦ=B ΔS =Bld ,感应电动势E =ΔΦΔt =BldΔt =Bdv .故D 错误.4.如右图所示,把一阻值为R 、边长为L 的正方形金属线框,从磁感应强度为B 的匀强磁场中,以速度v 向右匀速拉出磁场.在此过程中线框中产生了电流,此电流(A )A .方向与图示箭头方向相同,大小为BLv R B .方向与图示箭头方向相同,大小为2BLvRC .方向与图示箭头方向相反,大小为BLvR D .方向与图示箭头方向相反,大小为2BLvR解析:利用右手定则可判断感应电流是逆时针方向.根据E =BLv 知,电流I =E R =BLvR. 二、多项选择题5.单匝矩形线圈在匀强磁场中匀速运动,转轴垂直于磁场,若线圈所围面积里磁通量随时间变化的规律如图所示,则O ~D 过程中(BD )A .线圈中O 时刻感应电动势最小B .线圈中D 时刻感应电动势为零C .线圈中D 时刻感应电动势最大D .线圈中O 至D 时间内平均感应电动势为0.4 V解析:由法拉第电磁感应定律知线圈中O 至D 时间内的平均感应电动势E =ΔΦΔt=2×10-30.01/2V =0.4 V .由感应电动势的物理意义知,感应电动势的大小与磁通量的大小Φ和磁通量的改变量ΔΦ均无必然联系,仅由磁通量的变化率ΔΦΔt 决定,而任何时刻磁通量的变化率ΔΦΔt 就是Φt 图象上该时刻切线的斜率,不难看出O 点处切线斜率最大,D 点处切线斜率最小为零,故B 、D 正确.6. 在匀强磁场中,a 、b 是两条平行金属导轨,c 、d 为分别串有电流表和电压表的两根金属棒,如图所示,当c 、d 以相同的速度向右匀速运动时,下列说法中正确的是(BD )A .电压表有示数B .电压表无示数C .电流表有示数D .电流表无示数解析:c 、d 以相同的速度向右匀速运动,穿过闭合回路的磁通量不变,在闭合回路中没有感应电流产生,所以没有电流流过电流表和电压表,所以电流表和电压表无示数.7.如图,正方形线框的边长为L ,电容器的电容量为C ,正方形线框的一半放在垂直纸面向里的匀强磁场中,当磁场以k 的变化率均匀减弱时,则(BC )A .线圈产生的感应电动势大小为kL 2B .电压表没有读数C .a 点的电势高于b 点的电势D .电容器所带的电荷量为零解析:磁场减弱时,产生的感应电动势为:E =ΔΦΔt =k L22是恒定值,A 错;由于电路中有电容器,且感应电动势恒定,故电路中无电流.电压表没有读数,B 对;由楞次定律及安培定则可判断a 点电势高于b 点电势,C 对;电容器所带电荷量为Q =CE .D 错.8.如图所示,水平面上不计电阻的三角形金属导轨EOF (夹角为α)上放有一电阻与其长度成正比的金属杆AB ,在外力作用下使AB 以速度v 匀速从O 点开始向右平移,下列判断中正确的是(AD )A .电路的感应电动势均匀增大B .电路中的感应电动势不变C .电路中的感应电流均匀增大D .电路中的感应电流不变解析:感应电动势E =B ⎝ ⎛⎭⎪⎫vt tan α2v ,与时间是一次函数关系,故不是不变的;接入电路的电阻R =2ρ vt tanα2S ,由闭合电路中欧姆定律得I =E R =BvSρ,电流不变.9.(xx·揭阳一模)将一条形磁铁插入到闭合线圈中的同一位置,第一次缓慢插入,第二次快速插入,两次插入过程中不发生变化的物理量是(AD )A .磁通量的变化量B .磁通量的变化率C .感应电流的大小D .流过导体某横截面的电荷量解析:当条形磁铁插入线圈的瞬间,穿过线圈的磁通量增加,产生感应电流,条形磁铁第一次缓慢插入线圈时,磁通量增加慢,条形磁铁第二次迅速插入线圈时,磁通量增加快,但磁通量变化量相同,故A 正确;根据法拉第电磁感应定律第二次线圈中产生的感应电动势大,则磁通量变化率也大,故B 错误;根据法拉第电磁感应定律第二次线圈中产生的感应电动势大,再由欧姆定律可知第二次感应电流大,即I 2>I 1,故C 错误;根据法拉第电磁感应定律分析感应电动势的大小,由欧姆定律分析感应电流的大小,再由q =It 可确定导体某横截面的电荷量等于磁通量的变化与电阻的比值,由于磁通量变化量相同,电阻不变,所以通过导体横截面的电荷量不变,故D 正确.三、非选择题(按题目要求作答.解答题应写出必要的文字说明、方程和重要演算步骤,答案中必须明确写出数值和单位.)10.在如图甲所示的电路中,螺线管匝数n =1 500匝,横截面积S =20 cm 2.螺线管导线电阻r =1.0 Ω,R 1=4.0 Ω,R 2=5.0 Ω,C =30 μF.在一段时间内,穿过螺线管的磁场的磁感应强度B 按如图乙所示的规律变化.求:(1)螺线管中产生的感应电动势;(2)闭合S ,电路中的电流稳定后,此时全电路电流的方向(顺时针还是逆时针); (3)闭合S ,电路中的电流稳定后,电阻R 1的电功率; (4)闭合S ,电路中的电流稳定后,电容器的电量.解析:(1)根据法拉第电磁感应定律E =n ΔΦΔt =n ·ΔBΔt ·S 得E =1.2 V.(2)逆时针.(3)根据全电路欧姆定律I =ER 1+R 2+r=0.12 A ,根据P =I 2R 1 ,求得P =5.76×10-2W.(4)S 闭合后,电容器两端的电压U =IR 2=0.6 V ,经过R 2的电量Q =CU =1.8×10-5C 答案:见解析11.如图所示,金属杆ab 可在平行金属导轨上滑动,金属杆电阻R 0=0.5 Ω,长L =0.3 m ,导轨一端串接一电阻R =1 Ω,匀强磁场磁感应强度B =2 T ,当ab 以v =5 m/s 向右匀速运动过程中,求:(1)ab 间感应电动势E 和ab 间的电压U;(2)所加沿导轨平面的水平外力F 的大小; (3)在2 s 时间内电阻R 上产生的热量Q .解析:(1)根据公式:E =BLv =3 V.I =E R +R 0,U =IR =2 V. (2)F =F 安,F 安=BIL =1.2 N.(3)2秒内产生的总热量Q 等于安培力做的功,Q =F 安·v ·t =12 J. 电阻R 上产生的热量为Q R =RR +R 0Q =8 J.答案:(1)3 V 2 V (2)1.2 N (3)8 J12.矩形线圈abcd ,长ab =20 cm ,宽bc =10 cm ,匝数n =200,线圈回路总电阻R =5 Ω.整个线圈平面内均有垂直于线框平面的匀强磁场穿过.若匀强磁场的磁感应强度B 随时间t 的变化规律如下图所示,求:(1)线圈回路中产生的感应电动势和感应电流;(2)当t =0.3 s 时,线圈的ab 边所受的安培力大小; (3)在1 min 内线圈回路产生的焦耳热.解析:(1)磁感应强度的变化率: ΔB Δt =(20-5)×10-20.3 T/s =0.5 T/s. 感应电动势为:E =nΔΦΔt =nS ΔBΔt=200×0.1×0.1 V =2 V ; 感应电流为:I =E R=0.4 A.(2)当t =0.3 s 时,磁感应强度B =0.2 T ,则安培力为:F =nBIl =200×0.2×0.4×0.2N =3.2 N .(3)1 min内线圈回路产生的焦耳热为:Q=I2Rt=0.42×5×60 J=48 J.答案:(1)2 V 0.4 A (2)3.2 N (3)48 J。

专题16.4科学探究:电流的热效应(精选练习)(原卷版+解析)

专题16.4科学探究:电流的热效应(精选练习)(原卷版+解析)

沪科版物理第十六章电流做功与电功率第四节科学探究:电流的热效应精选练习考点一、电流的热效应1.(2017·张家口)1.下列用电器中,利用电流热效应工作的是()A.电脑B.电饭煲C.电视机D.电风扇2.(2017·保定)发现通电导体产生热量与电流、电阻、通电时间关系的物理学家是()A.牛顿B.帕斯卡C.焦耳D.瓦特3.(2018·河南)李想为了验证“电阻和通电时间一定时,电流越大,通过导体产生的热量越多。

”这一猜想,选用了如下器材:稳压电源、电流表、滑动变阻器、开关、停表各一个;装有煤油的烧瓶一个,烧瓶内电阻丝的阻值是10 Ω,插在瓶中的温度计量程是0~100 ℃;导线若干。

顺利完成了实验并记录了实验数据如下表。

(1)李想要用如图的电路完成实验,请你用笔画线代替导线将如图连接完整。

(2)实验结束后,李想为了缩短实验时间,对原实验方案稍加改动:实验器材不变,通电时间和电流的预设值不变,第一次实验煤油初温仍为20℃,在每完成一次实验(收集一组数据)后,不断开开关,直接把前一次实验的末温作为下一次实验的初温,再移动滑动变阻器滑片,使电流达到预设值时开始计时,20 s 后记录末温······指出改动后方案的一点不足(可以结合原方案的实验数据):_____________________________。

考点二、焦耳定律4.(2017·河北石家庄)如图所示,R1、R2为两根发热电阻丝,且R1<R2,它们上面分别放有一根火柴,闭合开关S后,先燃烧的火柴是()A.甲B.乙C.同时燃烧D.无法判断5.(2017·山东济南)灯泡通电后灯丝已经热得发光,而连接灯泡的导线却不怎么热,其原因是()A.导线的绝缘皮隔热B.通过导线的电流小于通过灯丝的电流C.导线散热比灯丝快D.导线的电阻远小于灯丝的电阻6.(2017·济南)一台电动机正常工作时线圈两端的电压为380 V,线圈电阻为2 ,线圈中电流为10 A。

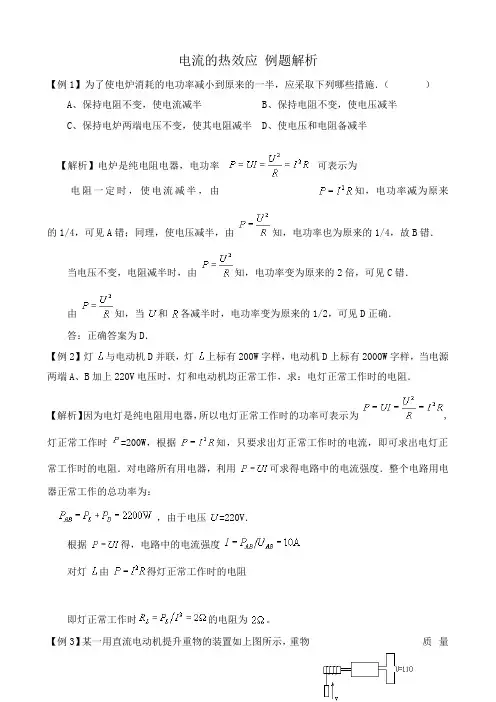

高中物理电流的热效应 例题解析 新课标 人教版 选修1-1

高中物理电流的热效应 例题解析 新课标 人教版 选修1-1

电流的热效应例题解析【例1】为了使电炉消耗的电功率减小到原来的一半,应采取下列哪些措施.()A、保持电阻不变,使电流减半B、保持电阻不变,使电压减半C、保持电炉两端电压不变,使其电阻减半D、使电压和电阻备减半【解析】电炉是纯电阻电器,电功率可表示为电阻一定时,使电流减半,由知,电功率减为原来的1/4,可见A错;同理,使电压减半,由知,电功率也为原来的1/4,故B错.当电压不变,电阻减半时,由知,电功率变为原来的2倍,可见C错.由知,当和各减半时,电功率变为原来的1/2,可见D正确.答:正确答案为D.【例2】灯与电动机D并联,灯上标有200W字样,电动机D上标有2000W字样,当电源两端A、B加上220V电压时,灯和电动机均正常工作,求:电灯正常工作时的电阻.【解析】因为电灯是纯电阻用电器,所以电灯正常工作时的功率可表示为,灯正常工作时=200W,根据知,只要求出灯正常工作时的电流,即可求出电灯正常工作时的电阻.对电路所有用电器,利用可求得电路中的电流强度.整个电路用电器正常工作的总功率为:,由于电压=220V.根据得,电路中的电流强度对灯由得灯正常工作时的电阻即灯正常工作时的电阻为。

【例3】某一用直流电动机提升重物的装置如上图所示,重物质量m=50kg,电源提供恒定电压U=110V,不计各处摩擦,当电动机以v=0.90m/s的恒定速度向上提升重物时,电路中电流强度I=5A,求电动机线圈电阻R(g=10m/s2)。

【解析】电动机是非纯电阻电路,它工作时的功率关系是P总=P热+P出即P出=IU-I2R,所以R=(IU-P出)/I2。

而电动机的输出功率等于重物克服重力得做功功率,即P出=mgv=50×10×0.9=450W, 所以,R=(110×5-450)/25=4Ω。

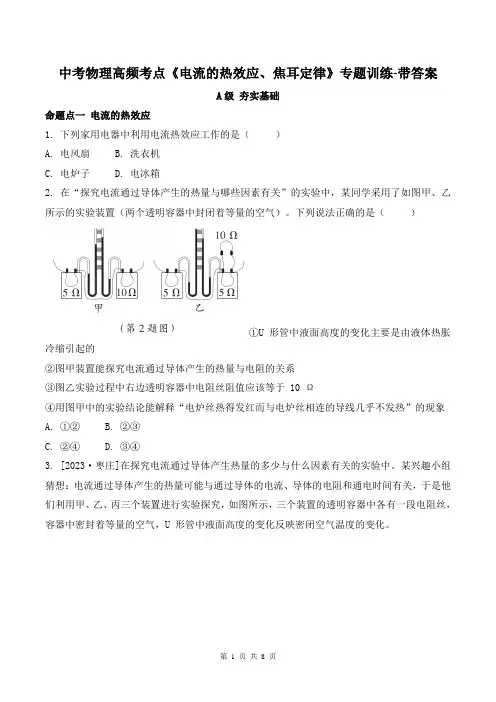

中考物理高频考点《电流的热效应、焦耳定律》专题训练-带答案

中考物理高频考点《电流的热效应、焦耳定律》专题训练-带答案

中考物理高频考点《电流的热效应、焦耳定律》专题训练-带答案A级夯实基础命题点一电流的热效应1. 下列家用电器中利用电流热效应工作的是()A. 电风扇B. 洗衣机C. 电炉子D. 电冰箱2. 在“探究电流通过导体产生的热量与哪些因素有关”的实验中,某同学采用了如图甲、乙所示的实验装置(两个透明容器中封闭着等量的空气)。

下列说法正确的是()①U形管中液面高度的变化主要是由液体热胀冷缩引起的②图甲装置能探究电流通过导体产生的热量与电阻的关系③图乙实验过程中右边透明容器中电阻丝阻值应该等于 10 Ω④用图甲中的实验结论能解释“电炉丝热得发红而与电炉丝相连的导线几乎不发热”的现象A. ①②B. ②③C. ②④D. ③④3. [2023·枣庄]在探究电流通过导体产生热量的多少与什么因素有关的实验中。

某兴趣小组猜想:电流通过导体产生的热量可能与通过导体的电流、导体的电阻和通电时间有关,于是他们利用甲、乙、丙三个装置进行实验探究,如图所示,三个装置的透明容器中各有一段电阻丝,容器中密封着等量的空气,U 形管中液面高度的变化反映密闭空气温度的变化。

(1)要探究电热与电阻的关系。

应选用 ______ 组合,并将它们 _________ 接到电源两端进行实验。

(2)选用乙、丙组合,串联接到电源两端进行实验,在通电时间相同的情况下,发现乙装置 U 形管中液面高度变化大,由此可得到的结论是:在电阻相同、通电时间相同的情况下,________ _________________________________。

(3)实验中通过观察 U 形管中液面高度的变化反映密闭空气温度的变化,在研究许多物理问题时都会用到这种方法,下列实例采用的研究方法与此相同的是 ____(填选项字母)。

A. 探究电流与电压、电阻的关系B. 用铁屑显示磁体周围磁场分布C. 研究光的传播时,引入“光线”D. 探究平面镜成像的特点补充设问(4)选用乙、丙两组合,若将图丙右侧容器外并联的 5 Ω的电阻丝也放入右侧容器内,通电一段时间后,乙、丙容器中电阻丝产生热量的大小关系为 ____(填选项字母)。

精品2019-2020年最新北师大课标版九年级物理《电流的热效应》同步练习1及答案解析

精品2019-2020年最新北师大课标版九年级物理《电流的热效应》同步练习1及答案解析

《电流的热效应》同步练习知识点一:电流的热效应及应用1.下列电器设备中,主要利用电流热效应进行工作的是()。

2.下列情况中不属于防止电热危害的是()。

A.电视机的后盖有许多孔B.电脑机箱内有小风扇C.电动机外壳有许多散热片D.家电长时间停用,隔一段时间应通电一次3.关于电热,下列说法正确的是()。

A.电热都是有害的B.电热器的发热体是用熔点高、电阻大的电阻丝制成的C.电磁炉、电风扇、电熨斗都是电热器D.通过导体的电流越大,产生的热量越多知识点二:焦耳定律4.下列各用电器均标有“220 V 60 W”字样,它们正常工作相同的时间,发热最多的用电器是()。

A.电视机B.电风扇C.电热毯D.电灯5.赵强同学家中有一个电热器,已知该电热器的电阻为100 Ω,他将这个电热器接在家庭照明电路中,通电10 min产生的热量是________J。

6.用同种材料制成两段长度相等、横截面积不同的圆柱形导体,甲比乙的横截面积大,如图所示。

将它们串联在电路中,通电一段时间后,比较甲、乙两导体升高的温度,正确的是()。

A.甲导体的温度升高得多B.乙导体的温度升高得多C.甲、乙两导体升高的温度相同D.条件不足,无法判断7.李明家购买了一个电热水器,使用时发现通电不长时间,其电源线就很热,甚至能闻到很浓的橡胶的焦味,于是李明决定用他学过的物理知识向消费者协会投诉()。

A.导线太细B.导线太粗C.导线太短D.电压太高8.当温度下降到很低时,导体电阻会突然消失,称为超导现象,假如白炽灯灯丝、电动机内线圈、电饭锅的发热板、电熨斗发热电阻都是用超导材料制作的,则下列说法正确的是()。

A.灯仍发光B.电动机运转且效率比原来更高C.电饭锅仍能煮饭D.电熨斗仍能熨衣服9.关于电热和电热器有以下几种说法,正确的是()。

A.电热只有积极作用而无消极作用B.电热器的电阻越大,电流通过它时产生的热量就越多C.电炉、电烤箱、电吹风、电熨斗、电风扇等都是电热器D.500 W的电热器连续正常工作2 h就消耗1 kW·h的电能10.一根电热丝通过的电流是4 A时,1 min内能放出8×106 J的热量,当把通过它的电流增加1 A时,它在1 min内放出的热量是________J。

高一物理电流的热效应试题

高一物理电流的热效应试题

高一物理电流的热效应试题1.下列电器在工作时,主要利用电流热效应的是()A.电暖器B.录音机C.电话D.电饭锅【答案】AD【解析】电流通过导体发热的现象,叫做电流的热效应,根据家用电器的工作原理进行分析.解:A、电暖器将电能转化为内能,利用了电流的热效应.故A正确.B、录音机利用了电磁感应原理,将声信号变成磁信号,不是利用电流的热效应.故B错误.C、电话机利用了电磁感应和电流的磁效应原理,不是利用电流的热效应.故C错误.D、电饭锅也是将电能转化为内能,利用了电流的热效应.故D正确.故选:AD.点评:本题考查对家用电器基本原理的了解情况,基础题2.下列用电器是利用电流热效应工作是()A.电冰箱B.电风扇C.电暖器D.电视机【答案】C【解析】(1)电流的热效应:电流通过导体要发热,这叫做电流的热效应,如电灯、电炉、电烙铁、电焊等都是电流的热效应的例子;(2)电流的化学效应:电流通过导电的液体会使液体发生化学变化,产生新的物质,电流的这种效果叫做电流的化学效应,如电解,电镀,电离等就属于电流的化学效应的例子;(3)电流的磁效应:给绕在软铁心周围的导体通电,软铁心就产生磁性,这种现象就是电流的磁效应,如电铃、蜂鸣器、电磁扬声器等都是利用电流的磁效应制成的.解:A、电冰箱工作时主要把电能转化为机械能,不是利用电流热效应工作的,故A错误;B、电风扇利用电动机带动工作,利用了电流的磁效应.故B错误;C、电暖气是利用了电流的热效应,来加热的,故C正确;D、电视机也是利用了电流的磁效应来工作的,故D错误;故选:C.点评:本题主要考查学生对电流的热效应,以及电能和其它形式能的相互转化,利用热效应工作的电器特点是把电能主要转化成内能,是一道基础题.3.电流通过导体产生的热量跟电流的二次方成正比,跟导体的电阻及通电时间成正比.这个关系最初是()用实验直接得到的.A.库仑B.安培C.欧姆D.焦耳【答案】D【解析】电流有热效应、磁效应和化学效应,其中焦耳定律描述热效应.解:电流通过导体产生的热量跟电流的二次方成正比,跟导体的电阻及通电时间成正比,即:Q=I2Rt这个规律最初是由焦耳通过实验总结的;故选:D点评:对于物理学史要了解,可以帮助物理知识的理解,注意焦耳定律适用于任何电路的热量求解.4.用某种金属制成粗细均匀的导线,通以一定大小的恒定电流,过一段时间后,导线升高的温度()A.跟导线的长度成正比B.跟导线的长度成反比C.跟导线的横截面积成正比D.跟导线的横截面积成反比【答案】D【解析】导线由于发热而温度升高,产生的热量与电阻有关,电阻又与导线的长度、横截面积有关.根据Q=cm△t,升高的温度又与质量有关,质量又与长度、横截面积的乘积有关,从而可推导出升高的温度与什么因素有关.解:根据Q=I2Rt,电阻R=ρ,联立两式,Q=I2tρ,电流I与时间t一定,电热与成正比.又电热Q=cm△t,△t=,m与lS成正比,即m=k1lS,Q与成正比,即Q=k2,则△t=,所以升高的温度△t与S2成反比.故A、B、C错,D对.故选D.点评:解决本题的关键是熟练运用电热的两公式:Q=I2Rt,Q=cm△t以及电阻的决定式R=ρ.5.下列说法错误的是()A.通常用的干电池的电动势约为1.5V,铅蓄电池的电动势约为2VB.教室里用的日光灯的规格一般是“220V,40W”C.在电流一定时,电阻越小,相同时间内发热越多D.电饭锅通电以后能把生米煮成熟饭,说明电流具有热效应【答案】C【解析】根据热量的公式即可知道热量跟什么因素有关,解:A.通常用的干电池的电动势约为1.5V,铅蓄电池的电动势约为2V.故A对B.教室里用的日光灯的规格一般是“220V,40W”.故B对C.根据电热的公式Q=I2Rt,可知在电流一定时,电阻越小,相同时间内发热越少.故C错.D.电饭锅、电水壶等家用电器都是根据电流的热效应原理制成的.故D对.本题选错误的,故选C.点评:解决本题的关键知道电热的公式以及常见的物理常识.6.下列电器在工作时,主要利用电流热效应的是()A.电热毯B.收音机C.电话机D.电磁炉【答案】AD【解析】电流通过导体发热的现象,叫做电流的热效应,根据家用电器的工作原理进行分析.解:A、电热毯是利用电流的热效应工作的,故A正确.B、收音机是利用电磁感应的原理,不是利用热效应工作的,故B错误.C、电话机是利用电磁感应的原理,不是利用热效应工作的,故C错误.D、电磁炉是通过涡流产生热效应工作的,故D正确.故选:AD.点评:本题考查对家用电器基本原理的了解情况,基础题.7.额定电压、额定功率相同的电风扇,电烙铁和日光灯,各自在额定电压下工作了相同时间,比较它们产生的热量,结果是()A.电风扇最多B.电烙铁最多C.日光灯最多D.一样多【答案】B【解析】电烙铁是纯电阻电路,电能全部转化为内能,而电风扇、日光灯消耗的电能没有全部转化为内能.根据能量转化,分析三种用电器产生的热量大小.解:电风扇,电烙铁和日光灯额定电压、额定功率相同,相同时间内消耗的电能相等,而电风扇消耗的电能大部分转化为机械能,日光灯消耗的电能大部分转化为光能,电烙铁消耗的电能全部转化为内能,所以产生的热量电烙铁最多.故选B点评:本题中电风扇、日光灯正常工作时是非纯电阻电路,抓住能量如何转化是关键.基本题.8.通过电阻R的电流强度为I时,在时间t内产生的热量为 Q,若电阻为 2R,电流强度为,则在时间t内产生的热量为()A.4Q B.2Q C.D.【答案】C【解析】根据Q=I2Rt去求电阻变为2R,电流强度变为,在时间t内产生的热量.解:根据Q=I2Rt得,电阻变为原来的2倍,电流强度变为原来的,时间不变,则热量变为原来的,即.故C正确.故选:C.点评:解决本题的关键掌握焦耳定律热量的公式Q=I2Rt.9.生产、生活中使用的许多电器或设备都可看作能量转换器,它们把能量从一种形式转化为另一种形式,下列电器或设备在工作过程中把电能转化为动能的是()A.电饭煲B.电风扇C.发电机D.汽油机【答案】B【解析】电饭煲将电能转化为内能.电风扇电能主要转化为动能,发电机是将其他能转化为电能,汽油机将化学能转化为内能.解:A、电饭煲将电能转化为内能.故A错误.B、电风扇电能主要转化为动能,故B正确.C、发电机是将其他能转化为电能,故C错误.D、汽油机将化学能转化为内能.故D错误.故选:B点评:能量转换器可根据能量转化和守恒定律来分析能量如何转化,简单的方法是减小的能量转化为增加的能量.10.某电阻的阻值为5Ω,通过的电流为2A,则它在10s的时间内产生的热量为()A.100J B.200J C.20J D.2J【答案】B【解析】知道电阻、电流、通电时间,根据Q=I2Rt求出电流产生的热量.解:由焦耳定律:Q=I2Rt=22×5×10J=200J,故B正确故选:B.点评:这是焦耳定律的直接应用,是最基础的题目,适合初学者.。

电热专题-焦耳定律-电流的热效应-典型例题

电热专题-焦耳定律-电流的热效应-典型例题

电热专题知识点.焦耳定律电流通过导体产生的热量与电流的平方成正比,与导体的电阻成正比,与通电的时间成正比,这个规律叫做焦耳定律,公式为Q=I2Rt.焦耳定律是个实验定律,是电流热效应的定量反映.它描述的是电能通过电流做功转化为内能的多少,这个规律具有普遍意义.专题一:焦耳定律(基础)【例1】用焦耳定律公式Q=I2Rt计算电流产生的热量,这个公式适用于()A.纯电阻性用电器,如白炽灯、电炉等B.电动机、电风扇等家用电器C.电解、蓄电池充电等D.对任何用电器都适用【例2】下列电器中,是主要利用焦耳定律来工作的是()A.洗衣机B.电热水煲C.电风扇D.电视机【例3】两个电阻R1和R2,且R1<R2,把它们接到同一电源上,要使相同时间内产生的热量最多,就应该()A.只用R1B.只用R2C.R1和R2串联D.R1和R2并联【例4】电熨斗通电一段时间后变得很烫,而连接电熨斗的导线却不怎么热,其原因是()A.导线的绝缘皮隔热B.导线散热比电熨斗快C.通过导线的电流小于通过电熨斗的电流D.导线的电阻远小于电熨斗电热丝的电阻【例5】在相同时间内,电流通过电阻丝甲产生的热量比通过电阻丝乙产生的热量多,则下列说法正确的是()A.甲的电阻一定大于乙的电阻B.甲两端的电压一定大于乙两端的电压C.甲中的电流一定大于乙中的电流D.甲的实际功率一定大于乙的实际功率【例6】用同种材料制成两段长度相等、横截面积不同的圆柱形导体,甲比乙的横截面积大,如图所示.将它们串联在电路中,通电一段时间后,比较甲、乙两导体升高的温度.正确的是()A.甲导体的温度升高得多B.乙导体的温度升高得多C.甲、乙两导体升高的温度相同D.条件不足,无法判断【例7】用同样粗细的镍铬合金制成甲、乙两种长度的电热丝(甲的长度大于乙的长度),如图所示,每根电热丝都放入一个盛有相等质量水的相同容器内,若不计热损失,通电后水温升高最快的容器是()【例8】有甲、乙两只电炉,已知电炉电阻R甲>R乙,现将两只电炉分别接入电源电压为220V的电路中,在相同时间内,通过两电炉的电阻丝的电流I甲______I乙,两电炉的电阻丝放出的热量Q甲____Q乙.(均选填“>”、“<”或“=”)【例9】一电热器电阻丝的电阻为120Ω,接在220V的电路中,要产生×105J的热量,需通电_____min.【例10】将一根粗细均匀、阻值为12Ω的电阻丝接在输出电压恒为6V的电源两端,正常工作10s,产生的热量为_______J.【例11】标有“220V40W”的电烙铁,接在220V的电源上,该电烙铁每分钟产生的热量是_______J,1h消耗的电能是_______kwh.【例12】用粗细均匀的电热丝加热烧水,通电10min可烧开一壶水,若将电热丝对折起来接在原来的电路中,则烧开同样一壶水的时间是()(不计热量损失)A.B.5min C.20min D.40min【例13】将阻值为40Ω的电阻丝接在电源两端,通电10min,电流产生的热量是×103J,若将阻值为10Ω的电阻丝接入同一电源的两端,通电10min,电流产生的热量是()【例14】 在图所示的电路中,当通过R 的电流为I ,在时间1s 内产生的热量为Q ,现在由于电路变化发现电流表的示数减少0.2A 时,电压表的示数从6V 变为5V ,此后该定值电阻R 在相同时间1s 内产生的热量与Q 相比变化了J .【例15】 某电热水器的工作原理如图所示(已知两电阻丝的阻值相等,电源电压保持不变),它有加热和保温两个工作状态.当开关S 1接b ,S 2断开时,它是处于状态,此时电路功率为P 1;当开关S 1接a ,S 2闭合时,它是处于 状态,此时电路功率为P 2,则12:P P .【例16】 如图所示的电路中,电源电压保持不变,当开关S 1、S 2都闭合时,电压表V 1、V 2的示数之比为5:3;当开关S 1闭合、S 2断开时,电压表V 1、V 2的示数之比为3:2.在后一种情况下的全部通电时间内,电阻R 1与R 3产生的热量之比为( )A .2:3B .1:3C .3:2D .2:1【例17】 如图所示,灯L 1上标有“6V 4W”,灯L 2上标有“12V 6W”,电源电压恒为6V ,开关S 闭合后,下列说法正确的是( )A .电流表A 1的示数大于A 2的示数B .灯L 1正常发光,灯L 1与L 2 实际功率之比为8:3C .通电2s ,灯L 1产生热量Q 1与两灯产生热量之和Q 的比值为8:11D .若用标有“12V 6W”的灯L 3替换原题中电压表,则替换后电路中电流表A 1与电流表A 2的示数比为14:11【例18】 (多选)如图是养鸡场冬季用来调控光照和室温设备的原理电路图.此设备的作用是,夜晚对鸡舍内加温,同时增大光照量,白天只进行适当保温,不进行灯光照射,可增大鸡的产蛋量.电路图中R 1、R 2是电热丝.R 1 :R 2:R L =1:2:2,S 1、S 2可以同时断开或闭合,以实现白天和夜晚的用电要求.开关S 闭合( )A .S 1、S 2同时断开时,设备运行处于白天用电状态B .S 1、S 2也同时闭合时,设备运行处于夜晚用电状态C .S 1、S 2同时断开时,在相同时间内R 1和R 2产生的热量之比为2:1D .S 1、S 2也同时闭合时,若电流表示数为6A ,则R 1的实际功率为880W【例19】把两全相同的电阻丝串联后接在电压为U的电源上,它们在时间t内产生的热量为Q1;若把它们并联起来接在同一电源上,在相同的时间内产生的热量为Q2,则()A.Q1∶Q2=1∶4 B.Q1∶Q2=4∶1 C.Q1∶Q2=1∶2 D.Q1∶Q2=2∶1【例20】用电热丝烧水,当电压为U时,t秒内可将水烧开.如果电压降为原来的一半,则同样烧开这些水所需的时间应为()A.t/4 B.t/2 C.2t D.4t【例21】甲、乙两两个电热丝串联后接在电源两端(电源两端电压恒定),在一定时间内产生的热量分别为Q1、Q2,现把甲电热丝单独接在该电源两端,在相同时间内产生的热量为_______.【例22】有两根电阻丝R1、R2和一个电源E,且电源E两端电压保持不变.如果只将电阻丝R1接在电源E两端,电阻丝R1在120s内产生的热量为12Q;如果将电阻丝R1、R2并联接在电源E两端,电阻丝R1、R2在60s内产生的总热量为8Q;如果将电阻丝R1、R2串联接在电源E两端,为使电阻丝R1、R2产生的总热量为3Q,则需要通电的时间是_________s.【例23】有两根电阻丝R1、R2和一个电源E,且电源E两端电压保持不变.如果只将电阻丝R1接在电源E两端,电阻丝R1在120s内产生的热量为12Q;如果将电阻丝R1、R2并连接在电源E两端,电阻丝R1、R2在60s内产生的总热量为8Q;如果将电阻丝R1、R2串连接在电源E两端,通电的时间是180s,则电阻丝R1、R2产生的总热量为______.【例24】用“220V,800W”的电热壶烧水.若不考虑能量损失.当把它接入110V的电源上时,在32分钟内可将一壶水烧开,若将该壶接在220V电源上时,烧开同样一壶水所用时间为()A.8分钟B.16分钟C.64分钟D.128分钟【例25】小芳家里的电饭锅铭牌上标有“220V 1100W”的字样,电热水壶的铭牌上标有“220V 550W”的字样.有一天,在家庭电路的用电高峰期间,小芳同时使用电饭锅煮粥和电热水壶烧水,电饭锅和电热水壶的实际工作电压是200V,煮粥和烧水各用了11min,则电饭锅和电热水壶共放出________J的热量.(电饭锅和电热水壶工作时的电阻保持不变)【例26】有甲、乙两个“热得快”.把它们并联接入家庭电路中,共同加热一壶水至90℃,用时6min;把甲单接入家庭电路中,加热一壶水至90℃,用时15min;把乙单独拉入家庭电路中,加热一壶水至90℃,用时_____ min,把它们串联接入家庭电路中,共同加热一壶水至90℃,用时______min(设三壶水的质量相等,初温相同.“热得快”放热完全被水吸收).【例27】(多选)小华家需要安装一个电热淋浴器.一般淋雨用水的流量约为8升/分钟(约×10-4m2/s),淋浴时间可按5min计算,合适的水温约为45℃.电热淋浴容器有甲、乙两种类型.甲类型没有水箱,电热淋浴器与水管相连,直接对流动的水加热,乙类型有水箱,待水箱中的水加热到45℃后再淋浴.小华家供电电路的额定电压为220V,允许通过的最大电流为20A.假设电流所产生的热量全部用来使水升温,加热前的水温为20℃,水的比热容为×103J/(kg·℃).请你根据以上条件判断,下列几种说法正确的是A.只有甲类型的电热淋浴器适合小华家的供电电路B.只有乙类型的电热淋浴器适合小华家的供电电路C.甲类型的电热淋浴器所需要的最小电流为10AD.在小华家的供电电路允许的前提下,乙类型的电热淋浴器使40kg水温度升高25℃,至少需要约16min【例28】热熔胶在室温下为固体,加热到一定程度时变为较强粘性的液体,当温度为180℃时,胶液有最佳粘性,冷却后,将物体牢牢地粘在—起.如图甲是热熔胶枪的外形,其内部有2只相同的PTC加热元件,电路如图乙.单只PTC元件的电阻与温度的变化如图丙所示.扣动扳机能使固体胶条向前挤压,联动开关S同时倒向A、B,枪门冒出胶液,松开扳机S同时倒向B、C,则()A.当胶枪预热到80℃时,消耗的电功率为B.胶枪消耗的电功率随温度的升高而一直变小C.当温度为180 ℃时,在扣动扳机的瞬间胶枪的电功率变为原来的2倍D.当温度为180 ℃时,在扣动扳机喷胶30s内胶枪耗电2400 J。

2019-3-12 高中 物理 电流的热效应 选择题

2019-3-12 高中 物理 电流的热效应 选择题

2019-3-12 高中 物理 电流的热效应 选择题(考试总分:100 分 考试时间: 120 分钟)一、 单选题 (本题共计 20 小题,每题 5 分,共计100分)1、家电待机耗电问题常常被市民所忽略。

技术人员研究发现居民电视机待机功耗约为10W/台。

据统计,杭州市的常住人口约 900 万人,若电视机平均每户家庭 2 台,杭州地区每年因电视机待机耗电量最接近的是 A .3×106 度 B .1×107 度 C .4×108 度 D .2×1012 度2、如图所示的电路中,输出电压U 恒为12V ,灯泡上标有“6V/12W”字样,电动机线圈的电阻.若灯泡恰能正常发光,下列说法中正确的是( )A .电动机的热功率2.0WB .电动机的输入功率14WC .电动机的输出功率12WD .整个电路消耗的电功率22W3、一台国产封闭型贮水式电热水器的铭牌上所列的主要技术参数如下表所示.根据表中提供的数据,此电热水器在额定电压下处于加热状态时,下列判断正确的是( )A .通过热水器的电流约为 0.15AB .通过热水器的电流约为 4.4AC .热水器工作5小时耗电6kW•hD .热水器工作5小时耗电60kW•h4、某同学用如图所示的电路进行小电动机M 的输出功率的研究,(图中电表均为理想仪表)其实验步骤如下所述,闭合电键后,调节滑动变阻器,电动机未转动时,电压表的读数为0U ,电流表的读数为0I ;再调节滑动变阻器,电动机 转动后电压表的读数为1U ,电流表的读数为1I ,则( )A .电动机内阻r 既等于00U I ,也等于11U I B .在电动机未转动时,电动机内阻消耗的功率为11U IC. 在电动机转动时,电动机消耗的功率为210110I U U I I +D .在电动机转动时,电动机输出功率为 210110I U U I I -5、如图所示,电源内阻不可忽略,电路中接有一小灯泡和一电动机。

电热器 电流的热效应(中考考点解读)(解析版)

 电热器 电流的热效应(中考考点解读)(解析版)

15.3电热器电流的热效应(第1课时)(考点解读)(解析版)1、电流的热效应(1)电流的热效应定义:电流通过导体时电能转化成热,这个现象叫做电流的热效应。

(2)电流热效应的实质:是电流通过导体时,由电能转化为内能。

(3)电流热效应影响因素:与通电的时间、电流、电阻有关,通过导体的电流越大,导体的电阻越大,通电时间越长,导体产生的热量越多。

(4)公式:Q=I2Rt(普遍适用)Q=W=UIT(只适用于电热器)式中:I-通过导体的电流,单位是安培(A);R--导体的电阻,单位是欧姆;t--电流通过导体的时间,单位是秒(S);Q--电流在电阻上产生的热量,单位是焦(J)(5)方法点拨:①电流有三大效应:热效应、磁效应、化学效应。

②任何用电器,只要有电阻存在,电流通过时就会有热效应;电流流过超导体不会有热效应。

2、电热的利用与防止(1)电热器:电流通过导体时将电能全部转化为内能的用电器。

其优点是清洁、无污染、热效率高,且便于控制和调节电流。

(2)有时人们利用电热,如电饭锅、电熨斗等;有时人们防止电热产生的危害,如散热孔、散热片、散热风扇等。

3、探究影响电流通过导体时产生热量的因素(1)实验器材:密闭容器两个,U形管两个、导线若干、不同阻值电阻丝若干、电源。

(2)实验装置:(3)实验步骤:①探究电流通过导体产生热量的多少与电阻的关系实验设计:保持电流和通电时间不变,改变电阻。

如图甲,把两个不同的电阻串联在电路中。

②探究电流通过导体产生热量的多少与电流的关系实验设计:保持电阻和通电时间不变,改变电流。

如图乙,将两个相同的电阻先联,再与另一个电阻串联。

③探究电流通过导体产生热量的多少与通电时间的关系实验设计:保持电阻和电流不变,改变通电时间。

(4)实验结论:①在电流和通电时间相同的情况下,电阻越大,产生的热量越多;②在电阻和通电时间相同的情况下,通过电阻的电流越大,产生的热量越多;③在电阻和通过电阻的电流相同的情况下,通电时间越长,产生的热量越多。

16.4科学探究:电流的热效应(练习)(原卷版+解析)

16.4科学探究:电流的热效应(练习)(原卷版+解析)

16.4 科学探究:电流的热效应一、单选题1.如图所示的用电器中,利用电流热效应的是()A.抽油烟机B.电饼铛C.电视机D.洗衣机2.规格相同的用电器,它们正常工作时,相同时间内产生热量最多的是()A.电冰箱B.电脑C.电风扇D.电烙铁3.下列事例,属于防止电流热效应产生危害的是()A.电饭煲做米饭B.电暖器取暖C.电熨斗熨衣服D.电脑办公时微型风扇工作4.两个电阻并联,电阻之比是2:1,则相同时间内产生的热量之比为()A.2:1B.1:2C.1:1D.4:15.如图所示,阻值为R的电阻丝,用四种方法分别接在电压为U或2U的电源上。

闭合开关后,在相同时间内虚线框里的电阻丝产生的总热量最多的是()A.B.C.D.6.在探究“电流通过导体产生的热量与哪些因素有关”的实验中,某同学采用了如图所示的实验装置(两个透明容器中封闭着等量的空气)。

下列说法正确的是()①该装置能探究电流通过导体产生的热量与电阻的关系①U形管中液面高度的变化反映电阻丝产生热量的多少①实验过程中要保持两根电阻丝两端电压相等①5Ω电阻丝中的电流比10Ω电阻丝中的电流大A.只有①①B.只有①①C.只有①①D.只有①①7.如图所示,电源电压保持不变。

闭合开关S,当滑片P置于滑动变阻器的中点时,电压表的示数为4V;当滑片置于滑动变阻器的b端时,电压表的示数变化了2V,此后100s内定值电阻R1产生的热量为200J。

下列结果正确的是()A.电源电压为10VB.R1的阻值为18ΩC.滑动变阻器R的最大阻值为9ΩD.R1先后两次消耗的电功率之比4①38.如图所示的电路中,电源电压恒为4.5V,滑动变阻器的规格为“10Ω;1A”,灯泡上标有“2.5V;1.25W”字样。

闭合开关S后调节滑动变阻器的滑片,在保证各元件安全的情况下,下列说法中正确的是()A.小灯泡L正常发光时的电阻为2ΩB.小灯泡L正常发光时,电压表V2示数为2.5VC.向右移动滑片时,电压表V2与电流表A的示数之比不变D.让小灯泡L正常发光2min,滑动变阻器产生的电热为120J9.如图甲是小灯泡L和电阻R2的I——U图象,将小灯泡L、电阻R1和电阻R2接入图乙所示电路中,电源电压恒定不变。

电流的热效应--每课一练

电流的热效应--每课一练

1.6电流的热效应1.通过电阻R 的电流为I 时,在时间t 内产生的热量为Q ,若电阻为2R ,电流为I 2时,则在时间t 内产生的热量为( )A .4QB .2Q C.Q 2 D.Q 4解析 由功率公式P =I2R ,则Q =I2Rt ,Q′=(I 2)2(2R)t =I2R 2t ,所以Q′=Q 2,只有选项C正确.答案 C2.一台直流电动机的额定电压为U ,额定功率为P ,电动机内电枢导线的电阻为R ,那么它正常工作时的电流是( )A .等于U/RB .等于P/UC .大于U/RD .大于P/U答案 B解析 由于电动机电路不是纯电阻电路,U>IR ,所以选项A 、C 不正确.电动机的额定功率P 是电动机的输出功率P =IU ,所以I =P U ,故选项D 不正确,选项B 是正确的.3.电炉通电后,电炉丝热得发红,而跟电炉连接的铜导线却不那么热,这是因为( )A.通过铜导线的电流小,所以它消耗的电能也较少B.电炉丝和铜导线消耗的电能相同,但铜导线散热快,所以就不那么热C.通过电炉丝的电流大,所以它消耗的电能较多D.铜导线电阻较小,所以它消耗的电能较少答案 D解析 电炉丝和铜导线是串联关系,故通过电炉丝的电流与通过铜导线的电流大小相等,电炉丝和铜导线在电学性能上的差别在于:前者的电阻大,后者的电阻很小,根据电流通过电阻发热的公式Q =I 2Rt ,在电流相同条件下,相同的时间内,电炉丝的发热量比铜导线上的发热量大得多.因此我们看到电炉通电后,电炉丝热得发红而与之相连的铜导线却不那么热.4.从白炽灯上标有“220 V ,100 W ”的数据中,我们可以确定(不考虑温度对电阻的影响)( )A.该电灯的额定电压为220 V ,额定功率为100 WB.给电灯加上220 V 的直流电压,通过它的电流一定为511 AC.该电灯的电阻为48.8 ΩD.该电灯在电路中发光时,它实际消耗的电功率可能不是100 W答案 ABD解析 用电器铭牌上的数字为额定值,故选项A 正确;给电灯加上220 V 的直流电压,通过它的电流为I =P U =100220 A =511 A ,故选项B 正确;电灯的电阻根据R =U 2P得R 为484 Ω,故选项C 错误;而“220 V ,100 W ”为正常发光的值,当不正常发光时电功率可能小于100 W ,故选项D 正确.5.浙江临海括苍山风电场总装机33台,其中1号风场10台,2号风场7台,3号风场16台,总容量1.98×107W.在家电中待机能耗较大是电视机,现阶段我国平板电视保有量达到2.5亿台,平均每台待机功率为8 W.请估算括苍山风电场发电多久可供全国的平板电视待机一天( )A.一天B.一个月C.一百天D.一年答案 C解析 2.5亿台电视机每天耗电E =npt 天,设括苍山风电场发电t 天可供全国的平板电视待机一天,则P 容t =npt 天,t =npt 天P 容=2.5×108×81.98×107天=100天,故应选C. 6.下列关于电功、电功率和焦耳定律的说法中正确的是( )A .电功率越大,电流做功越快,电路中产生的焦耳热一定越多B .W =UIt 适用于任何电路,而W =I 2Rt =U 2R t 只适用于纯电阻电路C .在非纯电阻电路中,UI >I 2RD .焦耳热Q =I 2Rt 适用于任何电路解析 电功率公式P =W t ,功率越大,表示电流做功越快.对于一段电路,有P =IU ,I=P U ,焦耳热Q =(P U)2Rt ,可见Q 与P 、U 、t 都有关,所以P 越大,Q 不一定越大,A 错;W =UIt 是电功的定义式,适用于任何电路.而I =U R 只适用于纯电阻电路,则W =I 2Rt =U 2R t 也只适用于纯电阻电路,B 正确;在非纯电阻电路中,电流做的功=焦耳热+其他形式的能,所以W >Q ,即UI >I 2R ,C 正确;Q =I 2Rt 是焦耳热的定义式,适用于任何电路,D 正确.答案 BCD7.为了使电炉消耗的电功率减小到原来的一半,应采取下列哪些措施( )A .保持电阻不变,使电流减半B .保持电阻不变,使电压减半C .保持电炉两端电压不变,使其电阻减半D .使电压和电阻各减半答案 D解析 电阻一定时,使电流减半,由P =I 2R 知,电功率减为原来的14,可见A 项错;同理,使电压减半,由P =U 2R 知,电功率也减为原来的14,故B 项错;当电压不变,电阻减半时,由P =U 2R 知,电功率变为原来的2倍,可见C 项错;由P =U 2R 知,当U 和R各减半时,电功率变为原来的12,可见D 项正确.8.为了使电炉消耗的电功率减小到原来的一半,应采取下列哪些措施( )A .保持电阻不变,使电流减半B .保持电阻不变,使电压减半C .保持电炉两端电压不变,使其电阻减半D .使电压和电阻各减半【解析】 电阻一定时,使电流减半,由P =I 2R 知,电功率减为原来的1/4,可见A 项错;同理,使电压减半,由P =U 2R知,电功率也为原来的1/4,故B 项错;当电压不变,电阻减半时,由P =U 2R 知,电功率变为原来的2倍,可见C 项错;由P =U 2R知,当U 和R 各减半时,电功率变为原来的1/2,可见D 项正确.【答案】 D9.一台直流电动机的额定电压为U ,额定功率是P ,电动机内电枢导线的电阻为R ,那么它正常工作时的电流是( )A .等于U /RB .等于P /UC .大于U /RD .大于P /U【解析】 由于电动机电路不是纯电阻电路则U >IR ,所以选项A 、C 不正确.电动机的额定功率P 是电动机正常工作时的输出功率P =IU ,所以I =P U,故选项D 不正确,选项B 正确.【答案】 B10.锂电池能量密度高、绿色环保.现用充电宝为一手机锂电池(图1-6-1甲)充电,等效电路如图乙所示,充电宝的输出电压为U ,输出电流为I ,该锂电池的内阻为r ,则( )图1-6-1A.充电宝输出的电功率为UI +I 2rB.电能转化为化学能的功率为UIC.锂电池产生的热功率为I 2rD.锂电池产生的热功率为U 2r答案 C解析 充电宝的输出功率P 出=UI ,A 错误;锂电池产生的热功率P 热=I 2r ,C 正确,D错误;电能转化为化学能的功率P =P 出-P 热=UI -I 2r ,B 错误.11.一幢居民楼里住着生活水平各不相同的24户居民,所以整幢居民楼里有各种不同的电器,例如电炉、电视机、微波炉、电脑等.停电时,用欧姆表测得A 、B 间的电阻为R ;供电后,各家用电器同时使用,测得A 、B 间的电压为U ,进楼线电流为I ,如图1-6-2所示.则计算该幢居民楼用电的总功率P 为( )图1-6-2A.I 2R B.U 2R C.IUD.IU -I 2R答案 C解析 因居民楼里的用电器不全是纯电阻,所以电功率P =UI ,C 正确.12.如图1-6-3所示是某一电器的铭牌.从铭牌上的信息可推断该铭牌对应的电器可能是( )图1-6-3答案 A解析 根据铭牌读出用电器的功率为24 W ,选项中电饭锅、熨斗、电水壶都是大功率用电器,只有电风扇的功率较小,故A 正确.13.如图1-6-4为一种服务型机器人,其额定功率为48 W ,额定工作电压为24 V ,机器人的锂电池容量为20 A·h.则机器人( )图1-6-4A.额定工作电流为20 AB.充满电后最长工作时间为2 hC.电池充满电后总电量为7.2×104 CD.以额定电流工作时每秒消耗能量为20 J答案 C解析 由P =IU 知额定电流I =P U=2 A ,选项A 错误;充满电后,锂电池容量为20 A·h,最长工作时间t =Q I=10 h ,选项B 错误;电池充满电后总电荷量Q =It =20×3 600 C =7.2×104 C ,选项C 正确;以额定电流工作时每秒消耗能量W =IUt =48 J ,D 错误.14.电炉通电后,电炉丝热得发红,而跟电炉连接的铜导线却不那么热,这是因为( )A.通过铜导线的电流小,所以它消耗的电能也较少B.电炉丝和铜导线消耗的电能相同,但铜导线散热快,所以就不那么热C.通过电炉丝的电流大,所以它消耗的电能较多D.铜导线电阻较小,所以它消耗的电能较少答案 D解析 电炉丝和铜导线是串联关系,故通过电炉丝的电流与通过铜导线的电流大小相等,电炉丝和铜导线在电学性能上的差别在于:前者的电阻大,后者的电阻很小,根据电流通过电阻发热的公式Q =I 2Rt ,在电流相同条件下,相同的时间内,电炉丝的发热量比铜导线上的发热量大得多.因此我们看到电炉通电后,电炉丝热得发红而与之相连的铜导线却不那么热.15.从白炽灯上标有“220 V ,100 W”的数据中,我们可以确定(不考虑温度对电阻的影响)( )A.该电灯的额定电压为220 V ,额定功率为100 WB.给电灯加上220 V 的直流电压,通过它的电流一定为511A C.该电灯的电阻为48.8 ΩD.该电灯在电路中发光时,它实际消耗的电功率可能不是100 W答案 ABD解析 用电器铭牌上的数字为额定值,故选项A 正确;给电灯加上220 V 的直流电压,通过它的电流为I =P U =100220 A =511 A ,故选项B 正确;电灯的电阻根据R =U 2P得R 为484 Ω,故选项C 错误;而“220 V,100 W”为正常发光的值,当不正常发光时电功率可能小于100 W ,故选项D 正确.16.一只电动机的电阻为0.5 Ω,正常工作时通过它的电流为20 A ,在10 s 内转化的机械能为4.2×104 J ,求:在这10 s 内电流做了多少功?电动机产生的热量为多少?答案 4.4×104 J 2.0×103 J解析 先计算电热,Q =I 2Rt =2.0×103 J ,再根据W =Q +E 机,故W =2.0×103 J +4.2×104 J =4.4×104 J.17.一台直流电动机的额定电压为U ,额定功率是P ,电动机内电枢导线的电阻为R ,那么它正常工作时的电流是( )A .等于U /RB .等于P /UC .大于U /RD .大于P /U答案B [由于电动机电路不是纯电阻电路则U >IR ,所以选项A 、C 不正确.电动机的额定功率P 是电动机正常工作时的输出功率P =IU ,所以I =P U ,故选项D 不正确,选项B 正确.]18.(多选)一台电动机的线圈电阻与一只电炉的电阻相同,都通过相同的电流,在相同的时间内( )A .电炉放热和电动机放热相等B.电炉两端电压大于电动机两端电压C.电炉两端电压等于电动机两端电压D.电动机消耗的功率大于电炉的功率答案:AD[由于电炉与电动机电阻相等,电流也相等,由Q=I2Rt得,相同时间内放热相等,A正确;由于电动机消耗的电能有一部分要对外做功,所以电动机消耗的功率大于电炉的功率,由P机=U机I,P炉=U炉I知,U机I>U炉I,所以电动机两端的电压大于电炉两端的电压,因此B、C错,D正确.]19.在验证焦耳定律的实验中,为了比较电流通过两根不同的电阻丝产生的热量跟电阻的关系,实验时应同时保持相同的物理量是()A.通过它们的电流和加在它们两端的电压B.通过它们的电流和它们的电阻C.通过它们的电流和通电时间D.通过它们的电流、加在它们两端的电压和通电时间答案:C[由焦耳定律Q=I2Rt知,要想验证Q与R间的关系,则应注意保持I与t不变,故选C.]。

电流的热效应--每课一练

电流的热效应--每课一练

1.6电流的热效应1.一台电动机的线圈电阻与一只电炉的电阻相同,都通过相同的电流,在相同的时间内( )A .电炉放热和电动机放热相等B .电炉两端的电压大于电动机两端的电压C .电炉两端的电压等于电动机两端的电压D .电动机消耗的功率大于电炉的功率 答案 AD解析 由于电炉与电动机的电阻相等,电流也相等,由Q =I2Rt 得,相同的时间内放热相等,选项A 正确;由于电动机消耗的电能有一部分要对外做功,所以电动机消耗的功率大于电炉的功率,由P 机=U 机I ,P 炉=U 炉I 知,U 机I>U 炉I ,所以电动机两端的电压大于电炉两端的电压,因此选项B 、C 错误,选项D 正确. 2.通电导体发热的规律是由下列哪位物理学家总结的( ) A.欧姆 B.焦耳 C.安培 D.法拉第 答案 B3.有三个用电器,其中一个为“220 V ,60 W ”的电风扇,一个为“220 V ,60 W ”的白炽灯,另一个是“220 V ,60 W ”的电热器,都在额定电压下工作相同的时间,比较这三个用电器产生的热量是( ) A.电风扇最多 B.白炽灯最多 C.电热器最多 D.都一样 答案 C解析 三个用电器的电功率相同,工作相同的时间消耗的电能相同.电风扇把电能大部分转化为机械能,只有一小部分转化为内能;白炽灯把电能全部转化为内能,又有很少部分的内能转化为光能;电热器把电能全部转化为内能并全部以热量的形式放出.所以A 、B 、D 项错误,只有C 项正确.4.两个电阻并联在同一电路中,下列说法正确的是( ) A.电阻大的发热多 B.电阻小的发热多 C.一样多 D.无法比较 答案 B5.不考虑温度对电阻的影响,一个“220 V ,100 W ”的灯泡,下列说法正确的是( ) A.接在110 V 的线路上的功率为50 W B.接在110 V 的线路上的功率为25 W C.接在440 V 的线路上的功率为400 W D.接在55 V 的线路上的功率为6.25 W 答案 BD解析 不考虑温度对电阻的影响,电灯的电阻为定值,即R =U 20P 0=48 400100 Ω=484 Ω.由P ′=U ′2R ,将110 V 和55 V 分别代入求得实际功率分别为25 W 和6.25 W.而当灯两端电压为440 V 时,已超过额定电压,灯将被烧坏.6.通过电阻R 的电流为I 时,在时间t 内产生的热量为Q ,若电阻为2R ,电流为I2时,则在时间t 内产生的热量为( )A .4QB .2Q C.Q 2 D.Q4解析 由功率公式P =I 2R ,则Q =I 2Rt ,Q ′=(I 2)2(2R )t =I 2R 2t ,所以Q ′=Q2,只有选项C 正确. 答案 C7.一台直流电动机的额定电压为U ,额定功率为P ,电动机内电枢导线的电阻为R ,那么它正常工作时的电流是( ) A .等于U /R B .等于P /U C .大于U /R D .大于P /U 答案 B解析 由于电动机电路不是纯电阻电路,U >IR ,所以选项A 、C 不正确.电动机的额定功率P 是电动机的输出功率P =IU ,所以I =PU ,故选项D 不正确,选项B 是正确的. 8.有一只小型直流电动机和一只白炽灯,它们的铭牌上都标有“220 V 40 W ”的字样,现将它们并联接在电源电压为220 V 直流电路中,当电路接通后( ) A .在相同的时间内发出的热量相同 B .在相同的时间内消耗的电能相同 C .对它们来说IU =I 2R 都是成立的 D .对电动机来说IU =U 2/R 不成立 答案 BD9.(多选)下列关于电功、电功率和焦耳定律的说法中正确的是( ) A .电功率越大,电流做功越快,电路中产生的焦耳热一定越多B .W =UIt 适用于任何电路,而W =I 2Rt =U 2Rt 只适用于纯电阻的电路C .在不是纯电阻的电路中,UI >I 2RD .焦耳热Q =I 2Rt 适用于任何电路【解析】 电功率公式P =Wt,功率越大,表示电流做功越快.对于一段电路,有P =IU ,I =P U ,焦耳热Q =⎝ ⎛⎭⎪⎫P U 2Rt ,可见Q 与P 、U 、t 都有关,所以P 越大,Q 不一定越大,A 不对;W =UIt 是电功的定义式,适用于任何电路,而I =UR只适用于纯电阻电路,则W =I 2Rt=U 2Rt 也只适用于纯电阻电路,B 对;在不是纯电阻的电路中,电流做的功=焦耳热+其他形式的能,所以W >Q ,即UI >I 2R ,C 正确;Q =I 2Rt 是焦耳热的定义式,适用于任何电路中产生的焦耳热,D 正确. 【答案】 BCD10.通过电阻R 的电流为I 时,在时间t 内产生的热量为Q ,若电阻为2R ,电流为I2时,则在时间t 内产生的热量为( ) A.4Q B.2QC.Q2D.Q4答案 C解析 由焦耳定律得,Q =I 2Rt ,Q ′=(I2)2(2R )t =I 2R2t ,所以Q ′=Q2,只有选项C 正确.11.一幢居民楼里住着生活水平各不相同的24户居民,所以整幢居民楼里有各种不同的电器,例如电炉、电视机、微波炉、电脑等.停电时,用欧姆表测得A 、B 间的电阻为R ;供电后,各家用电器同时使用,测得A 、B 间的电压为U ,进楼线电流为I ,如图1-6-2所示.则计算该幢居民楼用电的总功率P 为( )图1-6-2A.I 2RB.U 2RC.IUD.IU -I 2R答案 C解析 因居民楼里的用电器不全是纯电阻,所以电功率P =UI ,C 正确.12.将一只“220 V,100 W”的小电动机,一台“220 V,100 W”的电视机,一把“220 V ,100 W”的电烙铁分别接到220 V 的电源上,在相同时间内,电流通过它们产生的热量最多的是( ) A.电动机 B.电烙铁 C.电视机 D.一样多 答案 B解析 电动机、电视机消耗的电能没有完全用来发热,只有电烙铁消耗的电能全部转化为热量,选项B 正确.13.通电导体发热的规律是由下列哪位物理学家总结的( ) A.欧姆 B.焦耳 C.安培 D.法拉第 答案 B14.有三个用电器,其中一个为“220 V ,60 W”的电风扇,一个为“220 V,60 W”的白炽灯,另一个是“220 V,60 W”的电热器,都在额定电压下工作相同的时间,比较这三个用电器产生的热量是( ) A.电风扇最多 B.白炽灯最多 C.电热器最多 D.都一样 答案:C解析 三个用电器的电功率相同,工作相同的时间消耗的电能相同.电风扇把电能大部分转化为机械能,只有一小部分转化为内能;白炽灯把电能全部转化为内能,又有很少部分的内能转化为光能;电热器把电能全部转化为内能并全部以热量的形式放出.所以A 、B 、D 项错误,只有C 项正确.15.不考虑温度对电阻的影响,一个“220 V,100 W”的灯泡,下列说法正确的是( ) A.接在110 V 的线路上的功率为50 W B.接在110 V 的线路上的功率为25 W C.接在440 V 的线路上的功率为400 W D.接在55 V 的线路上的功率为6.25 W 答案:BD解析:不考虑温度对电阻的影响,电灯的电阻为定值,即R =U 20P 0=48 400100Ω=484Ω.由P ′=U ′2R,将110 V 和55 V 分别代入求得实际功率分别为25 W 和6.25 W.而当灯两端电压为440 V 时,已超过额定电压,灯将被烧坏.16.某电阻的阻值为5 Ω,通过的电流为2 A ,则它在10 s 的时间内产生的热量为( ) A .100 J B .200 J C .20 J D .2 J 答案:B[由焦耳定律:Q =I 2Rt =22×5×10 J =200 J ,故B 正确,故选B .] 17.在电源电压不变的前提下,增加电炉的电热丝在相等的时间内的发热量,可采取的措施是( )A .增大电热丝的电阻B .减小电热丝的电阻C .在电热丝上并联电阻D .在电热丝上串联电阻思路点拨:①电热丝是电阻丝,此时,I 2Rt =U 2R t .②利用Q =U 2R t 分析.【解析】 电炉可以看作是纯电阻用电器,电流产生的热等于电流所做的功,所以有Q=W =I 2Rt =U 2R t ,根据题意知U 不变,t 相等,故由Q =U 2R t 可以看出R 越大,放热量越小,要使热量增加,应减小电炉电阻,故B 选项正确;对于C 选项,能增加电炉相同时间内放出的热量,但不能使原电阻丝放热增加,故C 错.故选B . 【答案】:B18.(多选)下列关于电功、电功率和焦耳定律的说法中正确的是( ) A .电功率越大,电流做功越快,电路中产生的焦耳热一定越多B .W =UIt 适用于任何电路,而W =I 2Rt =U 2R t 只适用于纯电阻的电路 C .在不是纯电阻的电路中,UI >I 2R D .焦耳热Q =I 2Rt 适用于任何电路 答案BCD[电功率公式P =W t ,功率越大,表示电流做功越快.对于一段电路,有P =IU ,I =PU ,焦耳热Q =⎝⎛⎭⎫PU 2Rt ,可见Q 与P 、U 、t 都有关,所以P 越大,Q 不一定越大,A 不对;W =UIt 是电功的定义式,适用于任何电路,而I =UR只适用于纯电阻电路,则W =I 2Rt=U 2R t 也只适用于纯电阻电路,B 对;在不是纯电阻的电路中,电流做的功=焦耳热+其他形式的能,所以W>Q,即UI>I2R,C正确;Q=I2Rt是焦耳热的定义式,适用于任何电路中产生的焦耳热,D正确.]19.电炉通电后,电炉丝热得发红,而跟电炉连接的铜导线却不那么热,这是因为() A.通过铜导线的电流小,所以它消耗的电能也较少B.电炉丝和铜导线消耗的电能相同,但铜导线散热快,所以就不那么热C.通过电炉丝的电流大,所以它消耗的电能较多D.铜导线电阻较小,所以它消耗的电能较少答案:D[电炉丝和铜导线是串联关系,故通过电炉丝的电流与通过铜导线的电流大小相等,电炉丝和铜导线在电学性能上的差别在于:前者的电阻大,后者的电阻很小,根据电流通过电阻发热的公式Q=I2Rt,在电流相同条件下,相同的时间内,电炉丝的发热量比铜导线上的发热量大得多.因此我们看到电炉通电后,电炉丝热得发红而与之相连的铜导线却不那么热.]。

2019高中物理第一章电流1.6电流的热效应练习(含解析)新人教版

2019高中物理第一章电流1.6电流的热效应练习(含解析)新人教版

电流的热效应课后训练案稳固提高A组( 20 分钟 )1. ( 多项选择 ) 对计算任何种类的用电器的电功率都合用的公式是()A. P=I2RB. P=C.P=UID. P=分析:选项 D 是定义式, 选项 C 是经过定义式推导而得, 而A、 B 都是经过欧姆定律推导, 所以选项A、B 只合用于纯电阻电路。

答案: CD2.有两个定值电阻R1和R2, R1=2R2,对于它们工作所耗费的功率, 下述正确的选( )项是A. 由公式P=I2R可知 , P1=2P2B. 由公式P=可知 , P1= P2C.由P=UI可知 , 耗费的电功率与电阻没关, 故P1=P2D.在它们所加电压同样时, 由公式P=可知 , P1= P2分析 : 题中未给出R1、R2如何连结,若 I 1=I 2,则A正确;若 R1、R2两头电压同样,则B正确;若 R1、 R2两头电压同样 , 电流也同样 , 则 C正确 , 但实质上电压和电流不可以同时同样; 因题中未给出这些条件,所以只有D正确。

答案:D3.小明家的保险丝忽然熔断, 以下原由不行能的是()A.家用电器的总功率过大B.导线绝缘皮破坏 , 火线、零线直接接触 , 造成短路C.火线断路D.灯座里的电线发生短路分析 : 保险丝熔断是因为同样时间内产生热量过多, 因为电阻必定 , 所以必定是电流过大。

由P=UI知 P增大,I 增大,选项A正确;火线、零线直接接触,造成短路,电流增大,选项B正确;火线断路,无电流经过保险丝 , 不行能烧断 , 选项 C 错误 ; 灯座里的电线发生短路 , 电流增大 , 选项 D 正确。

答案:C4.甲、乙两只完整同样的电炉分别接入两个电路中, 工作时甲的电流是乙的 2 倍 , 以下说法正确的是()A. 甲的热功率是乙的 2 倍B. 甲的热功率是乙的 4 倍C.若乙通电时间是甲的 2 倍 , 则它们产生的热量同样D.因为甲、乙完整同样, 所以热功率也同样分析 : 依据题意知, 甲、乙两只电炉的电阻同样, 甲的电流是乙的2倍,由P=I2R得,甲的热功率是乙的 4 倍。

高中物理 1.6 电流的热效应课后练习 新人教版选修11

高中物理 1.6 电流的热效应课后练习 新人教版选修11

电流的热效应1.关于电热的利用,下列说法中正确的是( )A.电热对我们来说总是有利的B.电热对我们来说总是不利的C.电饭锅是利用电流热效应的原理制成的D.电视机工作过程中没有产生电热答案:C解析:电热有的是有利的,如电饭锅、电热水器都是利用电流的热效应,而有些是不利的,如电视机、电动机中电阻上生热,如果散热不及时,会烧坏器件,影响电路的正常工作,故只有选项C正确.2.一台电动机输出功率是10 kW,这表明这台电动机正常工作时( )A.每秒钟消耗电能10 kJB.每秒钟对外做功10 kJC.每秒钟对外做功10 JD.每秒钟对外做功1 000 J答案:B解析:电动机的输出功率10 kW为机械功率,每秒钟对外做功10 kJ,故B对,C、D错.它的电功率将大于10 kW,所以每秒消耗电能大于10 kJ,故A错.3.对于连入电路的不同灯泡而言,亮度最大的灯泡是( )A.通过电流大的灯泡B.两端电压大的灯泡C.电阻值大的灯泡D.消耗电功率大的灯泡答案:D解析:灯泡的亮度由消耗的实际电功率决定,消耗的实际功率越大,灯泡越亮,D项正确.而对公式P=UI=I2R=而言,只知道一个量的大小无法确定P的大小,故A、B、C均错误.4.通过电阻R的电流为I时,在t时间内产生的热量为Q,若电阻为2R,电流为,则在时间t内产生的热量为( )A.4QB.2QC.D.答案:C5.小明家的保险丝突然熔断,以下原因不可能...的是( )A.家用电器的总功率过大B.导线绝缘皮损坏,火线、零线直接接触,造成短路C.火线断路D.灯座里的电线发生短路答案:C解析:保险丝熔断是因为相同时间内产生热量过多,电阻一定,所以一定是电流过大.A中由P=UI知P增大,I增大,有可能;B中火线、零线直接接触,造成短路,电流增大;C中火线断路,无电流通过保险丝,不可能烧断;D中灯座里的电线发生短路,电流增大.所以A、B、D都有可能.6.一般来说,用电器的工作电压并不等于额定电压.家庭里通常不备电压表,但可以借助电能表测出用电器的实际工作电压.现在电路中只接入一个电热水壶,壶的铭牌和电能表的铭牌分别如图甲和乙所示.测得电能表的转盘转过125转的时间为121秒,求此时加在电热水壶上的实际电压.××牌电热水壶额定电压220 V额定功率1 500 W容量4.5升××家用电器厂kW·h3 2 3 0 8单相电度表DD10 220 2 A 50 Hz3 000转/(kW·h)1995年12月No.157××市电表厂甲乙答案:200 V解析:设电热水壶的电阻为R.由P=得R== Ω= Ω,电能表转1转对应的用电为: J=1 200 J.设电热水壶的实际电压为U,由W=Pt得t=125×1 200 J,所以U=200 V.7.电饭锅工作时有两种状态:一种是锅内的水烧干以前的加热状态,另一种是水烧干后的保温状态.如图是电饭锅的电路图,R1是一个电阻,R2是加热用的电阻丝.试结合电路图分析自动开关S接通和断开时,电饭锅分别处于哪种状态,并说明理由.答案:不管S闭合还是断开,电路两端的电压相同,但S断开时,R1与R2串联,由P=知功率小,所以应为保温状态;而S闭合时,R1被短路,只有R2接入电路,所以电热功率大,应为加热状态.8.一辆电动自行车的铭牌上给出了如下的技术参数表:规格后轮驱动直流电动机车型26″电动自动车额定电压下的输出机械功率110 W 整车质量30 kg 额定电压36 V最大载重120 kg 额定电流 3.5 A求:(1)此车电动机正常工作时,消耗的电功率是多大?(2)电动机正常工作时,损失了多少功率?答案:(1)126 W (2)16 W解析:(1)由表中的技术参数可知,此车电动机正常工作时,消耗的电功率:根据P=UI可得P=126 W.(2)由表中的技术参数可知,额定电压下的输出机械功率为110 W,根据P=P输出+P额可得电动机损失的功率P额=16 W.。

高中物理第一章第六节电流的热效应同新人教版选修1-

高中物理第一章第六节电流的热效应同新人教版选修1-

第六节电流的热效应建议用时实际用时满分实际得分90分钟100分一、选择题(本题包括10小题,每小题给出的四个选项中,有的只有一个选项正确,有的有多个选项正确,全部选对的得4分,选对但不全的得2分,有选错或不选的得0分,共40分)1.对于纯电阻用电器,下列说法中正确的是()A.如果额定功率相同,额定电流较大的用电器电阻较大B.如果额定功率相同,额定电流较大的用电器电阻较小C.如果额定电压相同,额定功率较大的用电器电阻较大D.如果额定电压相同,额定功率较大的用电器电阻较小2.两个电阻分别标有“1 A,4 W”和“2 A,1W”字样,则它们的电阻之比是( )**∶1 B.16∶1**∶1 D.1∶163.对于连入电路的不同灯泡而言,亮度大的灯泡是()A.通过的电流大的灯泡B.两端电压大的灯泡C.电阻值大的灯泡D.消耗电功率大的灯泡4.标有“220 V,25 W”的甲灯与标有“24 V,25 W”的乙灯相比,下列说法中正确的是()A.甲灯比乙灯亮B.两灯均正常地发光时,亮度一定相同C.甲灯电阻比乙灯大D.甲灯的额定电流一定小于乙灯的额定电流5.用某种金属制成粗细均匀的导线,通以一定大小的恒定电流,过一段时间后,导线升高的温度()A.跟导线的长度成正比B.跟导线的长度成反比C.跟导线的横截面积成正比D.跟导线的横截面积的平方成反比6.有一台电风扇的铭牌上标有“220 V,50 W”的字样,其线圈的直流电阻为,如果把它接入220 V的电路中,则下列求电风扇每分钟产生的热量的四种解法中,正确的是()D.7.26×7.如图1-6-1所示,电路两端的电压保持不变,电阻、、消耗的电功率一样大,则电阻之比∶∶是()图1-6-1**∶1∶1 B.4∶1∶1**∶4∶4 D.1∶2∶2图1-6-28.、两电阻串联后接入电源,改变电源的电压,测得电阻、的伏安特性曲线如图1-6-2所示,则电阻、和功率、的关系是( )A B.C. D.9.甲、乙两根同种材料制成的熔丝,甲的直径=0.5 mm ,熔断电流为A ;乙的直径=mm,熔断电流为A,取两根等长的用上述材料制成的甲、乙熔丝并联起来,则该并联电路允许通过的最大电流为()** A B.10 A** A D.8.5 A10.下面列出了不同品牌的电视机、电风扇、空调和电冰箱铭牌上的主要项目,试判断.正常工作时,其中功率最大的是()二、填空题(本题共8分.请将正确的答案填到横线上)** W电子式节能灯的亮度相当于60 W的白炽灯.如果把家中两盏60 W白炽灯换用两盏16 W电子式节能灯,按每天使用3小时,每月30天计算,每月比原来节电kW·h.三、计算题(本题共6小题,共52分.解答时应写出必要的文字说明、方程式和重要的演算步骤,只写出最后答案的不能得分.有数值计算的题,答案中必须明确写出数值和单位)12. (8分)一只规格为“220 V,2 000 W”的电炉,求电炉在正常工作时的电阻.若电网电压为200 V,求电炉的实际功率.在200 V电压下,如果平均每天使用电炉2 h,求此电炉一个月要消耗多少度电?13. (8分)两用电器和上分别标有“110 V,12.1 Ω”和“110 V,6.05 Ω”.现将、串联接在电压为220 V的电源两端,电源内阻不计,且和均为纯电阻元件.试计算用电器和的实际功率,说明哪一个可能被烧毁.14. (8分)一台电风扇的额定功率是44 W,内电阻为Ω,接在220 V的电压下正常运转.求(1)电风扇正常运转时,通过它的电流多大?这台电风扇电动机的效率是多少?(2)若接上电源后,电风扇因故不能转动,这时通过它的电流多大?电风扇实际消耗的电功率多大?此时会发生什么问题?15. (8分)如图1-6-3所示,两个灯泡(220 V,100 W )和(220 V,25 W)串联后接在电路段.为使两灯泡安全使用,电路所加的电压最大为多少?电路段允许消耗的最大功率为多少?图1-6-316. (10分)如图1-6-4两只灯泡和分别标有“110 V,60 W”“110 V,100 W”字样,为了把它们接在220 V电路上都能正常发光,并要电路中消耗的功率最小,应采用哪种接法?图1-6-417. (10分)某房间的入户电线,如图1-6-4所示,现有工作电压为220 V的电器如下:100 W的灯泡6只,200 W的电视机1台,1 000 W 的电冰箱1台,1 500 W的洗衣机1台,700 W 的微波炉1台,1 000 W 的暖风机1台,还有三只额定电流均为8 A的保险盒.如何将上述电器全部合理地接入电路?要求画出接线图,电器用后面指定的符号表示,例如功率为100W 的灯泡用表示,功率为200 W的电视机用电视机表示,保险盒用表示..图中是火线,是零线第六节电流的热效应得分:一、选择题题号 1 2 3 4 5 6 7 8 9 10 答案二、填空题11.三、计算题12.13.14.15.16.17.第六节电流的热效应参考答案一、选择题** 解析:由可知,如果额定功率相同,则额定电流较大的用电器电阻较小.由公式可知,如果额定电压相同,则额定功率较大的用电器电阻较小.** 解析:由公式,得则Ω=4Ω,Ω=Ω则.****CD 解析:比较两灯泡的亮暗,要看功率大小.因为两灯功率一样,所以正常发光时亮度一定相同.故A错,B对,计算比较后看出C、D两项也对.** 解析:利用电流通过电阻产生的电热使导线的温度升高,由能量守恒建立关系式求解.金属导线的电阻为,通电后产生的电热为.设金属导体升高的温度Δ,由热学知识可知导体需要的热量为.电流产生的全部热量均被导线所吸收,即:.Δ,故正确选项为D.****** 解析:由伏安特性曲线可知两电阻;由于、两电阻串联,通过、的电流相等,根据可知<,故选B、D.** 解析:.当的电流为3A时,的电流为3×16A=48A,不行;当的电流为8 A时,的电流为A=0.5A.干路总电流为8 A+0.5 A=8.5 A.10. D 解析:显然正常工作时电视机功率为85 W,电冰箱的功率为70 W,电风扇的功率为65 W,空调的功率为 1 364 W.因此功率最大的是空调机,选D.二、填空题三、** 解析:2×(60-16)×3×30× kW·h7.92 kW·h计算题** Ω 1 653 W 99度解析:设电炉电阻为,由得在200 V的电压下,一个月好用电能(按30天计算)2×30×1.653 kW·h99.18 kW·h≈99度.13.可能被烧毁14.(1) A (2) A W 电动机将被烧坏解析:(1)依题意得,电风扇电阻Ω=1 100 Ω,则电风扇正常运转时电流0.2 A.因电风扇是非纯电阻电器,根据能量守恒定律得电动机每秒中转化的机械能:J.电风扇效率99.8%.(2)当电风扇不转动时,电路相当于纯电阻电路,由欧姆定律得A110 A,电路实际消耗的电功率 W=24 200 W;由于电风扇实际消耗的电功率远大于其额定功率,且电能全部转化为热能,电动机将被烧坏.** V 31.25 W 解析:在分析用电器串联使用时,从安全角度考虑,要抓住哪一个用电器先达到额定值,尚未达到额定值的用电器一定不会烧坏,求解时宜用比例法计算.由,得.16.甲图解析:方法一:由知,>,因灯泡额定电压均为110 V,则:对甲图,有,;对乙图,有,<2.由知,甲电路消耗功率最小,应选甲图接法.这是一道要求电路消耗功率最小的问题,当给电路加的电压一定时,电路总电阻越大,电路中的电流就越小,电路消耗的总功率()就越小.方法二:对甲图,由于,所以电路消耗的总功率200 W;对乙图,由于,所以电路消耗的总功率2×()=2×(60+100) W=320 W,应选甲图接法.17.解析:(电路图如图1-6-5所示)由于220 V,8 A,则由得每个支路最大负载功率220×8 W=1 760 W,因此可设计出第一个支路为电冰箱与微波炉并联,额定功率为1 000 W+700 W=1 700 W<,第二个支路为洗衣机和电视机并联,额定功率为1 500 W+200 W=1 700 W<,第三个支路为暖风机与六个灯泡并联,额定功率为1 000 W+100 W×6=1 600 W<.图1-6-5点评:用电器的分布力求使每一支路均衡,有利于安全用电和用电设备正常工作.。

人教版高中物理选修1-1第一章第六节电流的热效应.docx

人教版高中物理选修1-1第一章第六节电流的热效应.docx

高中物理学习材料唐玲收集整理第六节电流的热效应建议用时实际用时满分实际得分90分钟100分一、选择题(本题包括10小题,每小题给出的四个选项中,有的只有一个选项正确,有的有多个选项正确,全部选对的得4分,选对但不全的得2分,有选错或不选的得0分,共40分)1.对于纯电阻用电器,下列说法中正确的是()A.如果额定功率相同,额定电流较大的用电器电阻较大B.如果额定功率相同,额定电流较大的用电器电阻较小C.如果额定电压相同,额定功率较大的用电器电阻较大D.如果额定电压相同,额定功率较大的用电器电阻较小2.两个电阻分别标有“1 A,4 W”和“2 A,1 W”字样,则它们的电阻之比是( )A.2∶1B.16∶1C.4∶1D.1∶163.对于连入电路的不同灯泡而言,亮度大的灯泡是()A.通过的电流大的灯泡B.两端电压大的灯泡C.电阻值大的灯泡D.消耗电功率大的灯泡4.标有“220 V,25 W”的甲灯与标有“24 V,25 W”的乙灯相比,下列说法中正确的是()A.甲灯比乙灯亮B.两灯均正常地发光时,亮度一定相同C.甲灯电阻比乙灯大D.甲灯的额定电流一定小于乙灯的额定电流5.用某种金属制成粗细均匀的导线,通以一定大小的恒定电流,过一段时间后,导线升高的温度()A.跟导线的长度成正比B.跟导线的长度成反比C.跟导线的横截面积成正比D.跟导线的横截面积的平方成反比6.有一台电风扇的铭牌上标有“220 V,50 W”的字样,其线圈的直流电阻为Ω,如果把它接入220 V的电路中,则下列求电风扇每分钟产生的热量的四种解法中,正确的是()D.7.26×7.如图1-6-1所示,电路两端的电压保持不变,电阻、、消耗的电功率一样大,则电阻之比∶∶是()图1-6-1A.1∶1∶1B.4∶1∶1C.1∶4∶4D.1∶2∶2图1-6-28.、两电阻串联后接入电源,改变电源的电压,测得电阻、的伏安特性曲线如图1-6-2所示,则电阻、和功率、的关系是( )A> B.<C.>D.<9.甲、乙两根同种材料制成的熔丝,甲的直径=0.5 mm,熔断电流为A;乙的直径=mm,熔断电流为A,取两根等长的用上述材料制成的甲、乙熔丝并联起来,则该并联电路允许通过的最大电流为()A.11 AB.10 AC.9.5 AD.8.5 A10.下面列出了不同品牌的电视机、电风扇、空调和电冰箱铭牌上的主要项目,试判断.正常工作时,其中功率最大的是()二、填空题(本题共8分.请将正确的答案填到横线上)11.16 W电子式节能灯的亮度相当于60 W的白炽灯.如果把家中两盏60 W白炽灯换用两盏16 W电子式节能灯,按每天使用3小时,每月30天计算,每月比原来节电kW·h.三、计算题(本题共6小题,共52分.解答时应写出必要的文字说明、方程式和重要的演算步骤,只写出最后答案的不能得分.有数值计算的题,答案中必须明确写出数值和单位)12. (8分)一只规格为“220 V,2 000 W”的电炉,求电炉在正常工作时的电阻.若电网电压为200 V,求电炉的实际功率.在200 V电压下,如果平均每天使用电炉2 h,求此电炉一个月要消耗多少度电?13. (8分)两用电器和上分别标有“110 V,12.1 Ω”和“110 V,6.05 Ω”.现将、串联接在电压为220 V的电源两端,电源内阻不计,且和均为纯电阻元件.试计算用电器和的实际功率,说明哪一个可能被烧毁.14. (8分)一台电风扇的额定功率是44 W,内电阻为Ω,接在220 V的电压下正常运转.求(1)电风扇正常运转时,通过它的电流多大?这台电风扇电动机的效率是多少?(2)若接上电源后,电风扇因故不能转动,这时通过它的电流多大?电风扇实际消耗的电功率多大?此时会发生什么问题?15. (8分)如图1-6-3所示,两个灯泡(220 V,100 W)和(220 V,25 W)串联后接在电路段.为使两灯泡安全使用,电路所加的电压最大为多少?电路段允许消耗的最大功率为多少?图1-6-316. (10分)如图1-6-4两只灯泡和分别标有“110 V,60 W”“110 V,100 W”字样,为了把它们接在220 V电路上都能正常发光,并要电路中消耗的功率最小,应采用哪种接法?图1-6-417. (10分)某房间的入户电线,如图1-6-4所示,现有工作电压为220 V的电器如下:100 W 的灯泡6只,200 W的电视机1台,1 000 W的电冰箱1台,1 500 W的洗衣机1台,700 W的微波炉1台,1 000 W 的暖风机1台,还有三只额定电流均为8 A的保险盒.如何将上述电器全部合理地接入电路?要求画出接线图,电器用后面指定的符号表示,例如功率为100 W的灯泡用表示,功率为200 W的电视机用电视机表示,保险盒用表示.图中是火线,是零线.图1-6-4第六节电流的热效应得分:一、选择题题号 1 2 3 4 5 6 7 8 9 10 答案二、填空题11.三、计算题12.13.14.15.16.17.第六节电流的热效应参考答案一、选择题1.BD 解析:由=可知,如果额定功率相同,则额定电流较大的用电器电阻较小.由公式=可知,如果额定电压相同,则额定功率较大的用电器电阻较小.2.B 解析:由公式,得则Ω=4Ω,Ω=Ω则.3.D4.BCD 解析:比较两灯泡的亮暗,要看功率大小.因为两灯功率一样,所以正常发光时亮度一定相同.故A错,B对,计算比较后看出C、D两项也对.5.D 解析:利用电流通过电阻产生的电热使导线的温度升高,由能量守恒建立关系式求解.金属导线的电阻为,通电后产生的电热为.设金属导体升高的温度Δ,由热学知识可知导体需要的热量为′Δ′Δ.电流产生的全部热量均被导线所吸收,即:′Δ.Δ′,故正确选项为D.6.C7.C8.BD 解析:由伏安特性曲线可知两电阻<;由于、两电阻串联,通过、的电流相等,根据可知<,故选B、D.9.D 解析:.当的电流为3A时,的电流为3×16A=48A,不行;当的电流为8 A时,的电流为 A=0.5 A.干路总电流为8 A+0.5 A=8.5 A.10. D 解析:显然正常工作时电视机功率为85 W,电冰箱的功率为70 W,电风扇的功率为65 W,空调的功率为 1 364 W.因此功率最大的是空调机,选D.二、填空题11.7.92 解析:()2×(60-16)×3×30× kW·h7.92 kW·h三、计算题12.24.2 Ω 1 653 W 99度解析:设电炉电阻为,由得在200 V的电压下,一个月好用电能(按30天计算)2×30×1.653 kW·h99.18 kW·h≈99度.13.可能被烧毁14.(1) A (2) A W 电动机将被烧坏解析:(1)依题意得,电风扇电阻Ω=1 100 Ω,则电风扇正常运转时电流0.2 A.因电风扇是非纯电阻电器,根据能量守恒定律得电动机每秒中转化的机械能:J.电风扇效率99.8%.(2)当电风扇不转动时,电路相当于纯电阻电路,由欧姆定律得A110 A,电路实际消耗的电功率 W=24 200 W;由于电风扇实际消耗的电功率远大于其额定功率,且电能全部转化为热能,电动机将被烧坏.15.275 V 31.25 W 解析:在分析用电器串联使用时,从安全角度考虑,要抓住哪一个用电器先达到额定值,尚未达到额定值的用电器一定不会烧坏,求解时宜用比例法计算.由,得.16.甲图解析:方法一:由知,>,因灯泡额定电压均为110 V,则:对甲图,有并,总并;对乙图,有,<,总<2.由知,甲电路消耗功率最小,应选甲图接法.这是一道要求电路消耗功率最小的问题,当给电路加的电压一定时,电路总电阻越大,电路中的电流就越小,电路消耗的总功率()就越小.方法二:对甲图,由于并,所以电路消耗的总功率总200 W;对乙图,由于,所以电路消耗的总功率总2×()=2×(60+100) W=320 W,应选甲图接法.17.解析:(电路图如图1-6-5所示)由于220 V,8 A,则由得每个支路最大负载功率220×8 W=1 760 W,因此可设计出第一个支路为电冰箱与微波炉并联,额定功率为1 000W+700 W=1 700 W<,第二个支路为洗衣机和电视机并联,额定功率为1 500 W+200 W=1 700 W<,第三个支路为暖风机与六个灯泡并联,额定功率为1 000 W+100 W×6=1 600 W<.图1-6-5点评:用电器的分布力求使每一支路均衡,有利于安全用电和用电设备正常工作.。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

2019-3-12 高中 物理 电流的热效应 计算题
(考试总分:100 分 考试时间: 120 分钟)
一、 计算题 (本题共计 10 小题,每题 10 分,共计100分) 1、一段阻值为4Ω的电阻丝连入电压为10 V 的电路中,求:
(1)电阻丝的热功率。

(2)1分钟内该电阻丝产生的热量。

2、某同学自制了一个电炉,已知该电炉工作时的电阻时
,工作时通过电炉的电流是4A ,求:
加在该电炉两端的电压是多少? 该电炉工作时,10s 内发的热是多少?
3、一个阻值为5Ω的定值电阻,通过的电流恒为2A ,求:
(1)定值电阻两端电压U ; (2)在1分钟内电阻产生的热量Q 。

4、右图家用电饭的电路原理图。

将电饭煲接到稳压电源上,当开关接通“加热”时,电热丝以额定功率给食
物加热,当食物蒸热后,开关接通“保温”挡,给食物保温,这时电热丝的功率为其额定功率的1/4,电流为1A ,已知分压电的阻值R=100Ω。

求:
(1)电热丝电阻r
(2)稳压电源输出的电压; (3)电热丝的额定功率。

5、如图所示,线路电压为220V ,每条输电线的电阻5r =Ω,电炉A 的电阻1100R =Ω.
(1)电炉A 上的电压和它消耗的功率各为多少?
(2)如果再并联上一个阻值相同的电炉B ,两个电炉上的电压和每个电炉消耗的功率各是多少?
6、如图所示是某款理发用的电吹风的电路图,它主要由电动机M 和电热丝R 构成。

当闭合开关、后,电
动机驱动风叶旋转,将空气从进风口吸入,经电热丝加热,形成热风后从出风口吹出。

已知电吹风的额定电压为220V ,吹冷风时的功率为120W ,吹热风时的功率为1000W 。

关于该电吹风,求:
(1)电热丝的电阻;
(2)若电吹风正常工作5分钟,则电动机消耗的电能是多少焦耳.
7、如图所示,电源电动势E =20 V ,内阻r =1 Ω,当接入定值电阻R =4 Ω时,电路中标有“3 V ,6
W”的灯泡L 和内阻R D =0.5 Ω的小型直流电动机D 都恰能正常工作。

求:
(1)电路中的电流大小I ; (2) 电动机的输出功率P 出。

8、如图所示的电路中,电源内阻r=2Ω,R 3=8Ω,L 是一个“12V ,12W ”的小灯泡,当调节R 1使电流表读数为
1.5A 时,小灯泡L 能正常发光,此时,在A 、B 两点间接入一个理想电压表,电压表的示数刚好为零,求: (1)电源电动势E 的大小; (2)电源的输出功率P 的大小; (3)电阻R 2的阻值大小。

9、一台电风扇的额定功率是66W ,内阻为2Ω,当它接在220V 的电压下正常运转。

求:
(1)电风扇正常运转时,通过它的电流多大?
(2)若接上电源后,电风扇因故不能转动,这时通过它的电流多大?电风扇实际消耗的电功率多大?此时可能会发生什么问题?
10、在如图所示的电路中,电源的电动势 E=6.0V ,内电阻不计,外电路的电阻 R=12.0Ω.闭合开关
S .求:
(1)通过电阻 R 的电流Ⅰ;
(2)通电 1分钟电阻 R 产生的热量 Q ;
(3)电阻 R 消耗的热功率 P
一、 计算题 (本题共计 10 小题,每题 10 分,共计100分) 1、【答案】(1)25W (2)1500J
【解析】(1)电阻丝的热功率
(2)1分钟内该电阻丝产生的热量:
2、【答案】
220V 8800J
【解析】
加在该电炉两端的电压为:
该电炉工作时,10s 内发的热为:
3、【答案】(1)10V (2)1200J
【解析】(1)定值电阻两端电压U=IR=2×5V=10V ; (2)在1分钟内电阻产生的热量Q=I 2Rt=22×5×60J=1200J 。

4、【答案】(1)100Ω(2)200V (3)400W
【解析】设电源输出电压为U ,则:U=I(R+r) I 2r=U 2/4r ,解得:r=100Ω
(2)稳压电源输出的电压U=I(R+r)=1×(100+100) V=200V (3)电热丝的额定功率P=U 2
/r=400W 。

5、【答案】(1)200V ,400V (2)183V ,336W
【解析】(1)根据闭合电路欧姆定律得: 220
2A 225100
A U I A r R =
==+⨯+
电炉A 两端的电压: 2100V 200V A A U IR ==⨯=
消耗的功率: 2
4100W=400W A A P I R ==⨯
(2)当再并联一个相同的电炉B ,电路的总电阻为: 1260A B
A B
R R R r R R =+=Ω+
根据闭合电路欧姆定律得: 1122011
225503
U I A A r R =
==+⨯+
电炉两端的电压为: 11111
501833
U I R V V ==⨯=
每个电炉消耗的功率为: 2
11=336W U P R
=。

6、【答案】(1)
(2) E 电=3×105J
【解析】 (1)电机和电阻并联,当吹热风时,电阻消耗的功率为P=P 热-P 冷=1000-120W=880W , 由
,可得
(2)当电吹风正常工作时,电动机M 和电热丝R 并联,电吹风的功率为1000W ,所以5分钟消耗的电能E 电=Pt=1000×5×60=3×105J 【点睛】
本题考查了电吹风的电路结构及电功率的计算问题;对于这类结合生活中的电器考查电路连接情况的题目,
要结合串并联电路的电流流向特点进行分析.
7、【答案】(1)2 A (2)12 W
【解析】 (1) 灯泡L 正常发光,电路中的电流为;
(2) 由闭合电路欧姆定律可求得,电动机的额定电压为 U D =E-I (r+R )-U L =20-2×(1+4)-3=7V
电动机的总功率为:P 总=IU D =2×7=14W 电动机的热功率为:P 热=I 2R D =22×0.5=2W
所以电动机的输出功率为:P 出=P 总-P 热=14-2=12W 。

8、【答案】(1)23V (2)30W (3) 24Ω
【解析】(1)灯的电阻 设L 灯与R 3支路上电流为I 1,
由闭合电路欧姆定律E=U+Ir
∴E=I 1(R 3+R L )+Ir=I 1R 3+ I 1R L +Ir=1×8+12+1.5×2=23V (2)由P=EI-I 2r=23×1.5-1.52×2=30W
(3)通过R 1,R 2支路上电流I 2=I-I 1=1.5-1=0.5A A 、B 两点间电压表示数为零,则U R2=U L =12V 所以
9、【答案】(1)0.3A (2)会烧坏电机
【解析】(1)电风扇正常运转时,根据公式P=UI 得到: 660.3220P W I A U V
=
== (2)电风扇不能转动时,为纯电阻,根据欧姆定律,电流: 220'1102U V I A R A
=
== 电风扇实际消耗的电功率为:P 实=UI′=220×110=2.42×104W=24.2KW,会烧坏电机.
10、【答案】(1)0.5A (2)180J (2)3W
【解析】(1)由闭合电路欧姆定律知,电路中的电流
(2) 通电1分钟电阻 R 产生的热量
(3) 电阻 R 消耗的热功率。
