带环形阻尼器的面外约束耗能钢板剪力墙及其施工方法与相关技术
墙式阻尼器施工方案

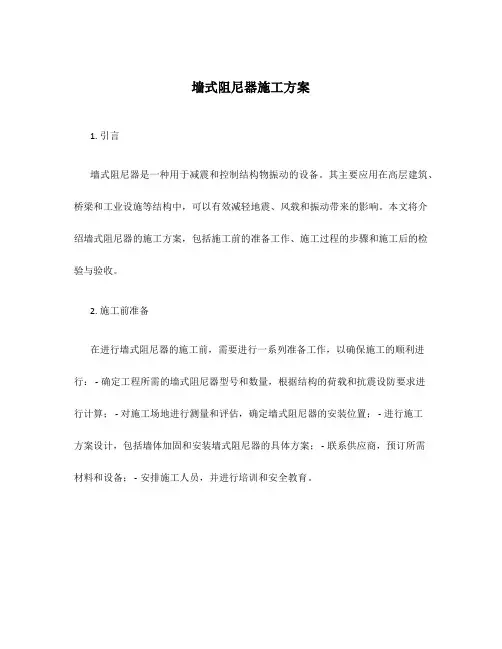

墙式阻尼器施工方案1. 引言墙式阻尼器是一种用于减震和控制结构物振动的设备。
其主要应用在高层建筑、桥梁和工业设施等结构中，可以有效减轻地震、风载和振动带来的影响。
本文将介绍墙式阻尼器的施工方案，包括施工前的准备工作、施工过程的步骤和施工后的检验与验收。
2. 施工前准备在进行墙式阻尼器的施工前，需要进行一系列准备工作，以确保施工的顺利进行： - 确定工程所需的墙式阻尼器型号和数量，根据结构的荷载和抗震设防要求进行计算； - 对施工场地进行测量和评估，确定墙式阻尼器的安装位置； - 进行施工方案设计，包括墙体加固和安装墙式阻尼器的具体方案； - 联系供应商，预订所需材料和设备； - 安排施工人员，并进行培训和安全教育。
3. 施工过程3.1 墙体加固在安装墙式阻尼器之前，需要对墙体进行加固，以增强其承载能力和稳定性。
墙体加固的步骤如下： 1. 清理墙体表面，确保墙体表面平整、干净，并清除杂质和障碍物； 2. 执行墙体强度增强措施，如使用钢板加固、喷涂纤维增强材料等； 3. 根据设计要求，安装加固筋和加固板。
3.2 墙式阻尼器的安装墙式阻尼器的安装需要按照以下步骤进行： 1. 将墙式阻尼器的材料和设备准备齐全，包括阻尼器本体、连接件、螺栓等； 2. 根据设计要求，在墙体上标记出墙式阻尼器的安装位置； 3. 在标记位置处，使用电钻和钢筋切割机等工具，开孔和切割墙体； 4. 将墙式阻尼器安装在切割的孔洞内，通过螺栓和连接件固定住； 5. 确保墙式阻尼器的安装牢固、垂直并与结构相连。
3.3 阻尼器调试与测试完成墙式阻尼器的安装后，需要进行调试与测试，以确保其正常运行和效果的达到要求。
具体步骤如下： 1. 根据阻尼器的使用说明书，进行调试和设定，确保阻尼器的参数和工作方式正确； 2. 对墙式阻尼器进行负荷测试，模拟地震、风载等荷载情况，并观察阻尼器的工作情况； 3. 根据测试结果，调整和优化阻尼器的参数，以达到最佳的减震效果。
钢板剪力墙施工方案.

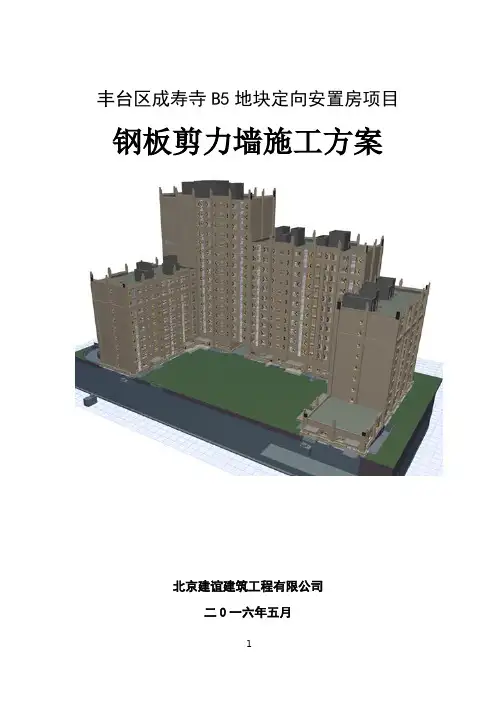

丰台区成寿寺B5地块定向安置房项目钢板剪力墙施工方案北京建谊建筑工程有限公司二0一六年五月编制人：审核人：审批人：编制时间：目录一、编制依据 (4)二、工程概况 (4)三、施工准备 (5)四、施工方法 (7)五、质量控制 (7)六、注意事项 (20)一、编制依据本施工方案主要编制依据如下：1.1业主提供本项目相关的图纸1.2现行有关技术规范、标准相关规范规程二、工程概况本工程1#和4#楼采用钢框架-阻尼板墙体系，2#和3#楼采用钢管混凝土-钢板剪力墙体系。
三、施工准备3.1技术准备1）充分熟悉图纸，认真学习相关规范、规程、施工质量检验评定标准及图集。
参加设计交底和图纸会审，对交底内容进行学习、讨论，做好施工前的准备工作。
2）技术员将洽商变更内容及时通知施工管理人员，对施工班组人员进行分项施工交底、确保施工时的混凝土的标号符合图纸要求。
3）施工前根据本工程的特点及在施工过程中针对不同部位，由工长以书面形式向各班组和操作工人做详细的书面技术交底和安全交底。
3.2材料准备3.2.1钢板墙：布置图（电梯井）3.3 施工测量器具四、施工方法4.1钢板墙加工工艺本工程在塔楼内电梯井位置设置有钢板剪力墙，基本形式如下：此类钢板墙加工采用钢板组合方式，设计要求内部焊接栓钉的，则在钢板组装之前先将栓钉焊接，然后在两块钢板之间间隔500mm焊接筋板以防止钢板变形。
4.2钢板剪力墙安装施工流程4.3整体施工顺序地下施工阶段：地下施工阶段随基础施工顺序进行钢结构吊装作业，各单体楼栋施工顺序严格按楼栋分区进行流水施工，多工种合理穿插，使塔吊利用率最大化。
4.4吊点设置4.4.1吊点位置及吊点数根据剪力墙形状、断面、长度、起重机性能等具体情况确定。
4.4.2一般剪力墙弹性和刚性都很好，吊点采用一点正吊。
吊点设置在柱顶处，柱身竖直，吊点通过柱重心位置，易于起吊、对线、校正。
当剪力墙构件为不规则异性构件时，吊点应计算确定。
4.5起吊方法4.5.1起吊时剪力墙必须垂直，尽量做到回转扶直，根部不拖。

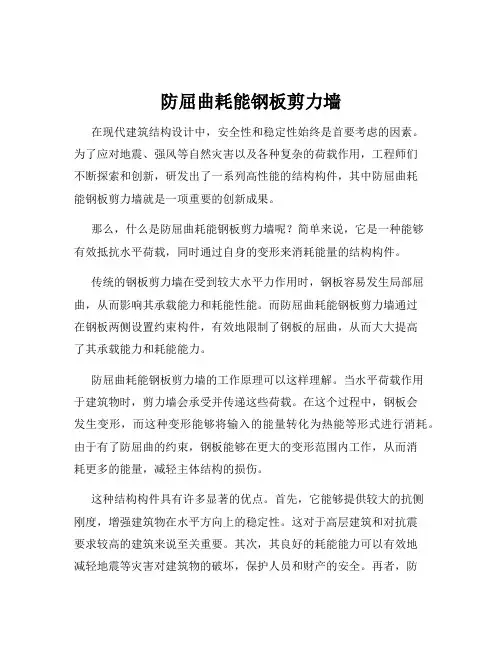

防屈曲耗能钢板剪力墙
防屈曲耗能钢板剪力墙在现代建筑结构设计中，安全性和稳定性始终是首要考虑的因素。
为了应对地震、强风等自然灾害以及各种复杂的荷载作用，工程师们不断探索和创新，研发出了一系列高性能的结构构件，其中防屈曲耗能钢板剪力墙就是一项重要的创新成果。
那么，什么是防屈曲耗能钢板剪力墙呢？简单来说，它是一种能够有效抵抗水平荷载，同时通过自身的变形来消耗能量的结构构件。
传统的钢板剪力墙在受到较大水平力作用时，钢板容易发生局部屈曲，从而影响其承载能力和耗能性能。
而防屈曲耗能钢板剪力墙通过在钢板两侧设置约束构件，有效地限制了钢板的屈曲，从而大大提高了其承载能力和耗能能力。
防屈曲耗能钢板剪力墙的工作原理可以这样理解。
当水平荷载作用于建筑物时，剪力墙会承受并传递这些荷载。
在这个过程中，钢板会发生变形，而这种变形能够将输入的能量转化为热能等形式进行消耗。
由于有了防屈曲的约束，钢板能够在更大的变形范围内工作，从而消耗更多的能量，减轻主体结构的损伤。
这种结构构件具有许多显著的优点。
首先，它能够提供较大的抗侧刚度，增强建筑物在水平方向上的稳定性。
这对于高层建筑和对抗震要求较高的建筑来说至关重要。
其次，其良好的耗能能力可以有效地减轻地震等灾害对建筑物的破坏，保护人员和财产的安全。
再者，防屈曲耗能钢板剪力墙的施工相对较为简便，可以在一定程度上缩短工期，降低工程成本。
在实际应用中，防屈曲耗能钢板剪力墙需要根据具体的建筑结构和设计要求进行合理的布置。
一般来说，它可以布置在建筑物的核心筒、框架结构的周边等位置，以形成有效的抗侧力体系。
同时，在设计过程中，还需要考虑钢板的厚度、约束构件的形式和参数等因素，以确保剪力墙能够发挥最佳的性能。
为了更好地了解防屈曲耗能钢板剪力墙的性能，科研人员进行了大量的试验研究。
通过模拟地震作用等加载条件，对不同参数的剪力墙进行测试，获取其承载能力、变形能力、耗能能力等关键数据。
这些试验研究为工程设计提供了重要的依据，使得防屈曲耗能钢板剪力墙在实际工程中的应用更加科学、合理。
剪力墙加固方案
剪力墙加固方案在建筑结构中，剪力墙起着至关重要的作用，它承担着水平荷载和竖向荷载，保障着建筑物的稳定性和安全性。
然而，由于各种原因，如设计缺陷、施工质量问题、使用年限过长、自然灾害等，剪力墙可能会出现强度不足、开裂、变形等问题，这时候就需要采取有效的加固措施。
下面将详细介绍几种常见的剪力墙加固方案。
一、粘钢加固法粘钢加固法是一种常用的剪力墙加固方法。
它是通过在剪力墙表面粘贴钢板，利用胶粘剂将钢板与混凝土牢固地粘结在一起，从而提高剪力墙的承载能力和抗震性能。
在实施粘钢加固法时，首先需要对剪力墙表面进行处理，去除表面的疏松层、油污等杂质，使表面平整、干净、粗糙。
然后，根据剪力墙的受力情况和加固要求，确定钢板的尺寸和位置，并在钢板上预先钻好螺栓孔。
接下来，将胶粘剂均匀地涂抹在剪力墙表面和钢板上，将钢板粘贴在预定位置，并使用螺栓进行固定和加压，确保钢板与混凝土之间紧密贴合。
最后，在钢板表面进行防护处理，如涂抹防锈漆等。
粘钢加固法具有施工简单、工期短、对结构的影响小等优点，但也存在胶粘剂的耐久性问题和钢板的防火问题。
二、碳纤维加固法碳纤维加固法是一种新型的剪力墙加固方法，具有高强高效、施工便捷、耐腐蚀等优点。
这种方法是将碳纤维布或碳纤维板粘贴在剪力墙表面，通过胶粘剂与混凝土形成整体共同工作。
施工前，同样需要对剪力墙表面进行处理，确保表面干净、平整。
然后，按照设计要求裁剪碳纤维布或板，并将胶粘剂均匀涂抹在剪力墙表面和碳纤维材料上，进行粘贴和压实。
为了保证加固效果，通常需要多层粘贴碳纤维材料，并在表面进行防护处理。
碳纤维加固法适用于各种形状和尺寸的剪力墙，但加固成本相对较高。
三、增大截面加固法增大截面加固法是通过增加剪力墙的截面尺寸，提高其承载能力和抗震性能。
具体操作时，需要在剪力墙的一侧或两侧浇筑新的混凝土，增加其厚度，并配置相应的钢筋。
施工过程中，要对原有的混凝土表面进行凿毛处理，设置拉结钢筋，以保证新旧混凝土能够共同工作。

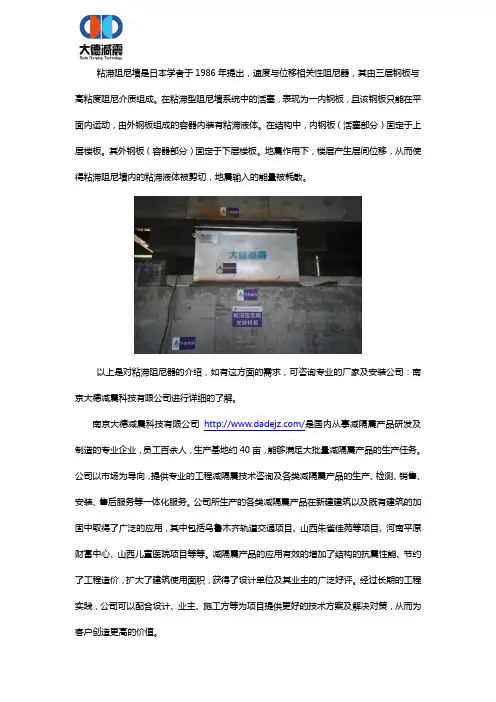

粘滞阻尼墙施工及安装工艺
粘滞阻尼墙是日本学者于1986年提出，速度与位移相关性阻尼器，其由三层钢板与高粘度阻尼介质组成。
在粘滞型阻尼墙系统中的活塞，表现为一内钢板，且该钢板只能在平面内运动，由外钢板组成的容器内装有粘滞液体。
在结构中，内钢板（活塞部分）固定于上层楼板。
其外钢板（容器部分）固定于下层楼板。
地震作用下，楼层产生层间位移，从而使得粘滞阻尼墙内的粘滞液体被剪切，地震输入的能量被耗散。
以上是对粘滞阻尼器的介绍，如有这方面的需求，可咨询专业的厂家及安装公司：南京大德减震科技有限公司进行详细的了解。
南京大德减震科技有限公司/是国内从事减隔震产品研发及制造的专业企业，员工百余人，生产基地约40亩，能够满足大批量减隔震产品的生产任务。
公司以市场为导向，提供专业的工程减隔震技术咨询及各类减隔震产品的生产、检测、销售、安装、售后服务等一体化服务。
公司所生产的各类减隔震产品在新建建筑以及既有建筑的加固中取得了广泛的应用，其中包括乌鲁木齐轨道交通项目、山西朱雀佳苑等项目、河南平原财富中心、山西儿童医院项目等等。
减隔震产品的应用有效的增加了结构的抗震性能、节约了工程造价，扩大了建筑使用面积，获得了设计单位及其业主的广泛好评。
经过长期的工程实践，公司可以配合设计、业主、施工方等为项目提供更好的技术方案及解决对策，从而为客户创造更高的价值。

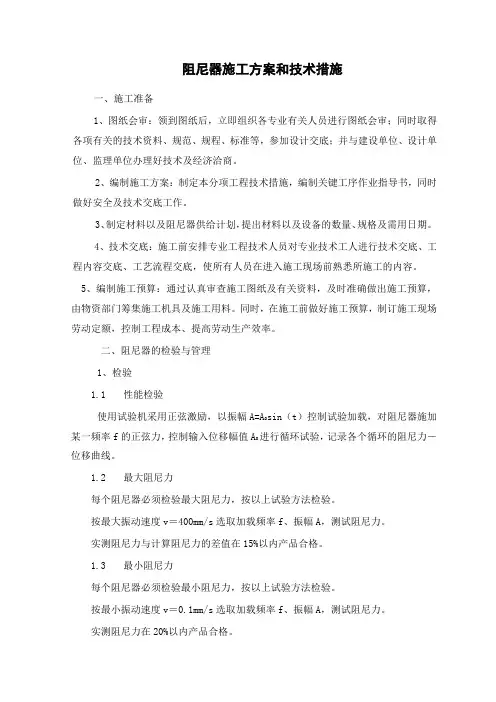

阻尼器施工方案和技术措施
阻尼器施工方案和技术措施一、施工准备1、图纸会审：领到图纸后，立即组织各专业有关人员进行图纸会审；同时取得各项有关的技术资料、规范、规程、标准等，参加设计交底；并与建设单位、设计单位、监理单位办理好技术及经济洽商。
2、编制施工方案：制定本分项工程技术措施，编制关键工序作业指导书，同时做好安全及技术交底工作。
3、制定材料以及阻尼器供给计划，提出材料以及设备的数量、规格及需用日期。
4、技术交底：施工前安排专业工程技术人员对专业技术工人进行技术交底、工程内容交底、工艺流程交底，使所有人员在进入施工现场前熟悉所施工的内容。
5、编制施工预算：通过认真审查施工图纸及有关资料，及时准确做出施工预算，由物资部门筹集施工机具及施工用料。
同时，在施工前做好施工预算，制订施工现场劳动定额，控制工程成本、提高劳动生产效率。
二、阻尼器的检验与管理1、检验1.1性能检验使用试验机采用正弦激励，以振幅A=Asin（t）控制试验加载，对阻尼器施加进行循环试验，记录各个循环的阻尼力－某一频率f的正弦力，控制输入位移幅值A位移曲线。
1.2最大阻尼力每个阻尼器必须检验最大阻尼力，按以上试验方法检验。
按最大振动速度v＝400mm/s选取加载频率f、振幅A，测试阻尼力。
实测阻尼力与计算阻尼力的差值在15%以内产品合格。
1.3最小阻尼力每个阻尼器必须检验最小阻尼力，按以上试验方法检验。
按最小振动速度v＝0.1mm/s选取加载频率f、振幅A，测试阻尼力。
实测阻尼力在20%以内产品合格。
1.4最大行程在试验机上进行，用加载速度V=3㎜/s恒速加载方法进行，测量阻尼器最大与最小长度，计算最大变形量1.5求证阻尼系数C与阻尼指数在50～400mm/s之间，选取八个加载速度，按以上试验方法进行动态试验，记录八个阻尼力一位移曲，求证阻尼系数C与阻尼指数，并绘制阻尼力与速度曲线。
2、产品的外观质量2.1表面镀层的测量油漆表面镀层按GB/T1764-1979用漆膜测厚仪测定干膜厚度，涂装完毕后测定漆膜总厚度，按每1～3㎡测一个点（或另行规定），90%以上测点的膜厚值须达到规定值，未达规定值的膜厚值不低于规定值的90%，否则应补涂或加厚一道2.2阻尼器的主要尺寸的测量阻尼器的销轴尺寸的测量阻尼器的销轴中心距的测量阻尼器外径的测量阻尼器法兰尺寸的测量3、检验阻尼器出厂需提供：3.1原材料检验报告；3.2无损检测报告；3.3阻尼器力学性能检验报告；3.4阻尼器耐久试验报告；3.5质保书出厂证明；3.6其它相关技术报告。
钢板剪力墙安装施工方法
钢板剪力墙安装施工方法关键信息项：1、施工范围及工程概况：＿___________________________2、施工准备：＿___________________________3、施工流程：＿___________________________4、质量标准：＿___________________________5、安全措施：＿___________________________6、验收程序：＿___________________________7、违约责任：＿___________________________1、施工范围及工程概况11 明确本协议所涵盖的钢板剪力墙安装施工的具体区域和范围。
111 详细描述工程的基本情况，包括建筑物的结构特点、钢板剪力墙的设计要求等。
2、施工准备21 技术准备211 施工前应熟悉施工图纸和相关技术规范，制定详细的施工方案。
212 对施工人员进行技术交底，确保其了解施工工艺和质量要求。
22 材料准备221 确保所使用的钢板、连接件等材料符合设计要求和相关标准，具备质量合格证明文件。
222 对材料进行检验和验收，不合格的材料不得使用。
23 设备准备231 配备齐全所需的施工设备，如起重机、电焊机等，并确保设备性能良好。
232 对设备进行定期维护和保养，保证施工过程中的正常运行。
3、施工流程31 测量放线311 根据设计图纸，准确放出钢板剪力墙的安装位置和控制线。
312 对测量数据进行复核，确保准确性。
32 构件运输与堆放321 合理安排构件的运输路线和方式，防止构件在运输过程中受损。
322 按照规定的要求对构件进行堆放，做好防护措施。
33 构件安装331 采用合适的起重设备将钢板剪力墙构件吊运至安装位置。
332 进行初步就位和调整，保证构件的位置和垂直度符合要求。
333 使用连接件将构件固定，拧紧螺栓或焊接牢固。
34 焊接作业341 焊接人员应具备相应的资质证书，按照焊接工艺要求进行作业。
钢板剪力墙施工技术方案
钢板剪力墙施工技术方案模板一：【钢板剪力墙施工技术方案】1. 方案概述1.1 技术方案名称1.2 编制目的1.3 项目背景及目标1.4 施工原则2. 工程准备2.1 设计图纸分析与优化2.2 材料选用及质量控制2.3 施工设备准备3. 基础工程3.1 地基处理3.2 基坑开挖与支护3.3 基础浇筑与养护4. 钢板剪力墙施工4.1 板件切割与加工4.2 钢板安装及调整4.3 钢板连接4.4 钢板清理与防护5. 墙体混凝土浇筑5.1 模板搭设与调整5.2 钢筋布置与绑扎5.3 混凝土浇筑5.4 墙体养护6. 质量与安全控制6.1 施工质量控制措施6.2 施工安全控制措施6.3 质量与安全验收标准7. 环境保护与文明施工7.1 施工噪音控制7.2 施工粉尘控制7.3 废弃材料处理8. 竣工验收与保修8.1 竣工验收要求8.2 保修期及保修范围【附件】1. 设计图纸及技术文件2. 建设工程质量验收报告3. 施工安全计划书4. 施工组织设计方案5. 现场施工记录6. 钢板剪力墙施工照片【法律名词及注释】1. 建造法律法规解读2. 建造工程施工合同解释3. 施工安全法规解读4. 环境保护法律法规说明---模板二：【钢板剪力墙施工技术方案】1. 方案概述1.1 方案名称1.2 编制目的与背景1.3 施工范围与目标2. 工程准备2.1 设计文件评审2.2 材料选型与采购2.3 设备准备与调试3. 施工方案3.1 地基处理3.1.1 地质勘察与分析3.1.2 地基处理方式选择3.1.3 地基处理施工工艺3.2 基坑开挖3.2.1 基坑开挖方式与尺寸控制3.2.2 基坑支护体系选择3.2.3 基坑排水与检查井施工3.3 钢板剪力墙施工3.3.1 钢板预加工与定位3.3.2 钢板安装施工工艺3.3.3 钢板连接与校正3.3.4 钢板保护与防锈处理3.4 混凝土浇筑3.4.1 墙体模板搭设与调整3.4.2 钢筋布置与绑扎3.4.3 混凝土配制与施工3.4.4 浇筑与养护措施4. 施工质量与安全控制4.1 质量控制4.1.1 施工材料质量监控4.1.2 施工工艺与质量验收4.1.3 施工质量纠偏及处理4.2 安全控制4.2.1 施工安全防护措施4.2.2 安全生产监督与管理4.2.3 突发事件应急预案5. 环境保护与文明施工5.1 环境保护要求5.1.1 噪音、粉尘及废水控制5.1.2 施工废弃物处理与回收利用5.1.3 施工现场环境保护监测6. 竣工验收与保修6.1 竣工验收要求6.2 保修责任与期限【附件】1. 施工图纸及设计文件2. 材料质量检测报告3. 施工进度计划4. 现场监测记录5. 试验报告与检验记录6. 施工安全管理制度【法律名词及注释】1. 建造法律法规解读2. 建造工程施工规范解释3. 施工安全法规解读与应用4. 环境保护法律法规说明及要求。
剪力墙结构连梁抗震阻尼器施工工法
剪力墙结构连梁抗震阻尼器施工工法剪力墙结构连梁抗震阻尼器施工工法一、前言剪力墙结构连梁抗震阻尼器是一种在剪力墙与连梁的连接处设置阻尼装置，用于增加结构抗震能力的工法。
在大型建筑物的抗震设计中，剪力墙具有重要的作用，而连梁可在地震时起到连梁作用以增强结构刚度和强度。
该工法可以在结构的设计和施工中起到重要的作用，本文将对该工法进行详细介绍。
二、工法特点剪力墙结构连梁抗震阻尼器工法的主要特点包括：1. 增强结构的抗震能力，有效减小地震荷载对结构的影响。
2. 结构的运动响应更加均匀和稳定，减小了结构的动态变形。
3. 工法具有较高的可靠性和稳定性，能够在较长时间内保持工作性能。
4. 工法施工周期相对较短，施工成本较低。
三、适应范围该工法适用于各种剪力墙结构的抗震加固和新建工程，特别适合在地震多发地区应用。
它可以用于各种建筑类型，包括住宅、商业建筑、工业建筑等。
四、工艺原理该工法通过在剪力墙和连梁之间设置阻尼装置，改变结构的动力特性，从而增强结构的抗震能力。
工法采用的技术措施包括：1. 选择合适的阻尼装置，根据结构的抗震设计要求和实际情况确定阻尼装置的类型和参数。
2. 确定阻尼装置的布置位置和数量，保证各部位的连梁和剪力墙均能得到有效的抗震能力提升。
3. 使用适当的材料和施工技术，确保阻尼装置与结构的连接牢固可靠。
4. 对施工过程中的质量控制和安全措施进行有效管理，确保施工过程的稳定和安全。
五、施工工艺1. 准备工作：确定剪力墙和连梁的布置，并按照设计要求进行具体的准备工作。
2. 安装阻尼装置：根据设计要求和施工图纸，将阻尼装置安装到剪力墙和连梁的连接处。
3. 连接剪力墙与连梁：使用合适的连接技术，将剪力墙和连梁连接起来，确保连接处的刚性和稳定性。
4. 调整和调试：对安装好的阻尼装置进行调整和调试，使其达到设计要求的性能。
5. 竣工验收：进行竣工验收，并对施工过程中的质量进行检测和评估。
六、劳动组织在施工过程中，需要组织合适的劳动力来完成各个工作环节。
超高层建筑粘滞阻尼墙与外框钢结构同步安装工法
超高层建筑粘滞阻尼墙与外框钢结构同步安装工法1.前言随着社会的进步，城市的快速发展，超高层建筑越来越多。
随着建筑高度不断升高，建筑物受风荷载及地震荷载的影响越剧烈，建筑上方的晃动感越强烈。
为了解决这一难题，超高层建筑在设计过程中都会安装阻尼器或增加剪力墙，提高结构的抗风及抗震性能。
阻尼器一般分为位移型和速度型，常见的位移型阻尼器有防屈曲支撑、软钢剪切钢板阻尼墙等，常见的速度型阻尼器有筒式粘滞阻尼器、粘滞阻尼墙等。
粘滞阻尼墙是一种新型减震消能元件，与其他阻尼器相比，粘滞阻尼墙可充分利用墙体所提供的空间，产生足够大的阻尼力；既适合新建工程的减震设计，又能用于现有结构的抗震加固，是目前较为理想的阻尼消能元件。
粘滞阻尼墙在施工中应用较少，无成熟的施工经验可借鉴，并且粘滞阻尼墙施工存在如何与主体钢结构进行可靠连接、施工精度难控制等技术难题。
厦门国际中心项目技术人员结合项目施工实际情况，通过对粘滞阻尼墙进行深化设计，将连接附件与结构钢梁一体化加工，优化连接部位的连接方式等方法，彻底解决了粘滞阻尼墙与结构可靠连接及施工精度控制等技术难题，保证了粘滞阻尼墙的安装质量，优化了施工工序，达到了良好的效果。
通过对粘滞阻尼墙的施工经验进行总结，形成了本工法。
2.工法特点2.0.1不需要复杂的装置和特殊的材料，施工安装方便，能有效的缩减安装工期。
2.0.2占用面积小，不影响建筑使用功能。
粘滞阻尼墙可设置在墙壁内，部分起到内隔墙的作用，不需占用大量的建筑面积，不影响建筑物的使用功能。
2.0.3具有阻尼力大，循环性好、地震后复位性好等技术特点，可以同时满足高层风荷载舒适度及抗震要求，可依据建筑规模及减震要求，自由设计阻尼墙参数。
2.0.4阻尼墙内粘性体耐久性高，不易起变化，且不需维修保养，后期维修成本低。
3.适用范围适用范围较广，即可用在一般的多层房屋结构，也可用于各种类型的高层和超高层建筑结构，还可用于现有结构的抗震加固。
钢板剪力墙施工方案(两篇)
引言概述：钢板剪力墙是一种常用于建筑结构中的抗震墙体。
它通过将钢板置于墙体中部，以提高整体结构的承载能力和抗震性能。
本文将详细介绍钢板剪力墙的施工方案，包括施工准备、施工方法、质量控制等内容。
正文内容：1.施工准备1.1指定专业施工团队：选择有丰富经验的施工队伍，具备相关资质和证书，保证施工质量。
1.2准备材料和设备：包括所需钢板、钢筋、混凝土等建筑材料，以及各种施工工具和设备。
1.3编制详细施工方案：根据设计图纸和施工要求，编制施工方案，包括施工过程、安全措施等内容。
2.施工方法2.1基础施工：首先进行基础的施工工作，包括地基处理、基础的浇筑等。
2.2钢板安装：根据设计图纸的要求，进行钢板的安装工作，确保钢板与墙体之间的紧密连接。
2.3钢筋制作：根据设计要求和施工方案，进行钢筋的制作和加工，确保钢筋的质量和精度。
2.4混凝土浇筑：在钢板和钢筋安装完成后，进行混凝土的浇筑工作，保证墙体的稳定性和承载能力。
2.5后续处理：完成混凝土浇筑后，进行后续处理工作，包括拆模、防水处理等。
3.质量控制3.1施工过程监督：设置专职监理人员，对施工过程进行全程监督和检查，确保施工质量符合要求。
3.2材料检验：对使用的材料进行抽样检测，确保材料质量达到标准要求。
3.3焊接质量控制：钢板剪力墙中的钢板连接通常采用焊接方法，需要对焊接质量进行严格控制。
3.4混凝土强度检测：在混凝土浇筑后，进行强度检测，确保混凝土达到设计要求的强度标准。
3.5施工质量验收：在施工完成后，进行全面的质量验收工作，包括结构稳定性、尺寸精度等方面的检验。
4.安全措施4.1施工人员培训：对参与施工的人员进行安全培训，提高他们的安全意识和技能。
4.2安全设施设置：针对钢板剪力墙施工过程中的危险点，设置必要的安全设施，如防护网、安全带等。
4.3施工现场管理：严格按照安全管理制度进行施工现场管理，包括人员管控、危险源管理等。
5.施工质量总结钢板剪力墙施工方案的执行需要严格按照相关规范和要求进行，通过施工准备、施工方法、质量控制和安全措施的合理安排和实施，可以确保施工质量，提高钢板剪力墙的抗震性能和整体结构的稳定性。
关于约束超高层钢板剪力墙变形施工工法
关于约束超高层钢板剪力墙变形施工工法关于约束超高层钢板剪力墙变形施工工法的文章一、前言随着城市化进程的加快，超高层建筑的建设也越来越多。
对于超高层建筑的结构设计和施工工艺要求也越来越高，其中约束超高层钢板剪力墙变形施工工法是一种非常有效的工艺。
二、工法特点约束超高层钢板剪力墙变形施工工法具有以下几个特点：1. 施工周期短：该工法采用了提前制作钢板剪力墙的形式，使得施工周期大大缩短，能够更快地完成超高层建筑的施工。
2. 节约材料：由于采用了约束超高层钢板剪力墙，其材料使用量相对较少，进一步节约了施工成本。
3. 结构坚固稳定：约束超高层钢板剪力墙能够有效地提高建筑的抗震能力和整体结构的强度，提供了更好的居住体验。
三、适应范围约束超高层钢板剪力墙变形施工工法适用于各类超高层建筑，特别是对于抗震等级要求较高的建筑项目。
无论是商业建筑、办公楼、住宅还是其他类型的建筑，都可以采用该工法进行施工。
四、工艺原理约束超高层钢板剪力墙变形施工工法的基本原理是通过预制钢板剪力墙和可调节型连接件的结合，实现墙体的强度和稳定性。
具体的施工工艺包括以下几个方面：1. 墙体预制：将钢板剪力墙预制成整体结构，并根据设计要求进行加固和防腐处理。
2. 连接件安装：在工地现场根据墙体位置和楼层高度，进行连接件的安装，并进行调整和固定。
3.墙体装配：将预制的钢板剪力墙进行吊装和安装，并进行连接件的连接和调整，以确保墙体的稳定性和强度。
五、施工工艺针对约束超高层钢板剪力墙变形施工工法的施工工艺，具体分为以下几个阶段：1. 基坑准备：清理施工现场，进行地基处理和基坑开挖。
2. 钢结构安装：按照设计要求进行钢结构的安装，包括钢柱、钢梁和钢板剪力墙等。
3. 钢板剪力墙预制和加固：将钢板剪力墙进行加工和预制，并进行加固和防腐处理。
4. 连接件安装和调整：根据设计要求，在工地现场进行连接件的安装和调整，以确保墙体的连接牢固和稳定。
5. 钢板剪力墙吊装和安装：对预制好的钢板剪力墙进行吊装和安装，并进行连接件的连接和调整，确保墙体的稳定和强度。
层间墙式金属剪切阻尼器安装施工工法
层间墙式金属剪切阻尼器安装施工工法层间墙式金属剪切阻尼器安装施工工法一、前言层间墙式金属剪切阻尼器是一种用于提升建筑结构抗震性能的装置，具有较好的耐久性和可靠性。
本文将详细介绍层间墙式金属剪切阻尼器的安装施工工法。
二、工法特点层间墙式金属剪切阻尼器具有以下几个特点：1. 安装便利：层间墙式金属剪切阻尼器由金属板和粘接材料组成，可在施工现场进行现浇施工，安装灵活便捷。
2. 高抗剪切性能：金属板采用特殊形状，使其在地震加载下具有较好的剪切变形能力，可有效消耗建筑结构地震能量。
3. 适应性广泛：层间墙式金属剪切阻尼器适用于各类建筑结构，如住宅、商业建筑、桥梁等。
4. 耐久性好：金属板采用高强度材料制作，具有较长的使用寿命。
三、适应范围层间墙式金属剪切阻尼器适用于地震烈度较高或结构抗震性能要求较高的建筑工程，特别适合于地震易发区。
四、工艺原理层间墙式金属剪切阻尼器通过金属板的剪切变形来消耗地震能量，从而改善建筑结构的抗震性能。
在施工工法中，需要注意以下几点：1. 保证金属板和结构之间的粘接强度，采取合理的粘接措施，如使用高强度粘合剂。
2. 确保金属板的剪切变形充分发挥，考虑金属板的尺寸和布置方式。
3. 针对不同地震波的要求，选择适当的金属板材质和厚度。
五、施工工艺1. 检查结构：对建筑结构进行检查，确保其符合安装层间墙式金属剪切阻尼器的要求，并进行必要的加固处理。
2. 准备施工材料：准备好金属板、粘合剂和其他施工所需材料。
3. 清理施工现场：确保施工现场整洁，并将结构表面清理干净，以保证粘接效果。
4. 粘接金属板：采用粘合剂将金属板粘贴在结构表面，按照设计要求进行布置和粘接。
5. 完成粘接：确保粘合剂充分固化，达到设计要求的强度。
6. 完成安装：确认所有金属板都已经安装完毕，并按照设计要求进行验收。
六、劳动组织施工过程中，需要有足够的工人进行金属板的粘接和安装工作，同时需要有配套的管理人员对施工过程进行协调和监督。
超高层建筑钢板剪力墙施工技术 方东宁
超高层建筑钢板剪力墙施工技术方东宁摘要：近年来，建筑工程施工技术有了很大的发展，建筑工程项目规模越来越大，建筑工程项目的高度也越来越高，超高层建筑工程项目层出不穷，钢板剪力墙结构自身有较强的刚度和良好的抗震性能，广泛应用于超高层建筑施工。
超高层建筑高度较高，抗剪切能力也较弱，利用钢板剪力墙施工技术可以有效地提高超高层建筑物的抗震性能和承载能力，同时在实际应用过程中，可以有效地承担建筑的横向剪力，提高建筑物的可靠性和稳定性。
对于此，本文简要概述了钢板剪力墙，分析了超高层建筑钢板剪力墙的施工技术应用，并提出了质量保障措施，以供参考。
关键词：超高层建筑；钢板剪力墙；施工技术；质量保障措施1钢板剪力墙概述钢材是一种韧性材料，钢结构构件具有强度高、质量轻和施工速度快的特点，已广泛应用于高层建筑中。
钢板剪力墙的首要抗侧力构件为钢板，并承担主要的水平荷载作用，从而使其整体的刚度增加并减少结构整体水平位移。
钢板剪力墙用于结构体系中，具有良好的延性和较好的耗能能力，其初始刚度较大，可有效降低结构在风荷载或水平地震作用下的横向位移。
与钢筋混凝土剪力墙比较，钢板剪力墙因其自重轻，减轻了对框架柱和基础的荷载，从而降低基础建造费用，有效减小了地震作用下结构的效应。
另外，实际工程中使用的钢板通常较薄增加了使用空间，通过工厂预制、现场安装等工艺流程，大大增快了施工速度，降低了施工成本。
2超高层建筑钢板剪力墙的施工技术应用2.1测量钢板剪力墙钢板剪力墙的施工质量会受到钢板墙测量方法的影响，特别是对于面积较大和焊缝较多的剪力墙，如果测量的数据不够准确，安装和焊接时就容易出现完全变形，影响到剪力墙的施工质量。
针对钢板剪力墙的测量，要建立平面的控制轴网，按照内外结合的方式进行测量，分为预测和复测两个方面。
在测量前，需要对钢珠进行位置的矫正，每个基准点都要进行复测。
当前，施工冲常采用全站仪、三角钢尺和铅垂仪测量钢板强的各项参数，以此来保障测量的精度。
剪力墙阻尼器施工工法
剪力墙抗震阻尼器施工工法1、前言自然灾害严重威胁着建筑结构的安全，尤为严重的当属地震带来的危害，如何减轻自然灾害对建筑结构的破坏备受关注。
想要提高建筑物的抗震性能就要了解建筑结构物的消能减震原理，通过查阅了解其消能减震原理可知，改变建筑结构物的自身质量、附加阻尼及附件刚度等均可对建筑结构物起到消能减震的作用。
通过对比提高建筑结构物自身刚度，减轻主体结构自重，使用隔振技术及在结构中安装阻尼器，传统的抗震方法其抗震结构比较笨重、不止位置比较呆板、空间占用率大，不仅降低建筑物使用空间，而且不可重复使用，一旦受到轻微损坏，也将不能再发挥其抗震作用。
另外，在其施工作业时，消耗人力、物力较大。
连梁型抗震阻尼器效果刚度小少耗能，利用平面内发生剪应变并出现塑性变形，来达到吸收振动能量的目的。
其结构轻巧、布置位置灵活、空间占用率小、可重复使用，轻微损失时仍可发挥其抗震性能，且施工作业时，人力物力消耗较小。
2、特点1.摩擦阻尼器，作为一种耗能装置，因其耗能能力强，载荷大小、频率对其性能影响不大，且构造简单，取材容易，造价低廉，因而具有良好的应用前景。
特别是在控制结构进断层地震反应和中高层结构地震反应方面有独特优势。
摩擦阻尼器对机构进行振动控制的机理是：阻尼器在主要结构构件屈服前的预定载荷下产生滑移或变形，依靠摩擦或阻尼耗散地震能量，同时，由于结构变形后自振周期加长，减小了地震输入，从而达到降低结构地震反应的目的。
2.剪切型金属阻尼器是将软钢作为剪切板，利用其屈服强度低、延性好等优点，与主体结构相比，它能够更早进入屈服，从而可利用软钢屈服后的累计塑性变形来达到耗散地震能量的效果。
金属阻尼器具有刚度、承载力、屈服位移等参数覆盖范围全面，性能稳定、耐久性好、环境适应性强、维护费用较低等优点。
3.粘滞阻尼器是根据流体运动，特别是当流体通过节流孔时会产生节流阻力的原理而制成的，是一种与活塞运动速度相关的阻尼器。
在地震来临时，阻尼器最大限度吸收和消耗了地震对建筑结构的冲击能量，大大缓解了地震对建筑结构造成的冲击和破坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图片简介:一种带环形阻尼器的面外约束耗能钢板剪力墙及其施工方法，为三层组合结构，包括中间的钢内板和分设于两侧的约束板，钢内板包括环形耗能阻尼器、钢连接板带和边界连接板带；环形耗能阻尼器分散设于外框内部；相邻环形耗能阻尼器之间、耗能阻尼器与边界连接板带之间通过钢连接板带实现固定，整个墙板等厚并工厂预制完成；约束板包括混凝土板和钢罩板，约束板与钢内板边沿通过高强螺栓固定连接。
本技术结构简单，制备方便，钢板剪力墙内设环形耗能阻尼器，与边界连接框架配合后整个结构耗能佳、延性和抗侧性能好，可以更好的吸收地震能量，在全寿命周期内最大限度地节约资源，保护环境，实现绿色建筑理念，适用于高层和抗震设防地区。
技术要求1.一种带环形阻尼器的面外约束耗能钢板剪力墙，其特征在于：为三层组合结构，包括中间的钢内板（1）和分设于两侧的约束板（2）；所述钢内板（1）包括环形耗能阻尼器（1.1）、钢连接板带（1.2）和边界连接板带（1.3）；所述边界连接板带（1.3）围合形成外框；所述环形耗能阻尼器（1.1）分散设于外框内部；相邻环形耗能阻尼器（1.1）之间、环形耗能阻尼器（1.1）与边界连接板带（1.3）之间通过钢连接板带（1.2）实现固定；所述环形耗能阻尼器（1.1）、钢连接板带（1.2）和边界连接板带（1.3）为厚度相等的平面钢板结构；所述约束板（2）包括混凝土板（2.1）和钢罩板（2.2），所述钢罩板（2.2）覆盖混凝土板（2.1）的四个侧面和远离钢内板的一个底面，且在四个侧面上靠近钢内板（1）的边沿分别设置连接边（2.3）；所述连接边（2.3）与钢内板（1）的边界连接板带（1.3）通过高强螺栓（3）固定连接。
2.根据权利要求1所述的一种带环形阻尼器的面外约束耗能钢板剪力墙，其特征在于：所述环形耗能阻尼器（1.1）、钢连接板带（1.2）和边界连接板带（1.3）三者共面设置。
3.根据权利要求1所述的一种带环形阻尼器的面外约束耗能钢板剪力墙，其特征在于：所述环形耗能阻尼器（1.1）为偏平圆环结构，在外框内呈梅花状布置，每个环形耗能阻尼器（1.1）与上下层相邻的环形耗能阻尼器（1.1）之间通过钢连接板带（1.2）连接。
4.根据权利要求3所述的一种带环形阻尼器的面外约束耗能钢板剪力墙，其特征在于：在相邻三层环形耗能阻尼器（1.1）中，上层两个环形耗能阻尼器（1.1）与下层对应的两个环形耗能阻尼器（1.1）分别设于正方形的四个角部，中间层一个环形耗能阻尼器（1.1）位于该正方形的中心；相应的，所述钢连接板带（1.2）设于正方形的两个对角线上，分为四段，分别连接在两个环形耗能阻尼器（1.1）之间。
5.根据权利要求1所述的一种带环形阻尼器的面外约束耗能钢板剪力墙，其特征在于：所述环形耗能阻尼器（1.1）、钢连接板带（1.2）和边界连接板带（1.3）三者为一体成形结构。
6.根据权利要求1所述的一种带环形阻尼器的面外约束耗能钢板剪力墙，其特征在于：所述钢内板（1）和约束板（2）均为矩形；所述边界连接板带（1.3）围合形成矩形的外框，所述钢连接板带（1.2）与边界连接板带（1.3）呈四十五度角固连。
7.根据权利要求1所述的一种带环形阻尼器的面外约束耗能钢板剪力墙，其特征在于：所述混凝土板（2.1）在钢罩板（2.2）内浇筑成形，其厚度与钢罩板（2.2）的内容厚度相适应。
8.根据权利要求1所述的一种带环形阻尼器的面外约束耗能钢板剪力墙，其特征在于：所述混凝土板（2.1）的尺寸不小于边界连接板带（1.3）围合空间的尺寸。
9.根据权利要求1所述的一种带环形阻尼器的面外约束耗能钢板剪力墙，其特征在于：所述钢罩板（2.2）和连接边（2.3）一体成形。
10.根据权利要求1-9任意一项所述的一种带环形阻尼器的面外约束耗能钢板剪力墙的施工方法，其特征在于，包括如下步骤：步骤一、整体尺寸确定：依据设计要求确定钢内板（1）和约束板（2）的整体尺寸；步骤二、构件尺寸确定：依据整体尺寸和耗能需求确定环形耗能阻尼器（1.1）的大小及布置间距，钢连接板带（1.2）和边界连接板带（1.3）的宽度，以及钢罩板（2.2）的尺寸；步骤三、制备钢内板和钢罩板：依据确定的尺寸，在工厂进行钢内板（1）和钢罩板（2.2）的预制加工，采用整板切割或焊接形成；步骤四、浇筑混凝土板：在钢罩板（2.2）内浇混凝土并养护，确保混凝土外表面与连接边（2.3）平齐，形成约束板（2）；步骤五、墙板拼装：在钢内板（1）两侧分别设约束板（2），将约束板（2）的连接边（2.3）与钢内板（1）的边界连接板带（1.3）通过高强螺栓（3）固定连接；步骤六、整体质检，至此，施工完成。
技术说明书带环形阻尼器的面外约束耗能钢板剪力墙及其施工方法技术领域本技术涉及工业化钢结构领域，具体涉及一种带环形阻尼器的面外约束耗能钢板剪力墙及其施工方法。
背景技术抗震建筑，是指在抗震设防烈度为六度及以上地区必须进行抗震设计建筑。
从全球的重大地震灾害调查中可以发现，95%以上的人命伤亡都是因为建筑物受损或倒塌所引致的。
探讨建筑物于地震中受损倒塌的原因，并加以防范，从工程上建造经得起强震的抗震建筑是减少地震灾害最直接、最有效的方法。
提高建筑物抗震性能，是提高城市综合防御能力的主要措施之一，同时也是防震减灾工作中一项“抗”的主要任务。
中国作为一个地震多发国家，为了提高建筑抗震减灾能力、构建可持续发展的城市和社区，当务之急是在结构塑性变形能力、能耗性能、可修复性能等方面尽快提升。
装配式钢内板结构具有强度高、自重轻、延性好的特性，因此成为抗震性能优良的建筑结构形式，在地震中的受损率远低于其它结构形式，呈现出明显的抗震优势。
相比于钢筋混凝土剪力墙结构自重大、施工复杂、施工周期长，受到环境因素影响容易发生开裂，造成结构的刚度下降，装配式钢内板结构自重轻、运输和施工简捷高效、承载力和刚度稳定。
然而装配式钢内板结构滞回曲线不够饱满，如何将装配式钢内板结构与减震技术实现良好的融合，是目前亟需解决的技术难题。
技术内容本技术目的在于一种带环形阻尼器的面外约束耗能钢板剪力墙及其施工方法，解决现有钢结构在墙板减震施工应用中耗能效果差、不能有效发挥钢结构强度高延性好等优势的技术问题，适用于高层和抗震设防地区。
为实现上述技术目的，本技术采用如下技术方案：一种带环形阻尼器的面外约束耗能钢板剪力墙，其特征在于：为三层组合结构，包括中间的钢内板和分设于两侧的约束板；所述钢内板包括环形耗能阻尼器、钢连接板带和边界连接板带；所述边界连接板带围合形成外框；所述环形耗能阻尼器分散设于外框内部；相邻环形耗能阻尼器之间、环形耗能阻尼器与边界连接板带之间通过钢连接板带实现固定；所述约束板包括混凝土板和钢罩板，所述钢罩板覆盖混凝土板的四个侧面和远离钢内板的一个底面，且在四个侧面上靠近钢内板的边沿分别设置连接边；所述连接边与钢内板的边界连接板带通过高强螺栓固定连接。
作为本技术的优选技术方案，所述环形耗能阻尼器、钢连接板带和边界连接板带均为平面钢板结构，且三者共面设置。
进一步的，所述环形耗能阻尼器为偏平圆环结构，在外框内呈梅花状布置，每个环形耗能阻尼器与上下层相邻的环形耗能阻尼器之间通过钢连接板带连接。
进一步的，在相邻三层环形耗能阻尼器中，上层两个环形耗能阻尼器与下层对应的两个环形耗能阻尼器分别设于正方形的四个角部，中间层一个环形耗能阻尼器位于该正方形的中心；相应的，所述钢连接板带设于正方形的两个对角线上，分为四段，分别连接在两个环形耗能阻尼器之间。
进一步的，所述环形耗能阻尼器、钢连接板带和边界连接板带的厚度相同，且三者为一体成形结构。
进一步的，所述钢内板和约束板均为矩形；所述边界连接板带围合形成矩形的外框，所述钢连接板带与边界连接板带呈四十五度角固连。
进一步的，所述混凝土板在钢罩板内浇筑成形，其厚度与钢罩板的内容厚度相适应。
进一步的，所述混凝土板的尺寸不小于边界连接板带围合空间的尺寸。
进一步的，所述钢罩板和连接边一体成形。
此外，上述带环形阻尼器的面外约束耗能钢板剪力墙的施工方法，包括如下步骤：步骤一、整体尺寸确定：依据设计要求确定钢内板和约束板的整体尺寸；步骤二、构件尺寸确定：依据整体尺寸和耗能需求确定环形耗能阻尼器的大小及布置间距，钢连接板带和边界连接板带的宽度，以及钢罩板的尺寸；步骤三、制备钢内板和钢罩板：依据确定的尺寸，在工厂进行钢内板和钢罩板的预制加工，采用整板切割或焊接形成；步骤四、浇筑混凝土板：在钢罩板内浇混凝土并养护，确保混凝土外表面与连接边平齐，形成约束板；步骤五、墙板拼装：在钢内板两侧分别设约束板，将约束板的连接边与钢内板的边界连接板带通过高强螺栓固定连接；步骤六、整体质检，至此，施工完成。
与现有技术相比，本技术的技术优势在于：1、本技术结构简单，钢内板仅需要环形耗能阻尼器、钢连接板带和边界连接板带三种构造，材料也仅限于钢板，制备方便；2、本技术钢内板采用多个环形耗能阻尼器组合而成，与边界连接框架配合形成一个整体，耗能佳、延性和抗侧性能好，在地震荷载作用下，可以更好的吸收地震能量，保护主体结构少破坏，甚至不破坏；3、本技术钢内板可以作为第一道抗震防线，先于框架破坏，为震后重建起着不可忽视的作用，在全寿命周期内最大限度地节约资源，保护环境，实现绿色建筑理念。
本技术适宜在地震多发带建造，特别适用于高层和抗震设防地区。
附图说明图1为本技术涉及的带环形阻尼器的面外约束耗能钢板剪力墙的整体结构示意图；图2为图1的侧视图；图3为本技术涉及的带环形阻尼器的面外约束耗能钢板剪力墙的构造结构示意图；图4为本技术涉及的钢内板的结构示意图；图5为本技术涉及的带环形阻尼器的面外约束耗能钢板剪力墙正立面Mises应力图；图6为本技术涉及的带环形阻尼器的面外约束耗能钢板剪力墙侧立面Mises应力图；图7为本技术涉及的带环形阻尼器的面外约束耗能钢板剪力墙的滞回曲线图。
附图标记：1-钢内板、1.1-环形耗能阻尼器、1.2-钢连接板带、1.3-边界连接板带、2-约束板、2.1-混凝土板、2.2-钢罩板、2.3-连接边、3-高强螺栓。
具体实施方式下面将结合本技术实施例中的附图，对本技术实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本技术一部分实施例，而不是全部的实施例。
基于本技术中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本技术保护的范围。
如图1和图2所示，一种带环形阻尼器的面外约束耗能钢板剪力墙，为三层组合结构，包括中间的钢内板和分设于两侧的约束板。
如图3，钢内板包括环形耗能阻尼器、钢连接板带和边界连接板带；边界连接板带围合形成外框；环形耗能阻尼器分散设于外框内部；相邻环形耗能阻尼器之间、环形耗能阻尼器与边界连接板带之间通过钢连接板带实现固定；环形耗能阻尼器1.1、钢连接板带1.2和边界连接板带1.3均为平面钢板结构，且三者共面设置。
