建筑构造(七)屋顶构造ppt
合集下载
《房屋建筑学》第七章第1节-屋顶概述-PPT课件
（一）坡度的形成方法
（一）坡度的形成方法
（二）坡度的表示方法
屋顶的坡度通常采用单位高度与相应长度的比值来表示,如1:2、 1:3 等。
平屋顶多用百分比法,坡屋顶多用斜率法,角度法应用较少,如 2%或 5%等。较大的坡度也可用角度,如30°、45°等。
课后作业
1.屋顶按照其外形 一般可以分为哪几种？ 2.三级屋面防水等级，防水层合理使用年限是多少？ 3.屋顶坡度的影响因素有哪些？
（一）坡度的形成方法
屋顶坡度的形成,主要有材料找坡和结构找坡两种方法。
(2)结构找坡是屋顶结构自身带有排水坡度,例如在上表面倾斜的屋架 或屋面梁上安放屋面板,屋顶表面即呈倾斜坡面。又如在顶面倾斜的山 墙上搁置屋面板时也形成结构找坡。 优点是无须在屋面上另加找坡材料,构造简单,不增加屋面荷载; 缺点是天棚顶倾斜,室内空间不够规整。 平屋顶结构找坡的坡度宜为 3%。
（二）平屋顶
盝lù（盒）顶
（三）其他形式屋顶
随着科学技术的发展,出现了许多新型的屋顶结构形式,如拱结构、 网架结构、折板结构、薄壳结构、悬索结构屋顶等。这类屋顶多用于 较大跨度的公共建筑。
（a）双曲拱屋顶 （b）砖石拱屋顶 （c）球形网壳屋顶 （d）V形网壳屋顶
（三）其他形式屋顶
（e）筒壳屋顶 （f）扁壳屋顶 （g）车轮形悬索屋顶 （h）鞍形悬索屋顶
谢谢观看
房屋建筑学-第七章：屋顶
第一节 屋顶概述
课件
一、屋顶的作用与要求
同学们，思考一下，屋顶都有哪些作用？
一、屋顶的作用与要求
一、屋顶的作用与要求
屋顶是建筑最上层的覆盖构件。它主要有三个作用： 一是承受作用于屋顶上的风荷载、雪荷载和屋顶自重等，起承重作
用；
《房屋建筑学》第七章-屋顶-卷材防水屋面构造-课件PPT及视频介绍
(1)天沟(或檐沟)防水构造
①天沟、檐沟应增铺附加层。当 采用高聚物改性沥青防水卷材或合成 高分子防水卷材时,宜设置防水涂膜附 加层;当采用沥青防水卷材时,应增铺 一层卷材。
②天沟、檐沟与屋面交接处的附加 层宜空铺,空铺宽度不应小于 200mm。
③天沟、檐沟卷材收头应固定密封。
(2)泛水防水构造
随着我国建筑防水材料行业技术水平的发展。我国建筑防水材料的 发展目标和技术路线是大力发展弹性体(SBS)、塑性体(APP)改性沥青 防水卷材:限制发展和使用沥青复合胎防水卷材、聚乙烯丙纶复合防水 卷材和石油沥青纸胎油毡,淘汰焦油类防水材料和用高碱玻纤制成的复 合胎基材料,积极推广高分子防水卷材,努力发展环保型防水涂料,研究 开发高档建筑密封材料。
二、卷材防水屋面构造层次
(1)沥青防水卷材。非永久性建筑的屋面防水 层采用二层油毡和三层沥青胶做法,简称二毡三油 防水层(共五层;分别为沥青胶、油毡、沥青胶、油 毡、沥青胶)。
(2)高聚物改性沥青防水卷材。铺贴方法有热 熔法及冷黏法两种。热熔法是用火焰加热器将卷 材均匀加热至表面光亮发黑,然后立即滚铺卷材使 之平展并辊压牢实;冷黏法是用胶黏剂将卷材粘贴 在找平层上,或利用某些卷材的自黏性进行铺贴。
课后作业
1.卷材防水屋面构造依次是？
2.屋面坡度＜3%时,卷材宜
铺贴;
屋面坡度在3%-15%时,卷材
铺贴;
屋面坡度＞15%时,沥青防水卷材应
铺贴。
谢谢观看
பைடு நூலகம்
二、卷材防水屋面构造层次
为防止找平层变形开裂而波及卷材防水 层,宜在找平层中留设分格缝。分格缝上 面应覆盖一层 200－300mm 宽的附加卷 材用黏结剂单边点贴。分格缝的宽度一 般为20mm,纵横间距不大于6m。
建筑构造 第七章 屋顶
屋顶的类型及设计要求
屋顶坡度的选择
常用的坡度表示方法有角度法、斜率法和百分比法。其中 坡屋顶多采用斜率法，平屋顶多采用百分比法，而角度法则是 应用的比较少。
角度法
斜率法
百分比法
屋顶排水设计
屋顶排水设计
屋顶坡度的选择
影响屋顶坡度的因素： 1、屋面防水材料与排水坡度的关系。2、降雨量大小与坡度的关 系。3、屋面排水路线的长短 4、建筑造型与坡度的关系 屋顶坡度的形成方法：
平屋顶
（1）、刚性防水屋面存在问题及解决方法
混凝土中有多余水，混凝土在硬化过程中其内部会形成毛细通道， 必然使混凝土收水干缩时表面开裂而失去防水作用，因此，普通 混凝土是不能作为刚性屋面防水层的。解决的办法是: 1)、添加防水剂，利用生成不溶性物质，堵塞毛细孔道，提高密 实度。 2)、采用微膨胀水泥，如加人适量矾土水泥等，利用结硬时产生 微膨胀效应，提高抗裂性。 3)、提高自身密实度。采用控制水灰比，改善骨料级配，加强浇 筑时的振捣和养护，提高密实性，避免表面龟裂。 4）、除自身原因外，还受到外力作用影响。气温变化使其热胀 冷缩，屋面板受力后产生翘曲变形，地基不均匀沉陷，屋面板徐 变，材料收缩等均直接对刚性防水层产生较大影响，其中最常见 的是温差所造成的影响。
平屋顶
上人屋面变形缝
平屋顶
1）、防震缝：为使建筑物较规则，以期有利于结构抗震而设 置的缝，基础可不断开。它的设置目的是将大型建筑物分隔为 较小的部分，形成相对独立的防震单元，避免因地震造成建筑 物整体震动不协调，而产生破坏。 2）、沉降缝： 指同一建筑物高低相差悬殊，上部荷载分布不 均匀，或建在不同地基土壤上时，为避免不均匀沉降使墙体或 其它结构部位开裂而设置的建筑构造缝。沉降缝把建筑物划分 成几个段落，自成系统，从基础、墙体、楼板到房顶各不连接。 缝宽一般为70-100毫米。 3）、伸缩缝：要求把建筑物的墙体、楼板层、屋顶等地面以 上部分全部断开，基础部分因受温度变化影响较小，不需断开。 屋顶伸缩缝构造。
《房屋建筑学》第七章-屋顶-刚性防水屋面构造-视频讲解及图文说明PPT课件
课后作业
1.什么是刚性防水屋面？ 2.刚性防水屋面的构造层次依次？
谢谢观看
因此,刚性防水层中应设置分格缝,分格缝 内应嵌填密封材料。
(1)分格缝
2、分格缝设置部位。 应设在屋面板的支承端、屋面转折处、防 水层与突出屋面结构的交接处。并应与板缝对 齐。分格缝纵横间距不宜大于6m。 3、分格缝构造。 分格缝的宽度为5~30mm,分格缝内应嵌填 密封材料,缝口表面用防水卷材铺贴盖缝作为 保护层,卷材的宽度为 200-300mm。
3、当采用女儿墙外排水时,常利用倾斜的屋面板与女儿墙间的夹角做成 三角形断面天沟,沿女儿墙周边作泛水,天沟内也需设纵向排水坡。
(5)雨水口构造
为防止雨水从雨水管与沟底接缝处渗漏,应在雨水口四周加铺卷材,卷材 应铺入管内壁，沟内铺筑的混凝土防水层应盖在附加卷材上,防水层与雨水 口相交接的位置用油膏嵌封,挑檐雨水口大多采用直管式。
房屋建筑学-第七章：屋顶
第四节 刚性防水屋面构造
课件
同学们，先一起来看看刚性防水屋面施工视频动画：
一、刚性防水屋面
定义：用细石混凝土作防水层的屋面即为刚性防水屋面。 刚性防水多用于我国南方地区防水等级为Ⅲ级的屋面防水,也可 用作防水等级为I、Ⅱ级的屋面多道设防中的一道防水层。 其主要优点：构造简单、施工方便、造价较低; 缺点：易开裂,对气温变化和屋面基层变形的适应性较差。
(2)女儿墙泛水构造
刚性防水层与山墙、女儿墙交接 处,应留宽度为 30mm 的缝隙,并应用 密封材料嵌填;泛水应有足够高度,一 般不小于 250mm;泛水应嵌人立墙上的 凹槽内并用压条及水泥钉固定;泛水处 应铺设卷材或涂膜附加层。
(3)变形缝构造
刚性防水层与变形缝两侧墙体交接处应留宽度为 30mm 的缝隙,并应用 密封材料嵌填;泛水处应铺设卷材或涂膜附加层;变形缝应填充泡沫塑料,其 次是填放衬垫材料,并应用卷材封盖,顶部应加扣混凝土盖板或金属盖板。变 形缝分为横向变形缝和高低屋面变形缝两种。 图7-33为高低屋面变形缝构造：

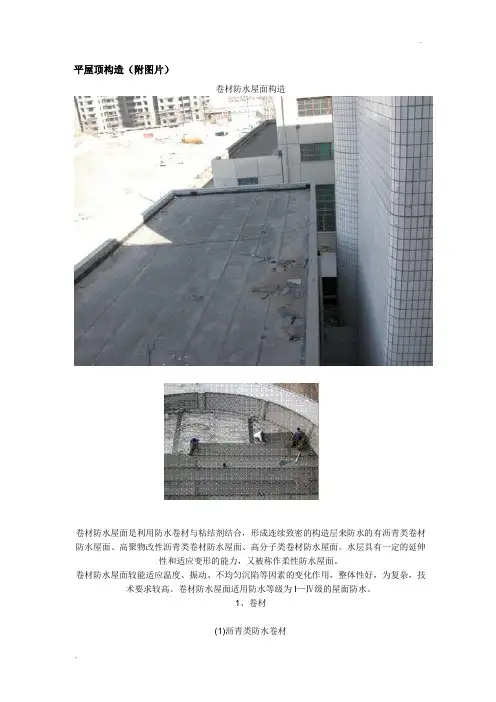

屋顶构造图
平屋顶构造（附图片）卷材防水屋面构造卷材防水屋面是利用防水卷材与粘结剂结合，形成连续致密的构造层来防水的有沥青类卷材防水屋面、高聚物改性沥青类卷材防水屋面、高分子类卷材防水屋面。
水层具有一定的延伸性和适应变形的能力，又被称作柔性防水屋面。
卷材防水屋面较能适应温度、振动、不均匀沉陷等因素的变化作用，整体性好，为复杂，技术要求较高。
卷材防水屋面适用防水等级为I—Ⅳ级的屋面防水。
1、卷材(1)沥青类防水卷材沥青防水卷材是用原纸、纤维织物、纤维毡等胎体材料浸涂沥青，表面撤布段状、粒状或片状材料后制成的可卷曲片状材料，传统上用得最多的是纸胎石油沥青油毡。
纸胎油毡是将纸胎在热沥青中渗透浸泡两次后制成，其标号按纸胎每m2的质量而定，用于屋面防水工程的标号不宜低于350号。
(2)高聚物改性沥青类防水接材高聚物改性沥青类防水卷材是以高分子聚合物改性沥青为涂盖层，纤维织物或纤维毡为胎体．粒状、片状或薄膜材料为覆面材料制成的可卷曲片状防水材料，如改性沥青油毡，再生胶改性沥青聚酯油毡，铝箔塑胶聚酯油毡，丁苯橡胶改性沥青油毡等。
(3)合成高分子防水卷材凡以各种合成橡胶、合成树脂或二者的混合物为主要原料，加入适量化学助剂和填充料加工制成的弹性或弹塑性卷材，均称为高分子防水卷材。
高分子防水卷材具有重量轻，适用温度范围宽（-20～80℃），耐候性好，抗拉强度高（2～18.2MPa），延伸率大（可>45%）等优点。
2、卷材防水屋面构造(1) 构造组成卷材防水屋面具有多层次构造的特点，其构造组成分为基本层次和辅助层次两类。
①基本构造层次卷材防水屋面的基本构造层次按其作用分别为：结构层、找平层、结合层、防水层、保护层。
结构层多为刚度好，变形小的各类钢筋混凝土屋面板。
找平层卷材防水层要求铺贴在坚固而平整的基层上，以防止卷材凹陷或断裂，因而在松软材料及预制屋面板上铺设卷材以前，都须先做找平层。
找平层一般采用1︰3水泥砂浆或1︰8沥青砂浆．整体混凝土结构可以做较薄的找平层(15～20mm)，表面平整度较差的装配式结构宜做较厚的找平层(20～30mm)。
屋顶构造图
平屋顶构造（附图片）卷材防水屋面构造卷材防水屋面是利用防水卷材与粘结剂结合，形成连续致密的构造层来防水的有沥青类卷材防水屋面、高聚物改性沥青类卷材防水屋面、高分子类卷材防水屋面。
水层具有一定的延伸性和适应变形的能力，又被称作柔性防水屋面。
卷材防水屋面较能适应温度、振动、不均匀沉陷等因素的变化作用，整体性好，为复杂，技术要求较高。
卷材防水屋面适用防水等级为I—Ⅳ级的屋面防水。
1、卷材(1)沥青类防水卷材沥青防水卷材是用原纸、纤维织物、纤维毡等胎体材料浸涂沥青，表面撤布段状、粒状或片状材料后制成的可卷曲片状材料，传统上用得最多的是纸胎石油沥青油毡。
纸胎油毡是将纸胎在热沥青中渗透浸泡两次后制成，其标号按纸胎每m2的质量而定，用于屋面防水工程的标号不宜低于350号。
(2)高聚物改性沥青类防水接材高聚物改性沥青类防水卷材是以高分子聚合物改性沥青为涂盖层，纤维织物或纤维毡为胎体．粒状、片状或薄膜材料为覆面材料制成的可卷曲片状防水材料，如改性沥青油毡，再生胶改性沥青聚酯油毡，铝箔塑胶聚酯油毡，丁苯橡胶改性沥青油毡等。
(3)合成高分子防水卷材凡以各种合成橡胶、合成树脂或二者的混合物为主要原料，加入适量化学助剂和填充料加工制成的弹性或弹塑性卷材，均称为高分子防水卷材。
高分子防水卷材具有重量轻，适用温度范围宽（-20～80℃），耐候性好，抗拉强度高（2～18.2MPa），延伸率大（可>45%）等优点。
2、卷材防水屋面构造(1) 构造组成卷材防水屋面具有多层次构造的特点，其构造组成分为基本层次和辅助层次两类。
①基本构造层次卷材防水屋面的基本构造层次按其作用分别为：结构层、找平层、结合层、防水层、保护层。
结构层多为刚度好，变形小的各类钢筋混凝土屋面板。
找平层卷材防水层要求铺贴在坚固而平整的基层上，以防止卷材凹陷或断裂，因而在松软材料及预制屋面板上铺设卷材以前，都须先做找平层。
找平层一般采用1︰3水泥砂浆或1︰8沥青砂浆．整体混凝土结构可以做较薄的找平层(15～20mm)，表面平整度较差的装配式结构宜做较厚的找平层(20～30mm)。
建筑构造七屋顶构造ppt课件
ppt课件
42
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
ppt课件
43
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
设计要求：强度、刚度和整体空间的稳定性、防水、 保温、隔热以及隔声、防火等。
类型：平屋顶、坡屋顶、球面、曲面、折面等。 坡度：坡屋顶 坡度＞10％
平屋顶 坡度≤10％
ppt课件
2
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
屋顶隔热构造
三、反射降温屋顶 四、蒸发散热降温屋
顶 淋水屋面 喷雾屋面
ppt课件
34
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
ppt课件
35
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
ppt课件
14
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
ppt课件
15
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
ppt课件
8
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
屋顶构造PPT幻灯片
雨水管
按照雨水管的位置，有组织排水分为外 排水和内排水。
外排水：屋顶雨水由室外雨水管排到室 外的排水方式。按照檐沟在屋顶的位置，外 排水的檐口形式有：沿屋面四周设檐沟、沿 纵墙设檐沟、女儿墙外设檐沟、女儿墙内设 檐沟等。
内排水：屋顶雨水由设在室内的雨水管 排到地下排水系统的排水方式。 外排水在南 方应优先采用，寒冷地区不适宜用外排水。 用内排水，内排水可以采用中间天沟内排水 或者高低跨内排水。
1、确定排水坡面的数目及排水坡度 平屋顶屋面宽度小于12m，可采用单面排
水；宽度大于12m时，宜采用双坡排水。
2、划分排水分区 排水区的面积是指屋面水平投影的面积，每一
根落水管的屋面最大汇水面积不宜大于200m2。雨 水口的间距18~24m。坡屋顶应结合建筑构造要求， 选择单坡、双坡或者四坡排水。
2）影响屋顶坡度的因素 1、防水材料与坡度的关系：屋面覆盖防
水材料面积越小，坡度越大；反之。 2、降雨量大小与坡度的关系：降雨量越
大，屋面坡度应适当增加。
3）屋顶坡面的形成方法 从排水角度考虑，要求排水坡度越大越
好；但从结构、经济、施工以及上人等角度 考虑，要求坡度越小越好。平屋顶常用的坡 度为2%~3%。
特点：不需再在屋顶上设置找坡层，屋 面其他层次的厚度也不变化，减轻了屋面荷 载，施工简单，造价低。但不符合人们的使 用习惯。
7.2.2 屋顶排水方式
1）排水方式选择
屋顶排水方式分为无组织排水和有组织排水。 无组织排水
将屋顶沿外墙挑出，形成挑檐，屋面雨 水经挑檐自由下落至室外地坪。
有组织排水
坡度的形成可以通过材料找坡和结构找 坡来实现。
(1) 材料找坡
又叫垫置坡度，是将屋面板水平搁 置，然后在上面铺设炉渣等廉价轻质材 料形成坡度。
按照雨水管的位置，有组织排水分为外 排水和内排水。
外排水：屋顶雨水由室外雨水管排到室 外的排水方式。按照檐沟在屋顶的位置，外 排水的檐口形式有：沿屋面四周设檐沟、沿 纵墙设檐沟、女儿墙外设檐沟、女儿墙内设 檐沟等。
内排水：屋顶雨水由设在室内的雨水管 排到地下排水系统的排水方式。 外排水在南 方应优先采用，寒冷地区不适宜用外排水。 用内排水，内排水可以采用中间天沟内排水 或者高低跨内排水。
1、确定排水坡面的数目及排水坡度 平屋顶屋面宽度小于12m，可采用单面排
水；宽度大于12m时，宜采用双坡排水。
2、划分排水分区 排水区的面积是指屋面水平投影的面积，每一
根落水管的屋面最大汇水面积不宜大于200m2。雨 水口的间距18~24m。坡屋顶应结合建筑构造要求， 选择单坡、双坡或者四坡排水。
2）影响屋顶坡度的因素 1、防水材料与坡度的关系：屋面覆盖防
水材料面积越小，坡度越大；反之。 2、降雨量大小与坡度的关系：降雨量越
大，屋面坡度应适当增加。
3）屋顶坡面的形成方法 从排水角度考虑，要求排水坡度越大越
好；但从结构、经济、施工以及上人等角度 考虑，要求坡度越小越好。平屋顶常用的坡 度为2%~3%。
特点：不需再在屋顶上设置找坡层，屋 面其他层次的厚度也不变化，减轻了屋面荷 载，施工简单，造价低。但不符合人们的使 用习惯。
7.2.2 屋顶排水方式
1）排水方式选择
屋顶排水方式分为无组织排水和有组织排水。 无组织排水
将屋顶沿外墙挑出，形成挑檐，屋面雨 水经挑檐自由下落至室外地坪。
有组织排水
坡度的形成可以通过材料找坡和结构找 坡来实现。
(1) 材料找坡
又叫垫置坡度，是将屋面板水平搁 置，然后在上面铺设炉渣等廉价轻质材 料形成坡度。
屋顶构造详解
组成。 ❖ 6.1.2 屋顶的类型 ❖ 6.1.3 屋顶设计要求：1、防水要求 2、保温隔热要求
3、结构要求 4、建筑艺术要求
屋顶构造详解
6.1.2 屋顶的类型
❖ 1、平屋顶：屋面坡度小于5％的屋顶，常用坡度为2％~3％。 平屋顶可以节省材料，扩大建筑空间，提高预制安装程度，同 时屋顶上面可以作为固定的活动场所，如做成露台、屋顶花园、 屋顶养鱼池等。目前应用最广泛。
宜选用高聚物，改性 沥青防水卷材，合成 高分子防水卷材，合 成高分子防水涂料、 细石防水混凝土、平 瓦等材料
三其防厚高道中水分度或应卷子不三有材防小道；—水于以且道涂2上只合膜mm防 能成的水 有高合设 一分防 道子成，屋二 应 采 道顶设用道 有构防压防 一造型水 道详解钢设 卷板防 材进， 。行其 也一中 可
屋顶构造详解
图6-2 有组织排水方案举例
屋顶构造详解
项目 I
屋面防水等级
II
III
IV
建筑物类别
特别重要的民建筑和 对防水有特殊要求的 工业建筑
重要的工业与民用 建筑、高层建筑
一般的工业与民用 建筑
非永久性 建筑
防水层耐用年限
25年
15年
10年5年Fra bibliotek防水层选用材 料
设防要求
宜选用合成高分子防水卷 材、高聚物改性沥青防水 卷材、合成高分子防水涂 料、细石防水混凝土等材 料
❖ 6.2.1.1 材料找坡：亦称填坡，屋顶结构层可像楼板一样水平搁 置，采用价廉、质轻的材料，如炉渣加水泥或石灰来垫置屋面 排水坡度，上面再做防水层。垫置坡度不宜过大，避免徒增材 料和荷载。须设保温层的地区，也可用保温材料来形成坡度。 材料找坡适用于跨度不大的平屋盖。
❖ 6.2.1.2 结构找坡 ：亦称撑坡，屋顶的结构层根据屋面排水坡度 搁置成倾斜，再铺设防水层等。这种做法不需另加找坡层，荷 载轻、施工简便，造价低，但不另设吊顶棚时，顶面稍有倾斜。 房屋平面凹凸变化时应另加局部垫坡。结构找坡一般适用于屋 面进深较大的建筑。
3、结构要求 4、建筑艺术要求
屋顶构造详解
6.1.2 屋顶的类型
❖ 1、平屋顶：屋面坡度小于5％的屋顶，常用坡度为2％~3％。 平屋顶可以节省材料，扩大建筑空间，提高预制安装程度，同 时屋顶上面可以作为固定的活动场所，如做成露台、屋顶花园、 屋顶养鱼池等。目前应用最广泛。
宜选用高聚物，改性 沥青防水卷材，合成 高分子防水卷材，合 成高分子防水涂料、 细石防水混凝土、平 瓦等材料
三其防厚高道中水分度或应卷子不三有材防小道；—水于以且道涂2上只合膜mm防 能成的水 有高合设 一分防 道子成，屋二 应 采 道顶设用道 有构防压防 一造型水 道详解钢设 卷板防 材进， 。行其 也一中 可
屋顶构造详解
图6-2 有组织排水方案举例
屋顶构造详解
项目 I
屋面防水等级
II
III
IV
建筑物类别
特别重要的民建筑和 对防水有特殊要求的 工业建筑
重要的工业与民用 建筑、高层建筑
一般的工业与民用 建筑
非永久性 建筑
防水层耐用年限
25年
15年
10年5年Fra bibliotek防水层选用材 料
设防要求
宜选用合成高分子防水卷 材、高聚物改性沥青防水 卷材、合成高分子防水涂 料、细石防水混凝土等材 料
❖ 6.2.1.1 材料找坡：亦称填坡，屋顶结构层可像楼板一样水平搁 置，采用价廉、质轻的材料，如炉渣加水泥或石灰来垫置屋面 排水坡度，上面再做防水层。垫置坡度不宜过大，避免徒增材 料和荷载。须设保温层的地区，也可用保温材料来形成坡度。 材料找坡适用于跨度不大的平屋盖。
❖ 6.2.1.2 结构找坡 ：亦称撑坡，屋顶的结构层根据屋面排水坡度 搁置成倾斜，再铺设防水层等。这种做法不需另加找坡层，荷 载轻、施工简便，造价低，但不另设吊顶棚时，顶面稍有倾斜。 房屋平面凹凸变化时应另加局部垫坡。结构找坡一般适用于屋 面进深较大的建筑。
建筑构造：屋顶的构造与识图
16
02 知识点二 屋顶的排水
表9-2根据年降雨量不同采用有组织排水方式的依据
地区 檐口离地（m） 天窗跨度（m）
相邻屋面
年降雨量≤900mm 8~10 8~10
高差≥4m的高处檐口
年降雨量＞900mm 5~8 8~10
高差≥3m的高处檐口
17
02 知识点二 屋顶的排水
有组织排水方案
有组织排水因落水管的安放位置不同可分为有组织外排水、有组织内排水两类。 ①外排水：有组织外排水是将落水管设在室外，做法有檐沟外排水、女儿墙外排水多种。 多用于比较温暖的地区。 （图9-8d、e、f）（图9-10a、b、c、d） A、挑檐沟外排水：雨水汇集到挑檐沟内，再由水落管排下。 B、女儿墙外排水：建筑造型不希望出现挑檐。 C、女儿墙挑檐沟外排水：蓄水屋面 ②内排水：有组织内排水是将落水管设在室内或隐设在墙柱构件中，做法亦多种多样。 这种方式多用于高层建筑、多跨建筑和严寒多雪地区建筑的排水。 （图9-8a、b、c、） （图 9-10e）
18
02 知识点二 屋顶的排水
19
03 知识点三 平屋顶的防水
一、卷材防水屋面
在我国，根据建筑物的性质、重要程度、使用功能要求以及防水耐用年限等，常将屋面 防水工程分为四个等级，（见表9-1）。从Ⅰ级到Ⅳ级，防水质量要求依次降低。不同的等级 对防水材料亦有相应规定。卷材防水屋面适用于防水等级为Ⅰ—Ⅳ级屋面防水。
二、屋顶的设计要求和坡度
1．功能方面（图9-2) 屋顶是建筑物的外围护结构，应能抵御自然界各种不利环境因素的影响，确保 顶层空间的环境质量。同时注意保温和隔热。 2．结构方面 屋顶不仅是房屋的围护结构，也是房屋的承重结构，除承受自重外还需承受风 荷载、雪荷载、施工荷载，上人的屋顶还要承受人和家具设备的荷载。所以屋顶结 构应有足够的强度和刚度，做到安全可靠、经久耐用。
02 知识点二 屋顶的排水
表9-2根据年降雨量不同采用有组织排水方式的依据
地区 檐口离地（m） 天窗跨度（m）
相邻屋面
年降雨量≤900mm 8~10 8~10
高差≥4m的高处檐口
年降雨量＞900mm 5~8 8~10
高差≥3m的高处檐口
17
02 知识点二 屋顶的排水
有组织排水方案
有组织排水因落水管的安放位置不同可分为有组织外排水、有组织内排水两类。 ①外排水：有组织外排水是将落水管设在室外，做法有檐沟外排水、女儿墙外排水多种。 多用于比较温暖的地区。 （图9-8d、e、f）（图9-10a、b、c、d） A、挑檐沟外排水：雨水汇集到挑檐沟内，再由水落管排下。 B、女儿墙外排水：建筑造型不希望出现挑檐。 C、女儿墙挑檐沟外排水：蓄水屋面 ②内排水：有组织内排水是将落水管设在室内或隐设在墙柱构件中，做法亦多种多样。 这种方式多用于高层建筑、多跨建筑和严寒多雪地区建筑的排水。 （图9-8a、b、c、） （图 9-10e）
18
02 知识点二 屋顶的排水
19
03 知识点三 平屋顶的防水
一、卷材防水屋面
在我国，根据建筑物的性质、重要程度、使用功能要求以及防水耐用年限等，常将屋面 防水工程分为四个等级，（见表9-1）。从Ⅰ级到Ⅳ级，防水质量要求依次降低。不同的等级 对防水材料亦有相应规定。卷材防水屋面适用于防水等级为Ⅰ—Ⅳ级屋面防水。
二、屋顶的设计要求和坡度
1．功能方面（图9-2) 屋顶是建筑物的外围护结构，应能抵御自然界各种不利环境因素的影响，确保 顶层空间的环境质量。同时注意保温和隔热。 2．结构方面 屋顶不仅是房屋的围护结构，也是房屋的承重结构，除承受自重外还需承受风 荷载、雪荷载、施工荷载，上人的屋顶还要承受人和家具设备的荷载。所以屋顶结 构应有足够的强度和刚度，做到安全可靠、经久耐用。
屋顶的构造(建筑构造)
冷摊瓦示意图
冷摊瓦常用于小青瓦屋面和平瓦屋面。
小青瓦屋面直接铺放在板椽间的空档上，常用 于年温差不大的南方民屋建筑；
平瓦屋面后者将瓦挂在钉于椽子上的挂瓦条上，常用 于保温层设在顶棚上的北方民居建筑。
山城巷 老瓦房保存得最好
离十八梯不远的山城巷一带，也有一些老瓦房聚集，这就是典型的重庆冷 摊瓦屋面。 “就在几十年前，老瓦房还是重庆的常见建筑，大街小巷常常能见到。”重庆 的瓦房起源与全国其他地方差不多，兴起于元代，到明清时期大量进入民间， 成为传统的民间建筑。
预设屋面基层的做法是先在坡屋面的结构支承构件上面铺设各类板材， 完成对建筑物顶部空间的封闭，而后再进行相关的防水、热工方面的处 理。对大量装配式的屋面支承构件，如屋架、斜梁等，所用基层屋面板 有天然木板、人造叠合层板、各种天然材料纤维或碎片的胶合板、加气 混凝土板、大型钢筋混凝土预制屋面板等等。另外，也可以用现浇整体 式的施工方法将屋面板和其他屋面支承构件一起浇筑为一体化的钢筋混 凝土屋面，其结构布置可以参照现浇整体式的楼板，其屋面刚度要优于 装配式的坡屋顶。
基层面板
屋架 半屋架
钢檩条 钢屋架
■ 屋架支承的坡屋顶
■ 钢屋架上置檩条覆盖金属夹芯板
斜梁 斜梁
■ 斜梁支承的坡屋面
搁置钢筋混凝土 屋面板
型钢斜梁
椽架
■ 椽架支承的坡屋顶 ■ 椽架通常由呈人字形的椽子和水平拉杆构成， 上置基层木屋面板时，间距约为400～1200mm
安装连接 杆Байду номын сангаас和构件
■ 空间结构构件支承的坡屋顶
· 坡屋顶的施工工艺及构造层次—— □ 构件装配 结构找坡构件+（中间层次构件）+面层构件
视面层构件的承重及安装需要 □ 檩条、椽子…… □ 其他连接构件
7屋顶构造
大小来确定。一般建筑的天沟净宽不应小于200mm， 天沟上口至分水线的距离不应小于120mm。
④雨水管的规格及间距
最常采用的是塑料和铸铁雨水管，其管径有50， 75，100，125，150，200mm等几种规格。一般，民 用建筑常用75～100mm的雨水管，面积小于25m2的 露台和阳台可选用直径50mm的雨水管。一般情况下 雨水口间距不宜超过18～24m。
②内排水 雨水通过在建筑内部的雨水管排走。如中间天沟 内排水。
屋面排水组织
排水组织设计就是把屋面划分成假设干个排水
区，将各区的雨水分别引向各雨水管，使排水线路短 捷，雨水管负荷均匀，排水顺畅。
进展屋顶排水组织设计时，须注意下述事项： ①划分排水分区 排水分区的大小一般按一个雨水口负担200m2屋 面面积的雨水考虑，屋面面积按水平投影面积计算。 ②确定排水坡面的数目及排水坡度 进深较小的房屋或临街建筑常采用单坡排水，进
特点：构造底面平整，容易保证室内 空间的完整性，但垫置坡度不宜太大，否 那么会使找坡材料用量过大，增加屋顶荷 载。
(2) 构造找坡
又叫搁置坡度，是将屋面板搁置在顶 部倾斜的梁上或墙上形成屋面排水坡度的 方法。
特点：不需再在屋顶上设置找坡层， 屋面其他层次的厚度也不变化，减轻了屋 面荷载，施工简单，造价低。但不符合人 们的使用习惯。
3.屋面排水组织设计
屋面的排水组织设计一般可按以下步骤进展：
❖ 确定屋面排水坡度 ❖ 确定排水方式 ❖ 划分排水区域 ❖ 确定檐沟的断面形状、尺寸以及坡度 ❖ 确定雨水管所用材料、口径大小，布置雨水管
❖
❖ 绘出屋顶平面排水图及各节点详图 ❖ 屋面排水组织例如见以下图。
平屋顶的防水
1.柔性防水屋面
2.排水方式
④雨水管的规格及间距
最常采用的是塑料和铸铁雨水管，其管径有50， 75，100，125，150，200mm等几种规格。一般，民 用建筑常用75～100mm的雨水管，面积小于25m2的 露台和阳台可选用直径50mm的雨水管。一般情况下 雨水口间距不宜超过18～24m。
②内排水 雨水通过在建筑内部的雨水管排走。如中间天沟 内排水。
屋面排水组织
排水组织设计就是把屋面划分成假设干个排水
区，将各区的雨水分别引向各雨水管，使排水线路短 捷，雨水管负荷均匀，排水顺畅。
进展屋顶排水组织设计时，须注意下述事项： ①划分排水分区 排水分区的大小一般按一个雨水口负担200m2屋 面面积的雨水考虑，屋面面积按水平投影面积计算。 ②确定排水坡面的数目及排水坡度 进深较小的房屋或临街建筑常采用单坡排水，进
特点：构造底面平整，容易保证室内 空间的完整性，但垫置坡度不宜太大，否 那么会使找坡材料用量过大，增加屋顶荷 载。
(2) 构造找坡
又叫搁置坡度，是将屋面板搁置在顶 部倾斜的梁上或墙上形成屋面排水坡度的 方法。
特点：不需再在屋顶上设置找坡层， 屋面其他层次的厚度也不变化，减轻了屋 面荷载，施工简单，造价低。但不符合人 们的使用习惯。
3.屋面排水组织设计
屋面的排水组织设计一般可按以下步骤进展：
❖ 确定屋面排水坡度 ❖ 确定排水方式 ❖ 划分排水区域 ❖ 确定檐沟的断面形状、尺寸以及坡度 ❖ 确定雨水管所用材料、口径大小，布置雨水管
❖
❖ 绘出屋顶平面排水图及各节点详图 ❖ 屋面排水组织例如见以下图。
平屋顶的防水
1.柔性防水屋面
2.排水方式
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
平屋顶 类型
使用功能：上人、不上人 面层材料：卷材防水屋面、刚性防水屋面、高分
子涂料防水屋面、拒水粉防水屋面 室内要求：保温隔热（隔汽）屋顶、无保温隔热
（隔汽）屋顶。
刚性防水屋面构造
组成：结构层、找平层、隔离层、防水层 细部构造：分格缝、泛水、檐口、雨水口等。
柔性防水屋面构造
组成：结构层、找坡层、找平层、结合层、 防水层、保护层
分类：单坡屋顶、双坡屋顶、四坡屋顶、其 它形式屋顶
屋面坡度：＞10％
单坡屋顶
双坡悬山屋顶
双坡硬山屋顶
四坡屋顶
庑殿顶
歇山顶
坡屋顶组成
组成： 结构层、屋 面、顶棚层、 附加层（保 温层、隔热 层、隔汽层、 找平层、结 合层）
坡屋顶的承重结构系统
有檩体系屋顶：由屋架（屋面梁）、檩条、屋 面板组成。山墙支承 、屋架 、 梁架支承
无檩体系屋顶 ：大型屋面板直接铺设在屋架 （或屋面梁）上弦上的屋顶体系
无懍体系
有檩体系
土筑建筑
坡屋顶的屋面层
瓦屋面
波形瓦屋面
平板金属皮屋面
平瓦屋面的构造
冷摊瓦屋面
平瓦屋面的构造
屋面板作基层的平瓦屋面
平瓦屋面的构 造
钢筋混凝土屋面板铺瓦
平瓦屋面的构造植物杆作基层的平瓦来自面钢筋混凝土挂瓦板平瓦屋面
细部构造：泛水、檐口、天沟、雨水口、变 形缝等
柔性防水屋面构造
泛水：屋面防水层向垂直面延伸，形成立铺的防水 层泛水做法：
① 泛水处应加铺一道附加卷材，泛水高度不小于 250mm；
② 屋面与垂直面交接处的水泥砂浆应抹成圆弧或 45°斜面，以免卷材架空或折断；
③ 做好泛水上口的卷材收头固定：将卷材的收头压 入垂直墙面的凹槽内，用防水压条和水泥钉固 定，再用密封材料填塞封严，外抹水泥砂浆保护。
柔性防水屋面构造
檐口：处理好卷材的收口固定，做好滴水，女儿墙 檐口构造的关键是泛水。
雨水口：加铺一层卷材并贴入连接管内100mm。 变形缝：先砌筑附加墙，完成油毡收头，墙顶部先
铺一层附加卷材，再做盖缝处理。 检修口、出入口：与泛水做法相似。
屋顶保温构造
平屋顶正置式保温 屋面： 在普通保温屋面中将 保温层放在结构层之 上，防水层之下，成 为封闭的保温层。又 叫内置式保温。
方式：架空通风隔热间层 利用吊顶棚内的空间作通风间层
屋顶隔热构造
三、反射降温屋顶 四、蒸发散热降温屋
顶 淋水屋面 喷雾屋面
7.3 坡屋顶
概念及分类 基本组成 承重结构系统 构造（屋面层 平瓦屋面 檐口 金属瓦屋面）
坡屋顶
坡屋顶：由一个倾斜面或几个倾斜面相互交 接形成的屋顶，又称斜屋顶。
屋顶保温构造
倒置式保温屋面： 保温层做在防
水层之上，对防水 层起到屏蔽和防护 作用，使之温度变 形较小，也不易受 到来自外界的机械 损伤。
屋顶隔热构造
一、实体材料隔热屋顶 大阶砖或混凝土板实铺屋顶 堆土屋面砾石层屋面 蓄水屋顶 砾石层内灌水屋面
建筑隔热构造 屋顶
屋顶隔热构造
二、通风隔热屋顶：在屋顶设置通风间层， 使其上层表面遮挡阳光辐射，同时利用风 压和热压作用将间层中的热空气不断带走， 使通过屋面板传入室内的热量大为减少， 从而达到隔热降温的目的。
平屋顶基本组成 排水（坡度、找坡方法、排水方式） 类型 防水 保温与隔热
平屋顶基本组成
平屋顶
组成：结构层 屋面 防水层 顶棚层 附加层 保温层 隔热层 隔汽层 找平层 结合层
排水坡度： 上人屋面：1％～2％ 不上人屋面：2％～3％
搁置找坡（结构找 坡） ：支承屋
面板的墙或梁做 成一定的坡度， 屋面板铺设后就 形成相应的坡度。 特点：省工省料、 较为经济，适用 于平面形状较简 单的建筑物。
（2）垫置找坡（材 料找坡）：在水 平的屋面板上， 采用价廉、质轻 的材料铺垫成一 定的坡度。特点： 室内屋顶平整。
平屋顶 排水
排水方式： （1）无组织排水：又称自由落水，使屋面的
雨水由檐口自由滴落到室外地面。 （2）有组织排水：将屋面划分成若干个排水
区，按一定的排水坡度把屋面雨水有组 织地排到檐沟或雨水口，通过雨水管排 泄到散水或明沟中。 有组织排水：外排、内排。
七 屋顶构造
7.1 概述
作用：房屋最上层起覆盖作用的围护结构，又是房 屋上层的承重结构，同时对房屋上部还起着 水平支撑作用。
设计要求：强度、刚度和整体空间的稳定性、防水、 保温、隔热以及隔声、防火等。
类型：平屋顶、坡屋顶、球面、曲面、折面等。 坡度：坡屋顶 坡度＞10％
平屋顶 坡度≤10％
7.2 平屋顶
平瓦屋面的檐口构造
砖挑檐 屋面板挑檐
挑檐木挑檐
平瓦屋面檐口构造
椽木挑檐
椽木挑檐
挑挑檩懔挑挑檐檐
女儿墙檐口
金属瓦屋面构造
