激光测径仪LGD-25-60说明书
激光测距仪操作文档
激光测距仪操作说明书一．激光测距仪硬件介绍HUDLCD显示器RS232数据串口扳机LCD显示器二．测距仪的技术指标a)罗盘(抗磁性传感器，Post-Fluxgate 技术)i."0.5 º 精确度b)磁倾仪i."0.1 º 倾斜精度ii."40 º 倾斜范围c)测距i.精度–测８５米外的白目标精度为０.１米ii.最大距离–１８５０米(反射目标)iii.最小距离–３米iv.高压输电线１７５米v.杆状标志４００米vi.树（无叶）４００米vii.建筑物，树（有叶）８００米三．激光测距仪的基本操作3．1 如何校对激光测距仪●开启电源●按“MENU” 健●用>?键来进行功能选择●选择“COMP” 并按下“Enter” 键●选择“CAL” 并按下“Enter” 键●LCD显示窗显示“Initializing Please Wait!” &“Rotate Unit for Calibration” 信息●以射击的姿势扣住扳机. LCD显示窗显示“Data PointCount” 信息●慢慢转动Contour枪1-2圈. 每圈用45-60秒钟完成●慢慢转动Contour枪1-2圈. 每圈用45-60秒钟完成●在转动中，慢慢地从上到下，从左到右移动(±40º的范围)●虽着 Contour 的移动, 你将看到数据点(Data PointCount) 在增加。
当其值增加到275时，罗盘校对操作就完成了。
松开板机，系统恢复原来的设置●每次系统上电都必须要重复以上操做3.2 开机自检自检信息：仪器开机后将进行自检，自检信息将显示在LCD 显示屏上:Selft TestControur XLRic当自检信息结束后回到以前的测量界面时，说明自检成功，否则会出现以下错误信息:End Of Self Test*** Fall3.3 标准测量模式下的测量标准模式是仪器在开机后默认的模式，在这种模式下，仪器将显示所测目标的距离、方位和倾斜值。
激光测距仪操作规程讲解
激光测距仪操作规程1.使用方法触按电源开关，接通电源，“电源、测试指示灯”为绿色。
触按档位选择开关，选择适合的档位。
2.将仪表测量端子的两个电流输出端子用两根测试线接到被测导体的两个端子，两个电压输入端子也接到被测导体的两个端子。
3. 如图所示，电压端子应位于电流端子的内侧，并尽量靠近被测试品，以减少引线电阻引入的误差。
4.接线完毕后，触按一下 TESTE 键，“电源、测试指示灯”为红色，显示屏显示的值即为测得的电阻值。
，后三位数字熄5.当被测导体开路或阻值大于选定量程时, 显示屏首位显示“1”灭。
6.注意事项时, a）本仪表使用 6 节 1.5V（LR6，AA）电池供电。
当显示屏出现欠压符号“”请更换电池，以保障得到正确的试值。
换下的旧电池请勿乱扔,以免造成污染。
B)仪器应避免受潮、雨淋、跌落、暴晒等。
超声波测厚仪操作规程1.目的：建立超声波测厚仪标准操作规程。
2.适用范围：试验室所有检验人员执行本规程，部门领导监督，检查本规程的执行。
一、操作规程1、机器校准仪器壳下方有一个厚度为4mm的试块，按“菜单”键进入菜单，通过“上下”箭头选择“声速”，在选择“声速设置”，把声速设置为5920m/s，并在试块上涂抹耦合剂，把探头放在试块中央轻轻压紧，按一下“下箭头”，可以看到仪器显示试块厚度为4.000mm，如果试块厚度测试值不为 4.000mm请在进行校准，直到试块测量厚度为4.000mm。
仪器校准完成后即可以正常测量了。
2、测试块准备准备50mm的测试医用消毒超声耦合剂样品三份，以备测试。
3、声速测试将探头与已准备好的测试样品耦合，确保探头不晃动并耦合良好，此时可以看到，此显示屏上耦合标志。
选择声速测试界面，输入测试厚度，然后按下“菜单键” 时仪器会显示测得的声速值。
分别测试样品得到声速值做好测试记录。
4、测试结束后清理掉探头和仪器上的耦合剂，并按电源键关机。
将仪器放回指定位置。
二、仪器维护保养及注意事项1、没次测量结束后要彻底清洁探头与测试快。
激光测径仪操作指导书
1. 步骤
1.1 开机：ON
1.2 测量条件测定
①按功能键：给定指示灯亮，按移位键和△键设定给定之中心线径。
②按功能键：偏差指示灯亮后，按和△键设定允许之线径偏差值。
③按功能键：进行数据确认。
1.3 测量开始，放入量测工件。
2. 注意事项
2.1 测定区的限制（量测值的超出测定区）
2.2 雷射光与被测工件成直角
2.3 保持被测工件整洁，干净
2.4 被测工件保持平直状态。
2.5 避免在强光高温下使用。
3. 保养事项：
3.1初级保养：
3.1.1 被测部保护镜片清洁
3.1.2 标准棒使用前后皆保持擦拭干净
3.2 高级保养：
3.2.1 电流线路清理，减少电路短路等所形成的异常现象
3.2.2 感应器感应端之正常状况
3.2.3 调整测定部导轮之间的位置。
激光测量仪的使用方法
激光测量仪的使用方法内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.一、使用前的准备（一）电池的装入/更换打开仪器尾部的固定挡板。
向前推卡钮，向下将底座取下。
按住红色的卡钮推开电池盒盖。
安装或更换电池。
关闭电池盒盖，安装底座和卡扣。
当电池的电压过低时，显示屏上将持续闪烁显示电池的标志{B，21}。
此时应及时更换电池。
1、按照极性正确装入电池。
2、使用碱性电池（建议不要使用充电电池）。
3、当长时间不使用仪器时，请取出电池，以避免电池的腐蚀。
更换电池后，设置和储存的值都保持不变。
（二）多功能底底座固定挡板可以在下面的测量情况下使用：1、从边缘测量，将固定挡板拉出，直到听到卡入的声音。
2、从角落测量，将固定挡板拉出，直到听到卡入的声音，轻轻将固定挡板向右推，此时固定挡板完全展开。
仪器自带的传感器将辨认出固定挡板的位置，并将自动设置测量其准点。
（三）内置的望远镜瞄准器在仪器的右部有一个内置的望远镜瞄准器。
此望远镜瞄准器为远距离测量起到辅助的作用。
通过瞄准器上的十字丝可以精确地观察到测量目标。
在30米以上的测量距离，激光点会显示在十字线的正中。
而在30米以下的测量距离，激光点不在十字线中间。
（四）气泡一体化的水泡使仪器更容易调平。
（五）键盘1、开/测量键2、第二级菜单功能3、加+键4、计时（延迟测量）键5、等于[=]键6、面积/体积键7、储存键8、测量基准边键9、清除/关键10、菜单键11、照明键12、间接测量（勾股定律）键13、减-键14、BLUETOOTH（六）显示屏1、关于错误测量的信息2、激光启动3、周长4、最大跟踪测量值5、最小跟踪测量值6、测量基准边7、调出储存值8、储存常数9、主显示10、单位，包括乘方立方（2/3）11、顶的面积12、墙面积13、3个额外显示（如：测量中间值）14、BLUETOOTH蓝牙开/关15、第二级菜单功能开16、硬件故障17、间接测量-利用勾股定律18、间接测量-利用勾股定律-部分高度19、面积/体积20、带常数的测量21、电池充电量显示二、菜单功能。
手持式激光测径仪使用说明书
第一册手持式激光测径仪使用说明书目录一、概述 (4)二、性能指标及功能特点 (4)三、机器结构介绍1）外观结构介绍 (5)2）键盘功能介绍 (6)3）显示和指示说明 (7)四、操作说明1）开机测量状态 (7)2）单位设置 (8)3）时间设置 (9)4）机器校准 (9)5）记录删除 (11)6）数据参数设置 (11)一、概述LDM-01HA、LDM-01HB、LDM-02HA、LDM-02HB手持式激光测径仪采用激光扫描方式，精度高，体积小，是一款真正适合于便携、移动的直径测量仪器。
可广泛用于线缆、漆包线、光纤、微拉丝、机加工等行业。
二、性能指标及功能特点性能指标：2、扫描速度1800次/秒3、电池2AH锂电池，可以连续工作8小时4、数据处理器和数据保存采用高性能DSP处理器，可以进行高速和高精度运算；采用大容量FLASH存储器，方便数据记录。
5、通讯接口RS232通讯接口，可将存储的测量记录传输到计算机。
6、体积：80mm×30mm×220mm。
功能特点1、连续测量、数据保持、数据存储连续测量可以观察移动被测物，数据保持便于记录，数据存储可以按机位、线位、时间进行数据存储。
2、数据参数设置数据参数可以设置被测物的名义值、公差；超差报警提示；被测机位、线位、工艺标准设置等。
3、系统参数设置系统参数可以设置计量单位，公制或英制；设置系统时间；机器校准。
4、记录删除用于删除机器中存储的数据记录，建议尽量少使用这个功能三、机器结构介绍1、外观结构介绍2、功能键介绍3、显示和指示说明显示区：电池电量指示日期时间数据保持符号超差报警显示测量值显示测量目标的编号(机位和线位)四、操作说明1、开机进入测量主界面09：15↑0.11800 mm机位：01 线位：01按测量键，切换数据测量和数据保持状态，有H符号表示处于数据保持状态，没有H符号表示处于正常测量状态。
09：15H↑0.11800 mm机位：01 线位：01按系统参数键，进入系统设置状态，按上下方向键选择设置项，按确认键进入设置状态；按退出键回到测量主界面。
激光测径仪说明书

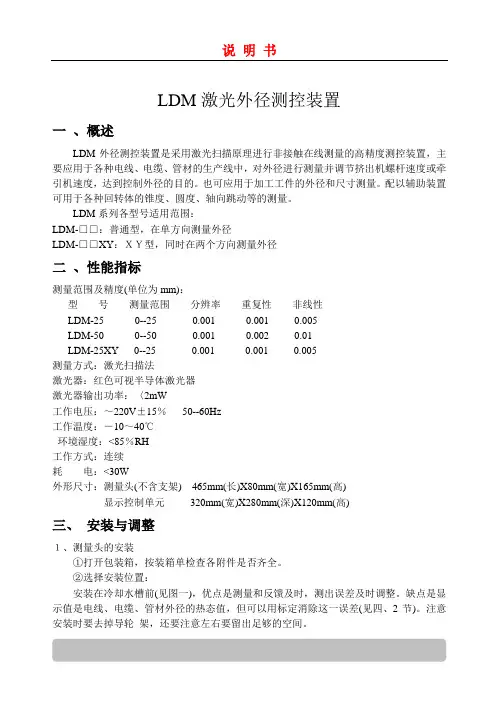

LDM激光外径测控装置一、概述LDM外径测控装置是采用激光扫描原理进行非接触在线测量的高精度测控装置，主要应用于各种电线、电缆、管材的生产线中，对外径进行测量并调节挤出机螺杆速度或牵引机速度，达到控制外径的目的。
也可应用于加工工件的外径和尺寸测量。
配以辅助装置可用于各种回转体的锥度、圆度、轴向跳动等的测量。
LDM系列各型号适用范围：LDM-□□：普通型，在单方向测量外径LDM-□□XY：ＸＹ型，同时在两个方向测量外径二、性能指标测量范围及精度(单位为mm)：型号测量范围分辨率重复性非线性LDM-250--25 0.001 0.001 0.005LDM-50 0--50 0.001 0.002 0.01LDM-25XY 0--25 0.001 0.001 0.005测量方式：激光扫描法激光器：红色可视半导体激光器激光器输出功率：〈2mW工作电压：～220V±15％50--60Hz工作温度：－10～40℃环境湿度：<85％RH工作方式：连续耗电：<30W外形尺寸：测量头(不含支架)465mm(长)X80mm(宽)X165mm(高)显示控制单元320mm(宽)X280mm(深)X120mm(高)三、安装与调整１、测量头的安装①打开包装箱，按装箱单检查各附件是否齐全。
②选择安装位置：安装在冷却水槽前(见图一)，优点是测量和反馈及时，测出误差及时调整。
缺点是显示值是电线、电缆、管材外径的热态值，但可以用标定消除这一误差(见四、2节)。
注意安装时要去掉导轮架，还要注意左右要留出足够的空间。
安装在冷却水槽和吹干机后(见图二)，优点是显示结果是成型后的值，缺点是反应速度慢，反馈滞后较大，电线、电缆、管材表面有较厚水膜时会影响测量精度。
③把测量头装到机架上。
④左右移动整体，使被测物对准导轮。
上下移动测量头，使被测物与导轮接触，拧紧支架上的固定螺钉。
如果装在水槽前，要去掉导轮。
正确安装后,测量状态下测量头的位置指示器的中间灯应亮,否则应该调整测量头的上下位置。
激光仪表使用
激光仪使用说明
旋转粗调
莱卡使用须知
调水平
1.用三脚架粗调仪器水平
2.打开机器后,先按Shift键再按(1=健,当屏幕中的水泡出现时调整仪器下的三个旋
钮,使水泡至水平,再按continue键继续.
定文件名
3.按continue键后出现主菜单,共有6个分项:1)为测量工作管理;2)数据工作管理等
等
4.通过上下键将光标指示1,按下回车键,再按NEW(底脚功能键)编辑文件名,其中右
下角键0:NUM键为字母和数字的切换
5.输入文件名后按回车键确认再按继续键continue可见主菜单.按上下键将光标定
于2数据管理后再安回车键,找着文件名后按回车键确认.
定坐标
在主菜单下按
得出矢量角后按FNC见菜单后再按F4取消棱镜.
再按三次ESC返回主菜单
再按设置键SET UP
到界面后再按F1,再按F4(SET,HZ)见角度转动机身用前角度加减90度,再按F4(HZ=0) 定好坐标.按continue,按FNC,用棱镜自动跟踪测量.。
大有激光测距仪说明书(lm60)
LM60 Manual 12-0921
8
安装电池 ( 图 3)
该激光测距仪使用 4 节“AAA”碱性电池工作。 1. 推动锁钩取下电池盖。 2. 装入 4 节新的“AAA”碱性电池，注意电池
盒内的电池极性标记，以保证装入电池极性 （+/-）正确。 3. 合上电池盖并卡到位。
图3
注意 : 当屏幕电量符号变空时请更换新电池。 长期不使用本仪器，请取出电池。 电池的品牌和型号都应该相匹配。 不要新旧电池混合使用。 及时取出废旧电池，按照当地相关法令处理废旧 电池。勿将电池扔到火中。
●● 不要试图维修或者拆解此仪器，非专业人员 维修可能会导致严重的激光辐射伤害。任何 的维修必须由专业的人员进行。
●● 不要在存有易燃物的区域使用本仪器，如易 燃液体、气体和粉尘等。
●● 只有使用原厂的零配件，才能保证仪器的正 常使用。
LM60 Manual 12-0921
3
数字激光测距仪简介
LM60
LM60 数字激光测距仪
24.594mm
安全条款
在使用本产品之前请务必认真阅读和理解本 说明书里所有的条款和操作指南。没有遵循 这些安全规则和操作指南可能会导致危险的 激光辐射伤害。
不要试图用任何方式来改变激光器的性能， 这样会导致激光暴露引起危险。
激光辐射 , 不要直视激光。2 类激光产品。仅 使用本仪器时才打开激光。
LM60 Manual 12-0921
7
ห้องสมุดไป่ตู้使用说明
本激光测距仪是一款高精度的测量仪器，请严格 按照以下使用说明操作，以保证本仪器的最佳性 能。
●● 测量时不要将本激光测距仪指向太阳或其他 强光源，这样会使测量出错，或测量不准确。
激光测径仪说明书
LDM激光外径测控装置一、概述LDM外径测控装置是采用激光扫描原理进行非接触在线测量的高精度测控装置，主要应用于各种电线、电缆、管材的生产线中，对外径进行测量并调节挤出机螺杆速度或牵引机速度，达到控制外径的目的。
也可应用于加工工件的外径和尺寸测量。
配以辅助装置可用于各种回转体的锥度、圆度、轴向跳动等的测量。
LDM系列各型号适用范围：LDM-□□：普通型，在单方向测量外径LDM-□□XY：ＸＹ型，同时在两个方向测量外径二、性能指标测量范围及精度(单位为mm)：型号测量范围分辨率重复性非线性LDM-250--25 0.001 0.001 0.005LDM-50 0--50 0.001 0.002 0.01LDM-25XY 0--25 0.001 0.001 0.005测量方式：激光扫描法激光器：红色可视半导体激光器激光器输出功率：〈2mW工作电压：～220V±15％50--60Hz工作温度：－10～40℃环境湿度：<85％RH工作方式：连续耗电：<30W外形尺寸：测量头(不含支架)465mm(长)X80mm(宽)X165mm(高)显示控制单元320mm(宽)X280mm(深)X120mm(高)三、安装与调整１、测量头的安装①打开包装箱，按装箱单检查各附件是否齐全。
②选择安装位置：安装在冷却水槽前(见图一)，优点是测量和反馈及时，测出误差及时调整。
缺点是显示值是电线、电缆、管材外径的热态值，但可以用标定消除这一误差(见四、2节)。
注意安装时要去掉导轮架，还要注意左右要留出足够的空间。
安装在冷却水槽和吹干机后(见图二)，优点是显示结果是成型后的值，缺点是反应速度慢，反馈滞后较大，电线、电缆、管材表面有较厚水膜时会影响测量精度。
③把测量头装到机架上。
④左右移动整体，使被测物对准导轮。
上下移动测量头，使被测物与导轮接触，拧紧支架上的固定螺钉。
如果装在水槽前，要去掉导轮。
正确安装后,测量状态下测量头的位置指示器的中间灯应亮,否则应该调整测量头的上下位置。
测径仪激光测径仪安全操作及保养规程
测径仪激光测径仪安全操作及保养规程一、激光测径仪概述激光测径仪（以下简称测径仪）是一种能够通过激光技术测量目标物体直径和周长的仪器。
测径仪具有测量快速、准确、精度高等优点，通常被广泛应用于工业生产中的生产流程监测、品质控制、以及现场数据采集等方面。
二、激光测径仪安全操作规程1.使用前必须仔细阅读使用手册，了解各个部位功能和操作要点，确保熟练掌握相关操作技能。
2.在使用过程中，应当佩戴防护眼镜和适当的防护服装等安全装备。
3.使用时应保证电源插头符合标准，且线路安装、接地可靠牢固。
4.使用时，应确认测径仪的工作环境符合规范，确保无电磁脉冲干扰、磁场、震动等影响仪器稳定性的因素存在。
5.操作时禁止使用化学试剂和其他易污染、腐蚀、爆炸性物质附近。
6.禁止在测量目标上喷涂涂料、清洗剂或其他腐蚀性液体，不得在被测物体表面放置凹凸不平的物体，以免对激光照射产生干扰。
7.使用过程中，应注意防止电线和激光束的碰撞，离开仪器前先断电断气源，避免误碰后仪器自动启动，引发意外。
8.不要在机械部分打、损伤仪器，避免影响仪器精度与使用寿命。
三、测径仪保养规程1.仪器出厂前已经全部进行了精密调试，用户在收到后应立即检查，确保部件齐全、完好无损，并做必要的防潮处理。
2.使用前应查看设备电源是否接地，检查电线插头的接触问题。
3.使用过程中应注意保持测径仪的清洁，于长时间不用时，应该采取适当措施，如覆盖仪器保护罩，防止粉尘进入，影响仪器的精度。
4.激光测量仪的末端耐压为2000伏，若超过此值长时间使用容易出现高压电击，应定期进行绝缘检测，确保安全使用。
5.在保养过程中，如发现任何故障或损坏，应立即停机维修。
四、结语测径仪是现代工业生产中一种重要而稳定的设备，正确的操作和保养能有效地延长仪器的使用寿命，同时保证精度和安全。
因此，在日常使用中，用户应该严格按照相关规程操作、保养测径仪，以保障使用的效果和生产的正常进行。
奥美加 LGD 系列测径仪使用说明书
激光测径仪使用说明书适用型号：LGD-25、LGD-60、LGD-100 使用仪器前请详细阅读此说明书成都奥美加科技有限公司AUTO MEASURE GAUGE TECHNOLOGY产品信息：产品名称：激光测径仪产品型号：产品编号：制造公司：成都奥美加科技有限公司（AUTO MEASURE GUAGE TECHNOLOGY CO.,LTD）公司地址：四川省成都市二环路西三段181号公司电话：************公司传真：************公司邮箱：*************公司网址：安全注意事项：◆此产品安装需详细参考本使用手册。
如有不明白请及时联系公司总部或者售后服务部。
◆非专业人员，不得开启产品机盖。
◆此产品机壳须接地。
◆不能让激光直射眼睛，以免眼睛受到伤害。
◆定期用干净、柔软的材料轻轻擦拭窗口玻璃，防止过多的灰尘堆积在窗口玻璃上影响仪器正常使用。
目录一、LGD系列激光测径仪.................................. - 4 -1、概述................................................. - 4 -1.1 简介 .............................................. - 4 -1.2 测试原理 .......................................... - 4 -2、技术参数............................................. - 4 -2.1 使用条件 .......................................... - 4 -2.2 主要技术参数 ...................................... - 5 -3、仪器系统的硬件配置................................... - 5 -3.1 测量头（满足最基础的测量需求）..................... - 5 -3.2 测量头（配DPM-1远端显示控制器）................... - 6 -3.3 测量头（配FP-02打印管理器）....................... - 6 -3.4 测量头其它配件（安装脚架，一般生产现场使用）....... - 7 -4、安装-机械安装........................................ - 7 -4.1 测量头的尺寸 ...................................... - 7 -4.2 测量头的安装 ...................................... - 9 -5、仪器工作状态........................................ - 10 -5.1 正常状态 ......................................... - 10 -5.2 错误状态 ......................................... - 10 -6、按键及功能的设置.................................... - 11 -6.1 按键及状态灯名称(见下图) .......................... - 11 -6.2 按键功能简介 ..................................... - 11 -7、功能设置（超差报警设置）............................ - 12 -7.1 设置直径的工艺给定值.............................. - 12 -7.2 设定直径的工艺偏差值.............................. - 12 -8、功能设置（通讯设置）................................ - 14 -8.1 设置通讯参数 ..................................... - 14 -8.2 通讯协议（ASCII码通讯协议和MODEBUS通讯协议） .... - 15 -8.2.1 ASCII码通讯（自定义协议）...................... - 15 -8.2.2 MODEBUS通讯协议（RTU格式）..................... - 16 -9、现场偏差校正........................................ - 18 -10、校准............................................... - 18 -二、DPM-1远端显示控制器............................... - 19 -11、概述............................................... - 19 -11.1 简介 ............................................ - 19 -11.2 技术参数 ........................................ - 19 -12、DPM-1-面膜和指示灯................................. - 19 -12.1 面膜上按键和指示灯的名称......................... - 19 -12.2 按键和指示灯的功能............................... - 19 -13、DPM-1的机械安装 ................................... - 20 -13.1 外形尺寸 ........................................ - 20 -13.2 安装方法 ........................................ - 20 -14、DPM-1端口连接 ..................................... - 20 -14.1 控制器端口 ...................................... - 20 -14.2 控制器线路连接 .................................. - 21 -15、DPM-1控制参数设置（请在测量头上进行设置）.......... - 22 -15.1 给定控制参数的定义............................... - 22 -15.2 设置通讯、控制参数............................... - 23 -15.2.1验证通讯参数：................................. - 23 -15.2.2 设置控制参数： ................................ - 23 -15.3 控制器的在线调试 ................................ - 24 -15.3.1 在线调试的范例 ................................ - 25 -一、 LGD系列激光测径仪1、概述1.1 简介LGD系列激光测径仪是我公司引进国外先进技术开发设计并生产的新一代测径仪。
激光测径仪
激光测径仪
一、预期用途：用于零件形状尺寸检测
二、设备要求
1. 设备为激光测径仪，材质应符合万级净化车间使用环境；
2. 设备寿命：≥10万小时；电源：220V,50Hz;
3. 可以连续测量观察移动被测物，能够储存数据记录，数据存储可以按机位、线位、时间进行数据存储；
4. 数据参数可以设置被测物的名义值、公差；超差报警提示；被测机位、线位、工艺标准设置等；
5. 无接触测试，对测试零件不会造成损伤；
6. 多种夹持工具(顶针、V 型块、卡盘),可适应检测多种零件；
7. 测试方法利用激光扫描；
8. 可用于各种管材和棒材、机加工件的检测；
9，基恩士测试系统；
10，笔记本一台
三、设备检测要求
1. 检测尺寸范围0,1-30mm, 检测精度±0.002mm, 分辨率0.001mm; 重复性误差0.001mm;
2. 能
够进行直径、宽厚度、凹凸缺陷、跳动和椭圆度检测；
3. 双轴扫描，两个方向射出激光；
四、提供相关技术资料
1、设备操作、维护规程、设备基准书。
可单独以文本形式列出，也可在使用说明书体现；
2、设备主要部件、备件、易损件图纸，可列入使用说明书内；
3、仪器仪表合格证和供应厂商提供的使用说明资料；仪器仪表配置表及其计量器具在有效期
内的校验合格证；
4、系统电路控制线路图、电气原理图、液压原理图或者气动布局图；
5、提供系统附属配件清单。
6、提供主要常见易损件明细表，甲方根据明细可在市场上购买。
如易损件为非标件，需提供
全尺寸及材质说明。
便携式激光测径仪安全操作及保养规程
便携式激光测径仪安全操作及保养规程便携式激光测径仪是一种高精度、高可靠性的测量仪器，广泛应用于建筑、制造、航空、轨道交通等领域。
正确的操作和保养对于保证仪器的准确度和使用寿命至关重要。
本文将介绍便携式激光测径仪的安全操作和保养规程。
1. 安全操作规程1.1 前置操作在使用便携式激光测径仪前，请仔细阅读使用手册，并做好以下准备：•确保测量场所的安全性，无电源、强电场、高温、易燃等危险因素；•保持测量场所的清洁和干燥，防止灰尘或水滴进入仪器；•确定好测量的参考面，保证仪器垂直放置；•确保仪器的电池电量充足。
1.2 操作流程a) 开机按下仪器上的开机键，此时屏幕上会显示开机画面；b) 校准先进行初始校准，确保仪器的初始设定正确；根据测量需求，进行进一步的校准，保证测量精度。
c) 测量用仪器定位测量目标，保持仪器垂直、稳定；根据需要，进行连续或单次测量。
d) 关机操作完毕后，按下仪器上的关机键，此时仪器会提示已关机；将仪器妥善存放，避免与其他物品碰撞。
1.3 注意事项•在使用过程中，避免仪器受到强烈的振动或碰撞，以免对测量精度造成影响；•在进行校准时，应注意参考物与仪器的距离和位置，以及参考面的平整度等因素；•在使用过程中，应注意仪器的电池电量，避免因电量不足而导致测量失败；•当仪器在使用过程中，出现异常现象时，应立即停止使用，查找原因并进行排除处理。
2. 保养规程2.1 清洁和保护在使用便携式激光测径仪过程中，应注意清洁和保护仪器：•定期清洁仪器表面和光学部件，避免灰尘或油渍影响测量结果；•保持仪器的正常温度，避免长时间处于高温或低温环境中；•在非使用状态下，应将仪器存放在防尘、防潮的地方。
2.2 维护和保养在使用便携式激光测径仪过程中，应进行常规的维护和保养：•定期检查仪器表面和光学部件的状况，有异常应及时处理；•定期更换电池，并注意电池的回收处理；•在使用过程中，要注意仪器紧固件的使用情况，定期检查有无松动。
激光测径仪测量外径的方法
激光测径仪测量外径的方法
激光测径仪测量外径的方法是通过激光扫描被测物体的表面，并根据物体对激光束的遮挡情况来计算其直径。
具体操作步骤如下：
1．将激光测径仪妥善安装于合适位置，确保被测物体处于仪器的测量范围之内。
2．开启激光测径仪，选择相应的“外径”测量模式。
3．按下测量按钮，激光测径仪随即发射激光束对被测物体进行精细扫描。
4．被测物体对激光束的遮挡情况会被光电接收器精准捕捉，并实时转换为电信号。
5．经过内部电路的处理，这些电信号最终转化为被测物体的直径值。
激光测径仪在测量外径方面具有显著优势：
1．高精度测量，误差可控制在±0.001mm以内。
2．高速测量，可实现每秒数百次的测量频率。
3．宽测量范围，可适用于从几毫米到几百毫米不同直径的物体。
4．非接触式测量方式，确保被测物体在测量过程中不会受到任何损伤。
鉴于上述优点，激光测径仪在机械加工、电子制造、橡胶塑料等多个行业中得到广泛应用，主要用于测量工件的外径、椭圆度、偏心度等重要参数。
测径仪说明书
目录1. 简介 (3)2. 设备组成 (3)2.1测量车 (4)2.2终端控制柜 (4)2.3 现场LED显示屏 (5)2.4 电、水、气馈线 (5)2.5 备用过钢小车 (5)3. 测量原理 (6)4. 使用条件 (7)4.1 工作环境 (7)4.2 冷却水 (7)4.3 压缩气 (7)5. 主要技术指标 (8)5.1 视场范围 (8)5.2 测量范围 (8)5.3 重复度 (8)5.4 允许偏差 (8)5.5 测量频率 (8)5.6 显示内容 (8)5.7 通信接口： (8)5.8 测心调节范围： (8)5.9 除尘方式： (8)5.10 设备功耗 (8)6. 设备安装 (9)6.1测量车的安装 (9)6.2吹扫气路安装 (9)6.3冷却水路安装 (9)6.4过钢导套的安装 (9)6.5备用过钢车架的定位及安装 (10)6.6电气连接 (10)7.设备的调试 (11)7.1静态测量（离线） (11)7.2在线测量 (12)8. 软件使用说明 (13)8.1软件介绍 (13)8.2软件安装要求 (13)8.3软件的安装 (13)8.4菜单功能 (13)8.5按钮 (17)8.6程序显示界面介绍 (17)8.7数据存储 (18)8.8主要使用功能 (18)9．日常维护、使用 (20)9.1精度校验 (20)9.2测心位置的调整 (20)9.3视窗镜片的清洁 (20)9.4过钢导管的检查 (21)9.5冷却用水、用气的检查 (22)9.6电器盒 (23)10. 注意事项 (24)11.高压离心鼓风机 (25)11.1用途 (25)11.2使用 (25)11.3维护 (25)11.4故障及原因 (26)1. 简介JDC-J系列高速线、棒材测径仪（下简称测径仪）是专门用于冶金行业线、棒材外径检测的在线测量设备。
它基于光学成像、CCD测量原理和计算机技术，对轧材进行非接触式在线测量。
本测径仪采用四组固定式测头测量方案。
标准台式激光测径仪说明书
标准台式激光测径仪说明书宁波北仑区科诚仪器有限公司地址：宁波市北仑区明州路长江国际B座1105室邮编：315803手机:138****5802Q Q:99673817网址：邮箱:****************联系:王成军153****0071电话**************传真**************开户行:中国银行股份有限公司宁波北仑华山路支行帐号:401360776738目录一、概述 (2)二、性能指标及功能特点 (2)三、机器结构介绍1）外观结构 (3)2）外形尺寸 (4)3）面板功能键介绍 (5)4）背板接线口示意图 (6)四、安装说明 (6)五、操作说明1）开机测量状态 (7)2）名义值设置 (7)3）偏差上限 (8)4）偏差下限 (8)5）机器校准 (9)6）数据保持功能 (11)7）报警功能 (11)六、附录 (11)联系:王成军153****0071电话**************传真**************开户行:中国银行股份有限公司宁波北仑华山路支行帐号:401360776738一、标准台式激光测径仪的概述：台式测径仪LDM-01A、LDM-01B、LDM-03A、LDM-03B、LDM-10A、LDM-10B、LDM-30A、LDM-30B、LDM-60A、LDM-60B、LDM-90A、LDM-90B，包括传感器和显示控制单元，两部分是分体结构。
可广泛用于线缆、漆包线、光纤、微拉丝、各种管材和棒材、机加工等行业。
二、标准台式激光测径仪的性能指标及功能特点：标准台式激光测径仪的技术指标：1.测量参数：型号量程精度重复性误差分辨力LDM-01A0.05000~1mm±0.5μm±0.2μm0.00001mmLDM-01B0.0500~1mm±1μm±0.5μm0.00001mmLDM-03A0.0500~2.5mm±0.5μm±0.2μm0.00001mmLDM-03B0.0500~2.5mm±1μm±0.5μm0.00001mmLDM-10A0.0500~10mm±1μm±0.3μm0.0001mmLDM-10B0.0500~10mm±1μm±1μm0.0001mmLDM-30A0.0500~30mm±2μm±0.5μm0.0001mmLDM-30B0.050~30mm±2μm±1μm0.0001mmLDM-60A0.5000~60mm±3μm±1μm0.0001mmLDM-60B0.5000~60mm±3μm±2μm0.0001mmLDM-90A0.5000~90mm±5μm±2μm0.0001mmLDM-90B0.5000~90mm±5μm±3μm0.0001mm2、扫描速度：1800次/秒。
激光测径仪操作保养指导书
规范激光测径仪操作规范及维护保养
二、
适用于本公司所有激光测径仪的使用与操作。
三
激光测径仪图示
(1)LED液晶显示器（线径显示器）
(2)激光源
(3)测治工具
(4)电源开关
操作步骤：
开机前检查
a.检查各处电源连接是否完好.
b.各量测附件是否齐全.
开机
a. 打开电源开关,LED液晶显示器亮起来,量测系统选显组亮起来.
操作
a.将被测物两端拉直，水平放置于测治工具中，如---a图
b.从LED液晶显示器（线径显示器）查看线径测量结果，如---b图
3.3简意故障排除
LCD屏不亮:电源是否开启(处理：开启电源).
LED屏被损坏：(处理：联系厂商进行维修).
不能正常测试：测治工具没有放置于激光源正中心（检查测治工具放置位置）.
3.4注意事项
3.4.1不能用高温东西接触LCD屏，被损坏不能正常显示操作流程.
测试前检查检查测治工具放置位置是否正常.
3.5保养要求
每天须对仪器表面进行清洁.
