如何从Protel_99导出Gerber档

从Protel 99 SE到Gerber全攻略
CAM350再重生Gerber
以下详细说明如何从一个已制作好的Protel 99 SE导出Gerber文件，且用CAM350查看、修改，再次导出Gerber文件！经验，有问题的请提出联系我：270531131@ 另：在尝试过程中录制了一段视频，有需要者可向我索取，效果不是很好！
：
文件：
一、从Protel 99 SE导出Gerber文件
注意：在从原理图生成PCB，及布线时，要将整个图面移至左下角，否则生成Gerber 文件用CAM350打开后显示不全（一般都会有钻孔层与其它层偏位，而钻孔层会只有一半或根本无法显示在CAM350的视窗中）。

如下图所示：
我在PCB布线时没有注意到此问题，故而最后整板移动，请留意上图和下图左下角坐标
准备工作做好后，请按下步骤进行导出Gerber文件！
1、利用向导，设置Gerber

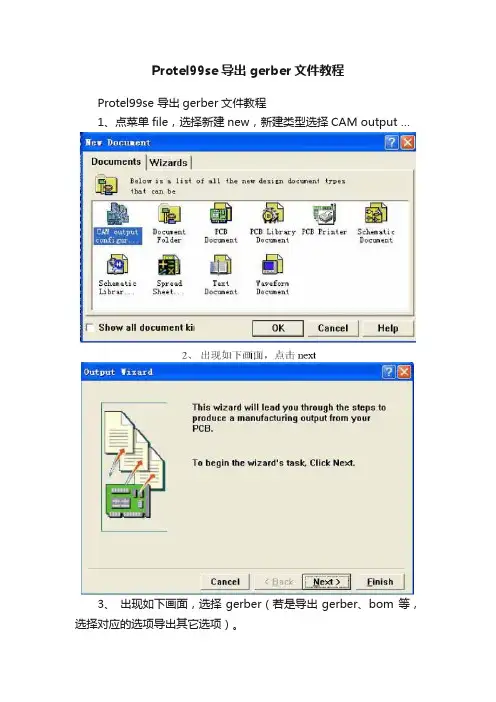

返还到Documents界面下，右建单击空白处，弹出菜单新建CAM文档
如下：
OK后退出，此时在Documents下多出一个文件（可重命名），双击打开后弹出选择PCB
若仅有一个PCB，只直接OK，若有多个选择要导出Gerber文件的PCB文件，OK后会弹出Output Wizard（输出向导），我们在此直接点击Finish退出（亦可根据向导生成）。

此时在CAMManager1.cam中如下所示：
在此空白处单击右键弹出菜单，选择Insert Gerber…(插入Gerber)
选择输出Gerber相关参数，注意：这些设置均可按默认值，但尺寸单位选择必须要和导出钻孔文件参数选择要一致，一般如上图选择：
表示英制单位，小数点后3位有效数字，也可重命名（直接输入文件名即可）；
相应后面的选择如下（未说明即保持默认即可）
在Layers中按下设置
设置完成后点OK退出，此时已向导完成Gerber；
2、利用向导，生成钻孔文件
右键单击空白处选择Insert NC Drill…(插入钻孔文件)
如下：
若单位保持一致，则可直接点击OK，退出（可重命名）；
3、生成Gerber和钻孔数据
在空白处单击右键菜单，选择：Generate CAM Files ，或直接点按F9，待运行结束后会发现在Documents下多出了一个文档：
4、导出Gerber和钻孔文件
如上图右键单击红色框，选择Expor…，选择保存路径
至此已结束Protel 99 SE导出Gerber及钻孔文件，如下图所示：
：二、用CAM350查看并修改Protel生成的Gerber及钻孔文件
及钻孔文件：
我们按如上骤生成的Gerber文件大多数都会存在钻孔层偏位问题，因此必须在CAM350中修改，并重新生成（若各位有好的方法避免此问题，那最好啦，也请顺便知会我一下哦！！）好啦，费话不多说啦，开始吧！
1、打开CAM350软件（我用的是CAM350 9.52）
2、导入Gerber及钻孔文件，一般都选择自动导入。

3、选择路径，点NEXT>>
4、单击红线框，设置，注意单位，可勾上Apply to All选项，保证导入的每层都一致。

（说明：Gerber档中的TXT后缀名为钻孔文件，附后详细说明Gerber数据格式及意义）
好啦，做完上面的点OK，再点Finish，就成功的将Gerber及钻孔文件导入到CAM350中去啦！如下所示：
可以发现钻孔层出现偏位，如本文开头所说，但是不要紧张，以下我们讲述如何操作，请继续往下！
5、对位操作
不用我说了吧？？
此时鼠标会变且状态栏上有提示如何操作对位！
好啦，操作有点不同于WINDOWS下常规，还是说一下吧！
单击需要将钻孔层移到的对位点，如上红色框。

然后在空白处单击右键，再将鼠标移至钻孔层对应点处：
单击左键，最后双击右键，弹出：
点击OK，完成移位操作，刷新再全部显示，可以发现对齐啦！
——多试几次哦，注意状态栏提示！！！
各操作后状态提示：
6、设置层属性，修改层名，删除不必要的层
如下或按快捷键Y，进入修改：
Name栏中输入各层名（最好与层次相关一目了然），Type栏设置属性，如下图，最后点OK！
以下删除不要的层：
将不需要的层后选上：
点OK！
删除前：
删除后：
可以发现，序号不再连续，重排编号：
点，OK，如下：
重排序：（层次上下根据自己习惯而定）方法如下：
选中要移动的层次（鼠标单击），然后移动到位置，再次单击即可，最后“OK”退出。

7、此时可保存为CAM文件：
8、其它操作及设置，请查相关资料！
：
及钻孔文件：
三、CAM350输出Gerber及钻孔文件
1、两种格式的Gerber档，一是全部为.gbr + .drl(钻孔文件)，另一是原样格式：
但在输出时仅一处设置不同
下面叙述，请看：
先导出Gerber Data…
先选择路径：，选好后点APPL Y
形成对比。

最后点OK，则按路径生成Gerber档。

此方法生成的是.gbr + .drl(钻孔文件)，而要生成
原格式文件，只需多点选项即可了！
2、生成钻孔文件：
同样选择路径保持与Gerber一致，OK退出！至此，全部结束！
：
各层对应意义：

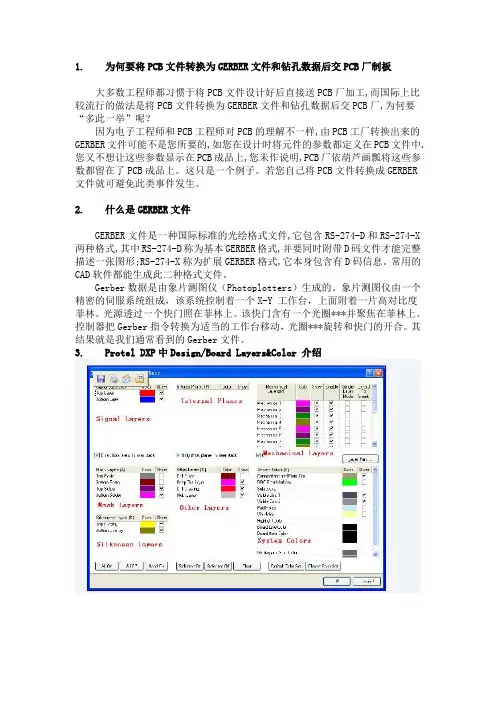

附：Gerber各层对应意义
扩展名类型定义
G1,G2 等中间信号层1，2 等
GBL 底信号层
GBO 底丝印层
GBP 底层锡膏层
GBS 底层阻焊层
GD1,GD2 等基于在钻孔对管理对话框中钻孔对定义的顺序排列钻孔绘制信息
GG1,GG2 等基于在钻孔对管理对话框中钻孔对定义的顺序排列钻孔向导信息
GKO 禁止布线层
GM1,GM2 等机械加工层1，2 等
GP1,GP2 等内部平面层1，2 等
GPB 底层主要的焊盘
GPL 顶层主要的焊盘
GTL 顶信号层
GTO 顶丝印层
GTP 顶层锡膏层(锡膏层代表所有不被阻焊油覆盖的无孔的地方，如表贴焊盘，喷锡带) GTS 顶层阻焊层(防焊层代表板面所有不被阻焊油覆盖的地方)
P01,P02 等Gerber 面板1，2 等
APR 当设置为嵌入式光圈（RS274X）时的光圈定义文件
APT 当未设置为嵌入式光圈（RS274X）时的光圈定义文件。
