最新工字钢悬挑脚手架做法和规范
2024年度工字钢悬挑脚手架规范PPT课件
2024/3/23
21
05
使用维护与拆卸注意事 项
2024/3/23
22
使用过程中常见问题解答
问题一
悬挑脚手架安装后晃动怎么办？
解答
检查各连接点是否紧固，确保所有构件安装到 位，必要时增加斜撑或加固措施。
问题二
使用过程中发现工字钢变形怎么办？
2024/3/23
解答
立即停止使用，对变形工字钢进行更换，并对相邻 构件进行检查，确保安全。
05
06
发现损坏或老化的构件，应及时进行更换 ，确保使用安全。
24
拆卸流程和注意事项
拆卸流程
1. 清理脚手架上杂物，确保拆卸安全。
2024/3/23
2. 按照先搭后拆、后搭先拆的原则进行拆卸。
25
拆卸流程和注意事项
• 逐层拆卸，严禁上下同时作业。
2024/3/23
26
拆卸流程和注意事项
01
注意事项
责任追究
对于因施工单位原因造成的不合格品 ，应按照合同约定和相关法律法规进 行责任追究。同时，监理单位也应承 担相应的监理责任。
31
THANKS
感谢观看
2024/3/23
32
2024/3/23
12
结构形式选择与布置方式
01
02
03
结构形式
工字钢悬挑脚手架可采用 单排、双排或多排结构形 式。
2024/3/23
布置方式
根据建筑物形状、高度、 施工条件等，选择合适的 布置方式，如矩形、三角 形、梯形等。
立杆间距与步距
根据设计荷载和所选材料 规格，确定立杆间距和步 距。
13
连接节点设计及加固措施

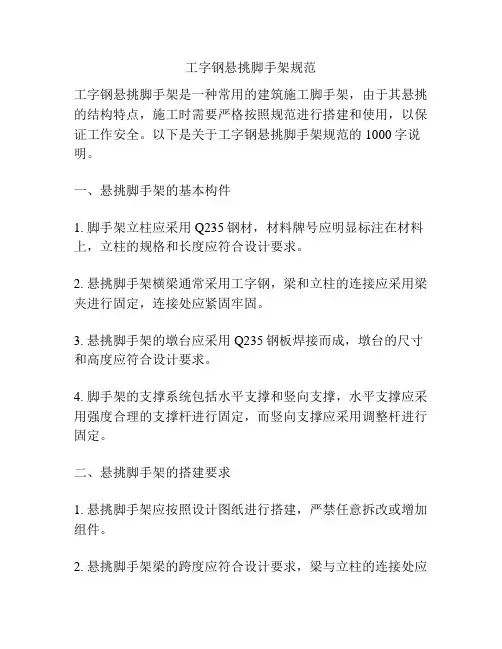

工字钢悬挑脚手架规范
工字钢悬挑脚手架规范工字钢悬挑脚手架是一种常用的建筑施工脚手架，由于其悬挑的结构特点，施工时需要严格按照规范进行搭建和使用，以保证工作安全。
以下是关于工字钢悬挑脚手架规范的1000字说明。
一、悬挑脚手架的基本构件1. 脚手架立柱应采用Q235钢材，材料牌号应明显标注在材料上，立柱的规格和长度应符合设计要求。
2. 悬挑脚手架横梁通常采用工字钢，梁和立柱的连接应采用梁夹进行固定，连接处应紧固牢固。
3. 悬挑脚手架的墩台应采用Q235钢板焊接而成，墩台的尺寸和高度应符合设计要求。
4. 脚手架的支撑系统包括水平支撑和竖向支撑，水平支撑应采用强度合理的支撑杆进行固定，而竖向支撑应采用调整杆进行固定。
二、悬挑脚手架的搭建要求1. 悬挑脚手架应按照设计图纸进行搭建，严禁任意拆改或增加组件。
2. 悬挑脚手架梁的跨度应符合设计要求，梁与立柱的连接处应加强固定，严禁出现明显的晃动。
3. 悬挑脚手架的立杆应垂直于地面，支撑系统应根据设计要求进行设置，支撑点应均匀分布。
4. 悬挑脚手架的墩台应设置牢固，与建筑物的墙体紧密连接。
5. 悬挑脚手架的横梁应在搭建完成后进行调整，确保其水平度，防止出现倾斜现象。
三、悬挑脚手架的使用要求1. 在使用悬挑脚手架前，必须进行检查，确保脚手架的各个部位完好无损，无松动现象。
2. 悬挑脚手架使用期间，必须设置防护措施，如安全网或安全脚手板等，以防止工人从高处坠落。
3. 工人在悬挑脚手架上工作时，必须佩戴安全带，并正确使用。
4. 悬挑脚手架上严禁吊挂过重或过大尺寸的物品，以免对脚手架造成超负荷。
5. 悬挑脚手架的使用期限一般为一年，超过期限后必须进行检测和维修，方可继续使用。
以上是关于工字钢悬挑脚手架规范的1000字说明，建议在使用悬挑脚手架前，施工人员应进行相关培训，并严格按照规范要求操作，以确保施工安全。
悬挑脚手架搭设规范标准
悬挑脚手架搭设规范标准一、悬挑脚手架底座说明：1、悬挑脚手架搭设前．必须编制专项施工方案，方案必须包含最挑粱平面定位布置图。
2、悬挑脚手絮的悬挑粱必须选用不小于1 6号的工字钢。
楼层预埋Φ20U型环，不得使用螺纹钢，具体型号必须经过设计计算确定。
3、落于结构上的锚固段应是悬挑段的 1.5倍．且必须采取两道锚固，每道悬挑粱均应加设斜拉钢丝绳，架体分段悬挑高度不大于20m。
4、脚手架底却应按规范要求沿纵横方向设置扫地杆，悬挑粱上表面应加焊钢筋以固定立杆，在横杆上方沿脚手架长度方向铺设木枋，井满铺模板进行防护。
5、脚手架底部立杆内侧应设200mm高踢脚板。
6、杆件搭设及防护同前述落地式外架。
说明：1、悬挑式脚手架必须编制专项施工方案，方案必须经企业技术负责人审批并签字盖章，架体高度20m及以上悬挑式脚手架工程须按《危险性较大的分部分项工程安全管理办法)(建质控【2009】87号)组织专家论证。
悬挑梁或悬挑架应积极采用型钢或定型桁架。
2、悬桃型钢或悬桃架通过预埋与建筑结构固定，预埋件不得使用螺纹钢，安装符合设计要求。
3、挑架立杆与悬桃型钢连接必须固定，防止滑移。
2、外架连墙件的设置3、剪刀撑和斜向支撑的设置说明：1、高度在24m以下的脚手架，必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置。
中间各道剪刀撑之间的距离不大于 15m。
每道剪刀撑宽度不小于4跨，并不小于6m。
斜杆与地面的倾角宜在45-60度之间。
2、高度在24m以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。
3、一字型、开口型双排架两断口必须设置横向斜撑；24米以上架体在架体拐角处及中间每六跨设置一道搭接斜撑。
4、剪刀撑斜杆的接长必须采用搭接，搭接长度不小于1m，且不少于三个扣件紧固。
4、水平防护（主体及装修施工阶段）说明：1、主体施工阶段，施工层、拆模层、脚手架第二层必须满铺脚手板，脚手板离建筑物结构的距离满足规范要求。
悬挑脚手架施工标准最新版
悬挑外脚手架施工标准1适用范围本施工标准适用于高度不大于100m的高层建筑或高耸建筑物上使用的悬挑式脚手架的设计、施工及验收。
2主要应用标准和规范2.1《扣件式钢管脚手架安全技术规范》（JGJ130-2011）2.2《建筑施工安全检查标准》(JGJ59-2011)2.3《钢结构工程施工规范》（GB50755-2012）2.4《危险性较大的分部分项工程安全管理办法-建质[2009]87号》2.5各工程施工图图纸3需要了解相关的规范和标准3.1基本构造要求规范中推荐以双轴对称截面钢梁做悬挑梁结构。
悬挑脚手架的搭设高度不超过20米。
悬挑梁截面高度不应小于160mm。
每个型钢悬挑梁外端宜设置钢丝绳或钢拉杆与上一层建筑结构斜拉结，钢丝绳、钢拉杆作为附加保险措施，不参与悬挑钢梁受力计算。
悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。
锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不宜小于16㎜。
悬挑钢梁悬挑长度一般情况下不超过2m能满足施工需要，但在工程结构局部有可能满足不了使用要求，局部悬挑长度不宜超过3米。
大悬挑另行专门设计及论证。
在建筑结构角部，钢梁宜扇形布置；如果结构角部钢筋较多不能留洞，可采用设置预埋件焊接型钢三角架等措施。
悬挑钢梁支承点应设置在结构梁上，不得设置在外伸阳台上或悬挑板上，否则应采取加固措施。
3.2型钢悬挑梁宜采用高度不应小于 160mm 双轴对称截面的型钢（工字钢）做悬挑梁结构。
悬挑梁端部设置定位点，定位点离悬挑梁端部不应小于 100mm 。
定位点可采用长 0.2m，直径 25-30mm 的钢筋或短管。
固定端长度大于悬挑端 1.25 倍，悬挑梁间距应按悬挑架架体立杆纵距设置，每一纵距设置一根。
（不允许有连梁）悬挑脚手架挑梁结构及其锚固1——木楔楔紧悬挑钢梁穿墙构造悬挑钢梁楼面构造挑梁结构及其锚固的验算内容：悬挑梁的强度；悬挑梁的挠度；当无有效支撑体系时悬挑梁的稳定；悬挑梁锚固段压点处 U 型钢筋拉环或螺栓的强度；压点处楼板承受锚固负弯矩时的抗弯强度；悬挑梁前端支点下混凝土梁（板）的承载力。
最新钢管悬挑脚手架规范
第一篇钢管悬挑脚手架规范《《扣件式钢管脚手架安全技术规范》JGJ130-2011》第二篇钢管悬挑脚手架规范《悬挑脚手架施工标准(最新)》悬挑外脚手架施工悬挑外脚手架施工标准施工标准标准1 适用范围1 适用范围适用范围本施工标准适用于高度不大于100m的高层建筑或高耸建筑物上使用的悬挑式脚手架的设计、施工及验收。
2 主要应用标准和规范主要应用标准和规范1《扣件式钢管脚手架安全技术规范》（JGJ130-2011）2《建筑施工安全检查标准》 (JGJ59-2011)3《钢结构工程施工规范》（GB50755-2012）4《危险性较大的分部分项工程安全管理办法-建质[2009]87号》5 各工程施工图图纸3 需要了解相关的规范和标准需要了解相关的规范和标准1 基本1 基本构造要求基本构造要求规范中推荐以双轴对称截面钢梁做悬挑梁结构。
悬挑脚手架的搭设高度不超过20米。
悬挑梁截面高度不应小于160mm。
每个型钢悬挑梁外端宜设置钢丝绳或钢拉杆与上一层建筑结构斜拉结，钢丝绳、钢拉杆作为附加保险措施，不参与悬挑钢梁受力计算。
悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。
锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不宜小于16㎜。
悬挑钢梁悬挑长度一般情况下不超过2m能满足施工需要，但在工程结构局部有可能满足不了使用要求，局部悬挑长度不宜超过3米。
大悬挑另行专门设计及论证。
在建筑结构角部，钢梁宜扇形布置；如果结构角部钢筋较多不能留洞，可采用设置预埋件焊接型钢三角架等措施。
悬挑钢梁支承点应设置在结构梁上，不得设置在外伸阳台上或悬挑板上，否则应采取加固措施。
22 型钢悬挑梁型钢悬挑梁宜采用高度不应小于160mm双轴对称截面的型钢（工字钢）做悬挑梁结构。
悬挑梁端部设置定位点，定位点离悬挑梁端部不应小于100mm 。
定位点可采用长0.2m，直径25-30mm 的钢筋或短管。
固定端长度大于悬挑端25倍，悬挑梁间距应按悬挑架架体立杆纵距设置，每一纵距设置一根。

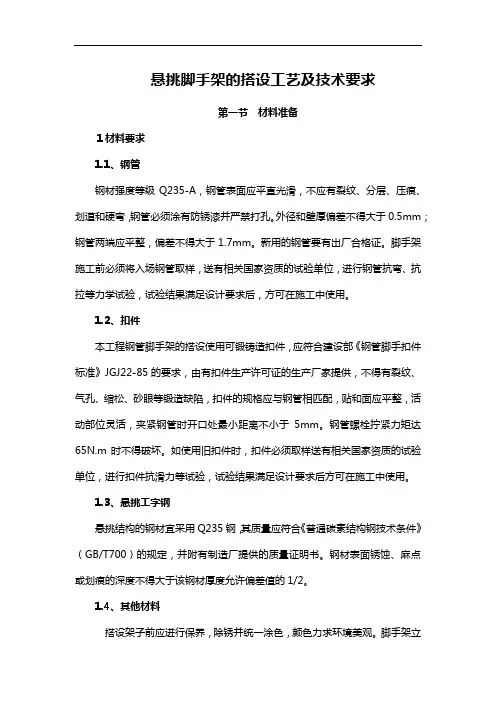

悬挑脚手架的搭设工艺及技术要求
悬挑脚手架的搭设工艺及技术要求第一节材料准备１材料要求1.1、钢管钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，钢管必须涂有防锈漆并严禁打孔。
外径和壁厚偏差不得大于0.5mm；钢管两端应平整，偏差不得大于1.7mm。
新用的钢管要有出厂合格证。
脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。
1.2、扣件本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。
钢管螺栓拧紧力矩达65N.m时不得破坏。
如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。
1.3、悬挑工字钢悬挑结构的钢材宜采用Q235钢，其质量应符合《普通碳素结构钢技术条件》（GB/T700）的规定，并附有制造厂提供的质量证明书。
钢材表面锈蚀、麻点或划痕的深度不得大于该钢材厚度允许偏差值的1/2。
1.4、其他材料搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。
脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆桔红色。
底排立杆、扫地杆均漆红白相间色。
脚手板、脚手片采用符合有关要求。
采用50mm厚松木脚手板，其长度为2－6m，宽度为23-25cm，脚手板两端应采用4mm厚镀锌钢丝各绑两道箍。
脚手板不得使用有裂缝、腐朽、斜拉及大横透节的板材。
安全网采用密目式安全网，网目应满足2000目／100cm2，做耐贯穿试验不穿透，1.6×1.5m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。
要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由北京市建筑安全监督管理部门发放的准用证。
悬挑脚手架施工标准(最新版)
悬挑脚手架施工标准（最新版）一、适用范围与要求本施工标准适用于所有需采用悬挑式脚手架进行高处作业的建筑工程项目，包括但不限于高层建筑、桥梁施工、大型设备安装等场景。
悬挑脚手架作为临时性结构，其设计、搭设、使用及拆除必须严格遵守国家及地方相关安全规范、技术标准和本标准的各项要求，确保施工安全和质量。
二、材料选用与规格1.钢管与扣件：应采用符合国家标准的Q235或Q345钢材制成的脚手管，壁厚不得小于规范要求；扣件应使用与钢管相匹配的可锻铸铁扣件，且需经过质量检测合格。
2.悬挑梁与锚固装置：悬挑梁宜选用工字钢、槽钢等型钢材料，规格根据计算确定；锚固装置应设计合理，能承受悬挑脚手架的全部荷载，并考虑风荷载、温度变化等因素的影响。
3.安全网、脚手板及密目网：采用阻燃、耐磨损、强度高的材料制成，规格尺寸应符合设计要求，确保使用过程中的安全可靠性。
三、搭设高度与悬挑长度1.搭设高度：应根据工程实际需要、结构特点、施工条件及安全要求综合确定，不得超过相关规范规定的限值。
2.悬挑长度：需经过结构工程师计算确定，确保悬挑部分在风荷载、施工荷载等作用下的稳定性，同时满足作业人员的安全操作空间需求。
四、锚固与连接要求1.锚固装置安装：应严格按照设计图纸进行施工，锚固点设置合理，锚固件安装牢固，无松动现象。
2.连接节点处理：钢管与扣件连接应紧密，无滑移、变形现象；悬挑梁与建筑结构之间的连接应采用焊接或高强螺栓连接，确保连接强度。
五、构造与稳定性验算1.构造设计：悬挑脚手架的构造应符合力学原理，确保整体稳定性；应设置必要的水平、垂直剪刀撑等加强措施。
2.稳定性验算：需进行风荷载、施工荷载、自重等组合作用下的稳定性验算，确保悬挑脚手架在使用过程中的安全稳定。
六、安全防护与警示标识1.安全防护措施：悬挑脚手架外侧应设置密目安全网，防止高空坠物；作业层应满铺脚手板，并设置踢脚板、护栏等防护设施。
2.警示标识设置：在悬挑脚手架醒目位置设置安全警示标志，如“禁止攀爬”、“当心坠落”等，提醒作业人员注意安全。
最新工字钢悬挑脚手架做法和规范
最新工字钢悬挑脚手架做法和规范山里娃进城百家号10-0917:11建筑行业上发生脚手架倒塌事故日益突出。
悬挑式脚手架作为工程中比较常用的脚手架，它是建筑中使用到的简易设施，分为每层一挑，多层悬挑两种。
此前没有具体的行业规定，在工程工作中条件差、施工误差大等，造成了悬挑式脚手架的做法不规范，工程质量严重下降。
比如：1.悬挑梁受力后竖向存在微小位移，悬挑梁水平方向位移难以控制，两根钢筋单面水平焊缝现场施工质量不好控制2.木楔块受力后会变形，加焊的横杆和门型钢架，强度差后来经过的摸索，制定了一种好的链接方式，端部采用双道固定，木楔换成铁楔，而且双向打楔一、型钢悬挑梁的具体规范1.高度不应小于160mm双轴对称截面的型钢(工字钢)做悬挑梁结构。
2.悬挑梁端部设置定位点，定位点离悬挑梁端部不应小于100mm。
3.定位点可采用长0.2m，直径25-30mm的钢筋或短管。
4.固定端长度大于悬挑端1.25倍，悬挑梁间距应按悬挑架架体立杆纵距设置，每一纵距设置一根。
(不允许有连梁)二、挑梁结构及其锚固的验算内容：1.悬挑梁的强度;2.悬挑梁的挠度;3.当无有效支撑体系时悬挑梁的稳定;4.悬挑梁锚固段压点处U型钢筋拉环或螺栓的强度;5.压点处楼板承受锚固负弯矩时的抗弯强度;6.悬挑梁前端支点下混凝土梁(板)的承载力。
三、U形钢筋拉环(或锚固螺栓)U型钢筋拉环或螺栓应采用冷弯成型。
U型钢筋拉环、锚固螺栓与型钢间隙应用钢楔或硬木楔楔紧。
悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。
锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不宜小于16mm当型钢悬挑梁与建筑结构采用螺栓钢压板连接固定时，钢压板尺寸不应小于100mm×10mm(宽×厚);当采用螺栓角钢压板连接时，角钢的规格不应小于63mm×63mm×6mm。
四、建筑主体结构(1)主体结构强度不低于C20(2)悬挑钢梁支撑点应设置在结构梁上，不得设置在外伸阳台或悬挑板上，否则加固措施。
工字钢悬挑脚手架规范
工字钢悬挑脚手架规范工字钢悬挑脚手架是一种常用于建筑施工中的临时支架。
它由工字钢组成，具有结构牢固、安全可靠的特点。
为了保证悬挑脚手架的使用安全和施工质量，需要遵守以下规范：一、材料选用：1. 工字钢的选择应符合国家标准，质量合格，具有足够的强度和刚性。
2. 悬挑脚手架连接件、衔接件等配件应符合国家标准，质量稳定可靠。
二、悬挑脚手架的搭设：1. 悬挑脚手架的搭设应由经过培训合格的专业人员进行，并按照设计要求进行施工。
2. 悬挑脚手架搭设前，应进行必要的测量和检查，确保施工地面的平整度和承重能力满足要求。
3. 悬挑脚手架要固定牢固，避免因风吹、振动或外力作用而导致脚手架移位或倾倒。
三、悬挑脚手架的使用限制：1. 悬挑脚手架的承重能力应符合设计要求，不得超载使用。
2. 悬挑脚手架不能作为起重设备使用，严禁吊装或悬挂重物。
3. 悬挑脚手架上不得存在尖锐或突出物，以免刺伤人员。
四、悬挑脚手架的维护与检修：1. 悬挑脚手架的使用期限一般不得超过两年，超过期限应进行全面检查和维修，确保安全可靠。
2. 悬挑脚手架在使用过程中，应定期进行维护保养，每天使用前要进行检查，发现问题及时处理，确保设备的正常使用。
3. 悬挑脚手架的配件、连接件等零部件，如有损坏或变形等情况，应立即更换或修复。
五、施工现场的安全措施：1. 悬挑脚手架搭设区域应设置明显的警示标志，避免人员进入施工区域。
2. 施工现场应设立安全岗，负责监督、管理悬挑脚手架的使用情况。
3. 施工人员要按照规范要求使用防护装备，如安全帽、安全带等，确保自身安全。
六、施工队伍：1. 施工队伍应具备相应的资质和经验，施工人员应经过培训并取得相应的证书。
2. 施工队伍要根据悬挑脚手架的搭设和使用要求，制定详细的施工方案，推选负责人，确保施工质量和安全。
总之，对于悬挑脚手架的搭设和使用，需要严格按照规范进行，确保设备的安全可靠。
施工人员要加强安全意识，落实安全防护措施，减少事故的发生，保障施工质量和人员安全。
悬挑式脚手架搭设流程及要求
悬挑式脚手架搭设流程及要求㈠技术参数㈡工艺流程（1）普通型钢悬挑脚手架水平悬挑→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆（搁栅）→剪刀撑→连墙件→铺竹笆片→扎防护栏杆→扎安全网。
（2）定距定位。
根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。
（3）脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步；如果超过相邻连墙件以上两步，无法设置连墙件时，应采取撑拉固定措施与建筑结构拉结。
（4）每搭完一步脚手架后，应按规定校正步距、纵距、横距及立杆的垂直度。
⑷立杆及纵横向水平杆构造要求：（三）型钢托架：1、架体与悬挑结构的连接：架体底部与悬挑结构应连接牢靠，不得滑动或窜动。
例：在16＃工字钢上翼缘距外挑端10cm和80cm处分别居中焊接两根长度15cm左右，直径不小于20mm 的钢筋作为立杆内胆，然后将立杆钢管套在其上，再分别将纵向扫地杆扣在两根立杆的内侧，离悬挑梁不大于20cm，横向扫地杆扣在紧靠纵向扫地杆下方的立杆上。
另外：在16＃工字钢上翼缘距外挑端10cm中处焊接固定钢丝绳锚固环或横向钢筋（钢筋φ18以上、长度约10cm）防止钢丝绳滑动或窜动。
祥见简图。
一般悬挑部位脚手架示意图2、悬挑构件：（1）悬挑构件包括悬挑梁，钢丝绳和预埋件；悬挑梁和预埋件均采用Q235-A 钢材制作。
（2）悬挑梁和预埋件均按本设计制作，安装前应检验合格，并按设计要求进行预埋和安装。
（3）悬挑梁焊接质量必须合格，焊条采用E40型。
型钢规格、材质和尺寸应符合设计要求。
（4）楼板中固定挑梁的锚固预埋和墙、柱、梁中的斜拉锚固件预埋位置应正确，材质和规格应符合设计要求，并符合锚固要求。
3、悬挑梁预埋：⑴转角处柱、剪力墙悬挑梁可直接浇入砼，深入砼25cm以上或采用联梁设置。
⑵型钢悬挑梁的预埋：悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。
工字钢悬挑脚手架最新规范
安全防护措施
在施工过程中，采取必要 的安全防护措施，如设置 安全网、防护栏杆等，确 保施工安全。
施工后的检查与验收
检查结构稳定性
对安装完成的工字钢悬挑 脚手架进行检查，确保整 体结构稳定、安全可靠。
检查扣件连接
对扣件的连接进行检查， 确保扣件紧固、无松动现 象。
检查脚手板铺设
验收程序
对脚手板的铺设进行检查， 确保脚手板平整、稳定， 满足施工操作要求。
定期检查
按照相关规定，对工字钢 悬挑脚手架进行定期全面 检查，确保其结构安全可 靠。
维修保养
发现损坏或磨损严重的部 位，及时进行维修或更换， 保证脚手架的正常使用。
防腐处理
对出现锈蚀的部位进行除 锈、涂装等防腐处理，延 长使用寿命。
使用寿命和报废标准
使用寿命
工字钢悬挑脚手架的使用寿命取决于其材料质量、制作工艺、使用环境以及维护保养情况等因 素。
06
保养要求
日常维护和保养
每日检查
检查工字钢悬挑脚手架的连接部位、支撑体系和扣件 等部位是否松动或损坏，及时进行紧固或更换。
清洁保养
定期清除脚手架上的灰尘、污垢和杂物，保持其表面 干净整洁，防止腐蚀。
涂装保护
根据需要，对工字钢悬挑脚手架的金属表面进行涂装 保护，以防锈蚀。
定期检查和维修
01
02
03
02 附加载荷
考虑施工过程中的附加载荷，如人员、材料和设 备的重量，确保脚手架的承载能力满足要求。
03 安全储备
为应对不可预见的超载情况，脚手架设计应留有 一定的安全储备。ຫໍສະໝຸດ 稳定性要求01 抗风稳定性
考虑风载对脚手架稳定性的影响，采取有效的抗 风措施，如增加斜杆、设置缆风绳等。
最新工字钢悬挑脚手架做法和规范
最新工字钢悬挑脚手架做法与规范山里娃进城百家号10-0917:11建筑行业上发生脚手架倒塌事故日益突出。
悬挑式脚手架作为工程中比较常用得脚手架,它就是建筑中使用到得简易设施,分为每层一挑,多层悬挑两种。
此前没有具体得行业规定,在工程工作中条件差、施工误差大等,造成了悬挑式脚手架得做法不规范,工程质量严重下降。
比如:1、悬挑梁受力后竖向存在微小位移,悬挑梁水平方向位移难以控制,两根钢筋单面水平焊缝现场施工质量不好控制2、木楔块受力后会变形,加焊得横杆与门型钢架,强度差后来经过得摸索,制定了一种好得链接方式,端部采用双道固定,木楔换成铁楔,而且双向打楔一、型钢悬挑梁得具体规范1、高度不应小于160mm双轴对称截面得型钢(工字钢)做悬挑梁结构。
2、悬挑梁端部设置定位点,定位点离悬挑梁端部不应小于100mm。
3、定位点可采用长0、2m,直径25-30mm得钢筋或短管。
4、固定端长度大于悬挑端1、25倍,悬挑梁间距应按悬挑架架体立杆纵距设置,每一纵距设置一根。
(不允许有连梁)二、挑梁结构及其锚固得验算内容:1、悬挑梁得强度;2、悬挑梁得挠度;3、当无有效支撑体系时悬挑梁得稳定;4、悬挑梁锚固段压点处U型钢筋拉环或螺栓得强度;5、压点处楼板承受锚固负弯矩时得抗弯强度;6、悬挑梁前端支点下混凝土梁(板)得承载力。
三、U形钢筋拉环(或锚固螺栓)U型钢筋拉环或螺栓应采用冷弯成型。
U型钢筋拉环、锚固螺栓与型钢间隙应用钢楔或硬木楔楔紧。
悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。
锚固型钢悬挑梁得U型钢筋拉环或锚固螺栓直径不宜小于16mm当型钢悬挑梁与建筑结构采用螺栓钢压板连接固定时,钢压板尺寸不应小于100mm×10mm(宽×厚);当采用螺栓角钢压板连接时,角钢得规格不应小于63mm×63mm×6mm。
四、建筑主体结构(1)主体结构强度不低于C20(2)悬挑钢梁支撑点应设置在结构梁上,不得设置在外伸阳台或悬挑板上,否则加固措施。
工字钢悬挑脚手架最新规范
服务外包公租房
9、其他要求
2、检查与验收 （1）分阶段检查验收，6-8M（原10-
13M）；六级强风及以上大风或大雨后；停 用超过一个月
工字钢悬挑脚手架最新规范
服务外包公租房
完毕！
工字钢悬挑脚手架最新规范
服务外包公租房
此课件下载可自行编辑修改，供参考！ 感谢你的支持，我们会努力做得更好！
每一纵距设置一根。（不允许有连梁）
工字钢悬挑脚手架最新规范
服务外包公租房
1——木楔楔紧 图6.10.5 -2 悬挑钢梁穿墙构造
工字钢图悬挑6脚.1手0架.最5新-3规范悬挑钢梁楼面构造
服务外包公租房
工字钢悬挑脚手架最新规范
服务外包公租房
2、U形钢筋拉环（或锚固螺栓）
悬挑梁尾端应在两处及以上固定于钢筋混 凝土梁板结构上。锚固型钢悬挑梁的U型钢 筋拉环或锚固螺栓直径不宜小于16㎜。
得设置在外伸阳台或悬挑板上，否则加固 措施。
工字钢悬挑脚手架最新规范
服务外包公租房
4、钢丝绳（或钢拉杆），吊环
1、钢丝绳不小于φ14mm，吊环不宜小于 φ20mm
2、钢丝绳绳卡不少于3个。受力绳应位于 卡扣座处，绳扣间距为150-200，末端钢丝 绳长度不得少于200mm。
3、钢丝绳与型钢梁夹角大于45度
工字钢悬挑脚手架最新规范
服务外包公租房
左图端部固定形 式，缺点主要有： 悬挑梁受力后竖 向存在微小位移， 悬挑梁水平方向 位移难以控制， 两根钢筋单面水 平焊缝现场施工 质量不好控制.....
工字钢悬挑脚手架最新规范
服务外包公租房
后来有些单位做 了一些改进，但 是后来发现木楔 块受理后会有变 形，而且加焊的 那根横杆和门形 钢筋是点焊，强 度比较差
工字钢悬挑脚手架做法和规范【最新版】
工字钢悬挑脚手架做法和规范悬挑式脚手架是建筑工程施工中的简易设施，分为每层一挑，多层悬挑两种。
工程工作中存在条件差、施工误差大等问题，造成了悬挑式脚手架的做法不规范，工程质量严重下降。
比如:1. 悬挑梁受力后竖向存在微小位移，悬挑梁水平方向位移难以控制，两根钢筋单面水平焊缝现场施工质量不好控制。
2. 木楔块受力后会变形，加焊的横杆和门型钢架，强度差。
后来经过不断的摸索，制定了一种好的链接方式，端部采用双道固定，木楔换成铁楔，而且双向打楔。
一、型钢悬挑梁的具体规范1. 高度不应小于160mm双轴对称截面的型钢(工字钢)做悬挑梁结构。
2. 悬挑梁端部设置定位点，定位点离悬挑梁端部不应小于100mm。
3. 定位点可采用长0.2m，直径25-30mm的钢筋或短管。
4. 固定端长度大于悬挑端1.25倍，悬挑梁间距应按悬挑架架体立杆纵距设置，每一纵距设置一根。
(不允许有连梁)二、挑梁结构及其锚固的验算内容1. 悬挑梁的强度2. 悬挑梁的挠度3. 当无有效支撑体系时悬挑梁的稳定4. 悬挑梁锚固段压点处U型钢筋拉环或螺栓的强度5. 压点处楼板承受锚固负弯矩时的抗弯强度6. 悬挑梁前端支点下混凝土梁(板)的承载力三、U形钢筋拉环(或锚固螺栓)U型钢筋拉环或螺栓应采用冷弯成型。
U型钢筋拉环、锚固螺栓与型钢间隙应用钢楔或硬木楔楔紧。
悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。
锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不宜小于16mm。
当型钢悬挑梁与建筑结构采用螺栓钢压板连接固定时，钢压板尺寸不应小于100mm×10mm(宽×厚);当采用螺栓角钢压板连接时，角钢的规格不应小于63mm×63mm×6mm。
四、建筑主体结构(1) 主体结构强度不低于C20。
(2) 悬挑钢梁支撑点应设置在结构梁上，不得设置在外伸阳台或悬挑板上，否则加固措施点这免费下载施工技术资料。
五、钢丝绳(或钢拉杆或钢拉杆)，吊环悬挑钢梁前端应采用吊拉卸荷，应满足以下要求:(1) 钢丝绳不小于φ14mm，吊环不宜小于φ20mm，预埋吊环应使用HPB235级钢筋制作。
悬挑脚手架施工标准(最新)
悬挑外脚手架悬挑外脚手架施工施工施工标准标准标准1 1 适用范围适用范围适用范围本施工标准适用于高度不大于100m的高层建筑或高耸建筑物上使用的悬挑式脚手架的设计、施工及验收。
2 主要应用标准和规范主要应用标准和规范2.1《扣件式钢管脚手架安全技术规范》 （JGJ130-2011） 2.2《建筑施工安全检查标准》 (JGJ59-2011) 2.3《钢结构工程施工规范》 （GB50755-2012） 2.4《危险性较大的分部分项工程安全管理办法-建质[2009]87号》2.5 各工程施工图图纸3 需要了解相关的规范和标准需要了解相关的规范和标准3.1 3.1 基本基本基本构造要求构造要求规范中推荐以双轴对称截面钢梁做悬挑梁结构。
悬挑脚手架的搭设高度不超过20米。
悬挑梁截面高度不应小于160mm。
每个型钢悬挑梁外端宜设置钢丝绳或钢拉杆与上一层建筑结构斜拉结，钢丝绳、钢拉杆作为附加保险措施，不参与悬挑钢梁受力计算。
悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。
锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不宜小于16㎜。
悬挑钢梁悬挑长度一般情况下不超过2m能满足施工需要，但在工程结构局部有可能满足不了使用要求，局部悬挑长度不宜超过3米。
大悬挑另行专门设计及论证。
在建筑结构角部，钢梁宜扇形布置；如果结构角部钢筋较多不能留洞，可采用设置预埋件焊接型钢三角架等措施。
悬挑钢梁支承点应设置在结构梁上，不得设置在外伸阳台上或悬挑板上，否则应采取加固措施。
3.3.22 型钢悬挑梁型钢悬挑梁宜采用高度不应小于160mm 双轴对称截面的型钢（工字钢）做悬挑梁结构。
悬挑梁端部设置定位点，定位点离悬挑梁端部不应小于100mm 。
定位点可采用长0.2m，直径25-30mm 的钢筋或短管。
固定端长度大于悬挑端1.25倍，悬挑梁间距应按悬挑架架体立杆纵距设置，每一纵距设置一根。
（不允许有连梁）悬挑脚手架挑梁结构及其锚固悬挑脚手架挑梁结构及其锚固1——木楔楔紧悬挑钢梁穿墙构造悬挑钢梁穿墙构造悬挑钢梁楼面构造悬挑钢梁楼面构造挑梁结构及其锚固的验算内容：悬挑梁的强度；悬挑梁的挠度；当无有效支撑体系时悬挑梁的稳定；悬挑梁锚固段压点处U 型钢筋拉环或螺栓的强度；压点处楼板承受锚固负弯矩时的抗弯强度；悬挑梁前端支点下混凝土梁（板）的承载力。

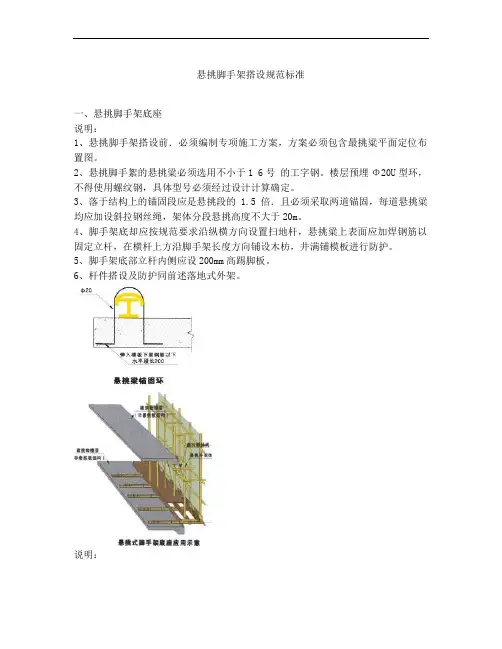

(完整版)悬挑脚手架搭设规范标准
悬挑脚手架搭设规范标准一、悬挑脚手架底座说明：1、悬挑脚手架搭设前．必须编制专项施工方案，方案必须包含最挑粱平面定位布置图。
2、悬挑脚手絮的悬挑粱必须选用不小于1 6号的工字钢。
楼层预埋Φ20U型环，不得使用螺纹钢，具体型号必须经过设计计算确定。
3、落于结构上的锚固段应是悬挑段的1.5倍．且必须采取两道锚固，每道悬挑粱均应加设斜拉钢丝绳，架体分段悬挑高度不大于20m。
4、脚手架底却应按规范要求沿纵横方向设置扫地杆，悬挑粱上表面应加焊钢筋以固定立杆，在横杆上方沿脚手架长度方向铺设木枋，井满铺模板进行防护。
5、脚手架底部立杆内侧应设200mm高踢脚板。
6、杆件搭设及防护同前述落地式外架。
说明：1、悬挑式脚手架必须编制专项施工方案，方案必须经企业技术负责人审批并签字盖章，架体高度20m及以上悬挑式脚手架工程须按《危险性较大的分部分项工程安全管理办法)(建质控【2009】87号)组织专家论证。
悬挑梁或悬挑架应积极采用型钢或定型桁架。
2、悬桃型钢或悬桃架通过预埋与建筑结构固定，预埋件不得使用螺纹钢，安装符合设计要求。
3、挑架立杆与悬桃型钢连接必须固定，防止滑移。
二、外架连墙件的设置三、剪刀撑和斜向支撑的设置说明：1、高度在24m以下的脚手架，必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置。
中间各道剪刀撑之间的距离不大于15m。
每道剪刀撑宽度不小于4跨，并不小于6m。
斜杆与地面的倾角宜在45-60度之间。
2、高度在24m以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。
3、一字型、开口型双排架两断口必须设置横向斜撑；24米以上架体在架体拐角处及中间每六跨设置一道搭接斜撑。
4、剪刀撑斜杆的接长必须采用搭接，搭接长度不小于1m，且不少于三个扣件紧固。
四、水平防护（主体及装修施工阶段）说明：1、主体施工阶段，施工层、拆模层、脚手架第二层必须满铺脚手板，脚手板离建筑物结构的距离满足规范要求。
2、从第二层起，应每隔12米高设置一道硬质隔断防护，并在其中间部位张挂水平安全网。
悬挑式脚手架搭设规范
悬挑式脚手架搭设规范一、施工方案1、悬挑式脚手架必须编制专项施工方案。
方案应有设计计算书（包括对架体整体稳定性、支撑杆件的受力计算)，有针对性较强的、较具体的搭设拆卸方案和安全技术措施，并画出平面、立面图以及不同节点详图。
2、专项施工方案包括设计计算书必须经企业技术负责人审批签字盖章后方可施工.二、悬挑梁及架体稳定1、挑架外挑梁或悬挑架应积极采用型钢或定型桁架。
2、悬挑型钢或悬挑架通过预埋与建筑结构固定,安装符合设计要求.3、挑架立杆与悬挑型钢连接必须固定，防止滑移.4、架体与建筑结构进行刚性拉结,按水平方向小于7M、垂直方向等于层高设一拉结点，架体边缘及转角处1M范围内必须设拉结点。
三、脚手板挑架层层满铺脚手片,脚手片须用不细于18#铅丝双股并联绑扎不少于4点,要求牢固，交接处平整，无探头板,不留空隙，脚手片应保证完好无损，破损的及时更换。
四、荷载施工荷载均匀堆放，并不超过3.0KN／m2。
建筑垃圾或不用的物料必须及时清除.五、交底与验收1、挑架必须按照专项施工方案和设计要求搭设。
实际搭设与方案不同的，必须经原方案审批部门同意并及时做好方案的变更工作。
2、挑架搭拆前必须进行针对性强的安全技术交底，每搭一段挑架均需交底一次，交底双方履行签字手续。
3、每段挑架搭设后，由公司组织验收，内容良化,合格后挂合格牌方可投入使用。
验收人员须在验收单上签字，资料存档。
六、杆件间距挑架步距不得大于1.8M，横向立杆间距不大于1M，纵向间距不大于1.5M.七、架体防护1、挑架外侧必须用建设主管部门认证的合格的密目式安全网封闭围护,安全网用不小于18＃铅丝张挂严密。
且应将安全网挂在挑架立杆里侧,不得将网围在各杆件外侧.2、挑架与建筑物间距大于20cm处,铺设站人片。
除挑架外侧、施工层设置1。
2M高防护栏杆和18cm高踢脚杆外，挑架里侧遇到临边时(如大开间窗、门洞等)时，也应进行相应的防护。
八、层间防护挑架作业层和底层应用合格的安全网或采取其他措施进行分段封闭式防护。
悬挑式脚手架搭设规范
悬挑式脚手架搭设规范一、施工方案1、悬挑式脚手架必须编制专项施工方案。
方案应有设计计算书(包括对架体整体稳定性、支撑杆件的受力计算)，有针对性较强的、较具体的搭设拆卸方案和安全技术措施，并画出平面、立面图以及不同节点详图。
2、专项施工方案包括设计计算书必须经企业技术负责人审批签字盖章后方可施工。
二、悬挑梁及架体稳定1、挑架外挑梁或悬挑架应积极采用型钢或定型桁架。
2、悬挑型钢或悬挑架通过预埋与建筑结构固定，安装符合设计要求。
3、挑架立杆与悬挑型钢连接必须固定，防止滑移。
4、架体与建筑结构进行刚性拉结，按水平方向小于7M、垂直方向等于层高设一拉结点，架体边缘及转角处1M范围内必须设拉结点。
三、脚手板挑架层层满铺脚手片，脚手片须用不细于18#铅丝双股并联绑扎不少于4点，要求牢固，交接处平整，无探头板，不留空隙，脚手片应保证完好无损，破损的及时更换。
四、荷载施工荷载均匀堆放，并不超过3.0KN／m2。
建筑垃圾或不用的物料必须及时清除。
五、交底与验收1、挑架必须按照专项施工方案和设计要求搭设。
实际搭设与方案不同的，必须经原方案审批部门同意并及时做好方案的变更工作。
2、挑架搭拆前必须进行针对性强的安全技术交底，每搭一段挑架均需交底一次，交底双方履行签字手续。
3、每段挑架搭设后，由公司组织验收，内容良化，合格后挂合格牌方可投入使用。
验收人员须在验收单上签字，资料存档。
六、杆件间距挑架步距不得大于1.8M，横向立杆间距不大于1M，纵向间距不大于1.5M。
七、架体防护1、挑架外侧必须用建设主管部门认证的合格的密目式安全网封闭围护，安全网用不小于18#铅丝张挂严密。
且应将安全网挂在挑架立杆里侧，不得将网围在各杆件外侧。
2、挑架与建筑物间距大于20cm处，铺设站人片。
除挑架外侧、施工层设置1.2M高防护栏杆和18cm高踢脚杆外，挑架里侧遇到临边时(如大开间窗、门洞等)时，也应进行相应的防护。
八、层间防护挑架作业层和底层应用合格的安全网或采取其他措施进行分段封闭式防护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
最新工字钢悬挑脚手架
做法和规范
最新工字钢悬挑脚手架做法和规范
山里娃进城
百家号10-0917:11
建筑行业上发生脚手架倒塌事故日益突出。
悬挑式脚手架作为工程中比较常用的脚手架，它是建筑中使用到的简易设施，分为每层一挑，多层悬挑两种。
此前没有具体的行业规定，在工程工作中条件差、施工误差大等，造成了悬挑式脚手架的做法不规范，工程质量严重下降。
比如：
1.悬挑梁受力后竖向存在微小位移，悬挑梁水平方向位移难以控制，两根钢筋单面水平焊缝现场施工质量不好控制
2.木楔块受力后会变形，加焊的横杆和门型钢架，强度差
后来经过的摸索，制定了一种好的链接方式，端部采用双道固定，木楔换成铁楔，而且双向打楔
一、型钢悬挑梁的具体规范
1.高度不应小于160mm双轴对称截面的型钢(工字钢)做悬挑梁结构。
2.悬挑梁端部设置定位点，定位点离悬挑梁端部不应小于100mm。
3.定位点可采用长0.2m，直径25-30mm的钢筋或短管。
4.固定端长度大于悬挑端1.25倍，悬挑梁间距应按悬挑架架体立杆纵距设置，每一纵距设置一根。
(不允许有连梁)
二、挑梁结构及其锚固的验算内容：
1.悬挑梁的强度;
2.悬挑梁的挠度;
3.当无有效支撑体系时悬挑梁的稳定;
4.悬挑梁锚固段压点处U型钢筋拉环或螺栓的强度;
5.压点处楼板承受锚固负弯矩时的抗弯强度;
6.悬挑梁前端支点下混凝土梁(板)的承载力。
三、U形钢筋拉环(或锚固螺栓)
U型钢筋拉环或螺栓应采用冷弯成型。
U型钢筋拉环、锚固螺栓与型钢间隙应用钢楔或硬木楔楔紧。
悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。
锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不宜小于16mm
当型钢悬挑梁与建筑结构采用螺栓钢压板连接固定时，钢压板尺寸不应小于100mm×10mm(宽×厚);当采用螺栓角钢压板连接时，角钢的规格不应小于63mm×63mm×6mm。
四、建筑主体结构
(1)主体结构强度不低于C20
(2)悬挑钢梁支撑点应设置在结构梁上，不得设置在外伸阳台或悬挑板上，否则加固措施。
五、钢丝绳(或钢拉杆或钢拉杆)，吊环
悬挑钢梁前端应采用吊拉卸荷，应满足以下要求：
(1)钢丝绳不小于φ14mm，吊环不宜小于φ20mm，预埋吊环应使用HPB235级钢筋制作。
(2)钢丝绳绳卡不少于3个。
受力绳应位于卡扣座处，绳扣间距为150-200，末端钢丝绳长度不得少于200mm。
(3)钢丝绳与型钢梁夹角大于45度
六、悬挑阳台位置，，工字钢的设计工字钢的设计
挑钢梁支承点应设置在结构梁上，不得设置在外伸阳台上或悬挑板上，故该处利用垫木垫起。
如果必须设置阳台时，要求该处的支撑体系不得拆除，并进行承载力计算。
七、外防护脚手架安全防护
1.立面防护
2.剪刀撑和横向斜撑
4.水平防护((装修施工阶段)
5.转角处挑梁的设计
八、特殊结构处理
1.在建筑结构角部，钢梁宜扇形布置
如果结构角部钢筋较多不能留洞，可采用设置预埋件焊接型钢三脚架等措施。
九、工字钢悬挑脚手架最新规范
工字钢悬挑脚手架最新规范在工程中可以有效的帮助我们解决问题，几大要点如下：
1、一次悬挑脚手架高度不宜超过20m。
2、型钢悬挑梁宜采用双轴对称截面的型钢。
如工字钢，工字钢结构性能可靠，双轴对称截面，受力稳定性好，较其他型钢选购、设计、施工方便。
3、悬挑钢梁型号及锚固件应按设计确定，钢梁截面高度不应小于160mm。
悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。
锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不宜小于16㎜。
工字钢悬挑脚手架的检查与验收
1、脚手架搭设完毕或分段搭设完毕，应按规定对脚手架工程的质量进行检查，经检查合格后方可交付使用。
2、高度在20m及20m以下的脚手架，应由单位工程负责人组织技术安全人员进行检查验收。
高度大于20m的脚手架，应由上一级技术负责人随工程进行分阶段组织单位工程负责人及有关的技术人员进行检查验收。
3、验收时应具备出厂合格、质量分类合格、施工记录、施工报告等文件。
4、进行现场检查，检查的各项，记入施工验收报告。
