初中物理-电学实验题汇总练习-含答案
初中物理20道电学实验题含答案
1、在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接．其实，有时只要思考一下，拆除或改接某些导线就能解决问题。
现在考考你，如下图是某同学连接的电路：（1）如果合上开关，将出现 短路 现象（选填“断路”或“短路”）．除了两只灯都不亮以外，还会造成 损坏电流表或损坏电源或损坏电流表和电源 的不良后果（2）对于这个电路，只须拆除一根导线，就能成为两灯串联的正确电路。
请在要拆除的那根线上打上“×”号2、物理课上，小明探究了串联电路中电压的规律，他还想知道并联电路中的电压有什么规律，于是在课后请你和他合作进行了以下探究：（1）提出问题：并联电路中，各电灯两端的电压有什么关系？（2）你的猜想是： 串联电路中各电灯两端的电压相等 ；理由是： 各个电灯并联在相同的两点间 。
（3）设计实验:图为两个灯泡并联的电路图,用电压表分别测量两个灯泡L1、L2以及电源两端的电压.请在图上添加测电压的电压表.所需的实验器材有： 电源、开关、导线、电灯、电压表 。
（4）进行实验：按照电路图连接电路，进行实验测量，记录实验数据.（5）分析论证：（只要求粗略地写出分析和论证的思路，即怎样得出结论的） 用电压表分别测量出电灯两端的电压U 1和U 2，并进行比较，若两者相等，即可得出猜想是正确的 。
（6）实验结论：两个灯泡L1、L2的电压和电源电压相等.（7）实验评估：上述实验中，小明只进行了一次测量，得出的结论偶然性的机会很大.为了使实验结论具有普遍性，你将建议小明怎样做？ 改变电源电压小或小灯泡的规格，重做上述实验 。
（8）实验问答：如果电源电压为3V ，那么根据探究的结论，灯L1的电压为 3 V ，灯L2的电压为 3 V.结合实验结论分析：测量电压时，电压表为什么要与被测电路并联。
3、我们已进行过“探究欧姆定律”的实验，请回答下列问题．(1)请在图7甲中把余下部分的电路用笔划线代替导线连接好．(2)在某次测量中，电流表的示数如图7乙，值为 0.3 A ．(3)丙、丁两图是某实验小组在探究过程中，根据实验数据绘制的图象，其中表示电阻不变，电流随电压变化的图象 是 丁 (填“丙”或“丁”)．(4)在探究电阻一定时，电阻上的电流跟两端电压的关系的过程中，使用滑动变阻器的目的是 保护电路 和 改变电路中的电流，改变定值电阻两端的电压 。
中考物理《电学实验》专项练习及答案
A．电阻短路 B．电阻断路 C．滑动变阻器短路 D．滑动变阻器断路
（3）排除故障后，闭合开关前应将滑动变阻器滑片移至最大阻值处，开始实验。小昕根据测得的实验数据绘制出电流I随电阻R的变化图象，如乙图所示，其中阴影面积的物理意义_______，其数值为_______；
中考物理《电学实验》专项练习及答案
学校:___________班级：___________姓名：___________考号：___________
1. 同学们分组进行电学实验，并记录电表示数。小明所在的学习小组讨论方案图所示：
实验目的
电路图
实验方案 三种
方案一：由少到多将几节干电池串联，先后接入MN
①当开关 闭合、 断开时，电流表读数为 ；
②当开关 、 都闭合时，电流表读数为 ；
③则待测电阻 _________。（用已知和测出的物理量符号表示）
5.在探究电流与电压关系的实验中，实验器材有：电源、电流表、电压表、定值电阻，滑动变阻器、开关、导线若干。
（1）如图甲所示，请用笔画线代替导线，将电路连接完整。要求滑动变阻器的滑片向左移动时，接入电路的电阻变大；___________
（3）排除故障后闭合开关，移动滑动变阻器的滑片P到某一点，电压表示数如图乙所示为____________V；
（4）根据实验记录绘制I﹣U图像如图丙所示，根据图像信息，计算小灯泡的额定功率是 ____________W；
（5）完成上述实验后，小敏设计了如图丁所示的电路，测出了额定电流为I额的小灯泡的额定功率。实验方案如下：（电源电压不变，滑动变阻器R1的最大阻值为R1）
(完整版)初中物理电学实验题精选(含答案)
1、在学习欧姆定律此后，老师请同学们设计一个测未知电阻R x的电路，其中小明同学设计的电路如图 1 所示． R 为已知阻值的电阻，当 s 闭合 s 断开时，电流表读数为I ；当 s 、 s0 1 2 12都闭合时，电流表读数为I 1．（1）请你写出小明同学测R x的表达式． R x=（2）小红设计了一种不同样于小明同学设计的测量电路，如图 2 所示．请你将图 3 中的器材按图 2 电路连接起来（用笔连线表示导线），要求滑动变阻器的滑片P 处于最右端时，连入电路的阻值最大．（3）比较两个电路图，请你说一说小红设计的电路的优点．2 、（ 1）在考据欧姆定律实验中，所连接的电路如甲图所示，当E、 F 间接入的电阻 R 保持不变时，搬动滑动变阻器R 的滑片 P，读出三组不同样电压下的电流值，可研究出：当电阻一定是，电流与电压成比．调治变阻器的滑片P，使电压表的示数为 U，再依次将 E、 F 间的电阻 R0换成定值电阻R1、 R2，且 R2＞ R1＞ R0，要使 E、 F 间的电压表示数保持U 不变，应将滑动变阻器的滑片P逐渐向（选填“ A”、“ B”）端搬动，可研究电流与电阻的关系．（2）在测小灯泡的电功率时，将E、F 间的电阻换成一只额定电压是“ 3.8V ”的小灯泡．在乙图电路中，当滑动变阻器的滑片P 向（选填“ A”、“ B”）端搬动，灯泡L 逐渐变亮，电压表的示数逐渐变大，电流表的示数逐渐（选填“变大”、“变小”），经过比较还发现，在灯泡逐渐变亮的过程中，电压表示数与电流表示数的比值在增大，造成这一比值增大的原因是．当小灯泡两端电压表的示数为 3.8V 时，电流表示数如图丙所示，则电流表的示数为A，小灯泡的电功率为W．最后归纳时，老师告诉同学们，电压表的内阻很大，它并联在电路中时，只有极小的电流经过电压表，能够忽略不计，我们就是用上述方法测量小灯泡电功率的，假如考虑了电流经过电压表的影响，你们测量的小灯泡额定功率比小灯泡真实的额定功率（选填“偏大”、3 、某同学想研究经过铅笔芯的电流与其两端电压的关系，设计了以下列图的电路．采纳的器材有：阻值约为4Ω的 2B 铅笔芯一根，两节干电池组成的电池组，0﹣ 0.6A 的电表， 0 一3V 的电压表，滑动变阻器（10Ω 2A ），开关，导线等．（1）该同学依照电路图连接电路，在闭合开关前应将滑动变阻器的滑片P 移到端（选填“ a”或“ b“）．（2）闭合开关后，两电表的指针都发生了偏转，但无论怎样搬动滑片，两电表的示数均保持不变且都在量程范围内，则产生故障的原因是（3）消除故障后，该同学搬动滑动变阻器的滑片，将获得的几组数据记录在下表中．当采集第三组数据时，电流表指针的偏转情况以下列图，此时电流表的示数为A．实验序号①②③④⑤U/VI/A ▲（4）该同学采集多组实验数据的目的是（5）请依照表格中的五组数据在给定的坐标纸上画出铅笔芯的I ﹣U 图线．（6）由画出的图线可知，经过铅笔芯的电流与其两端电压的关系为：．4 、在研究电流与电阻关系的实验中，电源电压为15V 且保持不变，滑动变阻器上标有“20 Ω 3A ”字样，实验中所用的四个定值电阻的阻值分别为5Ω、 10Ω、 15Ω、 20Ω．（1）用笔画线代替导线将电路连接完满（如图）（2）小明在 a、b 间接入 5Ω的电阻时，调治滑动变阻器的滑片，读出电流表的示数为 1.0A ．断开开关，保持滑片的地址不变，用 10Ω的电阻代替5Ω的电阻，闭合开关，要获得正确的实验结论，应将滑片向端搬动，读数时电流表示数为A．（3）断开开关，再用 15Ω的电阻代替 10Ω的电阻连续实验时，无论怎样搬动滑动变阻器的滑片都不能够完成实验，为了使这四个电阻都能为实验所用，应控制a、 b 间电压不低于V．5 、某实验小组做“测定一组电阻 R1、 R2、R3的阻值”的实验，电路图如图甲所示．已知电阻R1约为 2 欧，电阻 R2约为 5 欧，电阻 R3约为 20 欧．该实验供采纳的器材有：A、电源（电压恒定9 伏） B 、电流表（量程 0～安）C、电压表（量程0～ 3 伏） D 、开关、导线若干E、滑动变阻器（最大电阻10 欧，额定电流安） F 、滑动变阻器（最大电阻20 欧，额定电流 1.5 安）G、滑动变阻器（最大电阻60 欧，额定电流安）H 、滑动变阻器（最大电阻70 欧，额定电流 0.1 安）（1）为了测定R1、 R2、 R3的阻值，实验中应采纳的滑动变阻器是（填字母编号）．（2）依照实验电路图，请在答题纸上用划线当导线完成实物图乙的连接．（3）某次实验中，实验操作正确，电流表的示数和电压表的示数如图丙所示，则电阻两端的电压为伏，电阻的阻值为欧．6 、小娟利用图 1 所示的器材测量小灯泡的电阻，已知小灯泡的额定电压为 2.5V ．（1）请用笔画线代替导线将电压表正确接入电路．（2）闭合开关前，滑动变阻器的滑片应调到（选填“左”或“右” ）端，电路连接正确后闭合开关，小娟发现小灯泡不亮、电压表无示数、电流表有示数，搬动变阻器的滑片晌，电流表的示数会变化，则故障原因可能是小灯泡（选填“断路” 或“短路”）．（3）故障消除后，小娟依照测得的数据绘制了小灯泡的电流随电压变化的图象（如图所示）．由图象（图2）可知，小灯泡正常工作时的电阻是Ω，当小灯泡两端的电压为 1V 时，小灯泡的电阻是Ω，进一步解析图象能够发现小灯泡的电阻不断变化，这是由于灯丝的电阻随温度的高升而（选填“增大”或“减小”）．7、在测量定值电阻阻值的实验中．（1）请你用笔画线代替导线，将图甲中的实物电路连接完满．（2）闭合开关前，滑动变阻器的滑片P 应移至（选填“ A”或“ B”）端．小明闭合开关后，搬动滑片P 到某一点时，读出电压表示数为1V，电流表示数如图乙所示，计算出定值电阻的阻值为Ω．（3）小明仅把这一次实验测量所得的阻值作为最后的结果，你认为合适吗？，原因是．（4）如图丙所示是其他两组同学依照测得数据作出的I ﹣U 图象，解析图象可知：RaRb．（5）另一组的小红同学在连线时，不小心将线接错了，闭合开关后，发现无论怎样搬动变阻器的滑片P，电压表、电流表均有示数，但都不改变，原因可能是．（写出一种即可）（6）还有一组的小亮同学在连线时，不小心将线接错了，闭合开关后，发现无论怎样搬动变阻器的滑片 P，电流表无示数，电压表有示数，几乎等于电源电压．出现故障的原因是．8 、小刚同学想用以下列图器材来测量定值电阻R 的阻值，他已连接了部分电路，请你接着完成以下步骤：（电源电压为6V）（1）用笔画线代替导线，将电路补画完满．（2）开关闭合前，滑动变阻器的滑片应滑至使变阻器电阻（填“最大” 、“最小”或“中间” ）地址．（3）小刚经过调治来改变被测电阻两端的电压，共测得三组对应的电压值和电流值，最后算出电阻的平均值，这样做的目的是．（4）在实验过程中，当电阻两端电压最大时，电流表示数如图乙所示，则此时定值电阻消耗的电功率为W．（5）不改变上面连好的电路，用它还可以够完成的实验是：A B；（6）若将上面实验中的定值电阻R 换成小灯泡，在多次测量灯泡电阻的过程中，发现当电压表的示数增大时，电压表与电流表示数的比值将．9 、在测定“小灯泡的电阻”实验中，有以下器材：电压表、电流表、开关、电压为6V 的电源、“ 3.8V 1.5W ”的小灯泡、标有“20Ω 1.5A ”的滑动变阻器，导线若干．（1）请用笔画线代替导线，依照图甲所示的电路图，将图乙的实物电路连接完满．（要求连线不得交织，电流表的量程选纲要合适）（2）第一小组同学连接好最后一根导线，灯泡马上发出光明刺目的光并很快熄灭．检查后，发现连线正确，请你找出实验中的两个操作不当之处：①；②．（3）第二小组同学闭合开关后，发现小灯泡不亮，但电流表有示数，接下来应进行的操作是．A．更换小灯泡；B．检查电路可否断路；C．搬动滑动变阻器的滑片，观察小灯泡可否发光．试验次数 1 2 3电压 U/V电流 I/A I 3电阻 R/ ΩR 3①第 3 次实验中电流表读数I 3如图丙所示，则I 3=A；计算得出R3=Ω．②从表受骗算出三次小灯泡的阻值不相等，其原因是．10 、小红用伏安法测额定电压为 2.5V 小灯泡正常发光时的电阻．（1）请你帮助她把图中的滑动变阻器连入电路，保证闭合开关时，变阻器接入电路的电阻最大．（2）正确连接好电路后，闭合开关，搬动滑动变阻器的滑片，当电压表的示数为 2.5V 时，小灯泡正常发光．此时电流表的示数以下列图，小灯泡正常发光时的电流为A，此时小灯泡的电阻为Ω（电阻值保留一位小数）．（3）滑动变阻器甲上标有“5Ω 2A ”，滑动变阻器乙上标有“20Ω 1A ”．若实验中电源输出电压为 6V 不变，则小红采纳的滑动变阻器是．（填“甲”或“乙” ）11 、小敏用以下列图的实物电路图，研究“经过导体的电流与导体电阻的关系”，电源电压恒为 3V，5 个定值电阻值分别为5Ω、 10Ω、 15Ω、 20Ω、 30Ω，滑动变阻器最大阻值为10 Ω．（1）请在甲图中将滑动变阻器正确连入电路（滑片向右移电流表示数变小）．（2）开关 S 闭合前，滑动变阻器的滑片应处在（填“左”或“右” ）端；实验过程中，搬动变阻器滑片晌，眼睛应主要凝望（选填“变阻器滑片” 、“电压表示数”或“电流表示数”）．（4）依照前 4 次实验所测的电流和电阻值，在乙图中描出了 4 个点，则阴影部分面积表示的物理量是，它的值为．（5）第 5 次实验中，将定值电阻由 20Ω换为 30Ω时，应将滑动变阻器的滑片向（选填“左”或“右” ）端搬动．（6）小敏发现无论怎样搬动滑动变阻器的滑片P，向来无法达到实验要求，此时小敏可采取的措施是（选填序号）．A、更换一块新的电压表B、增加一节干电池C、用最大阻值为20Ω的滑动变阻器代替原来的滑动变阻器．12 、小红小组要测定额定电压为的小灯泡的电阻．现有以下器材：电流表一只（量程0～ 0.6A 和 0～ 3A）；电压表一只（量程为0～ 3V 和 0～ 15V）；滑动变阻器两只（“ 5Ω 1A ”、“20Ω 2A ”）开关一个；干电池若干节；导线若干．（1）依照你的估计和实验经验，滑动变阻器应采纳只，实验更便于完成．（2）小红小组用 2 节干电池（已使用）正确连接电路后，无论怎样调治滑动变阻器，小灯泡两端的电压都达不到 2.5V ，她们应该．（3）小红小组实验记录和计算以下表：电压 U/V电流 I/A功率 P/W灯泡发光情况灯丝暗红稍微发光正常发光发光很亮①小灯泡的额定功率是W；②依照她们观察的现象和记录的实验数据，你能够得出的结论是（请说出两点）：，；③请在坐标图中画出小灯泡的电压和电流关系的图象；④在正常发光下，小灯泡的电阻是Ω；⑤依照画出的图象，你得出的结论是：．（4）当小红小组将小灯泡两端的电压调到3V 正在记录实验数据时，小灯泡突然熄灭，仔细观察小灯泡钨丝被烧断，这时她们进一步观察到的实验现象是：电流表的示数；电压表的示数．（5）小红小组在议论交流时，发现有的组的同学将电压表连接成以下列图电路，则这种连接测量出的电阻值比本质电阻值偏，其原因是．13 、要测量一只额定电压为 2.5V 小灯泡的电阻（电阻大体在6～10Ω之间），刘星同学连接了以下列图的电路．次数电压 U/V 电流灯泡亮度I/A1灯光稍微2较暗3正常发光4很亮（1）请用笔画线将图中的电路连接完满．（2）在连接电路时，开关应（选填“断开”或“闭合”），滑片应移到（选填“ A”或“ B”）处．（3）闭合开关后，刘星发现电压表、电流表均有示数，但小灯泡不亮，经检查，电路连接无误，各元件圆满那么可能的原因是，为了能使小灯泡发光，下一步应进行的操作．（4）实验完成后，刘星将有关数据和现象填在表格里：由此可知，小灯泡在正常发光时的电阻是．（保留一位小数）从表中数据可知，灯丝的电阻随两端电压的增加而（选填“变大”或“变小”），电阻变化的本质是灯丝的电阻随而增大．（5）从表中数据可发现小灯泡的亮暗主要与有关．(完满版)初中物理电学实验题精选(含答案)参照答案1．2．正 BA 变大灯丝电阻随温度的高升而增大偏大3． b 错将滑动变阻器下方的两个接线柱接入电路；0.30 防备有时性，便于找出规律经过铅笔芯的电流与其两端的电压成正比4．右 0.57.5 5． G25 6．左短路8.35 增大7．B10 不合适一次测量拥有有时性，应多次测量求平均值可减小误差＜滑动变阻器同时接上面两个接线柱（或同时接下面两个接线柱）定值电阻断路8．最大滑动变阻器求平均值减小误差测量电阻R的电功率研究电流跟电压的关系（或用滑动变阻器改变电路中的电流实验）增大9．连接电路时没有断开开关系结电路时，滑动变阻器滑片没有置于最大阻值处灯丝电阻与温度有关10．乙11．右电压表示数保持电阻R 两端电压不变电压2V 右 B 12．“ 5Ω 1A ”换新电池0.8 灯泡电压增大，本质功率也在增大灯泡本质功率增大，灯泡亮度增加7.8 随电压和电流的增大，灯泡灯丝的电阻也在增大减小至零增大至等于电源电压大由于电流表的分压作用，使电压表测出的电压比灯泡两端的本质电压大，计算出的电阻也偏大 13．断开 B 电路电流太小搬动滑动变阻器滑片，减小滑动变阻器接入电路的阻值 8.3Ω变大温度高升灯泡的本质功率第11页（共 11页）。
初中物理电学实验题(答案)

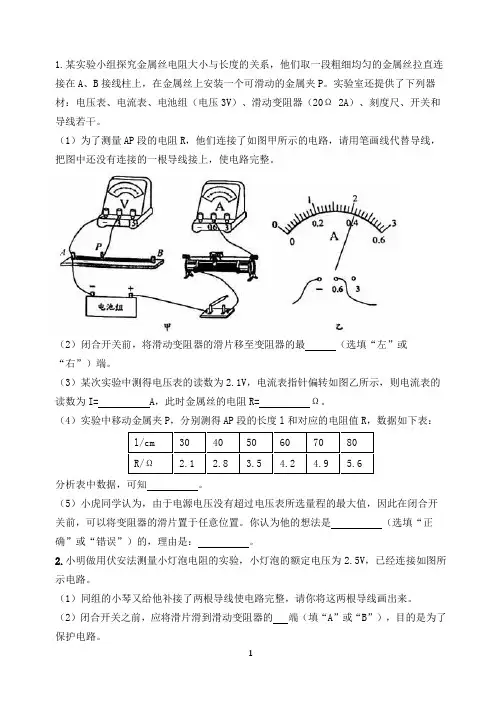

1.某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P。
实验室还提供了下列器材：电压表、电流表、电池组（电压3V）、滑动变阻器（20Ω 2A）、刻度尺、开关和导线若干。
（1）为了测量AP段的电阻R，他们连接了如图甲所示的电路，请用笔画线代替导线，把图中还没有连接的一根导线接上，使电路完整。
（2）闭合开关前，将滑动变阻器的滑片移至变阻器的最（选填“左”或“右”）端。
（3）某次实验中测得电压表的读数为2.1V，电流表指针偏转如图乙所示，则电流表的读数为I= A，此时金属丝的电阻R= Ω。
（4）实验中移动金属夹P，分别测得AP段的长度l和对应的电阻值R，数据如下表：分析表中数据，可知。
（5）小虎同学认为，由于电源电压没有超过电压表所选量程的最大值，因此在闭合开关前，可以将变阻器的滑片置于任意位置。
你认为他的想法是（选填“正确”或“错误”）的，理由是：。
2.小明做用伏安法测量小灯泡电阻的实验，小灯泡的额定电压为2.5V，已经连接如图所示电路。
（1）同组的小琴又给他补接了两根导线使电路完整，请你将这两根导线画出来。
（2）闭合开关之前，应将滑片滑到滑动变阻器的端（填“A”或“B”），目的是为了保护电路。
（3）小明利用上面的电路测小灯泡的电阻，已经记录三组数据如下表，请你将表中的空白格帮小明补上。
（4）小明处理完数据后发现，三次测得的灯丝电阻相差较大，与其他同学交流也是同样的情况，你认为出现这种结果的原因是。
3.某同学将一节旧电池、5欧的定值电阻、开关和电压表连接成图甲所示电路，发现开关断开和闭合时，电压表的示数有明显的不同。
他很好奇，在老师的帮助下他得知：干电池内部本身存在电阻，其情况相当于一节干电池与一电阻串联（如图乙虚线框内所示）。
当开关闭合后，干电池内部的电阻分到了一部分电压，从而提供给定值电阻的电压减小。
为了求证，他又进行了如下实验：①测出图甲所示电路中开关断开时电压表示数为1.4伏，闭合开关后电压表的示数为1伏；②将定值电阻由5欧更换为12欧，测出电路中开关断开时电压表示数为1.4伏，闭合开关后电压表的示数为1.2伏。
初中物理 电学实验题汇总练习-含答案
初中物理模拟考试电学实验汇总测试一．实验探究题（共10小题）1．小虎用图甲所示电路测额定电压为8V的小灯泡的电阻：（1）在图甲中把接错的一根导线打上“×”，再画线把它改到正确的位置上。
（2）改正错误后小虎开始做实验，某一次实验电表示数如图乙所示，则小灯泡电阻大小是Ω（保留小数点后两位数字），小虎想测量小灯泡正常工作时的电阻，应将滑动变阻器的滑片向端移动。
（填字母“A”或“B“）。
（3）上述实验结束后，小虎添加了一个电流表和阻值为R0的定值电阻，设计了如图丙所示的电路，测出上述小灯泡的额定功率，请完成下列实验步骤：①闭合开关，移动滑片P，使电流表A2的示数为，读出此时电流表A1的示数为I；②小灯泡的额定功率表达式为：P＝（用已知量和测量量表示）。
2．小虎探究“电流与电阻的关系”，实验室提供的器材有：电源（电压恒为6V），滑动变阻器（规格为“20Ω 1A”），可供选择的定值电阻有10Ω、20Ω、30Ω、40Ω、50Ω、60Ω。
（1）小虎根据图甲连接的实物电路如图乙所示，其中有一根导线连接是错误的，请在图乙中将这根线打上“×”，并画出正确的连线。
（2）电路连接正确后，先用10Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片P，此时电流表的示数如图丙所示，断开开关，不更换或移动其他元件，仅将10Ω的定值电阻直接换成20Ω的定值电阻进行实验，然后再闭合开关。
此时应移动滑片P，使电压表的示数为V。
（3）利用现有器材，其他条件不改变，小虎最多能做次实验，如果题干中6个电阻都能为实验所用，应控制定值电阻两端电压至少是V。
（4）小虎利用实验数据绘制出如图丁所示的图象，可得出电流和电阻的关系是。
3．在测量小灯泡电功率的实验中，电源为三节新铅蓄电池申联，小灯泡上标有“2.5V”字样。
（1）实验中某同学连接了如图甲所示的电路，如果此时闭合开关，会造成的后果是；（2）正确连接电路后，小明闭合开关，发现灯泡不亮，他的下一步操作应该是；（3）实验中，当电压表示数为2.5V时，电流表的示数如图乙所示，则此时小灯泡的电功率为W。
初中物理电学实验题专题训练(带答案)
初中物理电学实验题专题训练（附答案）1、如图是小明“探究串联电路电流特性”的实验电路图。
（1）连接电路的时，开关应（选填“闭合”或“断开”）。
（2）闭合开关前，发现电流表指针向“0”刻度的左侧偏转，这是因为。
（3）表格中是小明实验中的一组数据：明显错误的数值是。
（4）实验中发现两个串联的小灯泡，一个发光，一个不发光，造成这个灯泡不发光象的原因可能是______。
A.小灯泡的灯丝断了B.灯丝电阻较小C.小灯泡靠近负极（5）为了使实验的结论更具科学性，请你提出合理化的建议（1条即可）：。
【答案】（1）断开（2）电流表没有调零（3）1.5（4）B（5）换用不同规格的灯泡多次测量2、如图所示，研究并联电路中干路电流与各支路电流的关系。
（1）以笔画线代替导线，按电路图甲把实物图乙连接起来。
（导线不允许交叉）（2）连完电路后，闭合开关，三个电流表的示数如图所示，则A1的示数I1是________A，A2的示数I2是________A，A3的示数I是________A。
（3）由上述三个电流的数值，可近似得出电流关系式是__________________________．【答案】（1）（2）0.32；0.58；0.9（3）I1=I1+I23、为了“探究并联电路中电流的关系”，小明设计了如图甲所示的实验电路图进行实验。
（1）连接电路的过程中开关应该（选填“断开”或“闭合”）。
将电流表连接在C处，闭合开关后，发现其指针位置如图乙所示，则通过干路的电流为 A；（2）若要测通过灯泡L1的电流，应该将电流表接在甲图中的（选填“A”、“B”或“C”）处。
实验过程中，小明误将电流表与L1并联，可能会出现的现象是（多选）；A.L2熄灭，L1更亮 B.L1、L2都不发光 C.电流表可能损坏 D.电流表指针不偏转（3）如表所示，小明经过正确实验操作，反复实验得到了A、B、C三处的电流值。
根据三次实验数据分析得出结论：在并联电路中，干路电流等于各支路电流之和。
初中物理电学实验题专题训练(带答案)
14、小欣利用实验探究“电流跟电阻的关系”。
已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
（1）请根据图甲所示的电路图将图乙所示的实物电路连接完整（导线不允许交叉）；（2）小欣把5Ω定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是。
A.电阻R处短路 B.电阻R处断路 C.滑动变阻器处断路（3）排除故障后进行实验。
实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象。
由图象可以得出结论：电压一定时，；（4）将5Ω定值电阻换成10Ω定值电阻后，闭合开关，为了保持电压表的示数为______V不变，应将滑动变阻器的滑片P向______（选填“A”或“B”）移动，记录此时各表的示数。
【答案】（1）（2）B；(3)电流与电阻成反比；(4)2.5;A20、某实验小组用图甲所示电路进行“探究电流与电阻的关系”实验。
（1）请将图乙连接完整，要求：滑动变阻器滑片向左移动时电阻变大。
（2）连接电路时，开关S应处于_____状态，闭合开关前，滑动变阻器滑片P应该位于_____端（选填“A”或“B”）。
（3）闭合开关后，同学们发现，无论怎样调节滑动变阻器的滑片，电流表始终没有示数，电压表示数接近电源电压，原因可能是_____。
（4）排除故障后，先将5Ω定值电阻接入电路，闭合开关，调节滑动变阻器的滑片，使电压表的示数为某一定值，此时电流表的示数如图乙所示，为_____A。
（5）接下来断开开关，取下5Ω的定值电阻，换成10Ω的定值电阻，闭合开关，应向____（选填“A”或“B”）端移动滑片，直至电压表示数为_____V时，读出电流表的示数。
再更换20Ω定值电阻继续实验，实验数据记录在表格中。
由实验数据可知：当导体两端的电压一定时，通过导体的电流与导体的电阻成___________。
初中物理电学实验复习 题集附答案
初中物理电学实验复习题集附答案初中物理电学实验复习
1. 电流和电阻
1.1 电流实验题
1.1.1 用电流表测量电流大小
1.1.2 串联电流表的应用
1.2 电阻实验题
1.2.1 用万用表测量电阻大小
1.2.2 并联电阻的应用
2. 电路和电能
2.1 电路实验题
2.1.1 用电线和电池搭建简单电路
2.1.2 串联电路和并联电路的比较
2.2 电能实验题
2.2.1 用电能小灯泡观察电能转化
2.2.2 电能损耗的探究
3. 电流和磁场
3.1 电流和磁场实验题
3.1.1 使用探针观察电流产生的磁场
3.1.2 使用指南针探测电流产生的磁场方向3.2 线圈实验题
3.2.1 用线圈形成电磁铁
3.2.2 改变电流大小对电磁铁磁力的影响
4. 电磁感应
4.1 电磁感应实验题
4.1.1 用磁铁通过线圈产生电流
4.1.2 改变线圈位置对电流大小的影响
4.2 发电机实验题
4.2.1 用发电机产生交流电
4.2.2 改变磁铁旋转速度对电流大小的影响
5. 结论与答案
5.1 电流和电阻的结论与答案
5.2 电路和电能的结论与答案
5.3 电流和磁场的结论与答案
5.4 电磁感应的结论与答案
以上是初中物理电学实验复习题集的相关内容。
希望这些练习题和答案能够帮助你巩固和复习电学实验方面的知识。
祝你学习进步！。
中考物理电学实验集锦附答案(免费)
中考实验专题研究一、实验题（共 20 小题）1、测定小灯泡的额定功率，电路如图所示(图中未标出电流表、电压表的符号)，已知灯泡的额定电压为2.5伏特。
(1)在图的甲乙两圆圈中填上所用电流表和电压表的符号。
(2)闭合开关之前，变阻器的滑动片P应置于_______端(填a或b)，实验过程中，变阻器的作用是_______。
(3)当灯泡正常发光时，灯泡两端的电压应为_______伏特，若电流表的示数如图所示，则通过灯泡的电流强度为_______安培，灯的额定功率为_______瓦特。
2、在测定额定电压为2.5伏特的小灯泡功率的实验中：(1)根据下图中给出器材把实验电路图画出来(2)用笔画线代替导线，把下图中器材连接成实验电路。
(3)在闭合开关前，下图中滑动变阻器的滑片P应滑到____________端位置(4)闭合开关后，调节滑动变阻器，测得三组数据如下：实验次数伏特表读数(伏特)安培表读数 (安培)1 1.5 0.172 2.5 0.283 3.0 0.31请算出小灯泡的额定功率P额=_________________瓦特3、用下图的电路来测定额定电压为3.8伏特的小灯泡的功率。
(1) 图中滑动变阻器R的作用是通过调节____________来达到改变小灯泡 ____________的目的。
在合上开关前，应调节滑动变阻器的阻值处于 ______的位置，以保护 _________ 和________不受损坏。
(2) 实验中最少要用_____ 节干电池_____联作电源，这时电压表的量程应选用 ____ 。
测小灯泡的额定功率时，要调节滑动变阻器，使电压表示数为______伏特，若此时电流表的示数是0.4安培，则小灯泡的额定功率是_____瓦特。
若调节滑动变阻器，使伏特表的示数变为4.2伏特，这时电流表的示数应是 _______安培，小灯泡的实际功率是 _____瓦特。
4、为了测量标有“2.5V”的小灯泡的额定功率，某同学选用电流表的量程为0-0.6安培，电压表的量程为0-3伏特。
初中物理电学实验探究题汇编(含答案)
1．（宝应县月考）在“连接串联电路”实验中，实验电路如图所示。
（1）开关闭合并且两灯都发光时，取下其中L1，可观察到现象是L2熄灭。
（2）断开开关后可观察到现象是L1L2都不发光。
（3）以上两个现象说明了串联电路用电器间相互影响，开关控制整个电路的工作这两个特点。
（4）连接好电路后闭合开关S，小红发现L1、L2两只灯泡都不亮，她用手按一下灯泡L1，L1、L2仍然都不亮，按一下灯泡L2，L1、L2仍然都不亮，拆掉L1后换上新的灯泡后两个灯都亮，则故障可能是L1灯丝断了。
（选填“L1灯丝断了”、“L2灯丝断了”、“L1短路”或“L2与灯座接触不良”）。
（5）排除故障后，小明按照如图所示的电路，用导线把一只开关和两个小灯泡逐一顺次连接后，刚将最后一根导线接好，L2就亮了，但L1没亮他们在实验操作中不当之处是：连接电路时开关未断开。
（6）关于L1没亮，小明认为L1的灯丝烧断了，但小红说L1的灯丝没烧断你应该支持的小红观点，理由是若L1灯丝断了L2也不发光。
【解答】解：（1）由图知，取下其中L1，整个电路断路，L2熄灭；（2）图中两灯串联，所以断开开关后，整个电路断路，两个小灯泡都熄灭；（3）以上两个现象说明了串联电路只有一条路径，用电器间相互影响，开关控制整个电路的工作这两个特点；（4）若L2灯丝断了或L2与灯座接触不良，即使拆掉L1后换上新的灯泡后电路仍断路，两灯都不亮；若L1短路，那么L2可亮；若拆掉L1后换上新的灯泡后两个灯都亮，说明故障可能是L1灯丝断了；（5）刚将最后一根导线接好，L2就亮了，说明连接电路时，开关没有断开；（6）串联电路中用电器之间相互影响，L2亮了，但L1没亮，L1的灯丝没烧断，如果L1的灯丝烧断了，L2也不亮，故小红说的对。
2．（兴隆县期中）在探究并联电路电流规律的实验中，图甲是实验的电路图。
（1）在连接电路时，开关应断开。
若要测量干路电流，则电流表应接在甲图中的C 点。
（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是电流表的正负接线柱接反了。
九年级物理电学实验题及答案
一、实验,探究题1、如图13是“探究串联电路电流特点”的实验电路图：（1）实验中，选择两个小灯泡的规格是的(填“相同”或“不相同”)．（2）下表是某同学实验中的二组数据：指出上述表格所记录的数据中，明显错误的数值是，造成错误的原因是．（3）实验中某同学发现两个串联的小灯泡中，一个发光，一个不发光，造成其中一个小灯泡不发光的原因是( )Ａ．通过灯泡的电流小Ｂ．灯泡的灯丝断了Ｃ．灯丝的电阻小Ｄ．小灯泡靠近负极2、在用“伏安法测小灯泡的电阻”实验中.（1）在图甲中，请你将电压表正确连入电路，完成电路的连接.（2）在闭合开关之前，图中滑动变阻器的滑片应放在端.（填“左”或“右”）（3）若某次测量时电压表和电流表的示数如图乙所示，则电压表的示数为 V，灯泡的电阻RL= Ω.（4）小明同学在做实验时，电路连接无误. 闭合开关后，发现电流表的指针明显偏转，而电压表的示数为零. 该故障的原因可能是 .3、小林用电压表和电流表测额定电压是2.5V小灯泡正常发光时的电阻值，实验电路如图甲所示。
（4分）（1）闭合开关之前，滑动变阻器的滑动片应位于端（选填“左”或“右”）。
（2）小林闭合开关，将滑动变阻器的滑动片滑动到如图甲所示的位置时，电压表示数如图乙所示，为使小灯泡正常发光，滑动变阻器的滑动片应向边滑动（选填“左”或“右”）。
当小灯泡正常发光时，电流表的示数如图丙所示，则电流表的示数是 A，小灯泡正常发光时的电阻值是Ω。
4、小刚在“探究通过导体的电流与电压、电阻的关系”实验中，（1）在研究电压的变化对电流的影响时，他连接的电路如图所示，但电路中有一根导线接错了，请你用笔在图中将接错的导线上打“×”，把正确的接线画上：（2）在研究电阻对电流的影响时，把定值电阻由5Ω换成10Ω，闭合开关后同步一步的操作是：调节滑动变阻器的滑片，保持_________不变，此实验方法是_______________（4分）。
（3）如果小亮在实验中发现电流表、电压表的读数都偏大，调节滑动变阻器的滑片时，两表示数均无变化，适当减小电源电压后，两表示数才相应减小，你认为出现这一故障的原因是________________5、如右图所示的是小灯泡的U—I变化曲线。
初中物理电学实验题及解析
初中物理电学实验题及解析【典型例题】1、如图甲是晓雯同学探究“一段电路中的电流跟电阻的关系”的实验电路图。
（1）根据甲图，用铅笔连线将乙图的实物图连接完整。
（2）实验时，晓雯先将5Ω和10Ω的定值电阻分别接在A、B两点之间，闭合开关调节滑动变阻器滑片得到两组实验数据填入了下表；然后她又将A、B两点的电阻更换为15Ω，闭合开关并调节滑动变阻器滑片，直到电压表的示数为V，此时的电流表的指针位于如图丙所示，请将第3次实验电流表的读数填入表格中的相应空格内。
实验序号电压/V 电阻/Ω电流/A1 3 5 0.62 3 10 0.33 15（3）分析晓雯三次试验数据可能得到的结论是：。
【思路点拨】（1）滑动变阻器下方的接线柱已经接好，所以上方的两个接线柱可以任意接。
（2）因为是研究“一段电路中的电流跟电阻的关系”，所以应当运用控制变量法，保持导体两端的电压不变，根据电流表的指针所指示来读数即可。
（3）根据实验数据可以知道，三次实验中，电压保持不变时，根据电阻和电流的数据变化得出相应的结论。
【答案与解析】（1）只需要把滑动变阻器和定值电阻串联起来即可，电路图如下：（2）从表中数据可以看出，电阻为5Ω和10Ω时，电阻两端的电压为3V，将A、B两点的电阻更换为15Ω时，应该让电阻两端的电压（即电压表的示数）保持不变，仍然为3V。
电流表用的量程为0～0.6A，一个大格表示0.2A，分度值为0.02A，电流表的示数为0.2A。
故答案为：3；0.2（3）根据表中数据，三次实验中，导体两端的电压保持不变，电阻由5Ω→10Ω→15Ω时，相应的电阻中的电流变化为：0.6A→0.3A→0.2A，电阻增大几倍，导体中的电流就会减小到几分之一。
即：电压一定时，导体中的电流跟导体的电阻成反比。
故答案为：电压一定时，导体中的电流跟导体的电阻成反比。
【总结升华】此题主要考查的是控制变量法在物理实验中的运用，以及学生对实验数据的分析处理能力和归纳总结能力，是中考的常见题型。
中考物理《电学》实验题专项练习题(含答案)
中考物理《电学》实验题专项练习题（含答案）1．在“测量小灯泡电功率”的实验中，电源电压恒为3V，小灯泡的额定电压为2.5V，滑动变阻器的规格为“20Ω 1A”。
（1）正确连接电路，移动滑动变阻器的滑片到某一位置，读出小灯泡电压，电压表的示数如图乙所示，要测量小灯泡的额定功率，应将滑片适当向______（填“左”或“右”）滑动；（2）图丙是小灯泡的电流随电压变化关系的图象，可知小灯泡的额定功率为______W；（3）测量小灯泡的电功率______（填“需要”或“不需要”）多次测量求平均值，原因是______。
（4）在实际测量过程中，调节滑动变阻器使其接入电路中的电阻减小ΔR1，相应的小灯泡的阻值变化ΔR2，则ΔR1______ΔR2（填“＞”、“＝”或“＜”）；（5）实验结束后，某同学设计了如图所示的电路来测定额定电压为3V的小灯泡的额定功率。
已知电源电压为9V，定值电阻R的阻值为10Ω。
请帮助他完成以下实验步骤：①开关S、S1闭合，S2断开，调节滑动变阻器的滑片，使电压表的示数为______V时，小灯泡正常发光；②______，开关S、S2闭合，S1断开，此时电压表的示数为4V；再将滑动变阻器的滑片移至左端，此时电压表示数为7V；③小灯泡的额定功率P额＝______W。
2．小亮用如图甲所示电路测额定电压为2.5V的小灯泡灯丝的电阻，请回答问题：（1）画出对应的电路图______；（2）电路连接好后，闭合开关前，变阻器的滑片要移到______端（选填“A”或“B”），这样做的目的是______；（3）闭合开关后，移动滑片，电压表的示数如图乙所示，电压表的示数是______V，若此时电流表的示数是0.8A，这种情况下灯丝的电阻是______Ω；（4）在第（3）题的基础上，若要使灯泡正常发光，应将滑动变阻器的滑片P向______端移动。
（选填“A”或“B”）。
3．按要求完成填空。
（1）甲图中抽去玻璃板后，两瓶中的气体逐渐混合，说明_____；（2）乙图中，快速下乐活塞，硝化棉燃烧起来，是用_____的方法改变空气的内能；（3）如图丙是探究“并联电路电流特点”的实验电路图，在连接电路时，电流表应_____（选填“串”或“并”）联在被测电路中。
中考物理总复习《电学实验》专项测试题(含答案)
中考物理总复习《电学实验》专项测试题（含答案)学校:___________班级：___________姓名：___________考号：___________1．小金在做“测定小灯泡电功率”的实验时，所用电源电压为2.5伏，小灯泡额定电压为2.5伏．（1）按电路图连接成实物图后，闭合开关，发现小灯泡不亮、电流表指针不动、电压表指针有明显的偏转，则电路故障原因可能是；（2）故障排除后重新闭合开关，移动滑动变阻器滑片P到某一位置时，电压表的示数如图乙，若要测量小灯泡的额定功率，应将图甲中滑片P向（填“A”或“B”）端移动，使电压表的示数为2.5伏；（3）小金同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的图象．根据图象信息，可计算出小灯泡的额定功率是瓦，该图象不是直线，主要原因是．2．小雅和同学进行“探究串联电路电压规律”的实验。
所用器材有：电压恒为3V的电源，一个开关，两只灯泡（1L和2L），两只相同电压表1V和2V（量程均为0~3V和0~15V），导线若干。
（1）他们按图甲连接电路，用一只电压表分别测AB、BC、AC间的电压。
为测量L1两端电压，请在图乙中用笔画线代替导线将实物图连接完整；（2）小雅按照图丙所示电路图连接好电路，闭合开关，发现电压表V1和V2的指针偏转角度相同，则可能的原因是电压表（选填“V1”或“V2”）的量程选大了，此时电压表V1和V2的示数分别为V和V；（3）小雅同学测出了AB间和AC间的电压，为了测量BC间的电压，断开开关，接下来可以( )A．保持B接线不动，将电压表V1连线由A改接到CB．保持C接线不动，将电压表V2连线由A改接到B（4）分析数据得出结论：在串联电路中，各部分电路电压之和等于总电压。
3．小海根据题如图甲所示的电路图连接电路，测量定值电阻R0的阻值，电源电压恒定不变。
（1）闭合开关后移动滑片，当电压表示数为1V时，电流表示数为0.2A，则R0= Ω；小海接着要将R0两端电压调至2V，应将滑片向（选填“左”或“右”）移动，同时眼睛应观察表（选填“电流”或“电压”）的示数。
中考物理实验专题电学实验题包含答案
2020年中考物理实验专题电学实验题（含答案）1.研究串、并联电路特色小明利用如图T3-3甲所示的电路研究串、并联电路中电流的关系。
图T3-3(1)研究串连电路中电流的关系。
①用笔划线取代导线将开关S3连入电路中。
(要求:只闭合开关 S3后,R1、R2以及电流表串连 ;导线不一样意交错)②小明将S3闭合后,发现电流表均无示数。
于是他用一只电压表对电路故障(电路中只有一处故障)进行了检测,将电压表接在R1两头时,电压表与电流表均无示数;接在R2两头时,电压表有示数,电流表无示数。
电路中的故障是。
小明清除故障后持续实验,读出了电路中各电流表的示数,获得了串连电路中电流的关系:串连电路中各处电流相等。
(2)达成上述实验后,小明持续研究并联电路中电流的关系。
①各开关的连结状况是(填写各开关断开或闭合)。
②剖析实验中各电流表的示数(如图乙所示),可知并联电路中电流的关系是。
③电阻R12。
∶R=(3)为了考证结论的广泛性,你能够采纳的方法是。
(4)在电源电压不变的状况下,小明两次实验中电路耗费的最大功率与最小功率之比P最大∶P最小=。
2.研究电流与电压、电阻的关系现有以下器械:学生电源(6V)、电流表A,0~3A)、电压表(0~3V,0~15V)、定值电阻(5Ω、10Ω、20Ω各一个)、开关、滑动变阻器和导线若干,利用这些器械研究“电压不变时,电流与电阻的关系”。
(1)请依据图T3-4甲所示的电路图用笔划线取代导线将图乙所示的实物图连结成完好电路。
(要求:导线不得交叉)图T3-4(2)实验中挨次接入三个定值电阻,调理滑动变阻器的滑片,保持电压表示数不变 ,记下电流表的示数,利用描点法获得如图丙所示的电流I随电阻R变化的图像。
由图像能够得出结论:。
(3)上述实验中,小强用5Ω的电阻做完实验后,保持滑动变阻器滑片的地点不变,接着把R换为10Ω的电阻接入电路,闭合开关,向(选填“A”或“B”)端挪动滑片,使电压表示数为V时,读出电流表的示数。
2024年中考物理专题训练——电学实验(含答案)
2024年中考物理专题训练——电学实验1．在“测量小灯泡电功率”的实验中，老师给同学们准备了以下器材：A．小灯泡（额定电压2.5V，电阻大约10Ω）B．电流表A1（量程0~0.6A）C．电流表A2量程0~3A）D．电压表（量程0~3V，0~15V）E．滑动变阻器“10Ω 1A”F．滑动变阻器“50Ω 2A”G．电源（电压恒为6V不变）H．开关、导线若干（1）本实验中应选择电流表；滑动变阻器（均填仪器前字母）；（2）测量电路图如图甲所示，图乙实物电路中已有部分电路连好，请用笔画线代替导线将电路连接完整；（3）某探究小组将电路补充连接后，闭合开关，发现灯泡发光较暗，电流表有示数，但任意移动滑动变阻器的滑片时，电压表有示数且不变，灯泡亮度不变，具体故障原因是；（4）排除故障后，移动滑动变阻器的滑片，进行了多次测量，其中小灯泡正常发光时电流表示数如图丙所示为A，小灯泡的额定功率为W。
2．小华做“测定小灯泡的电功率”实验，所用器材齐全且完好。
其中电源电压有4、6、8、10和12伏五挡可选，待测小灯标有“6V”字样。
他按如图串联电路，然后将电压表接入电路，将滑动变阻器的滑片P 置于一端。
闭合开关S，将电压表和电流表示数记录在如表的序号1中，然后将滑片P先后移到变阻器中间某处和另一端，并将相应的电压表和电流表示数分别记录在如表序号2、3中。
（1）实验中小华将电压表接在（选填“小灯”或“滑动变阻器”）两端，所用滑动变阻器的最大阻值R最大=欧。
（2）判断实验过程中小灯能否正常发光，并写出依据。
（3）经过思考，小华断开开关S，调整电源电压，将滑动变阻器接入电路的电阻调到最大。
继续实验，闭合开关S，电压表示数为6.0伏。
请根据相关信息，求小灯的额定电流I额=（本小题需写出计算过程）。
（4）小灯的额定功率P额=瓦。
3．在“伏安法测电阻”的实验中：（1）将图甲的实物电路用笔画线连接完整；（2）闭合开关前，滑动变阻器的滑片Р应置于最端（选填“左”或“右”）；（3）移动滑片P，当电压表的示数为1.3V时，电流表的示数如图乙，其示数为A，待测电阻R x=Ω。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
初中物理-电学实验题汇总练习-含答案-CAL-FENGHAI.-(YICAI)-Company One1初中物理模拟考试电学实验汇总测试一．实验探究题（共10小题）1．小虎用图甲所示电路测额定电压为8V的小灯泡的电阻：（1）在图甲中把接错的一根导线打上“×”，再画线把它改到正确的位置上。
（2）改正错误后小虎开始做实验，某一次实验电表示数如图乙所示，则小灯泡电阻大小是Ω（保留小数点后两位数字），小虎想测量小灯泡正常工作时的电阻，应将滑动变阻器的滑片向端移动。
（填字母“A”或“B“）。
（3）上述实验结束后，小虎添加了一个电流表和阻值为R0的定值电阻，设计了如图丙所示的电路，测出上述小灯泡的额定功率，请完成下列实验步骤：①闭合开关，移动滑片P，使电流表A2的示数为，读出此时电流表A1的示数为I；②小灯泡的额定功率表达式为：P＝（用已知量和测量量表示）。
2．小虎探究“电流与电阻的关系”，实验室提供的器材有：电源（电压恒为6V），滑动变阻器（规格为“20Ω 1A”），可供选择的定值电阻有10Ω、20Ω、30Ω、40Ω、50Ω、60Ω。
（1）小虎根据图甲连接的实物电路如图乙所示，其中有一根导线连接是错误的，请在图乙中将这根线打上“×”，并画出正确的连线。
（2）电路连接正确后，先用10Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片P，此时电流表的示数如图丙所示，断开开关，不更换或移动其他元件，仅将10Ω的定值电阻直接换成20Ω的定值电阻进行实验，然后再闭合开关。
此时应移动滑片P，使电压表的示数为V。
（3）利用现有器材，其他条件不改变，小虎最多能做次实验，如果题干中6个电阻都能为实验所用，应控制定值电阻两端电压至少是V。
（4）小虎利用实验数据绘制出如图丁所示的图象，可得出电流和电阻的关系是。
3．在测量小灯泡电功率的实验中，电源为三节新铅蓄电池申联，小灯泡上标有“2.5V”字样。
（1）实验中某同学连接了如图甲所示的电路，如果此时闭合开关，会造成的后果是；（2）正确连接电路后，小明闭合开关，发现灯泡不亮，他的下一步操作应该是；（3）实验中，当电压表示数为2.5V时，电流表的示数如图乙所示，则此时小灯泡的电功率为W。
（4）若粗心的同学少领了一只电压表，却多领了一只电流表，老师看见了就给他一个5Ω的电阻，说这样也可以测量岀小灯泡的电功率。
请你根据这个小组现有的器材在虚线框内设计一个电路图，仍然可以测量小灯泡的电功率；（5）小明还想利用图甲给出的器材来探究电路中电流与电阻的关系”，若滑动变阻器上标有“20Ω 1.5A”字样。
正确连接电路后，他在电路中的小灯泡位置处先后接入几个不同阻值的定值电阻。
闭合开关，移动滑片P，控制定值电阻两端的电压为2.5V不变，读出电流表的示数。
当将30Ω的电阻接入电路时移动滑片P电压表的示数始终无法达到2.5V，其原因可能是。
4．在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为2.5V，正常发光时的电阻约为10Ω。
（1）请你用笔画线代替导线，将图甲中小亮未完成的实物电路连接完整。
（2）另外一个小组同学连接好电路，闭合开关，发现小灯泡发光微弱，电压表和电流表的指针偏转角度很小，移动滑动变阻器的滑片，发现电压表和电流表的指针没动，则电路故障的原因可能是。
（3）小亮正确连接电路后，闭合开关，当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定功率为W。
（4）在小灯泡正常发光时，小亮将滑片P向B端移动到另一位置，受灯丝温度的影响，滑片向B端移动的过程中，电压表与电流素的比值（填“变大”、“不变”或“变小”）。
（5）实验结束后，小亮拿出一个形状有点特殊的小灯泡L，小灯泡的上面只标有额定电流0.2A．他想测出这个小灯泡的额定功率，便设计了如图丙所示电路，请你将下面给出的实验过程补充完整，（其中电源电压为6V且保持不变，滑动变阻器R的最大阻值为50Ω，定值电阻RX的阻值未知）。
①闭合开关S，S1，将滑动变阻器的滑片移到阻值最大处这时电压表的示数为1V；②（填开关闭合、断开情况），调节滑动变阻器的滑片，使电压表示数为V，小灯泡L正常发光；③滑动变阻器的滑片保持不动，闭合开关S，S1，这时电压表的示数为3V。
④小灯泡L的额定功率P额＝W．5．为了测量标有“2.5V”小灯泡的额定功率，准备了如下器材：电源电压为6V的电源，小灯泡（电阻约为10Ω），标有“20Ω 1A”的滑动变阻器，开关，电流表，电压表各一个，导线若干。
（1）图甲为小亮同学连接的电路，刚要闭合开关，发现实物连接有一处错误，请只改动一根导线，使滑动变阻器的滑片P向右移动时，电流表的示数变大。
在需改动的导线上画“x”，用笔画出正确连接的导线（导线不允许交叉）。
（2）改正电路后，闭合开关，移动滑片，将电压表的示数调到2.5V，使小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡的额定功率为W。
（3）若想利用上述实验中的器材测出另一个额定电压为U1小灯泡的额定功率，但是器材中的电流表坏了无法使用，小亮同学从老师那里借到一个已知阻值的定值电阻R0，设计了如图丙所示的电路和如下实验方案：①将电压表接在ab两点之间调节变阻器的滑片使电压表的示数为小灯泡的额定电压“U1“；②保持变阻器的滑片位置不变，将电压表改接在b，c两点之间，测出定值电阻R0两端的电压U0，通过计算就可得到小灯泡的额定功率，则小灯泡额定功率的表达式为P1＝。
③如果丙图的方案中R0＝20Ω；所测量的小灯泡的额定电压U1＝3V；额定电流为I1＝0.3A，则需将电源电压换成不小于V的电源，才可能用丙图的方案测量出这个小灯泡的额定功率。
6．某物理学习小组为了探究”电流与电阻的关系”，设计了如图甲的实验电路，他们在学校实验室找来了如下一些实验器材：电压恒为3V的电源，电流表、电压表各一只，一个开关，阻值分别为5Ω、10Ω、15Ω、20Ω的定值电阻各一个，滑动变阻器“20Ω1A”个，导线若干。
实验时连接的电路如图乙。
（1）实验开始前，小组内的同学们提出了以下问题，其中说法正确的有A．滑片P向右端缓慢移动，电压表示数与电流表示数的比值变大B．实验中，改变滑动变阻器的阻值目的是为了实现多次测量好取平均值C．实验中，改变滑动变阻器的阻值目的是为了调节定值电阻两端的电压使定值电阻两端的电压不变D．实验中，更换较大阻值的定值电阻后，滑片应向右端移动（2）将定值电阻5Ω、10Ω、15Ω、20Ω分别接入电路中，每一次都控制定值电阻两端的电压为2.5V，当拆下5Ω的定值电阻换成10Ω的定值电阻接入电路时，如果保持滑动变阳器滑片的位置不变，会发现电压表的示数（大或小）于2.5V，接下来应该移动滑片，使电压表示数回到2.5V，读出电流表的示数并记录数据通过多次实验测得多组数据，并利用这些数据得到如上图丙的电流I随电阻R变化的图象，由数据和图象可以得到的结论是：。
（3）以上几次实验中记录电表示数时，定值电阻消耗的功率最小时，此时滑动变阻器接入电路的阻值为Ω。
7．在“测量小灯泡的额定功率”实验中，灯泡上标有“3.8V”的字样，电源电压恒定为9V。
（1）请你用笔划线代替导线，将下甲图中的实物电路连接完整，要求：①滑片向左移动时灯泡变亮；②电压表量程要合适。
（2）连接好图甲所示电路。
小灯泡正常工作时的电阻约为10Ω，则实验时应选择（选填“10Ω 2A”或“50Ω 1A”）规格的滑动变阻器。
（3）小红在闭合开关后，移动滑动变阻器的滑片P时，发现灯泡不亮，电流表有示数，但电压表无示数，此时电路中的一处故障是[选填下面的序号]；A．滑动变阻器断路 B．滑动变阻器短路 C．灯泡断路 D．灯泡短路（4）故障排除后，小红闭合开关，在移动变阻器滑片的过程中，眼睛应注视电压表的示数，直至灯泡正常发光，此时电流表的示数如图乙所示，则灯泡的额定功率为W（5）完成上述实验后，小红又找来了一个阻值为R0的电阻和两个开关。
并借助部分现有的实验器材，设计了如图丙所示的电路，也能测出了小灯泡的额定功率。
请帮她完成下列的实验步骤：①闭合开关，移动滑片，当电压表的示数为V时，停止移动滑片，然后再断开全部所闭合的开关：②保持滑片的位置不动，再闭合开关，读出此时电压表的示数为U0；③灯泡额定功率的表达式为P额＝（用已知量和测量量表示）8．现有两节新的干电池、电压表、电流表、滑动变阻器、开关、导线若干。
在“伏安法测量定值电阻阻值”的实验中：（1）如图甲所示电路，实验前为了保护电路，滑动变阻器的滑片应置于（选填“A”或“B”）端。
（2）闭合开关，无论怎样移动滑片P，发现电流表、电压表始终均无示数。
其原因可能是（选填选项前字母）。
A．滑动变阻器断路B．R断路C．R短路（3）排除故障后，当电压表示数为2.7V时，电流表示数如图乙所示，则通过R的电流大小为A，它的阻值是Ω。
（4）本实验要多次测量取平均值，是为了。
9．在探究小灯泡亮度与实际功率的关系，小兰所在兴趣小组设计了如图甲所示的实验电路，标有2.5V字样的小灯泡电阻约为10Ω，电源电压6V，可供选用的滑动变阻器有R1“10Ω 1A”和R2“20Ω 1A“。
（1）请用笔画线代替导线将图甲的实验电路补充完整（要求：滑动变阻器滑片向右移动时，灯泡变亮）。
（2）为了完成实验，你认为应该选用的滑动变阻器是（选填“R1”或“R2“）。
（3）小兰正确电路连接后，闭合开关，他们发现小灯泡不亮，电流表无示数，电压表指针明显偏转，你以认为造成这一现象的原因可能是：（选填字母）A电流表断路 B小灯泡短路 C小灯泡灯丝断了 D滑动变阻器短路（4）排除故障后，当滑动变阻器的滑片移动到某一位置时，某同学从0﹣15V量程的刻度线看出指针停在10V处，若要测量小灯泡的额定功率，应如何操作，直到小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率是W。
（5）根据收集到的实验数据，同学们得出了灯泡亮度与实际功率的关系。
在分析论证过程中，勤于思考的小明发现小灯泡在不同亮度下，它两端的电压与电流的比值不一样，你认为其主要原因是。
10．在“测量小灯泡的电功率”实验中，选用如下器材：2节新干电池、额定电压为2.5V的小灯泡（额定功率小于1W）、电流表、电压表、滑动变阻器（20Ω 1A）、开关和导线。
如图甲所示是小明没有连接完整的电路（1）请你用笔画线代替导线，将电路连接完整。
（2）①正确连接电路后闭合开关，发现电压表有示数，电流表的示数几乎为零，灯泡不发光，导致这一现象的原因可能是A．灯断路 B．灯短路 C．滑动变阻器断路 D．滑动变阻器短路②若发现电压表、电流表都无示数，灯泡不发光，原因可能是A．灯断路 B．灯短路 C．滑动变阻器断路 D．滑动变阻器短路③若发现电压表无示数、电流表有示数，灯泡不发光，原因可能是A．灯断路 B．灯短路 C．滑动变阻器断路 D．滑动变阻器短路（3）排除故障后，闭合开关前，应将滑动变阻器滑片置于选填“左”或“右”）端。
