进站信号机USU显示工作原理

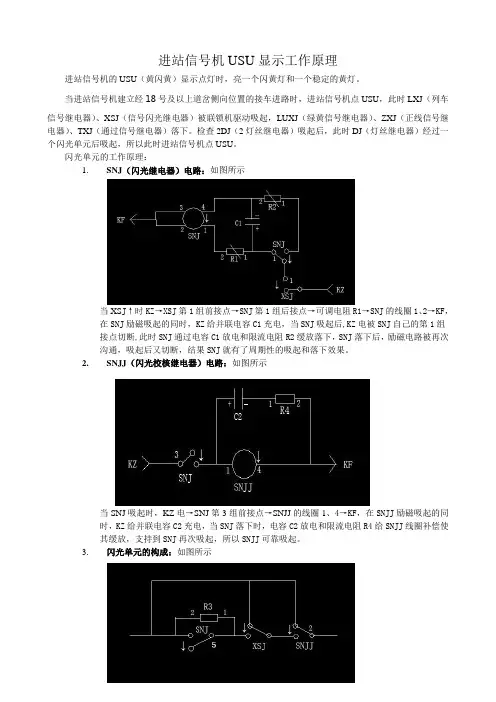

进站信号机USU显示工作原理进站信号机的USU（黄闪黄）显示点灯时，亮一个闪黄灯和一个稳定的黄灯。
当进站信号机建立经18号及以上道岔侧向位置的接车进路时，进站信号机点USU，此时LXJ（列车信号继电器）、XSJ（信号闪光继电器）被联锁机驱动吸起，LUXJ（绿黄信号继电器）、ZXJ（正线信号继电器）、TXJ（通过信号继电器）落下。
检查2DJ（2灯丝继电器）吸起后，此时DJ（灯丝继电器）经过一个闪光单元后吸起，所以此时进站信号机点USU。
闪光单元的工作原理：1.SNJ（闪光继电器）电路：如图所示当XS J↑时KZ→XSJ第1组前接点→SNJ第1组后接点→可调电阻R1→SNJ的线圈1、2→KF，在SNJ励磁吸起的同时，KZ给并联电容C1充电，当SNJ吸起后,KZ电被SNJ自己的第1组接点切断,此时SNJ通过电容C1放电和限流电阻R2缓放落下，SNJ落下后，励磁电路被再次沟通，吸起后又切断，结果SNJ就有了周期性的吸起和落下效果。
2.SNJJ（闪光校核继电器）电路：如图所示当SNJ吸起时，KZ电→SNJ第3组前接点→SNJJ的线圈1、4→KF，在SNJJ励磁吸起的同时，KZ给并联电容C2充电，当SNJ落下时，电容C2放电和限流电阻R4给SNJJ线圈补偿使其缓放，支持到SNJ再次吸起，所以SNJJ可靠吸起。
3.闪光单元的构成：如图所示4.当XS J↑、SNJJ↑时，SNJ周期性的吸起落下，R3被周期性的短路，当 SNJ↑时R3被短路时，闪光单元总电阻约等于零，黄灯点亮，当SNJ↓时，电阻R3串联在电路里，闪光单元电阻约等于R3，由于闪光单元的分压作用，使得黄灯变暗，所以SNJ的周期性吸起落下，就使得1U闪光。
5.闪光电路(SNJ)工作不正常时的发现当SNJ继电器电路工作不正常时，SNJJ就会落下，1U改点稳定黄灯。
SNJJ励磁电路有故障也一样。
宁德值班工区：任超2011-1-28。
信号机工作原理

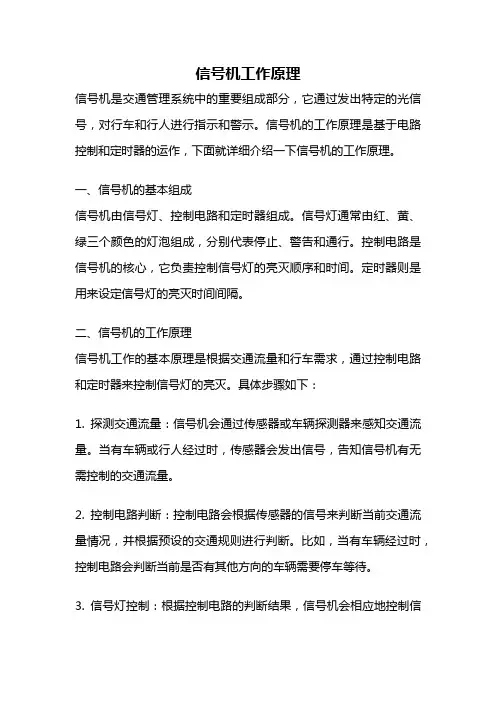

信号机工作原理信号机是交通管理系统中的重要组成部分，它通过发出特定的光信号，对行车和行人进行指示和警示。

信号机的工作原理是基于电路控制和定时器的运作，下面就详细介绍一下信号机的工作原理。
一、信号机的基本组成信号机由信号灯、控制电路和定时器组成。
信号灯通常由红、黄、绿三个颜色的灯泡组成，分别代表停止、警告和通行。
控制电路是信号机的核心，它负责控制信号灯的亮灭顺序和时间。
定时器则是用来设定信号灯的亮灭时间间隔。
二、信号机的工作原理信号机工作的基本原理是根据交通流量和行车需求，通过控制电路和定时器来控制信号灯的亮灭。
具体步骤如下：1. 探测交通流量：信号机会通过传感器或车辆探测器来感知交通流量。
当有车辆或行人经过时，传感器会发出信号，告知信号机有无需控制的交通流量。
2. 控制电路判断：控制电路会根据传感器的信号来判断当前交通流量情况，并根据预设的交通规则进行判断。
比如，当有车辆经过时，控制电路会判断当前是否有其他方向的车辆需要停车等待。
3. 信号灯控制：根据控制电路的判断结果，信号机会相应地控制信号灯的亮灭顺序和时间。
通常情况下，信号灯会按照红、黄、绿的顺序来亮灭，分别表示停止、警告和通行。
控制电路会根据交通流量的变化来调整信号灯的亮灭时间。
4. 定时器设置：定时器是信号机中的一个重要组成部分，它可以设置信号灯的亮灭时间间隔。
通过定时器的设定，信号机可以根据交通流量的变化来动态调整信号灯的亮灭时间，以实现更加合理的交通管理。
5. 周期循环：信号机的工作是一个循环过程，根据预设的时间间隔不断地进行。
当一个周期结束后，信号机会重新开始下一个周期的工作，以保证交通流畅和安全。
三、信号机的优势1. 提高交通效率：信号机可以根据交通流量的变化来动态调整信号灯的亮灭时间，从而提高交通的流畅性和效率。
2. 提高交通安全：信号机的存在可以为行车和行人提供明确的指示和警示，降低交通事故的发生率。
3. 减少交通拥堵：通过合理设置信号机的亮灭时间，可以有效控制交通流量，减少交通拥堵的发生。
