电动执行器
多种多样的执行器
多种多样的执行器1. 电动执行器：这种执行器通过电力来执行运动或操作，通常用于自动门、窗户、阀门和其他类似的设备中。
电动执行器能够快速、准确地执行任务，提高工作效率。
2. 液压执行器：液压执行器利用液体压力来实现动作，通常用于重型机械和设备中，如挖掘机、汽车升降系统等。
液压执行器具有较大的承载能力和稳定性，适用于需要大力量的应用。
3. 气动执行器：气动执行器利用气体压力来实现动作，常见于空气压缩系统、气动工具和气动机械中。
气动执行器具有简单、可靠、高效的特点，适用于需要频繁起动和停止的场合。
4. 手动执行器：手动执行器需要人工操作来执行动作，常见的包括手摇阀、手柄、手动泵等。
手动执行器通常用于需要精准控制或特殊操作的场合。
5. 电磁执行器：电磁执行器利用电磁力来实现动作，常见于电磁阀、电磁锁等应用中。
电磁执行器具有快速响应、高度控制性和可靠性等特点，适用于需要快速开关和控制的场合。
总的来说，不同类型的执行器在各自的领域和应用中都发挥着重要的作用，它们通过不同的工作原理和特点来满足各种不同的工作需求，提高工作效率，降低成本，增加安全性。
执行器是一种关键的机械装置，用于完成各种任务和操作。
它们被广泛应用于工业、商业、农业、医疗和家庭等各个领域，为实现自动化、精确控制和安全操作提供了重要支持。
不同类型的执行器在不同领域和应用中发挥着独特的作用，下面将继续介绍一些特定领域中常见的执行器。
在制造业中，电动执行器是其中一个最为常见的类型。
它们在自动化生产线上扮演着重要的角色，用于实现机械臂、输送带、装配线等设备的自动操作。
在这些应用中，电动执行器通常需要快速响应、高精度和可靠性，以确保高效的生产过程。
另外，对于一些需要承载巨大力量的应用，如重型机械的操作，液压执行器则发挥着重要作用。
这些执行器通过利用液体压力来实现高扭矩、高负载的操作，为制造业提供了高效、稳定的动力支持。
在建筑和工程领域，执行器也发挥着重要作用。
电动执行器常见故障及维修办法
电动执行器常见故障及维修办法
1.电源故障：电源故障是电动执行器最常见的故障之一、可能是电源
线路断开、电源插头损坏等问题。
维修办法是检查电源线路连接是否正常，修复电源线路断开或更换损坏的插头。
2.开关故障：开关故障主要指的是执行器开关无法正常启动或停止。
可能是由于开关磨损、触点接触不良或开关松动等问题。
维修办法是清洁
或更换开关，确保开关的正常运作。
3.传感器故障：传感器故障会导致执行器无法正确感知位置或状态。
可能是传感器线路断开、传感器损坏或传感器设置错误等问题。
维修办法
是检查传感器线路连接是否正常，修复断开的线路或更换损坏的传感器，
确保传感器的正常工作。
4.驱动器故障：驱动器是控制执行器运动的关键组件，驱动器故障会
导致执行器无法正常运行。
可能是驱动器损坏、驱动器参数错误或驱动器
供电异常等问题。
维修办法是检查驱动器供电是否正常，调整驱动器参数
或更换损坏的驱动器。
5.机械故障：机械故障通常是执行器内部机械部件损坏或卡住导致的。
可能是由于轴承磨损、齿轮损坏、传动带断裂或机械部件堵塞等问题。
维
修办法是检查机械部件是否正常运转，修复损坏的部件或清洁堵塞的部件。
除了以上常见故障外，执行器还可能遇到其他故障，如电机故障、接
线故障、电磁干扰等。
对于这些故障，维修办法可以根据具体情况采取相
应的措施来修复。
电动执行器工作原理
电动执行器工作原理电动执行器是一种用于控制和调节阀门、门窗、泵和其他机械设备的装置。
它通过电动机驱动，将电能转换为机械能，实现对设备的自动控制。
本文将详细介绍电动执行器的工作原理。
1. 电动执行器的组成部份电动执行器主要由电动机、传动装置、控制器和外壳等组成。
- 电动机：电动执行器的核心部件，负责提供动力。
常见的电动机有直流机电和交流机电，其转速和扭矩可根据实际需要进行调节。
- 传动装置：将电动机的转动运动转换为线性或者旋转运动，以实现对阀门等设备的控制。
常见的传动装置有蜗轮蜗杆传动、齿轮传动和螺杆传动等。
- 控制器：负责接收外部信号，并控制电动执行器的运动。
控制器可以根据预设的参数，实现对电动执行器的开关、调节和保护功能。
- 外壳：用于保护电动执行器内部的零部件，防止灰尘、湿气和机械损坏等对其造成影响。
2. 电动执行器的工作原理电动执行器的工作原理主要分为以下几个步骤：- 步骤1：接收控制信号当外部控制系统发出控制信号时，电动执行器的控制器会接收到该信号。
- 步骤2：电动机启动控制器接收到控制信号后，会通过电动机驱动装置启动电动机。
电动机开始转动，为后续的执行动作提供动力。
- 步骤3：传动装置转动电动机的转动通过传动装置转换为线性或者旋转运动。
例如，蜗轮蜗杆传动装置可以将电动机的旋转运动转换为阀门的线性运动。
- 步骤4：执行动作传动装置将电动机的运动传递给阀门等设备，实现对其的控制。
例如，当电动执行器用于控制阀门时，传动装置会将电动机的运动转换为阀门的开启或者关闭动作。
- 步骤5：反馈信号在执行动作过程中，电动执行器的控制器会不断监测执行器的状态，并将反馈信号发送给外部控制系统。
这些反馈信号可以用于判断执行器是否正常工作，以及执行器的位置和状态等信息。
- 步骤6：住手运动当控制信号结束或者达到预设条件时，电动执行器会住手运动。
电动机住手转动，传动装置住手传递动力，执行动作完成。
3. 电动执行器的应用领域电动执行器广泛应用于工业自动化控制系统中，常见的应用领域包括：- 阀门控制：电动执行器可用于控制各种类型的阀门，如球阀、蝶阀和闸阀等。
电动执行器 执行标准
电动执行器的执行标准包括但不限于以下几种：
1. GB/T 24926-2010《电动执行器》：该标准规定了电动执行器的评定、使用条件、性能参数、标志、包装、运输和储存等方面的内容。
2. GB/T 15529-2008《液压连动控制系统技术条件》：该标准适用于工业自动控制系统中的电动执行器。
3. GB/T 26246-2010《电动执行器用电缆连接器》：该标准规定了电动执行器用电缆连接器的分类、技术要求、试验方法、检验规则等基本内容。
4. GB/T 26927-2011《蝶阀执行机构用嵌装弹性元件的交流电动执行机构技术条件》：该标准规定了蝶阀执行机构用嵌装弹性元件的交流电动执行机构的分类、技术要求、试验方法、检验规则等基本内容。
在实际应用中，根据使用环境和负载要求，从电动执行器的种类、型号、执行器行程、定位器、避障等方面进行选择，确保最终使用效果。
同时，在使用过程中还需严格遵守国家标准的各项规定，对电动执行器的安装和调试、防护接地等方面进行认真考虑和操作，确保使用安全。
如需更多信息，可以咨询生产或销售电动执行器的厂家，也可以查阅相关的产品说明或技术文档。
电动执行器工作原理
电动执行器工作原理引言概述：电动执行器是一种常见的自动控制设备，广泛应用于工业自动化系统中。
它能够将电能转换为机械运动，实现对阀门、门窗、泵等设备的控制。
本文将详细介绍电动执行器的工作原理，包括其组成部份、工作方式以及应用场景。
一、电动执行器的组成部份1.1 电动机：电动机是电动执行器的核心组成部份，它通过电能转换为机械能，驱动执行器的运动。
常见的电动机类型包括直流机电和交流机电，其选择取决于应用场景的要求。
1.2 齿轮传动系统：齿轮传动系统用于将电动机的旋转运动转换为执行器的线性或者旋转运动。
它由主动齿轮、从动齿轮和传动轴组成，通过齿轮的啮合实现动力传递。
1.3 位置反馈装置：位置反馈装置用于检测执行器的位置或者角度，并将反馈信号传递给控制系统。
常见的位置反馈装置包括编码器、霍尔传感器等，它们能够提供准确的位置信息，保证执行器的精确控制。
二、电动执行器的工作方式2.1 开关型电动执行器：开关型电动执行器通常用于控制阀门、门窗等设备的开关状态。
当电动执行器接收到控制信号时，电动机会启动，通过齿轮传动系统将执行器推动到预定位置，实现开关状态的切换。
2.2 调节型电动执行器：调节型电动执行器用于对阀门、泵等设备进行精确调节。
它通过位置反馈装置获取当前位置信息，并根据控制信号调整执行器的位置或者角度，实现对设备的流量、压力等参数的调节。
2.3 位置控制型电动执行器：位置控制型电动执行器常用于需要精确控制位置的场景，如机器人、医疗设备等。
它通过位置反馈装置实时监测执行器的位置，并根据控制信号精确控制执行器的位置，实现复杂的运动轨迹。
三、电动执行器的应用场景3.1 工业自动化：电动执行器广泛应用于工业自动化系统中，用于控制阀门、泵、输送机等设备。
它能够实现自动化控制，提高生产效率和质量。
3.2 楼宇自动化：电动执行器在楼宇自动化系统中起到关键作用，用于控制门窗、空调系统、照明设备等。
它能够实现智能化控制，提升楼宇的舒适性和能源利用效率。

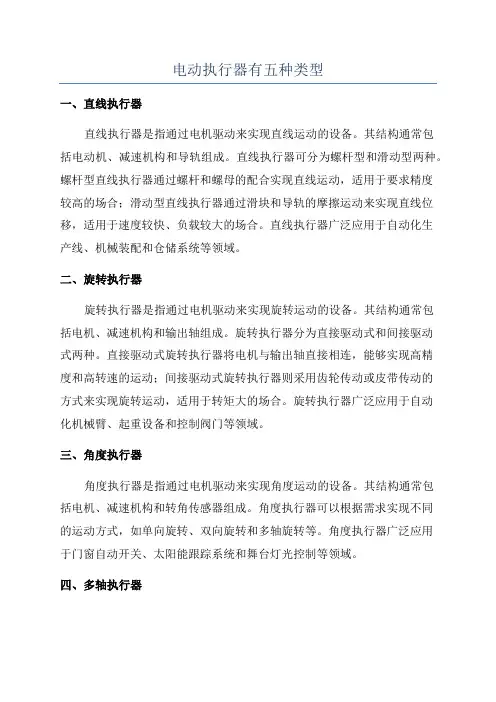

电动执行器有五种类型
电动执行器有五种类型一、直线执行器直线执行器是指通过电机驱动来实现直线运动的设备。
其结构通常包括电动机、减速机构和导轨组成。
直线执行器可分为螺杆型和滑动型两种。
螺杆型直线执行器通过螺杆和螺母的配合实现直线运动，适用于要求精度较高的场合；滑动型直线执行器通过滑块和导轨的摩擦运动来实现直线位移，适用于速度较快、负载较大的场合。
直线执行器广泛应用于自动化生产线、机械装配和仓储系统等领域。
二、旋转执行器旋转执行器是指通过电机驱动来实现旋转运动的设备。
其结构通常包括电机、减速机构和输出轴组成。
旋转执行器分为直接驱动式和间接驱动式两种。
直接驱动式旋转执行器将电机与输出轴直接相连，能够实现高精度和高转速的运动；间接驱动式旋转执行器则采用齿轮传动或皮带传动的方式来实现旋转运动，适用于转矩大的场合。
旋转执行器广泛应用于自动化机械臂、起重设备和控制阀门等领域。
三、角度执行器角度执行器是指通过电机驱动来实现角度运动的设备。
其结构通常包括电机、减速机构和转角传感器组成。
角度执行器可以根据需求实现不同的运动方式，如单向旋转、双向旋转和多轴旋转等。
角度执行器广泛应用于门窗自动开关、太阳能跟踪系统和舞台灯光控制等领域。
四、多轴执行器多轴执行器是指可以同时或独立控制多个轴运动的设备。
其结构通常包括多个电机、减速机构和控制器组成。
多轴执行器可以实现多种复杂运动模式，如多轴插补、同步运动和快速定位等。
多轴执行器广泛应用于数控机床、印刷设备和电子制造等领域。
五、伺服执行器伺服执行器是指通过伺服系统来实现精确控制的设备。
其结构通常包括伺服电机、编码器、控制器和驱动器组成。
伺服执行器能够实现高精度、高稳定性和高动态响应的运动控制，适用于对运动精度和速度要求较高的场合。
伺服执行器广泛应用于自动化机床、数控机器人和印刷设备等领域。
综上所述，电动执行器的五种类型分别是直线执行器、旋转执行器、角度执行器、多轴执行器和伺服执行器。
每种类型的执行器都有其特定的应用领域和优势，可以根据需求选择适合的类型来完成自动化控制任务。
电动执行器的选型要点
电动执行器的选型要点电动执行器是指可以通过电力驱动的设备，用于掌控机械运动。
在工业生产、机械化生产、自动化流水线等领域中，电动执行器扮演着至关紧要的角色。
然而，在浩繁的电动执行器中选择最合适本身的产品并不简单。
本文将为大家介绍电动执行器的选型要点。
一、负载类型首先要考虑的是负载类型。
负载类型包括直线力、旋转力、电动执行器的扭力等，这些存在于不同的应用场景中。
选择最适合该应用场景负载类型的电动执行器，能够保证机器运行的稳定性并提高生产效率。
二、舵机掌控电动执行器有两种紧要的掌控方式：直接掌控和舵机掌控。
虽然直接掌控更加简单，但是舵机掌控却能够供应更高的精准明确度和可控性。
因此，假如有更高的精准度要求的话，建议选择舵机掌控的电动执行器。
三、工作速度工作速度是选型时还需考虑的因素之一、在生产线上，工作速度往往是一个关键点，它直接影响到产能和生产效率。
假如生产线的生产速度较快，那么应当选择工作速度较快的电动执行器。
四、环境要求为了保证电动执行器的寿命和稳定性，需要结合实在工作环境的要求来选择。
例如在某些腐蚀性较高的环境中应当选择涂层更加耐腐蚀的电动执行器。
在高温环境中，应选择能够耐高温的电动执行器。
五、牢靠性在选择电动执行器时，牢靠性也是一个很紧要的指标。
牢靠性体现在机器能否长时间地稳定运行，假如在负载达到工作极限时，电动执行器是否可以正常工作。
在选择电动执行器的过程中，应当认真审查产品的生产工艺和材料选用情况，尽量选择具有高品质且牢靠的电动执行器。
六、额定负载最后，应当考虑的是电动执行器的额定负荷。
额定负荷指的是电动执行器能承受的最大负荷。
因此，在选择电动执行器时，需要结合该场景中需要承受的负载重量来判定所需的额定负荷，然后再选择合适的电动执行器。
结论以上就是电动执行器的选型要点。
通过对负载类型、舵机掌控、工作速度、环境要求、牢靠性、额定负载等因素的考量，能够选择到最适合实在应用场景的电动执行器，在提高生产效率的同时，保证机器能长时间稳定地运行。
电动执行器工作原理
电动执行器工作原理电动执行器是一种通过电力驱动的装置，可将电能转换为机械运动，用于控制各种机械设备的运行。
它广泛应用于工业自动化、家庭自动化和建筑自动化等领域。
本文将介绍电动执行器的工作原理。
I. 电动执行器的组成电动执行器主要由电动机、减速装置、传动机构和执行机构组成。
1. 电动机：电动机是电动执行器的核心部件，它负责将电能转换为机械能。
常见的电动机有直流电动机和交流电动机两种。
直流电动机可以通过调整电流的方向和大小来改变转速和扭矩，而交流电动机的转速和扭矩受电源频率和电压的影响。
2. 减速装置：减速装置用于调整电动机的转速，提供合适的扭矩输出。
通常使用齿轮传动、带传动或蜗杆传动等方式实现减速。
3. 传动机构：传动机构将电动机的旋转运动转换为线性运动，从而驱动执行机构的工作。
常见的传动机构有齿轮传动、链条传动、蜗杆传动等。
4. 执行机构：执行机构是电动执行器的末端装置，用于实现具体的控制动作。
根据不同的应用需求，执行机构可以是阀门、门窗、阀门、泵等。
II. 电动执行器的工作原理电动执行器的工作原理可以简单描述为：电能输入→电动机驱动→减速装置调整转速→传动机构转换运动→执行机构控制动作。
1. 电能输入：电动执行器通过外部电源供电，将电能输入到电动机。
2. 电动机驱动：电源提供的电能进入电动机，驱动电动机转动。
电动机的类型和特性会影响到电动执行机构的运行方式。
3. 减速装置调整转速：电动机驱动的转速通常较高，为了适应不同的执行机构需求，需要通过减速装置降低转速，并提供合适的扭矩输出。
4. 传动机构转换运动：减速装置输出的旋转运动经由传动机构，经过齿轮、链条等传动元件，将旋转运动转换为线性运动或其他形式的运动。
5. 执行机构控制动作：最后，传动机构的运动通过执行机构实现具体的控制动作，如打开或关闭阀门、推拉门窗等。
III. 电动执行器的特点与应用电动执行器具有以下几个特点，使其在自动控制系统中得到广泛应用。
电动执行器的选型
电动执行器的选型电动执行器是一种能够控制或操作机械设备或系统的设备，它通过电能驱动来实现对阀门、门窗、机械臂等的控制。
在进行电动执行器的选型时，需要综合考虑多种因素，包括应用场景、操作要求、安全性能、性能指标、供应商信誉等。
1.应用场景在进行电动执行器的选型时，首先要确定应用场景，包括使用环境、操作要求等。
根据不同的应用场景，电动执行器的选型也会有所不同。
例如，在工业自动化控制系统中，需要选择具有高负载能力和精确控制能力的电动执行器；而在家庭智能化控制系统中，可以选择低功耗、小型化的电动执行器。
2.操作要求根据应用需求，确定电动执行器的操作要求，包括速度、扭矩、精度等。
不同的应用场景对电动执行器的操作要求有不同的需求。
例如，对于需要快速切换的阀门控制系统，需要选择速度较快的电动执行器；而对于需要定位精度较高的机械臂，需要选择精度较高的电动执行器。
3.安全性能在选择电动执行器时，安全性能是一个重要考虑因素。
电动执行器在操作过程中需要保证安全可靠，防止因异常情况引发事故。
因此，需要选择具有过载保护、过热保护、防护等功能的电动执行器，以降低事故风险，确保设备和人员的安全。
4.性能指标电动执行器的性能指标对其选择也起到了至关重要的作用。
常见的性能指标包括扭矩、速度、定位精度、寿命等。
根据具体的应用需求，选择符合要求的性能指标的电动执行器。
同时，可以参考厂家提供的相关数据或实际使用情况来评估其性能指标。
5.供应商信誉在选型过程中，也需要考虑供应商的信誉度。
选择有一定品牌影响力、信誉良好的供应商能够保证产品的质量和服务的可靠性。
可以参考厂家的资质、客户评价等方面进行评估。
综上所述，电动执行器的选型需要综合考虑应用场景、操作要求、安全性能、性能指标和供应商信誉等多个因素。
通过科学合理的选型，可以确保电动执行器能够良好地满足应用需求，提高工作效率和安全性能。
电动执行器的常见故障
电动执行器的常见故障1.电机运转不正常：电动执行器电机可能出现无法启动、运转速度慢或异常的情况。
这可能是由于电源供应不稳定、电动机本身损坏或连接线路接触不良等原因导致。
2.电动执行器打滑：电动执行器在接力或传动机构运行时可能会出现打滑的情况。
主要原因包括电动机输出功率不足、传动装置磨损、力矩过大等。
3.电动执行器无法停止：电动执行器可能无法按照预定的位置停止运动。
这可能是由于限位开关损坏、传感器故障或控制系统问题等导致的。
4.精度不高：电动执行器在执行位置控制时可能出现精度不高的情况，即无法准确到达目标位置。
这可能是由于传感器精度不够、控制系统响应速度慢或机械结构误差等原因导致。
5.噪音过大：电动执行器在运行过程中可能会产生噪音。
这可能是由于电动机失衡、传动部件磨损、机构不平衡等原因导致。
6.过载保护：电动执行器在执行任务时可能会遇到超过负载能力的情况，导致过载保护装置被触发。
这可能是由于负载过大、电动机过热或机械部件堵塞等原因引起的。
7.耐久性差：电动执行器在长期使用后可能出现磨损、老化等问题。
这可能是由于机械部件磨损、电动机故障或使用条件不当等原因导致。
针对以上故障，可以采取以下措施进行排除：1.检查电源供应是否稳定，确保电压、电流符合要求。
2.检查电机本身是否有损坏，如轴承磨损、绕组短路等，如有必要则更换电机。
3.检查连接线路是否牢固，有无松动或接触不良的情况。
4.检查传动装置是否磨损，如有必要则更换零部件。
5.检查限位开关、传感器和控制系统是否正常工作，如有必要则调整或更换。
6.检查传感器的精度是否足够，如有必要则更换更精确的传感器。
7.检查电机是否平衡，如果失衡则进行平衡调整。
8.检查负载是否超过额定能力，如有必要则更换适合的电动执行器。
9.定期进行保养和维护工作，包括清洁、润滑和检查部件磨损情况等。
总之，电动执行器的常见故障包括电机运转不正常、打滑、无法停止、精度不高、噪音过大、过载保护和耐久性差等问题。
电动执行器常见故障及维修办法
电动执行器常见故障及维修办法
1.机械故障
机械故障是指电动执行器的内部机械部件出现故障，导致无法正常运转。
常见机械故障包括轴承磨损、齿轮损坏和密封件老化等。
轴承磨损通常由于长时间使用或者润滑不足造成，解决方法是更换新的轴承，并加强润滑。
齿轮损坏一般是因为负载过大或者使用时间过长导致，需要更换新的齿轮。
密封件老化则需要更换新的密封件。
2.电气故障
电气故障是指电动执行器的电路部分发生故障，导致无法正常工作。
常见电气故障包括电源故障、控制器损坏和电缆连接不良等。
电源故障可能是由于电源线路故障或者电源本身故障，解决方法是检查电源线路和更换电源。
控制器损坏一般是由于过载或者温度过高导致，需要更换新的控制器。
电缆连接不良则需要检查电缆连接是否牢固，并重新连接电缆。
3.通信故障
通信故障是指电动执行器的通信模块出现故障，导致无法正常与其他设备进行通信。
常见通信故障包括通信线路故障和通信协议错误等。
通信线路故障可能是由于线路短路、开路或者信号干扰导致，解决方法是检查线路连接和更换受损线路。
通信协议错误一般是由于通信协议设置错误或者设备不兼容导致，需要重新设置通信协议或者更换兼容设备。
总之，电动执行器常见故障及维修办法涉及机械故障、电气故障和通
信故障等方面。
在面对故障时，应该根据具体情况进行排查和维修。
另外，定期进行维护保养，加强润滑和清洁工作，可以有效预防故障的发生。
电动执行器说明书
电动执行器说明书电动执行器说明书1. 引言本说明书旨在为用户提供有关电动执行器的详尽信息和操作指南。
电动执行器是一种用电力驱动的装置，用于控制阀门、活塞和其他机械部件的运动。
本说明书将介绍电动执行器的主要部件、工作原理、安装和调试步骤以及日常维护方法等内容。
2. 电动执行器的主要部件电动执行器一般由以下主要部件组成：2.1 电机电动执行器的电机通常采用交流电机或直流电机，用于提供动力。
电机的类型和规格会根据具体执行器的用途和要求而不同。
2.2 驱动装置驱动装置将电机的转动运动转化为阀门、活塞等机械部件的线性运动。
常见的驱动装置有螺杆、齿轮和链条传动等。
2.3 控制单元控制单元是电动执行器的核心部件，负责接收信号并控制电机的运动。
控制单元通常由微处理器、传感器和电路板等组成。
2.4 机械部件机械部件包括执行器壳体、阀门驱动装置、连接杆等。
这些部件的类型和结构会根据具体的应用场景而有所不同。
3. 电动执行器的工作原理电动执行器的工作原理可以概括为以下几个步骤：1. 接收信号：控制单元接收来自外部的控制信号，例如开关、按钮或自动控制系统发送的指令。
2. 分析信号：控制单元将接收到的信号进行解析和处理，确定需要执行的操作。
3. 驱动操作部件：根据信号的解析结果，控制单元通过驱动装置将电机的转动运动转化为机械部件的运动。
4. 完成动作：机械部件根据驱动装置的运动产生相应的动作，例如打开或关闭阀门，推动活塞等。
4. 安装和调试步骤4.1 安装在安装电动执行器之前，请按照以下步骤进行操作：1. 确保安装场所符合要求：检查安装位置是否满足电动执行器的尺寸和重量要求，以及环境温度和湿度的限制。
2. 安装电动执行器：将电动执行器固定在预留的位置上，使用螺栓或支架等适当的固定装置进行固定。
3. 连接电源和信号线：根据电动执行器的电气布置图，正确连接电源和信号线。
4.2 调试在安装完成后，按照以下步骤进行电动执行器的调试：1. 检查接线：仔细检查电动执行器的接线是否正确，确保电源和信号线连接良好且无误。
电动执行器工作原理
电动执行器工作原理电动执行器（Electric Actuator）是一种能够根据电动信号转换为机械运动的设备，广泛应用于自动化控制领域。
它通过电能转换为机械能，实现对阀门、门窗、泵、风门、蝶阀等执行机构的开、关、调节等工作。
1.电动机：电动执行器通常采用直流电机或交流电机作为驱动源。
电动机能够将电能转化为机械能，通过转子和定子的磁场相互作用实现旋转运动。
电动执行器中的电动机通常是通过传动装置将旋转转换成直线运动，实现执行机构的运动。
2.驱动机构：驱动机构是电动执行器的核心部件，它将电动机的旋转运动转换成直线运动，并通过这种直线运动实现对执行机构的控制。
常见的驱动机构包括蜗杆传动、滚珠丝杠传动、齿轮传动等。
不同的驱动机构有不同的特点和适用范围，选择合适的驱动机构能够提高电动执行器的工作效率和精度。
3.传感器：传感器用于感知执行机构的位置和状态，将感知到的信号转化为电信号后送至控制电路。
常见的传感器有位置传感器、角度传感器、负荷传感器等。
传感器的作用是实时监测执行机构的状态，为控制电路提供准确的反馈信息，从而实现对执行机构的精确控制。
4.控制电路：控制电路是电动执行器的控制中心，通过处理传感器反馈的信号，并与其它控制系统进行通信，实现对执行机构的精确控制。
控制电路可以根据输入的电信号控制电动机的转动方向和速度，根据传感器的反馈信号控制执行机构的位置和状态。
总体来说，电动执行器的工作原理是通过电动机将电能转换为机械能，通过驱动机构将旋转运动转换为直线运动，通过传感器感知执行机构的状态，并通过控制电路实现对执行机构的精确控制。
这种工作原理使得电动执行器具有高效、精确、可靠的特点，能够满足自动化控制领域的各种需求。
执行器的种类范文
执行器的种类范文执行器是指能够将输入的电气信号转换为机械运动或效应的装置。
它们广泛应用于工业自动化、机械控制、机器人、汽车、航空航天等领域。
执行器的种类繁多，下面将介绍几种常见的执行器。
1.电动执行器：电动执行器是一种将电能转化为机械能的装置，通常由电机、减速装置、传感器和控制电路组成。
常见的电动执行器包括电动阀门、电动螺丝驱动器、电动线性执行器等。
电动执行器能够实现准确的位置和速度控制，并可根据需要进行自动化控制。
2.气动执行器：气动执行器是指使用压缩空气作为动力源的执行器，通常由气缸和控制元件组成。
气动执行器具有结构简单、响应速度快、工作稳定可靠等特点。
常见的气动执行器包括气动阀门、气缸、气动驱动器等。
气动执行器广泛应用于工业生产线、汽车制造等领域。
3.液压执行器：液压执行器是指使用液体压力作为动力源的执行器，通常由油缸和控制元件组成。
液压执行器具有承受大负载能力、传动效率高、响应速度快等特点。
常见的液压执行器包括液压缸、液压马达、液压阀门等。
液压执行器广泛应用于工程机械、航空航天、船舶等领域。
4.电磁执行器：电磁执行器是指利用电磁力将电能转化为机械能的执行器。
常见的电磁执行器包括电磁阀、电磁铁、电磁驱动器等。
电磁执行器具有结构简单、响应速度快、噪音小等特点。
电磁执行器广泛应用于自动化设备、电力系统、交通信号控制等领域。
5.伺服执行器：伺服执行器是一种能够实现高精度位置和速度控制的执行器，通常由伺服电机、编码器、控制器等组成。
伺服执行器具有响应速度快、调节精度高等特点，广泛应用于机床、机器人、自动化生产线等需要高精度运动控制的领域。
总之，执行器的种类繁多，每种执行器都有自己特定的应用场景和优点。
随着科技的发展，新型的执行器可能会不断涌现，为各行各业的自动化需求提供更好的解决方案。
电动执行器
• 二、根据生产工艺控制要求确定电动执行器的控制模式 • 电动执行器的控制模式一般分为开关型（开环控制）和调节型（闭 环控制）两大类。 • 1．开关型（开环控制） • 开关型电动执行器一般实现对阀门的开或关控制，阀门要么处于全 开位置，要么处于全关位置，此类阀门不需对介质流量进行精确控制。 • 开关型电动执行器因结构形式的不同还可分为分体结构和一体化结 构。选型时必需对此做出说明，不然经常会发生在现场安装时与控制 系统冲突等不匹配现像。 • a)分体结构（通常称为普通型）：控制单元与电动执行器分离，电 动执行器不能单独实现对阀门的控制，必需外加控制单元才能实现控 制，一般外部采用控制器或控制柜形式进行配套。 • 此结构的缺点是不便于系统整体安装，增加接线及安装费用，且容 易出现故障，当故障发生时不便于诊断和维修，性价比不理想。 • b)一体化结构（通常称为整体型）：控制单元与电动执行器封装成 一体，无需外配控制单元即可现实就地操作，远程只需输出相关控制 信息就可对其进行操作。 • 此结构的优点是方便系统整体安装，减少接线及安装费用，容易诊断 并排除故障。
伺服放大器有两种模式: A. 一种为执行机构本身的控制板上带有伺服放大器功 能，结构紧凑，不需占有仪表盘后空间，安装及调试较为 简单（即电子一体化）。 B. 另一种为单独放置的位置定位器，安装于仪表盘后， 这是一种较为传统的应用方法，检修及更换较为容易（即 分立式比例调节型）。
三、电动执行器的分类
电动执行器
一、基本信息 二、电动执行机构的组成 三、电动执行器的分类 四、电动执行器的选型 五、电动执行器优缺点 六、常见故障分析和讨论
一、基本信息
• 电动执行器又叫电动执行机构 • 电动执行机构联接上各种阀体，就形成了各种调 节阀。 阀体的种类较多：有直通阀、蝶阀、球阀、闸阀 等等。 电动执行机构+各种阀体就形成了另一类产品—— 电动调节阀（还可细分成：电动调节直通阀，电 动调节蝶阀，电动调节球阀等等）。 所以习惯上电动执行器就指电分析和讨论
电动执行器工作原理
电动执行器工作原理引言概述：电动执行器是一种能够将电能转化为机械能的装置，广泛应用于各个领域，如工业自动化、汽车工程、医疗设备等。
本文将详细介绍电动执行器的工作原理，包括其结构组成、工作原理和应用领域。
正文内容：1. 电动执行器的结构组成1.1 电机部分- 电动执行器的核心是电机部分，它通常由电动机和传动机构组成。
- 电动机是电动执行器的动力源，常见的有直流电机和交流电机。
- 传动机构将电机的旋转运动转化为执行器的线性运动，常见的传动机构有螺杆传动、齿轮传动等。
1.2 控制部分- 控制部分是电动执行器的大脑，它接收外部信号并控制执行器的运动。
- 控制部分通常由控制器、编码器和传感器组成。
- 控制器负责接收和处理控制信号，将其转化为电机的驱动信号。
- 编码器用于检测执行器的位置和速度，以实现精确的运动控制。
- 传感器用于感知周围环境，如温度、压力等，以保证执行器的安全运行。
2. 电动执行器的工作原理2.1 电机驱动- 当外部控制信号输入到控制器时，控制器会根据信号的要求，输出相应的驱动信号给电机。
- 驱动信号会激励电机，使其产生旋转运动。
- 电机的旋转运动通过传动机构转化为执行器的线性运动。
2.2 位置控制- 编码器会不断检测执行器的位置，并将位置信息反馈给控制器。
- 控制器根据编码器的反馈信息，调整驱动信号，以实现精确的位置控制。
- 通过不断调整驱动信号，控制器能够将执行器停止在指定的位置，并保持稳定的位置。
2.3 力控制- 传感器可以感知执行器所受到的力，并将力信号反馈给控制器。
- 控制器根据传感器的反馈信息，调整驱动信号，以实现精确的力控制。
- 通过不断调整驱动信号，控制器能够使执行器对外界力的变化做出相应的调整，保证力的稳定性。
3. 电动执行器的应用领域3.1 工业自动化- 电动执行器广泛应用于工业自动化领域，用于控制各种工业设备的运动。
- 例如，电动执行器可以用于控制机床的进给运动，实现精确的加工。
电动执行器安装和操作说明
电动执行器安装和操作说明一、电动执行器的安装步骤：1.确定安装位置：根据使用需求和实际情况，确定电动执行器的安装位置，并确保该位置方便维修和操作。
2.检查电源：确定电动执行器所需的电源是否符合要求，并检查电源是否正常工作。
对于直流电动执行器，必须检查电源的电压和电流是否与执行器的工作要求相匹配。
3.安装固定架：在安装位置上固定安装执行器的固定架，并确保其稳固可靠。
4.安装执行器：将执行器正确地安装在固定架上，并确保与固定架之间的连接牢固可靠。
5.连接电源：将电动执行器与电源连接，确保连接的牢固可靠，并避免漏电等问题。
6.连接控制器：根据需要，将电动执行器与控制器进行连接。
控制器可以实现对执行器的远程操作和控制。
7.检查安装情况：在完成安装后，检查执行器的安装情况，并确保所有连接牢固可靠。
二、电动执行器的操作步骤：1.启动电源：在确认电动执行器的安装和连接正确无误后，按下电源开关，启动电动执行器的电源。
2.执行器复位：在首次启动执行器或长时间停止使用后，应将执行器复位。
复位的具体步骤可以在执行器的操作手册中找到，并且应遵循正确的操作方法进行。
3.执行器操作模式切换：根据需要，切换执行器的操作模式。
一般情况下，电动执行器具有手动操作和自动操作两种模式，可以根据实际需求进行选择。
4.控制执行器运动：使用控制器或手动操作装置，对执行器进行操作控制。
操作时应注意操作的平稳性和准确性，避免操作过快或过慢。
5.停止执行器运动：在执行器到达设定位置或完成操作任务后，及时停止执行器运动，并断开电源。
6.定期维护：定期对执行器进行维护保养，包括清洁执行器表面、检查电源连接是否松动、检查执行器是否有异常声音等。
三、电动执行器的注意事项：1.操作安全：在操作执行器时，注意安全操作，避免因操作不当而造成人身伤害或设备损坏。
2.电源选择：使用正确的电源，并确保电源的电压和电流与执行器的工作要求相匹配。
3.接地保护：必须正确接地电动执行器，以确保操作的安全性和抗干扰能力。
电动执行器工作原理
电动执行器工作原理电动执行器是一种能够根据电气信号控制运动的装置。
它广泛应用于各种自动化系统中，例如工业生产、建筑物管理、医疗设备等领域。
本文将详细介绍电动执行器的工作原理。
一、概述电动执行器是一种机电一体化设备，由电动机、减速器、传动机构和位置反馈传感器等组成。
它通过接收外部电气信号，将其转换为机械运动，从而实现对被控对象的控制。
二、电动执行器的组成1. 电动机电动机是电动执行器的核心部件，它负责提供动力。
常见的电动机有直流电机和交流电机两种类型。
根据具体应用需求，选择适合的电动机类型。
2. 减速器减速器用于减小电动机的转速，并增加输出的扭矩。
其主要功能是将高速低扭矩的电动机输出转化为低速高扭矩的信号输出。
3. 传动机构传动机构用于将电动机输出的转动运动转化为直线运动或旋转运动，并将动力传递给执行机构。
常见的传动机构有丝杆传动、齿轮传动、链条传动等。
4. 位置反馈传感器位置反馈传感器用于检测执行机构的位置信息，并将其反馈给控制系统。
通过位置反馈，控制系统可以实时了解执行机构的运动情况，并进行精确的控制。
三、电动执行器的工作过程1. 接收信号电动执行器通过接收来自控制系统的电气信号来启动和停止工作。
信号可以来自于电脑、PLC控制器、遥控器等。
2. 信号转换接收到信号后，电动执行器将电气信号转换为机械运动。
这一过程通常通过控制电机的转动实现。
3. 动力传递电动执行器通过减速器和传动机构将电机的动力传递给执行机构。
例如，对于直线执行器来说，传动机构可以通过丝杆传动将旋转运动转化为直线运动。
4. 位置反馈执行机构的位置会被传感器实时检测，并将位置信息反馈给控制系统。
控制系统可以通过不断调整输入信号，实现对执行机构位置的精确控制。
四、应用案例电动执行器在各个领域都有广泛的应用。
以下是一些常见的应用案例：1. 工业自动化电动执行器用于控制工业生产线上的阀门、门窗、输送带等机械设备的运动。
通过自动化控制，可以提高生产效率和产品质量。
电动执行器工作原理
电动执行器工作原理一、引言电动执行器是一种将电能转化为机械能的装置，广泛应用于工业自动化控制系统中。
本文将详细介绍电动执行器的工作原理，包括其基本结构、工作原理、控制方式和应用领域等方面的内容。
二、基本结构电动执行器通常由电动机、减速机、传动机构和执行机构等组成。
电动机作为动力源，将电能转化为机械能；减速机用于减小电动机的转速并增加扭矩；传动机构将电动机的转动传递给执行机构；执行机构根据控制信号进行相应的动作，如开关、调节或者切断流体等。
三、工作原理1. 电动机驱动电动执行器的工作原理首先依赖于电动机的驱动。
电动机通常采用交流机电或者直流机电，其转速和扭矩可以通过控制电源电压或者电流来调节。
当电源接通时，电动机开始运转。
2. 减速机传动电动机的高速旋转需要通过减速机来降低转速，并提供足够的扭矩。
减速机通常由齿轮、链条或者带轮等组成，通过传动将电动机的转动传递给执行机构。
3. 传动机构传动机构是将减速机的转动传递给执行机构的重要组成部份。
常见的传动机构包括螺杆传动、齿轮传动和链条传动等。
传动机构的设计要考虑到执行机构的负载要求，以确保执行机构能够稳定可靠地工作。
4. 执行机构执行机构是电动执行器的核心部份，根据控制信号进行相应的动作。
常见的执行机构包括阀门、门禁、调节阀和切断阀等。
执行机构的工作原理根据不同的应用领域而有所不同，但通常都是通过电动力或者电磁力来实现开关、调节或者切断流体等操作。
四、控制方式电动执行器的控制方式多种多样，常见的控制方式包括手动控制、自动控制和远程控制等。
1. 手动控制手动控制是最基本的控制方式，通过手动操作按钮或者手柄来控制执行机构的动作。
这种控制方式适合于一些简单的应用场景，但操作人员需要现场操作，效率较低。
2. 自动控制自动控制是通过传感器和控制系统实现的。
传感器可以感知环境参数，如温度、压力和流量等，控制系统则根据传感器的反馈信号来控制执行机构的动作。
自动控制可以实现对执行机构的精确控制，并可以根据设定的条件进行自动调节和切换。
电动执行器分类详细解析
电动执行器是一类以电能作为能源的执行器。
按结构可分为电动控制阀、电磁阀、电动调速泵和电动功率调整器及附件等。
①电动执行机构电动执行机构是采用电动机和减速装置来控制阀门的执行机构。
通常，电动执行机构的输人信号是标准电流或电压信号，其输出信号是电动机的正、反转或停止的三位式开关信号。
电动执行机构按位移分为直行程、角行程和多转式三类；按输入信号与输出信号的关系分为比例式、积分式两类。
②电动调速泵电动调速泵指用交流调速技术对交流电动机进行调速，实现流量控制的电动执行器。
交流电动机调速方法有调频调速、调极对数调速和调转差率调速三种，同步交流电动机因不受转差率影响，只有调频调速、调极对数调速两种调速方法。
变频调速是改变电源频率/i来改变电动机的同步转速。
异步电动机采用变频器调速时，为防止电动机磁饱和，要控制电动机的磁通，抑制启动电流。
因此，需根据电动机特性对供电电压、电流、频率进行合适控制，使电动机获得所需转矩。
a.电压/频率控制。
电压/频率控制是改变频率的同时控制变频器输出电压，使电动机磁通保持不变，在调速范围较广时，使电动机功率和效率不下降，即控制电压与频率之比。
常用下列控制方式。
•线性V/F控制。
变频器输出电压与频率的关系为线性，用于恒定转矩负载。
•带磁通电流控制（FCC)的线性V/F控制。
根据电动机特性实时计算所需输出电压，用于保持电动机磁通在最佳状态，该方式可提高电动机效率和改善电动机动态响应特性。
•平方V/F控制。
变频器输出电压的平方与频率成正比，用于变转矩负载，例如风机、泵等设备的控制。
•特性曲线可编程V/F控制。
变频器输出电压与频率之间用分段线性关系描述，用于特定频率下为电动机提供特定转矩。
•带能量优化控制（ECO)的线性V/F控制。
变频器自动增减电动机电压，使电动机在损耗最小的工作点运行。
b.矢量控制。
矢量控制是将供给异步电动机定子电流从理论上分为两部分，即产生磁场的电流分量（磁场电流）和与磁场相垂直的，用于产生转矩的电流分量（转矩电流）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
就地显示
阀门全开：发光二极管为红色 ，并显示全开符号-openlimit（ 开限位）
行程中间：发光二极管为黄色 ，显示阀门的开度值和 STOPPED（停止）；
阀门关闭：发光二极管为绿色 ，并显示关闭符号和-CLOSED LIMIT(关限位)
结束 谢谢
逆时针旋转红色旋钮至就地位置，相邻 的黑色旋钮可进行开、关操作，顺时针 旋转红色旋钮可停止运行。
远程操作
1.3远程操作 在中控室的电脑上STATION界面下可 以对罗特克电动阀进行开关操作，点 击阀门，在打开的对话框中选择需要 输出的开或者关命令即可对现场阀门 开关操作。当现场阀门运行到位后， 会返回相对应的反馈信号，系统接受 到信号后会根据逻辑程序将输出命令 自动消除。
警告：任何情况下都不应使用如加力扳手之类的附加工具旋转手轮来开 关阀门，这将导致阀门或执行器损坏。
现场电动操作
1.2 电动操作
选择现场/停止/远程操作红色选择器可 选择现场或远程两种操作。当选择器锁 定在就地或远程位置时，停止功能仍然 有效。选择器也可锁定在停止状态，以 防止现场或远程的电动操作。 现场控制：
二、电动阀结构
执行机构
电动执行机构主要组成部件：接线盒、电路控制 板、三相电动机、手轮机构、电动控制装置、电 池等； 电动执行机构附件：遥控器；
执行机构结构图
手动机构
电机部件
双密封结构的接线端子箱, 用于在现场接线期间防止 潮气进入
现场电动控制装置
执行机构部件
电池 安装在一个密封 座里
接线端子盖 采用缩径导套便 于拆卸
电动调节阀
培训内容
一、概述 二、电动阀结构 三、日常操作
一、概述
来驱动阀门，将阀门至全开、全关或者精确到 任何位置 。
2、电动调节阀的组成： 电动调节阀主要有两大部件组成：执行机构
和阀体。
⑴执行机构为控制部件，罗托克电动执行机构基 本为IQ系列，动力电源为交流电380V。 ⑵阀体为执行部件，阀体的种类较多：直通阀、 蝶阀、球阀、闸阀等。
三、日常操作
日常操作
1、电动调节阀日常操作比较简单： ⑴、现场手轮操作，可以将阀门控制在0-100%之 间的开度； ⑵、现场手动电动操作，可以将阀门控制将阀门 全开或者全关； ⑶、远程开关操作即DCS控制，远程控制将阀门 全开或者全关； ⑷就地显示查看；
手动操作
1.1 手动操作 压下手动/自动手柄，使 其处于手动位置。旋转 手轮以挂上离合器, 此时 松开手柄，手柄将自动 弹回初始位置，手轮将 保持啮合状态, 直到执行 器被电动操作, 手轮将自 动脱离，回到电机驱动 状态。
