电动执行器安装和操作说明
电动执行器使用说明书
电动执行器使用说明书-CAL-FENGHAI.-(YICAI)-Company One1
DF-A-I电动执行器使用说明
简介：DF-A-I型电动执行器是配用调节阀及电动开闭件的执行机构，通过90度的转角行程达到自动开启、关闭调节阀门，它具有电动与手动切换、远近距离操作功能、造型美观调节性能好、反馈信号准确、安装方便等优点，能适用于我们的开度大小，风机连锁温度控制等配套使用。
安装与调试：
外形尺寸：155*85*70
连接轴轴高阀体上面（装夹子85mm，不装夹子65mm），然后将执行器设置在关闭终点拧紧螺丝及定位螺钉即可，执行器的运转方向为逆时针关，顺时针开（如有特殊要求订货时说明）。
调试时如被执行件到达终点机构才能停止，应松开坚固螺丝，使其运转在终点再重新坚固。
技术参数：电源 AC220V50Hz功耗7W环境温度-10+50度
AC24V 控制阀门面积≤1㎡，工作制度50%
DC24V 力矩16Nm 运行时间50S（0-90℃）
2。
欧凯电动执行器说明书
欧凯电动执行器说明书摘要：一、欧凯电动执行器简介1.产品背景2.产品特点3.适用范围二、电动执行器的安装与使用1.安装前的准备2.安装步骤3.使用方法三、电动执行器的维护与保养1.日常维护2.定期检查3.故障排除四、电动执行器的注意事项1.使用环境2.操作规范3.安全措施正文：一、欧凯电动执行器简介欧凯电动执行器是一款具有高性能、高精度的电动驱动设备，广泛应用于各种工业自动化领域。
产品采用先进的电磁制动技术，具有响应速度快、制动精度高、使用寿命长等特点。
适用于各种阀门、闸门、风门等设备的远程控制和自动化操作。
二、电动执行器的安装与使用1.安装前的准备：在安装前，请仔细阅读说明书，确保电动执行器与被控设备相匹配。
检查设备外观是否有损坏，确保所有零部件齐全。
2.安装步骤：根据设备的安装孔位和螺纹标准，将电动执行器与被控设备连接。
注意接线端的正确接线，以免造成设备损坏。
3.使用方法：接通电源，启动电动执行器。
通过控制面板或遥控器调整运行速度和控制行程。
操作过程中，请确保设备运行在安全范围内。
三、电动执行器的维护与保养1.日常维护：定期清理设备表面的灰尘和污垢，确保设备散热良好。
检查紧固件是否松动，及时拧紧。
2.定期检查：每隔一段时间，检查电动执行器的运行性能，如制动效果、运行速度等，确保设备正常工作。
3.故障排除：如发现设备运行异常，请立即停止使用，并联系售后服务人员，以免造成设备损坏或人身安全事故。
四、电动执行器的注意事项1.使用环境：电动执行器应安装在干燥、通风、无腐蚀性气体的环境中，避免阳光直射和雨淋。
2.操作规范：操作人员应熟悉设备的操作方法，严格按照操作规程进行操作。
禁止超负荷使用，以免损坏设备。
3.安全措施：使用过程中，请确保设备的安全防护装置齐全有效。
如发现安全隐患，请立即停止使用，并采取措施消除。
以上就是欧凯电动执行器的使用说明，希望能对您有所帮助。
dy400z电动执行器说明书
dy400z电动执行器说明书摘要：一、电动执行器概述1.产品简介2.产品型号及参数3.电动执行器的功能与特点二、电动执行器结构与工作原理1.结构组成2.工作原理三、电动执行器的安装与调试1.安装前的准备2.安装步骤3.调试方法四、电动执行器的使用与维护1.使用方法2.操作注意事项3.维护与保养五、电动执行器的故障排除与维修1.常见故障2.故障排除方法3.维修建议【电动执行器概述】dy400z电动执行器是一款具有高性能、高精度的自动化设备，广泛应用于各种工业生产过程。
本产品采用先进的电磁驱动技术，具有响应速度快、控制精度高、使用寿命长等特点。
产品型号根据不同的工作压力、行程等参数进行区分，用户可以根据实际需求选择合适的型号。
【电动执行器结构与工作原理】电动执行器主要由驱动器、执行器、控制模块等部分组成。
驱动器负责接收控制信号，将电能转换为机械能，驱动执行器产生运动。
执行器则负责将驱动器输出的力矩转化为直线运动或旋转运动。
控制模块则负责对整个系统的运行进行监控与调节。
【电动执行器的安装与调试】在安装电动执行器前，需要确保安装位置满足设备要求，并保证电源、气源等连接正常。
安装时，应按照说明书的要求进行，避免因安装不当导致的设备损坏。
安装完毕后，需要进行调试，以保证设备能够正常运行。
【电动执行器的使用与维护】使用电动执行器时，应遵循操作规程，避免过载、短路等现象。
操作过程中，应注意保护设备，防止灰尘、水分等进入执行器内部。
定期对设备进行维护与保养，可以延长其使用寿命，保证设备的稳定运行。
【电动执行器的故障排除与维修】在设备运行过程中，如出现故障，应立即停机检查。
根据故障现象，可以初步判断故障原因，并进行排除。
若无法自行解决，应联系售后服务人员进行。

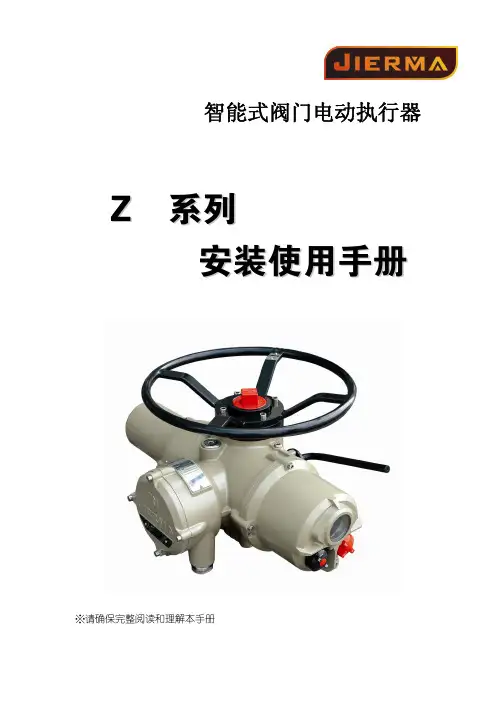

吉尔马电动执行器说明书
如无意外，Jierma产品的双密封结构能 很好地保护内部的电气元件。
调试ZN系列执行器无需打开任何电气 箱盖。
如果由于用户曾经打开过电气箱盖而 使执行器受到损坏，Jierma公司不承担任何 责任。
每一台Jierma执行器在出厂前都已经 过全面检测,如果安装、调试和密封适当， 则可提供多年的无故障运行。
3.1 手动操作 ................................... - 4 3.2 电动操作 ................................... - 4 3.3 显示 - 就地指示 ..................... - 4 3.4 显示 - 报警指示 ..................... - 5 4 准备驱动轴套 ....................................... - 7 -
任何用于执行器的测试仪器都应有同 等认证。这些执行器的电气安装、维护及使 用应按照危险气体区域认证的相关实施法 规来进行。
如果执行器符合特殊的危险气体区域 认证，则无需对其进行检查和维修。无论在 任何情况下，都不应对执行器进行任何改 造，因为这将使已经获得的认证失效。
在危险区域内，禁止用导电、导热体接 触执行器，除非进行经特殊允许的工作，否 则应切断电源，将执行器卸下并移到非危险 区域进行维修或保养。
10 维护、监视及故障排除....................- 46 10.1 帮助屏幕................................- 47 10.2 IrDA 诊断和组态...................- 51 -
ABB电动执行器ONTRAC操作说明
ABB电动执行器ONTRAC操作说明一、功能特点1.高精度控制：ONTRAC采用了先进的闭环反馈技术，能够实现精确的位置控制，提供高度准确的输出。
2.多功能配置：ONTRAC提供多种配置选项，包括行程长度、速度控制、输出力矩等，满足不同控制要求。
3.可编程性：ONTRAC允许用户通过现场编程，自定义执行器的工作方式和逻辑，适应各种复杂的控制需求。
4.耐用可靠：ONTRAC采用了高品质的材料和先进的制造工艺，具有较长的使用寿命和良好的抗干扰能力。
5. 多种通讯协议：ONTRAC支持多种标准通讯协议，包括Modbus、Profibus、Foundation Fieldbus等，方便与其他系统的集成。
二、安装流程1.确保电源和控制信号的稳定连接。
2.将ONTRAC固定在需要控制的阀门上，确保紧固螺母牢固。
3.连接ONTRAC与阀门的机械传动装置，确保传动装置与ONTRAC的输入轴对齐。
4.连接ONTRAC与控制系统的通讯线路，确保通讯的正常运行。
5.完成所有的电气连接后，进行系统的功率校准和通讯参数的配置。
三、操作方法1.常规操作：ONTRAC可通过外部控制信号来控制执行器的开关、调节和停止等操作。
2.控制方式切换：通过设置ONTRAC的工作模式和参数，可以实现手动、自动和远程等多种控制方式的切换。
在手动模式下，可通过外部开关或旋钮来控制执行器的运动；在自动模式下，可通过设定的调节算法和控制策略来实现自动调节；在远程模式下，可通过通讯接口来进行遥控操作。
3.位置校准：在初始安装或更换执行器后，用户可以通过设置ONTRAC的位置参数，进行位置的校准。
4.报警和故障排除：ONTRAC配备了多种报警和故障检测功能，如位置异常、通讯故障等。
通过相关的报警灯或显示屏，用户可以及时了解执行器的工作状态，进行故障排查和维修。
四、维护保养1.定期检查：用户应定期检查ONTRAC的电气连接、物理连接和机械传动装置的状态，确保其正常运行。
JFE系列电动执行器安装和操作手册说明书
Limit switches
OPEN/CLOSE, SPDT, 250V AC 10A RATING
Torque switches Stall protection(Temp.)
OPEN/CLOSE, SPDT, 250V AC 10A Rating(Except for 0100) Built in thermal protection, OPEN 150℃±5℃/CLOSE 97℃±15℃
®
3
JFE SERIES ELECTRIC ACTUARTER
Many thanks for purchasing our JFEW/X series electric actuator!
For safe and proper operation, please carefully read this manual before using it and save it for reference. Important Note : The contents of this manual are subject to change without individual notice .
1) Before wiring 3) Checking the rotating direction
of actuator
2) Electrical wiring 4) Commissioning(Electrical)
7. Others
1) Jamming 2) Special tools for setting
3. Sizing and Application
4. Setting
2) Internal component 4) Features & Structure 6) Removable drive bushing
FR一50电动执行器说明书
FR一50电动执行器说明书
一、电动智能型执行器的安装方式:
1、输出驱动设备的安装连接:
电动智能型一体化执行器可以在任何位置安装使用包括户外等地方, 厂家配备的连接法兰带螺孔可以把执行器和其他设备的法兰进行连接安装,具体的安装步骤为先把连接法兰从执行器卸下卡环、支撑环后取出轴套,之后在和其他设备的法兰进行连接安装即可(为了确保密封性能我们可以在连接安装时涂抹密封剂),锐尔自控特别提醒大家安装智能一体化执行器驱动设备应当把阀门关闭后进行。
2、和阀门的连接:
-般情况下我们的电动智能型执行器可以和阀门]进行任意角度和位置的连接,我们把阀门和执行器对齐(安装螺孔相互对齐)后把执行器安放至阀门上即可,最后使用螺栓把智能一体化执行器固定在阀门上(注意应当对角拧紧)。
二、电动智能型执行器的调试方法:
1、行程执行器机械限位调整:
电动智能型一体化执行器在出厂时一般机械装置都是在完全关闭的位置,对角行程执行机构限位调整应当选择机械限位调整杆后感觉到阻力就可以了,然后记得往回转一圈后拧紧紧固螺丝即可 ,之后我们就可以进行下一步的电气行程限位调整了。
2、电气行程限位调整:
在电气行程限位调整前先必须进行电气连接,我们按照电动智能型一体化执行器安装说明书安装好各类电气连接后,我们在根据阀门的相关参数对执行器进行适当调整即可,特别注意电气行程限位调整完成后必须进行检查(查看执行器运行时电机时候能够正常工作)。
EI电动执行器安装使用手册
EI电动执行器安装使用手册(EI-010, 016, 020, 035, 050, 080 120, 150, 200 & 300)目录非常感谢购买我们的EI系列电动执行器！为了安全正确地使用，请认真阅读本手册并妥善保管以备参考。
重要提示：本手册可能因产品改进而不经个别通知即变更内容。
1. 在执行器使用前收到EI执行器后，请检查执行器的一切是否与所订购的一致。
用户可以按随附的检测报告、铭牌和电气接线图（在执行器内部）检查。
1)外观检查：表面涂层，指示器、手轮等2)参数：用户可以按检测报告和铭牌检查执行器是否符合所用用途的参数要求。
3)选项：检查是否所有选项都正确。
4)检查电气参数是否正确（在执行器内部的接线图，铭牌）5)检查电源是否正确。
6)检查说明书、检测报告（质保证）和电气接线图是否提供。
如有任何瑕疵，请立刻联系当地经销商解决或更换。
2.EI 执行器1)外部部件EI0100 ~ EI1100EI1500 ~ EI30002) 内部部件EI0160 ~ EI1100EI1500 ~ EI3000CAPACITORTERMINAL BLOCK ASSEMBLYMOTORTORQUE SWITCH ASSEMBLYLIMIT SWITCH ASSEMBLYPOTENTIOMETER ASSEMBLYCAPACIT TERMINAL BLOCK ASSEMBLYMOTOR外壳Weather proof enclosure IP67, NEMA 4 AND 4X, O-RING密封主电源110/220V AC 1Ph, 380/440V AC 3Ph 50/60Hz, ±10%控制电源110/220V AC 1Ph 50/60Hz, ±10%占空比（开关型）S2, 20~50% 最大30分钟占空比（调节型）S4, 30~50%, 300~1200starts/hour电机鼠笼式感应电机限位开关开/关, SPDT, 250V AC 10A额定扭矩开关开/关, SPDT, 250V AC 10A额定(EI0100除外)停机保护（温度）内置热保护，开150℃±5℃/ 关97℃±15℃行程角度90˚±5˚(0˚~100˚)位置指示器带指示箭头的圆盘离合手柄可分离自锁由双蜗轮蜗杆提供（无制动）机械止动螺栓每个行程终端（开和关）各1个，外部可调加热器5W (110/220V AC) 抗冷凝电缆接口2- PF3/4”螺孔润滑EP 型润滑油端子排螺孔与推杆型（装有弹簧）环境温度-20℃~+70℃(电路板选项除外)环境湿度90%RH Max, (无冷凝)绝缘强度1500V AC 1分钟绝缘电阻500V DC 30M Ohm抗振动X Y Z 10g, 0.2~34Hz, 30分钟外部涂层干粉(聚酯)4)特性与结构(1) 概述：EI 系列执行器是设计用于90度回转用途比如挡板，球阀、旋塞阀、蝶阀与其它设备的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电动执行器安装和操作说明
目录
一般信息 1.0 驱动器安装 2.0 外部零件的标准模式 3.0 内部零件的标准模式 4.0 接线图 5.0 电源要求 6.0 负载率7.0 手轮和离合8.0 机械行程停止调整9.0 电气连接和初步测试10.0 限位开关的设置11.0 扭矩调整12.0 逆时针方向关闭设置13.0 加热器14.0 润滑15.0 指示器设置16.0 保养17.0 存储18.0 工具19.0 执行器安装详情ISO5211 20.0 执行驱动轴套详情21.0 故障排除22.0
1.0 一般信息
HQ系列电动执行器是提供设计和高效的运作的90°回转阀门，减速器等。
执行器的扭矩范围从80N*M到3000N*M，目前有十款。
紧凑型执行器HQ-006也可以单独购买。
HQ-008，015，020，030，050，060，080，120，200&300。
HQ标准的特点
外壳气候防护型IP67，NEMA4&6
材料压铸铝，耐腐蚀涂层
电源110/220V AC 1PH 50/60Hz，380/440V AC 3PH 50/60Hz，±10％
负载率EC 34 S2（25~30﹪）
电机可逆异步电动机
限位开关2×开/关SPDT，250V AC 10A Rating
辅助限位开关2×开/关SPDT，250V AC 10A Rating（HQ-008除外）
扭矩开关开/关SPDT，250V AC 10A Rating（HQ-008除外）
失速保护内置热保护
行程90°±10％
指示器连续位置指示
手动控制机械离合机构
自锁蜗轮蜗杆机构提供
机械限位2个外部可调节的机械限位
干燥器5~10W 防冷凝
接线孔2个PF3/4”
润滑铝基润滑脂EP型
环境温度－20℃~＋70℃（电子板选项除外）
外涂层干粉，环氧聚酯孟塞尔No.5R 3.5/12
安装前检查
验证驱动器铭牌，以确保安装或使用前的型号，扭矩，运行速度，电压和外壳类型。
重要的是验证输出扭矩执行机构，这是预期应用适当的负载率的阀门和执行器的扭矩相应要求。
2.0 驱动器安装
不抬起手轮执行机构
执行器可安装在任何位置
HQ系列执行器提供与凸轮驱动器输出。
ISO5211，螺栓连接提供安装驱动器。
驱动器驱动轴套可拆卸，便于加工。
它是一个强制性的执行机构，牢牢固定一个坚固的安装支架或直接安装在阀门的ISO安装垫上。
必须使用高强度螺栓或螺柱弹簧垫圈。
阀输出轴气门直列必须与执行器输出驱动器同步，以避免侧装轴。
避免任何间隙没有安装支架的灵活性，应该允许被固定。
3.0 外部零件HQ-008~HQ-120
外部零件HQ-008~HQ-120
顶盖
支架
杠杆离合
手轮倍率
机械行程停止
窗口和指示灯
导管入口
底座
驱动轴套
外部零件HQ-200~HQ-300
顶盖
支架
杠杆离合
手轮倍率
机械行程停止
窗口和指示灯
导管入口
底座
驱动轴套
齿轮箱
4.0 标准模型内部零件
端子块装配
电容器
马达
限制开关总成
力矩开关总成
5.0 接线图标准模型
请参阅附件
6.0 电源要求
咨询驱动器的负载率和电流信息的铭牌
7.0 负载率
额定IEC34-S2（30%）
超过执行器的额定负载率可能会导致热过载
8.0 手轮和离合
HQ执行机构提供了离合的手动控制系统。
以手动操作执行器，拉向手轮手动覆盖接触杆，直到它状况保持。
关闭阀门手轮，直到达到所需的位置。
顺时针旋转关闭和逆时针方向打开。
注意：
当执行器电动操作，覆盖接触器自动返回到自动位置。
9.0 机械行程停止调整
在关闭的位置，首先调整。
松开两个3-4螺纹的行程限位螺栓螺母。
手动操作执行器到关闭的位置，直到其余封闭限位开关跳闸接触。
调整行程限位螺栓，直到它接触的蜗轮。
（在这个位置上的螺栓应该不能前进任何一步。
）
调整行程限位螺栓一转，拧紧锁紧螺母。
开放行程停止的设置重复同样的操作。
10.0 电机连接和初步测试
注意：只有许可的人员，才进行电气接线，如果没有和资格人员的连接，保修将是无效的。
执行器的螺钉松动，并抬离。
确保电源电压是按照执行器铭牌上的数据。
通过电缆压盖的电缆（PF3/4”or M20）。
根据所附的接线图连接。
手动阀门移动到一个半开的位置，操作电器的开放，并检查电机在朝着正确的方向旋转。
标准工厂单位是逆时针方向打开。
测试运行执行机构和检查，限位开关正常工作。
检查所有的电缆压盖是否正确拧紧。
安装盖，并拧紧端盖螺栓。
11.0 限位开关的设置
关闭当前位置手动操作执行机构。
使用内六角扳手松开关闭限位开关凸轮的固定螺丝。
CLS对CW限位开关拉杆凸轮旋转，直到开关点击。
设置螺丝用六角扳手拧紧。
CLS标志着下凸轮。
手动操作执行器打开位置。
使用六角扳手，在OPEN限位开关凸轮的固定螺丝松开。
对OLS可以旋转，直到开关点击CCW限位开关拉杆。
OLS标志着上凸轮。
设置螺丝用六角扳手拧紧。
12.0 扭矩开关调整
扭矩开关调整从出厂，以防止超载执行器和阀门，通常不应在现场调整。
应调整是必要的，调整前请联系我们的生产厂或经销商。
13.0 逆时针方向关闭设置
标准件厂执行机构，通常设置为顺时针旋转打开，然而可以反向逆时针方向旋转关闭通过简单地重新配置的接线如下：
逆转在主线端子接线。
调整以适应逆时针旋转的可视指示器。
如PCU卡的安装：
扭转PCU板的P1和P3。
手动执行机构移动到一个半开的位置和推动自动复位按钮一次。
14.0 加热器
5~10W，陶瓷外壳与温控器设定温度，防止过度加热。
15.0 润滑
HQ是一个完全封闭的装置永久润滑的齿轮传动，一旦安装完毕的润滑不应规定，然而定期预防性维护将延长执行器的工作寿命。
16.0 指示器设置
手动旋转执行器全闭位置。
移除驱动器盖。
松开指示器螺丝。
调整指示灯正确的方向。
拧紧指示器螺丝。
替换覆盖。
检查指示器对齐。
17.0 保养
保养，正常条件下每隔6个月。
但当条件更严重，更频繁的检查可能是明智的。
确保阀门执行器对准。
确保接线绝缘，正确连接和结束。
确保所有的螺丝是当前和紧密。
确保内部电气设备的清洁。
确保管道连接正确安装和干燥。
检查内部的冷凝设备。
检查内部加热器的电源。
检查O型圈密封外壳和验证O型圈是不是压紧之间的法兰盘。
验证离合器机制。
直观的检查过程中开/关周期。
检查制品识别标签，必要时更换。
18.0 存储
执行器必须储存在清洁，阴凉和干燥的地方。
存放单元盖子安装和密封导管开口。
存储必须离开地面，覆盖着一个密封的防尘保护。
19.0 工具
1套公制六角扳手（内六角扳手）
1套螺丝刀
1套公制扳手
1扳手200mm
1扳手300mm
1剥线钳
1万用表
1直流信号发生器（4~20mA）：PCU板选项
1毫安表
20.0 执行器安装详情ISO5211
21.0 执行驱动轴套详情
22.0 故障排除
以下说明提供在安装过程中最常见的困难遭遇和启动。
执行机构不响应
验证执行器的线电压。
检查电压相匹配的执行机构铭牌上的等级。
对执行器接线图检查内部布线。
检查限位开关凸轮。
执行器接通电源却无法操作
验证执行器的线电压。
检查执行器的扭矩，看是否大于阀门的扭矩。
检查限位开关和凸轮。
检查扭矩开关有没有跳闸。
检查机械行程调节。
核实针对阀门旋转的驱动器。
（标准单位是逆时针打开。
）检查内部布线。
检查腐蚀和冷凝。
验证接头/支架安装是否正确，并不会导致具有约束力。
执行器运行不正常
检查环境温度。
验证负载率尚未超过。
检查手动控制拉杆的位置。
可选设备
电位器的当前位置变送器
检查电阻值
检查电位器齿轮的干扰
检查零位和量程的校准
检查电路板损坏
当前位置变送器
验证输入信号
检查倾角开关配置
检查电路板是否损坏。
