工业广场保护煤柱留设方法
保护煤柱的留设
农村木结构承重房屋，简易仓库等
注：凡未列入表内的建（构）筑物，可依据其重要性、用途等类比其等级归属。对于不易确定者，可组织专门讨论，并报省、自治区、直辖市煤矿主管部门审定。
围护带宽度/m
建筑物保护等级
围护带宽度/m
Ⅰ
20
Ⅲ
10
Ⅱ
15
Ⅳ
5
围护带宽度根据受护对象的保护等级而定，一般按表2确定：
表2矿区建（构）筑物保护等级划分
保护等级
主要建（构）筑物
Ⅰ
国务院明令保护的文物和纪念性建筑物；一等火车站，发电厂主厂房，在同一跨度内有两台重型桥式吊车的大型车房，平炉，水泥厂回转窑，大型选煤厂主厂房等特别重要或特别敏感的、采动后可能发生重大生产、伤亡事故的建（构）筑物；铸铁瓦斯管道干线，大中型矿井主要通风机房，瓦斯抽放站，高速公路，机场跑道，高层住宅楼等
保护煤柱的留设原则：
1、在一般情况下，保护煤柱应根据受护面积边界和移动角值进行圈定。移动角值按建筑物下列允许变形值确定：
倾斜i=±3mm/m
曲率k=+0.2×10-3·m-1
水平变形ε=+2mm·m-1
2、地面收护面积包括受护对象及其周围的维护带宽度可按下表确定：
表1建构物保护煤柱的化炉，220kV以上高压输电线路杆塔，矿区总变电站，立交桥；钢筋混凝土结构的工业厂房，设有桥式吊车的工业厂房，铁路煤仓、总机修厂等较重要的大型工业建（构）筑物；办公楼，医院，剧院，学校，百货大楼，二等火车站，长度大于20m的二层楼房和
Ⅲ
无吊车设备的砖木结构工业厂房，三、四等火车站，砖木、砖混结构平房或变形缝区段小于20m的两层楼房，村庄砖瓦民房；高压输电线路杆塔，钢瓦斯管道等
煤矿工业广场保护煤柱留设计算方法
提高稳定性的措施
优化设计
根据地质条件和采矿需求，合理设计煤柱的 尺寸和位置，提高其稳定性。
排水降压
降低地下水压力，减轻其对煤柱稳定性的影 响。
加强支护
在煤柱周围实施支护措施，如打设锚杆、喷 射混凝土等，增强煤柱的承载能力。
实时监测
对煤柱进行实时监测，及时发现不稳定迹象， 采取措施防止事故发生。
05
通过研究保护煤柱留设计的计算方法，可以更好地保障煤矿 工业广场的安全和稳定，提高煤矿生产效率，降低生产成本 ，为煤炭工业的可持续发展提供有力保障。
02
保护煤柱留设的基本原则
保护煤柱的概念
01
保护煤柱是指在矿井开采过程中 ，为了保护地面重要建筑、水体 、交通要道等设施的安全，在开 采空间中预留的一部分煤层。
技术。
基于可靠度理论的留设方法
总结词
该方法基于可靠度理论，通过分析煤柱在不同工况下的失效概率，确定其合理尺寸。
详细描述
基于可靠度理论的留设方法是一种基于概率的方法。它通过分析煤柱在不同工况下的失效概率，综合 考虑地质条件、采矿技术、安全系数等因素，确定煤柱的合理尺寸。这种方法能够更全面地评估煤柱 的安全性和可靠性，但需要较复杂的计算和分析。
为确保安全，对煤柱进行加固 处理，如注浆、锚杆等措施。
实施效果
通过数值模拟和实际监测数据对比，验证了煤柱 留设方案的合理性和有效性。
实施过程中未出现任何安全事故，保证了工业广 场内建筑物和设施的安全。
有效降低了周边环境的灾害风险，提高了矿区的 整体安全性。
06
结论与展望
研究结论
保护煤柱留设是保障煤矿工业广场安全的重要措施，合理的留设方法可以有效减少 采动损害，提高资源利用率。
工业广场保护煤柱的开发利用

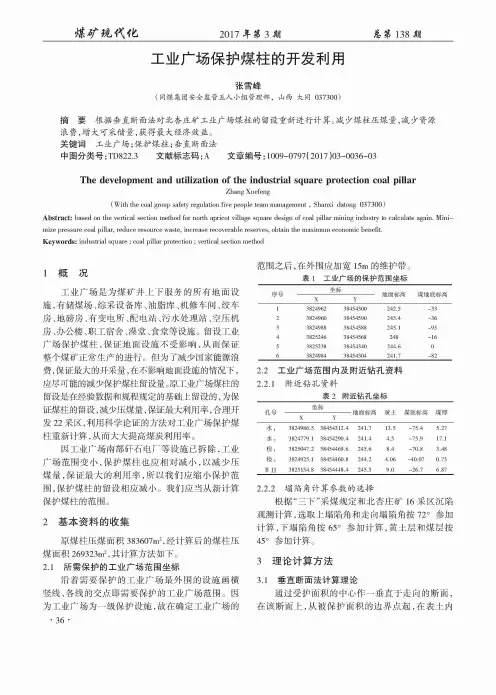

工业广场保护煤柱的开发利用张雪峰(同煤集团安全监管五人小组管理部，山西大同037300)摘要才艮据垂直断面法对北杏庄矿工业广场煤柱的留设重新进行计算。
减少煤柱压煤量，减少资源浪费，增大可采储量，获得最大经济效益e关键词工业广场；保护煤柱;垂直断面法中图分类号:TD822.3 文献标志码:A文章编号：1009-0797(2017)03-0036-03The development and utilization of the industrial square protection coal pillarZhang Xuefeng(With the coal group safety regulation five people team management , Shanxi datong 037300) Abstract：based on the vertical section method for north apricot village square design of coal pillar mining industry to calculate again. Minimize pressure coal pillar, reduce resource waste, increase recoverable reserves, obtain the maximum economic benefit. Keywords: industrial square ; coal pillar protection ; vertical section methodl概况:r业广场是为煤矿井上下服务的所有地面设施.有储煤场、综采设备库、油脂库、机修车间、绞车 房、地镑房、有变电所、配电站、污水处理站、空压机 房、办公楼、职：宿舍、澡堂、食堂等设施。
留设工业 广场保护煤柱，保证地面设施不受影响，从而保证 整个煤矿正常生产的进行e但为了减少国家能源浪 费，保证最大的开采量，在不影响地面设施的情况下，应尽可能的减少保护煤柱留设暈《原工业广场煤柱的 留设是在经验数据和规巷规定的基础上留设的，为保 证煤柱的留设，减少压煤量，保证最大利用率，合理开 发22采区;利用科学论证的方法对工业广场保护煤 柱重新计算，从而大大提高煤炭利用率&H i业广场南部矸石电厂等设施已拆除,.工业 广场范围变小，保护煤柱也应相对减小，以减少压 煤量，保证最大的利用率，所以我们应缩小保护范 围，保护煤柱的留设相应减小。
煤柱尺寸留设
各种煤柱留设尺寸
井田边界煤柱：30米
阶段煤柱：斜长为60米，若在两阶段留设，则上下阶段各留30米
井田浅部防水煤柱：斜长为50米
断层煤柱：每侧各为20米
工业广场煤柱：根据工业广场占地面积，按几何作图法确定；
斜井井筒保护煤柱：两井中间为30米，两侧各为30米；
煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20米，垂距为10米，回风大巷上方留斜长为20米的煤柱。
采区边界煤柱：20米
采区煤层上山：两巷中间为20米，两侧各为20米；
区段煤柱：斜长10米
平巷掘进速度
说明书内容：
1、采区概况
2、采区设计方案
3、采区各系统
4、采煤方法及回采工艺
5、工作面主要设备
6、通风与安全
7、巷道断面设计。
2第二章 保护煤柱的设计
第二章保护煤柱留设第一节保护煤柱留设基础知识地下采煤引起岩层与地表产生沉陷、移动和变形，导致位于其影响范围内的井筒、巷道、地面建筑物和构筑物、地表水系及地下含水层等遭受不同程度的破坏。
为了保护有些重要的建筑物、水体等，使其免遭采动损害的影响，有时需要在井下留设保护煤柱。
保护煤柱：指专门留在井下不予采出的、旨在保护其上方岩层内部和地表的各种保护对象不受开采影响的那部分煤炭。
受保护对象包括：井筒、井下主要巷道和硐室、地面各类建（构）筑物、铁路、水体等。
留设保护煤柱的优点是能有效保护地表建（构）筑物，其缺点是：（1）浪费煤炭资源，缩短矿井服务年限；（2）使采掘工作复杂化，增大掘进工作量，造成采掘关系紧张。
下列情况下需要留设临时性的或永久性的保护煤柱：（1）矿井工业场地及风井井口附近的建筑物、构筑物和其他重要设施；（2）国务院明令保护的文物、纪念性建筑物和构筑物；（3）采用不搬迁进行采煤在技术上不可行，而搬迁又无法实现或在经济上严重不合理的建筑物和构筑物；（4）煤层开采后，地表可能产生抽冒、切冒等形式的塌陷漏斗坑和突然陷落，对地基及上部建筑造成严重破坏的重要建筑物和构筑物；（5）所在地表下方潜水位较高，采后地表下沉将导致建筑物及其附近地面积水，而又不可自动排泄或采用人工排泄方法经济上不合理的建筑物或构筑物；（6）对国民经济和人民生活有重大意义的、用其他保护方法不能确保安全的河(湖、海、水库) 堤坝、船闸、泄洪闸、泄水隧道和水电站等大型水工建筑工程。
一、保护煤柱留设原理保护煤柱留设原理是在保护对象的下方留出一部分煤炭不开采，使其周围的煤炭的开采对保护对象不产生有危险性的移动和变形。
图2-1 保护煤柱留设原理图如图2-1：设煤层上方的地面有一建筑物，其受护面积为a0b0c0d0，为保护建筑物不受开采的有害影响，需要留设保护煤柱。
确定煤柱大小的方法具体如下：首先，通过建筑物中心作沿煤层走向和倾向的剖面图，如图所示。
保护煤柱留设标准
井田边界煤柱:30m;阶段煤柱:斜长为60m,若在两阶段留设,则上下阶段各留30m;井田浅部防水煤柱:斜长为50m; 断层煤柱:每侧各为20m;工业广场煤柱:根据工业广场占地面积,按几何作图法确定; 斜井井筒保护煤柱:两井中间为30m,两侧各为30m; 煤层大巷护巷煤柱:对近水平煤层,运输大巷与回风大巷布置在开采水平时,两巷水平间距为20m,垂距为10m,回风大巷上方留斜长为20m 的煤柱采区边界煤柱:20m;采区煤层上山:两巷中间为20m,两侧各为20m; 区段煤柱:斜长10m;矿井煤柱留设煤矿开采中,确定合理的煤柱尺寸,其影响因素就是煤层所受压力以及煤体强度。
通常,煤层埋藏深度与厚度较大、围岩较软时,煤柱承受的压力就较大。
煤柱强度主要取决于煤层的物理力学性质,并与煤柱的形状尺寸、巷道的服务年限及巷道支护情况有关。
目前,尚无计算煤柱尺寸的可靠方法,主要依靠现场实际经验确定。
井田边界煤柱:30m;阶段煤柱:斜长为60m,若在两阶段留设,则上下阶段各留30m; 井田浅部防水煤柱:斜长为50m;断层煤柱:断层煤柱的尺寸取决于断层的断距、性质、含水情况,落差很大的断层,断层一侧的煤柱宽度不小于30m;落差较大的断层,断层一的煤柱宽度一般为10~15m;落差较小的断层通常可以不留设断层煤柱。
工业广场煤柱:根据工业广场占地面积,按几何作图法确定; 斜井井筒保护煤柱:两井中间为30m,两侧各为30m;煤层大巷护巷煤柱:对近水平煤层,运输大巷与回风大巷布置在开采水平时,两巷水平间距为20m,垂距为10m,回风大巷上方留斜长为20m的煤柱采区边界煤柱:采区边界煤柱的作用就是:将两个相邻采区隔开,防止万一发生火灾、水害与瓦斯涌出时相互蔓延;避免从采空区大量漏风,影响正在生产的采区风量。
一般取10m;采区煤层上山:两巷中间为20m,两侧各为20m;区段煤柱:斜长10m;1、采区上(下)山间的煤柱宽度(沿走向):对薄及中厚煤层为20m;对厚煤层为20～30m。
保安煤柱留设
井田边界煤柱：30m；阶段煤柱：斜长为60m，若在两阶段留设，则上下阶段各留30m；井田浅部防水煤柱：斜长为50m；断层煤柱：每侧各为20m；工业广场煤柱：根据工业广场占地面积，按几何作图法确定；斜井井筒保护煤柱：两井中间为30m，两侧各为30m；煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱：20m；采区煤层上山：两巷中间为20m，两侧各为20m;区段煤柱：斜长10m；矿井煤柱留设煤矿开采中，确定合理的煤柱尺寸，其影响因素是煤层所受压力以及煤体强度。
通常，煤层埋藏深度和厚度较大、围岩较软时，煤柱承受的压力就较大。
煤柱强度主要取决于煤层的物理力学性质，并与煤柱的形状尺寸、巷道的服务年限及巷道支护情况有关。
目前，尚无计算煤柱尺寸的可靠方法，主要依靠现场实际经验确定。
井田边界煤柱：30m；阶段煤柱：斜长为60m，若在两阶段留设，则上下阶段各留30m；井田浅部防水煤柱：斜长为50m；断层煤柱：断层煤柱的尺寸取决于断层的断距、性质、水情况，落差很大的断层，断层一侧的煤柱宽度不小于30m；落差较大的断层，断层一的煤柱宽度一般为10~15m；落差较小的断层通常可以不留设断层煤柱。
井井筒保护煤柱：两井中间为30m，两侧各为30m；煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱：采区边界煤柱的作用是：将两个相邻采区隔开，防止万一发生火灾、水害和瓦斯涌出时相互蔓延；避免从采空区大量漏风，影响正在生产的采区风量。
一般取10m；采区煤层上山：两巷中间为20m，两侧各为20m;区段煤柱：斜长10m；1、采区上（下）山间的煤柱宽度（沿走向）：对薄及中厚煤层为20m；对厚煤层为20～30m。
工作面停采线至上（下）山的煤柱宽度：对薄及中厚煤约为20m；对于厚煤层约为30～40m。
保护煤柱留设标准
xx边界煤柱：30m；阶段煤柱：斜长为60m，若在两阶段留设，则上下阶段各留30m；xx浅部防水煤柱：斜长为50m；断层煤柱：每侧各为20m；工业广场煤柱：根据工业广场占地面积，按几何作图法确定；斜井井筒保护煤柱：两井中间为30m，两侧各为30m；煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷xx置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱：20m；采区煤层xx：两巷中间为20m，两侧各为20m;区段煤柱：斜长10m；矿井煤柱留设煤矿开采中，确定合理的煤柱尺寸，其影响因素是煤层所受压力以及煤体强度。
通常，煤层埋藏深度和厚度较大、围岩较软时，煤柱承受的压力就较大。
煤柱强度主要取决于煤层的物理力学性质，并与煤柱的形状尺寸、巷道的服务年限及巷道支护情况有关。
目前，尚无计算煤柱尺寸的可靠方法，主要依靠现场实际经验确定。
xx边界煤柱：30m；阶段煤柱：斜长为60m，若在两阶段留设，则上下阶段各留30m；井田浅部防水煤柱：斜长为50m；断层煤柱：断层煤柱的尺寸取决于断层的断距、性质、含水情况，落差很大的断层，断层一侧的煤柱宽度不小于30m；落差较大的断层，断层一的煤柱宽度一般为10~15m；落差较小的断层通常可以不留设断层煤柱。
工业广场煤柱：根据工业广场占地面积，按几何作图法确定；斜井井筒保护煤柱：两井中间为30m，两侧各为30m；煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱：采区边界煤柱的作用是：将两个相邻采区隔开，防止万一发生火灾、水害和瓦斯涌出时相互蔓延；避免从采空区大量漏风，影响正在生产的采区风量。
一般取10m；采区煤层xx：两巷中间为20m，两侧各为20m;区段煤柱：斜长10m；1、采区上（下）山间的煤柱宽度（沿走向）：对薄及中厚煤层为20m；对厚煤层为20～30m。
保护煤柱留设标准
井田边界煤柱：30m；阶段煤柱：斜长为60m，若在两阶段留设，则上下阶段各留30m；井田浅部防水煤柱：斜长为50m；断层煤柱：每侧各为20m；工业广场煤柱：根据工业广场占地面积，按几何作图法确定；斜井井筒保护煤柱：两井中间为30m，两侧各为30m；煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱：20m；采区煤层上山：两巷中间为20m，两侧各为20m; 区段煤柱：斜长10m；矿井煤柱留设煤矿开采中，确定合理的煤柱尺寸，其影响因素是煤层所受压力以及煤体强度。
通常，煤层埋藏深度和厚度较大、围岩较软时，煤柱承受的压力就较大。
煤柱强度主要取决于煤层的物理力学性质，并与煤柱的形状尺寸、巷道的服务年限及巷道支护情况有关。
目前，尚无计算煤柱尺寸的可靠方法，主要依靠现场实际经验确定。
井田边界煤柱：30m；阶段煤柱：斜长为60m，若在两阶段留设，则上下阶段各留30m；井田浅部防水煤柱：斜长为50m；断层煤柱：断层煤柱的尺寸取决于断层的断距、性质、含水情况，落差很大的断层，断层一侧的煤柱宽度不小于30m；落差较大的断层，断层一的煤柱宽度一般为10~15m；落差较小的断层通常可以不留设断层煤柱。
工业广场煤柱：根据工业广场占地面积，按几何作图法确定；斜井井筒保护煤柱：两井中间为30m，两侧各为30m；煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱：采区边界煤柱的作用是：将两个相邻采区隔开，防止万一发生火灾、水害和瓦斯涌出时相互蔓延；避免从采空区大量漏风，影响正在生产的采区风量。
一般取10m；采区煤层上山：两巷中间为20m，两侧各为20m;区段煤柱：斜长10m；1、采区上（下）山间的煤柱宽度（沿走向）：对薄及中厚煤层为20m；对厚煤层为20～30m。
保护煤柱留设标准
井田边界煤柱：30m；阶段煤柱：斜长为60m，若在两阶段留设，则上下阶段各留30m；井田浅部防水煤柱：斜长为50m；断层煤柱：每侧各为20m；工业广场煤柱：根据工业广场占地面积，按几何作图法确定；斜井井筒保护煤柱：两井中间为30m，两侧各为30m；煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱：20m；采区煤层上山：两巷中间为20m，两侧各为20m; 区段煤柱：斜长10m；矿井煤柱留设煤矿开采中，确定合理的煤柱尺寸，其影响因素是煤层所受压力以及煤体强度。
通常，煤层埋藏深度和厚度较大、围岩较软时，煤柱承受的压力就较大。
煤柱强度主要取决于煤层的物理力学性质，并与煤柱的形状尺寸、巷道的服务年限及巷道支护情况有关。
目前，尚无计算煤柱尺寸的可靠方法，主要依靠现场实际经验确定。
井田边界煤柱：30m；阶段煤柱：斜长为60m，若在两阶段留设，则上下阶段各留30m；井田浅部防水煤柱：斜长为50m；断层煤柱：断层煤柱的尺寸取决于断层的断距、性质、含水情况，落差很大的断层，断层一侧的煤柱宽度不小于30m；落差较大的断层，断层一的煤柱宽度一般为10~15m；落差较小的断层通常可以不留设断层煤柱。
工业广场煤柱：根据工业广场占地面积，按几何作图法确定；斜井井筒保护煤柱：两井中间为30m，两侧各为30m；煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱：采区边界煤柱的作用是：将两个相邻采区隔开，防止万一发生火灾、水害和瓦斯涌出时相互蔓延；避免从采空区大量漏风，影响正在生产的采区风量。
一般取10m；采区煤层上山：两巷中间为20m，两侧各为20m;区段煤柱：斜长10m；1、采区上（下）山间的煤柱宽度（沿走向）：对薄及中厚煤层为20m；对厚煤层为20～30m。
保护煤柱留设标准【最新版】
保护煤柱留设标准井田边界煤柱:30m;阶段煤柱:斜长为60m，若在两阶段留设，则上下阶段各留30m;井田浅部防水煤柱:斜长为50m;断层煤柱:每侧各为20m;工业广场煤柱:根据工业广场占地面积，按几何作图法确定;斜井井筒保护煤柱:两井中间为30m，两侧各为30m;煤层大巷护巷煤柱:对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱:20m;采区煤层上山:两巷中间为20m，两侧各为20m; 区段煤柱:斜长10m;矿井煤柱留设煤矿开采中，确定合理的煤柱尺寸，其影响因素是煤层所受压力以及煤体强度。
通常，煤层埋藏深度和厚度较大、围岩较软时，煤柱承受的压力就较大。
煤柱强度主要取决于煤层的物理力学性质，并与煤柱的形状尺寸、巷道的服务年限及巷道支护情况有关。
目前，尚无计算煤柱尺寸的可靠方法，主要依靠现场实际经验确定。
井田边界煤柱:30m;阶段煤柱:斜长为60m，若在两阶段留设，则上下阶段各留30m;井田浅部防水煤柱:斜长为50m;断层煤柱:断层煤柱的尺寸取决于断层的断距、性质、含水情况，落差很大的断层，断层一侧的煤柱宽度不小于30m;落差较大的断层，断层一的煤柱宽度一般为10~15m;落差较小的断层通常可以不留设断层煤柱。
工业广场煤柱:根据工业广场占地面积，按几何作图法确定;斜井井筒保护煤柱:两井中间为30m，两侧各为30m;煤层大巷护巷煤柱:对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱:采区边界煤柱的作用是:将两个相邻采区隔开，防止万一发生火灾、水害和瓦斯涌出时相互蔓延;避免从采空区大量漏风，影响正在生产的采区风量。
一般取10m;采区煤层上山:两巷中间为20m，两侧各为20m;区段煤柱:斜长10m;1、采区上(下)山间的煤柱宽度(沿走向):对薄及中厚煤层为20m;对厚煤层为20~30m。
