纳米材料和纳米结构第五讲-CVD
纳米材料和纳米结构第五讲PPT课件
Final size determination of spherical silica particles
➢ Initial concentration of water ➢ Type and concentration of catalyst ➢ Types of silicon alkoxide (methyl 甲基, ethyl 乙基, butyl丁基,
纳米材料和纳米结构
溶胶-凝胶法 Sol-gel Processing
第1五讲
第一部分
整体概述
THE FIRST PART OF THE OVERALL OVERVIEW, PLEASE SUMMARIZE THE CONTENT
2
1 General Introduction
Based on inorganic polymerization reactions（无机聚合反应） Used to prepare inorganic oxides, such as glasses or ceramics, especially multicomponent systems（多组分体
系） Be able to control the structure on nanoscale from the earliest stages of processing Easy to obtain nanostructured grains with compositional homogeneity（组分均匀性）, higher purity, lower
3
Principles
The sol-gel technique to material synthesis is based on some organic precursors（先驱物）, and the gels may form by network growth from an array of discrete particles or by formation of an interconnected 3-D net work by the simultaneous hydrolysis and polycondensation（缩聚作用） of organometallic（有机金属） precursors. The size of the sol particles depend upon some variable factors such as pH, solution composition, and temperature etc.. By controlling the experimental conditions, one can obtain the nanostructured target materials in the form of powder or thin film.
cvd化学气相沉积的原理及应用
CVD化学气相沉积的原理及应用1. 概述CVD（Chemical Vapor Deposition）化学气相沉积是一种广泛应用于材料合成及薄膜制备中的技术。
通过将化学物质蒸发并传输到表面上，形成固态的薄膜或涂层。
本文将介绍CVD技术的原理以及其在不同领域的应用。
2. CVD技术原理CVD技术基于化学反应，在特定的温度和压力条件下，气相中的化学物质分解或反应生成可沉积的固态产物。
以下是CVD技术的基本原理：2.1 蒸发与传输CVD过程首先涉及将化学物质蒸发至气态状态。
这可以通过加热源加热化学物质，使其转变为气相。
然后，通过气流或扩散的方式将气态物质传输到需要沉积的表面。
2.2 反应与沉积在表面上，传输的气态物质与反应室中的预先存在的化学物质接触发生化学反应。
这些反应导致气态物质在表面上沉积形成固态产物，例如薄膜、涂层或晶体。
2.3 控制参数CVD过程的成功依赖于多个控制参数，例如温度、压力、化学物质浓度以及反应时间。
这些参数的调整可以控制沉积速率、物质的晶体结构以及沉积薄膜的性质。
3. CVD应用领域CVD技术在多个领域中得到广泛应用，下面将介绍其中几个应用领域。
3.1 薄膜制备CVD技术可以用于制备各种类型的薄膜，例如金属薄膜、氧化物薄膜、硅薄膜等。
这些薄膜可以应用于电子器件、光学涂层以及防护涂层等方面。
3.2 半导体制造CVD技术在半导体制造过程中起到了关键作用。
它可以用于生长单晶硅、氮化硅、化合物半导体等材料，以及制备光刻掩膜、薄膜晶体管等器件。
3.3 生物医学领域CVD技术在生物医学领域也有广泛应用。
它可以用于制备生物兼容的涂层、生物传感器以及药物控释系统。
这些应用有助于提高医疗器械的性能和生物相容性。
3.4 纳米材料制备CVD技术在纳米材料制备中发挥重要作用。
通过调控反应条件，可以制备出具有特定结构和形状的纳米材料，例如纳米线、纳米粒子以及纳米薄膜。
3.5 其他应用除了上述领域，CVD技术还被广泛应用于涂层保护、化学气相仿生等方面。
单壁碳纳米管的cvd制备,定向生长及化学剪裁
单壁碳纳米管的cvd制备,定向生长及化学剪裁单壁碳纳米管(SWCNTs)是一种具有非常小直径且长度可达几微米的碳纳米材料。
它们具有优异的力学，电学和热学性质，因此在许多领域具有广泛的应用潜力，如电子学，能源储存以及生物医学等。
SWCNTs的制备方法有很多种，其中最常用的是化学气相沉积(CVD)方法。
这种方法可以实现高效且可控的SWCNTs生长，并且可以在制备过程中进行定向生长和化学剪裁。
化学气相沉积是一种通过激活前驱体分子和载体气体来在蔓延催化剂上生长纳米管的方法。
在SWCNTs的CVD制备过程中，通常需要使用金属催化剂作为生长的起始点。
常用的金属包括铁、钴、镍等。
催化剂通常被沉积在一种基底材料上，如二氧化硅或氮化硅等。
在制备过程中，通常需要加热反应室到高温(600-1000°C)，然后将碳源气体(如甲烷、乙烯等)和载体气体(如氢气)引入反应室中。
SWCNTs的定向生长是指在特定的条件下，可以控制SWCNTs的生长方向，以实现对其结构和性质的精确控制。
一种常用的定向生长方法是通过控制催化剂的表面形貌来实现。
例如，通过在催化剂表面形成纳米颗粒状或纳米线状的催化剂形态，可以使SWCNTs在特定的方向上生长。
此外，还可以通过调节反应温度、气体流量等参数来实现定向生长。
化学剪裁是一种用于控制SWCNTs长度和直径的方法。
通过在生长过程中引入适量的氢气等气体，可以剪断SWCNTs，从而控制其长度。
此外，还可以通过化学处理方法，例如酸性处理或高温氧化等来削减SWCNTs的直径。
在SWCNTs的CVD制备过程中，还需要考虑其他一些因素，以实现高质量和高产率的生长。
例如，选择合适的催化剂和基底材料，优化反应温度和气体流量，以及控制反应时间等。
此外，还需要进行回收和纯化等后续处理步骤，以获得纯净的SWCNTs。
总之，SWCNTs的CVD制备方法是一种高效且可控的制备方法，可以在制备过程中实现定向生长和化学剪裁。
碳纳米管cvd制备的方法
碳纳米管cvd制备的方法碳纳米管（Carbon Nanotubes, CNTs）是由碳原子通过特定方法形成的一种纳米级管状结构材料，具有优异的电子、热传导和力学性能，因此被广泛应用于电子、能源、材料等领域。
碳纳米管的制备方法有多种，其中化学气相沉积（Chemical Vapor Deposition, CVD）是一种常用且有效的方法。
CVD方法是利用气相前驱体在高温条件下分解并沉积在衬底上，从而形成碳纳米管的过程。
具体而言，CVD制备碳纳米管的过程包括前驱体气体供应、催化剂沉积、碳源分解和碳纳米管生长四个主要步骤。
选择合适的前驱体气体。
通常使用的前驱体气体包括烃类（如甲烷、乙烷等）和芳香烃（如苯、乙苯等）。
这些气体在高温下分解后能够提供碳源，从而形成碳纳米管。
通过催化剂沉积在衬底上。
常用的催化剂包括铁、镍、钴等金属，它们能够提供活性位点，促进碳源分解并形成碳纳米管。
催化剂通常以金属薄膜或纳米颗粒的形式存在于衬底上。
然后，碳源分解。
将前驱体气体引入反应室，并通过加热使其分解。
在催化剂的作用下，碳源分解生成碳原子，然后这些碳原子在催化剂表面扩散，最终沉积形成碳纳米管。
碳纳米管的生长。
碳原子在催化剂表面扩散后，会形成碳纳米管的结构，并延长生长。
碳纳米管的生长方向与催化剂表面的晶格结构有关，通常呈现出沿着某个方向（例如[001]方向）生长的趋势。
CVD方法制备碳纳米管具有以下优点：一是制备过程相对简单且易于控制，可以实现大面积、高产量的碳纳米管生长；二是可以在不同衬底上进行制备，如金属、氧化物等材料表面均可；三是可以通过调节实验条件和前驱体气体组成来控制碳纳米管的直径、长度和形貌，从而满足不同应用的需求。
然而，CVD方法也存在一些挑战和限制。
一是催化剂的选择和控制对碳纳米管生长具有重要影响，因此需要深入研究和优化；二是碳纳米管的生长机制还不完全清楚，需要进一步研究和理解；三是CVD方法在大规模制备碳纳米管上的成本较高，需要进一步降低制备成本。
CVD培训资料
其他沉积方法
电火花法
利用电火花放电产生的高温高压等离子体，制备纳米材料。
等离子体法
利用等离子体的高能量将固体材料离子化，并沉积到基体表 面。
03
CVD应用领域
半导体制造
1 2
薄膜沉积
CVD技术可用于沉积半导体材料薄膜，如硅、 锗和Ⅲ-Ⅴ族化合物，用于制造集成电路、微电 子器件等。
掺杂与刻蚀
CVD技术也可用于掺杂源气体，实现半导体材 料的定域掺杂，以及沉积绝缘层进行刻蚀。
CVD在环境治理中的应用
CVD技术在环境治理中的应用广泛，如在污水处理、土壤修 复等领域都有应用，可以有效去除污染物，提高环境质量。 同时还可以利用CVD技术制备环境友好的材料，如生物炭等 。
05
CVD产业化现状与挑战
CVD产业化现状
01
全球CVD市场规模及 增长
全球CVD市场呈现出快速增长趋势， 市场规模不断扩大。
3
高温炉管
CVD技术可以用来制造高温炉管，提高半导体 制造过程中的温度控制精度。
太阳能电池
薄膜沉积
CVD技术可用于沉积太阳能电池的吸收层和窗口层，提高太阳能电池的光电 转换效率和稳定性。
结构优化
CVD技术还可以用于优化太阳能电池的结构，如形成多晶硅薄膜、掺杂重金 属杂质等，提高太阳能电池的开路电压和短路电流。
宝石与装饰材料
合成宝石
CVD技术可以合成各种宝石，如红宝石、蓝宝石、钻石等，具有高硬度、高纯净 度等特点，可作为装饰材料。
装饰材料表面改性
通过CVD技术对装饰材料表面进行改性处理，可以提高材料的硬度、抗磨性和耐 腐蚀性。
其他领域应用
微电子机械系统（MEMS）
CVD技术可以用来制造MEMS器件，如电容式加速度计、陀 螺仪、压力传感器等，具有精度高、稳定性好等特点。

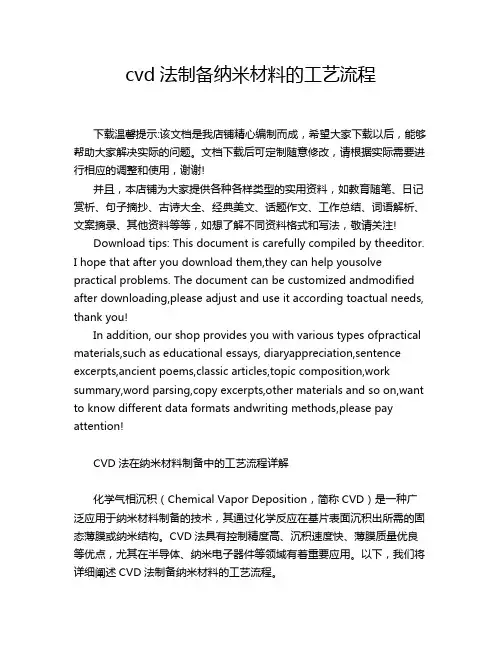

cvd法制备纳米材料的工艺流程
cvd法制备纳米材料的工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!CVD法在纳米材料制备中的工艺流程详解化学气相沉积（Chemical Vapor Deposition，简称CVD）是一种广泛应用于纳米材料制备的技术，其通过化学反应在基片表面沉积出所需的固态薄膜或纳米结构。
cvt法和cvd法制备纳米材料
cvt法和cvd法制备纳米材料化学气相沉积 (CVD)化学气相沉积 (CVD) 是一种用于通过化学反应从气相中沉积固体材料的薄膜沉积技术。
在 CVD 过程中，反应气体被引入到真空或低压反应室中，这些气体与衬底表面的反应形成所需的薄膜材料。
CVD 法具有以下优点：控制和均匀性： CVD 工艺可以通过精确控制反应气体的组成、温度和压力来产生具有均匀厚度和组成的高质量薄膜。
晶体结构控制： CVD 可以在各种基底上生长具有不同晶体结构的薄膜，包括单晶、多晶和非晶态材料。
高温适用性： CVD 工艺可在高温下进行，这对于沉积稳定且耐热薄膜至关重要。
化学气相沉淀 (CVD) 的种类低压化学气相沉积 (LPCVD)： LPCVD 在低压环境下进行，这有助于产生高纯度和均匀的薄膜。
等离子增强化学气相沉积 (PECVD)： PECVD 利用等离子体来激发反应气体，从而提高薄膜沉积速率和质量。
金属有机化学气相沉积 (MOCVD)： MOCVD 使用金属有机化合物作为前驱体，这允许在低温下沉积高质量薄膜。
化学气相沉淀 (CVD) 的应用CVD 在半导体、太阳能和催化等领域得到广泛应用，用于沉积以下材料：硅：用于制造集成电路。
氧化硅：作为集成电路的电介质层。
氮化硅：作为绝缘层和扩散阻挡层。
金属薄膜：用于电极、互连和反射器。
化学气相沉积 (CVD) 的局限性昂贵设备： CVD 工艺需要昂贵的真空系统和反应室。
低沉积速率： CVD 工艺通常比其他沉积技术具有较低的沉积速率。
工艺复杂性： CVD 工艺可能很复杂，需要精心控制参数以获得所需的薄膜特性。
化学气相还原 (CVR)化学气相还原 (CVR) 是一种将气态还原剂与固态氧化物反应形成金属或半导体材料的薄膜沉积技术。
与 CVD 不同，CVR 不涉及化学反应，而是通过还原过程直接沉积材料。
CVR 法具有以下优点：低温适用性： CVR 工艺可在低温下进行，这对于沉积对热敏感的薄膜至关重要。
利用CVD技术制备纳米结构材料及其性能研究
利用CVD技术制备纳米结构材料及其性能研究纳米技术作为当今科技发展中的一个重要分支，已经在许多领域得到广泛应用。
纳米结构材料具有很多独特的性质，如高比表面积、强度、硬度和生物相容性等，使之在新能源、材料、电子器件、生物医学等领域得到广泛应用。
而化学气相沉积（Chemical Vapor Deposition，CVD）技术则是一种重要的纳米结构材料制备技术。
本文将介绍CVD技术制备纳米结构材料的原理、方法及其性能研究进展。
一、CVD技术制备纳米结构材料的原理CVD技术是一种重要的材料制备技术，利用化学反应在气相条件下生长材料。
CVD技术制备纳米结构材料的基本原理是在高温和低压条件下，利用化学反应沉积气体分子在衬底表面上。
CVD技术可以分为三种类型，即低压CVD、大气压CVD和热分解CVD。
在CVD过程中，需要使用两种类型的反应气体，即载气和前驱体气体。
载气是气相反应中的惰性气体，可调节反应气体的浓度和形状。
前驱体气体是被选择的源气体分子，它们在化学反应中与载气混合形成气相反应中的前驱体分子。
在衬底表面形成的纳米结构材料是前驱体分子不断沉积的结果。
二、CVD技术制备纳米结构材料的方法CVD技术制备纳米结构材料的方法通常是根据反应的类型和条件来选择。
如在低压CVD中，反应通常在真空或超高真空条件下进行，反应温度在500℃以上，样品表面是为了在反应中成为催化剂。
大气压CVD可以在常温或加热条件下进行，此时反应气体和催化剂直接暴露在衬底表面，常用于硅晶圆上的电子器件制备。
热分解CVD是利用有机分子在高温条件下的热分解反应来制备纳米结构材料，这种方法常用于制备碳纳米管。
在CVD技术中，需要严格控制反应条件，如温度、反应气体流量、压力、反应时间等，以保证纳米结构材料的合成质量。
三、CVD技术制备纳米结构材料的性能研究进展CVD技术制备的纳米结构材料具有许多独特的性能，如高比表面积、强度、硬度和生物相容性等，且这些性能可以通过引入有机物或杂质来改变。
cvd纳米金刚石涂层工艺流程
CVD纳米金刚石涂层工艺流程一、概述CVD (化学气相沉积)纳米金刚石涂层工艺是一种先进的表面涂层技术，通过在基材表面沉积纳米级厚度的金刚石薄膜，可以显著提高材料的硬度、耐磨性和耐腐蚀性。
本文将详细介绍CVD纳米金刚石涂层的工艺流程，包括材料选择、表面处理、沉积工艺、质量控制等环节。
二、材料选择1. 基材材料：金属、陶瓷、塑料等材料均可用于CVD纳米金刚石涂层。
常用的基材包括硬质合金、不锈钢、钛合金等。
2. 基材形状：CVD纳米金刚石涂层工艺适用于各种形状的基材，包括平板、管材、复杂形状零件等。
3. 表面粗糙度：基材表面粗糙度对涂层的质量有重要影响，一般要求基材表面粗糙度在Ra<0.4um。
三、表面处理1. 清洗：将基材进行去油、除尘、去氧化处理，以保证涂层与基材之间的良好结合。
2. 粗糙化处理：对于一些表面平整的基材，可以采用砂喷或喷丸处理，增加表面粗糙度，有利于涂层附着。
3. 防粘接处理：在表面处理之后，可以在基材表面进行一些特殊的处理，以增强涂层与基材之间的黏附力。
四、CVD纳米金刚石涂层工艺1. 基材预热：将基材置于CVD反应室中进行预热，通常温度在800-1000摄氏度之间。
2. 气氛控制：在反应室中控制好气氛，通常使用氢气和甲烷混合气体，通过精确控制气氛比例和流量来控制沉积速率和涂层质量。
3. 沉积过程：在预热后的基材表面开始沉积金刚石薄膜，通过化学气相反应在基材表面沉积碳原子，形成金刚石晶粒，不断沉积形成厚度可控的金刚石薄膜。
4. 控制工艺参数：沉积过程中需要严格控制温度、压力、气氛比例、沉积时间等工艺参数，以确保获得高质量的纳米金刚石涂层。
五、质量控制1. 涂层厚度检测：使用X射线衍射仪、激光剥蚀仪等设备对涂层厚度进行检测。
2. 显微结构分析：通过光学显微镜、扫描电子显微镜等设备对涂层显微结构进行分析。
3. 涂层性能测试：对涂层的硬度、耐磨性、耐腐蚀性等性能进行测试，确保涂层符合要求。
cvd 化学气相沉积
cvd 化学气相沉积CVD（化学气相沉积）是一种重要的薄膜制备技术，广泛应用于微电子、材料科学、纳米技术等领域。
本文将介绍CVD的基本原理、应用领域以及未来发展方向。
让我们来了解CVD的基本原理。
化学气相沉积是一种在气相条件下通过化学反应生成固体薄膜的技术。
它的基本原理是在高温下，将气体或液体前体物质引入反应室中，通过化学反应形成气相中间体，然后在衬底上沉积出所需的固体薄膜。
CVD的反应过程主要包括气体输运、吸附、表面反应和膜沉积等步骤。
CVD技术具有许多优点，如制备的薄膜具有高纯度、均匀性好、可控性强等特点。
此外，CVD还可以在复杂的表面形貌上进行薄膜沉积，如纳米颗粒、多孔膜等。
因此，CVD被广泛应用于微电子行业，用于制备晶体管、集成电路、显示器件等。
同时，它也被应用于材料科学领域，用于制备超硬材料、陶瓷薄膜、光学薄膜等。
除了微电子和材料科学领域，CVD还在纳米技术领域得到了广泛应用。
纳米领域的发展对CVD技术提出了更高的要求，例如制备纳米线、纳米颗粒和纳米薄膜等。
由于CVD具有优异的可控性和均匀性，它成为了纳米材料制备的重要工具。
通过调节反应条件和前体物质的选择，可以实现对纳米材料形貌、大小和组成的精确控制。
未来，CVD技术在能源领域和生物医学领域的应用也备受关注。
在能源领域，CVD可以用于制备高效的太阳能电池、燃料电池等器件。
通过优化薄膜的能带结构和界面特性，可以提高能源转换效率。
在生物医学领域，CVD可以用于制备生物传感器、药物传递系统等。
通过在表面修饰功能性薄膜，可以实现对生物分子的高灵敏检测和精确控制。
CVD是一种重要的化学气相沉积技术，广泛应用于微电子、材料科学、纳米技术等领域。
它具有优异的可控性和均匀性，可以制备高纯度、均匀性好的薄膜。
随着纳米技术和能源领域的快速发展，CVD技术在这些领域的应用前景非常广阔。
未来，我们可以期待CVD技术在更多领域的突破和创新。
纳米技术材料的制备方法详解
纳米技术材料的制备方法详解纳米技术是一门基于控制和利用尺寸范围在纳米尺度级别的物质特性的科学和工程学科。
纳米技术材料的制备是纳米技术研究的重要组成部分。
随着纳米科技的快速发展，许多制备方法被开发出来，以满足各种应用需求。
本文将详细介绍几种常用的纳米技术材料制备方法。
1. 气相沉积法（Chemical Vapor Deposition，CVD）气相沉积法是一种将气体或液体前驱体通过化学反应生成所需材料的方法。
它通常通过在高温条件下将材料的前驱体用作原料气体，然后在基底表面发生相应的化学反应沉积出材料。
CVD方法广泛应用于制备纳米薄膜和纳米颗粒。
该方法的主要优势是可以在大面积基底上制备高质量的纳米材料。
2. 溶胶-凝胶法（Sol-Gel）溶胶-凝胶法是一种通过液相前驱体溶胶的凝胶过程制备纳米材料的方法。
这种方法涉及将溶胶形成的胶体沉淀在凝胶剂中形成材料。
溶胶-凝胶法可以制备各种纳米结构，包括纳米颗粒、纳米纤维和薄膜。
该方法的优点包括制备过程简单、允许对材料的物理和化学性质进行调控。
3. 电化学沉积法（Electrochemical Deposition）电化学沉积法是一种通过电流驱动将金属或化合物沉积在电极表面制备纳米材料的方法。
该方法可用于制备纳米颗粒、纳米线和纳米薄膜。
电化学沉积法具有高度的控制性和可扩展性，在纳米电子器件和生物传感器等领域得到广泛应用。
4. 模板法（Template Synthesis）模板法是一种通过在模板孔隙中沉积材料形成纳米结构的方法。
模板可以是有序排列的孔隙结构，如氧化铝模板或聚合物模板。
通过模板法制备的纳米材料具有高度的结构控制性和一致性。
这种方法可以制备各种形状和结构的纳米材料，如纳米线、纳米管和纳米球等。
5. 水热法（Hydrothermal Synthesis）水热法是一种通过在封闭的高温高压水环境中晶化过程制备纳米材料的方法。
在水热体系下，溶液中的物质可以溶解和重新结晶成纳米结构。
纳米材料导论 cvd法幻灯片PPT
3 实验结果与分析
3. 1 ZnO 纳米线表征
图2为ZnO纳米线XRD测试结果图谱,从图中可以看到:只有在34. 5°处出现了ZnO的(002)晶面的衍射峰,说明ZnO纳米线沿 [ 001 ]方向择优生长;衍射峰强度大,宽度小,说明产物纯度高, 结晶程度好,为ZnO单晶纳米线。
图3是样品的扫描电子显微镜的照片。图3 ( a)是样品的正面 SEM图,从图中可以看出: ZnO纳米线的直径在100nm 左右,有一 定的倾斜度。图3 ( b)是样品的断面区域放大SEM图,从图中可 以看出, ZnO纳米线平均长度在4μm左右, ZnO纳米线的底端有 一层大约500nm的ZnO薄膜, ZnO纳米线长在ZnO薄膜之上。图3 ( c)是样品的断面大视场SEM图,可以看出ZnO纳米线高度一致, 排列较为有序。
实用文档
4结 论
以金做催化剂,采用热分解ZnO粉末的CVD方法在Si ( 100)衬底上生长了整齐紧密排 列的ZnO纳米线,平均长度为4μm,直径在100nm左右。ZnO纳米线的生长机理与传统的 VLS机理不同,在Si (100)衬底上先生长了大约500nm厚的ZnO薄膜, ZnO纳米线生长在 ZnO薄膜上面。
实用文档
图4 生长5min的SEM图 Fig. 4 SEM images of ZnO nanowires growing for 5min
实用文档
图5 ( a) ZnO薄膜晶粒的EDS图谱; ( b) ZnO纳米线顶端的EDS图谱 Fig. 5 ( a) EDS spectra of ZnO grain; ( b) EDS spectra of ZnO nanowires
文献出处人工晶体学报, Journal of Synthetic Crystals,
cvd生长范德华异质结 转角材料
CVd生长(Vapor Phase Chemical Vapor Deposition)是一种常用的材料生长方法，它广泛应用于半导体、光电子器件、纳米材料等领域。
而范德华异质结是指两种不同晶格常数的材料在界面形成的异质结构。
本文旨在探讨CVd生长范德华异质结转角材料的相关研究进展及其在材料科学领域的应用前景。
一、CVd生长技术概述CVd生长是一种通过化学反应在基板表面生长出薄膜或纳米结构的方法。
其基本原理是在气相中使蒸发的化合物反应生成固体，并在基底表面沉积成膜。
CVd生长技术具有温度范围广、反应时间短、薄膜均匀性好的优点，因此被广泛应用于多种材料的生长过程中。
二、范德华异质结的特点范德华异质结是由两种不同晶格常数的材料在界面形成的异质结构，其特点包括：1. 晶格匹配性差：异质结两侧材料的晶格常数不一致，导致在界面处形成位错和应力。
2. 电子结构变化：由于不同材料的电子结构差异，异质结界面处形成价带偏移和电子漂移效应。
3. 物理性能优化：范德华异质结材料具有优异的光电性能、力学性能和热学性能，被广泛用于光电子器件、传感器等领域。
三、CVd生长范德华异质结的研究现状近年来，CVd生长范德华异质结转角材料的研究备受关注。
研究者通过调控生长条件、基底表面处理等手段，成功实现了在CVd生长过程中控制异质结的形成。
具体研究成果主要包括：1. 生长条件优化：通过调节反应气体比例、反应温度和压力等参数，实现了范德华异质结转角材料的CVd生长。
2. 基底表面处理：采用化学方法、等离子体处理等手段对基底表面进行改性，提高了异质结生长的质量和均匀性。
3. 晶体质量控制：研究者通过对异质结晶体质量进行分析和优化，提高了异质结材料的性能和稳定性。
四、CVd生长范德华异质结的应用前景CVd生长范德华异质结转角材料在材料科学领域具有广阔的应用前景，主要体现在以下几个方面：1. 光电子器件：CVd生长的范德华异质结转角材料可用于太阳能电池、发光二极管等光电子器件中，提高了器件的光电转换效率和寿命。
分子束外延和cvd
分子束外延和cvd
分子束外延（MBE）和化学气相沉积（CVD）都是用于生长薄膜
和纳米结构的技术，它们在材料科学和纳米技术领域具有重要意义。
首先，让我们来看看分子束外延（MBE）。
MBE是一种通过逐层
沉积原子或分子来生长薄膜的技术。
在MBE中，固体源中的原子或
分子被加热，产生蒸汽或分子束，然后通过真空腔室中的激光或热
电子束来定向沉积在衬底表面上。
这种技术可以精确地控制沉积速
率和成分，因此适用于制备复杂的多层结构和纳米器件。
MBE通常
用于生长III-V族化合物半导体材料，如氮化镓、砷化镓等，以及
其他复杂的材料体系。
其次，让我们来看看化学气相沉积（CVD）。
CVD是一种利用气
态前体分子在表面化学反应生成固体薄膜的技术。
在CVD过程中，
气态前体分子通过化学反应在衬底表面上沉积形成固体薄膜。
CVD
技术可以通过控制气相前体的浓度、温度和压力来调控沉积速率和
薄膜成分，因此在生长大面积均匀薄膜方面具有优势。
CVD广泛应
用于生长金属薄膜、氧化物薄膜、碳纳米管和石墨烯等材料。
从使用角度来看，MBE通常用于研究实验室和半导体器件制备，
因为它能够精确地控制材料的结构和成分，适用于制备高质量的纳米结构和器件。
而CVD则更适用于工业生产，因为它可以在较大的衬底上实现均匀的薄膜生长，且设备成本相对较低。
总的来说，MBE和CVD都是重要的薄膜生长技术，它们各自具有特定的优势和适用范围，对于材料科学和纳米技术的发展都具有重要意义。
cvd淀积法的特点
cvd淀积法的特点简介cvd (Chemical Vapor Deposition) 淀积法是一种化学气相沉积技术，用于在固体表面上制备薄膜或纳米材料。
它是一种重要的材料制备技术，在半导体、光学薄膜和纳米材料等领域有广泛应用。
cvd淀积法的特点包括可控性高、制备速度快、适用范围广等。
工作原理cvd淀积法通过在固体表面上生成化学反应的气体产物，使得固体表面沉积一层薄膜。
主要包括以下几个步骤：1.原料气体进入反应室：原料气体进入反应室中，一般通过气体输送系统供应。
2.反应气体混合和激活：原料气体与辅助气体混合，并在一定温度下通过激活，使得原料气体分子发生化学反应。
3.沉积层生成：化学反应产物在反应室内与固体表面发生反应，形成沉积层。
4.反应产物排出：未参与反应的气体和反应产物被排出反应室。
特点1. 高可控性cvd淀积法能够实现对薄膜沉积过程的高度可控。
通过调节反应室中的温度、压力、原料气体浓度和流量等参数，可以精确控制沉积速率、薄膜性能和厚度等。
这使得cvd淀积法在制备各种具有特定要求的材料和结构方面具有优势。
2. 制备速度快cvd淀积法具有较高的沉积速率，可以快速制备薄膜或纳米材料。
这是由于cvd淀积法利用了气态化学反应，反应速度较快。
相比于其他制备方法，如物理气相沉积（PVD）和溶液法，cvd淀积法更加高效。
3. 适用范围广cvd淀积法适用于多种材料的制备，包括金属、氧化物、硫化物、氮化物等。
不同的材料需要相应的原料气体和反应条件。
通过调节反应参数，可以制备出具有不同性质和结构的材料。
4. 制备高质量薄膜cvd淀积法可以制备出高质量的薄膜。
由于反应发生在气相中，杂质的污染较少，薄膜的纯度较高。
此外，cvd淀积法还可以控制薄膜的晶体结构、表面形貌和厚度均匀性，从而获得符合需求的薄膜性能。
5. 自由度高cvd淀积法有较高的自由度，在反应室内可以实现制备多层薄膜、纳米线和纳米颗粒等结构。
通过调节反应参数，可以实现控制不同结构的沉积物的生成。
分子束外延和cvd
分子束外延和cvd分子束外延和化学气相沉积（CVD）是两种常用的薄膜生长技术，它们在材料科学和工程领域有着广泛的应用。
本文将从人类的视角出发，详细介绍这两种技术的原理、应用和优缺点，以及它们对人类社会的贡献和影响。
一、分子束外延（MBE）分子束外延是一种通过在真空中控制分子束来生长薄膜的技术。
在MBE过程中，采用气体源将原子或分子转化为分子束，然后将其瞄准到待生长表面上。
通过控制分子束的能量和角度，可以实现对薄膜生长的精确控制。
MBE技术在半导体器件、光电子器件和纳米材料等领域有着重要的应用。
MBE技术的优点在于其生长速率较慢，能够实现高质量的薄膜生长。
由于在真空环境下进行，可以避免氧化和杂质的污染，从而得到更纯净的材料。
此外，MBE技术可以实现单层薄膜的生长和原子级别的控制，有利于制备纳米器件和量子结构。
然而，MBE技术也存在一些限制。
首先，由于薄膜生长速率较慢，生产效率较低，不适合大规模工业生产。
其次，MBE设备复杂，操作难度较大，需要高度专业化的技术人员进行操作和维护。
此外，MBE技术对材料的选择性较强，只能用于某些特定的材料。
二、化学气相沉积（CVD）化学气相沉积是一种通过化学反应在固体表面上生长薄膜的技术。
在CVD过程中，将气体源中的反应物输送到待生长表面上，通过化学反应生成固态产物。
CVD技术具有生长速度快、适用范围广的特点，广泛应用于半导体、涂层和薄膜材料等领域。
CVD技术的优点在于其生长速度快，适用于大面积薄膜的生长。
同时，CVD技术可以实现复杂结构的薄膜生长，如多层薄膜、异质结构等。
此外，CVD技术的设备相对简单，操作和维护较为方便。
然而，CVD技术也存在一些问题。
首先，由于化学反应涉及到多种气体和反应物，需要严格控制反应条件，如温度、压力和气体流量等，以保证薄膜的质量和均匀性。
其次，CVD过程中会产生大量的废气和有害物质，需要进行处理和排放，对环境造成一定的影响。
总的来说，分子束外延和化学气相沉积是两种重要的薄膜生长技术，它们在材料科学和工程领域有着广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Heating method adopted
Induction heating （感应加热）(cold-wall reactor)
Internal resistance heating （内置电阻加热） (cold-wall
2
Principles of Chemical Vapor Deposition
Role of Thermodynamics in CVD Process
Thermodynamics is essential to understand the CVD
process and the underlying science for the key factors
Principles of CVD
mass transportation reaction kinetics nucleation and growth
CVD and modified CVD systems Examples in synthesizing nanostructured materials
on a substrate without incorporation of undesired particles.
Horizontal Mode: the reactor is horizontally placed, and the gas flow is parallel to the surface of the substrate
and concentration;
Through increasing the temperature and total pressure
and decreasing the total flow rate to realize particle growth.
3. 2 Chemical Vapor Condensation (CVC)
CVD for Preparing Nanoparticles
Gas-phase nucleation and controlled growth of the
particles are of prime concern;
The particle size is controlled by the number of nuclei
II.
At higher temperatures: limited by interdiffusion of
gaseous reactants and products through the boundary
layer
III.
At still higher temperatures: homogeneous nucleation resulting in precipitation of solid particles occurring
Mass transport of reactants to the growth surface
through a boundary layer by diffusion;
Chemical reactions on the growth surfac new material into the growth front;
Vertical Mode: the reactor is vertically placed, and the gas flow is vertical to the surface of the substrate
Newly Developed CVD Techniques
Metalorganic CVD (MOCVD): using matalorganic
Key Points Description of CVD Process (2)
The growth rate is determined by the slowest step
Kinetic control of CVD process: occurred when
mass-transfer coefficient is very large compared to
直接沉淀
扩散控制
反应控制
CVD过程中温度对薄膜生长速度的影响
I.
At low temperatures: limited by strongly temperaturedependent rate of heterogeneous nucleation, and by adsorption and kinetic effect
precursor molecules adsorb onto a substrate held at an
elevated temperature. These adsorbed molecules will be either thermally decomposed or reacted with other gases/vapors to form a solid film on the substrate. Such a gas-solid chemical reaction at the surface of a substrate is
Step 1 and Step 3 are dependent, both of them affect the chemical reaction rate and are coupled by the stoichiometry（化学计量）of the reaction Step 2 is exceedingly complex, involving surface and/or gaseous reaction, simultaneous chemical/physical adsorption-desorption, and nucleation process Boundary layer: a space above the substrate resisting diffusion, varying with time, the distance in the horizontal reactor etc.
precursors to reduce the growth temperatures and achieve higher film quality
Plasma-enhanced CVD (PECVD): using plasma as
energetic source
Photo-CVD: using ultraviolet as energetic source
Three major growth modes
层状生长
超晶格 超晶格 层+岛状生长
岛状生长
3 Experimental Approach
How to design a CVD system?
Geometry, Shape, Composition of the substrate
The type of the deposition process used The nature of the deposited materials
the product of the kinetic rate constant and the system pressure
Diffusionally controlled CVD process: occurred when the opposite is true
Temperature effect on growth rate
conditions, a chemical system will rapidly fall to the minimum Gibbs free energy and lead to the formation of solid reaction products.
Three Steps Consisting the CVD Process
Metals, semiconductors and ceramics Amorphous, polycrystalline or single crystalline The properties depending upon the growth conditions
Contents in The Chapter
including vapor transport, reaction kinetics, nucleation and growth of deposited materials. For most of the systems, CVD
requires high temperature and low pressure. Under these
Removal of the gas-phase reaction by-products from the
growth surface.
反应物
气态副产物
边界层
化学反应
衬
底
化学气相沉积过程的扩散模型
（1）反应物运输通过边界层；
（2）表面反应形成固态沉积物；
（3）去除气相反应副产物.
Key Points Description of CVD Process
Economic factors
How to introduce precursors into reactor?
Solid or liquid precursors: using carrier gas passing
