FLAC3D常用命令
flac3d 常用命令师姐整理。
pl sel geom cid on ra y 22 24 ;监测衬砌内力，找衬砌cid
pl sel geom cid on node off ra y 21 23 ;监测桩号，找桩cid
pl sel rec sres my surfx 0 1 0 ra y 0 24 scale=0.05
pl add fap ra cyl end1 0 0 -17 end2 0 42 -17 r 3.1
pl add sel geom id on
;查局部坐标
pr sel node local ra id=1
pl bl state shear-n ;看屈服
pl add gpfix ;查固定边界条件
pl add su magf 10 ;变形后位移
pr gp disp ra id=12067;查看某点位移
pl bcon prop bu;无刚度错误错误
pr sel node link ra id ;找node连接的link号
pr sel link tar ra id ;找link的目标节点
pr sel link sou ra id ;找link的源节点
pr sel link attach
pr sel link c lind k;查link的刚度
pr sel rec sr my
;pl sel disp magf 100
;pl sel pile fo fx
;pl sel pile mo my
;pl con zdis
pr sel rec surf
pl sel geom node off nodesys on scale=0.06

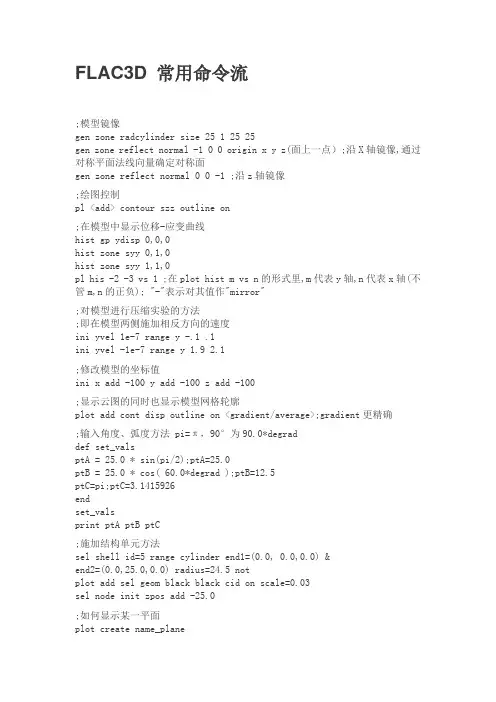

Flac3D 常用命令流
FLAC3D 常用命令流;模型镜像gen zone radcylinder size 25 1 25 25gen zone reflect normal -1 0 0 origin x y z(面上一点）;沿X轴镜像,通过对称平面法线向量确定对称面gen zone reflect normal 0 0 -1 ;沿z轴镜像;绘图控制pl <add> contour szz outline on;在模型中显示位移-应变曲线hist gp ydisp 0,0,0hist zone syy 0,1,0hist zone syy 1,1,0pl his -2 -3 vs 1 ;在plot hist m vs n的形式里,m代表y轴,n代表x轴(不管m,n的正负); "-"表示对其值作"mirror";对模型进行压缩实验的方法;即在模型两侧施加相反方向的速度ini yvel 1e-7 range y -.1 .1ini yvel -1e-7 range y 1.9 2.1;修改模型的坐标值ini x add -100 y add -100 z add -100;显示云图的同时也显示模型网格轮廓plot add cont disp outline on <gradient/average>;gradient更精确;输入角度、弧度方法pi=π，90°为90.0*degraddef set_valsptA = 25.0 * sin(pi/2);ptA=25.0ptB = 25.0 * cos( 60.0*degrad );ptB=12.5ptC=pi;ptC=3.1415926endset_valsprint ptA ptB ptC;施加结构单元方法sel shell id=5 range cylinder end1=(0.0, 0.0,0.0) &end2=(0.0,25.0,0.0) radius=24.5 notplot add sel geom black black cid on scale=0.03sel node init zpos add -25.0;如何显示某一平面plot create name_planeplot set plane origin 3 4 0 normal 1 0 0plot add cont disp plane behind shade onplot add sel geom blackplot add axes redplot current name_planeplot show;如何施加法向应力并显示所施加的力apply nstress -3.0E7 range cylinder end1 0 -1 0 end2010 radius 39.9 not;柱体外表面施加法向力apply nstress -5.0E6 range cylinder end1 0 -1 0 end2010 radius 2.1;柱体内表面施加法向力plot grid green fap black;显示施加的力;获取某网格点的ID，坐标值def aaget_id=gp_id(gp_near(3,0,0))endaaprint get_idprint gp position range id 3;保存命令流文件set log onset logfile hua.log;文件存放的路径与调用的文本路径相同......set log off;fish函数的说明与解释def find_add ;定义fish函数find_addhead = null ;给head赋值p_gp = gp_head ;第一个网格结点的指针赋给p_gploop_while p_gp # null ;当p_gp值不为null时作循环x_pos = gp_xpos(p_gp) ;将指针为p_gp的结点的x坐标值赋给x_posif x_pos = 10.0 then ;如果x_pos = 10.0 则(执行)new = get_mem(2) ;从主内存空间里得到2个fish变量对象并返回第一个对象的开始地址mem(new) = head ;将head类型和数值置于地址为new的fish变量mem(new+1)=p_gp ;第二个变量存储符合条件的zone地址head = new ;将new值赋给headendifp_gp = gp_next(p_gp) ;将结点指针为p_gp的下一个结点的指针赋给p_gp endloop;结束循环end ;结束fish函数;实际上这个fish函数为满足条件（x坐标为10的）的zone的地址开辟一定的地址空间，各地址之间存在一定的联系;找到第一个符合条件的zone地址后，用new = get_mem(2) 从主内存空间里得到2个fish变量对象并返回第一个对象的开始地址，并用;下面的mem(new) = head ，将第一次开辟的两个变量的第一个变量存储地址head（注意第一次head＝null），第二个变量存储第一;个符合条件的zone地址，并将第一个变量的地址赋予head（head＝new），第一次循环结束；下次循环，同样开辟两个变量对象，第;一个变量对象记录上次循环开辟的第一个变量的地址，第二个记录第二个符合条件的zone地址，其余循环依次类推，这样子就建立了;一个符合条件的zone地址链条，方便以后使用。
(完整版)FLAC3D常用命令
1. apply（缩写：app）可用来定义边界条件及初始条件：1）添加应力格式1：apply szz -0.3395e6 range z -0.1 0.1格式1：apply szz -0.3395e6 range group pile格式3：apply szz -0.3395e6 range z -0.1 0.1 group pile格式4：apply nstress 数值range z 2.9 3.1（或3）x 1 2 y 1 22）以一定速度施加位移边界格式1：apply yvel -1e5 range y -1.9 2.1 ;施加y方向速度-1e5/step3）添加边界条件格式：apply szz <数值> grad <梯度> range <范围>示例1：apply szz -1e9 grad 0 0 8.3e5 range z 0 120示例2：apply szz -0.6e6 range z 0.05 0.15 group pile注：<数值>是梯度方向坐标0点的数值，可通过定义坐标范围的上下值与梯度计算得到。
2. range(缩写：ran)通过range功能，可以使命令作用在一定指定范围的目标上；如果一个命令没有使用range来确定范围，则命令对整个模型有效。
1)利用坐标指定一定的范围格式1：range z 0 1格式2：range z 2.9 3.1 x 1 2 y 1 22)利用分组来指定范围格式：range group 13)以上两种的复合格式：range z -0.1 0.1 group pile4）利用id号来指定一定的范围格式：range id 0 10该命令后跟起始id和结束id，这里的id可以是实体单元、网格、结构单元、接触面和节点的编号。
例：model elastic range id 1 10 ;指定id为1到10的单元为各向同性弹性本构。
Flac3D命令--完整经典版
实例分析命令：1. X ，Y ，Z 旋转 Shift+ X ，Y ，Z 反向旋转Gen zone ……；model ……；prop ……（材料参数）；set grav 0,0,（重力加速度） plot add block group red yellow 把在group 中的部分染成红色和黄色plot add axes black 坐标轴线为黑色；print zone stress% K 单元应力结果输出 ini dens 2000 ran z a b （设置初始密度，有时不同层密度不同）；ini ……（设置初始条件）；fix ……（固定界面）set plot jpg ；set plot quality 100 ；plot hard file 图像输出（格式、像素、名称） plot set magf 视图的放大倍数为；plo con szz z 方向应力云图2. ini z add -1 range group one 群one 的所有单元，在z 方向上向下移动1m ；然后合并命令 gen merge 1e-5 range z 0此命令是接触面单元合并成一个整体，1e-5是容差3. (基坑开挖步骤)：Step 1: create initial model state （建立初始模型）Step 2: excavatetrench （开挖隧道）4. group Top range group Base not 定义（群组Base 以外的为）群组Top5. plot blo gro 使得各个群组不同颜色显示6. （两个部分间设置界面；切割法）：gen separate Top 使两部分的接触网格分离为两部分；interface 1 wrap Base Top 在（Base 和Top ）这两部分之间添加接触单元；plot create view_int 显示，并创建标题view_int ；plot add surface 显示表面；plot add interface red 界面颜色红色7. （简单的定义函数及运行函数）new ；def setup 定义函数setup ；numy = 8定义常量numy 为8；depth = 定义depth 为10；end 结束对函数的定义；setup 运行函数setup8. （隧道生成）上部圆形放射性圆柱及下部块体单元体的建立，然后镜像。
flac3d快捷命令
1、FLAC3D常见命令：1. FLAC3D是有限元程序吗？答：不是！是有限差分法。
2. 最先需要掌握有哪些？答：需要掌握gen, ini, app, plo, solve等建模、初始条件、边界条件、后处理和求解。
3. 怎样看模型的样子？答：plo blo gro可以看到不同的group的颜色分布4. 怎样看模型的边界情况？答：plo gpfix red5. 怎样看模型的体力分布？答：plo fap red6. 怎样看模型的云图？答：位移：plo con dis (xdis, ydis, zdis)应力：plo con sz (sy, sx, sxy, syz, sxz)7. 怎样看模型的矢量图？答：plo dis (xdis, ydis, zdis)8. 怎样看模型有多少单元、节点？答：pri info9. 怎样输出模型的后处理图？答：File/Print type/Jpg file，然后选择File/Print，将保存格式选择为jpe文件10. 怎样调用一个文件？答：File/call或者call命令10. 如何施加面力？答：app nstress11. 如何调整视图的大小、角度？答：综合使用x, y, z, m, Shift键，配合使用Ctrl+R，Ctrl+Z等快捷键12. 如何进行边界约束？答：fix x ran （约束的是速度，在初始情况下约束等效于位移约束）13. 如何知道每个单元的ID？答：用鼠标双击单元的表面，可以知道单元的ID和坐标14. 如何进行切片？答：plo set plane ori (点坐标) norm (法向矢量)plo con sz plane (显示z方向应力的切片)15. 如何保存计算结果？答：save +文件名.16. 如何调用已保存的结果？答：rest +文件名；或者File / Restore17. 如何暂停计算？答：Esc18. 如何在程序中进行暂停，并可恢复计算？答：在命令中加入pause命令，用continue进行继续19. 如何跳过某个计算步？答：在计算中按空格键跳过本次计算，自动进入下一步20. Fish是什么东西？答：是FLAC3D的内置语言，可以用来进行参数化模型、完成命令本身不能进行的功能21. Fish是否一定要学？答：可以不用，需要的时候查Mannual获得需要的变量就可以了22. FLAC3D允许文件格式有哪些？答：无所谓，只要是文本文件，什么后缀都可以23. 如何调用一些可选模块？答：config dyn (fluid, creep, cppudm)24 .如何在圆柱体四周如何施加约束条件？答：可以用fix ... ran cylinder end1 end2 radius r1 cylinder end1 end2 radius r2 not，其中r225.如何能把一个PLOT的图像数据导出来以便用其他软件绘图？答：用set log on 命令，把数据导出来，转到excel里处理一下，然后用surfer或者什么作图软件绘制就行了。
(完整版)FLAC3D常用命令
1. apply（缩写：app)可用来定义边界条件及初始条件：1）添加应力格式1：apply szz -0。
3395e6 range z -0.1 0。
1格式1：apply szz -0.3395e6 range group pile格式3：apply szz —0.3395e6 range z —0。
1 0.1 group pile格式4：apply nstress 数值 range z 2.9 3.1（或3） x 1 2 y 1 22）以一定速度施加位移边界格式1:apply yvel —1e5 range y -1.9 2.1 ；施加y方向速度—1e5/step3）添加边界条件格式：apply szz <数值> grad <梯度〉 range 〈范围>示例1：apply szz -1e9 grad 0 0 8。
3e5 range z 0 120示例2:apply szz -0。
6e6 range z 0.05 0。
15 group pile注:〈数值〉是梯度方向坐标0点的数值，可通过定义坐标范围的上下值与梯度计算得到.2. range(缩写：ran)通过range功能，可以使命令作用在一定指定范围的目标上；如果一个命令没有使用range 来确定范围，则命令对整个模型有效。
1)利用坐标指定一定的范围格式1：range z 0 1格式2:range z 2。
9 3.1 x 1 2 y 1 22)利用分组来指定范围格式：range group 13）以上两种的复合格式：range z -0.1 0。
1 group pile4）利用id号来指定一定的范围格式：range id 0 10该命令后跟起始id和结束id，这里的id可以是实体单元、网格、结构单元、接触面和节点的编号。
例：model elastic range id 1 10 ;指定id为1到10的单元为各向同性弹性本构。
FLAC3D命令流(整理版)
1、怎样查看模型？答：plot grid 可以查看网格，plot grid num 可以查看节点号。
2、请问在圆柱体四周如何施加约束条件？答：可以用fix ... ran cylinder end1 end2 radius r1 cylinder end1 end2 radius r2 not，其中r2<r1，其实就是选择range的时候选两个圆柱的差，即得到边界。
命令流如下：fix x range end1 1 0 0 end2 1 4 0 rad 1 end1 1 0 0 end2 1 4 0 rad 13、怎么能把一个PLOT的图像数据导出来以便用其他软件绘图？答：用set log on 命令，把数据导出来，转到excel里处理一下，然后用surfer或者什么作图软件绘制就行了。
4、用命令建立模型后，如何显示点的坐标？答：使用plo blo gro gpnum on命令5、关于gauss_dev对性质进行高斯正态分布的问题？答：根据手册上的说明：下面的命令设定一个平均摩擦角为40度，标准方差是±5％。
则命令如下：prop friction 40 gauss_dev 2 问题：请问gauss_dev 2中的2是如何计算的？如果把±5％改为±10％，则命令应如何写？40×5％＝26、 reflect问题问：gen zone radbrick &p0 (0,0,0) p1 (10,0,0) p2 (0,10,0) p3 (0,0,10) &size 3,5,5,7 &ratio 1,1,1,1.5 &dim 1 4 2 fill plot surfgen zone reflect dip 0 dd 90 （对xy面做镜像）gen zone reflect dip 90 dd 90 （对yz面做镜像）（1）dd表示y轴正向顺时针到那条射线的夹角，dip表示对称参照面与xy平面的夹角，对称参照面与xy平面的夹角在xy平面的投影是一条射线。
FLAC3D常用命令总结
1、模型建好如何检验所建模型是否有问题注意：第一步建模一定不要建太大的模型，可以建非常小的模型，确保模型的准确性，这样可以尽快开始后边的步骤，等后边计算分析步骤快速做完验证没有大问题，再将准确的模型建好换上，重新计算得到更加准确的结果。
2、如何检验应力边界、位移边界、加载速率等是否准确Plot add gpfix：看位移边界Plo add fap：看应力边界，看加载方向是否准确Plot add vel：看速率，加载速率是否准确3、如何查看运算结果Plo con szz outline on：看z向应力云图，并显示边界网格Plo add disp：看位移Plo con zdisp outline on magf 5：看z向位移云图，变形扩大5倍Plo add bo ：添加边界Plo blo state：看是否屈服Plo add stensor：查看大主应力方向Plo con smin：小主应力Plo con smax：大主应力Plo con ssi（shear strain increment）：查看剪切应变增量云图Plo bcont smin：查看单元小主应力4、如何做切面并查看切面结果在编辑“Edit“菜单中设置切面位置，在上述3命令后加上plane（pl）即可。
如：Plo con smin pl：查看切面小主应力5、后处理将模型导入到tecplot中做切面，加等值线等，对结果进一步处理，得到更漂亮的一些结果。
其他重要命令总结：1、如何在圆柱体四周如何施加约束条件？可以用fix ... ran cylinder end1 end2 radius r1 cylinder end1 end2 radius r2 not，其中r2<r1，其实就是选择range的时候选两个圆柱的差，即得到边界。
2、如何能把一个PLOT的图像数据导出来以便用其他软件绘图？答：用set log on 命令，把数据导出来，转到excel里处理一下，然后用surfer 或者什么作图软件绘制就行了。
FLAC3D常见命令与使用技巧
FLAC3D常见命令与使用技巧1、FLAC3D常见命令：1.FLAC3D是有限元程序吗？答：不是！是有限差分法。
2.最先需要掌握的命令有哪些？答：需要掌握gen, ini, app, plo, solve等建模、初始条件、边界条件、后处理和求解的命令。
3.怎样看模型的样子？答：plo blo gro可以看到不同的group的颜色分布4.怎样看模型的边界情况？答：plo gpfix red5.怎样看模型的体力分布？答：plo fap red6.怎样看模型的云图？答：位移：plo con dis (xdis, ydis, zdis)应力：plo con sz (sy, sx,sxy, syz, sxz)7.怎样看模型的矢量图？答：plo dis (xdis, ydis, zdis)8.怎样看模型有多少单元、节点？答：pri info9.怎样输出模型的后处理图？答：File/Print type/Jpg file，然后选择File/Print，将保存格式选择为jpe文件10.怎样调用一个文件？答：File/call或者call命令10.如何施加面力？答：app nstress11.如何调整视图的大小、角度？答：综合使用x, y, z, m, Shift键，配合使用Ctrl+R，Ctrl+Z等快捷键12.如何进行边界约束？答：fix x ran（约束的是速度，在初始情况下约束等效于位移约束）13.如何知道每个单元的ID？答：用鼠标双击单元的表面，可以知道单元的ID和坐标14.如何进行切片？答：plo set plane ori (点坐标) norm (法向矢量) plo con sz plane (显示z方向应力的切片)15.如何保存计算结果？答：save +文件名.16.如何调用已保存的结果？答：rest +文件名；或者File / Restore17.如何暂停计算？答：Esc18.如何在程序中进行暂停，并可恢复计算？答：在命令中加入pause命令，用continue进行继续19.如何跳过某个计算步？答：在计算中按空格键跳过本次计算，自动进入下一步20. Fish是什么东西？答：是FLAC3D的内置语言，可以用来进行参数化模型、完成命令本身不能进行的功能21. Fish是否一定要学？答：可以不用，需要的时候查Mannual获得需要的变量就可以了22.FLAC3D允许的命令文件格式有哪些？答：无所谓，只要是文本文件，什么后缀都可以23.如何调用一些可选模块？答：config dyn (fluid, creep, cppudm)24 .如何在圆柱体四周如何施加约束条件？答：可以用fix ... ran cylinder end1 end2 radius r1 cylinder end1 end2radius r2 not，其中r225.如何能把一个PLOT的图像数据导出来以便用其他软件绘图？答：用set log on命令，把数据导出来，转到excel里处理一下，然后用surfer或者什么作图软件绘制就行了。
Flac3D命令--完整经典版
27. ID号查询通过标题栏查看或者执行【Plotitems】/【1 Block group】/【Modify】命令中
grid_point ID’s 28. 建立接触面单元的各类方法（桩的接触面桩端和桩侧最好采用不同id号的接触面单元） 接触面参数的选取见文件155页9.51。接触面有关的常用命令9.7 162页。 ① 移来移去法：两个模型分开，一个建立接触面单元，然后移动使两个模型合并。
PLOT block group 查看计算模型 Ctrl+G 变成灰色图像
25. 采用 2 种方式观察网格节点速度： ： HIST gpvel<x y z>记录某个节点的速度； PLOT
vel 命令绘制完整的速度矢量场图；力平衡时，由于网格节点力不为零就存在网
格节点速度，仍有可能产生较大位移。 26. 初始地应力场：通常用的是以下三种方法，即弹性求解法、改变参数的弹塑性求解法
定义群组方法！
Gen zone brick size 3 3 3 ； group 2 range x 1 2 y 1 2 z 1 2 ； group 1 range group 2 not
删除其它群组 只保留群组2
del ran group 2 not
Plot blo gro range group dam只显示dam组的单元
6 5 所以 xx 为： xx =-10 10 +10 z ；原点（0,0,0）
14. free x range x -.1 .1 z 6.9 10.1放松x=0 平面上，z=7，10 这一部分在x 方向的约 束（可以在此处产生破坏） 15. 体积模量K和剪切模量G与杨氏模量及泊松比v之间的转换关系如下：
之后重新打开6-2.log
FLAC3D常用命令
1. apply（缩写：app）可用来定义边界条件及初始条件：1）添加应力格式1：apply szz -0.3395e6 range z -0.1 0.1格式1：apply szz -0.3395e6 range group pile格式3：apply szz -0.3395e6 range z -0.1 0.1 group pile格式4：apply nstress 数值range z 2.9 3.1（或3）x 1 2 y 1 22）以一定速度施加位移边界格式1：apply yvel -1e5 range y -1.9 2.1 ;施加y方向速度-1e5/step3）添加边界条件格式：apply szz <数值> grad <梯度> range <范围>示例1：apply szz -1e9 grad 0 0 8.3e5 range z 0 120示例2：apply szz -0.6e6 range z 0.05 0.15 group pile注：<数值>是梯度方向坐标0点的数值，可通过定义坐标范围的上下值与梯度计算得到。
2. range(缩写：ran)通过range功能，可以使命令作用在一定指定范围的目标上；如果一个命令没有使用range来确定范围，则命令对整个模型有效。
1)利用坐标指定一定的范围格式1：range z 0 1格式2：range z 2.9 3.1 x 1 2 y 1 22)利用分组来指定范围格式：range group 13)以上两种的复合格式：range z -0.1 0.1 group pile4）利用id号来指定一定的范围格式：range id 0 10该命令后跟起始id和结束id，这里的id可以是实体单元、网格、结构单元、接触面和节点的编号。
例：model elastic range id 1 10 ;指定id为1到10的单元为各向同性弹性本构。
【2017年整理】Flac3D命令--完整经典版
实例分析命令：1. X ，Y ，Z 旋转 Shift+ X ，Y ，Z 反向旋转Gen zone ……；model ……；prop ……（材料参数）；set grav 0,0,-9.81（重力加速度） plot add block group red yellow 把在group 中的部分染成红色和黄色plot add axes black 坐标轴线为黑色；print zone stress% K 单元应力结果输出 ini dens 2000 ran z a b （设置初始密度，有时不同层密度不同）；ini ……（设置初始条件）；fix ……（固定界面）set plot jpg ；set plot quality 100 ；plot hard file 1.jpg 图像输出（格式、像素、名称） plot set magf 1.0视图的放大倍数为1.0；plo con szz z 方向应力云图2. ini z add -1 range group one 群one 的所有单元，在z 方向上向下移动1m ；然后合并命令 gen merge 1e-5 range z 0此命令是接触面单元合并成一个整体，1e-5是容差3. (基坑开挖步骤)：Step 1: create initial model state （建立初始模型）Step 2: excavatetrench （开挖隧道）4. group Top range group Base not 定义（群组Base 以外的为）群组Top5. plot blo gro 使得各个群组不同颜色显示6. （两个部分间设置界面；切割法）：gen separate Top 使两部分的接触网格分离为两部分；interface 1 wrap Base Top 在（Base 和Top ）这两部分之间添加接触单元；plot create view_int 显示，并创建标题view_int ；plot add surface 显示表面；plot add interface red 界面颜色红色7. （简单的定义函数及运行函数）new ；def setup 定义函数setup ；numy = 8定义常量numy 为8；depth = 10.0 定义depth 为10；end 结束对函数的定义；setup 运行函数setup8. （隧道生成）上部圆形放射性圆柱及下部块体单元体的建立，然后镜像。
Flac 3D 常用命令总结
Flac 3D 常用命令总结new 不退出flac3d，新建一个新的分析计算任务generate 简写为ge 产生网格zone 简写为zo 指示为3维网格体brick 简写为b 指示为长方形的网格体size x y z 指示长方形网格体在x、y和z轴所划分的网格数plot 显示，输入之后回车会出现plot base/0 可以输入plot的任何子命令（add添加条目（surface 网格体颜色、axes 坐标系颜色）等），若回到flac3d命令状态，则按一次回车或输入qiut按x ，y，z 小写字母可以旋转当前视图中的X，Y ，Z 轴，相应的大写字母则方向相反。
m 放大，M缩小。
Ctrl+G可以切换彩色图和灰色图。
Model 简写为mo 定义材料模型Mohr 简写为moh 指摩尔-库伦模型Property 简写为pro 定义模型的材料参数，材料参数包括：密度density 简写为de，体积模量bulk简写为bu，切变模量shear 简写为sh，内摩擦角friction 简写为fric，内聚力cohesion 简写为c 抗拉强度tension 简写为ten等Set 用于设置模拟条件或控制条件，如重力加速度gravity，mechanical 设置静态力学分析的有关参数简写为mec，force 最大不平衡力简写为fo等。
比如set mechanical force 50Initial 简写为in 初始化网格的相关值。
Fix 保持网格节点指定参数（速度、压力、温度等）的值不变。
Range 指定范围History 简写为h 采样或记录迭代时模型中变量的值，检验采样记录时可以在plot子命令中输入history 1 、history 2等，忘记编号时可以输入print history就可以看到什么记录号对应什么变量或参数Nstep 简写为n 迭代次数，默认值等于10，ubalance 简写为unb 最大不平衡力，gp 采样网格节点的有关值，zdisplacement简写为zdis z轴方向的位移Solve 简写为so 控制相关过程的自动时间步一般等值线图（包括位移、速度、应力、压力、温度等），可以在一个新的视图中显示，首先要在plot子命令中新创建一个视图，可以输入“create 视图名”，回车，继续输入add contour/bcontour disp/szz…（contour为在当前视图中显示等值线图简写为con ，bcontour 绘制指定区的等值线图简写为bcon，disp 指定为位移量等值线图，szz 指定为应力等值线图）任意剖面上的等值线图，可以在刚创建的视图中再创建一个视图然后输入剖面参数，比如“set plane dip 90 dd 0 origin 3 4 0”（plane 简写为p 设置一个剖平面，dip 为剖面倾角，dd 为剖面的倾向，origin 简写为o 为剖面中的一点）Boundary 简写为bo 在视图中增加面的边界线框Behind 简写为be 为当前视图后面要转换视图则在plot子命令中输入“current 视图名”、show开挖把网格体的材料模型设置成空（null）模型即可，命令如下：Model null range x y zSet large 把材料设置成大变形求解时计算不收敛则用step命令，step 步数节点的ID号和重心的全局坐标可以由下面的命令得到：Print gp position单元体的ID号和重心的全局坐标可由如下的命令得到：Print zone所有命令大小写一样，都可以附带若干个关键字和有关的值，格式如下：Command 〈keyword value…〉[keyword，value…]…命令、关键字、数字可以用数个空格隔开，也可以用（），=隔开，；为注释符，；开始到行末都是注释一个简单的命令行只能至多80个字符（包括注释），如果超过80个字符则在行末输入&，每个命令最多含1024个字符。
FLAC3D常见命令与使用技巧
FLAC3D常见命令与使用技巧1.基本命令：- !new: 创建一个新的FLAC3D模型- !zone generate: 通过定义边界和离散网格参数生成岩石模型- zone struct properties: 设置岩石模型的物理性质，如弹性模量、泊松比等- zone gridpoint initialize: 初始化模型中的网格节点- zone cmodel assign: 在指定区域内分配一种材料模型- zone face apply stress: 在模型表面施加一定的应力条件- zone solve: 求解模型，得到模型的应力应变分布2.材料模型：- zone cmodel initialize: 初始化材料模型的参数- zone cmodel property assign: 为材料模型分配属性- zone cmodel model assign: 为材料模型指定模型类型3.自定义模型：- zone cmodel new: 创建一个自定义材料模型- zone cmodel property new: 创建一个自定义的材料模型属性- zone cmodel property set: 设置材料模型属性的值- zone cmodel initialize: 初始化材料模型的参数4.辅助命令：- zone gridpoint fix: 固定指定区域的网格节点- zone gridpoint value prescribe: 为指定区域的网格节点预设值- zone gridpoint stress initialize: 初始化模型中的网格节点应力- zone gridpoint velocity assign: 为指定区域的网格节点分配速度- zone gridpoint delete: 删除指定区域的网格节点5.使用技巧：-使用脚本：可通过编写脚本，将一系列命令自动执行，提高工作效率-模型可视化：FLAC3D提供了强大的可视化功能，可以实时观察模型行为-使用参数化模型：可以通过设定参数的方式进行模型设置，便于修改和调整-多个窗口：可以同时打开多个FLAC3D窗口，方便对不同模型进行比较和分析-参考案例：可以参考软件自带的案例，了解不同类型的建模和分析方法这些是FLAC3D的一些常见命令和使用技巧，希望对用户在使用该软件时有所帮助。
flac3d相关命令
Flac3D基础知识FLAC-3D1. Generate 命令产生网格，简写为GE。
2. zone 参数代表了三维网格体（单元体），简写为zo。
3. （1）size 参数指示单元体各边小单元体的个数；（2）dimension 参数指示单元体内部巷道各边边长，如果没给出就默认为两点间距的20%；（3）edge 参数指示网格体各边的尺寸；（边长也可以用确定点坐标来利用点与点的间距来确定p0 p1 p2……）。
4.各种网格体名称及关键字：矩形网格（Brick），退化矩形网格（dbrick），楔形网格（wedge），金字塔网格（pyramid），四面体形网格（tetrahedron），圆柱体网格（cylinder），矩形体外环绕放射状网格（radbrick），平行六面体外环绕放射状网格（radtunnel），圆柱体外环绕放射状网格（radcylinder），柱形壳体网格（Cshell），交叉圆柱体网格（cylint），交叉平行六面体网格（tunint）。
5.绘制网格体语句：①Generate zone brick size a，b，c （其中的brick可以被其他的网格体替换）。
②Generate zone brick p0=（，，）&P1=（，，）&P2=（，，）& （边长由点点间距确定）P3=（，，）& →（&符号为继续行的符号）Size a b c →（各边小单元体个数）③如果在p1 p2 p3 前面加add 则各点坐标是相对于p0点的坐标。
④如果只给出p0 p1 则由edge a & 给出边长。
（见第 3 条）；利用ratio a，b，c 给出小单元体长度比例依次变化。
⑤内部有空单元体或者巷道的网格体，如果内部巷道需要填充为单元体，使用fill group groupname 语句。
（其中groupname为巷道内填充单元体的组名）。
⑥显示图形：plot set rotation a b c 使图形可以围绕一点旋转Plot magnification a 设置图形比例大小Plot add axes red 设置坐标系及其颜色Plot show 显示图形Plot add surface red 设置图形表面颜色，设置坐标轴某一范围的表面颜色时利用range参数（课本39页4-1），add surface red range z= a b 或者课本42页的plot block group yellow red⑦Generate zone brick p0=（，，）size a b 1 一层陪衬的底网格体。
FLAC3D学习命令
例如：history write 1 2 3 4 5 skip 20 begin 8300 end 8400 file1.txt
把1-5号监测点在8300到8400步之间的数据，按照每20步一个的记录间隔输出到1.txt
7. plot add con szz/syy/sxx/sxy/sxz/syz 显示不同方向的应力云图
8. gen zone merge vtol 使处于给定范围vtol内的gp粘结为一点，vtol为给定的任意值。
9. group name<remainder><none>name<color><range...> name为用户给定的组名，color 为可选项，用于给分组指定颜色
13. plot block state<keyword> 显示塑性区域。
14. plot contour magfac value 显示网格时的变形放大倍数，可用value指定。
15. plot contour shade on/off 控制模型显示时是否打开阴影选项
指定颜色后，使用plot block group命令将不会被自动分配颜色。使用remainder可以给模型中所有未分组的网格分组，使用
none可以把已经分组的网格取消分组属性。分组要有一定的顺序，一般先定义范围小且好指定的组，然后在用range
group groupname not或者remainder操作定义不好划分范围的组。
10. plot block density 按密度信息显示网格
FLAC3D常用命令
1. apply（缩写：app）可用来定义边界条件及初始条件：1）添加应力格式1：apply szz -0.3395e6 range z -0.1 0.1格式1：apply szz -0.3395e6 range group pile格式3：apply szz -0.3395e6 range z -0.1 0.1 group pile格式4：apply nstress 数值range z 2.9 3.1（或3）x 1 2 y 1 22）以一定速度施加位移边界格式1：apply yvel -1e5 range y -1.9 2.1 ;施加y方向速度-1e5/step3）添加边界条件格式：apply szz <数值> grad <梯度> range <范围>示例1：apply szz -1e9 grad 0 0 8.3e5 range z 0 120示例2：apply szz -0.6e6 range z 0.05 0.15 group pile注：<数值>是梯度方向坐标0点的数值，可通过定义坐标范围的上下值与梯度计算得到。
2. range(缩写：ran)通过range功能，可以使命令作用在一定指定范围的目标上；如果一个命令没有使用range来确定范围，则命令对整个模型有效。
1)利用坐标指定一定的范围格式1：range z 0 1格式2：range z 2.9 3.1 x 1 2 y 1 22)利用分组来指定范围格式：range group 13)以上两种的复合格式：range z -0.1 0.1 group pile4）利用id号来指定一定的范围格式：range id 0 10该命令后跟起始id和结束id，这里的id可以是实体单元、网格、结构单元、接触面和节点的编号。
例：model elastic range id 1 10 ;指定id为1到10的单元为各向同性弹性本构。
FLAC3D命令流(整理版)
1、怎样查看模型？答：plot grid 可以查看网格，plot grid num 可以查看节点号。
2、请问在圆柱体四周如何施加约束条件？答：可以用fix ... ran cylinder end1 end2 radius r1 cylinder end1 end2 radius r2 not，其中r2<r1，其实就是选择range的时候选两个圆柱的差，即得到边界。
命令流如下：fix x range end1 1 0 0 end2 1 4 0 rad 1 end1 1 0 0 end2 1 4 0 rad 13、怎么能把一个PLOT的图像数据导出来以便用其他软件绘图？答：用set log on 命令，把数据导出来，转到excel里处理一下，然后用surfer或者什么作图软件绘制就行了。
4、用命令建立模型后，如何显示点的坐标？答：使用plo blo gro gpnum on命令5、关于gauss_dev对性质进行高斯正态分布的问题？答：根据手册上的说明：下面的命令设定一个平均摩擦角为40度，标准方差是±5％。
则命令如下：prop friction 40 gauss_dev 2 问题：请问gauss_dev 2中的2是如何计算的？如果把±5％改为±10％，则命令应如何写？40×5％＝26、 reflect问题问：gen zone radbrick &p0 (0,0,0) p1 (10,0,0) p2 (0,10,0) p3 (0,0,10) &size 3,5,5,7 &ratio 1,1,1,1.5 &dim 1 4 2 fill plot surfgen zone reflect dip 0 dd 90 （对xy面做镜像）gen zone reflect dip 90 dd 90 （对yz面做镜像）（1）dd表示y轴正向顺时针到那条射线的夹角，dip表示对称参照面与xy平面的夹角，对称参照面与xy平面的夹角在xy平面的投影是一条射线。
flac3d常用命令
flac3d常用命令1、最先需要掌握的命令有哪些？答：需要掌握gen, ini, app, plo, solve等建模、初始条件、边界条件、后处理和求解的命令。
2、怎样输出模型的后处理图？答：File/Print type/Jpg file，然后选择File/Print，将保存格式选择为jpe文件。
3、怎样调用一个文件？答：File/call或者call命令4、如何施加面力？答：app nstress5、如何调整视图的大小、角度？答：综合使用x, y, z, m, Shift键，配合使用Ctrl+R，Ctrl+Z等快捷键。
6、如何进行边界约束？答：fix x ran （约束的是速度，在初始情况下约束等效于位移约束）。
7、如何知道每个单元的ID？答：用鼠标双击单元的表面，可以知道单元的ID和坐标。
8、如何进行切片？答：plo set plane ori (点坐标) norm (法向矢量)plo con sz plane (显示z方向应力的切片)9、如何保存计算结果？答：save +文件名10、如何调用已保存的结果？答：rest +文件名；或者File / Restor11、如何暂停计算？答：Esc12、如何在程序中进行暂停，并可恢复计算？答：在命令中加入pause命令，用continue进行继续。
在我们分步求解中想得到某一个过程中的结果，不用等到全求完，还可以在分布求解错误的时候就进行改正，而不是等到结果出来。
13、如何跳过某个计算步？答：在计算中按空格键跳过本次计算，自动进入下一步14、Fish是什么东西？Fish是否一定要学？答：是FLAC3D的内置语言，可以用来进行参数化模型、完成命令本身不能进行的功能。
Fish可以不用学，需要的时候查Mannual获得需要的变量就可以了。
15、FLAC3D允许的命令文件格式有哪些？答：无所谓，只要是文本文件，什么后缀都可以。
16、如何调用一些可选模块？答：config dyn (fluid, creep, cppudm)17、如何在圆柱体四周如何施加约束条件？可以用fix ... ran cylinder end1 end2 radius r1 cylinder end1 end2 radius r2 not，其中r2<r1，其实就是选择range的时候选两个圆柱的差，即得到边界。
flac3d基础相关命令
Flac3D基础知识1.Generate 命令产生网格，简写为GE。
2. zone 参数代表了三维网格体（单元体），简写为zo。
3. （1）size 参数指示单元体各边小单元体的个数；（2）dimension 参数指示单元体内部巷道各边边长，如果没给出就默认为两点间距的20%；（3）edge 参数指示网格体各边的尺寸Ge zone brick p0(a,b,c) edge x y z 边长为x y z 顶点为p0；（边长也可以用确定点坐标来利用点与点的间距来确定p0 p1 p2……）。
4.各种网格体名称及关键字：矩形网格（Brick），退化矩形网格（dbrick），楔形网格（wedge），金字塔网格（pyramid），四面体形网格（tetrahedron），圆柱体网格（cylinder），矩形体外环绕放射状网格（radbrick），平行六面体外环绕放射状网格（radtunnel），圆柱体外环绕放射状网格（radcylinder），柱形壳体网格（Cshell），交叉圆柱体网格（cylint），交叉平行六面体网格（tunint）。
5.绘制网格体语句：①Generate zone brick size a，b，c （其中的brick可以被其他的网格体替换）。
②Generate zone brick p0=（，，）&P1=（，，）&P2=（，，）& （边长由点点间距确定）P3=（，，）& →（&符号为继续行的符号）Size a b c →（各边小单元体个数）③如果在p1 p2 p3 前面加add 则各点坐标是相对于p0点的坐标。
④如果只给出p0 则由edge a & 给出边长。
（见第 3 条）；利用ratio a，b，c 给出小单元体长度比例依次变化。
⑤内部有空单元体或者巷道的网格体，如果内部巷道需要填充为单元体，使用fill group groupname 语句。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. apply（缩写：app）可用来定义边界条件及初始条件：1）添加应力格式1：apply szz -0.3395e6 range z -0.1 0.1格式1：apply szz -0.3395e6 range group pile格式3：apply szz -0.3395e6 range z -0.1 0.1 group pile格式4：apply nstress 数值range z 2.9 3.1（或3）x 1 2 y 1 22）以一定速度施加位移边界格式1：apply yvel -1e5 range y -1.9 2.1 ;施加y方向速度-1e5/step 3）添加边界条件格式：apply szz <数值> grad <梯度> range <围>示例1：apply szz -1e9 grad 0 0 8.3e5 range z 0 120示例2：apply szz -0.6e6 range z 0.05 0.15 group pile注：<数值>是梯度方向坐标0点的数值，可通过定义坐标围的上下值与梯度计算得到。
2. range(缩写：ran)通过range功能，可以使命令作用在一定指定围的目标上；如果一个命令没有使用range来确定围，则命令对整个模型有效。
1)利用坐标指定一定的围格式1：range z 0 1格式2：range z 2.9 3.1 x 1 2 y 1 22)利用分组来指定围格式：range group 13)以上两种的复合格式：range z -0.1 0.1 group pile4）利用id号来指定一定的围格式：range id 0 10该命令后跟起始id和结束id，这里的id可以是实体单元、网格、结构单元、接触面和节点的编号。
例：model elastic range id 1 10 ;指定id为1到10的单元为各向同性弹性本构。
5）命名一个围（需要先命名这个围）格式：range name <自己起一个名字> <围>示例：range name intersected_zones x 5 8 y 3 7引用这个围的格式：容+range nrange <自己起的那个名字>示例：range nrange intersected_zone6）命名一个柱形围格式：同4）示例1：range name bhole cylinder end1 0 0 0 end2 -9.14 0 0 rad 0.46 示例2：range name interface1 cylinder end1 0 0 0 end2 0 0 -0.9 radius 0.36 &cylinder end1 0 0 0 end2 0 0 -0.9 radius 0.34 not7）any和notAny跟在range命令后表示“和”的意思，即使若干个定义的围同时起效；not跟在range后表示“除了”的意思，即除此之外的围示例1：group wall range group 1 any group 2 any ;把组1和组2定义为新组，组名为wall示例2：group wall range group 1 not ;把除了组1之外的所有部分定义为新组，组名为wall.示例3：range name interface1 cylinder end1 0 0 0 end2 0 0 -0.9 radius 0.36 &cylinder end1 0 0 0 end2 0 0 -0.9 radius 0.34 not3. set用来设置重力、收敛标准、给某些变量赋值1）设置重力格式：set gravity 0 0 -102）设置收敛标准格式1：set mech ratio <value> :用R无量纲值确定收敛标准（默认10e-5）格式2：set mech force <value> ;绝对收敛标准，体系最大不平衡力小于某一临界值，此局限性较大。
以上两种格式也可以进行耦合：示例：set mech force 0 ratio 1e-4格式3：自定义收敛标准，比如某一关键点的位移或速度达到某一临界值（遇到这种情况进行补充）3）在FLAC3D中给FISH语言中的变量赋值格式：set 变量=value 如：set hh=-224）设置大变形格式：set large4）设置监测历史变量时的监测间隔格式1：set hist_rep <数目> ；默认的应该是10步一个间隔。
示例：set hist_rep 1格式2 hist nstep <数目>示例：hist nstep 54. history（缩写：hist）设置监测点要进行监测的项目，不设置编号的话会从1自动进行编号。
监测点必须用id或坐标这两种方法之一指定，新版本后需加add，不加add其实也可以。
1）监测整个模型的不平衡力格式：hist add id <编号>unbal2）设置节点监测项目格式1：hist add gp zdis 0 0 6（监测节点z方向位移）hist add gp zvel 0 0 6（监测节点z方向速度）格式2：hist add id <给定该监测变量的编号> gp zdis <坐标>或者监测点id示例1：hist add id 2 gp zdis 1 1 3示例2：hist add id 1 gp zdis id 1 ；监测1号节点z方向的位移，这个监测点编号是13）设置单元监测项目格式1：hist add zone szz 0 0 -1(监测节点zz方向应力)格式2：hist add id <给定该监测变量的编号> zone szz <坐标><坐标>或者监测单元id示例1：hist add id 7 zone szz 1.5 1.5 2.54）设置监测历史变量时的监测间隔格式1：set hist_rep <数目> ；默认的应该是10步一个间隔示例：set hist_rep 1格式2 hist nstep <数目>示例：hist nstep 55）将计算结果写入到txt文件夹中格式：hist write <监测变量的编号> skip <记录间隔> begin <监测开始的步数> end <监测结束步数> file 路径/文件名.txt示例1：hist write 7 vs 8 file C:\Users\zhangzhao\Desktop\7-8.txt示例2：hist write 7 file C:\Users\zhangzhao\Desktop\7.txt示例3：hist write 1 2 3 4 5 skip 20 begin 8300 end 8400 file C:\Users\zhangzhao\Desktop\7.txt ;把1-5号监测点在8300到8400步之间的数据，按照每20步一个的记录间隔输出到7.txt文件中5.model用来指定模型的本构模型，以下格式中mech可以省略格式1：model mech mohr ;定义全模型的本构模型格式2：model mech mohr range group <组名>；格式3：model mech null range group <组名>；格式4：model mech null range z 0 16.property(缩写：pro)给模型材料赋予参数格式：pro bulk <值> shear <值> coh <值> fric <值> ten <值> range <围>示例1：prop bulk 5.6420e6 shear 1.3789e6 coh 9.77e3 fric 15.36range group 1示例2：prop bulk 6e6 she 2.2e6 fric 10 coh 5000 range z 17.3 20.17.group用来进行模型的分组1）建模时直接将这部分命名为一个分组格式1：gen zone radcylinder p0 0 0 -18 p1 8 0 -18 p2 0 0 -19.1 p3 0 8 -18 size 8 4 8 15 ratio 1 1 1 1.15 group 1格式2：gen zone radcylinder p0 0 0 -18 p1 8 0 -18 p2 0 0 -19.1 p3 0 8 -18 size 8 4 8 15 ratio 1 1 1 1.15 fill group 1 ；(对填充区域进行有别于外围材料的分组命名)格式3：gen zone radcylinder p0 0 0 -18 p1 8 0 -18 p2 0 0 -19.1 p3 0 8 -18 size 8 4 8 15 ratio 1 1 1 1.15 group 1 fill group 2 ；(外围区域命名为1，填充区域进行有别于外围材料的分组命名2)2）对一定围的数据命名分组格式：group 1 range < > ;用range定义围3）分开命令为一个组示例：group dam range x 5 7 z -5 0group dam range id 201 any id 211 any id 231 any id 241 anygroup dam range id 202 any id 212 any id 222 any id 232 any以上区域命名了一个分组dam。
可以不同的区域命名为同一个组名，最后就会是一个组了。
8.attach进行网格的连接，使用该命令时对各网格连接面上的单元尺寸有限制，要求它们之间的比率成整数倍格式：attach face range < > ;range后跟定义围的关键词9.reflcet(缩写：ref)以某对称轴生成镜像网格格式1：gen zone ref ;以z=0平面为对称轴镜像生成网格格式2：gen zone ref dip 90 ; 以y=0平面为对称轴镜像生成网格格式3：gen zone ref dip 90 dd 90 ; 以x=0平面为对称轴镜像生成网格格式4：gen zone ref dip 90 dd 90 range z 20 35 ; 可以加上围，在z 为20～35围以x=0平面为对称轴镜像生成网格。
